Муфтовая сварка полиэтиленовых труб — ЭкоМонтаж
Если для прокладки магистрали было принято решение использовать пластиковые трубы, следует учитывать целый ряд нюансов и особенностей. Муфтовая сварка полиэтиленовых труб — важное условие, которое должно быть выполнено, чтобы конструкция была надежной.

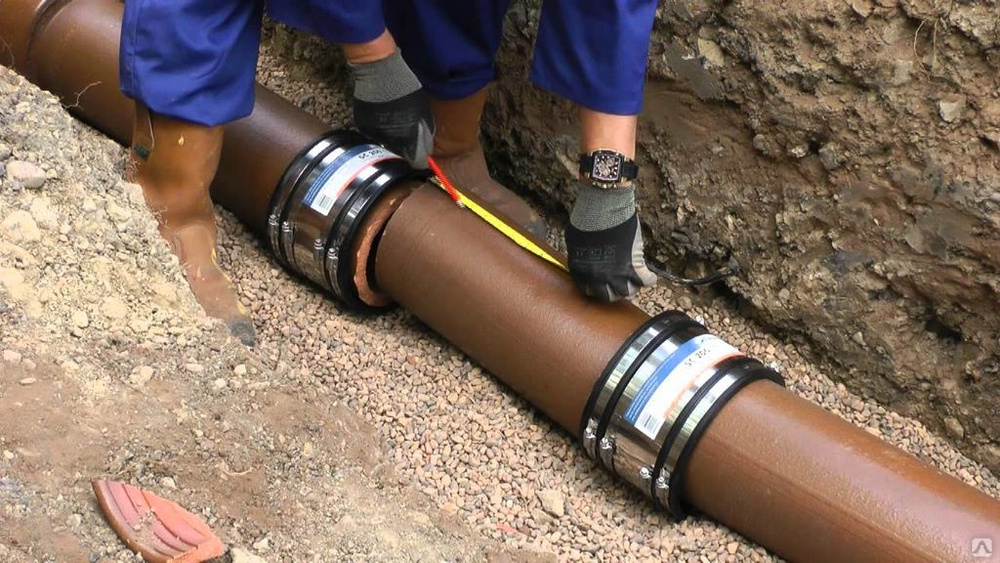

Муфтовое соединение полиэтиленовых труб
Трубы из ПНД используются для обустройства всевозможных систем. Их можно применять для простых конструкций, не имеющих внутреннего напора или, наоборот, трубопроводов, в которых имеется огромное давление. Подобные материалы не подвержены разрушению и невосприимчивы к внешним факторам. Продукция имеет различные размеры, что позволяет использовать ее для любых нужд. Сварка осуществляется при помощи следующих технологий:
- обжимной, осуществляемой, когда труба устанавливается на гильзу или специальное крепление;
- сварной, происходящей благодаря воздействию температур.
Полиэтиленовые муфты могут быть компрессионными или предназначенными для сварки.
Вторые изготавливаются из плотного полиэтилена, но иногда края таких деталей оснащаются латунными или стальными вырезками. Данный вариант применяется при монтаже части металлического трубопровода в полимерную магистраль или во время монтажа контрольной арматуры.
Процесс муфтовой сварки полиэтиленовых труб
Сварка полиэтиленовых труб муфтами подразумевает их предварительную подготовку. Вначале нужно выполнить резку изделий, а затем осуществить зачистку. При больших объемах работы применяются механические устройства.
Для получения стыка сварка ПНД подразумевает фиксацию соединяемых частей:
- в процессе их нагрева;
- при остывании полиэтилена после выполненных сварочных работ.
Наиболее долговечное соединение можно получить, если использовать позиционеры или станок. Только они могут обеспечить надежную фиксацию системы на протяжении всего процесса муфтовой сварки.
Если труба имеет нестандартное сечение, например, овальное, процесс будет усложнен вследствие наличия зазоров вплоть до нескольких миллиметров, возникающих между свариваемыми поверхностями.
В этой ситуации помогут особые накладки, которые способны устранить дефекты, а также гарантировать надежность стыка.
Сварочный аппарат для муфтовой сварки ПЭ труб
Основанием для сварки ПЭ труб является специальное оборудование — сварочный аппарат, осуществляющий нагрев муфты по заданной программе. Режим работы выбирается в связи с особенностями труб, во внимание принимается:
- толщина материала, подвергаемого сварке;
- параметры внутренней поверхности его стенок.
Основываясь на этом, устанавливают необходимую температуру нагрева, определяемую величиной напряжения, приходящего на спираль. Данные о параметрах, которые важны для сварочного процесса, имеются в штрих-коде, находящемся на корпусе муфты. Параметры считываются аппаратом, являющимся современной силовой установкой, способной всецело контролировать сварочный процесс.
При соединении труб фитингами автоматизированная система выполняет анализ, что позволяет исключить возможные ошибки.
Если нарушение все же возникло, данные об этом обязательно появятся на информационном табло. Современные достижения позволяют организовывать муфтовую сварку, качество которой будет очень высоким.
Аппаратура дает возможность сваривать полиэтиленовые трубы с разным диаметром, при необходимости соблюсти нужные условия параметры могут быть введены вручную.
Сварка муфтами эффективна для стыковки полиэтиленовых труб, имеющих одинаковый диаметр. Такой способ можно применять не только при укладке новых коммуникаций, но и использовать для ремонта как быстрое и надежное средство.
Больше информации о выполнении монтажных работ, которые требуют сварки ПЭ труб муфтами вы можете получить у специалистов компании «ЭкоМонтаж». Оставьте заявку на консультацию, и мы перезвоним:
Ваше имя*
Ваш телефон*
Различия стыковой и электромуфтовой сварки
В настоящее время для сварки полиэтиленовых труб используются два самых распространенных метода:
стыковая сварка и электромуфтовая (электрофузионная) сварка.
У каждого из них есть свои плюсы и минусы. Рассмотрим подробнее.
Электромуфтовая сварка
Сварка полиэтиленовых труб муфтами и другими электросварными фитингами производится с помощью нагрева закладных элементов (нагревательных резисторов), расположенных внутри фитинга. После того, как фитинг установили на концах труб, сварочный аппарат проводами подключается к разъемам на фитинге. Затем происходит нагрев закладных элементов, которые под действием высокой температуры плавят наружную поверхность трубы и внутреннюю поверхность фитинга, тем самым сваривая их вместе.
Как правило, аппараты для муфтовой сварки имеют в большинстве случаев полный диапазон сварки полиэтиленовых труб (от 20 мм до 1200 мм), но в некоторых случаях абсолютно не нужно иметь такой большой запас мощности, если в планах объект из труб меньшего диаметра. Для данного случая существуют муфтовые аппараты с диапазоном сварки до 160 мм и до 400 мм. Они будут значительно выгоднее.
Плюсы и минусы электромуфтовой сварки:
+ удобно использовать в стесненных условиях и в труднодоступных местах
+ малый вес и небольшая цена сварочного оборудования
+ можно сваривать трубы разного SDR и разного материала
+ более высокая проходимость труб, так как во время сварки внутри труб не образуется грат
— дороговизна муфт и других фитингов
— на внешней поверхности трубы из-за контактирования с кислородом образуется окисел.
Если трубу плохо зачистить, то стык получится некачественным.
Стыковая сварка
Метод стыковой сварки является наиболее распространенным методом сварки, применяемым в настоящее время для сварки труб и фитингов из ПНД. Способ соединения труб представляет собой процесс, в котором два конца труб торцуются, нагреваются и свариваются под давлением с использованием аппарата для стыковой сварки.
Стыковое сварочное оборудование бывает с механическим сжатием, а также гидравлическое. Они различаются по весу, мобильности и цене. Наиболее распространенные модели охватывают диапазоны сварки: от 40 до 160 мм, от 90 до 315 мм, от 180 до 500 мм.
Плюсы и минусы стыковой сварки:
+ простой и незамысловатый процесс сварки
+ для сварки труб не нужно использовать дополнительных соединительных элементов, что значительно удешевляет процесс сварки встык по сравнению с электромуфтовой сваркой
+ высокое качество и долговечность стыка при соблюдении всех правил в процессе сваривания
— нежелательно сваривать трубы и фитинги из разных материалов и разных SDR
— стоимость и вес стыкового сварочного оборудования выше, чем у муфтовых сварочных аппаратов
Что выбрать ?
Как мы видим у обоих методов сварки есть преимущества и недостатки: оборудование для сварки муфтами легкое и недорогое, но стоимость муфт и других фитингов может в разы увеличить стоимость объекта.
В противовес — стыковое сварочное оборудование более тяжелое и дорогостоящее, но дополнительных расходов помимо его приобретения нет.
Для того, чтобы определить, какой способ сварки больше подойдет именно вам, необходимо знать, в каких условиях вы будете работать: если прокладывать трубопровод в поле — стыковая сварка станет идеальным вариантом, если нужно соединить две трубы в узком колодце — муфтовая сварка просто незаменима, но как правило один объект может совмещать в себе оба эти условия, и поэтому опытные сварщики имеют в своем вооружении и то и другое.
Качественных вам стыков и успешно сданных объектов, коллеги!
Сварка и соединение труб из полиэтилена высокой плотности
Сварка труб из полиэтилена высокой плотности представляет собой процесс сплавления одной части трубы из полиэтилена высокой плотности с другой частью трубы или фитингом. Соединения могут быть выполнены с использованием нескольких различных процессов, в том числе: сварка встык, сварка внахлест, сварка внахлестку, электромуфта и соединения без сварки (муфты).
Основы сварки полиэтилена высокой плотности
При соединении любых труб из полиэтилена высокой плотности друг с другом или с фитингами важно помнить:
- Надлежащее обучение работе с инструментами и оборудованием, используемым для сварки труб из полиэтилена высокой плотности.
- Пластины нагревателя должны быть чистыми и в рабочем состоянии. Они должны быть нагреты до надлежащей температуры в зависимости от типа сварки.
- Сварка встык/плавлением – 400–450°F
- Socket Fusion: 490–510 °F
- Сварка седла/боковины: 490°F — 510°F
- Поверхности труб и фитингов должны быть должным образом подготовлены, чистыми и сухими.
- Трубы не должны иметь недопустимых порезов, выемок или дефектов.
- Необходимо использовать правильное оборудование, и оборудование должно быть в хорошем рабочем состоянии.
- При необходимости используйте временное укрытие, чтобы избежать проблем с ветром и ненастной погодой.
- Сделайте S-образную кривую между витками при использовании змеевика и подождите несколько часов, пока втянутые трубы не оправятся от напряжения растяжения.
Стыковая сварка
Стыковая сварка или сварка плавлением использует нагревательную пластину на квадратных концах соединяемых труб из полиэтилена высокой плотности. По истечении указанного времени нагревательная пластина снимается; части соединяются и охлаждаются под давлением. Сварку встык можно использовать для соединения двух труб или трубы с фитингом.
Макс. время снятия пластины нагревателя
| Толщина стенки трубы | Время |
|---|---|
| 0,20–0,36” | 8 секунд |
| >0,3”– 0,55” | 10 секунд |
| >0,55–1,18” | 15 секунд |
| >1,18”– 2,5” | 20 секунд |
| >2,5–4,5 дюйма | 25 секунд |
Размер шариков расплава
| Толщина стенки трубы | Размер шариков расплава |
|---|---|
| ≤ 0,15” | 1/32” – 1/16” |
| 0,15–0,30 дюйма | 1/16” |
| 0,30–0,75 дюйма | 1/8” – 3/16” |
| 0,75–1,15 дюйма | 3/16” – 1/4” |
| >1,15–1,60 дюйма | 1/4” – 5/16” |
| 1,60–2,20 дюйма | 5/16” – 7/16” |
| 2,20–3,00 дюйма и больше | 7/16” – 9/16” |
Socket Fusion
Socket Fusion использует нагревательные пластины нестандартной формы вместо стандартной плоской пластины.
При этом покрывается большая площадь поверхности трубы, что сокращает время нагрева и плавления трубы. Обычно относится к соединению трубы с фитингом, а не трубы к трубе. Требуется меньшее давление, меньше оборудования, но обычно для труб менее 4 дюймов.
Время нагрева/охлаждения Socket Fusion — сплавление с MDPE
| Размер трубы | Время нагрева | Время охлаждения |
|---|---|---|
| CTS | 7-8 сек | 30 сек |
| 3/4” CTS | 5-6 сек | 30 сек |
| 1 дюйм CTS | 9-10 сек | 30 сек |
| ½” IPS | 5-6 сек | 30 сек |
| ¾” IPS | 8-10 сек | 30 сек |
| 1” IPS | 10-12 сек | 30 сек |
| 1-1/4” IPS | 12-14 сек | 45 сек |
| 1-1/2” IPS | 12-14 сек | 45 сек |
| 2” IPS | 16-20 сек | 45 сек |
| 3” IPS | 20-25 сек | 60 сек |
| 4” IPS | 25-30 сек | 60 сек |
Время нагрева/охлаждения Socket Fusion — сплавление с HDPE
| Размер трубы | Время нагрева | Время охлаждения | 8-10 сек | 30 сек |
|---|---|---|
| 3/4” CTS | 10-12 сек | 30 сек |
| 1 дюйм CTS | 12-14 сек | 30 сек |
| ½” IPS | 8-10 сек | 30 сек |
| ¾” IPS | 12-14 сек | 30 сек |
| 1” IPS | 14-16 сек | 30 сек |
| 1-1/4” IPS | 18-20 сек | 60 сек |
| 1-1/2” IPS | 18-20 сек | 60 сек |
| 2” IPS | 20-26 сек | 60 сек |
| 3” IPS | 25-30 сек | 75 сек |
| 4” IPS | 30-35 сек | 75 сек |
Saddle Fusion
Sidewall или Saddle Fusion аналогичны Socket Fusion, но используются для присоединения перпендикулярного фитинга к поверхности трубы.
Затем фитинг трубы выдерживают под давлением.
Время нагрева и охлаждения
| Размер трубы/th> | Максимальное время нагрева | Мин. время охлаждения |
|---|---|---|
| 1-1/4” 0 IPS | Рисунок расплава 1/16 дюйма у основания фитинга. Не более 15 секунд при горячем врезке. | 5 мин + 30 мин |
| 2” IPS | Рисунок расплава 1/16 дюйма у основания фитинга. Не более 15 секунд при горячем врезке. | 10 мин + 30 мин/тд > |
| 3” IPS и выше | Рисунок расплава 1/16 дюйма у основания фитинга. | 10 мин + 30 мин |
Электромуфта
Электромуфта – соединение труб и фитингов с помощью специальных фитингов, в которые встроена резистивная проволока, и эта проволока сплавляет соединение. Напряжение подается с помощью электромуфтового процессора, который нагревает проволоку, нагревая и расплавляя внутреннюю часть фитинга и внешнюю стенку трубы.
Несварные соединения
Несварные соединения предпочтительны в некоторых случаях. Соединительные системы позволяют выполнять соединения без специальных инструментов, часто одним человеком, и могут использоваться в компактных условиях, таких как люки. У нас есть соединители HDPE разных марок.
- Муфты Shur Lock были испытаны давлением воздуха более 125 фунтов на квадратный дюйм, а водонепроницаемость выдерживает давление до 20 футов. Они используются для соединения ПЭВП с трубой из ПВХ с помощью муфты и 2 внешних хомутов 9.0010
- Муфты E-Loc позволяют переходить от трубы из полиэтилена высокой плотности к трубе со стальной резьбой или трубе из ПВХ. Они были испытаны воздухом и водой до 200 фунтов на квадратный дюйм, но не должны использоваться для протягивания в процессе бурения.
- Муфты Com Fit используются для соединения кабельных каналов из полиэтилена высокой плотности. Они позволяют вставлять концы труб в муфту, создавая соединение, испытанное давлением до 230 фунтов на квадратный дюйм.
