Карнизный свес кровли — устройство и назначение

Дата последнего изменения:

15 февраля 2017

Время на чтение:

10 минут

7526

Постройка крыши – это долгий процесс, который состоит из множества этапов, каждый из которых важен для функциональности и надежности построенной крыши. После того, как завершились основные работы, наступают менее масштабные, но таких же конструктивные: подшивка карнизного свеса крыши.

Карнизный свес кровли – это конструкция, выступающая за пределы стен здания, предназначенная для защиты фундамента и наружных стен постройки от дождя и других природных осадков. Дополнительная функция этой конструкции – придание крыше законченного вида и превращение ее в элемент декора. По-другому называют «коробочкой».

В этой статье

• Размер карнизного свеса
• Классификация кровельных свесов
• Конструктивные особенности кровельных свесов
• Подшивочный материал и монтаж
• Вентиляционные отверстия под кровельными отверстиями
• Итог

Размер карнизного свеса

В строительных правилах имеются советы о максимальной величине «коробочки», которые зависят от материала и кровельного покрытия. Минимальный свес должен составлять 50 — 60 сантиметров. Например, асбоцементный лист должен свисать с кровли не более чем на 40-50 мм, керамическая черепица на 60-70 мм, а кровельная сталь на 90-100 мм. Обычно, размер карнизного свеса определяется традициями той или иной местности, зависимыми от особенностей климата и представлениями населения о красоте здания.

Свес крыши изменяет и удлиняет высоту крыши, благодаря чему меняются пропорции дома и архитектурная выразительность. Дома с широкими карнизными свесами образно увеличивают площадь дома и лучше смотрятся на просторных участках, с узкими же свесами, дом становится визуально маленьким и стройным, и больше подходит для городской местности.

[wpsm_box type=»info» float=»none» text_align=»left»]
Благодаря карнизным свесам, зимой экономится энергия и отопление, а летом затраты на кондиционирование, если правильно выбран угол и размер «коробочки». В летний период, если окна не защищены от солнечных лучей, устанавливают маркизы или рольставни, монтаж которых предусматривается на стадии проектирования дома. [/wpsm_box]

Классификация кровельных свесов

Свес должен всегда продолжать крышу, обычно это выглядит по-разному. В строительной архитектуре, уже долгое время формируются многие варианты свесов, классифицируем их:

• Неподшитые – один из самых популярных вариантов, который используется для вальмовой и скатной кровли;
• Подшитые — применяются на двускатных кровлях, также подходят для вальмовых крыш;
• Коробчатые — строятся при возведении ломаной и односкатной крыши;
• Укороченные – самый простой способ, применяется везде.

Выделяют две основные разновидности свесов:

• Боковой
• Фронтальный

Для различия этих понятий можно сказать следующее на примере двускатной крыши: боковые свесы будут располагаться вдоль боковых стен, а фронтальные свесы будут защищать фасад здания, при этом быть как выступающими, так и сделанными заподлицо. Все зависит от изначального проекта и дизайнерской задумки.

Конструктивные особенности кровельных свесов

1. Если выступ построен заподлицо, в этом случае стропила не выводятся за фронтальную границу от стен, а потребуется установка сливной доски, которая будет защищать торцы от влаги и обеспечивать надежную систему крепежа водосточных желобов. Недостатком такой системы, считается незащищенность верхней стены от попадания влаги.
2. При постройке дома часто функционирует система открытого типа, когда главные стропила крыши выступают за пределы стен. В этом случае, система водостока крепится к боковым частям стропил.
3. При фронтонном свесе, устройство кровли полностью зависит от фантазии дизайнера, может либо выступать за границы стен, либо быть заподлицо.

При постройке карнизных свесов необходимо использовать много строительных материалов и учесть немало нюансов, практически полный список предоставлен ниже:

• Кровельный материал
• Подкладочный ковер
• Обрешетка сплошная
• Обрешетка разреженная
• Стропильная система крыши
• Вентиляционные зазоры
• Супердиффузионная мембрана (для защиты от ветра и воды)
• Кровельный утеплитель
• Пароизоляция
• Обрешетка для внутренней отделки
• Внутренняя отделка
• Мауэрлат крыши (просушенный брус закрепленный сферу)
• Гидроизоляционная прокладка
• Деревянный каркас конструкции и его обшивка
• Карнизная планка
• Водосточная система

Подшивочный материал и монтаж

При обшивке карнизных свесов, люди используют разные материалы исходя из соображений моды, качества и цены материала. Классифицируем каждый из них:

• Древесина. Она наиболее часто используется в обшивке свесов, но материал выбирают только из хвойных деревьев: елки, сосны и лиственницы. Но здесь нужно обратить внимание на следующее: влажность древесины и толщина обшивки. Сухое дерево обычно трескается, а очень влажное –  может деформировать всю структуру свеса. Поэтому при обшивке вагонкой, необходимо хранить ее на улице в течение 30 дней, только тогда можно будет приступать к монтажным работам, убедившись что материал готов к использованию.  Толщина доски в 17-22 миллиметра считается нормой. Перед началом монтажной работы, необходимо нанести на обшивку влагозащитное средство или лак, для создания дополнительной защиты. Вагонку нужно оборудовать вентиляцией. Все отверстия должны быть защищены сетками или решетками от попадания птиц.
• Оцинкованная сталь. Один из используемых вариантов обшивки кровли. Толщина листа не должна превышать 06-08 мм. Но зачастую это очень тяжелый процесс, и требует определенных средств. Хотя по красоте он не будет уступать софитам.
• Алюминий. Алюминий используется в качестве обшивки только при наличии защитного слоя. Ширина должна быть от 10 до 30 см, а длина может достигать 6 метров.
• Виниловые панели, софиты. Самым современным и практичным способом оформления свесов является обшивка из ПВХ. По сравнению с вышеперечисленными материалами, у виниловых софитов очень много преимуществ. Во-первых, к самому важному преимуществу можно отнести низкую стоимость. Во-вторых, у них хорошая прочность. Не создают нагрузку на стропильную систему. В-третьих, софиты не горят, влагоустойчивы и долговечны в эксплуатации. Все эти преимущества говорят за виниловые панели, ведь от качества материала зависит и срок службы вашей крыши. Ко всему прочему можно сказать еще и то, что их достаточно легко монтировать, они удобны, и в большинстве случаев в софитах уже есть вентиляционные отверстия.

Вентиляционные отверстия под кровельными отверстиями

Вентиляция – это очень нужный элемент в системе кровельных свесов и от этого во многом зависит срок службы вашей крыши. Вентиляция необходима для того, чтобы влага не накапливалась, и стропила были в благоприятных условиях долгое время. Самый легкий способ вентиляции – зазор между обшивкой и стеной. Важное условие четкой работы вентиляции — соблюдение зазора, который должен быть минимум 20 мм. Другой способ предусматривает использование вентиляционных решеток. Главное, всегда необходимо помнить, что вентиляция должна быть защищена сеткой, на случай если птицы захотят свить там гнездо.

[wpsm_box type=»info» float=»none» text_align=»left»]
Технология монтажа выступов не должны нарушаться, так как это может привести к деформации конструкции, провисанию обшивки из-за ветра и влаги. Это испортит вам настроение, потребуются дополнительные средства, непредусмотренные изначальной сметой и много затраченных сил на повторный ремонт.[/wpsm_box]

Итог

Подводя итог данной теме, можно с уверенностью сказать, что свесы кровли повысят благоприятный внешний вид вашей кровли и обеспечит защиту крышу и стены от снега, дождя и ветра. При выборе качественного материала, свес превращается в элемент декора. Достаточно подойти к данному вопросу ответственно и с душой, тогда кровельный свес получится надежным и красивым.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Свесы кровли — устройство по нормам: как сделать минимальный размер от стены, правильно подобрать величину карниза из профлиста, фотографии и видео

Следует учитывать влажность подбираемого материала. Если она слишком большая – то материал может подвергнуться деформациям. Это приведет к ухудшению состояния внешнего вида свеса. Не стоит забывать и о толщине деревянной обшивки. По стандарту она должны составлять 17 миллиметров, при этом крайний порог – 22 миллиметра. Каждую доску следует подбирать индивидуально.

Если рассчитать все верно – то воздух будет проникать в вентиляционные отверстия, а выходить через кровельное отверстие конька. Как правило, впускные отверстия прикрываются защитной сеткой. Это необходимо для того, чтобы в чердачное помещение не смогли проникнуть мелкие птицы или насекомые.

Кроме досок, обшивку свесов можно производить из таких строительных материалов, как:

• Оцинкованные листы из стали. Толщина стали – от 0,6–0,8 миллиметров. Наряду с обычной листовой сталью, используются и металлические листы с перфорацией. Высота волны – не более 20 миллиметров. Чтобы осуществить обрезку стали до необходимых размеров, требуется специальное оборудование. Подогнав листы по размеру, их обрезанные кромки необходимо покрыть слоем краски. Эта процедура необходима для предотвращения коррозии.
• Листы из алюминия, покрытые защитным слоем. Толщина листа – 6 миллиметров, ширина – 10–30 сантиметров. Алюминиевая обшивка закрепляется с помощью специальных защелок.

Кроме указанных материалов, производители предлагают ассортимент других материалов и элементов. Они позволяют повысить функциональные и эстетические свойства свесов.

Свес кровли из профлиста: его укрепление и защита

При неправильном монтаже и подшивке свесов крыши, может произойти их деформация, отвисание и выход из строя. Для того чтобы обезопасить кровлю из профлиста от таких форс-мажоров, следует помнить – что свес и его обшивка должны быть связаны со стропильной системой. Не забывайте о тщательном крепеже «коробочек» и соединительных элементов стропил. Читайте также: «Как обшить дом профлистом».

Для того чтобы водосток не закупоривался, устанавливают нагревательные элементы на крыше перед свесом и в водосточной системе. При этом снег, который налип на крышу, быстро тает и испаряется через сливную канализацию. Таким образом, нагрузка на свес крыши значительно снижается.

Вентиляционные отверстия под кровельными свесами

Обустроив вентиляцию подкровельного пространства, вы избежите порчи несущего стропильного каркаса. Также это позволит устранить неприятный микроклимат в чердачном помещении.

Вентиляционные отверстия располагаются на карнизном свесе крыши. Они бывают двух видов:

• Самый простой вариант отверстий – небольшой зазор между пошивкой карниза и несущей стеной сооружения.
• Следующий вид – использование специальных пластиковых вентиляционных решеток, которые различаются по размерам. Именно так выполняется подшивка крыши софитом в большинстве случаев.

Как подшить свес крыши, инструкция на видео:

При использовании кровельного покрытия из натуральной черепицы, рекомендуется применять черепичные плиты. Они обладают отверстиями для вентиляции. Монтаж таких плит следует осуществлять в пятом ряду от карнизного свеса.

При дополнительном утеплении карнизного свеса, не забывайте и об устройстве вентиляционных отверстий при монтаже софитов. Их длина определяется, исходя из типа обустраиваемой вентиляции. Устройство свесов кровли при укладке утеплителя подразумевает открытые отверстия. В противном случае качество воздушной вентиляции в помещении будет не очень хорошим. Сама подшивка карниза крыши также должна иметь отверстия для вентиляции. Ни в коем случае не закупоривайте доступ свежему воздуху.

Вот и все. Еще раз отметим, что свес кровли по нормам не только повысит благоприятный внешний вид вашего дома, но и обеспечит защиту крыши и стен от атмосферных осадков в виде дождя снега, града или ветра.

Рекомендуем ознакомиться с фото- и видеоматериалами. Они помогут в правильном подборе свес крыши размер и проведении всех монтажных работ. Если вам не под силу обустроить свес кровли, то обратитесь к профессионалам. При этом предварительно рассчитайте свой бюджет.

Обрамление свеса двускатной крыши

Обрамление свеса двускатной крыши — одна из самых сложных частей при строительстве любой двускатной крыши. Ширина свеса определяет один из двух способов обрамления свеса. Чем шире карниз, тем больше поддержки ему потребуется, чтобы он не провисал со временем.

Много плотников спустило крышу
обшивка одичает при обрамлении фронтонного свеса, затем обрежьте
обрешетка, образующая прямую линию, на которую можно повесить стропило. Часто
стропила прибиваются прямо через обшивку крыши восемью гвоздями. Этот метод основан на обшивке крыши как на единственном средстве поддержки.

Мы все видели провисшие свесы фронтонов, и, скорее всего, это причина.

Подпирание свеса двускатной крыши

Лучший известный мне способ поддержки свеса двускатной крыши — это
стропила, чтобы можно было прибить 2 х 4 блока заподлицо к верхней части
стропила. Затем к концам этих блоков можно прибить стропило.

Для свеса в один фут или меньше вам нужно только сделать надрезы на фронтонных стропилах и прибить их гвоздями к первому общему стропилу.

Большие навесы потребуют, чтобы наблюдатели углубились в здание, а также пришлось сделать несколько надрезов.

Если вы используете стропила 2 х 4, надрезание их на 1,5 дюйма сверху слишком ослабит их. Используйте 2 x 6 и просто прорежьте рот птицы глубже.

На более длинных пролетах используйте пиломатериалы на один размер больше на обычных стропилах с насечками, просто убедитесь, что высота пятки или стойки одинаковы.

Эти наблюдательные посты нужны только через каждые четыре фута или около того.

Если вы поместите стропило фронтона с внутренней стороны стены, это избавит вас от необходимости делать надрезы на стойках фронтона.

Ссылки на соответствующие страницы Carpentry Pro Framer

Сколько должен быть свес двускатной крыши? (2023)

Сколько должен быть свес двускатной крыши?

Сколько должен быть свес двускатной крыши?

Как удлинить бетонную плиту? Урок…

Пожалуйста, включите JavaScript

Как удлинить бетонную плиту? Извлеченные уроки

Двускатные свесы крыш — популярная особенность домов в Соединенных Штатах.

Хотя нет однозначного ответа на вопрос о том, какой должен быть свес двускатной крыши, FEMA рекомендует не более 8 дюймов свеса двускатной крыши и не более 4 дюймов расстояния между центральными крепежными элементами для лестничного каркаса в районы с сильным ветром.

Высота крыши обычно ограничивает высоту свеса двускатной крыши, поэтому при определении подходящей высоты свеса важно учитывать высоту вашей крыши и скорость ветра в вашем регионе.

Помимо скорости ветра, другие факторы, которые следует учитывать при проектировании свеса двускатной крыши, включают наклон крыши и воздействие погодных условий.

Как поддерживать свес двускатной крыши?

Фризовую панель следует прикрепить к краю выступа. Установите обшивку настила крыши на каркас фронтона, используя надлежащие крепежные детали и расположение крепежных элементов. Установите прочное софитное покрытие для нижней стороны свеса, например, структурную обшивку фанерой или OSB.

Также рекомендуется установить отлив на нижней стороне фризовой доски и установить отлив на фризовой доске в верхней части выступа.

Также рекомендуется укладывать низкоэмиссионную изоляционную минеральную вату между фризовой панелью и потолком или сайдингом или между фризовой панелью и другими компонентами здания (например, электрическими проводами). Установка материала высшего качества позволяет улучшить тепловые характеристики.

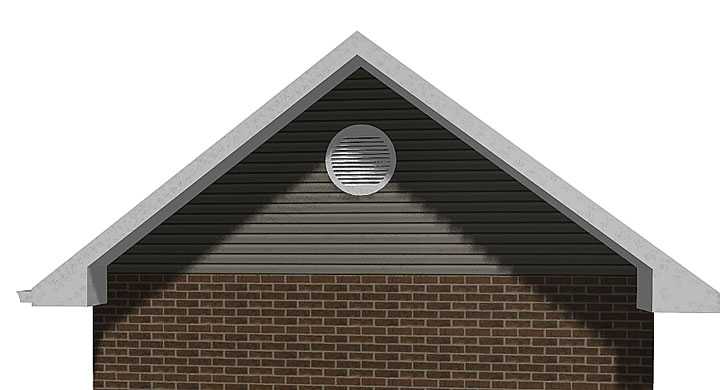

Что такое свес двускатной крыши?

Свес двускатной крыши — это тип кровли, который выходит за пределы наружной стены здания. Этот выступ может обеспечить защиту от элементов, таких как солнце и дождь. Его также можно использовать для создания эстетичного вида здания.

Край крыши, нависающий над поверхностью стены, называется карнизом. Часть крыши, которая выходит за пределы дома или сооружения, называется свесом. С другой стороны, Фронтон (или Рейка) — это свес здания со стороны, прикрытой двускатной крышей.

Застекленная часть в верхней части стены выступает под углом 45 градусов к внешней стене. В конструкции крыши фронтон на строительных чертежах обозначается аббревиатурой «Г». Фронтон начинается примерно в 5 футах над полом или землей, известный как Рейк.

Как расширить или добавить свес двускатной крыши?

Установите дополнительные стропила, чтобы увеличить свес как минимум на 10 дюймов (25 см). Чтобы справиться с дополнительным весом материалов, вам нужно, чтобы подрядчик построил больше стропил, если вы хотите увеличить высоту своей крыши более чем на 10 дюймов (25 см).

Подрядчик снимет гипсокартон и черепицу перед креплением дополнительных стропил к существующим стропилам. Вам не придется беспокоиться об обрушении крыши, так как существующие стропила будут поддерживать новые.

— Единственный способ надежно увеличить свес более чем на 10 дюймов — это использовать этот вариант, который часто стоит больше, чем просто небольшое удлинение существующих стропил (25 см).

– Вашему зданию требуется не более 2 футов (0,61 м) общего выступа для обеспечения безопасности и защиты от воды. Скорее всего, вам следует выбрать этот вариант, если ваш свес составляет всего 1-2 дюйма (2,5-5,1 см) в длину.

Как далеко может свисать крыша без поддержки?

 Максимальная длина свеса крыши без опоры составляет 2 фута. За пределами этой длины свес потеряет структурную целостность и потребует внешней поддержки.
