Фахверковые дома — технология строительства

Фахверковые дома являются разновидностью каркасных домов. Здание построенное по такой технологии легко узнать по характерной расшивке стен. Больше всего такое строительство распространено в Европе. В нашей стране такая технология еще не очень популярна.

Однако фахверковое строительство завоевывает все больше сторонников, что не удивительно. Продуманная конструкция, использование природного экологически чистого материала — далеко не все причины по которым количество фахверковых домов увеличивается с каждым годом.

Особенности фахверковых домов

Фахверк (нем. Fachwerk — каркасная конструкция, фахверковая конструкция) — тип строительной конструкции, при котором несущей основой служит пространственная секция из наклонных (под различным углом) балок.

Эти балки видны с наружной стороны дома и придают зданию характерный вид; пространство между балками заполняется глинобитным материалом, кирпичом, иногда также деревом. Фахверк появился в XV веке в Германии и стал очень популярным в Европе, особенно в северной части (от Британии до Польши). В XX веке этот стиль переживает новый расцвет благодаря средневековому колориту и эффекту натуральности строительных материалов.

Источник: Википедия

Фахверковая технология относится к малоэтажному строительству, чаще всего такие дома имеют 1 — 2 этажа и реже 3 — 4. В ней могут сочетаться несколько материалов: дерево, камень, стекло. Основой здания служит каркас из клееного бруса. При этом брус соединяется под разными углами, что придает каркасу дополнительную жесткость.

Видео: Строительство каркасного фахверкового дома

Заполнение промежутков выполняется самым разнообразным материалом. Поначалу заполнение производилось саманом, теперь же используют кирпич, стекло, OSB и т.п.

Стены в фахверковых домах не являются несущими, нагрузку принимает каркас, который не скрывается под облицовкой, а наоборот выделяется и является главным архитектурным элементом.

Здание построенное по  фахверковой технологии получается теплым за счет использования утеплителя. Дополнительным бонусом является возможность безграничной перепланировки. Так как стены несущие, то их можно передвигать или убирать без риска обрушения.

Монтаж такого дома довольно сложный, но при наличии опыта работы с деревом вполне можно справиться самостоятельно. Конечно профессионалы с такой задачей справятся быстрее и можно быть уверенным в качестве и надежности конструкции.

Возведение фахверкового здания

Фахверковое строительство начинается с проекта. Поэтому возведение домов по такой технологии лучше доверить специалистам. Так как в каркасе используются соединения характерные только для данного типа строительства, то и сделать самостоятельные расчеты будет сложно.

Для того, чтобы правильно расположить такие соединения как: ман, полуман, угловой ман, вильдерман или андреевский крест необходимо хорошо знать этот стиль и обладать знаниями пространственной геометрии.

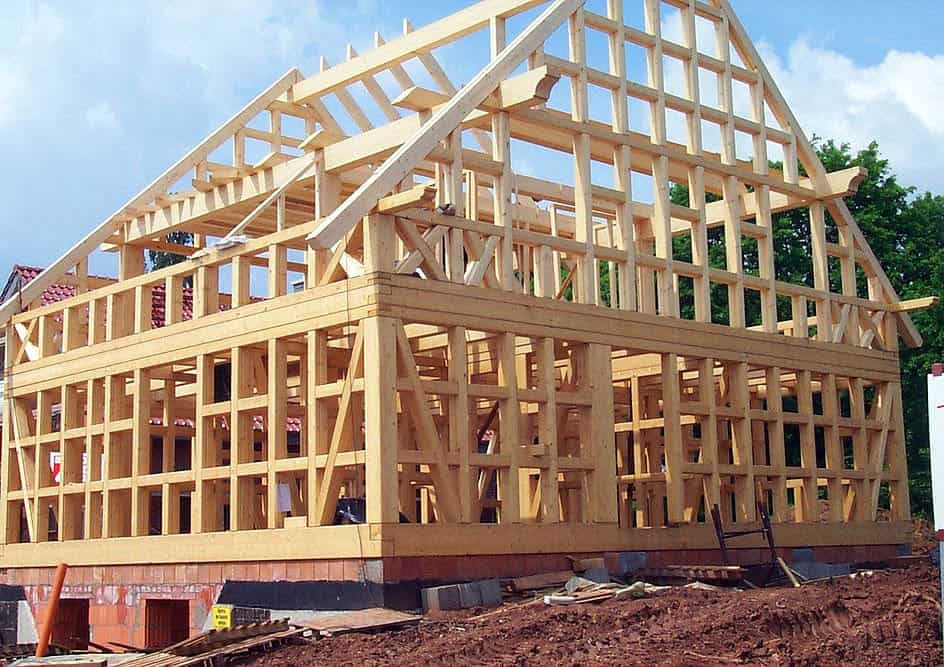

Фундамент и сборка каркаса

Когда проект уже на руках, можно приступать к заливке фундамента и подготовке материала для каркаса. Эти два действия лучше выполнять одновременно — пока на участке идет заливка фундамента, на заводе делают детали каркаса.

Дом построенный по технологии фахверк не тяжелый, поэтому фундамент можно использовать мелкозаглубленный. После того, как основание готово, на него укладывается гидроизоляция и делается обвязка.

Для обвязки используется деревянный брус который крепится анкерными болтами. Затем производится соединение остальных элементов в строгом соответствии с проектом.

Материал для стен

После установки каркаса можно приступать к заполнению промежутков, то-есть монтировать стены. Для этих целей подойдет любой материал который вам нравится: кирпич, пенобетонные или газосиликатные блоки, камень, цементно — стружечные плиты, OSB, гипсоволокно, вагонка (блокхаус) и другие.

Главное, чтобы они подходили под такие требования как:

• влагостойкость;
• хорошие показатели теплосбережения;
• прочность;
• малый вес;
• экологичность.

При использовании материалов с большим весом, фундамент должен быть соответствующим. Делая стены стоит учитывать, что каркас фахверковых зданий должен быть открытым снаружи.

С фасада можно сделать отделку декоративными пластиковыми плитами с имитацией кирпича, но чаще всего производится используется декоративная штукатурка.

Крыша

Из всех видов крыш для фахверковых строений чаще всего используется двускатная. Отличительной особенностью такой крыши является отсутствие чердака или мансарды, и большие свесы. Широкие свесы защищают стены от дождя, а помещение от лишнего солнечного света.

Материалом для кровли может служить: ондулин, металлочерепица и другие легкие материалы. Керамическая черепица фахверковым домам не подходит, ввиду своего большого веса.

Преимущества фахверковых построек

Фахверковый дом имеет большое количество достоинств:

1. не требуется массивный фундамент — конструкция получается легкой, поэтому достаточно сделать мелкозаглубленную ленту;
2. здание не дает большую усадку — поэтому нет риска перекоса;
3. технология фахверк позволяет скрыть любые коммуникации в нишах стен или пола;
4. эстетика — главное преимущество, дом выглядит как будто сошел с картинки какой то сказки.

Именно по этим причинам сегодня все больше людей обращают внимание на фахверковое строительство.

Недостатки

Конечно не стоит забывать и о недостатках:

• Высокая цена проекта и монтажа конструкции;
• Каркасу требуется постоянная защита от атмосферного воздействия, плесени и огня;
• В регионах с холодным климатом придется делать дополнительную теплоизоляцию, что повлечет удорожание.

Технология строительства фахверковых домов — считается самой сложной, поэтому возвести такой дом самостоятельно очень сложно. Поэтому для строительства фахверка лучше пригласить специалистов.

Посмотрите видео: СБОРКА КАРКАСА ФАХВЕРК

Утепление дома пенополиуретаном

Предыдущая запись

Козырек из поликарбоната над крыльцом

Следующая запись

Технология строительства фахверковых домов

Фахверковые дома – очарование Европы. Он универсальны и обладают целым рядом преимуществ, на фоне которых меркнут любые другие типы строительства. Большая часть европейских городов гордо демонстрирует гостям целые кварталы, полностью выстроенные в этом стиле. Тем не менее, технология фахверкового строительства одна из самых сложных. Даже опытные мастера нередко чешут голову, составляя проект будущей постройки, особенно если клиент попадется «капризный». Ну что ж, глаза боятся, а руки делают.

Почему люди любят фахверковые дома

Главное, почему люди тянутся к таким постройкам – внешний вид. Настоящая сказка открывается взору восторженных зрителей, при осмотре подобных домов. Кажется, что еще минута, и из двора выедет мужественный рыцарь на белоснежном коне. Но такой образ доминирует у тех граждан, которые никогда не проживали в таком доме. Те, кто имеет опыт «личного общения» с фахверковым домом, в первую очередь вспомнят о надежности конструкции, которая благодаря своей легкости не подвержена перекосам. Также стоит обратить внимание на возможность безграничного полета архитектурной фантазии. Каркас, составляющий основу постройки, может принять любую форму, даже самую необычную. Плюс ко всему, дом безопасен изнутри – балочная конструкция позволяет надежно скрывать проводку и трубы.

Нет дома без проекта

Никто не начинает строительство без составления проекта и работы над кипой чертежей. Не стоит самостоятельно заниматься этим, лучше обратиться к специалисту – постройка фахверкового дома представляется одной из самых сложных в современном строительстве, стоит допустить ошибку при проектировании, и дом может погибнуть смертью храбрых через 10-15 из-за несовершенства конструкции каркаса. Перед тем как отправиться к архитектору для оформления заказа, тщательно продумайте то, что хотите увидеть в итоге. Если постоянно переделывать проект в ходе работы над ним, можно существенно увеличить сроки исполнения.

В фахверковом доме все элементы связаны между собой – правка одного из них практически неизбежно ведет к переработке всей конструкции. Для начала определитесь с желаемой этажностью и площадью. Это основополагающий момент, так как определяет конструкцию каркаса и позволяет сразу же вычислить примерную стоимость постройки. С этими параметрами также будут связаны традиционные этажные выступы – отличительная особенность европейских фахверковых домов, построенных до XX века. Изначально они служили для защиты нижних этажей от воды во время обильных осадков, но сейчас используются для декора и увеличения полезной площади дома. При составлении проекта обязательно учитывайте климатические особенности местности. Если живете в теплых широтах, то сразу закладывайте в смету разные утеплители и прибавляйте некоторую площадь для размещения труб и радиаторов. В противном случае придется жить в этом доме как на даче – только летом, да и то не при любой погоде. Само собой, не забудьте продумать дизайн.

Фахверковые дома позволяют создавать самые немыслимые конструкции, заставившие бы плакать от зависти Церетели, Сальвадора Дали, Ван Гога и прочих мастеров нестандартных форм. На этом этапе продумываются нюансы остекления дома, создание балконов и террас, а также цветовые решения постройки. После составления и утверждения проекта можно приступать к монтажу. Но не брезгуйте услугами профессиональных строителей. Слишком уж сложные условия в наших широтах для возведения фахверковых домов. Если все сделано верно и жадность не возобладала над здравым смыслом, готовый дом будет радовать взгляд и душу долгие годы, даря комфорт и удовлетворяя самолюбие.

Основополагающие моменты строительства фахверкового дома

Для начала нужно твердо уяснить, что фахверковый дом должен строиться в определенной последовательности. Это гарантирует прочность будущего здания и не нарушит желаемый внешний облик. Кроме того, это позволит сэкономить некоторую сумму, ведь переделки в этом типе строительства – удовольствие недешевое.

• Подготовка территории для строительства;
• Монтаж каркаса;
• Устройство кровли;
• Монтаж наружных глухих стен, внутренних перегородок, остекление;
• Прокладка инженерных коммункиаций;
• Внутренняя отделка;
• Благоустройство территории.

Только так и никак иначе! Собственно, об этом должен знать любой строитель. Так что если и решили строить самостоятельно, то получите квалифицированную консультацию.

Подготовка территории

Для начала следует обследовать грунт на месте будущего дома. В первую очередь нас интересует глубина залегания грунтовых вод и их тип. Также обратите внимание на рыхлость почвы. Это необходимо для того, чтобы определиться с типом фундамента. Если воды залегают глубоко, а почва при этом плотная, подойдет монолитная плита. Если обнаружены пучинистые грунты, то фундамент должен быть особо прочным. В зимнее время такой грунт может подниматься под давлением вод, а значит дом может перекосить. Если такой проблемы нет, то подбирайте фундамент в зависимости от других характеристик почвы и климатических условий – свайный, ленточный или столбчатый.

Монтаж каркаса

Для начала на фундамент укладывается слой гидроизоляционных материалов. Сборка каркаса ведется при помощи мощного крана. В противном случае каркас не собрать! Сначала на земле собирается первый фасад, поднимается краном и крепится к фундаменту. Затем собирается противоположный каркас на земле, поднимается краном и крепится! В дальнейшем фасады соединяются продольными балками, устанавливаются внутренние столбы каркаса. Затем монтируется стропильная система.

Заполнение пазух

Пазухи – это пустое пространство в каркасе фахверкового дома. В них устанавливаются двери, остекление, часть поверхности стен будет закрыта теплоизоляционными материалами. Хорошим решением будет установка цементно-стружечной плиты, которая сочетает в себе черты утеплителя и звукоизоляционного материала. Также эта плита включает в себя составы, дополняющие антисептическую и противопожарную защиту. Главное – не забудьте оставить открытыми балки и раскосы, находящиеся в наружной плоскости. Это вопрос стилистики постройки. Однако, некоторые люди покрывают их слоем штукатурки, опасаясь за сохранность материалов, находящихся в контакте с воздухом. Это большая ошибка, ведь фахверковый домик тем и отличается, что узор из балок составляет образ сказочного городка, выстроенного на просторах Западной Европы в эпоху великих скульпторов, архитекторов и завоевателей!

все статьи

Ваш вопрос

Я принимаю условия политики конфиденциальности и пользовательского соглашения

*

— поля обязательны для заполнения

Что такое фахверковая архитектура? | ArchDaily

Что такое фахверковая архитектура?

Хаттинген, Германия. Изображение: Ахим Халфманн на Unsplash

• Автор: ArchDaily Team | Переведено Diogo Simões
• Опубликовано 10 декабря 2022 г.

Вопреки тому, что некоторые люди ошибочно говорят, фахверк — это не стиль, а строительная техника. Привезенный в Бразилию немецкими иммигрантами, он использовался в основном в регионах Эспириту-Санту, Санта-Катарина и Риу-Гранди-ду-Сул. Техника теперь стала сильной достопримечательностью для туристов. Но в конце концов, что его определяет?

По словам автора Ангелины Виттманн: «Фахверковым методом строительства называется деревянная конструкция, которая, сочленяясь по горизонтали, вертикали и наклону, образует жесткий и законченный набор посредством подгонки деревянных стропил. Только это. понятие и может меняться в соответствии с историческим периодом или даже в соответствии с понятием немецкого термина — Fachwerk ».

Эрфурт, Германия. Изображение: Lukas D. на Unsplash

Эта деревянная рама состоит из частей, соединенных вместе на концах, создавая структурный набор, в котором позже пространство между ними заполняется другими материалами, которые могут варьироваться от камня до утрамбованной земли, давая контраст, который вместе со структурным дизайном придает характерную красоту строительной техники — факт, который приводит к тому, что его путают со стилем.

Нюрнберг, Германия. Изображение: Leonhard Niederwimmer на Unsplash

Такой эстетический фактор привел к созданию «фальшфахверка» — широко распространенного в некоторых бразильских городах — о котором говорят, когда деревянные рейки приклеиваются к фасаду и, как бы они не соответствуют к конструктивной функции они служат только декоративными элементами, имитирующими светскую строительную технику.

Фронхаузен, Германия. Изображение: Йонас Хосс на Unsplash

Виттманн демонстрирует в своей статье Fachwerk, a técnica construtiva enxaimel (Fachwerk, технология фахверкового строительства), которая развивалась с течением времени, уважая существующие технологии и материалы в каждом контексте. Если в средние века ею занимались гильдии ремесленников или земледельцев, используя для изготовления оснастки в основном древесину, то после промышленной революции, с появлением новых инструментов и деталей, в технику были включены и другие элементы.

Люнебург, Германия. Изображение: Джастин Буххольц на Unsplash

Рекомендации: WITTMMANN, Ангелина. Fachwerk, a técnica construtiva enxaimel. В: Витрувий. Дата обращения 25.07.2022.

Примечание редактора: Первоначально эта статья была опубликована 4 октября 2022 года. «Что такое фахверковая архитектура?» [O que é arquitetura enxaimel? ] 10 декабря 2022 г. ArchDaily. (Перевод Simões, Diogo) Доступ .

Выдержав испытание временем – GALLIVANCE

Это квинтэссенция очарования старой Европы. Один взгляд на их шаткие, неквадратные рамы, пеструю лепнину и переполненные цветочные ящики, и сразу становится понятно, что ты в другом месте, в другое время. Их называют фахверковыми домами, и, учитывая количество этих милых 500-летних красавиц, разбросанных по Северной Европе, становится очевидным, почему этот средневековый метод строительства был так популярен: он выдержал испытание временем.

Кольмар, Франция

А почему фахверк? По сути, этот термин относится к основному строительному методу распиливания целого бревна пополам для формирования ребер прочного каркаса… половинки бревна.

Согласно  archdaily.com «Фахверковое дерево было народной техникой строительства, которая развилась в германской Саксонии. Он пришел в Британию вместе с саксами в V веке».

Бахарах, Германия

Все средневековые постройки, от самой скромной хижины до самого величественного дворца, имели одну общую черту: строительный материал должен был быть под рукой. В скалистой местности постройки были каменными; а в густо заросших лесом местах для строительства использовали древесину. Таким образом, фахверковые дома Европы сосредоточены там, где были густые леса, по крайней мере, в 16 веке. Франция, Германия, Великобритания и Восточная Европа имеют самые большие коллекции этих прекрасных туристических магнитов.

Strasbourg, France

Стандартных правил строительства в то время не существовало, поэтому процесс строительства варьировался от места к месту. Но каждому дому требовались деревья твердых пород одинакового размера, расщепленные посередине и разрезанные на ребра, которые соединялись бы деревянными колышками. И если бы вы догадались, что каждый шаг был изнурительной, непосильной работой, вы были бы правы.

Little Moreton Hall — фахверковая усадьба XV и XVI веков, окруженная рвом, в графстве Чешир. Это один из лучших образцов домашней архитектуры с деревянным каркасом в Англии.

После того, как был построен бревенчатый каркас, пространство между элементами конструкции было заполнено кирпичами, гипсом или плетнем и мазкой, которая представляет собой искусную смесь переплетенных прутьев и веток, смазанных глиной или грязью.

Плетень и глинобитная конструкция

Готовым продуктом был вывернутый наизнанку дом с каркасом наружу. В некоторых случаях вся конструкция была покрыта смесью гипса и извести, а в других были покрыты только панели между ребрами. Но туристические деревни сегодня хотят получить все возможное средневековое очарование, поэтому они оставляют ребра видимыми и раскрашивают лепные панели калейдоскопом цветов.

Фахверковый дом в Пловдиве, Болгария, ласково известный как дом «Свадебный торт вверх ногами».

Другой характерной чертой фахверковых домов являются верхние этажи, которые немного заходят за нижние. Мнения о точной функции этих консольных выступов расходятся. Два очевидных преимущества — это увеличение площади пола наверху и защита нижнего этажа и фундамента от непогоды. Архитекторы говорят: «Главное преимущество, однако, конструктивное: консоли на концах балок частично уравновешивают нагрузку, которую несут их пролетные части». … Хм?

Фахверковый дом в Кольмаре, Франция.

Или, как вы могли догадаться, даже в Европе 16-го века большинство людей хотели держать шакалов в налоговой инспекции в страхе. По-видимому, в некоторых городах дома облагались налогом по ширине фасада улицы, поэтому узкий дом экономил деньги владельца, которые можно было потратить на грог и дрова.

Я жил в нескольких исторических домах, поэтому я не понаслышке знаю, что такое старая сантехника, неровные полы и трудно открываемые двери. Так что я могу оценить те усилия, которые нужно приложить, чтобы жить в многовековом доме. Но нет ничего лучше, чем прогуляться по узкой мощеной улочке с тщательно отреставрированными фахверковыми домами, чтобы получить романтический взгляд на прошлое из другого места, в другое время.
