Пленочный теплый пол под ламинат: монтаж и технология укладки пошагово
Особенности отопительной системы
Грамотная укладка пленочного теплого пола под ламинат предполагает, что она будет выполнена с учетом всех нюансов комбинирования двух конструкций. В своей работе греющее оборудование использует ик-волны. Внутри тонкого многослойного полотнища запаяны излучатели, испускающие волны инфракрасного диапазона. Они движутся вверх, где задерживаются массивными предметами. В данном случае напольным покрытием. Оно аккумулирует в себе тепло, постепенно отдавая его воздуху.
Излучение генерируют собранные в несколько полос карбоновые излучатели. В более мощных системах полотно сплошное. В любом случае по его краю располагаются токопроводящие шины из биметалла, которые отвечают за передачу электроэнергии на нагреватель. Мощность оборудования варьируется в пределах от 120 до 230 Вт. Разнятся размеры и толщина полотнищ.
Последний показатель не превышает 2 мм, что позволяет без проблем монтировать материал под любым покрытием.
Ширина стандартной пленки может быть 100, 80, 60 и 50 см. Для удобства использования полотно поделено на сегменты, между которыми его можно разрезать. Средняя длина такого фрагмента составляет 20 см. Таким образом, при необходимости можно смонтировать греющий пол любой, даже очень сложной формы.
Instagram big_remont
Пленочный пол под ламинат: что учесть при выборе покрытия
Стандартные ламели нельзя монтировать на нагреватели. Причин тому несколько:
- Панели обладают низкой теплопроводностью, что будет препятствовать обогреву помещения.
- Под воздействием высокой температуры геометрия пластин может изменяться, в результате поверхность может покоробиться.
- При нагреве искусственное покрытие может выделять токсичные вещества.
Все это достаточно серьезные причины, чтобы отказаться от его использования. Однако существуют специальные модели материала, предназначенные для укладки на обогреватель.
Для них разработана особая маркировка, которую обязательно наносят на упаковку. Еще один важный момент: обязательное наличие замков на ламелях. Они должны быть уложены только по технологии плавающего пола, то есть без связи с основанием. Наклеивать ламинат в этом случае нельзя.
Instagram vsetepliepoli
Правила размещения греющего полотна
Отопление такого типа может быть как основным, так и дополнительным. В первом случае необходимо положить пленку на 70% площади, во втором все зависит от количества и мощности основных источников тепла. Однако в любом варианте следует учитывать важные рекомендации.
- На напольном покрытии над пленкой запрещено размещать теплоизолирующие предметы. Такие, как крупная мебель без ножек, плотные ковры и т.п. Система на таких участках перегревается и может выйти из строя.
- Тяжелые предметы, вроде габаритной бытовой техники и мебели, не должны стоять над ик-полотном.
Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается. - Если предполагается комбинированное отопление, нельзя допускать, чтобы ламинированное покрытие грелось от двух источников тепла одновременно.
- Нужно учитывать, что зона нагрева пленочного материала выходит за его физические границы. По этой причине его не рекомендуется укладывать вплотную к стенам, крупной мебели и т.п. Отступ должен составлять порядка 3-10 см. Это зависит от мощности оборудования.
Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается.
Оптимально уложить греющее полотнище на расстоянии 0,5-0,6 м от каждой стены. Это позволит в дальнейшем безболезненно делать перестановку мебели, если таковая потребуется.
Instagram major19ov
Инфракрасный пленочный теплый пол под ламинат: технология грамотной укладки

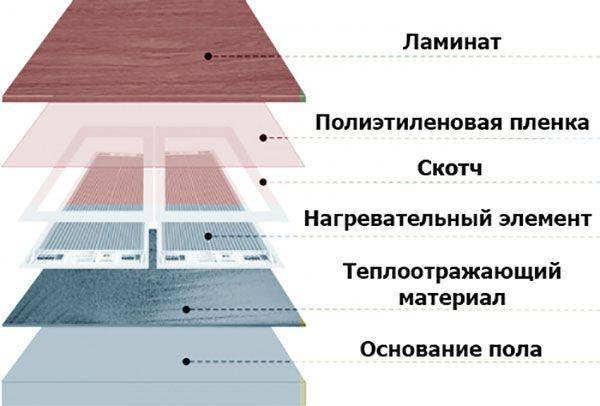

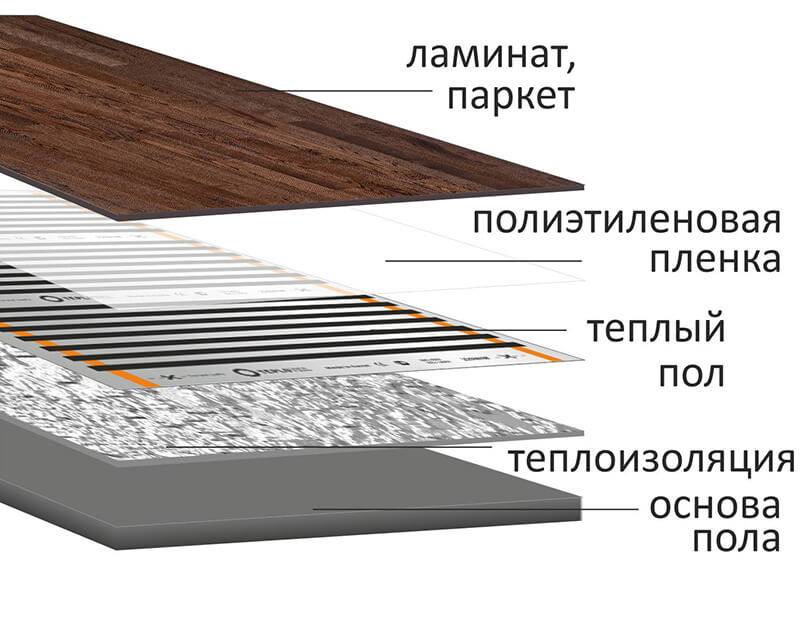

Отопительная система представляет собой своеобразный слоеный пирог, который важно правильно уложить.
Рассмотрим пошагово, как это сделать.
Шаг 1. Обустраиваем основание
Оно должно быть сухим, ровным и твердым. Ламинат можно укладывать только на выровненную основу. Поэтому, если перепады высоты превышают 2 мм на погонный метр, придется провести дополнительные работы. Для выравнивания бетонной стяжки оптимально залить ее нивелирующей смесью и дождаться полного высыхания. Деревянную поверхность проще всего выровнять фанерой.
Instagram albastroy
Шаг 2. Кладем теплоизоляцию
Для нормального функционирования системы необходимо обустроить теплоотражающий слой. Стандартная в таких случаях алюминиевая фольга не подходит. Это объясняется тем, что нагреватель электрический, следовательно, подложка не должна проводить ток. Иначе возможны несчастные случаи. В качестве изолятора выбирают пенополиэтилен или пробку с нанесенным на нее отражающим слоем.
Перед укладкой материала тщательно очищаем основу от мусора и пыли.
Использование пылесоса обязательно. На чистую поверхность расстилаем полосы изолятора. Закрываем всю площадь помещения, даже если ик-пленка будет уложена не везде. Полотнища укладываем встык одно к другому с небольшим заходом на стены. Во избежание подвижек изолятора фиксируем его скотчем или закрепляем прямо к основе степлером.
Instagram caleo_global
Шаг 3: Раскладываем пленку
Раскатываем полосы, ориентируя их вдоль самых длинных сторон комнаты. Таким образом удастся минимизировать количество соединений контактов. При необходимости отрезаем полотно, но только по специальным участкам, которые обозначены маркировкой. В процессе укладки следим, чтобы целостность элементов не нарушалась. Полотно следует стелить так, чтоб не получалось нахлестов.
Медные токоведущие шины при укладке должны лечь вниз блестящей стороной. Это необходимо для дальнейшего соединения контактов. Полотнища обязательно фиксируются к подложке с помощью скотча.
После того, как все нагреватели будут разложены, определяем, какие шины будут соединяться с кабелем. Все незадействованные в коммутации участки сразу же тщательно изолируем. Для этого закрываем их битумной лентой, которая должна входить в комплект оборудования.
Instagram foton_electrika_irk
Шаг 4: Ставим термодатчик
Для корректной работы системы элемент располагают в наиболее холодной точке помещения. Причем он должен находиться на середине ширины полосы, так, чтобы расстояние от ее краев было одинаковым. Нельзя ставить датчик близко к стене. Между ними должно быть минимум 500 мм. Еще один важный момент. Если штатного кабеля устройства недостаточно для того, чтобы уложить его в выбранном месте, следует подобрать другое. Наращивать провод запрещено.
Вырезаем в подложке паз под корпус датчика и канал под монтаж его кабеля. Ставим элемент на место так, чтобы он располагался на карбоновом нагревателе.
Фиксируем прибор битумной лентой, протягиваем от него кабель до терморегулятора. Пленку раскладываем и закрепляем к подложке.
Instagram md.group.kz
Шаг 5. Устанавливаем клеммы
На участках, где излучающее оборудование будет подключаться к цепи, нужно поставить особые зажимы-клеммы. Чаще всего они имеют вид клипсы. В этом случае верхний лепесток элемента вставляем в контактный разрез пленки, а нижний заводим под нее. Затем берем плоскогубцы и плотно, но аккуратно обжимаем клемму, обеспечивая ей надежный контакт с медной шиной. Иногда встречаются другие типы соединений, правила их сборки нужно посмотреть в инструкции к оборудованию.
Instagram md.group.kz
Шаг 6. Подключаем кабель
Протягиваем провод, размещая его около участков подключения. Обычно кабели выводятся на одну сторону системы: так удобнее соединять их с нагревателями.
Хотя возможен и вывод нулевого и фазного провода на противоположные стороны комнаты. В этом случае нужно особенно внимательно проводить подключение, чтобы не выбрать одну токопроводящую шину для коммутации обоих контактов.
Концы уложенных кабелей зачищаем от изоляции примерно на 1 см и вставляем в контактную клемму. Обжимаем получившееся соединение плоскогубцами. Надежно изолируем его с помощью битумной ленты. Наклеиваем полоски сверху и снизу контакта, аккуратно обжимаем. В результате должна получиться водонепроницаемая капсула, защищающая соединение от возможного попадания воды.
Instagram elektromontazhplius
Шаг 7. Подключаем терморегулятор
Технология укладки греющего пола предполагает, что все кабели должны сойтись в одной точке. Там, где они подходят к терморегулятору. Он может обслуживать сразу несколько участков системы, в этом случае крайне важно грамотно выбрать фурнитуру для подключения. Это должны быть только сертифицированные клеммные узлы, самодельные скрутки недопустимы.
Блок управления терморегулятора оснащен специальными разъемами, к которым присоединяются провода. Для предупреждения ошибок разработаны пиктограммы, обозначающие участки коммутации заземления, нагрузки и напряжения питания. После соединения каждый кабель укладываем в специальный канал и закрепляем терморегулятор на место.
Instagram elektromontazhplius
Шаг 8. Пробный запуск системы
Проверяем целостность и правильность всех выполненных соединений и проводим пуск греющего пола. Если все сделано правильно, он должен нормально работать. При выявлении каких-либо проблем, следует исправить все недочеты и повторно запустить оборудование. Для наглядности предлагаем видео монтажа пленочного теплого пола под ламинат.
Шаг 9. Укладываем покрытие
Нагреватели не переносят воздействие воды, поэтому необходимо положить на полотно изоляцию. Достаточно будет пластиковой пленки в 200 мкм, которая защитит от влаги и не задержит ик-излучение.
Материал режем на полосы нужной длины и раскладываем поверх греющей конструкции с небольшим нахлестом. Обязательно проклеиваем их скотчем.
Теперь можно начинать монтировать покрытие. Как укладывать выбранную модель ламината, нужно посмотреть на упаковке. Производитель обязательно дает рекомендации для получения лучшего результата. При работе следует соблюдать определенную осторожность, чтобы случайно не испортить пленочный обогреватель.
Instagram rostov_daewoo_enertec
Отзывы про пленочный теплый пол под ламинат хорошие. Покрытие, несмотря на то, что является неплохим теплоизолятором, при правильном подборе материалов и грамотном монтаже активно аккумулирует ик-излучение и быстро нагревает помещение. А его привлекательный вид и приятная фактура делают обогревающий пол не только функциональным, но и красивым.
Материал подготовила
Инна Ясиновская

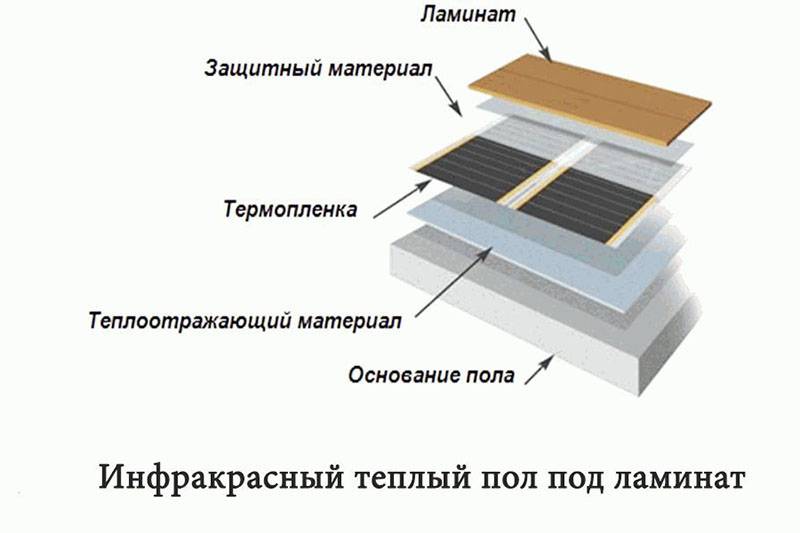

Монтаж инфракрасного теплого пола под ламинат
Инфракрасный теплый пол под ламинат не требует заливки бетонной стяжки.
После монтажа высота пола остается на прежнем уровне. Система не создает дополнительной нагрузки на перекрытия. Риск короткого замыкания исключен, когда элементы подсоединены по правилам.
Этапы монтажа инфракрасного пола
Пленочный теплый пол под ламинат можно уложить самостоятельно. В комплекте поставки есть все для монтажа: нагревательные элементы, клеммы, терморегуляторы и термодатчики, кабели и лента для изоляции.
Разработка схемы
До начала монтажа вы должны представлять планировку комнаты. Нельзя размещать мебель над нагревательными элементами. Это приводит к нарушению терморегуляции комнаты, перегреву инфракрасной пленки.
- Нагревательные элементы должны покрывать 60-70% площади пола.
- Нельзя размещать элементы ближе 20-30 см к стенам и батареям.
- Раскатывайте рулоны параллельно длинной стене комнаты.
- Расстояние между листами должно быть равно 0,5 см.
- Провода не должны перекручиваться и пересекаться.
Терморегулятор должен находиться на высоте более 50 см от пола. Ведущие к полу провода можно спрятать в штробы или настенный кабель-канал. Установите термодатчик на расстоянии 50 см от стены. Желательно расположить его в прохладной зоне комнаты.
Подготовка поверхности
Укладывать инфракрасный пол под ламинат можно только на чистую и ровную поверхность. Если поверхность неровная, потребуется стяжка и грунтовка. Но если пол ровный, можно обойтись без стяжки и сразу приступить к укладке. До начала работы нужно сделать тщательную уборку, очистить пол от пыли и мусора.
Застелите пол фольгированной подложкой. Она будет отражать инфракрасные лучи и направлять вверх. Листы укладывается вплотную друг к другу и крепятся скотчем. В листах нужно подготовить пазы для монтажа элементов электроцепи.
Монтаж излучателей
Пленочные теплые полы под ламинат укладываются блестящей стороной вниз. Пленка крепится к подложке обычным скотчем. Неиспользуемые разрезы изолируются битумной лентой.
Поместите ее с двух сторон разреза и зажмите. Термодатчик устанавливается по центру излучающей полосы и крепится битумной лентой.
Коммутация элементов
Для подключения используются клеммы-клипсы или клеммы-заклепки. Разместите части клеммы с двух сторон шины. Уложите кабель в подготовленный паз. Зачистите концы кабеля от изоляции на 1 см, поместите их внутрь клеммы. Надежно зафиксируйте ее плоскогубцами. Заизолируйте место соединения. Повторите для каждого из элементов.
Установка терморегулятора
Укладка пленочного теплого пола под ламинат почти завершена. Осталось подключить систему к терморегулятору. Внимательно изучите схему, подключите фазу и ноль по инструкции. Уберите провода в канал, закрепите терморегулятор на поверхности стены. Проверьте соединения и проведите пробный запуск системы.
Плюсы и минусы инфракрасного пола
Укладка инфракрасного теплого пола под ламинат позволяет наладить теплообмен в помещении. В комнатах с радиаторным отоплением теплый воздух поднимается наверх.
Напольное покрытие остается холодным, а из-за циркуляции воздуха появляются сквозняки. После монтажа системы прогрев комнаты становится равномерным.
Инфракрасное излучение не пересушивает воздух. Теплый пол не выделяет вредных веществ, он безопасен для детей и аллергиков. Можно подключить пол к системе «Умный дом» и управлять его работой дистанционно. После подачи электричества покрытие быстро нагревается до нужной температуры.
Цена инфракрасного теплого пола под ламинат начинается от 200 гривен за квадратный метр. Чтобы максимально уменьшить расход электроэнергии, выбирайте полы с высоким КПД (от 90%) и устанавливайте программируемый терморегулятор.
Рекомендации по монтажу
- Сделайте выделенную линию питания для монтажа пола. Встановіть автомат, защитное устройство и УЗО.
- Ламинат не должен нагреваться выше 40°С, иначе он будет деформироваться. Для укладки выбирайте пол с мощностью 150 Вт/кв. м.
- Перед укладкой ламината накройте элементы полиэтиленовой пленкой, чтобы защитить их от влаги. Подойдет пленка с толщиной 200 микрон.
- Некоторые виды покрытия не выдерживают нагрева. Выбирайте ламинат, совместимый с нагревательными системами.
Подойдет пленка с толщиной 200 микрон.
Подведем итоги
Монтаж инфракрасного теплого пола под ламинат улучшает микроклимат в комнате. Укладку покрытия можно провести самостоятельно. Не торопитесь и действуйте по инструкции, чтобы правильно уложить и подключить инфракрасный пол.
Монтаж теплых полов с ламинатом
Укладка теплых полов Calorique ® под ковер, линолеум, ламинат, паркет и плитку
Определить площадь и форму обогреваемого пола
При планировании следует помнить, что на обогреваемой поверхности не должна стоять бытовая техника или мебель без ножек. Панели Calorique не могут быть частично закрыты плинтусами, архитектурными деталями или декоративными элементами. Закрытие зон нагрева может привести к перегреву. Лучше всего устанавливать нагревательные панели по длине помещения, чтобы избежать частых разрезов и соединений линий.
Электрические линии, которые могут быть проложены по полу, должны находиться на расстоянии не менее 50 мм от нагревательной пленки и соединений, а пространство между ними должно быть заполнено теплоизоляционным материалом.
Расстояние между диафильмом и источником тепла должно быть не менее 200 мм. Источниками тепла являются, например, тепловые трубы, камин, дымоход, печь и т. д.
Подготовка нагревательных панелей Calorique®
Разрежьте нагревательную пленку по одной из пунктирных линий ножницами. Вы не можете разрезать пленку по-другому. Прикрепите клеммы разъема к подготовленным полоскам фольги.
Закрепите зажимы плоскогубцами, молотком или обжимным инструментом. Проверьте жесткость контакта. Изолируйте рельсы с другой стороны полосы прокладкой изоляционной ленты из набора Calorique.
Подготовьте электрические кабели сечением не менее 1,0 мм2 из набора Calorique®.
Обожмите зачищенный конец провода к клеммам разъема плоскогубцами.
Изолируйте электрическое соединение с помощью самоклеящейся ленты из набора Calorique®.
Нагревательные элементы соединены параллельно. Максимальная длина нагревательной панели указана на странице с техническими данными. Максимальная суммарная мощность нагревательных полос, подключенных к термостату, не должна превышать 3200 Вт. Если общее потребление выше 3200 Вт, рекомендуем установить дополнительный электрический контур с собственным предохранителем. Затем нагревательные элементы подключаются с помощью магнитного выключателя к термостату.
Укладка панелей
Покрыть черновой пол, который не должен иметь неровностей и острых элементов, полиэтиленовой пленкой с помощью клейкой ленты. Края фольги должны перекрываться на 20 см. Уложите листы теплоизоляции толщиной 3 мм и закрепите их липкой лентой.
Поверх теплоизоляционного слоя положите нагревательный элемент Calorique направляющими вверх. При правильном расположении нагревательных панелей все надписи должны быть разборчивы.
Прикрепите нагревательную пленку клейкой лентой, мебельными гвоздями или степлером, чтобы предотвратить ее скольжение.
ВНИМАНИЕ! Прикрепите нагревательную пленку по краям через прозрачную полоску. Крепление должно быть не ближе 6,4 мм к шине серебристого цвета.
Для электрических соединений сделайте вырезы в теплоизоляционном слое, чтобы поверхность оставалась ровной.
Визуальный осмотр
Визуально проверьте систему, изоляцию, крепление контактов. При визуальном осмотре обратите внимание на возможные следы повреждения полосок фольги, которые могут произойти во время установки. Если часть полосы повреждена, рекомендуется заменить всю полосу.
Электрическая проверка
Электрическая проверка должна выполняться через соединительный кабель для проверки точности электрических соединений. Допустимое значение сопротивления для 240 В можно определить по следующей формуле:
Верхний предел = сопротивление 63360/установленный Вт.
Нижний предел сопротивления = 54720 /установленных ватт.
Проверьте измеренное значение после выполнения ниже.
СОПРОТИВЛЕНИЕ
Между верхним и нижним пределами сопротивления:
Хорошо, все в порядке, дальнейших действий не требуется.
Сопротивление выше верхнего предела:
Обрыв цепи. Проверьте все соединения и при необходимости отремонтируйте все.
Ноль (0): Короткое замыкание :
Проверьте все кабели на наличие повреждений. Полосы фольги с поврежденными шинами питания необходимо полностью заменить. После любого ремонта электрические испытания должны быть выполнены снова. Всю эту работу следует проводить максимально аккуратно, чтобы избежать возможного повреждения нагревательных элементов.
Датчик температуры
Вырежьте подходящее отверстие в изоляционном слое и прикрепите датчик температуры примерно в 1–1,2 см от нагретой части нагревательной фольги.
Подсоедините нагреватель к термостату и включите его. Через несколько минут фильм должен стать приятной войной.
Накройте поверхность нагрева полиэтиленовой пароизоляционной пленкой толщиной около 140-300 г/м2 (200 мкм и более) с помощью клейкой ленты. Края листа должны перекрываться на 20 см. Как вариант, на полиэтиленовую пароизоляцию (не непосредственно на нагревательную пленку) можно наклеить специальную самоклеящуюся алюминиевую фольгу Alum-E из набора Calorique® Set. Уложите алюминиевую фольгу так, чтобы полосы фольги перекрывали друг друга, образуя равномерную экранирующую поверхность над нагревательной пленкой. Подсоедините алюминиевую фольгу к защитному заземлению.
Укладка напольного покрытия
Поверх него укладывается напольное покрытие или промежуточный слой из фанеры или ДСП.
Ламинат, паркет, деревянная доска
Уложите ламинат, паркет, деревянную доску непосредственно на нагревательную пленку в соответствии с инструкциями производителя.
Наслаждайтесь комфортным теплым полом.
Ковер, линолеум, плитка
Уложить промежуточный слой из фанеры, ДСП и т.п. Промежуточный слой закрепить к полу шурупами и выровнять последний слой. Винты должны быть закреплены только через прозрачную кромку нагревательной пленки. Минимальное расстояние между винтами и токопроводящими элементами, включая серебряные шины, составляет 6,4 мм. Поверх промежуточного слоя укладывается напольное покрытие согласно инструкции производителя.
Подогрев пола завершен. Если на обогреваемую поверхность не будет ставиться мебель, то можно положить ковер или линолеум прямо на нагревательную пленку без промежуточного слоя.
Технология – Порандакуте
Технология – Порандакуте
За последние несколько лет технология инфракрасных систем теплого пола изменилась. Таким образом, в настоящее время инфракрасные системы обогрева полов становятся все более и более популярным выбором при установке решений для домашнего отопления.
Инфракрасная пленка для обогрева пола Инфракрасная пленка для обогрева может быть установлена на различных полах: в бетоне, под плиткой, под дерево или ламинат. Во время использования пленочной системы электричество проходит через углеродные полосы, которые нагреваются и излучают инфракрасные волны длиной 6-20 мкм. Эти волны очень похожи на то, что наши тела излучают сами по себе, поэтому такой нагрев полезен для здоровья и легко усваивается. Во время использования никакие другие длины волн не излучаются, поэтому энергия не тратится впустую.
Инфракрасные волны, излучаемые человеческим телом
Инфракрасное отопление нагревает не воздух, а физические объекты. Благодаря этим свойствам воздух при обогреве не отличается повышенной влажностью. В отличие от традиционного водяного теплого пола, создающего на полу зоны холода и тепла, за счет зазоров между трубами инфракрасные пленки нагревают поверхности равномерно. Кроме того, инфракрасные волны распространяются намного быстрее, чем диффузия воздуха, поэтому помещения нагреваются намного быстрее, чем при использовании традиционных решений для отопления.
Нагревательная пленка начинает нагревать верхнюю часть пола, затем пол сам отдает тепло вверх, в зоны с наибольшей активностью людей. При использовании инфракрасной пленки для теплого пола в первую очередь нагревается поверхность пола. Затем полы отдают тепло вверх в помещение. Это гарантирует, что тепло не остается под потолком, а именно там, где люди больше всего двигаются – в середине комнаты.
Используя современные технологии, инфракрасная пленочная система использует физику для создания максимального комфорта.
Как производится инфракрасная пленка
Инфракрасная пленка для теплого пола изготавливается с использованием самых современных технологий. Является основным элементом системы отопления .
Производство начинается с очень тонкого слоя пленки, которая производится путем синтеза политилена (ПЭ) и полиэтилентерефталата (ПЭТ). При изготовлении пленки ее утолщение всегда регулируется для получения оптимальной толщины.
Затем с помощью сверхточного оборудования поверх пленки напыляется слой плотной углеродной пасты для замыкания цепи.
Эта паста образует плотные связи атомов углерода, которые затем обеспечивают постоянное и даже инфракрасное излучение, также известное как тепловая энергия. Углеродные частицы синтезированы с политиленовым слоем для равномерного покрытия, что позволяет создавать нагревательный раствор высокого качества. Толщина покрытия менее 1 микрометра.
Следующим шагом является подключение электродов к углеродному слою. Медные и серебряные полосы используются для сплавления и соединения электродов с углеродом. Этот процесс исключает возможность возникновения искр и опасность короткого замыкания.
Для электроизоляции используется современный и специальный ламинат. Он также защищает компоненты пленки от влаги и повреждений в процессе монтажа.
Последним шагом является проверка того, соответствует ли пленка стандартам качества, и если соответствует, то только после последней 72-часовой термообработки связи между пленкой и углеродом будут завершены. После этого пленку можно разрезать по размеру.
Нагревательная пленка равномерно отдает тепло и является огнестойкой.
Сравнение ухода за различными системами отопления и их влияние на организм человека
Создавая свой дом, мы все заинтересованы в том, чтобы для нас и семьи было самое безопасное, уютное и приятное окружение. Разнообразие систем отопления дома создают разное ощущение тепла.
| Пленка инфракрасного обогрева | Водопроводное отопление | Электрический кабельный обогрев | Обычные электрические обогреватели | Центральное отопление | |
|---|---|---|---|---|---|
| Прибор не занимает дополнительного полезного пространства | Да | Да | Да | Нет | Нет |
| Воздействие на организм человека | Тепло и инфракрасные волны с профилактическим эффектом | Только тепло | Только тепло | Только тепло | Только тепло |
| Электромагнитное излучение | Поглощает излучение других приборов | Нет | Может быть потенциально высоким | Может быть потенциально высоким | Нет |
| Надежность | Даже если некоторые модули перестают работать, общая работа системы не нарушается. |
