С 1 марта 2018 г. после длительных обсуждений и согласований введен в действие в качестве межгосударственного стандарта ГОСТ 17608-2017 «Плиты бетонные тротуарные», взамен предыдущему ГОСТ 17608-91.

Стандарт разработан НИИЖБ им. А.А. Гвоздева ( АО «НИЦ «Строительство») и Ассоциацией «Производителей мелкоштучных бетонных изделий», в которую входят такие компании, как Braer, Выбор С, Каменный Век, Steingot.

Эксперты «Мегаполис Про» проанализировали новый ГОСТ 17608-2017 и выделили основные новшества и важные моменты.

1. Бетонные плиты стали подразделять на группы эксплуатации в зависимости от нагрузок и воздействий:

Группа А – Тротуары улиц местного значения, пешеходные и садово-парковые дорожки, газоны, придомовые территории частных строений (без заезда легкового и грузового автотранспорта), эксплуатируемые кровли зданий и сооружений.

Группа Б – Тротуары магистральных улиц, пешеходные площади и посадочные площадки общественного транспорта, велосипедные дорожки.

Группа В – Дороги с малоинтенсивным движением (внутриквартальные проезды) и площади, территории стоянок легкого автотранспорта, территории АЗС.

Группа Г — Зоны высокой нагрузки (территории для стоянок грузового автотранспорта, порты и доки).

2. Для плит группы Б и выше, с целью обеспечения физико-механических характеристик, при приготовлении бетонных смесей обязательно применение щебня по ГОСТ 8267.

• марки G1 — не более 0,7 г/см;
• марки G2 — не более 0,8 г/см;
• марки G3 — не более 0,9 г/см.

• первая буква — группа эксплуатации плит;
• цифра после первой буквы — порядковый номер конфигурации согласно номенклатуре предприятия-изготовителя;
• вторая буква — тип плиты в зависимости от конфигурации;
• цифра после второй буквы — толщина плиты в сантиметрах, округленная до целого числа.

Пример условного обозначения квадратной плиты группы эксплуатации А длиной 200 мм, шириной 200 мм и толщиной 40 мм:

Пример условного обозначения плиты фигурного типа смешанной коллекции группы эксплуатации Б трех типоразмеров (172x115x60 мм, 115x115x60 мм, 115x57x60 мм):

4. 3.4 Марку бетона плит по морозостойкости принимают по проекту строительства, но не ниже F200.

Для обустройства дорожек на придомовой территории хотим купить качественную брусчатку. Так же хотим разобраться с правилами укладки для долговременной качественной эксплуатации. Каким нормативом описывается данный материал и работа с ним.

Для ответа на Ваш вопрос более подходит не СНиП, а ГОСТ. Называется он «ПЛИТЫ БЕТОННЫЕ ТРОТУАРНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ» ГОСТ 17608-91. В этом документе описаны технические условия для тротуарных плит, которые изготовлены из тяжёлого и мелкозернистого бетонов, для устройства сборных покрытий тротуаров, пешеходных и садово-парковых дорожек, пешеходных площадей и посадочных площадок общественного транспорта. Но Вы написали, что хотите приобрести качественную брусчатку и получить инструкцию как с ней работать. В таком случае предлагаю просмотреть техническую информацию о проектировании, дизайне и изготовлении клинкерной брусчатки. Очень интересная и позновательная документация, которая раскроет тайны не только проектирования этой брусчатки, но и её монтажа.

Строительный процесс полностью зарегламентирован и ни одну строительную операцию нельзя выполнить с отступлением от требований соответствующих госорганов, которые излагаются в одном из конкретных выпусков СНиПа. Конечно же, есть СНиП и на работы по укладке брусчатки. Процесс мощения оговорен в 7-й главе 2-й части СНиПа 3.06.03, введенного в действие в 1985 году. Познакомиться с его содержанием можно по этому адресу. Правила, по которым следует производить и принимать работы по укладке брусчатки, изложены в третьей части СНиПа III-10 от 1975 года и познакомиться с ними можно по этому адресу. Отдельные нюансы, возникающие при укладке тротуарной плитки, расшифровываются в технологической карте ВСН-50-79. Ее можно найти здесь. Ну, а нормативы по изготовлению брусчатки сконцентрированы (как это и положено для любого из производимых в стране товаров) в ГОСТе под номером 17608, введенным в действие в 1991 году. Если это необходимо, то увидеть его текст можно здесь.

Чтобы изделие могло прослужить максимально долго и отвечало заявленным требованиям, важно обращать внимание на ГОСТ – тротуарная плитка. Качественное покрытие влияет на долговечность, а соответствие стандартам позволяет без риска использовать его в течение длительного эксплуатационного периода.

Межгосударственный стандарт строго регламентирует всё, начиная от состава изделия и заканчивая его формой и характеристиками. Так, тротуарная плитка ГОСТ 17608-91 не может быть изготовлена из цемента ниже 300 марки. Эти и другие условия являются обязательными к соблюдению, а значит вы можете рассчитывать на высокое качество материала.

ГОСТ тротуарной плитки – ключевые особенности

Учитывая, что материал, о котором идёт речь, применяется для отделки уличных поверхностей, важно обращать внимание на тип его применения, отсюда и основные требования. Особое внимание уделяется толщине, весу и величине, которые сильно отличаются в зависимости от конкретного вида камня и типа покрытия. С учетом предполагаемой нагрузки, классифицируют такие категории:

• 30 мм – материал, применяемый для дворовых территорий и дорожек;
• 40 мм – может быть использован в качестве пешеходной зоны;
• 60 мм – такая вибропрессованная плитка применяется для автомобильных дороги и стоянки легкого транспорта;
• 80 мм – в отличии от менее тонкого покрытия, способно выдерживать и грузовой транспорт.

В нормах не регламентируют размеры одного изделия, но в целом некоторые стандарты распространены. Например, вы всегда найдёте в наличии тротуарную плитку 300х300х30 и с аналогичным соотношением, но если вам нужно что-то эксклюзивное, то такие камни делают обычно на заказ. Обратите внимание, что свой межгосударственный стандарт имеет и бордюрный камень, который также используется при строительстве дорог в обязательном порядке.

Укладка тротуарной плитки под ключ с материалом

• выезд на замер Бесплатно
• составление сметы Бесплатно
• консультация по выбору плитки Бесплатно
• выемка грунта
• засыпка песка с вибротрамбовкой
• укладка слоя щебня с вибротрамбовкой
• покрытие геотекстилем
• установка бордюрного камня
• Укладка сухой смеси 2-3 см
• укладка тротуарной плитки на сухой смеси

Укладка тротуарной плитки без материалов

• выезд на замер Бесплатно
• составление сметы Бесплатно
• консультация по выбору плитки Бесплатно
• выемка грунта
• засыпка песка с вибротрамбовкой
• укладка слоя щебня с вибротрамбовкой
• покрытие геотекстилем
• установка бордюрного камня
• Укладка сухой смеси 2-3 см
• укладка тротуарной плитки на сухой смеси

Каковы технические характеристики тротуарной плитки по ГОСТ 17608-91?

Единый стандарт качества важен, ведь он заставляет производителя не опускаться ниже заявленных требований. Как мы уже отмечали выше, вопрос покрытия дорог особенно важен. В частности, в документе прописаны следующие ключевые моменты:

• прочность – материал должен выдерживать определенную нагрузку;
• износостойкость – возможность переноса атмосферного влияния, истирания;
• термостойкость – отсутствие влияния температуры на материал;
• водостойкость – снег, дождь не должны быть угрозой для покрытия.

Также регламентируются технологии. Различается вибролитая тротуарная плитка, вибропрессованная и гиперпрессованная. Чётко прописан состав и сама технология производства. Разумеется, в зависимости от метода изготовления, будут отличаться и характеристики, но это уже тема отдельной статьи.

Как регулируются размеры?

Конечно, ГОСТ тротуарной плитки 17608-91 должен регулировать и величину. Это важно, т.к. при укладке должна быть точная стыковка фрагментов. Однако всё зависит от конкретного типа брусчатки, где каждый имеет свои размеры. И если тротуарная плитка 400х400х40 соответствует классическому соотношению, то как быть с моделями, типа «Клевер», «Колодец», «Флорида», «Восьмерка», «Мостовая» и другими? Все эти данные строго соблюдаются при производстве брусчатки, хотя и толщина её может быть разной, точно так же, как и и форма. К тому же мы нередко сталкиваемся с индивидуальными проектами, где реализуются сложные дизайнерские рисунки.

Остались вопросы? Вы можете обращаться к нам за консультацией в любое удобное для вас время. Наша компания производит тротуарную плитку по ГОСТ, а также согласно индивидуальным проектам.

Тротуарная плитка широко используется в обустройстве улиц, проспектов, частных придомовых территорий. Однако ее качество на протяжении длительного времени вызывало много вопросов и нареканий, в связи с чем 1 марта 2018 г. был введен новый ГОСТ на данный вид бетонных изделий.

После внимательного изучения и анализа всех параметров документа специалисты завода-производителя «АльянсСтрой» провели глубокое экспертное исследование, где были выделены наиболее значимые моменты, призванные улучшить качество выпускаемой продукции, продлить сроки ее эксплуатации и повысить ответственность производителей.

1. Было проведено разделение мест укладки бетонных изделий на группы, в зависимости от их свойств.

• Группа А: Объединила следующие места укладки плитки: тротуары городских и сельских улиц, дорожки в садах, парках, газоны, места возле частных домовладений (без использования для заезда легкового и грузового транспортного средства).
• Группа Б: Сюда отнесены площади для пешеходов, тротуары магистральных улиц, остановки общественного автотранспорта, велосипедные дорожки.
• Группа В: Дороги с небольшой интенсивностью движения, парковки легковых автомобилей, участки, на которых размещаются автозаправочные станции.
• Группа Г: характеризует места, предназначенные для стоянок грузового ТС, порты, доки, другие зоны с высокой нагрузкой.

2. Плиты группы Б и выше производятся из смесей бетона с обязательным использованием щебня (ГОСТ 8267), обеспечивающего высокое качество физико-механических свойств.

3. Минимально допустимая толщина должна составлять не менее 40 мм.

4. Требованиями нового ГОСТа предусмотрены допустимые соотношения габаритов (высота, длина, ширина). Они не могут превышать параметры указанных в п. 4.2.3. (исключение составляют армированные конструкции).

5. ГОСТ допускает на поверхности изделий выцветов (высолов), но абсолютно исключается наличие ржавчины, жирных пятен.

6. Разрешено наличие потертостей, трещин, сколов, других мелких дефектов, но не более 3% от всего объема изделий.

7. В ГОСТ добавили понятие «Колормикс», характеризующее технологию изготовления многоцветных плит.

После принятия нового ГОСТа, который соответствует стандарту Евросоюза (EN 1338:2004), значительно улучшится качество производимых заводом «АльянсСтрой» изделий.

Для заказчиков, которые впервые решили облагородить свой участок и приобрести тротуарную плитку, ГОСТ имеет важнейшее значение. Ведь очень важно, чтобы производитель следовал стандартам качества и изделие можно было применять по назначению. На строительном рынке настолько много материалов, что запутаться в них – проще простого. И именно поэтому важно, чтобы точно соблюдались технические характеристики тротуарной плитки по ГОСТ 17608-91. Иначе вы не получите гарантию, что тот или иной образец прослужит достаточно долго и вообще может быть уложен в местах общественного пользования. Эта тема достаточно важна, чтобы поговорить о ней подробнее.

ПОКАЗАТЕЛИ ПРОЧНОСТИ ПО ГОСТУ ТРОТУАРНОЙ ПЛИТКИ

Государственному стандарту принято доверять, ведь он позволяет достигать не просто определенного уровня качества, но и точно знать все характеристики изделия. Как вы знаете, брусчатка предназначается для укладки на улице и изготавливается из высококачественного бетона. Это важно, потому что даже марка цемента регламентирована и зависит от самого изделия. Большое внимание уделяется и возможной нагрузки. Тут речь идёт не только о составе, но и о толщине. По ГОСТу тротуарной плитки эти моменты также отмечены:

• Садовые дорожки. В таких ситуациях используют брусчатку любой толщины, но в среднем это 30 мм;
• Пешеходные зоны. Использовать такую плитку можно и в частных территориях, и создавая уличные тротуары. Как правило, речь идёт о 40 мм;
• Автомобильные дороги. В первую очередь это легковой транспорт и всевозможные стоянки. Для таких ситуаций подойдёт материал с толщиной 60 мм;
• Дороги для грузового транспорта. Как несложно догадаться, здесь должна использоваться максимальная толщина брусчатки. Как минимум – 80 мм.

Таким образом, брусчатка 200х100х40 мм может активно применяться для пешеходных зон и легкого транспорта (не во всех случаях). А вот если вы начнёте использовать её для автомобильных дорог, то мало того, что это может повлечь за собой определенный уровень ответственности, так ещё и прослужит такое покрытие недолго.

Какие ещё показатели регламентируются согласно ГОСТ тротуарной плитки 17608-91?

Учитывая, что нередко материал закупается для нужд городских властей и покрытия местных дорог и тротуаров, важно точно знать, что вес тротуарной плитки, её прочность, стойкость и другие характеристики строго соответствуют. Компания «Рентек» уже не первый год активно занимается производством строительных материалов из бетона, и мы знаем, как важно соблюдение госстандартов. Преимущества изделий, изготовленных строго по регламенту, очевидны:

• Высокий уровень прочности. Учитывая, что такой материал может применяться в парках, подъездных дорог, необходимо, чтобы он сохранял свою целостность в любой ситуации;
• Стойкость к истиранию. Важно помнить, что по такому тротуару в день могут проходить сотни и тысячи людей, и проезжать столько же автомобилей;
• Невосприимчивость нагревания. Сюда также стоит добавить возможность службы при любых температурных условиях, что особенно актуально в России;
• Водостойкость. Разве можно воспрепятствовать попаданию влаги на материал, который уложен на улице? Именно поэтому нужно, чтобы бетон впитывал влагу и высыхал.

Все эти моменты регламентируются по ГОСТу тротуарной плитки 17608-91. Всё зависит от вида изделий, предназначения и технологии изготовления. Вам достаточно связаться с нами по телефону или оставить заявку на сайте, чтобы сделать заказ на любой образец. Вы можете не сомневаться в том, что мы соблюдаем ГОСТ тротуарной плитки, а также оказываем профессиональные услуги по её укладке.

Размеры: 240x120x40мм
Количество: 32 шт/кв.м

Серый — 390 350 руб кв/м

Пешеходные дорожки подвергаются интенсивному воздействию при эксплуатации. Технические характеристики используемого для их оформления материала должны быть рассчитаны на определенное механическое давление. Там, где изготавливается плитка тротуарная вибропрессованная, ГОСТ, утвержденный в 1991 году, считается главным документом. Стандарт предписывает порядок и правила выпуска подобных изделий.

Виды плит

Брусчатка изготавливается по ГОСТ. Она представляет собой прочный и долговечный материал, способным выдержать воздействия атмосферных осадков и значительные температурные колебания.

Брусчатка, сделанная по ГОСТу, делится на типы в зависимости от конфигурации:

• квадратная;
• прямоугольная;
• шестиугольная;
• фигурная;
• окаймляющая четырех- и пятиугольная.

Внимание! В обозначение первых четырех типов присутствует первая буква наименования. Последний маркируется буквой «Д». Производители предлагают и декоративные дорожные элементы. В их маркировке присутствует обозначение ЭДД.

Бетонная плитка различается по размеру. Минимальная длина одной из сторон равна 125 мм. Размер второй зависит от типа изделия.

Совет! Чтобы получить больше информации о конкретной плитке, стоит внимательно изучить ее маркировку. Буква, присутствующая в обозначении, соответствует форме конкретного изделия. Далее идет ее типоразмер, выраженный в сантиметрах.

Технологическая карта допускает изготовление плит с одним или двумя слоями, у которого толщина бетонного слоя превышает 20 мм. Форма изделия строго регламентирована. Грани обязательно перпендикулярны. Допустим небольшой технологический уклона, но его величина ограничена 5 мм.

Внимание! Если размер стороны превышает 0,75 метра, допустимо армирование изделия с целью повышения прочности.

Преимущества брусчатки

Если технология при изготовления не нарушена, и состав используемой смеси соответствует нормативным требованиям, готовая продукция получается:

• Прочной. Она выдерживает высокую эксплуатационную нагрузку, сохраняя геометрию после сильных точечных ударов. Такой материал допустимо укладывать в различных местах, в том числе при оформлении подъездных дорог любого назначения;
• Износостойкой. Находясь под воздействием большого количества разноплановых факторов, включая абразивные частички, покрытие не утратит целостность;
• Термостойкой. Периодический нагрев до высокой температуры не окажет никакого влияния на свойства брусчатки. Введение специальных добавок, процентное содержание которых предписывает технологическая карта, дает нужный уровень морозостойкости;
• Водостойкой. Постоянное воздействие атмосферных осадков ухудшает свойства любого изделия. Состав бетона допускает частичное впитывание влаги. Однако со временем каждый элемент полностью высыхание без утраты эксплуатационных свойств.

Внимание! Характеристики материала определяются в соответствии со СНиП, делающим разграничения на различные времена года. Летом требования одни, зимой – другие. СНиП позволяет разграничить сезоны.

Состав материал гарантирует его безопасность для здоровья человека. Это делает возможным отделку территории в общественных местах и на детских площадках. Технологическая карта исключает использование компонентов, вызывающих аллергическую или любую другую негативную реакцию. Это расширяет возможную область использования отделочного материала.

Производители предлагают изделия в широком ассортименте. Многообразие форм, оттенков и размеров позволяет реализовать разнообразные дизайнерские проекты. Можно выполнить укладку одноцветных элементов одного типа и размера или создать комбинированный узор, включающий сразу несколько видов.

Сфера применения

Укладка тротуарной плитки выполняется по-разному. Все зависит от их размера и конфигурации. С помощью плитки квадратной или прямоугольной можно сформировать оригинальный узор или орнамент. Часто уложенные элементы визуально расширяют или уменьшают габариты дорожек.

Состав материала и его прочностные свойства определяют назначение конкретных марок плит. Если для изготовления партии использовался бетон В25 и ниже, такую плитку можно смело использовать при оформлении территории, прилегающей к дому или пешеходных дорожек. Если надо оформить тротуар в местах с повышенной проходимостью, стоит обратить внимание на изделия, изготовленные из бетона В30 и выше. Они отвечают требованиям СНиП и способны выдержать высокую эксплуатационную нагрузку.

Технологическая карта, предписывающая порядок выполнения монтажа, предписывает выполнение укладки на тщательно выровненное основание. Физико-механические свойства и толщина декоративного материала диктуют требования к показателям основания.

Внимание! Для выравнивания основания используют сухую или увлажненную песчано-цементную смесь. Зазоры после завершения укладки заделывают с помощью цементного раствора.

Выбирая тротуарную плитку, убедитесь, что она соответствует ГОСТ 17608 и ряду СНиП. В этом случае сформированное покрытие будет обладать нужными механическими свойствами и сохранит презентабельный внешний вид на протяжении длительного периода. Однако в этом случае еще потребуется правильно выполнить монтаж, чтобы исключить преждевременного повреждении основания из-за чрезмерного усилия.

Изготовленная в соответствии с ГОСТ 17608 91 тротуарная плитка, наделена выносливостью, влагостойкостью, имеет длительный срок эксплуатации и многоцикличность замерзания/размерзания. Соблюдая все пропорции в правильном соотношении, изделия будет радовать внешними и техническими характеристиками на протяжении нескольких десятков лет. ГОСТ 17608 91 был принят в 1991 году, а в 2018 был обновлен в соответствии с современными технологиями.

«СтройДомИнвест» больше 20 лет производит и реализует тротуарные камни и другие бетонные изделия, придерживается установленным стандартам и при этом предлагает лучшую цену в регионе. Благодаря полученному опыту и профессиональной команде, мы предоставляем гарантию на все виды продукции, включая вибропрессованную тротуарную плитку и бордюрный камень гост 6665 91.

Обращайтесь по указанным на сайте контактам или закажите обратный звонок. С вами непременно свяжется наш менеджер, поможет выбрать подходящий для вашего участка материал и рассчитает примерные объемы. Также вы сможете получить консультацию по поводу поребрика и бордюра, отличия и сходство этих элементов покрытия. Или приезжайте в наш офис в Домодедово и убедитесь в качестве изделий лично.

Бетонная тротуарная плитка ГОСТ — состав и характеристики

Плиточный состав должен обладать такими характеристиками:

• стойкость к истиранию и разрушению, не больше 0,7 г/см²;
• отсутствие пористости;
• низкое водопоглощение, не более 6%;
• выносливость к перепадам температур, более 200 циклов при замерзании.

В состав смеси включаются: цемент, песок, мелкофракционный просеянный щебень, пластификаторы и краситель по необходимости.

Плитка бетонная тротуарная ГОСТ 17608 91: сферы применения и размеры

По утвержденной технической документации, вибропрессованная и вибролитая плитка используется для укладки различных зон в соответствии с толщиной модуля:

• до 30 мм предназначена в садово-парковое оформление, мощению аллей и тротуаров с низкой пешеходной нагрузкой;
• дворовые территории укладываются камнем толщиной 40 мм;
• 60 мм подойдет для парковочных зон, дорог с небольшой проездной нагрузкой;
• 80 и более устанавливается на проезжей части с грузовым и легковым автотранспортом.

Мы предоставляем услуги по укладке брусчатки тротуарной, бордюр и других элементов дорожного покрытия. Технологии нашего завода позволяют изготавливать вибропрессованную и вибролитую, соответствующую ГОСТ 17608 91, тротуарную плитку, которая будет доставлена на объект заказчика в аккуратно сложенных поддонах.

ГОСТ — это стандарт качества.

Тротуарная плитка производится согласно ГОСТ и ТУ «Кремнегранит». Настоящий стандарт распространяется на бетонные тротуарные плиты (далее — плиты), изготовляемые из тяжелого и мелкозернистого (песчаного) бетонов (далее — бетонов) по ГОСТ 26633 в климатическом исполнении УХЛ по ГОСТ 15150, предназначенные для устройства сборных покрытий тротуаров, пешеходных и садово-парковых дорожек, пешеходных площадей и посадочных площадок общественного транспорта.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Плиты следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной в установленном порядке.

1.2. Основные параметры и размеры

1.2.1. Плиты подразделяют на типы в зависимости от конфигурации:

Д — окаймляющие четырех- и пятиугольные для окаймления шестиугольных плит и пятиугольные для окаймления квадратных и прямоугольных плит при диагональном способе их укладки;

Ф — фигурные плиты и элементы мощения;

ЭДД — элементы декоративные дорожные.

1.2.2. Марки, форма и размеры плит должны соответствовать указанным в приложении 1.

1.2.3. Плиты могут изготовляться одно- или двухслойными с толщиной верхнего (обычного или цветного) слоя бетона не менее 20 мм.

1.2.4. Плиты с размерами сторон 750, мм допускается изготовлять с конструктивным армированием в соответствии с приложением 2.

1.2.5. Грани плит должны быть взаимно перпендикулярны. Допускается изготовление плит с технологическим уклоном боковых граней, не превышающим 5 мм размера в плане на каждую сторону.

1.2.6. Грузоподъемные работы (перенос, складирование, погрузка, выгрузка, монтаж) плит массой более 50 кг должны осуществляться с помощью вакуумных захватов, а при их отсутствии в плитах должны быть отверстия для цангового захвата либо монтажные петли, устанавливаемые в соответствии с приложением 2.

1.2.7. Плиты обозначают марками в соответствии с ГОСТ 23009. Марка квадратных, прямоугольных, шестиугольных и окаймляющих плит состоит из буквенно-цифровых групп, разделенных точками, обозначающих: первая цифра — порядковый номер типоразмера, буква — тип плиты, цифра после буквы — толщину плиты в сантиметрах, зависящую от вида основания.

Марка фигурных плит состоит из буквенно-цифровых групп, разделенных точками, обозначающих: первая цифра — порядковый номер данной конфигурации, буква Ф — тип плиты, цифра после буквы Ф — порядковый номер плиты, последняя цифра — толщину плиты в сантиметрах.

Пример условного обозначения квадратной плиты длиной 375 мм, шириной 375 мм, толщиной 70 мм: 4.К.7

То же, фигурной плиты длиной 300 мм, шириной 296 мм, фигуры 1, толщиной 70 мм: 2.Ф.1.7

То же, элемента декоративного дорожного фигуры 1, толщиной 100 мм: ЭДД.1.10

То же, пятиугольной доборной плиты для окаймления шестиугольных плит 10-го типоразмера, толщиной 10 см: 10Д10

1.3. Характеристики

1.3.1. Прочность бетона плит на сжатие характеризуют классами по прочности на сжатие: В22,5; В25; В30; В35. Класс бетона плит по прочности на растяжение при изгибе принимают Ввtв 3,2; Ввtв 3,6; Ввtв 4,0; Ввtв 4,4. Прочность бетона плит на сжатие и растяжение при изгибе принимают по проекту строительства и указывают в заказе потребителя.

1.3.2. Значение нормируемой отпускной прочности мелкозернистого бетона плит должно составлять 90 % от класса бетона по прочности на сжатие и класса бетона по прочности на растяжение при изгибе в любое время года. Значение нормируемой отпускной прочности тяжелого бетона плит должно составлять 90 % от класса бетона по прочности на сжатие и класса бетона по прочности на растяжение при изгибе в холодный период года и 70 % — в теплый период года.

Примечания:

1. Периоды года принимают, начиная и кончая месяцами, характеризующимися среднемесячной температурой наружного воздуха в соответствии со СНиП 2.01.01 и ГОСТ 13015.0.

2. Допускается по согласованию потребителя с изготовителем значение нормируемой отпускной прочности бетона плит принимать 70 % в любое время года.

1.3.3. Фактическая прочность бетона должна соответствовать требуемой по ГОСТ 18105, в зависимости от нормируемой прочности и показателей фактической однородности прочности бетона.

1.3.4. Марку бетона по морозостойкости принимают по проекту строительства, но не ниже указанной в табл. 1, в зависимости от расчетной температуры наружного воздуха наиболее холодной пятидневки района строительства и указывают в заказе на изготовление камней.

Расчетная температура наружного воздуха наиболее холодней пятидневки района строительства, °С

Правила укладки тротуарной плитки и брусчатки : Компания Славянка

Долговечность и красота тротуарного покрытия зависит не только от качества тротуарной плитки, но и от соблюдения технологии укладки. Укладка тротуарной плитки требует соблюдения общих строительных правил и выполняется по СНиП 3.06.03-85 «Автомобильные дороги», СНиП III-10-75 «Благоустройство территорий»

Основные этапы укладки брусчатки.

Результат работ по укладке тротуарной плитки  зависит от тщательности предварительной разметки и подготовки основания под укладку. Этап разметки площадок и дорожек, подготовка основания является общим для всех типов мощения.

Планирование

Нарисуйте планировку участка, который необходимо замостить. Измерьте участок и нанесите размеры на план. Далее рассчитайте необходимое количество материалов для основания и плитки для укладки.

Разметка дорожек и площадок

Разметьте дорожки и площадки согласно разработанному плану и определите направление стока воды. Вода должна уходить по отмостке здания или по дорожке в водоотводные колодцы или на газоны. Уклон можно сделать продольным, поперечным или продольно-поперечным, не менее 5% (5 мм на 1 м.), но не к зданию.

Выемка грунта

Выемка грунта производится с учетом того, чтобы после укладки лицевая поверхность брусчатки вышла на заданный уровень участка. Площадку, оставшуюся после выемки грунта, необходимо выровнять и  утрамбовать.

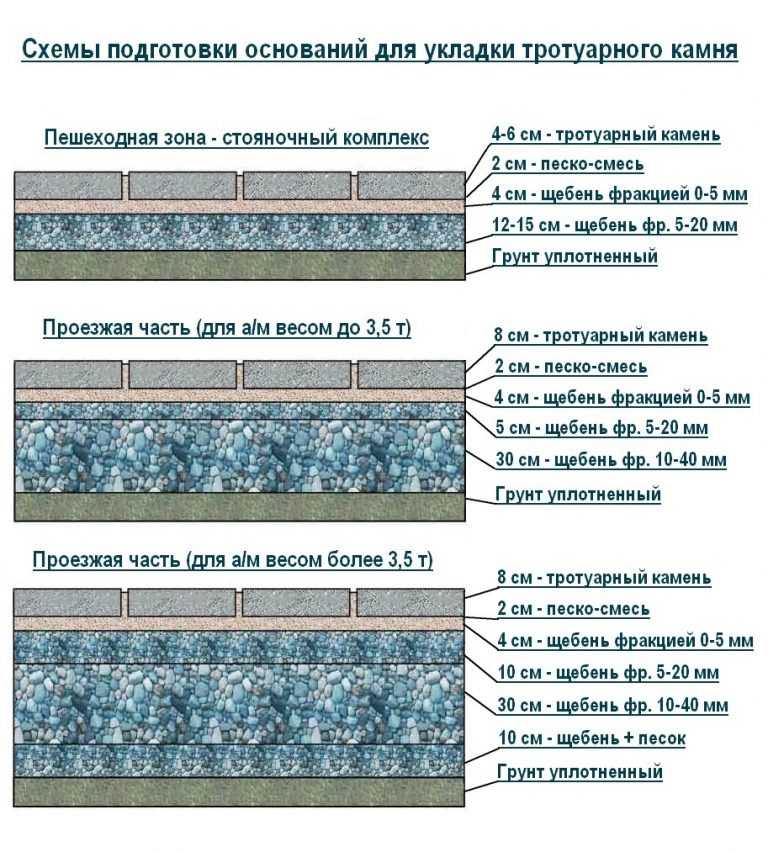

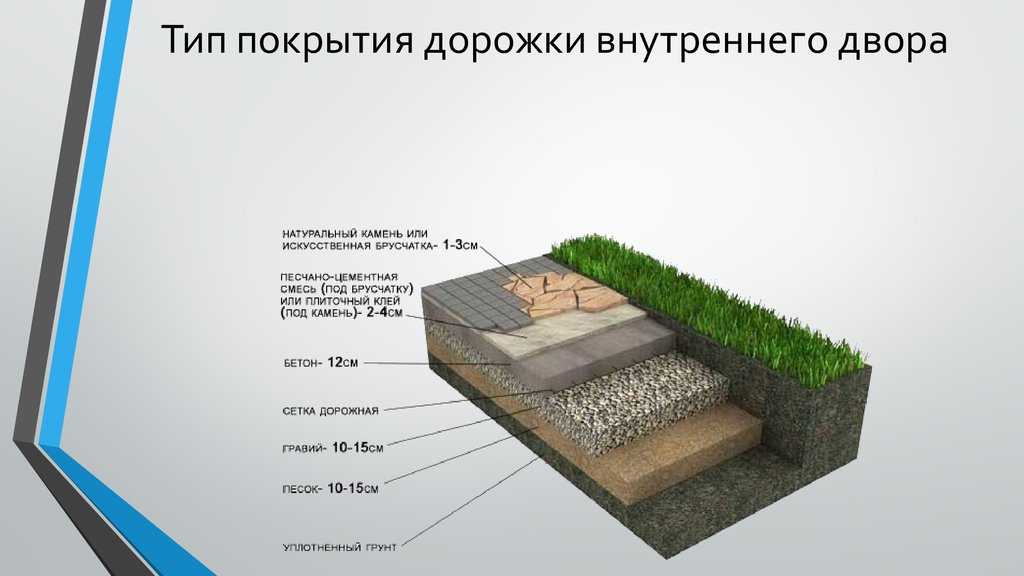

Подготовка основания

Правильное основание не позволит площадке «просесть» и обеспечит долгий срок службы тротуарной плитки. В основании должен присутствовать водонепроницаемый дренажный несущий слой для которого применяется морозостойкий, однородный по зерновому составу материал (щебень, гравий). Материал необходимо уложить равномерно по высоте и с нужными уклонами. Для пешеходных дорожек обычно используется слой 10-20 см, при обустройстве площадок для проезда и парковки легковых автомобилей используют слой 20-30 см.

При больших нагрузках несущий слой увеличивается и кладется в 2-3 слоя, при этом каждый слой уплотняется виброплитой или виброкатком. Обязательно должны быть уклоны и водостоки для отвода дождевой воды.

— После выносов уровней высот необходимо снять верхний слой почвы, утрамбовать основание (с помощью виброплиты или ручной трамбовки) и засыпать выравнивающий слой из щебня. Все слои основания отсыпать, уравнивать и утрамбовывать с учетом 5% уклона.

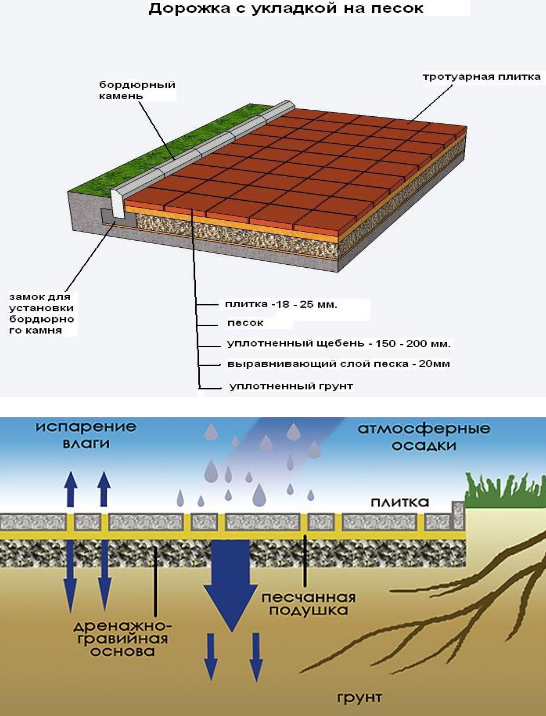

— Далее нанести подстилающий слой из песка или чистого (без глины) отсева фракции 0-5. Подстилающий слой разглаживают при помощи правила, чтобы брусчатка, перед ее уплотненим, лежала на 1 см. выше необходимого уровня.  Перед укладкой данного слоя необходимо выставить направляющие рейки (маяки).

— После этого направляющие осторожно вынимают, а оставшиеся канавки аккуратно заполняют песком или отсевом. На уложенный слой наступать нельзя!

Укладка тротуарной плитки

Укладку начинают: от нижней точки, от оптически важных границ или от зрительно важных элементов (например, крыльцо). Ручная укладка плитки производится по диагонали в направлении «от себя», чтобы не нарушить подготовленный верхний слой.

Перед началом укладки первого ряда брусчатки, для соблюдения точного расположения швов, необходимо натянуть шнур во всю длину и ширину площади укладки. Укладку производят придерживаясь шнура, и проверяют расположение и прямолинейность швов каждые три ряда уложенной тротуарной плитки. Укладка выполняется при помощи резинового молотка (киянки) лёгкими ударами по плитке. Каждые 3- 5 м. уложенной, но не уплотнённой тротуарной плитки, контролируют при помощи строительного уровня или правила.

Для обрамления мощеных участков используют бордюрные камни (бордюры бывают метровые и полуметровые). Их устанавливают перед укладкой наружной части мостовой, чтобы предотвратить поперечные смещения и осадку камней. Бордюр может быть видимый или скрытый. Если бордюр скрытый, то верх плитки должен превышать верх бордюра на высоту фаски.

Заделка швов и вибротрамбовка

После раскладки брусчатки покрытие уплотняется виброплитой. После первого уплотнения  на поверхность насыпают сухой просеянный чистый песок, таким образом, чтобы щели между плитами были просыпаны. Далее песок щеткой равномерно разметается по всей площади укладки и плотно забивается в швы, «связывая» покрытие в единое целое. Затем покрытие еще раз утрамбовывают виброплитой и наносят слой сухого просеянного песка. Второму слою песка дают «отлежаться» некоторое время, а потом снова прометают  площадку. Песок должен быть чистым и не содержать солей, глины и органических материалов, от которых образуются высолы и появляются растения. При заметании швов нельзя использовать цементно-песчаную смесь!

ВНИМАНИЕ!

1. Не производите укладку в дождливую погоду.

2. Не просыпайте швы смесью песка с цементом (это приводит к деформации декоративного слоя плитки).

3. Если ваш участок имеет «сложный» пучинистый грунт, то его смещение деформируют уложенную плитку.  В этом случае выполняется укладка брусчатки на бетонную подушку в качестве основания.

Бореалис | Плиты для патио | Techo-Bloc

Плиты для патио

Borealis

Описание

Внешний вид паркетного пола теперь доступен на открытом воздухе с этой деревянной плитой для патио, сделанной из бетона. Borealis доступен в двух вариантах ширины и трех привлекательных цветах. Профессионалы отрасли называют эти плиты trompe-l’oeils, и вы угадаете, из лиственных пород это или из бетона. Borealis выглядит и ощущается как деревянные доски и, самое главное, не требует ухода. Это означает отсутствие окрашивания палубы, обработки или гниения древесины. Благодаря нашей новейшей технологии Klean-Bloc, эта плита обладает дополнительной защитой от повседневного износа, такого как пятна, царапины и выцветание. Будь то ваш бассейн, переднее крыльцо, терраса на заднем дворе или патио, Borealis привнесет привлекательную эстетику натурального дерева на ваш задний двор устойчивым к атмосферным воздействиям и не требующим обслуживания способом.

Стиль

• Деревенский

Применение

• Дорожка
• Патио и терраса
• Сад
• Терраса у бассейна
• Открытый шаг

Горячий на блоке

Возможности макета

• Схема линейной укладки 01 для коллекции Borealis

• Схема линейной укладки 02 для коллекции Borealis

• Схема линейной укладки 03 для коллекции Borealis

• Схема линейной укладки 04 для коллекции Borealis

• Схема укладки «елочкой» 05 для коллекции Borealis

• Схема линейной укладки 06 для коллекции Borealis

• Схема линейной укладки 07 для коллекции Borealis

• Схема линейной укладки 08 для коллекции Borealis

• Схема линейной укладки 09 для коллекции Borealis

• Схема линейной укладки 10 для коллекции Borealis

• Схема линейной укладки 11 для коллекции Borealis

• Линейная схема укладки 12 для коллекции Borealis

• Схема линейной укладки 13 для коллекции Borealis

• Схема укладки «елочкой» 14 для коллекции Borealis

• Схема укладки «елочкой» 15 для коллекции Borealis

• Схема укладки елочкой 16 для коллекции Borealis

Технические характеристики

• Скачать ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Скачать РУКОВОДСТВО ПО УСТАНОВКЕ

• Скачать ГАРАНТИЯ

Загрузка сведений о продукте. ..

Абердин | Плиты для патио | Техо-Блок

Патио Плиты

Абердин

Описание

Будьте смелее или идите домой с плитой патио Aberdeen. Массивные и роскошные, размеры этой плиты упакованы отдельно для полной гибкости в дизайне вашего заднего двора. Универсальная по стилю плита Aberdeen может выглядеть традиционно, если установить ее по модульному принципу, интегрируя все ее размеры. Вы также можете добиться современного вида, установив его по линейным схемам, что достигается только с плитами 20 × 30 или 30 × 10 независимо друг от друга. Наконец, если вас действительно интересуют причудливые тенденции, этого можно добиться, укладывая блоки асфальтоукладчика Aberdeen 30×30 в шахматном порядке. Для того, чтобы имитировать натуральный голубой камень, выберите эту брусчатку цвета Azzurro. Воплотить ваши ландшафтные идеи в реальность стало проще благодаря дерзкому Aberdeen! Используйте эту плиту для дизайна террасы у бассейна, дорожек или патио. Aberdeen является частью коллекции мокрого литья, он удобен для пешеходов и оснащен нашей новейшей технологией Klean-Bloc для защиты от повседневного износа.

Стиль

• Современный
• Традиционный

Применение

• Дорожка
• Патио и терраса
• Сад
• Терраса у бассейна

Горячий на блоке

Возможности макета

• Схема модульной укладки 01 для плит Aberdeen

• Схема модульной укладки 02 для плит Aberdeen

• Схема модульной укладки 03 для плит Aberdeen

• Схема модульной укладки 04 для плит Aberdeen

• Схема модульной укладки 05 для плит Aberdeen

• Схема линейной укладки 06 для плит Aberdeen

• Схема укладки в шахматном порядке 07 для плит Aberdeen

• Схема линейной укладки 08 для плит Aberdeen

• Схема линейной укладки 09 для плит Aberdeen

• Схема линейной укладки 10 для плит Aberdeen

• Схема укладки елочкой 11 для плит Aberdeen

• Схема укладки паркета 12 для плит Aberdeen

Технические характеристики

• Скачать ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Скачать РУКОВОДСТВО ПО УСТАНОВКЕ

• Скачать ГАРАНТИЯ

Загрузка сведений о продукте.
