Технология изготовления монолитных бетонных лестниц – этапы процесса, фото, видео

Для сооружения бетонных лестничных конструкций можно использовать разные технологии, лестниц с помощью каждой из них возведено немало: монолитные, комбинированные, сборные и наборные. Но при общих достоинствах железобетонных изделий только монолитная имеет самую сложную конфигурацию и любые, не противоречащие стандартам, размеры.

Слева направо: монолитная конструкции, сооружение с элементами металлокаркаса, серийные заводские марши, наборные ступени

Компания «MONOLITHICSTAIRS» предлагает своим клиентам изготовление лестниц именно по этой технологии. Причем использовать самонесущий сварной каркас при производстве своих конструкций мы начали первыми, что повысило качество наших изделий многократно. Предлагаем всем своим потенциальным заказчикам ознакомиться с 4-мя этапами технологического процесса, чтобы убедиться в его основательности и надежности.

Только монолитная технология устройства лестниц позволяет создавать конструкции столь сложной геометрии

Будучи самой прочной из всех существующих, монолитная лестница может иметь более чем фантастический внешний вид

1. Расчет бетонной лестницы и составление проекта

Технология монолитных лестниц предусматривает тщательный расчет всех элементов конструкции. Связано это не только с необходимостью определения размеров сооружения, но и с обеспечением комфортности и безопасности его использования.

Парадные, фасадные лестницы

Парадные, фасадные лестницы

Парадные, фасадные лестницы

Парадные, фасадные лестницы

Парадные, фасадные лестницы

Парадные, фасадные лестницы

Парадные, фасадные лестницы

Важными характеристиками являются:

• Угол подъема. От него зависит, какой будет длина лестниц. Имея одинаковую высоту, длиннее будет та из них, что имеет меньший наклон. А это влечет за собой использование большего количества материалов на ее возведение.
• Размер ступенек. Определившись с длиной, рассчитывают габариты ступеней. Оптимальная их высота (Н) – 16-20 см, а ширина (L) – 27-30 см. Эти параметры соответствуют физиологическим возможностям человека, совершающего подъем и спуск. Формула, которой должны отвечать размеры – 2Н + L = 60-64 см.
• Ширина лестницы. Она обеспечивает удобное передвижение, а также позволяет осуществить перенос крупногабаритных вещей и мебели. Не рекомендуется сооружать сходы уже, чем 0,9 м.

Изготовление лестниц на 2-й этаж требует обязательного наличия проекта строительства, который начинают составлять только после рассмотренных расчетов.

2. Сборка опалубки для лестницы из бетона

Когда проект будет готов, начинается монтаж лестницы, технология предусматривает сооружение качественной опалубки. Она будет служить своего рода формой для заливки бетона. Для ее изготовления используют:

• Доски (обычно толщиной 3 см), которые оббивают пленкой, или водостойкую фанеру толщиной от 18 мм.
• Брус 100х100 мм.
• Арматуру и вязальную проволоку.
• Саморезы.

Основанием опалубки служит так называемый центральный щит, и уже к нему крепятся щиты для ступеней

Доски или фанеру сбивают, используя чертеж лестницы из проекта. Чтобы сделать опалубку максимально прочной, используют снизу и по бокам подпорки. Далее монтаж лестниц предусматривает укладывание арматуры внутри полученного каркаса. В тех местах, где будут устанавливаться перила, закрепляют пробки из дерева.

3. Заливка бетонной лестницы

Соорудив надежную опалубку, можно продолжать изготовление лестниц, технология требует далее заливки качественного бетона. Марка должна быть не ниже В15, а чтобы сделать его не слишком подвижным (защита от вытекания), в состав вводят щебень фракциями 10-20 мм.

Бетонирование начинают с нижних ступеней, и выполняют заполнение одного марша за прием. Для упрочения бетона необходимо его уплотнять, лучше всего строительным электрическим вибратором. Но делать это нужно осторожно, чтобы не касаться арматуры. Для предотвращения чрезмерно быстрого высыхания залитый раствор накрывают полиэтиленовой пленкой. Увидеть процесс заливки можно на видео:

Снимают опалубку, когда бетон приобретет не менее 80% своей прочности, т.е. не ранее, чем через 3-4 недели. При этой технологии лестниц облицовывать ее можно любым материалом. Причем монолитное основание обеспечивает отсутствие скрипа даже при деревянной отделке.

4. Отделка лестницы из бетона

При сооружении бетонной лестницы дизайн и технологии ее отделки можно использовать самые разные. Выбор варианта должен зависеть не только от предпочтений будущих хозяев, но и от стиля и декора окружения монолитной конструкции. Использовать можно:

• Дерево.
• Натуральный камень.
• Керамогранитную плитку.
• Ламинат.
• Ковролин.
• Клинкерную плитку и т.д.

Монолитные лестницы с отделкой (слева направо) из дерева, камня, ламината, ковролина

От типа, размеров и отделочного материала зависит конечная стоимость монолитной бетонной лестницы

Если Вы хотите, чтобы отделка лестницы была качественной и эстетичной, доверить ее нужно профессионалам. Специалисты MONOLITHICSTAIRS обладают необходимыми знаниями и навыками, позволяющими им выполнять облицовку монолита любым материалом. Заказывайте у нас изготовление бетонной лестницы (т. 8(495)998-95-64) и сможете воспользоваться отделочными услугами по цене ниже среднерыночной.

Изготовление монолитных лестниц пошагово

Лестницы из бетона отличаются надежностью, долгим сроком службы. Такие конструкции могут иметь необычный и даже фантастический дизайн. Технология изготовления монолитных лестниц включает важные этапы, которым необходимо неукоснительно следовать для получения крепкого сооружения.

Перечислим пункты, из которых состоит процесс производства монолитных лестниц.

1. Подготовка проекта

Сперва необходимо произвести расчеты и оформить все это документально. Это позволит создать конструкцию точного размера, а также обеспечит безопасность и комфорт эксплуатации.

При выполнении расчетов следует учесть:

• Угол подъема. От него зависит длина всего лестничного марша. Чем длинней лестница, тем меньше наклон. С одной стороны, это удобно для жильцов, с другой, потребует больше материалов и площади на нижнем этаже.
• Размер ступеней. Оптимальной шириной ступени является 27-30 см, высотой – 16-20 см. Такое сочетание наиболее удобно для эксплуатации человеком.
• Ширина лестницы. Это также важный параметр, от которого зависит удобство подъема/спуска, а также позволяет без проблем занести мебель и крупные предметы.

2. Выбор формы

В зависимости от того, сколько места отведено под монолитную лестницу, подбирается наиболее подходящая форма.

Наибольшее распространение получили следующие виды конструкций:

• Одномаршевая. Доступный по цене вариант, позволяет возвести конструкцию быстро и недорого. Для создания такой лестницы не требуется устройство боковых щитов опалубки.
• Двумаршевая. Опирается на одну из стен дома. Отличие от предыдущей – наличие площадки между двумя пролетами. Последние располагаются под углом относительно друг друга в 90 или 180С.

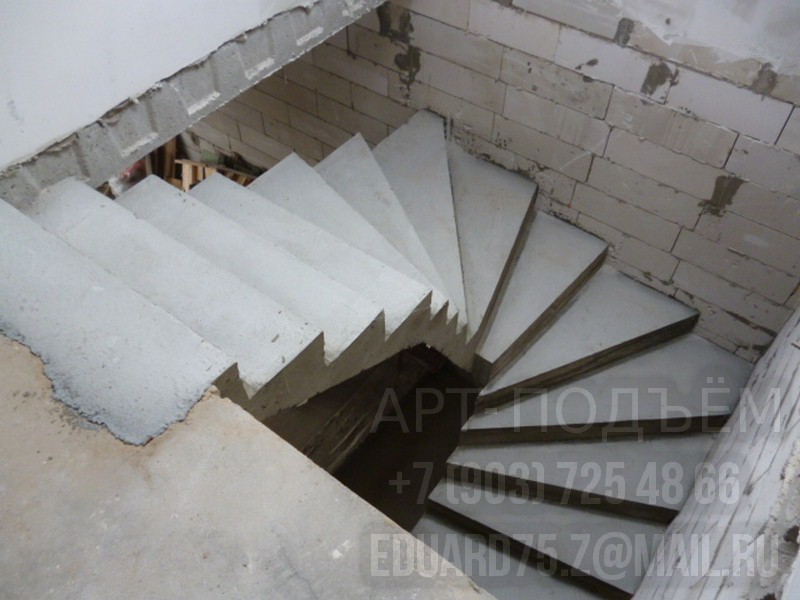

• С забежными ступенями. Это комбинация спиральной и двумаршевой. Угол поворота можно делать разным, но одна сторона опирается на периметральные стены.
• Спиральная или винтовая. Потребует сложной опалубки и специфического армирования. Главным достоинством такой конструкции является возможность установить ее даже в тесном помещении.

3. Подготовка опалубки

Технология изготовления монолитной лестницы предполагает наличие опалубки. В эту форму и будет заливаться бетон, после чего из нее вынимается готовое изделие.

Используемые материалы:

• доски, которые необходимо обить пленкой. Подойдет и водостойкая фанера;
• брус размером 100*100 мм;
• саморезы;
• арматура или вязальная проволока.

Сначала изготавливают центральный щит, а затем уже к нему фиксируют формы для ступеней.

Доски крепят друг с другом согласно чертежу. Для повышения прочности опалубки по бокам и снизу дополнительно фиксируют подпорки. Далее укладывается арматура. В местах установки перил предусматривают пробки из дерева.

4. Заливка бетона в формы

При выборе бетона важно брать марку, равную или выше В15, а для предотвращения вытекания в смесь добавляют щебень фракцией 10-20 мм.

Бетонируют сначала нижние ступени, заполняя за один прием один марш. Для повышения прочности бетона рекомендуется использовать электрический вибратор. Главное во время его работы не контактировать с арматурой.

Далее залитый в формы раствор укрывают полиэтиленовой пленкой.

5. Снятие опалубки

По истечении 3-4 недель опалубку снимают. Главное, дождаться, чтобы прочность бетона составила не менее 80%.

6. Отделка ступеней и перил

Технология изготовления монолитных лестниц включает еще один важный этап – отделку деревом, камнем, ламинатом, плиткой. В таком случает можно реализовать любые дизайнерские пожелания.

Если вы хотите чтобы монолитная лестница в вашем доме была надежной и эстетичной, рекомендуем приобрести у нас готовые изделия из бетона или элементы по отдельности. Компания «Время строить» предлагает монолитные лестничные марши и ступени высокого качества, изготовленные по современным технологиям.

пошаговая инструкция — Проектирование лестниц

20.12.2020

При строительстве многоэтажного дома не обойтись без безопасной и надежной конструкции, соединяющей их между собой. В этом случае удачным решением станет самодельная монолитная лестница, которая гармонично впишется в любой интерьер, а цена на нее будет сравнительно невысокой. При наличии определенных строительных навыков, необходимых инструментов и желания – у вас все получится, следуя подробным рекомендациям опытных строителей.

Содержание

С чего начать строительство?

Для начала необходимо выбрать тип и дизайн лестницы. Все дома (каркасные, кирпичные, деревянные) построены в разных стилях. Это необходимо учитывать при выборе типа межэтажной лестницы. Конечно, очень красиво смотрятся кованые лестницы в классическом стиле, а также лестницы из хрома/стекла. Однако они достаточно травмоопасны и дороги. Монолитные железобетонные конструкции намного прочнее и долговечнее металлических или деревянных каркасных моделей, а разнообразие отделки и дизайна практически безгранично.

Если промышленные бетонные лестницы обычно имеют простую конструкцию и состоят из прямых маршей, то внутренняя лестница может быть винтовой, изогнутой, Г-образной и т.п.

В жилых домах наиболее удобным решением является прямая двухмаршевая лестница с одна посадка. С ним проще работать, чем с намоткой, и он не занимает много места. Если лестница находится между стенами, разметку можно сделать прямо на них. Во всех остальных случаях потребуется полная опалубка. Затем следует рассчитать ширину и высоту ступеней.

Один лестничный марш содержит от 3 до 16 ступеней, при этом оптимальная высота и ширина одной ступени 15 и 28 см.

Подробный чертеж поможет вам не запутаться и рассчитать количество сырья. Если вам сложно сделать правильный и умелый набросок, вы можете найти фотографии в Интернете и скачать их. Здесь же можно найти формулу расчета материалов.

Запас материалов и инструментов

Вам потребуются следующие материалы и инструменты:

1. Бетон. Для внутренней лестницы следует выбирать легкие и пористые материалы, учитывая, что лестница будет опираться на несущие плиты и оказывать на них дополнительную нагрузку. Также вам понадобится песок и вода и бетономешалка для смешивания раствора. Для обратной засыпки можно использовать такие материалы, как щебень, гравий, песок или их комбинацию.
2. Фанера и опалубочные плиты.
3. Арматура и металлические уголки для усиления конструкции.
4. Шлифовальный станок, перфоратор и шлифовальный станок.
5. Уровень, линейка, нейлоновые нитки, лазерный или любой другой уровень.

В данном случае решающую роль должна играть не цена, а качество материалов, ведь речь идет о здоровье и безопасности ваших близких.

Монолитные бетонные лестницы всегда должны возводиться непосредственно на строительной площадке и монтироваться не после отделочных работ (как, например, деревянные лестницы), а одновременно со строительством дома.

Пошаговая инструкция по установке лестницы

Ниже приведен алгоритм строительных работ.

1. Опалубка. Это самый важный и сложный момент во всем процессе. Для опорной стойки следует использовать квадратную балку. Чем она толще, тем надежнее будет конструкция. Начинайте установку опалубки с лестничной площадки. После этого монтируют опалубку для ступеней.
2. Вязка арматуры – каркас. Для этого потребуется арматура диаметром не менее 12 мм. Все горизонтальные элементы должны монтироваться непосредственно в стену. Затем их следует соединить между собой проволокой и крючками.
3. Арматурный каркас может быть обшит фанерой и досками. В завершение вам предстоит сделать фланец на опалубке. Он будет выполнять роль ограничителя при заливке бетонного раствора и основы для ступеней. Металлические угольники сделают всю конструкцию опалубки более прочной.
4. Качество опалубки определяет окончательный вид лестницы и ее эксплуатационные характеристики. Поэтому следует внимательно посмотреть на готовую опалубку и сгладить все неровности, стыки и т. д. при помощи шпаклевки и рубанка.
5. Теперь можно приступить к заполнению ступеней любым из вышеперечисленных материалов. Главное хорошенько утрамбовать, засыпая песком до образования ровной поверхности без отверстий. Для лучшего эффекта следует поливать засыпку в местах, откуда ушел воздух. Материал даст усадку, и вы сразу же сможете вылечить дефекты.
6. Ступени желательно покрыть гидроизолятором для предотвращения контакта бетона с засыпкой.
7. Заливка бетона начинается с первых двух шагов. Его следует заткнуть железными прутьями, чтобы удалить воздух внутри. Затем бетон следует провибрировать, продавить через опалубку и разровнять кельмой, и так до конца.
8. Через неделю можно снять опалубку ступеней, а через две — опалубку самой лестницы. Готовую конструкцию необходимо отшлифовать на специальной машинке – осталось только отделать лестницу на свой вкус.

Вот и все — ваша лестница готова! Не забудьте сделать фото на память – вам есть чем гордиться, ведь вы справились со всеми работами самостоятельно и сэкономили достаточно денег.

Как видите, это не так уж и сложно. Если вы уже построили лестницу из монолитного бетона и у вас есть фотографии с результатом, поделитесь личным опытом, комментариями и советами. Кому-то это будет полезно, и мы считаем это очень интересным.

Поделиться Артикул:

Теги:

монолит

Опалубка для бетонных лестниц | Бетонная конструкция лестницы

Лестничные формы представляют собой устройства временного ограждения, которые часто используются в конструкции железобетонных лестниц. Сначала нарисуйте опалубку будущего здания. Рассчитайте нагрузку на подвеску в указанном месте. Вы рассчитываете количество оборудования и расходных материалов.

Аппарат

Кромки доски 25-30 мм, фанера водостойкая 20 мм. Арматура диаметром 10-20 мм. Прутки имеют сечение 10-10 мм. Стыковка и кастомизация — это основы дизайна в будущем, без прорезей и скосов. Для этого необходимо использовать шурупы, а гвозди использовать не рекомендуется, так как вынуть их из досок будет сложно.

Убедитесь, что у вас есть необходимые инструменты:

Изделия могут быть изготовлены по индивидуальному заказу в соответствии с уровнем индивидуальной настройки Отвес Механические ручные пилы или электролобзики Наборы электрических сверл или отверток; Молоток.

Усиление

Чаще всего для повышения прочности используется ребристая арматура. В этом изделии много мягких скрученных проволочных элементов. Бетонные монолитные лестницы требуют одной ступени снизу вверх, начиная снизу. Делая ее более плотной, участки примесей препятствуют растворению опалубки по Витецкому.

Применение электровибраторов необходимо для устранения воздушных полостей в бетоне. Опалубку для лестницы демонтируют, когда бетон полностью затвердеет и испытан на прочность.

Установка опалубки для лестниц

При установке опалубки между двумя стенами, примыкающими друг к другу, необходимо выполнить следующие действия:

• Составьте план расположения лестницы на стене.

№

• Опалубка этой стены опирается на деревянные рейки из двутавровых балок и 15-сантиметровые гвозди.
• Они были залиты бетоном после установки стойки. Винтовые распорки прикрепляют забитыми клиньями.
• Укладка досок стопкой, сверху укладка гонта, шлифовка торцов.
• Затем скрутите стержни и проволоку вместе для усиления.
• Теперь вы можете начать обработку шагов. Приложите доску к стене и закрепите ее дюбелем. Следите за металлическим уголком с правой стороны сборки. Длинные гвозди скреплены дробовиком.
• Все уровни здания измерены и скорректированы.
• В идеале бетон должен быть залит в изделие точно и точно.

Типы опалубки для лестниц

Деревянный пол

Специальные зажимы вначале размещают по одной доске, чтобы между досками не было промежутка. После их прибивания все равно необходимо использовать деревянные клинья.

Мобильный

Он портативный, разбирается и может перемещаться несколько раз. На крупных предприятиях и стройках этот способ является наиболее выгодным и применяется чаще всего для изготовления лестничных каркасов.

Пленка для перекрытия

Создать этот продукт легко, сложно и быстро. На каждую ступеньку лестницы, согласно ее номеру, наклеивается специальная полиэтиленовая пленка. Возможно повторное использование бетона.

Винтовая лестница

Опалубка для винтовых лестниц – самая сложная и трудоемкая. Из-за необходимости проектирования каждого элемента в отдельности усложняется технологический процесс.

Таким образом, бетонная опалубка винтовой лестницы надежно закреплена, закреплена и проверена. При установке лестницы можно перед заливкой бетона для крепежа установить дополнительную плиту, из которой впоследствии будут сформированы боковины.

Рабочий процесс

Можно стоять на брусьях сечением 100 мм на 100 мм с интервалом 40-60 см. Чтобы опалубка и арматура поддерживали конструкцию, лаги необходимо крепить большим количеством бревен, избегая неровностей и воздушных пробок.

Балка длиной 3 м может выдержать 150 кг при размерах 100 на 100 мм. Исходя из этого, определите, сколько реквизита вам нужно. Для улучшения конструкции еще можно установить поперечины.

Маршевые лестницы

При установке опалубки лестничных маршей важно соблюдать строгие правила. К двум сервантам шириной 20 см прикрепите брусья, которые будут опираться на под-ступенки. Тогда вы сможете использовать доски толщиной 40 мм. Добавьте еще одну точку фокусировки к конструкции. Установите колья в землю перед заливкой бетона, а затем удалите все неровности с поверхностного слоя рашпилем после того, как колья высохнут. Конструкция предназначена для поддержки бетонной лестницы, независимо от количества ступеней и дизайна.

Заключение

Различные формы лестницы должны быть построены в строгой последовательности на первом этапе проекта.
