Как выбрать телевизионный кабель?

Выбирая кабель для стандартной или цифровой техники, желательно ознакомится с возможностями телевизора и оборудования, через которое поступает сигнал. Определить эффективность кабеля по толщине, диаметру, срезу, маркировке – это пустая трата времени. Необходим комплексный подход.

Технические характеристики

Итак, какой телевизионный кабель лучше выбрать? Провода для кабельного телевидения всегда, имеют круглую форму в отличие от силовых конструкций. Толщина провода для современного телевизора и тюнера варьируется от 4 до 8 мм, хотя в продаже имеются и специфические варианты.

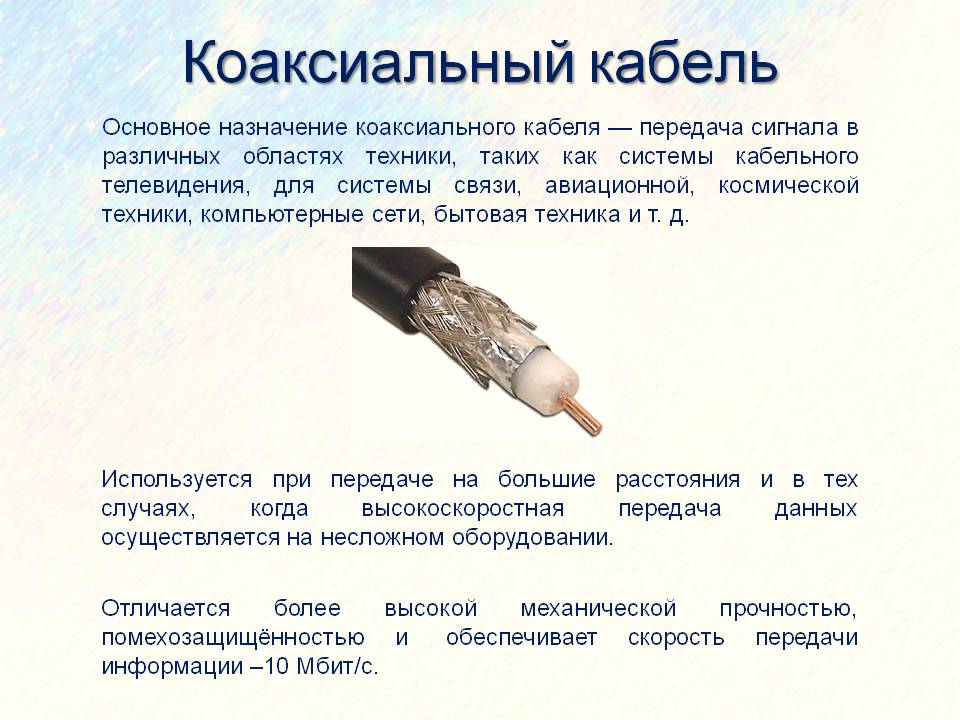

На срезе кабель выглядит как наслоение концентрических кругов. Верхние покрытия – это защита от механических повреждений, сердцевина – это сам проводник. Между ними располагаются дополнительные конструкции, влияющие на качество передачи сигнала. Рассмотрим срез телевизионного кабеля подробнее (от центра к внешней части):

• Медная или стальная жила (от 0,3 до 1,1 мм), материал по которому проходит электрический сигнал.
• Диэлектрик, пластик белого цвета, отделяет металл от других компонентов.
• Экран для провода – сочетание фольги и оплетки (металлической сетки). Фольга увеличивает долговечность изделия. Форма оплетки (крестообразное плетение) влияет на качество и скорость прохождения сигнала. Два варианта оплетки – оптимальный вариант для тех, кто не знает, как выбрать телевизионный кабель.
• Внешняя оплетка. Защита от царапин, деформации, чрезмерных нагрузок. Изготавливается из полиэтилена или поливинилхлорида. Цвет материала не играет особой роли, бывает черным или белым.

Чем больше слоев, тем выше срок эксплуатации кабеля, однако не забывайте и о других характеристиках, влияющих на стоимость изделия и виды телевизионных кабелей. Подбирая размеры, определитесь с частотным диапазоном оборудования. У эфирных и спутниковых тюнеров диапазон частот значительно отличается.

Диаметр кабеля

Эта характеристика влияет на возможности вашего телевизора. Провод диаметром до 3,5 мм пропускает частотные волны только в метровом диапазоне. Устройство покажет вам стандартные государственные каналы. Для просмотра других программ понадобится кабель, работающий в дециметровом диапазоне (от 3,5 мм и выше). Используя слишком тонкие провода, забудьте о спутниковом вещании.

Если вы не знаете, как выбрать телевизионный кабель, воспользуйтесь этим правилом. Толстый кабель снижает потери сигнала без использования дополнительных приставок и антенн.

Устарелые, но доступные провода

Если сами вы не знаете, какой телевизионный кабель выбрать, вам наверняка предложат классический РК-75 с единственным экранирующим слоем. Это марка используется для телефонной и любительской радиосвязи. Это весьма ненадежный вариант, слишком высокий уровень затухания сигнала. У каждого кабеля свой коэффициент затухания, то есть соотношение длины и частоты сигнала. Таким образом, определяются типы телевизионных кабелей. Величина измеряется в децибелах (дБ на 100 метров).

Оптимальный вариант телевизионного кабеля

Универсальный лучший телевизионный кабель – это миф для покупателей новичков. Важно определить не количество функций, а диаметр конструкции (не менее, 4-8 мм), узнать из какого материала сделано экранирующее покрытие. Как правило, это фольга и медная оплетка (сетка из проводов) покрытая слоем олова.

Неправильно скрученное изделие несет очень большой риск, что сигнал поступит на тюнер с искажением. Если вы купили перекрученный телевизионный кабель, характеристики его будут радикально отличаться от оригинала. Устранять изломы внутри телевизионного провода – весьма сложное и не практичное занятие. Поэтому важно не только выбрать телевизионный кабель, но и правильно его использовать.

Как выбрать антенный телевизионный кабель, какой тв шнур лучше

Антенный телевизионный кабель — как выбрать шнур для кабельного и цифрового тв и как правильно подключить антенный кабель.

Для того, чтобы смотреть телевизор, необходим не только собственно телевизионный приёмник, но и возможность использовать качественную антенну, которая обеспечит получение телевизионного сигнала. Для того, чтобы обеспечить поступление сигнала на телевизор, нужен специальный кабель.

Если он был выбран неправильно или является повреждённым, то качество просмотра обеспечить не получится.

Такой кабель с одной стороны будет подключён к антенне, с другой — к ресиверу или телевизору.

Даже если применяется хороший кабель, при подключении нужно проверять качество подсоединения. При этом следует учитывать, что неплотное прилягание, пятна грязи или следы коррозии смогут значительно снизить качество получаемого телевизионного сигнала.

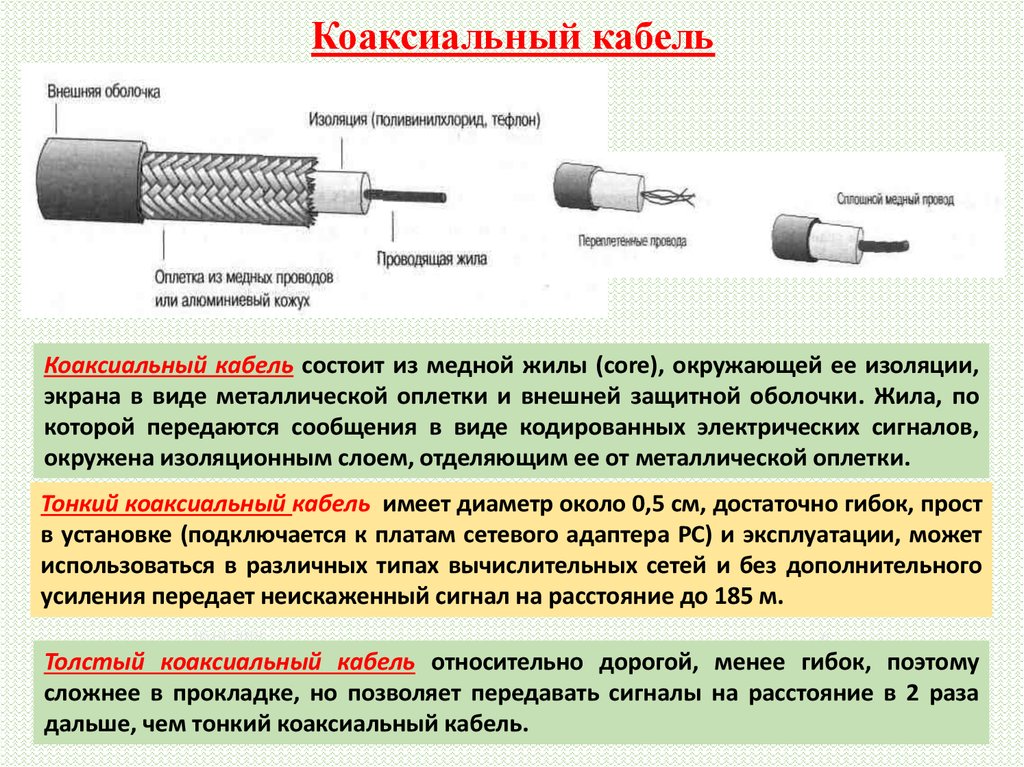

Для того, чтобы телевизионный кабель мог хорошо выполнять свои функции, он включает в себя следующие составные части:

1. Внутри его находится одинарный провод или материал, включающий в себя несколько жил. В некоторых случаях для этого может быть использована тонкая медная трубка.

2. Вокруг расположен слой изоляции, который также увеличивает механическую прочность кабеля.
3. Далее имеется металлическая оплётка, которая обеспечивает экранирование от помех. Он может быть изготовлен из фольги или из тонкой проволоки.
4. Существует ещё одна оболочка, которая служит вторым проводником.
5. Далее расположен ещё один защитный слой.

Кабели для различных видов антенн устроены похожим образом. Разница состоит в особенностях используемых материалов и характеристиках кабеля.

Содержание

1. Виды телевизионных кабелей
2. SAT 703
3. РК 75
4. DG 113
5. Выбор антенного кабеля для разных условий и возможностей
6. Как проложить антенный кабель и подключить антенну

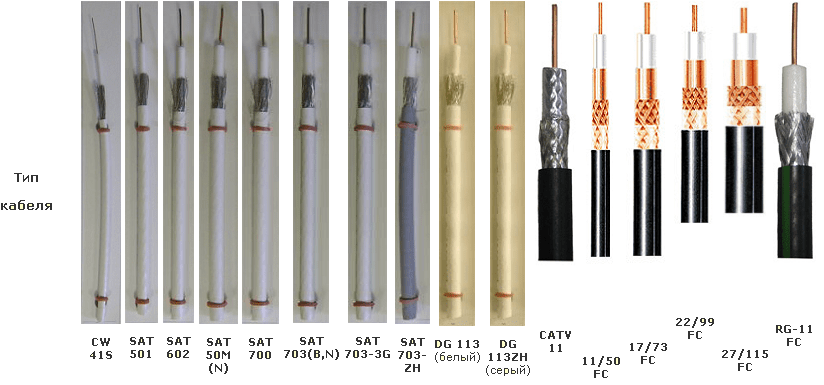

Виды телевизионных кабелей

Существует несколько наиболее распространённых марок кабелей. Далее рассказано об их особенностях.

SAT 703

Этот тв кабель сочетает высокое качество передачи сигнала и значительную механическую прочность. Он подходит для соединения антенны, которая находится на расстоянии до 50 метров.

Кабель используется для работы как с наружными антеннами, так и с теми, которые находятся внутри помещения. Показатель усиления составляет примерно 80 дБ. Этот кабель подойдёт также в тех случаях, когда требуется использование разветвителя. Оболочка сделана из полиэтилена и имеет белый цвет.

РК 75

Это кабель российского производства. Наружная изоляция сделана из поливинилхлорида и обеспечивает высокую защищённость при использовании. Оплетка сделана из лужёной меди.

Имеется высокая устойчивость к различным температурным условиям. Кабель может эксплуатироваться при температурах от -60 до +60 градусов. Он защищён от воздействия ультрафиолетовых лучей и является нечувствительным к осадкам. Одним из достоинств является доступная цена.

DG 113

Подойдёт для использования с любым типом антенны — спутниковой, цифровой или эфирной. Использование углеводородного слоя на вспененном диэлектрике обеспечивает мощную защиту от влаги.

Практически никогда не происходит растрескивания при длительной эксплуатации. Производитель утверждает, что срок службы кабеля не менее 15 лет. Обычно используется для проведения наружной прокладки.

Выбор антенного кабеля для разных условий и возможностей

Чтобы правильно выбрать телевизионный кабель, нужно сначала обратить внимание на следующее:

1. Нужно учитывать, для какого типа вещания его необходимо приобрести — для аналогового или цифрового.
2. Требуется определиться с тем, сколько устройств планируется подключать к антенне.
3. Поможет, если владелец предварительно составит схему расположения кабеля и его подключение к устройствам.
4. Нужно учитывать, где именно расположена антенна — в комнате, на наружной стене, в подъезде или на крыше.
5. Нужно учитывать, на какое расстояние будет передаваться телевизионный сигнал по кабелю. Если оно будет значительным, выгоднее приобрести более качественный кабель.

Для того, чтобы обеспечить качественное соединение необходимо, чтобы сопротивление кабеля было не меньше 75 Ом.

Внешняя оболочка кабеля может быть сделана из полиэтилена или из поливинилхлорида. В первом случае она имеет белый цвет, во втором — чёрный. Если антенна расположена на улице, чаще выбирают тот, который имеет оболочку из поливинилхорида. Такой кабель считается более защищённым от неблагоприятной погоды.

Однако нужно учитывать, что кабель SAT 703 также подходит для этой цели, хотя его защитный слой сделан из полиэтилена и имеет белый цвет.

Кабель SAT 703:

Толщина оболочки обеспечивает прочность обеспечивает устойчивость к изгибу. Защищённость от механических повреждений способствует увеличению срока эксплуатации кабеля.

В качестве центральной жилы выгодно использовать медный провод. Принято считать, что он обеспечивает более качественную передачу сигнала и обеспечивает более высокую защиту от случайных повреждений.

Другие варианты центральной жилы также активно используются. Толщина провода должна находиться в пределах от 0,3 до 1,0 мм. Предпочтительнее выбирать провод большего сечения. Это будет способствовать уменьшению затухания при передаче сигнала.

При выборе толщины кабеля необходимо учитывать следующее. Более тонкий легче прокладывать, так как он обладает лучшей способностью к изгибу. На коротких расстояниях он сможет обеспечить высокое качество передачи сигнала. Более толстый провод позволяет получать хороший сигнал на более значительных расстояниях, но будет трудно сгибаться, что иногда может создавать проблемы при прокладке. При необходимости может потребоваться докупить усилитель сигнала.

Для определения длины кабеля удобно пользоваться предварительно составленной схемой. Нужно по ней рассчитать требуемую длину. Покупать лучше с небольшим запасом. Это необходимо, например, в том случае, если в дальнейшем расположение кабеля будет изменено или он будет случайно повреждён.

Как проложить антенный кабель и подключить антенну

Чтобы осуществить подключение, необходимо учитывать месторасположения антенны. В городских квартирах она может располагаться на наружной стене дома, в помещении или на крыше дома.

В последнем случае речь обычно идёт об антеннах, предназначенных для коллективного пользования. В частном доме ситуация аналогичная — здесь также антенна может быть расположена внутри дома, на его стене или крыше.

Подключение к общей антенне в многоквартирном доме:

Для того, чтобы подключиться к антенне, необходимо приготовить следующее:

1. Кабель для подключения.
2. F-коннектор обеспечивает качественное соединение кабеля с антенной, которое не допускает искажения передаваемого телевизионного сигнала или появления помех.
3. Сплиттер необходим в тех ситуациях, когда к одной антенне требуется подключить несколько устройств, которые получают телевизионный сигнал. Каждый сплиттер имеет определённое количество разъёмов, которое ограничивает максимальное количество подключённых аппаратов.
4. Может применяться антенная розетка. Её использование выгодно в тех случаях, когда владелец хочет скрыть провода в стене.
5. Антенное гнездо обеспечивает непосредственное соединение кабеля с телевизором. Оно имеет два разъёма — один из них предназначен для подключения F-разъёма кабеля, другой соответствует тому разъёму, который имеется на телевизоре или на ресивере.

Детали, которые применяются для подключения антенного кабеля:

В некоторых случаях, если используется слишком длинный кабель, в нём происходит затухание полученного сигнала, которое снижает качество просмотра телевизионных телепередач. В такой ситуации выгодно применять соответствующий усилитель.

Когда антенна расположена на улице, она может быть уязвима для попадания молнии. Предотвратить ущерб в такой ситуации поможет установка грозозащиты.

При подключении к общей антенне в многоквартирном доме обычно на лестничной клетке в распределительном щите предусмотрены специальные гнёзда для подключения с использованием F-разъёма. Если используется собственная антенна, кабель должен быть заведён внутрь помещения.

Как обжать и подключить телевизионный кабель F разъем:

При планировании нужно учитывать конфигурацию помещений, количество и расположение телевизионных приёмников. Например, если в квартире или доме имеются два телевизора, то для показа передач потребуется использовать сплиттер, к которому будут подключены кабели к каждому из устройств. При наличии одного телевизора нет необходимости использовать разветвитель.

Определившись с расположением, нужно составить схему прокладки проводки. Если применяется сплиттер, его необходимо расположить в таком месте, откуда удобно будет тянуть провода к каждому приёмнику.

Во время прокладки кабеля требуется учитывать следующее:

1. Если при установке образуются резкие перегибы, то это может привести к снижению качества показа и к повреждению провода. Таких ситуаций следует избегать.
2. При скручивании повышается вероятность образования помех. Это заметно снизит качество получаемого телевизионного сигнала.
3. Чем больше будет длина кабеля, тем выше рекомендуется выбирать качество сигнала. Если она превосходит 35 метров, то необходимо воспользоваться усилителем.
4. Большую роль играет качество сетевого электропитания. Если там, где происходит прокладка кабеля, имеется высокая вероятность резких скачков напряжения, то стоит воспользоваться стабилизатором.
5. Там, где в доме находятся мощные источники тепла, их стоит избегать при прокладке провода. Длительное воздействие тепла может снизить качество его работы.
6. Те, кто использует в квартире гипсокартонные или аналогичные стены, должен для кабеля использовать специальный короб в тех случаях, когда прокладка происходит за ними.
7. Нужно избегать силовых линий или бытовых приборов, у которых имеются сильные пусковые токи. Если нарушить это правило, то возникнут помехи при передаче сигнала.
8. Рекомендуется на каждом участке использовать цельный кусок кабеля. Если разбить на несколько кусков, качество работы ухудшится.

Обжим тв кабеля

После того, как прокладка кабеля будет завершена, нужно проверить качество работы, включив телевизор. Если установка была выполнена правильно, качество вещания будет хорошим.

Кабели, коаксиальный кабель, кабельные разъемы, адаптеры, аттенюаторы, микроволновые детали

Рост приложений для беспроводной связи и высокоскоростной передачи данных только расширил использование коаксиальных кабелей за пределы традиционных видео и телекоммуникационных применений. С ростом и стандартизацией коаксиальных кабелей для широкого спектра приложений коаксиальные кабели стали очень привычными в домах, офисах, телекоммуникационных объектах, железнодорожных платформах, промышленных предприятиях и государственных/общественных службах безопасности. Эта диверсификация приложений также привела к диверсификации типов, марок и производителей коаксиальных кабелей. Обеспечение правильных вопросов и правильных соображений может помочь избежать каких-либо сбоев при установке, которые теперь обходятся дороже, чем когда-либо.

Следующие советы и часто задаваемые вопросы помогут вам принять правильное решение при выборе коаксиального кабеля для ваших конкретных нужд.

Знание требований и параметров приложения

Первым шагом всегда является знание того, какую проблему необходимо решить. В случае коаксиального кабеля это знание качества сигналов, которые будет передавать кабель. Важными факторами являются частотный диапазон и уровни мощности передаваемых сигналов. Другие переменные включают радиочастотную и электромагнитную среду, через которую будут проходить сигналы, а также длину маршрутизации и сложность маршрутизации. Бюджет проекта и любые нормативные требования также будут играть важную роль в принятии решения, связанного с конкретным коаксиальным кабелем, выбранным для приложения.

Выберите правильный импеданс

Используются два основных импеданса кабеля: 75 Ом и 50 Ом. Невозможно определить внешнее сопротивление коаксиального кабеля, если нет видимой маркировки, и их перепутывание может привести к повреждению разъемов оборудования, самих устройств или, по крайней мере, привести к снижению производительности системы. Кабели с сопротивлением 75 Ом обычно используются для видеоприложений, а кабели с сопротивлением 50 Ом чаще используются для передачи данных и беспроводной связи, хотя иногда они пересекаются. Тип оборудования и устройств, требующих соединения, будет определять импеданс используемого кабеля.

Выберите правильную длину в зависимости от затухания

Энергия сигнала теряется в виде тепловой энергии из-за сопротивления проводников, коэффициента рассеяния диэлектриков и других факторов, связанных с качеством материала коаксиального кабеля. Затухание кабеля является мерой потерь на единицу длины коаксиального кабеля. Для приложений с очень маломощными сигналами или с очень длинными требованиями к маршрутизации без усилителей или усилителей сигнала, вполне вероятно, что может потребоваться кабель с малыми потерями для удовлетворения требований к минимальной мощности сигнала на приемном конце коаксиального кабеля. Если затухание коаксиального кабеля достаточно низкое, усилитель мощности сигнала может не потребоваться, а более дорогой кабель с малыми потерями может стоить вложений.

Характеристики кабеля зависят от частоты

Каждый коаксиальный кабель имеет несколько рабочих параметров, которые изменяются в зависимости от частоты и описаны в технических описаниях. Это включает характеристики затухания и мощности. Как правило, высокочастотные сигналы страдают от больших резистивных потерь, следовательно, большего затухания. Более того, на определенной достаточно высокой частоте коаксиальный кабель начинает действовать как волновод и очень плохая линия передачи в ТЕМ-режиме. Это известно как частота среза, и она должна быть намного выше самой высокой частоты любых желаемых сигналов передачи.

Разные кабели имеют разную номинальную мощность

В зависимости от диаметра кабеля, типа центрального и внешнего проводников и качества кабеля разные кабели будут иметь разную максимальную допустимую мощность. Эти рейтинги могут быть указаны в непрерывных, средних или пиковых значениях мощности, и они действительно подразумевают разные вещи в зависимости от того, какой тип сигналов ожидается. Также могут быть указаны максимальное напряжение и номинальный ток. Важно отметить, что этот рейтинг также будет зависеть от частоты, и следует выбирать кабель с хорошим запасом прочности. Если номинальная мощность коаксиального кабеля превышена, может возникнуть риск искрения, ускоренного старения, разрушения диэлектрика, воспламенения и других неблагоприятных режимов отказа.

Не все коаксиальные кабели имеют одинаковый экран

Существует несколько типов плетеных, многожильных, фольгированных, цельных, гофрированных и других форм и стилей наружных проводников и экранирования. Некоторые кабели могут иметь несколько слоев экранирования за пределами внешнего проводника для дальнейшего уменьшения помех, принимаемых и передаваемых от коаксиального кабеля. Различные типы внешних проводников и экранов также обеспечивают устойчивость к раздавливанию, большую жесткость/гибкость и меньшее затухание. Для многих приложений бюджет является тем, что ограничивает качество и количество внешних проводников и экранов, доступных для коаксиального кабеля.

Как будет проложен кабель?

Различные приложения часто имеют очень разные потребности в маршрутизации. Большие промышленные помещения на открытом воздухе предъявляют иные требования, чем в машинном оборудовании или в корпусе самолета. От сборок до сложных зданий — коаксиальные кабели предназначены для удовлетворения потребностей практически в любой среде. Коаксиальные кабели имеют несколько различных спецификаций, которые определяют их для определенного типа прокладки, включая радиус изгиба, максимальную нагрузку или неподдерживаемую прокладку, ветровую нагрузку и многие факторы окружающей среды и рейтинги. Как правило, эта информация должна быть доступна покупателю кабеля, и если нет, то точные детали требований к прокладке могут быть столь же важны, как и электрические характеристики кабеля. Различные материалы и слои оболочки часто доступны для помощи при установке, так как некоторые приложения требуют относительно грубого обращения во время прокладки.

Какие типы разъемов необходимы?

Существует много типов коаксиальных кабелей и столько же разъемов для коаксиальных кабелей. Тип коаксиального разъема зависит от согласующего устройства, системы или другого межсоединения, с которым будет соединяться коаксиальный кабель. Однако некоторые кабели могут лучше подходить для определенных типов разъемов в зависимости от размера, типа экранирования, типа центрального проводника, дополнительных слоев и типов используемых металлов. Избегание контакта между различными металлическими проводниками может быть важным, так как это может привести к коррозии, снижению производительности и возможному выходу из строя.

Некоторые коаксиальные кабели могут быть слишком маленькими или слишком большими для определенных коаксиальных разъемов, которые не предназначены специально для этого кабеля. Многие поставщики также предлагают коаксиальные разъемы, оптимизированные для конкретного кабеля. Для приложений с низким PIM или малыми потерями также могут потребоваться специализированные разъемы с более высокими характеристиками. Коаксиальные соединители также могут быть прикреплены к кабелям несколькими способами, включая обжим, пайку, запрессовку без инструментов и многие другие способы. Не все кабели рассчитаны на определенные типы соединений, и это следует учитывать.

Должен ли я купить коаксиальный кабель или коаксиальную сборку?

Из-за разнообразия и требований к применению коаксиальных разъемов на кабелях многие поставщики предлагают коаксиальные сборки, предварительно собранные для конкретного использования. Если известны длина, рабочие параметры и тип коаксиального соединителя для конкретного применения, лучшим выбором может быть кабельная сборка. У Pasternack есть отличный инструмент, который поможет покупателю разработать наилучшую кабельную сборку для приложения.

Нормативные требования и специальные установки

Некоторые приложения, такие как военные, правительственные, авиационные, космические, военно-морские и промышленные установки, имеют особые правила и требования к характеристикам коаксиального кабеля. Это отраслевые, общественные и правительственные постановления, которые часто должны быть соблюдены, прежде чем кабель можно будет аттестовать для использования. Это может быть довольно сложно иметь в виду, и эксперт, вероятно, является лучшим ресурсом для этих особенностей.

Специальный кабель

Существует множество специальных приложений, таких как испытания и измерения, научные эксперименты, спутники и высокопроизводительные радары, для которых требуются специально разработанные коаксиальные кабели. Помимо нормативных стандартов, эти кабели часто должны соответствовать конкретным требованиям и соответствовать многим нестандартным категориям. Эксперт может помочь сориентироваться в этих вариантах и ​​помочь покупателю выбрать лучший вариант для своих конкретных потребностей.

Поддельные кабели и подделки

К сожалению, Интернет сделал подделку и незаконную продажу поддельных коаксиальных кабелей более доступными. Использование любого другого кабеля, кроме подлинного, может быть незаконным или угрожать безопасности операторов и оборудования. Выбор только квалифицированных поставщиков с отличной репутацией и системами управления качеством является лучшим сдерживающим фактором потенциальных потерь от инвестиций в контрафактные и поддельные коаксиальные кабели.

Полное руководство по телевизионным портам: как подключить телевизор

Узнайте больше о портах на задней панели телевизора и о том, что вам нужно для наилучшего качества изображения и звука.

Рэйчел Оукс
Под редакцией Микайлы Риверы

Поделиться | 3 января 2023 г.

Телевизионные технологии развиваются стремительно. Вы можете быть озадачены множеством различных портов на задней панели телевизора. Мы знаем вашу боль, поэтому составили это руководство, чтобы вы знали, какие кабели к каким портам подходят и почему. Мы надеемся, что это поможет вам намного быстрее насладиться необычными функциями вашего нового смарт-телевизора.

Перейти к:

• Углубленная направляющая портов
• Как подключить порты, не соответствующие
• Как подключить видеорегистратор к телевизору
• ТВ портов: от лучшего к худшему

Подробное руководство по портам

Ниже вы можете найти порты по названию и изображению, узнать о типе и качестве сигнала, узнать, какие устройства используются с каждым портом, и получить ответы на каверзные вопросы о назначении и потенциале ваши телевизионные порты.

Обзор портов ТВ

Порты ТВ видео

Порты аудио ТВ

Другие порты ТВ

Глоссарий портов о различных портах, с которыми вы столкнетесь

900

• Тип сигнала: Это относится к способу передачи данных через соединение — либо в виде высококачественного цифрового сигнала, либо в виде аналогового сигнала более низкого качества.
• Максимальное разрешение: Применительно к видеопортам воспринимаемая резкость и четкость изображения. Большие числа, такие как 1080p, лучше, чем меньшие числа, такие как 480i, но 4K Ultra HD является лучшим.
• Связанные устройства: Это устройства, которые вы можете подключить к телевизору через соответствующий порт.

Почему у HDMI отдельный раздел? Потому что это один из самых полезных и наиболее распространенных портов на вашем телевизоре. Порты HDMI на вашем телевизоре можно использовать для видео, аудио, компьютеров и даже превратить ваш обычный телевизор в смарт-телевизор!

Другие названия: Медиа-вход высокой четкости
Тип сигнала: Цифровой
Максимальное разрешение: 4K Ultra HD устройства

См. соответствующий кабель

Что такое порты HDMI?

HDMI, или «Медиа-вход высокой четкости», — это универсальный порт для всех ваших современных устройств. Порты HDMI в вашем телевизоре используются как для видео, так и для аудио. Кроме того, большинство компьютеров имеют возможности HDMI, поэтому вы можете использовать кабель HDMI для подключения компьютера к телевизору. Вы даже можете подключить потоковое устройство, такое как Roku или Amazon Fire TV Stick , чтобы превратить ваш старый телевизор в смарт-телевизор.

Если вы хотите подключить один кабель и все готово, вам понравится простота настройки телевизора с HDMI.

Всегда ли порты HDMI являются лучшим вариантом подключения?

Поскольку HDMI передает данные в цифровом виде — без сжатия или искажения информации, — он обеспечивает высочайшее качество изображения и звука.

Однако некоторые люди предпочитают привычный звук аналогового аудио. Вы можете поиграть с тем, как вы подключаете свою звуковую систему, чтобы узнать, что вам больше нравится.

Что такое HDMI ARC?

Телевизионный порт с надписью «HDMI ARC» или «HDMI Audio Return Channel» настроен как для отправки, так и для приема аудиоданных. Этот порт отлично сочетается со звуковой системой , потому что вы можете подключить все остальные устройства к A/V-ресиверу и использовать один кабель для подключения ресивера к телевизору. Это довольно гладко!

Порты Video TV

Компонентный

Другие названия: Компонентное видео, компонентное аналоговое видео (CAV) и Y/Pb/Pr
Тип сигнала: Аналоговый
Максимальное разрешение: 1080p
Связанные устройства: Цифровые видеорегистраторы, медиаплееры и игровые приставки предыдущего поколения

См. соответствующий кабель

Что такое компонентные видеопорты?

Компонентные видеопорты — это красный, синий и зеленый AV-порты вашего телевизора, и до того, как HDMI стал популярным, они обеспечивали высочайшее качество видео.

Если у вас старый телевизор, не совместимый с HDMI, вы можете использовать эти видеопорты для подключения цифрового видеорегистратора или медиаплеера. И даже если на вашем телевизоре есть HDMI, компонентные входы могут быть удобны для подключения некоторых игровых консолей предыдущего поколения, таких как системы PlayStation 3, PlayStation 2, Xbox 360 и Wii.

S-video

Другие названия: Отдельные видео и Y/C
Тип сигнала: Аналоговый
Максимальное разрешение: 480i
игровые приставки нового поколения

См. соответствующий кабель

Что такое порты S-video?

Порты S-video (черные кружки с множеством точек) использовались в основном в конце 1990-х и начале 2000-х годов для видеоввода на телевизорах. Они не так распространены, как компонентные видеопорты, но вы можете увидеть их на своем телевизоре или компьютере. Если у вас есть старая Nintendo 64, она может подключиться к этому порту.

Хотя порт S-video будет отображать более яркое изображение, чем композитное видео, оно все же не так хорошо, как компонентное видео или HDMI. Пропустите этот порт, если у вас нет лучших вариантов.

Composite

Другие имена: Композитное видео, композитный сигнал базовой полосы видео (CVBS), или SD Видео
Тип сигнала: Аналог
Максимальное разрешение: 480i
Associated Deadices: DVRS, предыдущий- предыдущий- Предыдущий- Предыдущий- Предыдущий- Предыдущий. медиаплееры и игровые приставки предыдущего поколения

См. соответствующий кабель

Что такое порты композитного видео?

Композитное видео (круглый желтый порт) используется для видео стандартного разрешения. Хотя многие устройства по-прежнему поставляются с композитным видеосоединением, вы должны отказаться от этого порта для компонентного видео более высокого качества или HDMI высочайшего качества.

Порты Audio TV

Оптический цифровой

Другие названия: Цифровой аудио (оптический), оптический аудио, оптический цифровой, цифровой аудиовыход (оптический) и TOSLINK (Toshiba Link)
Тип сигнала: Цифровой
Связанные устройства: Саундбары и аудио/видеоресиверы

См. соответствующий кабель

Что такое цифровые аудио (оптические) порты?

Этот порт, который обычно закрыт небольшой заглушкой, посылает цифровой звук на вашу звуковую систему. Поскольку он использует цифровой формат, он обычно более четкий, чем RCA Stereo, в котором используется аналоговый сигнал.

Должен ли я использовать цифровой аудио (оптический) порт?

HDMI лучше, но если ваша звуковая система не имеет подключения HDMI, этот порт — отличный выбор. Однако оптические кабели становятся менее эффективными на расстоянии десяти метров, и они более тонкие, чем коаксиальные кабели, используемые в других аудиопортах. Будьте осторожны, чтобы не согнуть оптический кабель под острым углом, иначе вы можете навсегда его повредить.

Коаксиальные цифровые

Другие названия: Цифровой аудио (коаксиальный) и коаксиальный цифровой аудио
Тип сигнала: цифровой
Асвязанные устройства: Soundbars and A/V -приемники

. цифровые аудио (коаксиальные) порты?

Как и оптические цифровые порты, коаксиальный цифровой порт подключается к вашей звуковой системе для передачи цифрового звука. Коаксиальный кабель более прочный, чем оптический порт, но HDMI по-прежнему будет наиболее качественным вариантом.

RCA стерео

Другие названия: RCA стерео аудио, RCA аудио и аналоговое аудио звуковые панели и A/V-ресиверы

См. соответствующий кабель

Что такое стереоаудио порты RCS?

Эти двойные красные и белые порты являются либо входами, либо выходами для передачи аналогового звука. Иногда вы увидите, что они сами по себе помечены как «выходы» для вывода звука. Если они предназначены для ввода звука, вы обычно найдете их рядом с портами компонентного или композитного видео.

Должен ли я использовать стерео аудио порты RCA?

Используйте стереозвук RCA, если у вас нет более продвинутого цифрового соединения (HDMI, оптического или коаксиального) или если вам просто нравится аналоговый звук. Разъемы для этого порта часто сочетаются с композитным и компонентным видео, поэтому они удобны, если вы используете эти видеоразъемы.

Компьютерные порты

Другие названия: Цифровой визуальный интерфейс, DVI-A, одноканальный DVI-D, двухканальный DVI-D, одноканальный DVI-I и двухканальный DVI-I
Тип сигнала: Цифровой/аналоговый
Максимальное разрешение: 1080p
Связанные устройства: Компьютеры

См. соответствующий кабель

Что такое порты DVI?

Порты DVI в основном предназначены для подключения компьютера к телевизору. Они не так высокого качества, как HDMI, но большинство современных DVI лучше, чем VGA. Какой кабель DVI можно использовать с портом, зависит от количества и расположения штыревых отверстий в порту.

Почему существует так много разных типов DVI?

DVI сильно изменился с развитием технологий. Старый DVI-A — аналоговый порт не лучше VGA. Но DVI-D является цифровым, а DVI-I совместим как с цифровыми, так и с более старыми аналоговыми устройствами.

DVI-D и DVI-I дополнительно подразделяются на одноканальные и двухканальные. Двухканальные соединения имеют вдвое большую мощность, что приводит к увеличению скорости и качества сигнала.

Какой разъем DVI лучше?

И DVI-D, и DVI-I работают нормально. Просто убедитесь, что отверстия для штифтов в вашем порту поддерживают выбранный вами тип кабеля.

Могут ли кабели DVI также передавать звук?

Кабели DVI-I-to-HDMI или DVI-D-to-HDMI могут передавать звук, но это зависит от того, поддерживает ли видеокарта внутри вашего компьютера эту передачу. Подключите разъем DVI к компьютеру, а кабель HDMI к телевизору, чтобы проверить, совместим ли порт вашей видеокарты со звуком. Если нет, вам понадобится отдельное аудиосоединение.

Другие названия: Графический массив видео и ПК в
Тип сигнала: Аналоговый
Максимальное разрешение: 720p
Связанные устройства: Компьютеры

Что такое порты VGA

?

Если вы хотите подключить компьютер к телевизору и у вас нет возможностей HDMI или DVI, вы можете использовать VGA. Однако качество будет не таким хорошим, как с этими другими портами, а VGA не поддерживает звук, поэтому вам потребуется отдельное аудиосоединение.

случайных портов

Антенна в

Другие названия: RN в, кабель в и коаксиальном кабельном подключении
Тип сигнала: Аналог
Максимум: 1080p
Deavices Deavices: 1080p
. -Air (OTA) ТВ-антенна

См. OTA-антенна

Что такое входной порт антенны?

Этот порт обеспечивает как видео-, так и аудиовход от беспроводной (OTA) антенны. Вы, вероятно, знакомы с этим портом с первых дней существования телевидения, когда он был распространенным типом телевизионного входа, используемым для широкого спектра устройств. Он больше не используется, так как HDMI работает намного лучше, но это несомненный плюс и возможность входа для телевизора, если вам нужны бесплатные каналы OTA.

Узнать больше об OTA TV

Другие названия: Универсальная последовательная шина
Тип сигнала: Цифр. /аналог.

Для чего нужны порты USB на телевизоре?

USB-порты на телевизоре выполняют различные функции, в том числе в качестве входа для USB-накопителей и питания телевизионной антенны или потоковое устройство . Вы даже можете использовать его для зарядки своего смартфона, если хотите.

Ethernet

Другие названия: LAN
Тип сигнала: Цифровой/аналоговый
Связанные устройства: Интернет-модем

Что такое порты Ethernet

?

Соединения Ethernet помогают обеспечить более высокую скорость Интернета, чем Wi-Fi. Если у вас есть смарт-телевизор, вы, вероятно, видели этот порт, который выглядит как обычный порт телефонной линии.

Должен ли я использовать порт Ethernet вместо Wi-Fi?

Если передачи, которые вы транслируете, тратят много времени на буферизацию, возможно, пришло время переключиться на использование порта Ethernet. Это менее удобно, так как вам нужно проложить кабель от интернет-модема к телевизору, но может заметно повысить скорость потоковой передачи.

Ex-Link

Связанные устройства: Сервисные обновления для телевизоров Samsung и настенные крепления

Что такое порты Ex-Link?

Ex-Link — это немного странный порт, который можно найти на некоторых телевизорах Samsung. Его основная функция — помочь техническим специалистам Samsung обновить ваш телевизор, но вам не следует пытаться сделать это самостоятельно. Кроме того, около десяти лет назад у Samsung было моторизованное крепление для телевизора , которым можно было управлять, подключив его к порту Ex-Link, но этого крепления, похоже, больше нет.

Но моторизованное крепление для телевизора звучит очень круто, и я хочу такое!

Вы правы, звучит очень круто. Это не от самсунга, но можно подобрать Моторизованное крепление для телевизора VIVO на Amazon. Не беспокойтесь — для его использования вам не нужен Ex-Link или какой-либо другой специальный порт.

Как подключить несоответствующие порты

Подключение устройств становится немного сложнее, если на вашем телевизоре нет всех нужных портов. Новые телевизоры могут не иметь старых портов, а старые телевизоры могут не иметь новых портов, таких как HDMI.

К счастью, есть решения для подключения всех ваших устройств. Имейте в виду, однако, что конвертированные аудио и видео не будут иметь самого высокого качества. Если вам пора обновить свой телевизор, ознакомьтесь с нашими «Руководство по покупке телевизоров» .

Ввод и вывод

Обратите внимание на ввод и вывод. Преобразователи будут работать только с соответствующей схемой ввода/вывода, поэтому перед покупкой преобразователя узнайте, в каком направлении идут данные.

В большинстве случаев медиаплееры, цифровые видеорегистраторы, игровые приставки и компьютеры выводят звук и видео на вход телевизора. Это означает, что вы подключите кабель к выходному порту устройства и подключите его к входному порту телевизора или преобразователя. Однако телевизоры выводят звук на входы звуковых панелей.

Преобразователи со старого выхода на новый вход

Следующие устройства подходят для подключения большинства старых устройств к новому телевизору.

Компонентный преобразователь в HDMI

Компонентный преобразователь Volantech YPbPr RGB в HDMI 4K

Посмотреть на Amazon

S-Video/Composite to HDMI

CoolDigital RCA AV/S-Video to HDMI Converter

View on Amazon

Преобразователи для нового выхода в старый вход

Следующие устройства подходят для подключения большинства новых устройств к старому телевизору.

HDMI to Component

Portta HDMI to Component Video Converter

Посмотреть на Amazon

HDMI в S-Video/Composite

Tendak Преобразователь HDMI в S-Video/Composite

Посмотреть на Amazon

Как подключить цифровой видеорегистратор к телевизору

Большинство современных цифровых видеорегистраторов имеют выходы HDMI, поэтому их довольно просто подключить к новому телевизору. Тем не менее, для установки цифрового видеорегистратора или кабельной приставки может потребоваться помощь опытного техника, если в вашем доме требуется новая проводка или спутниковая антенна. В приведенной ниже таблице указаны выходы цифровых видеорегистраторов телевизионных провайдеров и стоимость установки.

Swipe Left to See All →

11111111111111111111111111111111111111111111111111111111111111111111111111ЕСКИ

. планы

TV provider	DVR	Outputs	Installation costs	Details
Astound Broadband	TiVo T6	HDMI Component video Композитное видео Цифровое аудио (оптическое)	Плата за установку: 79,95 долл. США Плата за активацию: 9,99 долл. США	Посмотреть планы Astound
Buckeye Broadband	Varies	Varies	Activation fee: $50.00	View Buckeye plans
Cox	Contour Record 6	HDMI Component video Composite video Digital audio (optical )	Плата за установку: зависит от пакета и региона	Посмотреть планы Cox
DIRECTV	Genie (HR-44)	HDMI Компонент видео Композитное видео Цифровой аудио (OPTICAL) Цифровой аудио (коаксиал)	Плата за активацию: 19,95	Плата за установку: включена в цену	Посмотреть планы DISH
Оптимальный	варьируется	варьируется	Плата за установку: включен в онлайн -заказ	Просмотр оптимальных планов
Spectrum	. Планы спектра
Xfinity	X1	HDMI Компонентное видео Композитное видео Цифровой аудио (оптический)	Профессиональная установка: 89,99 долл. США Самостоятельная установка: до 39,99 долл. США

Если вы хотите узнать больше о перечисленных выше поставщиках, введите свой почтовый индекс ниже, чтобы увидеть, какие из них доступны в вашем регионе:

Окончательный вариант

Самым важным портом вашего нового телевизора будет порт HDMI, который поддерживает высококачественное аудио и видео. Без этого жизненно важного соединения вы не сможете подключить потоковое устройство к телевизору.

Хотя для решения этой проблемы можно использовать преобразователи, изображение и звук не будут такими четкими, как при использовании порта HDMI. Мы рекомендуем вам обновить свой телевизор до нового смарт-телевизора — они не такие дорогие, как вы думаете!

Методология

Наши эксперты потратили десятки часов на изучение различных разъемов для телевизора, чтобы вы могли пользоваться всеми возможностями своего нового смарт-телевизора, как только распаковали его.
