Показатели теплопроводности экструдированного и обычного пенополистирола
Климат в России очень холодный, поэтому практически любой дом, построенный за городом, приходится утеплять. Для этого можно использовать самые разные материалы. Одним из наиболее популярных является пенополистирол. Монтируется этот утеплитель элементарно. Коэффициент же теплопроводности у него ниже, чем у любого другого современного изолятора.
Что представляет собой пенополистирол
Изготавливается этот материал примерно по тому же принципу, что и любые другие вспененные утеплители. Сначала в специальную установку наливается жидкий стирол. После добавления в него особого реагента происходит реакция с выделением большого количества пены. Готовая вспененная густая масса до застывания пропускается через формовочный аппарат. В результате получаются листы материала с огромным количеством мелких воздушных камер внутри.
Такая структура плит и объясняет высокие изоляционные качества пенополистирола. Ведь воздух, как известно, тепло сохраняет очень хорошо. Существуют виды пенополистирола, в ячейках которых содержатся и другие газы. Однако самыми эффективными изоляторами все же считаются плиты именно с воздушными камерами.
Входящие в структуру пенополистирола ячейки могут иметь размер от 2 до 8 мм. На их стенки при этом приходится примерно 2% массы материала. Таким образом, пенополистирол на 98% состоит из воздуха.
Что такое теплопроводность
Узнать, насколько хорошо тот или иной материал способен сохранять тепло, можно по коэффициенту его теплопроводности. Определяют этот показатель очень просто. Берут кусок материала площадью в 1 м2 и толщиной в метр. Одну из его сторон нагревают, а противоположную ей оставляют холодной. При этом разница температур должна быть десятикратной. Далее смотрят какое количество тепла достигнет холодной стороны за один час. Измеряют теплопроводность в ваттах, разделенных на произведения метра и градуса (Вт/мК). При покупке пенополистирола для обшивки дома, лоджии или балкона обязательно следует посмотреть на этот показатель.
От чего зависит теплопроводность
Способность пенополистирольных плит сохранять тепло зависит в основном от двух факторов: плотности и толщины. Первый показатель определяется по количеству и размеру воздушных камер, составляющих структуру материала. Чем плотнее плита, тем больший коэффициент теплопроводности у нее будет.
Зависимость от плотности
В таблице ниже можно посмотреть каким именно образом теплопроводность пенополистирола зависит от его плотности.
Плотность (кг/м3) | Теплопроводность (Вт/мК) |
10 | 0.044 |
15 | 0.038 |
20 | 0.035 |
25 | 0.034 |
30 | 0.033 |
35 | 0.032 |
Представленная выше справочная информация, однако, скорее всего, может пригодиться только владельцам домов, использовавшим пенополистирол для утепления стен, пола или потолка довольно-таки давно. Дело в том, что при изготовлении современных марок этого материала производители используют специальные графитовые добавки, в результате чего зависимость теплопроводности от плотности плит сводится практически на нет. В этом можно убедиться, взглянув на показатели в таблице:
Марка | Теплопроводность (Вт/мК) |
EPS 50 | 0.031-0.032 |
EPS 70 | 0.033-0.032 |
EPS 80 | 0.031 |
EPS 100 | 0.03-0.033 |
EPS 120 | 0.031 |
EPS 150 | 0.03-0.031 |
EPS 200 | 0.031 |
Зависимость от толщины
Разумеется, чем толще материал, тем лучше он сохраняет тепло. У современного пенополистирола толщина может колебаться в пределах 10-200 мм. По этому показателю его принято классифицировать на три больших группы:
- Плиты до 30 мм. Этот тонкий материал обычно используется при утеплении перегородок и внутренних стен зданий. Коэффициент его теплопроводности не превышает 0.035 Вт/мК.
- Материал толщиной до 100 мм. Пенополистирол этой группы может применяться для обшивки как внешних, так и для внутренних стен. Тепло такие плиты сохраняют очень хорошо и с успехом используются даже в регионах страны с суровым климатом. К примеру, материал толщиной 50 мм имеет теплопроводность в 0.031-0.032 Вт/Мк.
- Пенополистирол толщиной более 100 мм. Такие габаритные плиты чаще всего используются для изготовления опалубок при заливке фундаментов на Крайнем Севере. Теплопроводность их не превышает 0.031 Вт/мК.
Расчет необходимой толщины материала
Точно вычислить толщину необходимого для утепления дома пенополистирола довольно-таки сложно. Дело в том, что при выполнении этой операции следует учитывать массу самых разных факторов. К примеру, таких, как теплопроводность материала, выбранного для сооружения утепляемых конструкций и его разновидность, климат местности, тип облицовки и пр. Однако примерно рассчитать необходимую толщину плит все-таки можно. Для этого понадобятся следующие справочные данные:
- показатель требуемого теплосопротивления ограждающих конструкций для данного конкретного региона;
- коэффициент теплопроводности выбранной марки утеплителя.
Собственно сам расчет производится по формуле R=p/k, где p — толщина пенопласта, R — показатель теплосопротивления, k — коэффициент теплопроводности. К примеру, для Урала показатель R равен 3,3 м2•°C/Вт. Допустим, для утепления стен выбран материал марки EPS 70 с коэффициентом теплопроводности 0.033 Вт/мК. В этом случае расчет будет выглядеть следующим образом:
- 3.3=p/0.033;
- p=3.3*0.033=100.
То есть толщина утеплителя для наружных ограждающих конструкций на Урале должна составлять минимум 100 мм. Обычно владельцы домов холодных регионов обшивают стены, потолки и полы двумя слоями пенополистирола на 50 мм. При этом плиты верхнего слоя располагают таким образом, чтобы они перекрывали швы нижнего. Таким образом можно получить максимально эффективное утепление.
Экструдированный пенополистирол

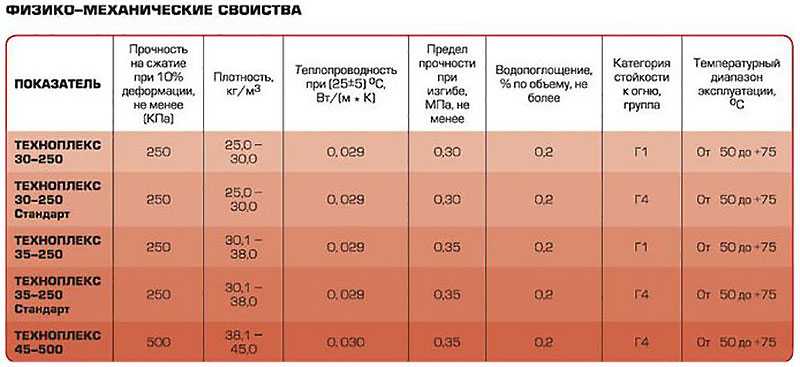

Обычный утеплитель этого типа маркируется буквами EPS. Вторая разновидность материала — экструдированный пенополистирол обозначается буквами XPS. Отличаются такие плиты от обычных, прежде всего, структурой ячейки. Он у них не открытая, а закрытая. Поэтому экструдированный пенополистирол гораздо меньше простого набирает влагу. То есть способен сохранять свои теплоизоляционные качества в полной мере даже под воздействием самых неблагоприятных факторов внешней среды. Коэффициент теплопроводности экструдированного пенополистирола в зависимости от марки может составлять 0.027-0.033 Вт/мК.
Сравнение утеплителей
Таким образом, экструдированный и обычный пенополистирол считаются у владельцев загородных участков едва ли не самыми лучшими видами утеплителя. Ниже представляем вашему вниманию таблицу с коэффициентами теплопроводности других видов изоляторов.
Материал | Коэффициент теплопроводности (Вт/мК) |
Минеральная вата | 0.045-0.07 |
Стекловата | 0.033-0.05 |
Керамзит | 0.16 |
Керамзитобетон | 0.31 |
Пенополиуретан | 0.02-0.041 |
Как видите, лучше пенополистирола, коэффициент теплопроводности которого составляет 0.031-0.033 Вт/мК, стены, потолки и полы можно утеплить только пенополиуретаном. Однако последний стоит очень дорого. К тому же при его нанесении используется специальное конструктивно сложное оборудование. А следовательно, наилучшим вариантом изолятора в плане способности сохранять тепло на данный момент является все же именно пенополистирол.
- Автор: Андрей Витальевич Васильев
- Распечатать
Оцените статью:
(10 голосов, среднее: 3. 5 из 5)
Поделитесь с друзьями!
от чего зависит, сравнение с минватой и Пеноплексом, цены
Одна из самых важных характеристик при выборе любого утеплителя – теплопроводность. Ее коэффициент показывает, сколько тепла проходит через материал (пенопласт, Penoplex, кирпич, минвату) за определенное время. Чем дольше длится процесс такого теплообмена, тем ниже будет его значение и, соответственно, тем больше тепла останется внутри помещения.
Оглавление:
- От чего зависит теплопроводность?
- Сравнение с Пеноплексом и минватой
- Цена пенополистирола
Что влияет на теплопередачу?
Существует несколько факторов, которые значительно влияют на ее величину:
- наличие пор и их структура;
- плотность, толщина;
- влагопоглощаемость.
Благодаря наличию пор в материале, как, например, в пенопласте и Пеноплексе, они имеют низкую теплопередачу. Внутри гранул нет ничего, кроме воздуха, а он имеет самую малую величину коэффициента – 0,022 Вт/м·К. Закрытые и маленького размера поры также затрудняют передачу тепловой энергии, а если они открытые и соединены между собой, то появляется конвекция, из-за которой повышается теплопроводность.
Чем плотнее материал, тем быстрее он пропускает тепло, как, например, металл или графит. Для сравнения, плотность пенопласта составляет 18 кг/м3, а у сплошного силикатного кирпича – около 1800 кг/м3, следовательно, у первого теплопередача будет очень низкая, а у второго – весьма высокая. Ко всему этому немаловажное значение имеет способность утеплителя поглощать воду, так как при попадании влаги внутрь она вытесняет сухой воздух, тем самым повышая передачу тепловой энергии.
Таблица с величинами коэффициентов теплопроводности:
Наименование теплоизоляции | Плотность, кг/м3 | Теплопроводность, Вт/м·К | |
Минвата | 200 | 0,08 | |
125 | 0,07 | ||
Пенополистирол | ПСБ-С 15 | до 15 | 0,043 |
ПСБ-С 25 | 15,1-25 | 0,041 | |
ПСБ-С 35 | 15,1-35 | 0,038 | |
ПСБ-С 50 | 15,1-50 | 0,041 | |
Пеноплекс | 33-45 | 0,03-0,032 | |
Пустотелый керамический кирпич | 1200 | 0,52 | |
Сплошной силикатный кирпич | 1800 | 0,47 | |
Стекловата | 75-175 | 0,032-0,041 |
Значение величины теплопроводности гранул пенопласта в зависимости от толщины:
Толщина, мм | Коэффициент теплопередачи, Вт/м·К |
30 | 0,04 |
50 | 0,03-0,037 |
100 | 0,03-0,046 |
150 | 0,02 |
Сравнение с другими утеплителями
Пенопласт получается в результате вспенивания полистирола, благодаря чему появляются наполненные газом поры, а Пеноплекс – экструдированный пенополистирол, произведенный методом экструзии, поэтому его гранулы имеют меньший размер. К тому же из-за равномерного и упорядоченного расположения ячеек в экструзионном, он является более прочным утеплителем, что позволяет ему сильнее изгибаться и меньше продавливаться под нагрузкой. Оба материала имеют наивысшие степени пожароопасности, поэтому обязательно следует учитывать это во время монтажа.
Сравнительная таблица Пеноплекса и пенополистирола:
Пенопласт | Пеноплекс | |
Плотность, кг/м3 | 18 | 25-32 |
Влагопоглощаемость, % | 0,8-1,2 | 0,4 |
Паропроницаемость, мг/(м·ч·Па) | 0,05 | 0,02 |
Теплопроводность, Вт/м·К | 0,031-0,041 | 0,03 |
По величине теплопроводности пенопласт проигрывает Пеноплексу, и по другим показателям также. Но даже если утеплять дом обычным вспененным полистиролом, то теплопотери могут сократиться практически на 40%. Главное – провести все работы по монтажу согласно всем требования производителя, в том числе не допустить попадания влаги между стеной и теплоизоляцией и ограничить доступ для грызунов.
По всем свойствам пенопласт и в сравнении с минватой весьма различается:
Минвата | |
Плотность, кг/м3 | 10-300 |
Влагопоглощаемость, % | более 1% |
Паропроницаемость, мг/(м·ч·Па) | 0,4-0,5 |
Теплопередача, Вт/м·К | 0,045 (при 35 кг/м3) -0,7 |
По коэффициенту теплопередачи пенопласт имеет наилучшее значение, но по паропроницаемости показатель у минваты намного лучше, в итоге ее свободно можно использовать внутри жилых помещений, к тому же она огнеустойчива, в отличие от вспененного полистирола. Также благодаря производству из минерального сырья она не выделяет во время горения опасных веществ, и, разлагаясь, не загрязняет окружающую среду. Но минвата по сравнению со вспененным полистиролом имеет намного больший вес, поэтому для ее монтажа, особенно на стены, требуется крепкая конструкция.
youtube.com/embed/iTAN9cIP7Ns» frameborder=»0″ allowfullscreen=»allowfullscreen»>
Стоимость
Таблица цен, по которым можно купить пенопласт:
Наименование марки пенополистирола | Размеры, мм (длина/ширина/толщина) | Плотность, кг/м3 | Стоимость за м2, рубли | |
Knauf | Therm Compack | 1000x600x50 | 10-15 | 150 |
Therm Wall Light | 1000x1200x100 | 10-12 | 190 | |
1000х1200х50 | 10-12 | 100 | ||
1000х1200х20 | 10-12 | 40 | ||
Therm Facade | 1000x1200x100 | 15,1-17,2 | 390 | |
Therm Wall | 2000х1200х50 | 10-12 | 150 | |
ПСБ-С 15 | 1000х1000х20 | 15 | 50 | |
1000х1000х30 | 60 | |||
1000х1000х40 | 80 | |||
1000х1000х50 | 90 | |||
1000х1000х100 | 170 | |||
ПСБ-С 25 | 1000х1000х20 | 20 | 80 | |
1000х1000х30 | 120 | |||
1000х1000х40 | 140 | |||
1000х1000х50 | 150 | |||
1000х1000х100 | 300 | |||
ПСБ-С 35 | 1000х1000х20 | 35 | 100 | |
1000х1000х30 | 140 | |||
1000х1000х40 | 180 | |||
1000х1000х50 | 200 | |||
1000х1000х100 | 400 |
Выбирая утеплитель, следует помнить, что чем выше коэффициент теплопередачи, тем большее количество слоев придется монтировать. Так, например, базальтовая минвата толщиной в 100 мм имеет практически такую же проводимость тепла – 0,042 Вт/м·К, как у пенополистирола размером 50 мм – 0,046 Вт/м·К, а теплопроводность Пеноплекса с 50 мм и 100 мм – 0,03 Вт/м·К. Каждый из них имеет свои плюсы и минусы, так минеральную вату рекомендуется использовать там, где требуется повышенная паропроницаемость и устойчивость к большим температурам, стекловату следует применять для гаражей или любых других мест, где высока вероятность возгорания.
Пенопласт и экструдированный пенополистирол все же лучше располагать снаружи здания, а не внутри, так меньше шансов для образования конденсата между стеной и утеплителем.
Дата: 5 июля 2016
Пенополистирол — EPS — Теплоизоляция
Как правило, полистирол представляет собой синтетический ароматический полимер, изготовленный из мономера стирола, полученного из бензола и этилена, нефтепродуктов. Полистирол может быть твердым или вспененным. Полистирол представляет собой бесцветный прозрачный термопласт, который обычно используется для изготовления изоляции из пенопласта или картона, а также типа насыпной изоляции, состоящей из небольших шариков полистирола. Пенополистирол 95-98% воздуха. Пенополистирол является хорошим теплоизолятором и часто используется в качестве строительных изоляционных материалов, таких как изоляционные бетонные опалубки и конструкционные теплоизоляционные панельные строительные системы. Вспененный полистирол (EPS) и экструдированный полистирол (XPS) изготовлены из полистирола. Тем не менее, EPS состоит из маленьких пластиковых шариков, сплавленных между собой, а XPS начинается с расплавленного материала, выдавливаемого из формы в листы. XPS чаще всего используется в качестве пенопластовой изоляции.
Пенополистирол (EPS) представляет собой жесткий и прочный пенопласт с закрытыми порами. На строительство и строительство приходится около двух третей спроса на пенополистирол, и он используется для изоляции (полости) стен, крыш и бетонных полов. Благодаря своим техническим свойствам, таким как малый вес, жесткость и формуемость, пенополистирол может использоваться в самых разных областях, например, для изготовления подносов, тарелок и ящиков для рыбы.
Хотя как вспененный, так и экструдированный полистирол имеют структуру с закрытыми порами, они проницаемы для молекул воды и не могут считаться пароизоляцией. Между вспененными гранулами с закрытыми порами в пенополистироле имеются промежуточные зазоры, которые образуют открытую сеть каналов между склеенными гранулами. Если вода замерзнет и превратится в лед, она расширится и может привести к отрыву гранул полистирола от пенопласта.
Классификация изоляционных материалов
Для изоляционных материалов можно определить три общие категории. Эти категории основаны на химическом составе основного материала, из которого производится изоляционный материал.
Далее дается краткое описание этих типов изоляционных материалов.
Неорганические изоляционные материалы
Как видно из рисунка, неорганические материалы можно классифицировать соответственно:
- Фиброзные материалы
- Стеклянная шерсть
- Скальная шерсть
- Клеточные материалы
- Кальциевый силикат
- Клеточный стеклянный стекло
. Организация. из нефтехимического или возобновляемого сырья (на биологической основе). Почти все нефтехимические изоляционные материалы представляют собой полимеры. Как видно из рисунка, все нефтехимические изоляционные материалы являются ячеистыми. Материал является ячеистым, когда структура материала состоит из пор или ячеек. С другой стороны, многие растения содержат волокна для прочности. Поэтому почти все изоляционные материалы на биооснове являются волокнистыми (кроме вспененной пробки, которая является ячеистой).
Органические изоляционные материалы могут быть классифицированы соответственно:
- нефтехимические материалы (производство масла/угля)
- Расширенный полистирол (EPS)
- Экстрадированный полистирол (XPS)
- Polyurethan PIR)
- Возобновляемые материалы (растительного/животного происхождения)
- Целлюлоза
- Пробка
- Древесное волокно
- Конопляное волокно
- Льняная шерсть
- Sheeps Wool
- Изоляция хлопка
Другие изоляционные материалы
- Клеточное стекло
- Airgel
- Вакуумные панели
терминная плана. ватт), передаваемой через квадрат материала заданной толщины (в метрах) из-за разницы температур. Чем ниже теплопроводность материала, тем больше способность материала сопротивляться теплопередаче и, следовательно, выше эффективность изоляции.
Типичные значения теплопроводности для пенополистирола находятся между 0,030 и 0,040 Вт/м∙K .
Теплоизоляция в основном основана на очень низкой теплопроводности газов. Газы обладают плохими свойствами теплопроводности по сравнению с жидкостями и твердыми телами и, таким образом, являются хорошим изоляционным материалом, если их можно уловить (например, в пенообразной структуре). Воздух и другие газы обычно являются хорошими изоляторами. Но главная польза в отсутствии конвекции. Поэтому многие изоляционные материалы (например, пенополистирол ) функционируют просто благодаря наличию газонаполненных карманов , предотвращающих крупномасштабную конвекцию .
Чередование газового кармана и твердого материала приводит к тому, что тепло должно передаваться через множество поверхностей, что приводит к быстрому снижению коэффициента теплопередачи.
Пример – Изоляция из пенополистирола
Основным источником потерь тепла из дома являются стены. Рассчитайте скорость теплового потока через стену 3 м х 10 м на площади (А = 30 м 2 ). Стена имеет толщину 15 см (L 1 ) и выполнена из кирпича с теплопроводностью k 1 = 1,0 Вт/м.К (плохой теплоизолятор). Предположим, что температура внутри и снаружи помещения составляет 22°C и -8°C, а коэффициенты конвективной теплопередачи на внутренней и внешней сторонах равны h 1 = 10 Вт/м 2 K и h 2 = 30 Вт/м 2 К соответственно. Обратите внимание, что эти коэффициенты конвекции сильно зависят, в частности, от окружающих и внутренних условий (ветер, влажность и т. д.).
- Рассчитайте тепловой поток ( потери тепла ) через эту неизолированную стену.
- Теперь предположим теплоизоляцию на внешней стороне этой стены. Используйте изоляцию из пенополистирола толщиной 10 см (L 2 ) с теплопроводностью k 2 = 0,03 Вт/м·К и рассчитайте тепловой поток ( потери тепла ) через эту композитную стену.
Решение:
Многие процессы теплопередачи включают составные системы и даже включают комбинацию теплопроводности и конвекции. Часто удобно работать с общий коэффициент теплопередачи , , известный как U-фактор в этих композитных системах. U-фактор определяется выражением, аналогичным закону охлаждения Ньютона :
Общий коэффициент теплопередачи связан с общим тепловым сопротивлением и зависит от геометрии задачи.
- голая стена
Предполагая одномерный теплообмен через плоскую стенку и пренебрегая излучением, общий коэффициент теплопередачи можно рассчитать как:
Тогда общий коэффициент теплопередачи равен:
U = 1 / (1/10 + 0,15/1 + 1/30) = 3,53 Вт/м 2 K
Тепловой поток можно рассчитать следующим образом:
q = 3,53 [Вт/м 2 K] x 30 [K] = 105,9 Вт/м стена будет:
q потери = q . A = 105,9 [Вт/м 2 ] x 30 [м 2 ] = 3177W
- композитная стена с теплоизоляцией
Предполагая одномерную теплопередачу через плоскую композитную стену, отсутствие теплового контактного сопротивления и пренебрегая излучением, можно рассчитать общий коэффициент теплопередачи как:
Тогда общий коэффициент теплопередачи равен:
U = 1 / (1/10 + 0,15/1 + 0,1/0,03 + 1/30) = 0,276 Вт/м 2 K
Тогда тепловой поток можно рассчитать следующим образом:
q = 0,276 [Вт/м 2 К] x 30 [К] = 8,28 Вт/м 2
Общие потери тепла через эту стену будут:
q убыток = q . A = 8,28 [Вт/м 2 ] x 30 [м 2 ] = 248 Вт
Как видно, добавление теплоизолятора приводит к значительному снижению тепловых потерь. Необходимо добавить, что добавление очередного слоя теплоизолятора не дает столь высокой экономии. Это лучше видно из метода термического сопротивления, который можно использовать для расчета теплопередачи через композитные стены . Скорость устойчивого теплообмена между двумя поверхностями равна разности температур, деленной на общее тепловое сопротивление между этими двумя поверхностями.
Ссылки:
Теплопередача:
- Основы тепломассообмена, 7-е издание. Теодор Л. Бергман, Эдриенн С. Лавин, Фрэнк П. Инкропера. John Wiley & Sons, Incorporated, 2011. ISBN: 9781118137253.
- Тепломассообмен. Юнус А. Ценгель. McGraw-Hill Education, 2011. ISBN: 9780071077866.
- Министерство энергетики США, термодинамика, теплопередача и поток жидкости. Справочник по основам Министерства энергетики США, том 2 из 3, май 2016 г.
Ядерная и реакторная физика:
- Дж. Р. Ламарш, Введение в теорию ядерных реакторов, 2-е изд., Аддисон-Уэсли, Рединг, Массачусетс (1983).
- Дж. Р. Ламарш, А. Дж. Баратта, Введение в ядерную технику, 3-е изд., Prentice-Hall, 2001, ISBN: 0-201-82498-1.
- WM Стейси, Физика ядерных реакторов, John Wiley & Sons, 2001, ISBN: 0-471-39127-1.
- Гласстоун, Сезонске. Разработка ядерных реакторов: разработка реакторных систем, Springer; 4-е издание, 1994 г., ISBN: 978-0412985317
- WSC Уильямс. Ядерная физика и физика элементарных частиц. Кларендон Пресс; 1 издание, 1991 г., ISBN: 978-0198520467
- Г.Р.Кипин. Физика ядерной кинетики. Паб Эддисон-Уэсли. Ко; 1-е издание, 1965 г.
- Роберт Рид Берн, Введение в работу ядерных реакторов, 1988 г.
- Министерство энергетики, ядерной физики и теории реакторов США. Справочник по основам Министерства энергетики, том 1 и 2. 19 января.93.
- Пол Ройсс, Нейтронная физика. EDP Sciences, 2008. ISBN: 978-2759800414.
Advanced Reactor Physics:
- К. О. Отт, В. А. Безелла, Введение в статистику ядерных реакторов, Американское ядерное общество, исправленное издание (1989 г.), 1989 г., ISBN: 0-894-48033-2.
- К. О. Отт, Р. Дж. Нойхольд, Введение в динамику ядерных реакторов, Американское ядерное общество, 1985, ISBN: 0-894-48029-4.
- Д. Л. Хетрик, Динамика ядерных реакторов, Американское ядерное общество, 1993, ISBN: 0-894-48453-2.
- Э. Э. Льюис, В. Ф. Миллер, Вычислительные методы переноса нейтронов, Американское ядерное общество, 1993, ISBN: 0-894-48452-4.
См. выше:
Изоляционные материалы
сообщите об этом объявлении
Испытания экструдированного полистирола с помощью теплосчетчика
1
Экструдированный полистирол – это строительный материал с высокими изоляционными свойствами, обычно укладываемый снаружи надземных стен с шипами или внутри фундаментных стен. Таким образом, знание показателей теплопроводности экструдированного пенополистирола важно при определении теплоизоляционного потенциала здания. Его цель — служить защитным механизмом от потерь тепла в зданиях, направленным на снижение эксплуатационных расходов. Экструдированный пенополистирол часто путают с пенополистиролом. Несмотря на сходство в некоторых аспектах, таких как состав (полимеризованный полистирол), эти два изоляционных материала сильно различаются. Экструдированный полистирол создается в процессе, называемом экструзией, отсюда и название. Во время этого процесса материал из полистирола экструдируется через фильеру, в результате чего материал расширяется в однородную изоляционную плиту с закрытыми порами (рис. 2). С другой стороны, пенополистирол создается путем помещения маленьких шариков пенопласта в форму и применения пара для расширения шариков с образованием изоляционной плиты (рис. 2). В процессе производства пенополистирола между шариками пенопласта образуются пустоты, открывающие пути для проникновения потенциальной влаги.
Рисунок 2 . Микроскопические различия между составом утеплителей из экструдированного (слева) и пенополистирола (справа). 2
Экструдированный полистирол Теплопроводность
Измеритель теплового потока Thermtest (HFM) представляет собой стационарную систему теплопередачи, измеряющую теплопроводность и тепловое сопротивление плоских изоляционных материалов, таких как пенопласт, твердые материалы и текстиль (рис. 3). HFM измеряет теплопроводность в диапазоне от 0,005 до 0,5 Вт/м·К и в диапазоне температур от -20°C до 70°C в соответствии со стандартом ASTM C518-15 — Стандартный метод испытаний свойств теплопередачи в установившемся режиме. С помощью прибора для измерения теплового потока. Пользователи могут рассчитывать на высокую точность (3%) и прецизионность (0,5%) с помощью этой методики измерения, прослеживаемой ASTM.
Рис. 3. Расходомер тепла Thermtest (слева) и образцы различной толщины для испытания теплопроводности экструдированного полистирола (справа).
В соответствии со стандартом ASTM C518-15, для обеспечения надлежащей работы HFM прибор должен быть откалиброван с материалами, имеющими такую же теплопроводность и толщину, как и оцениваемые материалы. Если калибровочный стандарт испытывается при одной толщине, прибор для измерения теплового потока может быть откалиброван для этой толщины. Однако, если испытания должны проводиться при различных толщинах, отличных от калиброванной толщины, необходимо провести тщательное исследование погрешности HFM для других толщин. Для этого эксперимента исследователи Thermtest решили проверить границы точности HFM, протестировав несколько толщин образцов на основе только одной калибровочной толщины.
Для начала калибровочный образец (NIST SRM 1450d — 1″) был помещен между двумя параллельными пластинами внутри HFM (рис. 4). Заданный температурный градиент (10 – 30°С) поперек пластин был установлен для имитации потерь тепла из внутренней среды здания в более холодную внешнюю среду. Затем верхнюю пластину прижимали к образцу до автоматической толщины образца. HFM автоматически определяет толщину образца с помощью четырех цифровых энкодеров, расположенных в каждом углу верхней пластины. Каждый цифровой энкодер измеряет толщину на своем посту, а затем рассчитывается среднее значение. Затем верхняя пластина автоматически настраивается на среднюю высоту, передавая усилие примерно 5 фунтов на квадратный дюйм на испытуемый образец. Этот автоматический толщиномер имеет точность ~ 0,1 м. Если испытуемый образец обладает высокой сжимаемостью и известно приблизительное усилие сжатия, ручная установка толщины может быть более подходящим вариантом для получения точных и точных результатов теплопроводности.
Рис. 4. Вид изнутри дверцы HFM. Параллельные пластины (красная и синяя) создают одномерный тепловой поток через испытуемый образец, имитируя потери тепла из внутренней части здания во внешнюю среду.
При постоянных, но различных температурах параллельные пластины установили стационарное состояние, одномерный тепловой поток через испытуемый образец и термопары, встроенные в каждую пластину, измерили температуру по обе стороны от калибровочного образца. Датчики теплового потока, находящиеся в контакте с верхней и нижней пластинами, собирали данные о результирующем тепловом потоке испытуемого образца (рис. 4). Путем соответствующей калибровки датчика(ов) теплового потока с помощью эталонов и измерения температуры пластин и расстояния между пластинами для расчета теплопроводности (λ) используется закон теплопроводности Фурье:
После выполнения калибровки, как указано выше, каждая толщина образца экструдированного полистирола была испытана в соответствии с этапами, описанными выше.
Целью этого эксперимента было определить точность Thermtest HFM для измерения теплопроводности экструдированного полистирола различной толщины при 20°C с одним калибровочным образцом. Показатели теплопроводности, полученные в результате испытаний, проведенных на толщине от 10,1 мм до 40,4 мм, не превышали значения теплопроводности контрольного испытания толщиной 25,2 мм (менее 3%) (рис. 5). Достигнутые результаты коррелируют с результатами, полученными в результате эксперимента, проведенного Аль-Аджланом в 2006 году, а также с данными, предоставленными производителем.
Рисунок 5. Значения теплопроводности и теплового сопротивления экструдированного полистирола различной толщины, откалиброванные по одному слою NIST SRM 1450d и полученные при средней температуре 20°C с использованием Thermtest HFM.
Al-Ajlan (2006) сообщает, что производитель указал коэффициент теплопроводности пенополистирола на уровне 0,034 Вт/мК. Эта теплопроводность несколько выше заявленной производителем теплопроводности экструдированного пенополистирола (0,032). Хотя экструдированный пенополистирол имеет более низкую теплопроводность, то есть он с большей вероятностью защитит вашу внутреннюю среду от нежелательных перепадов температуры, он имеет значительно более высокую стоимость, чем пенополистирол. Особое внимание следует уделить выбору подходящей пенопластовой теплоизоляционной плиты для ваших строительных нужд.
Thermtest HFM — это быстрый, надежный и гибкий метод измерения теплопроводности твердых материалов, пеноматериалов и текстиля. Хотя это исследование не предназначено для тестирования образцов различной толщины с одной калибровочной толщиной, это исследование доказывает способность HFM тестировать теплопроводность образцов с небольшими изменениями толщины по сравнению с калибровочным образцом.
