Делаем теплый пол на балкон под плитку самостоятельно

Многие владельцы малогабаритных квартир, чтоб хоть как-то увеличить жилую площадь, решают сделать балкон жилым помещением. Сделать это не так-то просто, как может показаться изначально. Ведь его необходимо утеплить, чтобы снизить потери тепла по максимуму и провести отопление, чтобы в комнате была комфортная температура. Эффективным методом обогрева балкона является — система теплого пола. Особенно, если на него уложена керамическая плитка. Ведь для плитки характерен такой эффект как высокая проводимость тепла.

Содержание

Преимущества

Оборудование теплого пола на балконе, позволяет обеспечить эффективное распределение тепла по помещению. Обогреть балкон иными вариантами нереально, так как радиаторную батарею выносить проблематично, а подключать электрические обогреватели — это нерационально и малоэффективно.

Следует отметить, что теплый пол на балконе имеет следующие преимущества:

1. высокий уровень теплового комфорта;
2. отсутствие громоздких отопительных систем;
3. возможность регулирования температуры;
4. продолжительный срок эксплуатации;
5. низкая температура нагревательного элемента.

Какими бывают системы

Теплый пол оборудуется двумя способами:

• водяной;
• электрический.

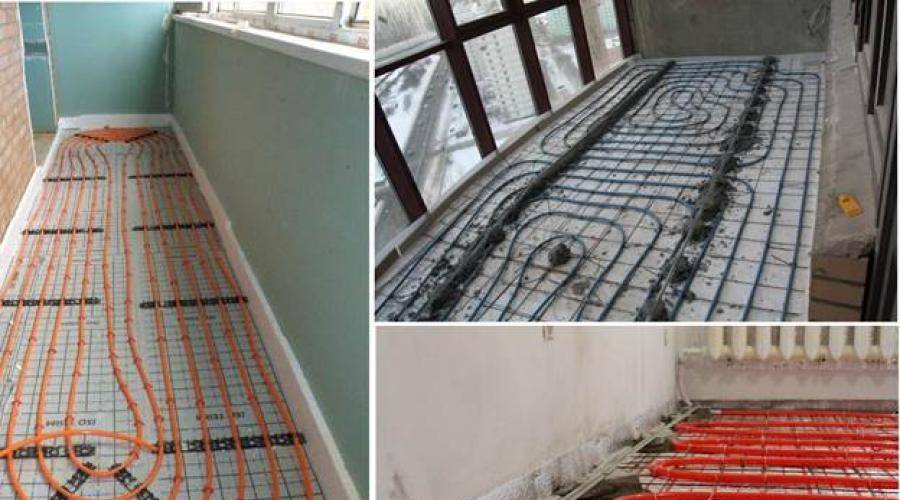

Водяной способ оборудования теплого пола, представлен в виде конструкции из металлопластиковых труб, которые закладываются на пол и заливаются раствором. Поверх раствора укладывается плитка, а металлопластиковые трубки заполняются теплоносителем. Такой вариант удобен тем, что исключены дополнительные затраты электроэнергии.

Недостатки:

• сложность монтажа;
• высокие затраты на оборудование конструкции.

Такой вариант теплого пола, окупает затраты на его сооружение, но не стоит забывать о том, что тепло на балконе сможет появиться тогда, когда будет объявлен отопительный сезон, а это как минимум уже в средине октября. Зачастую на протяжении 1-1,5 месяцев приходится померзнуть.

Электрические полы хотя и имеют серьезный недостаток — высокие затраты на потребление электроэнергии, но все-таки они являются более популярными и востребованными. Кроме этого недостатка, электрические теплые полы больше не имеют отрицательны моментов.

Поэтому, советуем остановить свой выбор — на электрическом типе теплого пола.

Монтаж

Электрические полы укладываются при помощи: нагревательного кабеля, инфракрасной пленки или нагревательных матов. Для отопления балконного помещения, рекомендуется использовать в виде нагревательных матов.

Нагревательные маты выпускаются в форме сетки из стекловолокна, которая оснащена секциями из экранированных материалов. На надежность влияет такой фактор, как спайка холодной и горячей частей секций безмуфтовым способом.

Перед непосредственным проведением работ, по укладке теплого пола под плитку, следует произвести утепление балкона. Также, балкон освобождается от всего, что будет мешать проведению укладочных работ.

1. На начальной стадии монтажных работ, следует составить схему расположения матов.


   Важный момент: в местах где запланировано размещение мебели, располагать нагревательные маты не рекомендуется, так как это приведет к их порче.

2. Поверхность пола на балконе, подлежит очистке от пыли и мусора. Если полы не ровные, то их следует предварительно выровнять и утеплить. Утеплитель позволит сохранить тепло и предотвратить его потерю.
3. Согласно предварительно подготовленной схеме размещения матов, необходимо расположить эти теплоносители. Затем, производится проверка работоспособности системы, чтобы исключить необходимость в последствии демонтажа пола. После размещения матов, осуществляется заливка цементной стяжки, от которой зависит основание, для монтажа керамической плитки. Стяжку можно и не производить, если пол ровный. Для этого плитка будет укладываться — непосредственно на нагревательный мат.
4. После заливки и высыхания пола, необходимо снова осуществить проверочную процедуру системы, а также установить датчик температуры и устройство экстренного отключения.
5. Когда теплый пол готов, можно начинать проведение работ по укладке керамической плитки. Монтируется плитка непосредственно на основание нагревательных матов, при помощи специального плиточного клея.


   Важный момент — толщина клеевого раствора не должна быть больше 7 мм.

6. После укладки плитки приступать к проверке пола можно не ранее, чем через 3 недели, пока не высохнет клей.

Данное видео улучшит ваше представление о том, как это делается:

Преимущества

Плитка имеет следующие преимущества:

• долговечность;
• надежность;
• прочность;
• устойчивость к перепадам температуры;
• стойкость к химическим и биологическим средам;
• быстрота чистки и монтажа.

Плитка для балкона является отличным вариантом, особенно если теплоносителями являются маты.

Для укладки пола используется керамическая плитка, обладающая невысокой ценой и малым весом. При правильной эксплуатации этого материала, можно получить продолжительный срок службы изделия. При повреждении плитки, она подлежит замене без необходимости проведения демонтажных работ всей поверхности пола.

При выборе плитки, нужно обратить внимание на ее размеры, так как она бывает: средней, большой и маленькой. Чтобы выбрать правильный размер плитки, следует обратить внимание на параметры балкона. Если балкон большой, то и плитку можно использовать соответствующую.

При укладке плитки на теплый пол, следует выбрать оптимальный вариант монтажа. Существуют такие распространенные варианты, как: шахматный, стандартный, диагональный и елочка. Если плитка одного тона, тогда используется стандартный вариант. При монтаже плитки следует знать, что укладка осуществляется непосредственно с центра помещения, а не краев.

После всех проведенных работ, балкон превращается в дополнительную часть жилого помещения, где можно приятно и комфортно проводить время.

Подписаться

Тёплый пол на балконе (лоджии) под плитку и ламинат

Тёплый пол на балконе (лоджии) под плитку или ламинат

5 (100%) голосов: 1

Сейчас мы с вами посмотрим какой лучше выбрать теплый пол на балконе под плитку или ламинат. Так же разберемся как сделать монтаж своими руками (рассмотрим ход работ). Знаете где купить по низкой цене?

• Виды теплых полов
• Утепление балкона (лоджии)
• Ход работ
• Монтаж электрического теплого пола

Залогом комфорта и уюта, конечно, является тепло. Создать обогрев балкона или лоджии при помощи системы отопления «теплый пол» — хорошее решение. Однако перед обустройством надо хорошо продумать все этапы. В этой статье мы расскажем о том, какой тип теплого пола наиболее пригоден для балкона, как осуществить утепление своими руками и многое другое.

Инфракрасный плёночный тёплый пол на балконе

Виды теплых полов

Есть несколько видов теплых полов, с помощью которых можно утеплить балкон:

• Водяной теплый пол. Этот способ основан на применении специального водяного контура. В такой системе теплоноситель будет циркулировать по трубам, которые находятся в стяжке. Система «водяной теплый пол» заманчива тем, что горячую воду можно получать из системы центрального отопления. Но здесь есть свои недостатки:
  • отсутствие автономности, т.е. пол не будет нагреваться до начала отопительного сезона;
  • температура теплоносителя в батареях — 90°С, а в водяных теплых полах не должна превышать 27°С. Это значит, что придется оборудовать сложную систему подмешивания теплой воды;
  • без разрешения ЖЭК вы не сможете подсоединить водяной теплый пол.
• Электрический теплый пол (пленочный/инфракрасный и кабельный). В кабельных полах нагревательным элементом выступает специальный кабель, который заливается стяжкой. Такой вид обогрева подходит под кафельную плитку. Под таким способом подразумевается использование кабельной системы обогрева, которая может применяться как основной, так и как вспомогательный контур. Базисные детали: кабель нагрева и система терморегуляции.

Преимущества кабельной системы обогрева:

• тепло равномерно поступает по всей площади помещения;
• осуществлять регулировку температуры просто;
• невысокая цена;
• в случае возникновения неполадок, их легко можно устранить.

Недостатки:

• большие расходы электроэнергии;
• присутствует электромагнитное излучение.

Совершая установку электрической кабельной системы отопления, не забывайте, что осуществляя заливку даже тонкой бетонной стяжки, вы увеличите нагрузку на несущие плиты балкона, а это может быть чревато негативными последствиями.

Рассмотрим утепление балкона/лоджии с помощью электрического теплого пола.

Утепление балкона (лоджии)

Эффективная работа теплого пола на балконе будет достигнута только при качественном утеплении. Утеплять нужно не только пол, но и стены и потолок. Также важной составляющей является сохранение тепла, а для этого необходимо оборудовать качественную теплоизоляцию.

Схема утепления балкона

Соблюдайте следующие правила:

1. Выбирая из полимерных теплоизоляторов — отдавайте предпочтение ЭППС (экструдированный пенополистирол). По своим характеристикам — он лучший.
2. В качестве утеплителя можно использовать и минеральную, и стекловату. Стоит только позаботиться об их надёжной пароизоляции.
3. Оконные рамы на балконе обязательно должны иметь двойные стекла.
4. Монтируя каркас на стенах балкона/лоджии, применяйте брус, т.к. он не проводит тепло и защитит от появления мостиков холода.

Для теплоизоляции стен балкона понадобится:

• листовой ЭППС, толщина которого 5 см;
• фольгированный пенополиэтилен;
• гипсокартон;
• брус 50*50 мм.

Утепление стен:

1. На стенах нужно установить обрешетку из бруса 50*50 мм на расстоянии между ними 60 см.
2. Посреди брусьев надо закрепить листы ЭППС.
3. Сверху укладывайте фольгированный пенополиэтилен, все стыки заклейте скотчем.
4. Затем всю конструкцию обшиваем ГКЛ.
5. Последний штрих — зашпаклевать все швы.

Стены утепляются только после утепления пола.

Независимо от того, какой нагревательный элемент будет использоваться, утепление теплого пола осуществляется по одному принципу.

Вам понадобится:

• листовой экструдированный пенополистирол, толщина которого 5 см;
• мультифольга;
• специальный скотч;
• кирпичи;
• смесь для приготовления кладочного раствора.

Мультифольга — рулонный утеплитель, толщина которого 2-3 мм, сверху на него наклеена фольга, которая в свою очередь, покрыта лавсановой пленкой.

Ход работ

На первом этапе нужно подмести полы и изготовить кладочный раствор, инструкция на упаковке поможет вам в этом. После чего на кирпичи наносим полученную смесь и закладываем в отверстие под фронтальной плиткой, оставшимся раствором нужно обмазать кладку. Раствор закрепится за пару часов, до этого к кирпичам лучше не прикасаться.

На следующем этапе плиты ЭППС укладываются на пол. Поверх плит укладывается мультифольга. Те участки, где полосы соединяются, проклеиваем скотчем.

На этой стадии уже можно начать установку теплого пола на лоджии.

Монтаж электрического теплого пола

Чтобы произвести установку кабельного теплого пола на балконе, необходимо обзавестись следующими деталями:

• нагревательный кабель в матах;
• гофротруба;
• термодатчик;
• терморегулятор;
• провода;
• демпферная лента;
• сухая смесь и пластификатор для стяжки.

В такой ситуации лучше использовать нагревательный кабель в матах. Он представляет собой обычный кабель, который закреплен на полипропиленовой сетке. Устанавливать в комнате такой кабель не предпочтительно, т.к. нужно будет постоянно обходить места расположения мебели и бытовой техники. А для балкона такой способ хорошо подходит, потому что для закрепления кабеля все равно нужно будет использовать монтажную ленту или докупать сетку.

Мощность нагревательных матов для балкона — от 200 Вт/м².

Порядок действий:

1. Маты раскладываются по утепленному полу, начиная от того места, где подключается питание. Класть их надо в длину или ширину, все зависит от площади балкона. Промежуток от стены до нагревательного кабеля должен быть не менее 5 см.
2. После того, как кабель уложен, нужно поместить в полы термодатчик. Чтобы осуществить это действие, в стене нужно проштробить канавку от матов до термостата и спрятать в ней гофротрубу. Дистанция от стены до конца гофротрубы должна составлять 50 см, в нее помещают термодатчик.
3. Окончание трубы нужно заделать скотчем. Провода питания подсоединяются к кабелю, а точку касания герметизируют скотчем. В канавку на стене также можно поместить электропроводку до терморегулятора.
4. Подключать питание и провода от термодатчика к клеммам нужно в соответствии с инструкцией. После этого вы должны задать показатели температуры на уровне 25 — 26°С и включить питание. В течение нескольких минут нужно проверить, как функционирует система, качество изоляции и выключить нагрев.
5. Заключительный этап — стяжка.

Чтобы произвести стяжку теплого пола, применяйте смесь, которую советует производитель кабеля. Обычно в такой смеси присутствует пропиленовая фибра, благодаря которой можно не использовать армирование. К тому же подобные смеси быстро высыхают и сами выравниваются.

Правильно проделав все этапы, на вашем балконе или лоджии будет комфортно находиться в любое время года благодаря тёплому полу.

Теги: монтаж тёплого пола своими руками

вариантов обустройства и пошаговая инструкция

В качестве источника тепловой энергии для лоджии используются различные системы отопления, монтируемые преимущественно в пол. Они позволяют поддерживать оптимальную температуру, формировать максимально благоприятные условия.

Существует несколько вариантов установки теплых полов. Чтобы сделать правильный выбор, необходимо сравнить плюсы и минусы каждого решения.

Мы расскажем, какой теплый пол на балконе предпочтительнее в той или иной ситуации, а также дадим пошаговую инструкцию по монтажу системы обогрева.

Содержание статьи:

• Системы обогрева лоджий
• Маты обогрева и их виды
  • Плюсы и минусы матов обогрева
  • Монтаж матов обогрева
• Греющий электрический кабель
• Инфракрасная нагревательная пленка
  • Типы инфракрасных пленок
  • Существенные преимущества инфракрасной пленки
• Монтаж датчика температуры
• Принцип расчета напольных систем
• Выводы и полезное видео по теме

Системы обогрева лоджий

Существует несколько видов систем теплого пола, которые применяются для утепления балкона и лоджии.

Все устройства относятся к ::

• нагревательные маты;
• двухжильные нагревательные кабели;
• пленка с защитой от инфракрасного излучения.

Рассмотрим систему подробнее.

Фотогалерея

Фото

Устройство системы теплого пола на лоджии и застекленного утепленного балкона значительно расширит полезную площадь квартиры и загородного дома

Система отопления обеспечит условия не только для комфортного проживания, но и для устройства зимнего сада

На обустроенной утепленной лоджии будет возможность устроить детскую, что особенно актуально для малогабаритных густонаселенных квартир

Лоджии в офисных комплексах отлично подходят для использования в качестве комнаты отдыха. Однако для этого также потребуется теплый пол.

Если вы планируете расширить площадь квартиры за счет лоджии, то необходимо будет соорудить там теплые полы, чтобы сбалансировать уровень обогрева смежных помещений

Оборудованные и утепленные лоджии и балконы, обеспеченные полами с подогревом, гарантируют формирование нормальных условий для круглогодичной эксплуатации помещений

Теплые полы на лоджии не занимают полезной площади и не мешают передвижению, как обычные радиаторы

Теплые полы позволяют быстро обогреть небольшое пространство лоджий с балконами, могут стать основным и единственным источником тепла в них

Зона отдыха лоджии застекленная

Комната Зимний сад

Организация детской на меблированной лоджии

Комната отдыха в офисном здании

Теплый пол при перепланировке

Круглогодичное использование помещения

Теплый пол вместо радиаторов

Место для работы и уединения

900 38 нагревательные маты и их виды

Одной из самых популярных и бюджетных систем являются нагревательные маты. Сами по себе они представляют собой единый нагревательный кабель, волнообразно прикрепленный к специальной сетке из прочного стекловолокна. Приборы относятся к классу систем с кабельным обогревом, их монтаж осуществляется исключительно в полу.

Нагревательные маты могут иметь длину от 50 см до 3 метров; ширина кабеленесущего троса для армирующей сетки обычно 50 см

Источником тепла выступает одно- или двухжильный трос. Его диаметр колеблется в пределах 2,5-4,5 мм. Для работы матов необходим блок питания мощностью 220-230 Вт.

Кабель защищен специальным пластиковым экраном. Длина холодного провода обычно превышает 2 м.

Промышленные нагревательные маты делятся на две группы.

По типу кабеля делятся на:

• одножильный;
• двухжильный;

Одноядерные системы . Их особенность в том, что их нужно укладывать так, чтобы два конца были подключены к термостату. Это сильно усложняет монтаж, так как требуется резка матов.

Также мат с одножильным кабелем излучает электромагнитное поле, поэтому его не вносят в помещения, где постоянно находятся люди.

Основным преимуществом одножильного отопительного оборудования является низкая цена, возможность реализации в ванной, туалете, кухонном помещении

Двухжильный мат — Расширенная одноядерная модификация. Здесь, помимо нагревательного стержня, есть электрический кабель. Введение его в конструкцию позволяет один конец подключить к термостату, а другой спрятать в муфту, что дает возможность закончить монтаж в любом месте.

Двухжильный коврик практически не излучает электромагнитное поле, поэтому полностью безопасен для человека. Его можно ввести не только в пол балкона, но и в любое другое помещение в качестве источника дополнительного тепла.

Нагревательные маты также различаются по мощности, могут генерировать от 60 до 2300 Вт энергии. О том, как рассчитать необходимую мощность мата, вы можете прочитать ниже.

Как одножильные, так и двухжильные маты надежны, способны безукоризненно служить долгие годы. Обычно одножильные модификации тоньше двухжильных, обладают большей мощностью, поэтому способны быстрее прогревать поверхность пола.

Плюсы и минусы нагревательных матов

Рассмотрим особенности, преимущества и недостатки нагревательных матов.

1. При использовании матов высота помещения уменьшается всего на пару сантиметров с учетом высоты плитки и слоя клея.
2. Система экономична, рационально потребляет электроэнергию. Если на балконе стоит мебель, то коврики под нее не подходят.
3. Нагревательные маты просты в установке. Единственное, что может вызвать сложности, это подключение системы к термостату.
4. Используйте маты для обогрева на короткое время. Они не рассчитаны на постоянную круглосуточную работу.

Плиточный клей можно наносить поверх матов и укладывать саму плитку. При выборе устройства учитывают площадь поверхности нагрева, теплопотери лоджии. Для монтажа на балкон нежелательно брать длинный коврик, так как устройство нельзя укоротить.

Уменьшаться будут только холодные концы, поэтому для балкона нужно подобрать устройство, максимально подходящее к площади пола.

Галерея изображений

Фото

Элементы обогрева пола лоджии

Полностью подготовленная к установке система

Укладка напольной плитки на нагревательные маты

Электроматы в нестандартных помещениях

Монтаж нагревательных матов

Монтаж нагревательных матов должен производиться с осторожностью. Важно защитить кабель от механических повреждений. Недопустимо использовать режущие и острые предметы при монтаже, оставлять их без присмотра.

Также важно стараться не наступать на кабель. Чтобы исключить вероятность этого казуса, установку желательно производить в обуви на мягкой подошве или без обуви, а перед установкой полностью очистить поверхность пола от загрязнений.

Следует соблюдать осторожность при укладке плитки, нанесении клея и зачистке швов. Во время этих операций кабель может быть случайно поврежден.

Устройство системы обогрева пола с использованием нагревательных матов включает ряд традиционных этапов:

Галерея изображений

Фото

На выровненное подготовленное основание, которым может служить и старая плитка, укладывают нагревательные маты

К выполняем поворот, разрезаем систему отопления по армирующей сетке, не задевая силовой кабель. Поверните коврик, используя трос в качестве точки поворота

Поверх уложенной системы нагревательных матов наносим плиточный клей, предназначенный для использования с системами отопления

Напольную керамику укладываем стандартным способом, соблюдая обычные технологические правила.

Этап 1: Укладка нагревательных матов на ровное основание

Этап 2: Открытые системы теплого пола

Этап 3: Нанесение плиточного клея на теплый пол

Этап 4: Укладка напольной плитки на теплый пол

Рассмотрим варианты для укладки матов на разные типы поверхностей.

На бетонный пол лоджии сначала укладывается теплоизоляционный материал, затем выравнивается пол, устанавливается амортизатор, который предотвратит деформацию при нагреве. Затем на амортизатор кладется мат, после чего он покрывается плиточным клеем, на который укладывается плитка.

На последнем этапе устанавливается защитная трубка на датчик температуры, термостат, подключаются холодные провода.

Перед укладкой мата, для обеспечения его максимальной эффективности, на пол можно уложить слой теплоизоляции (+)

Если пол на балконе укладывается деревянным, то поверхность сначала выравнивается бетонным слоем 7-9 мм, затем укладываются нагревательные маты, укладывается пенопласт, а затем пол покрывается деревом .

Если укладка производится на старый кафельный пол, то делается бетонная стяжка, устанавливается нагревательный элемент, покрывается плиточным клеем, затем создается новое плиточное покрытие. Если напольная плитка была в хорошем состоянии, то выравнивающую стяжку можно не делать.

Нагревательные маты легко устанавливаются на старый кафельный пол лоджии без его демонтажа (+)

Рассмотрим особенности монтажа подробнее.

Перед укладкой матов в поверхность пола необходимо составить схематический план укладки.

В проекте должны быть отображены:

• контур обогреваемой поверхности;

схема укладки

• ;
• расположение датчика температуры, регулятора температуры с учетом расположения силовой проводки.

Перед началом работ важно подготовить поверхность для укладки матов. Для этого на полу шпаклюются трещины. После его высыхания пол очищают от пыли и грязи. Если поверхность деревянная, убедитесь, что она надежно закреплена.

Перед укладкой необходимо установить паз для трубки, которая идет в комплекте с датчиком температуры. Важно, чтобы он располагался у верхнего края изделия на одинаковом расстоянии от нагревательных кабелей.

Во время работы трубку нужно с одной стороны проклеить изолентой, чтобы в нее не попал плиточный клей. Второй конец подключается к самому термостату, который находится в распределительной коробке.

Укладка может производиться двумя способами — кабелем вверх или кабелем вниз. Первый способ самый простой; чаще всего используется на практике.

Способ укладки кабеля вверх заключается в том, что маты укладываются сеткой. Далее с помощью клея устройство точечно крепится к поверхности пола.

После — плиточный клей необходимой толщины (обычно 3-5 мм) наносят на поверхность мата, после чего приступают к укладке плитки.

Важно равномерно распределить клей по поверхности мата во избежание образования воздушных пустот, так как в процессе эксплуатации они могут привести к перегреву кабеля и его поломке

Кабель должен быть полностью погружен в теплопроводящую среду (плиточный клей и т.п.).

Способ, при котором кабель прокладывается кабелем вниз (т. е. сеткой вверх), более сложен в исполнении. Перед укладкой плитки делается рисунок мата. Для этого его расстилают так, чтобы он полностью закрывал нагретую поверхность.

Затем нарежьте сетку коврика, затем сверните ее в рулон. На пол наносится слой клея 2-3 мм, после чего мат разворачивается кабелем вниз и слегка прижимается.

При монтаже важно следить, чтобы расстояние между кабелями было не менее 5 см. Второй слой клея 5-6 мм наносится зубчатым шпателем непосредственно на нагревательный мат, после чего укладывается плитка.

Греющий электрический кабель

В основе любой системы теплого пола лежит нагревательный электрический кабель. Он выступает в роли основного нагревательного элемента. Управление осуществляется с помощью электронных терморегуляторов различных модификаций.

Для функционирования устройства напряжением 220 В.

Фотогалерея

Фото

Кабель теплого пола на лоджии

Изменение шага укладки кабеля

Крепление кабеля к армирующей сетке перед заливкой стяжки

Сложная схема укладки нагревательного змеевика

Кабельная система включает кабельную нагревательную секцию, основным ее элементом является двухжильный экранированный кабель, который с одной стороны соединен питающим проводником, защищенным рукавом, а с другой , по нагревательному стержню.

Удельное тепловыделение кабеля составляет примерно 18 Вт/м.

Кабель укладывается в бетонную стяжку или плиточный клей. Изделие способно обеспечить температуру пола от +25 до +32 градусов

Преимущества кабеля:

• создаваемое устройством электромагнитное поле безопасно для человека;
• за счет использования малой мощности в конструкции нагревательного сердечника повышается износостойкость кабеля, срок его службы;
• простота установки; Пленка экранирующая
• обеспечивает электрическую, пожарную безопасность изделия, предохраняет его от механических повреждений.

Установка на бетонный пол имеет ряд особенностей. Желательно утеплить толщиной 20-30 мм или любым другим теплоизоляционным материалом.

Далее необходимо покрыть утеплитель бетонной стяжкой 10-15 мм. Это исключит контакт утеплителя с элементом теплого пола, иначе устройство может перегреться.

После процедуры монтажная лента укладывается на пол и закрепляется. Кабель укладывается равномерно волнообразно по всей площади. Важно, чтобы его узлы не пересекались. Радиус изгиба должен быть равен или более чем в 10 раз превышать диаметр кабеля. Закрепите устройство монтажной лентой, закрепив его выступающие части.

К одному терморегулятору можно подключить от двух и более нагревательных кабелей. Холодный конец установлен в коробе в шибере, расположенном в стене. Датчики монтируются между планками кабеля и выводятся в монтажную коробку. Питание 220 В от ближайшей розетки (+)

После укладки проверить соответствие фактического сопротивления нагревательной жилы данным в паспорте. Подключить кабель можно перед монтажом, чтобы проверить его работоспособность, а затем провести прокладку и стяжку.

Муфты должны располагаться в бетонной стяжке. Перед устройством муфты составляют схему прокладки кабеля, где определяют места расположения муфт.

Важно помнить, что цементная стяжка окончательно затвердевает через 28-30 дней. До этого времени включать систему нельзя. Также запрещается заводить участки нагревательного кабеля, находящиеся в свернутом положении. Шаг укладки следует рассчитывать по паспорту.

Подробно с этапами укладки греющего кабеля на пол лоджии вас ознакомит краткая фотоинструкция:

Фотогалерея

Фото

Перед укладкой кабельной системы обогрева делаем ремонт основания. При необходимости расшить щели и заполнить их раствором

В месте, выбранном для установки терморегулятора, замуровываем стену для прокладки в ней кабеля в гофрированном пластиковом канале. В полу формируем ворота для укладки датчиков, подключенных к блоку управления

На ремонтируемый пол укладываем фольгированную гидроизоляцию, которая одновременно предотвратит утечку тепла в пол

Показанная в примере лоджия выполнена в форме Г. В месте соединения обрезанных панелей проклеиваем соединение линии с липкой лентой

На подложке у нас есть монтажные металлические полоски, которые будут фиксировать кабель. Крепим их к полу, затем петляем кабели с шагом 10 см

Устанавливаем термостат, подключаем к нему систему, датчики температуры закапываем в шиберы на полу. Проверка работоспособности собранной системы

Отключить питание системы. Устанавливаем маяки из металлопрофиля и устраиваем полусухую стяжку

Поверх тросового пола в стяжку укладываем гидроизоляцию, затем ламинат, не забываем заполнить борозду кабелем для блока управления гипсовым раствором

Шаг 1: Ремонт пола лоджии перед укладкой нагревательного кабеля

Шаг 2: Шлифовка стен и пола под кабелем термостата

Шаг 3: Укладка фольгированного утеплителя на пол

Этап 4: Клейкая лента Клей

Этап 5: Укладка нагревательного кабеля на основание

Этап 6: Подключение системы отопления к блоку управления

Этап 7: Устройство для стяжки теплого пола

Укладка напольного покрытия на теплый пол

Инфракрасная нагревательная пленка

Принцип работы инфракрасной пленки основан на генерации длинноволновых инфракрасных лучей. Само устройство представляет собой полотно, покрытое с обеих сторон полиэфирной пленкой. Он гибкий, что позволяет легко устанавливать его на любой части пола.

Для реализации не требуется заливка цементной стяжки или клеевой основы, пленка легко монтируется и демонтируется.

Слои пленки состоят из углеродного волокна и медных шин, за счет чего достигается 100% теплопередача. ИК-пленка эффективно работает при низких температурах, широко используется для укладки в пол лоджии

Пленка является своеобразным излучателем инфракрасных лучей, которые человек интерпретирует как тепло. Его максимальная температура нагрева составляет 50 °С.

Любая ИК-пленка состоит из:

• нагревательного углеродного элемента , который является преобразователем электроэнергии в тепло;
• биметаллические шины , с помощью которых подается энергия на нагревательные элементы;
• двухслойная полимерная пленка выполняющая функции защиты от механических повреждений.

Устройство работает от электрической сети 220-230 В.

Крепить пленку к полу можно степлером, клеевой основой или любым другим способом, в зависимости от типа покрытия, которое будет укладываться (+)

Ток, проходящий через компоненты системы, преобразуется в тепловую энергию, она передается в окружающую среду, которая затем нагревает воздушную массу вокруг себя.

Типы инфракрасных пленок

Существует большое разнообразие инфракрасных пленок, различающихся специфическими техническими параметрами и внешним видом. Можно выделить два основных типа – низкотемпературные и высокотемпературные модели. Пленки также различаются по мощности, предельной температуре нагрева, толщине, ширине и областям применения.

Монтаж сплошной карбоновой пленки, используемой в качестве основной системы обогрева оборудованной лоджии, достаточно прост:

Фотогалерея

Фото

Шаг 1: Стяжка под пленочный пол

Шаг 2: Основание под пленочный пол

Этап 3: Укладка нагревательных панелей из углеволокна

Этап 4: Изоляция свободного края карбоновой пленки

Этап 5: Монтаж системы электрообогрева

Этап 6: Проклейка стыков битумной лентой

Этап 7: Крепление карбоновых листов скотчем

Этап 8: Укладка чистового покрытия

При выборе пленки ключевым параметром является температура ее нагрева. Так, если она превышает +27°С, то от ламинированного покрытия следует отказаться, так как оно необратимо деформируется при воздействии высокой температуры.

Таким образом, высокотемпературные модификации должны .

Если напольным покрытием будет паркетная доска, ламинат, ковролин и т.п., то необходимо установить низкотемпературную систему, подогрев до +27°С. Для покрытия в виде плитки, керамзита, можно установить высокотемпературные модификации, вырабатывающие +45-+50°С

На лоджии можно установить теплую инфракрасную пленку как на пол, так и на стены и потолок. Дополнительно панели монтируются на обе стены под окнами, напротив окон. Этот метод нагрева называется — .

В Важно ориентироваться на область его применения.

Важные преимущества ИК-пленки

Эксперты выделяют ряд преимуществ ИК-пленки.

Среди основных преимуществ:

• Экологическая безопасность – радиация считается полезной для здоровья;
• поддержание качества воздуха — при работе прибора нагревается не воздух, а предметы интерьера, поэтому кислород не испаряется, состав воздуха не меняется;
• отсутствие излучения электромагнитного типа;
• простота установки , широкие возможности настройки.

ИК пленка прочная, практически не выходит из строя, не требует ремонта.

Инфракрасные пленочные системы отлично подходят для использования на открытом воздухе. Их активно используют при обустройстве балконов и лоджий. Существенным преимуществом ИК-полов является то, что это единственный вариант, позволяющий эффективно обогревать помещения без остекления.

Процесс установки ИК-системы на пол балкона будет представлен в следующей галерее:

Галерея изображений

Фото

Этап 1: Укладка изоляционной подложки

Этап 2: Расположение панелей нагревательной пленки

Этап 3: Покрытие ИК-пола

Этап 4: Подключение системы отопления к блоку управления

Если вы планируете выбрать ИК-пленку для балкона, предлагаем ознакомиться с информацией по установке и подключению таких теплый пол:

Монтаж датчика температуры

Для обеспечения необходимого микроклимата в помещении используйте терморегуляторы, оснащенные датчиком температуры. Они эффективно взаимодействуют с кабельными системами, ИК пленкой.

Функция термостата – поддержание заданной температуры, ее регулировка, оптимизация энергопотребления. В зависимости от модификации функции устройства могут быть разнообразными.

Принцип подключения термостата одинаков для любой системы. Рассмотрим особенности установки датчика температуры нагревательных матов.

Один термостат может одновременно регулировать температуру нескольких нагревательных матов. Соединяйте кабельные системы параллельно, максимальный ток не должен превышать 16 А, что соответствует 3600 Вт при 230 В

Если суммарная мощность матов больше, то требуется дополнительное оборудование в виде вводного автомата, УЗО, силового реле, размыкателя по направлениям, специального терморегулятора.

Для установки контроллера необходимо выполнить работы в следующем порядке:

• создать в стене специальное отверстие для крепления коробки;
• просверлить в стене углубление для установки силового провода и создать отверстие для прокладки соединительного канала;
• установить, настроить по инструкции;
• поместите датчики в гофрированную пластиковую трубку диаметром 16-20 мм.

Трубка должна быть герметична с одного конца для защиты проводов от попадания в растворы, воду. С противоположного конца трубка помещается в установленную коробку.

Регулятор рекомендуется располагать возле электропроводки, в целях экономии на питающей проводке желательно установить его на стене в жилом помещении в наиболее удобном месте

Допустимый радиус изгиба проводки не менее 5 см. Трубка с датчиками крепится к полу. Она должна проходить между петлями на расстоянии не менее 20 см.

Важно помнить, что при монтаже нельзя укорачивать нагревательный кабель, заменять питающие провода, вносить коррективы в конструкцию терморегулятора, проводить ремонтно-монтажные работы при включенном питании.

Принцип расчета систем перекрытий

Перед выбором любой напольной системы важно рассчитать мощность утеплителя, определить его необходимую длину.

Для этого необходимо рассчитать теплопотери лоджии. Через оконные проемы уходит много тепловой энергии, поэтому обеспечить температуру +20-+23°С довольно проблематично, особенно в зимнее время года. Поэтому рекомендуется устанавливать отопительное оборудование в режиме обогрева.

Рассчитать теплопотери балкона можно с помощью онлайн-калькулятора.

Перед установкой системы теплого пола на лоджии важно предварительно прогреть помещение

Рекомендуемая температура нагревательных матов, кабеля или инфракрасной пленки +26°С. Этот режим подходит для утепления паркетных полов. Если в качестве покрытия используется плитка, мрамор или другое теплопроводящее покрытие, рекомендуемая температура кабеля +28-+31°С.

Обычно для лоджий требуется 160-180 Вт на м ² для отопления и 200-220 Вт на м ² для режима обогрева. Учитывая эти рекомендации, можно рассчитать необходимую длину кабеля, шаг монтажа, мощность системы.

Например, лоджия имеет площадь 2 м ² . На полу плитка, стяжка не планируется. Возьмем режим обогрева, для которого требуется 200 Вт на м ² . Далее определяем площадь обогрева.

Рассчитывается по формуле:

S _гр = S _всего -S _{и т. д} , Где

• S _{и т.д} — площадь, занимаемая шкафами и прочей мебелью;
• S _всего — общая площадь помещения.

Допустим, площадь, занимаемая мебелью, составляет 0,5 м ² . Тогда S _гр = 2-0,5 = 1,5. Для лоджии выбран режим обогрева, поэтому необходимая мощность кабеля составляет 200 Вт на м ² .

Тогда рекомендуемая мощность системы составляет 1,5 * 200 = 300 Вт на м ² .

Если стяжка не планируется, выбирайте тонкую тросовую систему, которая сможет полностью уложиться в слой плиточного клея.

Выбрать систему с требуемыми характеристиками можно из таблиц с описанием характеристик оборудования.

Используя технические характеристики матов, можно определить оптимальную модель исходя из индивидуальных требований (+)

На основании таблицы определяем мощность мата, его размеры и длину по площади. В нашем примере мощность мата 0,25 кВт, а длина 17 м.

Далее ищем этап установки. Рассчитываем по формуле:

h = (S _гр * 100) / L _каб где

• h — шаг укладки;
• L _кабина — длина кабеля в метрах.

Подставляем значения в формулу, и получаем: h = 1,5*100\17 = 8,8 см.

При укладке матов или кабеля помните, что расстояние от стен должно быть 10 см.

Выводы и полезное видео по теме

В видео рассказывается об особенностях, общих принципах установки нагревательных матов:

Из видео вы можете узнать об особенностях установки и подключения терморегулятора:

Об установке ИК-пленки вы можете узнать из видео ниже:

Кабельные системы, ИК-пленка отличаются высоким качеством, низкой стоимостью, практичностью и долговечностью. Установить их можно самостоятельно без привлечения специалистов.

Важно только правильно подобрать оборудование с учетом площади обогреваемой поверхности, типа покрытия и других факторов.

Всем, кто интересуется вопросом обогрева балкона и использования теплого пола для обогрева лоджии, предлагаем оставлять комментарии и задавать вопросы. Контактная форма находится в нижнем блоке.

Как распределить элементы теплого пола на балконе

• Преимущества и недостатки

Кабельная система

• нагревательные маты
• инфракрасный пол

Особенности установки кабеля

• Укладка нагревательных матов и напольной пленки

Об утеплении люди задумываются часто именно тогда, когда проводится капитальный ремонт в квартире. Это не случайно, так как его можно использовать для зимнего сада, выполняя из него рабочий кабинет, а также зоны отдыха. Выбирать лучший результат должен каждый, в зависимости от личных предпочтений. Некоторые думают, что согреет ли совмещенный балкон система электрического теплого пола. Есть как положительные, так и отрицательные отзывы, особенности процесса монтажа.

Теплые полы электрические радуют своих потребителей достаточным количеством положительных качеств, среди которых можно выделить:

1. Пол в помещении прогревается равномерно по всей площади, без покрытия участков холода.

Установка

2. может осуществляться самостоятельно и без применения дополнительного специального оборудования.

Температурный режим

3. можно без проблем регулировать при использовании соответствующих компонентов электрического теплого пола.
4. Вы без труда найдете неисправность систем теплого пола, чтобы в кратчайшие сроки произвести их ремонт и восстановление работоспособности.
5. Выгодная цена, полностью соответствующая требуемому качеству.

Но это лишь самые главные из тех достоинств, которыми может похвастаться теплый пол вне зависимости от того, из чего изготовлены его устройства. Но у любой системы будут небольшие минусы, о которых обязательно нужно упомянуть, чтобы не вводить в заблуждение будущих художников.

Основным недостатком является то, что в результате использования электрической системы теплых полов вы получаете большие счета за электроэнергию. Это существенно отличает их от водяного теплого пола. Кроме того, электромагнитное излучение присутствует в помещении, где монтируется конструкция для обогрева помещения. правда, некоторые эксперты высказали мнение, что это не влияет на здоровье человека и окружающую среду.

Существуют и другие отрицательные качества теплых полов электрического типа, но они будут связаны с нарушением технологии монтажа и соединения всех компонентов между собой. Если строго следовать инструкции, то будут проявляться исключительные положительные стороны использования систем отопления.

Несмотря на большие счета за электроэнергию, для балконов чаще выбирают вариант электрообогрева. Это связано с простой установкой, что интересует многих, особенно начинающих исполнителей. Вам не придется тратить деньги на профессионалов, а делать это своими руками.

Кабельная система

Необходимо рассмотреть все возможные индивидуально варианты электрических теплиц, чтобы в итоге выбрать наиболее подходящий. Самой популярной и считается популярной кабельная система. Его можно использовать не только как основную систему отопления на балконе, но и более (комфортно).

Монтаж чаще всего производят при использовании бетонной стяжки, которой заполняют все компоненты теплого пола, работающие от электричества. Обычно толщина заливки выбирается в пределах 40-50 мм. Кабель здесь можно выбрать цельный или крепкий, каждый из которых имеет свои особенности, в том числе и при прокладке в том или ином помещении. В обязательном порядке должна располагаться стяжка теплого пола на глубине балкона 30 мм.

конструкция теплого пола на балконе

Здесь важно устроить слой утепления и гидроизоляции, позволяющий создать уровень комфорта при нахождении на балконе. При выборе напольного покрытия следует руководствоваться его отличной теплопроводностью. Самый популярный материал для напольного покрытия – керамическая плитка или керамогранит. После стяжки и включения системы электрического теплого пола требуется время. Обычно это 28 дней, в течение которых стяжка набирает необходимый уровень прочности и схватывания.

нагревательные маты

Если выбор остановили на нагревательных матах электрического теплого пола, то зачастую они используются только как дополнительный источник обогрева. Они подходят в тех случаях, когда нет возможности заливки бетонной стяжки, что создает дополнительную нагрузку на балконные плиты.

Маты кабельные, укладываются в специальную сетку. У них змеиная схема. Проводники в этом случае имеют высокий уровень сопротивления. шаг укладки кабеля около 50 мм.

Особенность нагревательных матов — простой монтаж, возможность укладки сразу на старое бетонное основание. Здесь чаще всего используется клеевой состав, подходящий для укладки керамической плитки. Как только клей полностью высохнет, можно запускать систему и наслаждаться необходимым уровнем температуры на балконе.

Выбор напольного покрытия не сложен, ведь подойдет практически любой вариант. Но следует обратить внимание на нагревательные маты при их укладке, так как велика вероятность их повреждения и выхода из строя. Также среди недостатков можно выделить значительную стоимость продукции и отсутствие возможности их использования в качестве основного источника отопления на балконе. Они не будут передавать тепло на первый этаж, так как будут отключены от электросети.

Конструкция теплых полов

Общая толщина теплого пола В этом случае будет больше 20 мм. И это все при уложенной плитке на плиточный клей. Особой нагрузки на балконную плиту напольное отопление из нагревательных матов не создаст. При сложной форме конфигурации балконного пространства маты очень легко разрезаются на фрагменты. При этом необходимо обратить внимание на то, чтобы целостность троса сохранилась.

инфракрасный пол

многочисленные отзывы свидетельствуют о том, что пленочный теплый пол имеет незначительную толщину готовой конструкции, а также простой перечень работ по устройству. Достаточно даже следовать инструкции от производителя, чтобы выполнить качественную установку. Ему подвластны даже начинающие исполнители.

от Инфракрасный теплый пол Обогревает не только основание балкона, но и все находящиеся там предметы мебели, стены. От них и греется на воздухе в помещении. Отработанное тепло также обеспечивает желаемый уровень температуры.

Несмотря на все это, инфракрасный теплый пол на балконе или теплый пол на лоджии не всегда справляются со значительными отрицательными температурами, возникающими в зимний период. Это указывает на необходимость системы обогрева с использованием пленки матов в качестве дополнительного источника.

ИК секс

Утепление цокольного пола на балконе настраивается на 10-20 минут после включения системы в рабочее состояние. При этом не создается нагрузка на плиту пола и сохраняется необходимое расстояние от потолка до земли. Энергозатраты несколько ниже, чем у других вариантов электрического пола.

Среди самых популярных напольных покрытий можно выделить линолеум, ковролин и теплый пол на балконе под ламинат. Но окончательный выбор будет полностью зависеть от возможностей и условий устройства теплого пола на балконе.

Особенности монтажа кабеля

Выполнение теплого пола на балконе должно соответствовать технологии монтажа. Никаких отклонений от этого быть не должно, в дальнейшем производить ремонт компонентов всей системы. Порядок действий для вышеописанных вариантов практически идентичен, но все же имеет свои особенности, на которые следует обратить внимание.

Самая распространенная кабельная система. Именно с него следует начать рассмотрение. Подложку необходимо качественно выровнять и привести в горизонтальное положение. В существующую или сформированную плиту цементно-песчаной стяжки укладывается слой теплоизоляции. Важно подобрать оптимальный вариант субстрата. к подложке крепится монтажная лента, позволяющая облегчить процесс крепления нагревательного кабеля. При наличии обогрева нижнего балконного пола, подойдет утеплитель пенофол или пенопласт, каждый из которых имеет толщину от 20 до 50 мм. толщину необходимо увеличить при отсутствии обогреваемого балкона на 100 мм. Эти действия проводятся с одной главной целью – уменьшить теплопотери при эксплуатации теплого пола.

Поверх теплоизоляции в некоторых случаях укладывается сетчатая арматура, которая крепится к кабелю с помощью специальных хомутов из пластика. При выполнении с кабельной разводкой выбранного шага важно не повредить его. Дополнительно расположение должно быть начерчено или сфотографировано. Также следует подключить кабелями все остальные компоненты системы, проверить их работоспособность.

Конструкция вантового пола

По окончании всех действий проводится заливка бетонной стяжки всех составляющих. Воздушных пространств в таком случае быть не должно. В противном случае эффективность системы отопления будет снижена. Цементный фильтр толщиной должен быть более 30 мм. Будет производить только напольную плитку или другие напольные покрытия. В течение всей установки следует измерять сопротивление кабеля теплого пола, чтобы вовремя обнаружить его неисправность.

Укладка нагревательных матов и напольной пленки

Основа для нагревательных матов — бетонный фундамент или старый пол, который надежно закреплен. Это будет площадка для системы отопления. Изоляция не применяется. Их размещают по всей поверхности, которую необходимо прогреть. При необходимости разделки отдельных участков следует соблюдать осторожность, чтобы не повредить кабель.

После этого подключить коврики регулятор уровня температуры с датчиком температуры. Необходимо проверить подключение по правилам. В конце этих этапов наносится плиточный клей с нагревательным матом и фиксируется керамическая плитка. Другие варианты напольного покрытия имеют особенности, с которыми следует ознакомиться до начала монтажных работ.

Инфракрасный теплый пол подходит в случае выбора напольного покрытия, как паркет или ламинат с подогревом на балконе. Предварительно основание на балконе качественно выровнять с помощью черновой стяжки. Это осуществляется при наличии перепадов высот, выбоин и других возможных дефектов.

Напольное покрытие из теплоизоляционного слоя, после чего по всей поверхности уложена инфракрасная пленка. При дальнейшем расположении на балконе шкафа или других громоздких предметов, на этих участках следует избавиться от прокладки нагревательных элементов. Нельзя забывать и о расположении под полом таких элементов, как терморегулятор и датчик температуры.

Для изоляции соединений проводки инфракрасной пленкой, Битумный состав, который можно приобрести в строительном магазине. Поверх полученного «пирога» будет производиться настил выбранного варианта напольного покрытия.

Инфракрасный теплый пол – один из самых современных и эффективных. Отличаются отличной теплоотдачей, так как не тратят энергию на прогрев бетонной стяжки пола, в кабельной системе. По отзывам, которые можно найти на профильных форумах, именно пленочный пол будет наиболее подходящим для балкона или лоджии.

Каждый из вариантов теплого пола на балконе имеет свои особенности. Что-то будет дороже в закупке оборудования, а что-то проще в монтаже.
