Современные теплые электрические полы в деревянном доме

Большой популярностью пользуется следующий способ. Заключается он в укладке кабельных электрических матов по деревянному перекрытию. Для такого монтажа не нужно снимать те доски, что уже уложены.

Схема теплого электрического пола

Данная операция выполняется двумя способами:

• Способ первый. Монтируется кабельный пол на пол деревянный в подготовленные заранее штробы. Глубина прорезов – 2 см. По времени это затратно, а вот по деньгам вполне экономно.
• Способ второй. Монтируется система поверх деревянного пола. В этом случае фанерой накрываются половицы, чтобы выровнять основание. Потом уже раскладывают нагревательные маты, а далее монтируется выбранное покрытие (линолеум, ламинат и т.д.)

Очень важный момент – обязательно нужно составит схему укладки самого нагревательного кабеля. Для чего нужен подробный план? Он помогает избежать механических повреждений кабеля, которое может случиться в процессе ремонта комнаты.

Работа с электрическим теплым полом

Если при укладке используются элементы, проводящие электрический ток, то важно, чтобы мощность системы была не более 130 ватт на квадратный метр. Если же кабель прокладывается по деревянным конструкциям, то на этих участках его мощность не должна быть боле 17 ватт на метр.. Кабель и маты не укладываются под предметами мебели, бытовой техникой и в местах с повышенной проходимостью

Максимальная температура нагревательных элементов не должна превышать 45 градусов по Цельсию. Укладка производится на заранее подготовленное основание без значительных дефектов и неровностей.

Кабель и маты не укладываются под предметами мебели, бытовой техникой и в местах с повышенной проходимостью. Максимальная температура нагревательных элементов не должна превышать 45 градусов по Цельсию. Укладка производится на заранее подготовленное основание без значительных дефектов и неровностей.

Выполняются работы в такой последовательности:

Черновое основание очищается от пыли, грязи и мусора. Различные щели, дыры и полости заделываются составами для древесины. Ни в коем случае нельзя применять монтажную пену, поскольку она является пожароопасным материалом не совместимым с системами подогрева.
Поверх основания укладываются деревянные бруски 5х5 сантиметров, интервал между которыми должен быть в пределах 0,4-0,5 метра. Можно использовать бруски с меньшими пропорциями, но помнить о том, что зазор между нагревательным элементом и покрытием пола должен составлять от 3 сантиметров. Фиксируются бруски саморезами.
Между брусками укладывается утеплитель с отражающей поверхностью, направленной в сторону помещения. Это позволит направлять выделяемые потоки тепловой энергии в комнату и не даст образоваться значительным теплопотерям. Желательно делать заступ на бруски. Предпочтение отдает различным материалам с фольгированным слоем.
Сверху на слой утеплителя укладывается армирующая сетка с площадью ячейки в 1 квадратный сантиметр. В тех местах, где кабель будет проходить через деревянные бруски, необходимо выпиливать пазы, изолируемые фольгой или металлическими пластинами. Глубина паза должна быть такой, чтобы кабель располагался на уровне утеплителя.
Укладывается кабель с шагом в 10-15 сантиметров. Расстояние от него до брусков должно составлять около 10 сантиметров. На армирующей сетке его фиксация производится при помощи пластиковых креплений (хомутов).
По завершению укладки оголенные концы кабеля выводятся на поверхность и подключаются к блоку термостата, который должен быть предварительно установлен в гофрированной трубке на расстоянии в 0,5-0,7 метра от стены между витками энергокабеля.
Подключать систему подогрева к термостату необходимо с абсолютным соблюдением всех инструкций

При укладке важно учесть общую мощность кабеля с упором на площадь его сечения. По завершению подключения производится тестирование системы
Особое внимание стоит уделить тем участкам, где кабель располагается поверх древесины, чтобы устранить риск возгорания.
Завершающим этапом работ является создание чистового пола и укладка основного покрытия.

Чистовой пол можно сделать из доски с замковыми соединениями, которая обеспечит отличную вентиляцию пространства под настилом.

Итог

В статье представлена подробная информация о монтаже систем теплого пола в деревянном доме. Если соблюдать все инструкции и не делать ошибок, то эффективность, надежность и безопасность подогрева полов будут на высочайшем уровне.

Если у владельца существуют сомнения по поводу своей компетентности при проведении сантехнических или электромонтажных работ, то лучше не рисковать и обратиться за помощью к профессионалам. Специалисты из строительных компаний возьмут на себя ответственность за все этапы работ – от покупки необходимых материалов до монтажа теплого пола, его тестирования и введения в эксплуатацию.

Подключение и настройка терморегуляторов

Терморегулятор, к которому подключаются провода управления и питания должен располагаться в самом доме. Там где тепло и нет большой влажности.

С точки зрения доступа и обслуживания, коридор или прихожая вполне подойдут. Схема подключения терморегулятора подобна той, что используется при монтаже домашних теплых полов.

Подробный процесс с поэтапными картинками для домашних вариантов описан в статье ниже.

Однако для улицы нельзя использовать привычные домашние терморегуляторы. При низкой температуре от – 10С и ниже, они просто ”впадают в кому” и перестают на что-либо реагировать до оттепели.

При этом если вы хотите, чтобы система теплых полов для улицы не включалась автоматически при сильных морозах (в этом случае очень редко идет снег, и смысла топить дорожки и ступеньки нет), тогда вам понадобятся специальные приборы.

Такие обычно устанавливаются на din-рейку в выносной щиток, а не монтируются в подрозетники.

Правда и у обычных на этот случай имеется выключатель на лицевой поверхности. Просто отщелкиваете его при сильных морозах и ждете оттепели.

Чтобы снег постоянно таял и не превращался в лед, на внешней поверхности ступенек и дорожек, температура постоянно должна поддерживаться в пределах +3 градуса. Казалось именно ее и нужно выставлять на регуляторе.

Однако при этом есть один очень важный нюанс.

На каждый 1см слоя стяжки, плитки или другого материала, который находится над греющим кабелем, следует добавлять дополнительно по 1,5 градуса на терморегуляторе.

То есть, если у вас на ступенях лежит плитка с клеем толщиной в 2см, то вам нужно к выставленным 3-м градусам на терморегуляторе, добавить еще +3С. В итоге температура таяния составит +6 С.

При большей толщине стяжки или плитки, она увеличится еще больше. Это и будет так называемая рабочая температура нагревательной антигололедной системы.

Также широко применяются и двухпозиционные терморегуляторы. Они автоматически запускаются когда температура контролируемой поверхности находится между двух заранее выставленных величин. Причем один из порогов (плюсовой), может быть задан жестко заводскими настройками.

Можно конечно управлять всей системой и обычным автоматом. Только никакой экономии и комфорта в этом случае уже не получится. Уснули вечером в одну погоду, проснулись утром в другую, а все ступеньки заснежены или во льду.

Питающие провода 220В подключаются в щитовой через УЗО с током утечки более 30мА.

Простейшую условную схему подключения системы антиобледенения крыльца и дорожек можно представить следующим образом.

Тёплый водяной пол

В деревянном доме можно сделать тёплые водяные полы. Они требуют хорошего основания. Половые доски могут не выдержать нагрузки на них от нагревательных элементов и бетонной стяжки, на которую обычно монтируется водяной пол.

Чтобы сделать конструкции более лёгкой, кабель обогрева (трубы) кладут в «воздушную подушку». Тёплый водяной пол состоит из полых трубок, по которым впоследствии течёт горячая вода. Она отдаёт тепло полу и по нему становится приятно ходить.

При этом используются бесшовные пластиковые, металлопластиковые и металлические трубы диаметром 16 мм. Они устанавливаются с шагом, который составляет в среднем 20-30 см и подводятся к системе центрального отопления или автономно работающему котлу с насосом.

Технология монтажа тёплого водяного пола заключается в следующих операциях.

Тщательно очищают доски от пыли и мусора, заделывают щели и трещины раствором по дереву, сколачивают и укрепляют деревянные половицы.
Пропитывают полы антисептиком, прогрунтовывают их, покрывают гидроизолирующим составом.
На черновом полу настилают теплоизолирующее полотно, например, Пеноферол, которое крепят степлером на деревянных досках

Важно, чтобы верхний слой был металлизированным. Если этого нет, то следует использовать фольгу.
Затем кладут и крепят трубы, соединяя их между собой в единую систему.
Далее в нижней части помещения по всему периметру наклеивают специальную демпферную ленту

В процессе эксплуатации теплый пол будет нагреваться и расширяться. Бетон при этом может растрескаться. От этого убережёт эта лента.
Далее заливают бетонную стяжку, стараясь скрыть трубы, но не допускать слишком большой толщины (3-5 см). Это позволит облегчить деревянную конструкцию пола.

В доме такой пол можно сделать в любом помещении. Бетон отлично проводит тепло. Воду в системе трубок необязательно нагревать до высокой температуры. Достаточно 40 градусов. Даже при таком нагреве на теплом полу будет комфортно. Благодаря такому устройству тепло от труб будет отражаться в фольге и переходить к напольному покрытию.

Рекомендуемая специалистами длина одного замкнутого контура должна составлять не более 80-100 метров. В помещениях по площади более 30-40 м2 следует сделать 2-3 контура. В противном случае жидкость будет быстро остывать. Например, в комнате размером 6х6 м кладут трубы с шагом в 20 см. длина контура с учётом длины на подключение к котлу составит почти 100 м.

В качестве финишного материала можно использовать ламинат, линолеум, ковролин и даже кафельную плитку. Если в случае с электрическим обогревом нельзя создавать тяжёлую нагрузку на поверхность, то при смонтированной водяной системе в этом нет нужды. Здесь можно специально не проектировать расстановку мебели и предметов обстановки.

Тёплый водяной пол можно сделать и без бетонной стяжки, сухим способом. Однако такой метод может грозить потерей тепла, так как древесина плохо его проводит. Чтобы этого избежать проводят следующие действия,

• уменьшают шаг между водяными трубами;
• создают отражающие поверхности (дефлекторы).

Тёплый пол в деревянном или каменном доме – важная часть общего благоустройства. Благодаря ему можно создать благоприятную атмосферу в жилище

Наиболее распространенные ошибки при обустройстве

Ошибки при укладке теплого пола Если за дело берется новичок, то сложности могут возникнуть на каждом шагу. Секреты успеха кроются в деталях, о которых следует узнать до начала выполнения предстоящих работ. Необходимо понять то, что работать предстоит с электрическими приборами, которые имеют повышенный уровень опасности. Такой тип покрытия предназначен для подогрева поверхности напольного покрытия, тем самым создавая такой необходимый домашний уют. В основе конструкции будет лежать мат или двужильный кабель. Длину следует рассчитать заранее, так как резать его самостоятельно не рекомендуется.

В большинстве случаев проблемы возникают именно благодаря несоблюдению обозначенных технологий и нарушения правил проведения монтажных работ.

Квадратура помещения также будет играть не последнюю роль. Отдельно рассчитывается площадь, которая будет прогреваться и та, на которой размещается мебель или сантехника. Производить монтаж кабеля под мебелью строго воспрещается, так как система будет работать на прогрев кровати или шкафа, а не окружающего пространства. Это приведет к скорой поломке в связи с огромными и регулярными нагрузками. Рабочая поверхность должна быть заранее очищена и подготовлена. Соприкасаться или пересекаться петли не должны.

Изгибов рекомендуется также избегать. Наступать на кабель запрещается, так как возможна внутренняя деформация проводов и последующее их замыкание и потеря эластичности. Термодатчик размещать в толще бетона не рекомендуется, так как для этого используется гофрированная труба. Перед включением следует дождаться полного высыхания используемого раствора. Сушить стяжку при помощи устройства не рекомендуется.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на газовых котлах.

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству  водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов – экструдированный пенополистирол – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

• плотность – от 40 кг/м³;
• толщина – от 300 мм.

Главный слой – цементная заливка, внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется произвести расчеты. Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

• один контур не распределяют на два помещения;
• для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
• одна сторона контура – не более 8 м;
• демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

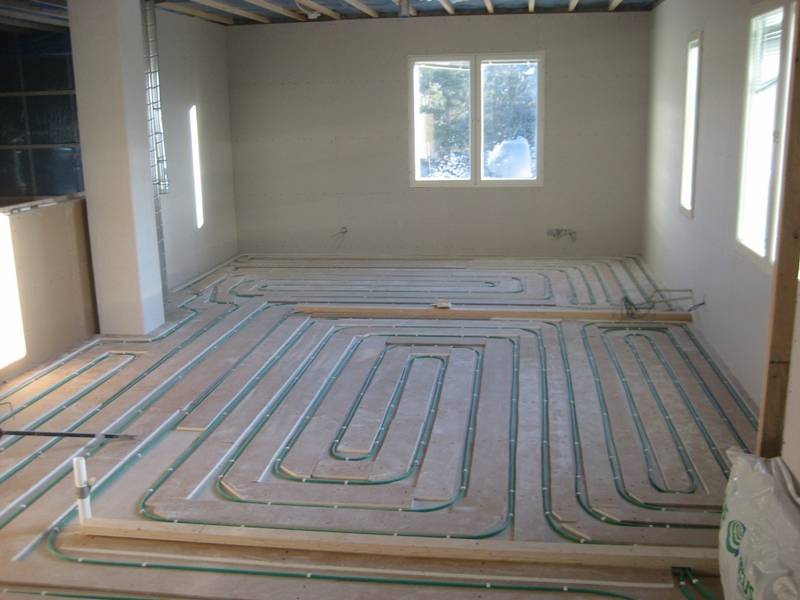

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

«Змейка» – самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Электрические теплые полы

Электрические системы обладают самыми высокими показателями КПД, предусматривая возможность  удобного контроля температуры в каждом отдельно взятом помещении. Благодаря этому расход электричества является намного более экономичным, нежели при использовании других систем отопления. Теплые полы в доме известны своим огромным количеством достоинств, среди которых отдельно можно выделить бесшумность работы  системы, удобство ее эксплуатации, а также отсутствие необходимости специального ухода.

При установке электрических полов обогрев дома происходит за счет того, что электрическая энергия преобразуется в тепловую,  то есть процесс осуществляется  без теплоносителей (в большинстве случаев жидкости). В результате этого воздух в обогреваемом помещении достигает нужной температуры за максимально короткое время.

Подытожив все вышесказанное, можно считать, что электрическое отопление является экологически безопасным, бесшумным и полностью отвечающим всем требованиям способом обогрева жилья.

Кабельный теплый пол в деревянном доме является  практически классикой напольного обогрева. Этот вид полов может поддерживать в разных помещениях температуру на различном, необходимом уровне, при этом не оказывая никакого отрицательного влияния на влажность воздуха. Пожалуй, одним из наиболее значимых недостатков такой системы отопления можно считать количество потребляемой энергии.

Установив  кабельный теплый пол в коттедже в качестве главного источника обогрева, можно отапливать  помещение с площадью порядка 10-20 кв.м. Если использовать эту систему в качестве дополнительной возможности получения тепла, то можно обогревать площадь порядка 10-28 кв.м.

В большинстве случаев токоведущие жилы кабеля изготавливаются из алюминия  или меди. В последнее время все чаще используется  именно последний материал, так как алюминий является не слишком хорошим проводником электрического тока.

Кабельный теплый пол в частном доме состоит из нагревательного  кабеля, который следует монтировать на поверхность пола, соединяя с силовыми проводами, которые направлены к источнику электроэнергии. Обычно нагревательные кабели обладают высокими показателями надежности и долговечности, благодаря чему конструкции кабельного теплого пола могут оставаться в первоначальном виде  в течение многих лет.

Монтаж деревянного пола с электрическим подогревом

Электрический тёплый пол в доме можно обустроить двумя способами:

• смонтировать нагревательные маты;
• провести на полу греющий кабель.

В первом случае работы можно выполнить самостоятельно, монтаж теплого пола осуществляется проще и быстрее. Пол поднимается не более, чем 3 мм. Значит, идеально подходит для помещений с низкими потолками. Однако такая система теплого пола отличается низкой мощностью, поэтому используется только как дополнительный источник тепла.

При укладке греющего кабеля полы приподнимаются боле, чем на 30 мм. Укладывать самостоятельно под деревянный пол их не рекомендуется. Желательно получить консультацию специалиста.

Оба вида подогрева можно делать под любое напольное покрытие.

Для укладки инфракрасных матов делают следующие шаги:

• готовят деревянное основание: устраняют неровности пола, значительные дефекты, грунтуют;
• кладут слой теплоизоляционного материала;
• равномерно расстилают полоски с нагревательными элементами;
• устанавливают датчик температуры теплого пола;
• фиксируют кабель;
• поверх матов распределяют тонким слоем выравнивающую строительную смесь;
• далее стелют напольное покрытие или кладут плитку;
• обязательно устанавливают терморегулятор теплого пола.

Если предполагается класть кафель на доски с тёплым электрическим подогревом, рекомендуется положить ровнитель в 2 слоя.

Греющий кабель обычно укладывают на бетонную стяжку, сделанную на арматурной сетке. Её можно сделать поверх деревянных полов. При этом надо учитывать, что полы станут выше примерно на 30 мм и больше.

• на плотно лежащие доски без явно выраженных дефектов кладут полотно теплоизоляции или теплоотражающую подложку;
• далее бросают арматурную сетку;
• на неё пластиковыми стежками крепят греющий кабель;
• поверх наливают бетонный раствор и распределяют ровным слоем;
• после его затвердения расстилают гидроизоляцию;
• далее кладут прослойку под определённое напольное покрытие: под плитку – клей, под ламинат – подложку.

Кроме этого, следует установить датчик температуры в гофрированной трубке и терморегулятор.

Существует ещё один вариант укладки тёплого электрического пола на деревянное основание: в бетонную стяжку, созданную поверх досок, на монтажную ленту.

Во время укладки и при последующей эксплуатации важно соблюдать правила безопасности, так как электричество – может нанести вред здоровью и имуществу людей

Действовать по инструкции.
Не следует самопроизвольно менять длину кабелей.
Соблюдать температурный режим в помещении: он должен быть не ниже -5 градусов.
Перед включением системы важно убедиться в полной сухости стяжки.
Кабель тёплого пола не должен располагаться под тяжёлой мебелью.

Среди множества достоинств пола с электрическим подогревом есть недостатки такого устройства. Главное – большие энергозатраты при эксплуатации. Если возникает потребность в создании тёплых полов в доме, стоит всё несколько раз просчитать и определить возможную выгоду

Важно выяснить общую стоимость системы и расходов на оплату электроэнергии

Минусы электрических матов и кабельного пола

Основным минусом использования любых электрических систем, за исключением разве что тепловых насосов, является потребление электроэнергии в соотношении 1 к 1. То есть, для производства одного киловатта тепловой энергии электрическому нагревательному прибору требуется 1 киловатт электроэнергии. Только для теплового насоса, в зависимости от его СОР, требуется на 1 киловатт тепловой энергии от 0,25 до 0,4 киловатта электроэнергии.

Естественно, автоматическая система регулирования температуры и включение обогрева по таймеру могут сэкономить часть электроэнергии на нагрев помещений. Однако, в случае с отопительными системами, не использующими жидкости в своей работе, не получится использовать аккумулирующие баки. Вопрос аккумулирования тепла в этом случае может быть частично решен при помощи массивных теплоемких конструкций в основании дома. Это может быть утепленный фундамент или массивная несущая стена внутри периметра дома.

Способы подготовки основания

Перед монтажом нагревательного элемента на деревянную поверхность, основание следует подготовить. Есть разные способы для обустройства основы под нагревательный пол.

В стяжку

Укладка греющих полов в стяжку в бревенчатом доме — трудоёмкая процедура, но система выходит наиболее эффективная, с высокой теплоотдачей. Есть два метода сделать стяжку пола:

1. Из бетонного раствора (мокрая) — при этом, требуется тщательно подготовить деревянные перекрытия. Так как, не все балки способны выдержать тяжесть бетона, то такой способ применяется не часто, в основном при обустройстве водяного тёплого пола на первом этаже частного дома,

Суть метода в том, что элементы нагрева (трубопровод или электропровод) заливаются слоем бетона.

1. Сухая — здесь стяжкой служит сухой материал — керамзит или перлит. Конструкция получается прочной и твёрдой. Особенно, способ рекомендован для строений, перекрытия у которых — деревянные балки,  так как эта стяжка считается облегчённой.

Без стяжки

Способ сооружения нагревательных конструкций в деревянном помещении без заливки бетона, называется настильный. Есть два варианта сделать греющие полы без стяжки:

1. Между лагами — размещение структурированной подложки между деревянных лаг. В её углублениях просто прокладываются нагревательные элементы. При использовании утеплителя без углублений, следует установить поперечные планки, к ним с помощью металлических хомутов будет крепиться нагреватель.

Но основные строительные лаги, чаще использовать не возможно, поэтому необходимо набить на черное покрытие бруски, которые будут служить лагами.

Подложку рекомендовано стелить ту, которая имеет отражающий слой, хотя допустимо использование утеплителя с фольгированной поверхностью.

1. На черновой пол — этот способ подразумевает размещение трубопровода или кабеля на черновой основе или на старой дощатой поверхности. Для этого, в полу просверливаются пазы, в них помещаются металлические пластины. Такая работа требует умение пользоваться фрезеровочным инструментом.

Возможно установить нагреватель на черновой пол по другой схеме — путём набивания на основание досок. Они размещаются одна от другой на таком расстоянии, чтоб выступ оцинкованных пластин свободно мог поместиться в зазоре.

При укладке плёночных полов, достаточно на старый пол настелить листы фанеры, гидроизоляцию и теплоотражающей материал, на котором размещается плёнка.

1. На плиты с бобышками — самый простой метод укладки и фиксации нагревательного элемента. Фиксируется утеплитель к основе, и в его пазах прокладываются трубы или провод, согласно запланированной схеме. Дополнительная фиксация нагревателя здесь не нужна, так как бобышки надёжно удерживают его. Прежде, чем стелить отделку, тёплый пол на бобышках нужно закрыть листами ГВЛ.

Отлично подходит для бревенчатых домов способ укладки — на черновое покрытие, особенно при использовании инфракрасной плёнки.

Правила монтажа водяной системы в деревянном жилом сооружении

Электрические теплые полы по деревянных перекрытиях мы уже рассмотрели, а сейчас ознакомимся с водяными теплыми полами на деревянный пол.

Это система использует горячую воду как источник тепла для обогрева покрытия из дерева. Нагревает воду газовый котел. Чтобы управлять температурным режимом, есть узел смешивания воды, он включает в себя насос, термостатический смеситель и коллектор.

Водяные полы в деревянном доме можно монтировать как с бетонной стяжкой, так и без неё. На сегодня специалисты советуют,  укладывать теплый пол по деревянным лагам. Иногда, такой вариант предпочтителен. Причиной этому может послужить в деревянном доме половое покрытие из дерева.

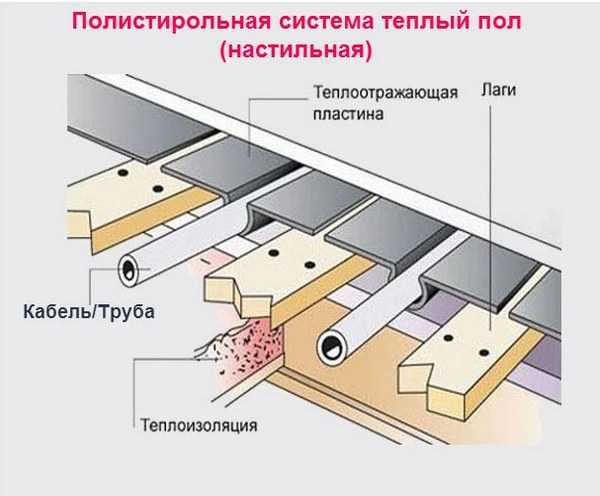

Лаги заранее подготовлены: в них прорезаны щели для укладки трубы. Сверху кладут фанеру, а далее чистовые доски. Недостатком является воздушная прослойка, которая уменьшает эффективность нагрева водяных теплых полов на деревянном основании.

Лучший вариант — устроить обогревательную конструкцию под стяжку, а сверху настилать напольное покрытие из дерева. Таким образом, устройство водяного теплого пола в деревянном доме лишено недостатка как в случае с теплым полом сделанного «сухим» методом.

Водяной теплый пол в деревянном доме, смонтированный с учетом особенностей постройки дома, будет исправно эксплуатироваться.

Теплые полы в деревянном доме: водяной или элекрический

Владельцы частных деревянных домов искренне огорчаются, что в их жилище невозможно сделать теплые полы, как в каменных или кирпичных зданиях. Оказывается, что это в корне неверное утверждение, поскольку почитав соответствующую литературу, подобрав нужные материалы и имея умелые руки вполне можно произвести монтаж теплого пола в деревянном доме.

Вопрос состоит в том, какой тип пола выбрать – электрический или водяной. Известно, что водяной теплый пол состоит из системы скрытых под напольным покрытием системы труб с горячей водой. Электрические теплые полы состоят из размещенной под напольным покрытием системы подачи электрического тока, которая питает маты для обогрева. В некоторых системах электрических теплых полов используется нагревательный кабель, в других – нагреваемая инфракрасная термопленка. Разница между этими типами электрических теплых полов в их мощности.

Инфракрасный пленочный теплый пол

Для обустройства теплого пола в местах, где есть удобный доступ к источнику горячей воды, монтируются водяные их разновидности. В основном же специалисты рекомендуют обустраивать электрическую систему обогрева пола, которая наиболее популярна среди частных застройщиков деревянных строений.

Содержание

1. Особенности монтажа
2. Требования к теплым полам
3. Монтаж
4. Сборка и подключение

Особенности монтажа

Прежде всего, необходимо определиться со схемой будущего расположения кабеля в отапливаемых помещениях, обращая особое внимание на то, чтобы максимальное значение удельной мощности не переходило границы.

Для монтажа применяется нагревательный кабель с удельной мощностью до 17 Вт/м, обозначенной на маркировке.

Внимание! Следует учитывать и то, что в правилах пожарной безопасности сказано, что превышение мощности 130 Вт/м может привести к возгоранию полов.

Требования к теплым полам

После выбора для самостоятельного монтажа электрического теплого пола необходимо помнить о строгом соблюдении установленных правил его монтажа. Это позволит избежать повреждений напольного покрытия, возможного возгорания или различных неприятностей во время эксплуатации.

Во время монтажа необходимо соблюдать следующие меры безопасности:

• максимальная толщина полов из мягкой древесины должна составлять до22 мм, для полов из твердой древесины – до 24 мм;
• нагревательный кабель должен укладываться равномерно по всей поверхности основания пола;
• под мебелью укладка нагревательного кабеля не производится, поскольку давление основания шкафа или другой мебели может привести к повреждению кабеля;
• необходимо обеспечить эффективную гидроизоляцию элементов электрического теплого пола во время его укладки и монтаже финишного напольного покрытия;
• после монтажа электрического теплого пола должно быть исключено использование ковров, ковролина, покрывающих всю площадь пола;
• электрический теплый пол в обязательном порядке должен быть оснащен термостатом с датчиками температуры. На термостате должен быть установлен максимум температуры 40 градусов под финишным покрытием пола.

Монтаж

Главной проблемой при укладке теплых полов в деревянных строениях являются недостаточно прочные перекрытия, которые не в состоянии выдержать вес бетонной стяжки. Именно бетонной стяжкой накрываются сверху уложенные теплые полы в деревянном доме.

Сборка и подключение

Технология сборки и подключения в воздушную подушку:

• необходимо тщательно очистить основание пола от мусора и пыли, тщательно заделать щели и трещины. Произвести гидроизоляцию основания специальным раствором;
• приготовить опорные брусья размером 40х40 мм и длиной от 2 метров. Предпочтительный материал для брусьев – проструганные сосновые бруски;
• с помощью саморезов закрепить опорные брусья к черновому полу на расстоянии 300-400 мм друг от друга;
• между опорными брусьями уложить теплоизоляционный материал. В качестве теплоизоляции рекомендуется приобретать пенофол. Этот материал благодаря своей фольгированной подложке кроме функций теплоизоляции выполняет еще и функцию теплоотражения от нагревательных кабелей вверх. При укладке теплоизоляционного слоя нельзя забывать о необходимости создания воздушного зазора не менее 30 мм;
• поверх теплоизоляционного слоя необходимо разместить оцинкованную сетку с нахлестом 10-15 мм на опорные брусья. Нагревательные кабеля уложить параллельно опорным брусьям на расстоянии 10 мм от них;
• в опорных брусьях в местах пересечения их кабелем делаются пропилы глубиной 30 мм, в которых под нагревательный кабель размещаются куски металлической фольги;
• закрепить нагревательный кабель монтажной лентой или хомутами к опорным брусьям.

Схема электрического теплого пола в деревянном доме

После окончания вышеперечисленных работ следует уложить приготовленные для чистового пола доски на работающий теплый пол для просушки. После 2-х суток просушивания можно крепить доски к опорным брусьям.

Соблюдение технологии монтажа электрических теплых полов позволяет произвести его без помощи специалистов, а значит значительно сэкономить на этом, получив в итоге комфортные теплые полы в вашем деревянном доме.

Теплые полы и полы из массива дерева | Экспертный совет

Предыдущая |
Далее

Массивные деревянные полы представляют собой самые большие проблемы, когда речь идет о напольном отоплении, но это не означает, что их нужно полностью исключать.

Деревянные полы, особенно полы из цельного дерева, расширяются при поглощении влаги, обычно это происходит в летние месяцы, когда открыты окна и выключены системы центрального отопления. И наоборот, зимой при включенном отоплении они сужаются и древесина теряет влагу, постепенно засыхая.

Этот процесс никогда не останавливается и не может быть остановлен. Теплый пол усугубит этот эффект, потому что он находится в непосредственном контакте с полом. По этой причине мы обычно рекомендуем инженерную древесину, если она будет уложена на пол с подогревом.

Однако, если требуется укладка массивного деревянного пола на полы с подогревом, следующие меры помогут свести к минимуму любые неблагоприятные последствия: уровень, который был бы нормальным в зимние месяцы. Это может быть сделано еще дальше, если ваш установщик свободно уложит доски, убедившись, что они не прикреплены друг к другу или к черновому полу.

Также может быть хорошей идеей использовать увлажнитель воздуха для поддержания относительной влажности в помещении на уровне от 40% до 60%, поскольку именно поглощение и потеря влаги является настоящей причиной движения деревянных полов. а не температуру напрямую.

Полы с подогревом с использованием паркетной доски и ламината

Полы из инженерной древесины и ламината гораздо менее подвержены упомянутым выше проблемам, паркетные полы по-прежнему подвержены определенному расширению и усадке, поэтому разумно попробовать придерживаться некоторых советов, таких как использование узких досок, обеспечение тщательной акклиматизации и недопущение резких перепадов температурных уровней теплого пола

Для получения дополнительной информации ознакомьтесь с нашим руководством по укладке полов – в нем содержится гораздо больше подробностей об акклиматизации, а если этого недостаточно, позвоните нам!

Предыдущая |
Далее

Можно ли использовать теплый пол с деревянным полом?

Быстрые ссылки

Безопасно ли использовать теплый пол с деревянным полом?

Какой тип системы отопления вы используете?

Понимание рекомендаций по температуре

Другие важные факторы, которые следует учитывать

Прежде чем решить, подходит ли деревянный пол для вашего дома или бизнеса, нужно учесть множество факторов. Если у вас есть или вы планируете установить систему подогрева пола, очень важно убедиться, что пол, который вы будете укладывать, может использоваться вместе с теплым полом.

Деревянные полы печально известны своей тенденцией к деформации при изменении температуры. Итак, имея это в виду, возможно ли использовать теплый пол с деревянным полом? Ниже вы найдете все, что вам нужно знать.

Безопасно ли использовать теплый пол с деревянным полом?

Благодаря достижениям в области деревянных полов, наряду с ними можно использовать пол с подогревом. Однако это будет зависеть от типа устанавливаемой древесины.

Вообще говоря, пол с подогревом можно безопасно использовать с ламинатом и паркетными полами. Единственный тип деревянного пола, с которым его никогда не следует использовать, — это массивная древесина. Это связано с тем, что массивный деревянный пол недостаточно стабилен для использования с теплым полом. Поэтому они не смогут справиться с изменением температуры и сильно пострадают. Это не то, что вы хотите, когда вы потратили небольшое состояние на его установку!

С другой стороны, инженерные деревянные полы были изготовлены таким образом, чтобы придать доскам образцовую стабильность размеров. Это означает, что они не деформируются и не повреждаются при воздействии теплого пола. То же самое относится и к ламинату. Стоит помнить, что ламинат на самом деле не сделан из натурального дерева, он просто имеет эффект настоящего дерева. Таким образом, из трех различных типов деревянного пола ламинат обычно считается самым безопасным для укладки с подогревом пола.

Несмотря на то, что большинство паркетных и ламинатных полов подходят для полов с подогревом, существуют и исключения. Поэтому рекомендуется дважды проверить пол, который вы планируете купить, на предмет того, подходит ли он для установки с системой отопления.

Какой тип системы отопления вы используете?

Еще одна вещь, которую вы должны принять во внимание при покупке пола для установки с подогревом пола, это тип вашей системы. Существует два типа систем теплого пола, в том числе водяные и электрические системы.

Электрические системы обогрева полов используются чаще всего. Обычно они содержат нагреватель из фольги, который представляет собой нагревательный мат, который очень быстро и легко устанавливается. Благодаря фольгированному покрытию пол нагревается очень быстро, а также гарантирует более равномерное распределение тепла.

Системы на водной основе менее распространены и имеют множество вариантов. К ним относятся рельсовые и панельные разновидности. Вы обнаружите, что они различаются в зависимости от производителя.

При выборе деревянного пола для установки поверх системы напольного отопления необходимо убедиться, что он совместим с типом вашей системы. Например, некоторые деревянные полы подходят для использования только с электрическими системами подогрева пола, а не с водяными.

Понимание рекомендаций по температуре

Независимо от того, какой у вас тип системы подогрева пола, вам необходимо знать, до какой температуры она доходит. Все деревянные полы, пригодные для использования с подогревом, имеют максимальную температуру, которую они могут выдержать.

Ведущие производители, такие как Kahrs, рекомендуют никогда не подвергать деревянный пол воздействию температур выше 27 градусов Цельсия. Вы должны знать об этом, особенно когда вы укладываете пол вокруг радиаторов, где температура будет немного выше, чем в остальной части комнаты.

Всегда проверяйте рекомендации по максимальной температуре каждого этажа, прежде чем приступить к их установке. Оптимальная температура, к которой следует стремиться, составляет 23 градуса по Цельсию.

Другие важные факторы, которые следует учитывать

Температура и тип вашей системы отопления — не единственные факторы, которые необходимо учитывать. Вы также должны убедиться, что если вы используете подложку, она изготовлена ​​​​с высоким качеством. Использование неправильной подложки может привести к многочисленным проблемам, в том числе к риску возгорания. Поэтому при установке напольного отопления всегда следуйте рекомендациям производителя по укладке подложки.

Если вы устанавливаете новую систему теплого пола одновременно с новым полом, вам нужно запустить систему перед укладкой пола поверх нее. Таким образом, если возникнет проблема, вам не нужно будет поднимать свой новый пол, чтобы добраться до нее. Вы также должны убедиться, что стяжка высохла, прежде чем включать систему отопления. Теплые полы всегда должен устанавливать профессионал. Это обеспечит его безопасную установку и снизит вероятность возникновения каких-либо проблем после его включения.

Также важно избегать установки деревянного пола с помощью гвоздей или шурупов. Это может означать, что вы в конечном итоге проткнете или повредите систему подогрева пола. В любом случае вам не нужно использовать гвозди или шурупы, так как большинство деревянных полов сегодня оснащены запатентованной системой защелок, которая делает их очень простыми в установке.

При укладке деревянного пола важно оставить зазор вокруг комнаты. Это становится еще более важным, когда вы устанавливаете его поверх системы теплого пола. Убедитесь, что вы оставили компенсационный зазор около 10 мм по периметру комнаты. Если вы этого не сделаете, могут возникнуть проблемы с перегревом, а если древесина немного деформируется, она может быть повреждена, если у нее недостаточно места для расширения.

Наконец, если вы используете пол с подогревом вместе с деревянным полом, вам необходимо убедиться, что он покрывает весь пол. Если напольное отопление ограничено определенной областью, это может привести к повреждению древесины из-за колебаний температуры.

Итак, хорошая новость заключается в том, что большинство деревянных полов можно использовать с подогревом. Тем не менее, вы никогда не должны укладывать настоящие массивные деревянные полы с подогревом, и вам нужно будет дважды проверить рекомендации производителя перед установкой любого типа деревянного пола. Если вы не будете следовать рекомендациям производителя и пол будет поврежден из-за системы теплого пола, его гарантия не будет действовать.
