Типы систем заземления: Системы заземления TN-S, TN-C, TNC-S, TT, IT

Системы заземления электроустановок, виды, типы и схемы

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД), инженерно технические системы (ИТС)

12.12.2021

Заземление электроустановок – это преднамеренное соединений с заземляющим устройством частей электрооборудования (электропотребителей) в нормальных условиях не находящихся под напряжением.

В зависимости от способа выполнения этого соединения различают несколько типов систем заземления: TN-S, TN-C, TNC-S, TT, IT.

В их буквенных обозначения используются символы:

• T – «Terre» – заземление;
• N – «Neuter» – нейтраль;
• I – «Isole» – изолированный;
• C – «combined» – объединенный;
• S – «separated» – раздельный.

Ниже рассматриваются схемы организации (подключения) заземления и приводится расшифровка их сокращенных наименований.

СИСТЕМЫ ЗАЗЕМЛЕНИЯ TN-C, TN-S, TN-C-S

Система заземления TN (с глухозаземленной нейтралью) делится на три варианта: TN-C, TN-S, TN-C-S. Общим для них является заземление нейтрали на стороне подстанции, а различия заключаются в способе подключения электропотребителя.

Перед тем как перейти к рассмотрению конкретных схем – несколько пояснений.

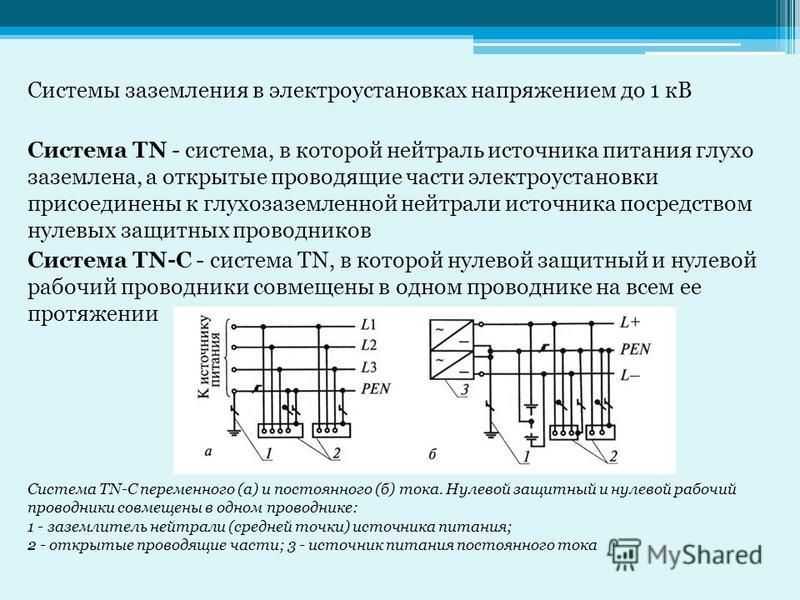

1. Буквенные обозначения: фазы (L), нейтраль (N), заземляющий и совмещенный проводники (РЕ и PEN соответственно).

2. На схеме показано подключение к электроустановке (ЭУ) от вводно распределительного устройства (ВРУ) одной фазы.

Это сделано с целью избежать лишнего загромождения рисунка (поскольку для каждой из фаз соединение идентично) и с учетом того, что для квартир и частных домов в большинстве случаев используется однофазное подключение. На понимание способа организации заземления это не влияет.

Тип TN-S.

Это вид защиты с заземленной нейтралью и раздельными нулевым и защитным проводниками на стороне подстанции (рис.1).

Самая надежная в своем классе за именно за счет разделения нуля (N) и провода заземления (PE).

В случае обрыва нуля защитные функции системы сохраняются в полной мере.

Несмотря на высокую эффективность распространение этого типа сдерживаются ее высокой стоимостью, как видно из схемы, ее организация требует прокладки от подстанции до потребителя пятипроводной линии.

Тип TN-C-S.

Частичное решение проблемы стоимости возможно при применении схемы, представленной на рис.2.

Здесь от подстанции до ВРУ ноль и заземление подключаются по одному совмещенному проводнику PEN, а на вводе в здание разделяются на два: ноль и «земля». Система удешевляется, но приобретает существенный недостаток: при обрыве PEN провода на корпусе электроустановки при пробое появится опасное фазное напряжение.

Выходом, как и для всех вариантов, является применение устройства защитного отключения УЗО.

Тип TN-C.

Самая простая, дешевая и не эффективная схема (рис.3).

По сути это не защитное заземление, а зануление. Если мы соединим корпус прибора с нулем, которым по сути является объединенный PEN проводник, то единственной защитой от «пробоя» на корпус будет срабатывание автоматического выключателя как результат реакции на короткое замыкание.

При обрыве нуля и этого не произойдет, поэтому эффективной защиты можно добиться только при установке дифавтомата или УЗО.

СИСТЕМЫ ЗАЗЕМЛЕНИЯ TT, IT

Тип TT.

Во избежании описанных выше неприятностей при повреждении заземляющих и нулевых проводников следует принимать меры к защите их от механических повреждений.

При использовании воздушных линий, например, на дачах или сельской местности это мероприятие практически невыполнимое. Поэтому в качестве защиты можно использовать схему TT (рис.4).

При этом необходим монтаж заземления (модульно штыревого или в виде контура) непосредственно на защищаемом объекте.

При использовании такого типа заземления использования устройств дифференциальной и молниезащиты обязательно.

Тип IT.

Это система заземления с изолированной нейтралью (рис. 5).

Как видно из схемы, нулевой проводник здесь отсутствует. Подключение исключительно трехфазное. Используется на объектах с повышенными требованиями к электро и пожаробезопасности. Требует качественного местного контура заземления.
