Точка росы расчет при утеплении пенопластом: по математической формуле, с помощью калькулятора

инструкция по этапам, расчёты и их важность, рекомендации

Утепление стен пенополистиролом своими руками лучше вести не на глаз, а руководствоваться более-менее строгим расчётом. Как это сделать? Этим вопросом задаются многие, потому что каждый лишний сантиметр плиты пенополистирола, умноженный на всю площадь здания, выливается не просто в копеечку, а в изрядную сумму денег. Сегодня мы собираемся показать, как не заплатить лишнего и не поплатиться неправильно проведёнными работами. Давайте посмотрим, как проводится утепление стен пенополистиролом.

Технология проведения утеплительных работ пенополистиролом

Сама технология базируется на предохранении несущих конструкций от точки росы. Что это такое? Когда внутри дома тепло, а снаружи холодно, то по всей толще несущей конструкции образуется некое распределение температуры. Если на каком-то участке диапазон опускается ниже точки выпадения росы, то стена отсыревает. Это плохо и само по себе, потому что нарушает условия эксплуатации здания, но ещё хуже, если до влаги доберётся мороз. В этом случае вода будет превращаться в лёд, и разрывать несущую конструкцию. Данный процесс имеет прямое отношение к параметрам морозостойкости и во многих случаях определяет долговечность здания.

Принцип утепления пенополистиролом

Вот почему все строители своими руками стараются проделать два элементарных шага, возводя любую стену:

1. Казалось бы, самым очевидным является возведение защиты стены снаружи. Чтобы на несущие конструкции не попадали дождь, туман, мокрый снег, прочие осадки. Но на самом деле в первую очередь стена защищается от влаги изнутри. И, как это ни парадоксально звучит, именно такой подход является правильным. Внутри помещения находятся тёплый воздух с большим содержанием паров воды. Все усугубляется тем, что внутри имеются открытые источники влаги, а также люди, неизбежно накаляющие ситуацию самим своим существованием и присутствием. Вот почему, хотя Малышева обычно говорит в своих передачах про недостаток относительной влажности, в особенности в зимний период, на самом деле роса имеет склонность выпадать, начиная именно от внутренней части стены. Ниже мы рассмотрим онлайн калькулятор, на примере которого каждый наш читатель сможет убедиться в этом простом факте. При отсутствии снаружи осадков роса начинает выпадать именно на внутренней части стен. Поэтому поверхность нужно защитить специальной мембраной или каким-нибудь облицовочным материалом, плохо пропускающим пары воды. Например, это может быть масляная, но не эмалевая, краска.

   Наружнее утепление стен

2. Во вторую очередь защищается наружная часть стены. Именно здесь многими строителями допускается особенно большое количество ошибок. Допустим, встречаются предложения обложить деревянный дом обычным кирпичом, а в промежуток уложить пергамин. Из СНиП II-3-79 прекрасно видно, что сопротивление проницаемости пара этого материала может сравниться только с бетоном на плотных наполнителях. Любое же дерево, даже поперёк волокон, имеет более щадящие показатели. Поэтому отделывая наш дом слоем пергамина, мы создаём барьер для нормального выхода пара из помещения на улицу. В этом случае по всей площади поверхности с высокой вероятностью будет выпадать конденсат. Что особенно плохо для деревянных стен.

Вы видите, сколько существует нюансов при проведении любых работ с несущими конструкциями. Нужно сделать все так, чтобы точка росы не появлялась вообще, а промерзание стены лучше и вовсе исключить. Мы для этого предлагаем использовать достижения современных технологий. Сегодня в режиме онлайн доступно достаточно много автоматизированных программ для расчёта условий эксплуатации несущих конструкций. Нам понравилась расположенная по адресу http://smartcalc.ru/thermocalc?&gp=212&rt=0&ct=0&os=0&ti=20&to=-28&hi=55&ho=85&ld0=2000&le0=1&lt0=0&mm0=4&ld1=150&le1=1&lt1=0&mm1=593, но на момент прочтения читателями этого обзора условия могут измениться. Если даже онлайн-калькулятор канет в небытие, то всегда можно отыскать другой аналогичный.

Слои отделки стены

Калькулятор для расчёта режима эксплуатации несущих конструкций

Как пользоваться калькулятором? Расчёту подлежит стена, которую мы помещаем в выбранные условия. Варьируются наружная и внутренняя температура, а также уровень относительной влажности. Мы можем произвольно набирать слои по материалам нужной нам толщины. Мы для примера взяли перекрытия из железобетона толщиной 20 сантиметров, поместили в московскую зиму с её 28-ю градусами ниже нуля и стали искать толщину утеплителя такую, чтобы конструкция не промерзала по всей толще, а точка росы была исключена.

При выборе плит пенополистирола марки ПСБ-35 толщина слоя оказалось 15 мм. Уже в таких условиях наружная граница стены лежит в области температур выше нуля, а точка росы не возникает нигде. Обратите внимание, что стоит нам добавить слой утеплителя изнутри помещения, как эти условия коренным образом меняются. При наличии внутри такого же покрытия ПСБ-35 толщиной 15 мм роса начинает выпадать практически по всей толще несущей конструкции, а температура наружной части стены опускается практически на 10 градусов ниже нуля. То есть, при проведении любых утеплительных работ нужно разумно учесть имеющиеся условия. Если снаружи уже проведены некоторые мероприятия, то отделав свою стену изнутри новым слоем пенополистирола, мы можем коренным образом ухудшить эксплуатационные условия всего здания.

Крепление утеплителя к внутренней стене

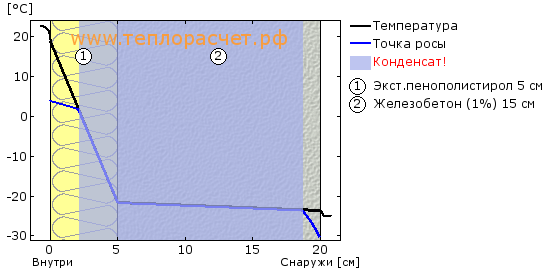

Обратите внимание, что выбранный нами калькулятор при возникновении точки росы заботливо окрашивает в синий цвет часть несущих конструкций, подверженных воздействию этого неприятного фактора. Что во многом упрощает процесс работы с программой. Кроме того на графике прямо по толщине стены можно видеть две линии:

• чёрная представляет собой график температуры, можно для каждой точки найти свою отметку, чтобы убедиться, что она соответствует норме;
• синяя является местом положения точек росы, и чёрная кривая все время должна находиться выше, во избежание неприятных последствий.

Размеры пенополистирола

Таким образом, утепление стен экструдированным пенополистиролом желательно проводить при наличии хорошей математической базы для расчётов. Ну, а марку материала легко можно узнать у дилера. Есть ли в точности такого же не имеется, то нужно выбрать аналогичный по свойствам материал. В ход идут, как это должно быть уже понятно, в нашем случае два параметра, а именно:

1. Сопротивление паропроницанию.
2. Сопротивление теплопотерям.

Обратите внимание, что нужные данные для имеющихся в базе материалов приводятся под графиком для каждого слоя. Нет ничего проще, чем у дилера затребовать данные на его продукцию и сравнить с этими цифрами. В результате можно будет оценить вероятность возникновения точки росы, а также полюбоваться на распределение количества влаги по перекрытию.

При помощи калькулятора легко убедиться в том, что бетону наружный слой пергамина даже толщиной 2 миллиметра не страшен. Но дело обстояло бы иначе, если бы на его месте была древесная стена. Для сосны пришлось бы взять слой пенополистирола ПСБ-35 толщиной 60 мм. Только в этом случае точка росы выходит за пределы несущих конструкций. Зато конденсат начнёт выпадать внутри самого утеплителя. В результате того, что некоторые участки находятся при отрицательных температурах, возникнут самые разные негативные эффекты. Вплоть до разрушения слоя утеплителя, как это можно видеть на периметре пластиковых окон, установленных нерадивыми строителями.

Утепление многоэтажного дома

Вы видите, что утеплять пенополистиролом выгодно плотный бетон. Когда же дело касается древесины, то всё уже не так просто. Можно убедиться, что многие негативные эффекты пропадают, если внутренняя поверхность помещения одета пароизоляционной мембраной, например, тем же пергамином. Руководствуясь результатами расчёта онлайн калькулятора, можно выбрать не только толщину плит пенополистирола, но и их расположение. В частности, очень хорошо видно, почему не нужно вести утеплительные работы изнутри помещения.

Этапы проведения работ при отделке стен пенополистиролом

Утепление стен изнутри пенополистиролом обычно ведётся под обрешётку. То есть выбирается любой сайдинг, наподобие вагонки, а под него прячутся плиты. В этом случае обрешётку разумно изготовить из стальных профилей. Сама особенность конструкции такова, что в этом случае проще укладывать плиты утеплителя. По указанным выше соображениям поверх одевается пароизоляционная мембрана. Это помогает сохранить всю конструкцию в относительной сухости. Не забудьте в порядок расчёта включить сам облицовочный материал.

Если это обыкновенная вагонка, то разница может быть не очень большой. Но при наличии ПВХ панелей условия распространения пара сильно меняются. Во многих случаях здесь пароизоляционные мембраны укладывать не надо. Вместо этого по всей поверхности облицовки прорезаются отдушины для регуляции показателей влажности. При достаточно толстом слое утеплителя температура за облицовкой будет практически комнатной.

Во многих случаях утепление стен снаружи пенополистиролом будет более действенным мероприятием. Но и выполняется оно намного более сложным путём. Кое-что мы об этом уже рассказывали ранее. Плиты полистирола наклеиваются на стену, а поверх набрасывается штукатурка, куда нужно ещё утопить армирующую сетку. Не только сама процедура сложна, но и стоимость выполнения работ нельзя назвать низкой. Многим гораздо привлекательнее может показаться технология вентилируемого фасада. Эта позволяет самостоятельно избавить свой дом от многих проблем.

основные методы и нормативные документы

При проектировании строительства любого объекта ведется расчет точки росы. Это определение значения температуры, при которой образуется конденсат.

Данное значение позволяет определить локализацию образования конденсата, которая располагается на поверхности стены или внутри нее. Целесообразность ее расчета связана с определением толщины стены для сохранения тепла.

Важность определения точки росы определяется тем, что этот процесс влияет, влажной будет стена снаружи или внутри. Температура образования конденсата зависит от следующих факторов внутри помещения:

• уровня влажности;
• температуры воздуха.

Например, при температуре воздуха +20 ^oC и влажности 60% в помещении температурное значение выпадения конденсата на любой поверхности ниже +12 ^oC. Если на улице снизилась температура, а внутри она стабильно постоянна, то точка росы сдвинется в толще стены ближе к помещению.

Чем точнее определено значение показателя, тем выше вероятность создания комфортного микроклимата в зданиях и сооружениях. Расчет точки росы позволяет вычислить сегменты наиболее высокой влажности.

Целесообразно предотвратить данные процессы во избежание развития процессов гниения и появления грибка и плесени.

Достигается это смещением точки росы ближе к внешней поверхности, то есть мероприятиями по утеплению снаружи.

Грамотный расчет толщины утеплителя предотвратит промерзание стен в результате замерзания и оттаивания конденсата. Оптимально, если конденсат будет выпадать внутри утепляющего слоя.

Содержание

• 1 Определение точки росы в стене
  • 1.1 Расчет по формуле
  • 1.2 Расчет по таблице
  • 1.3 Расчет с помощью онлайн-калькулятора
• 2 Нормативные документы

Определение точки росы в стене

Основные показатели, необходимые для расчета, это влажность и температура внутри помещения. Для их определения используется бытовой психрометр.

Данный аппарат определяет оба показателя. Его работа основана на сочетании термометра, охлаждаемого увлажняющим устройством. Чем выше процент влажности, тем выше показатели термометра.

Для строительных нужд разработаны электронные устройства, мгновенно рассчитывающие величины температуры и влажности и выводящие показатели на дисплей. Также функцию расчета точки росы имеют некоторые модели тепловизоров.

Существует несколько способов расчета точки росы:

• по формуле;
• по таблице;
• с помощью онлайн-калькулятора.

Расчет по формуле

Расчет точки росы T с помощью формулы проводится при известных показателях влажности и температуры. Итоговое значение будет считаться приблизительным ввиду пренебрежения некоторыми факторами.

Где нужно предварительно рассчитать f:

t — комнатная температура ^oC, φ — влажность %, а 17,27 и 237,7 — постоянные величины.

Например, для помещения нормальными показателями является влажность 60% и комнатная температура 21 ^oC, расчет будет выглядеть следующим образом:

Таким образом, расчет точки росы выглядит так:

Температура выпадения конденсата равняется 12.92 ^oC. Таким образом, утепление стен снаружи предотвратит потери тепла из помещения и промерзание стены.

Расчет по таблице

Точку росы можно определить с помощью созданной специалистами таблицы. Для того, чтобы определить точку росы, например для 21^oC при 60% влажности, ищем пересечение строки температуры со столбиком влажности и получаем значение 12.9 ^oC.
Таблица 1. Определения точки росы.

Расчет с помощью онлайн-калькулятора

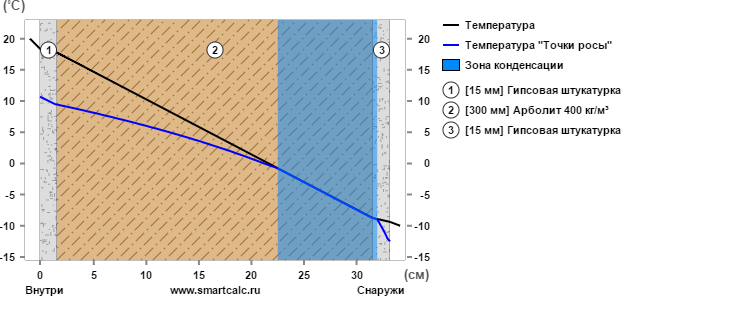

Также вы можете рассчитать значение точки росы, воспользовавшись онлайн-калькулятором на сайтах и форумах строительной тематики. Внеся значения температуры и влажности, снова получаем значение 12,92 ^oC.

Нормативные документы

Необходимость расчета точки росы регламентируется строительными нормами и правилами. СП 23-101-2004 «Проектирование тепловой защиты зданий», а также СНиП 23-02 «Тепловая защита зданий». Недостаточное утепление смещает точку росы ближе к помещению.

Так как температура в районе оконных блоков или дверей ниже, чем общая рассчитанная точка росы, то выпадение конденсата в этих сегментах неизбежно в холодное время года. Определение точки росы важно для осуществления решения, с какой стороны проводить утеплительные работы и какой толщины целесообразнее приобрести утеплитель.

Важно! Чем ниже коэффициент теплопроводности утеплителя, тем меньшей толщины потребуется утепляющий слой. Например, толщины утеплителя из минеральной ваты будет достаточно 0,12 м, когда для сохранения тепла в помещении вам понадобится более 5 метров железобетона.

Таблица 2. Зависимость толщины материала стены от теплопроводности

Сведение к минимуму потерь тепла и поддержание комфортного микроклимата являются первоочередными задачами при проектировании и утеплении зданий. Соблюдение строительных правил и норм, а также санитарно-гигиенических нормативов позволит грамотно изготовить инженерную документацию и рассчитать объемы требуемых стройматериалов.

Корпорация Ламтек | Технический бюллетень: Таблица точки росы

Чтобы определить точку росы по приведенным ниже таблицам, найдите температуру соответствующего воздуха в левой части таблицы. Затем найдите относительную влажность рассматриваемого воздуха в верхней части таблицы. Пересечение этих двух чисел в матрице определяет температуру, при которой достигается точка росы.

Когда воздух вступает в контакт с поверхностью, имеющей температуру точки росы или ниже, на этой поверхности образуется конденсат.

Пример:

Если температура в помещении составляет 75° F (24° C) и относительная влажность 35%, пересечение этих двух значений показывает, что точка росы достигается при температуре 45° F (7 °С) или ниже. Это означает, что пары влаги в воздухе с относительной влажностью 75°F / 35% будут конденсироваться на любой поверхности, имеющей температуру точки росы 45°F или ниже.

Этот пример может представлять внутреннюю часть здания с температурой 75°F. и 35% относительной влажности в течение дня. Ночью температура на улице падает. Маловероятно, что воздух внутри здания охладится с 75 ° F до 45 ° F, но вполне возможно, что каркас и любые открытые внешние поверхности достигнут температуры точки росы, что приведет к образованию конденсата.

Температура воздуха в градусах Цельсия

Проведите пальцем влево или вправо, чтобы просмотреть полные данные таблицы.

Пример:

Температура воздуха указана в левой колонке, а влажность – в верхней части таблицы. Если температура в хранилище составляет 75°F (24°C), а относительная влажность составляет 35%, точка пересечения этих двух значений показывает, что точка росы в помещении составляет 45°F (7°C). Если поступающий металл имеет температуру ниже 45°F (7°C), вода конденсируется на металле.

Температура воздуха в градусах Фаренгейта

Проведите пальцем влево или вправо, чтобы просмотреть полные данные таблицы.

Влажность в аэрозольной пене на чердаке

• 05. 10.2016
• Эллисон Бейлс
• Блог

чердак качество воздуха в помещении изоляция проблемы с влажностью распыляемая пена

Изоляция из напыляемой пены

может решить проблемы, с которыми не могут справиться другие изоляционные материалы. Одной из таких проблем является перемещение корпуса здания с гипсокартонного потолка дома на линию крыши. Поступая таким образом, вы переносите чердак внутрь ограждения здания. Но что происходит с этим чердачным помещением, когда вы перемещаете его внутрь? Доктор Джо Лстибурек уже давно говорит, что мы не можем просто игнорировать пространство. Он говорит, что мы не должны называть это герметичным чердаком, инкапсулированным чердаком или невентилируемым чердаком. Мы должны называть это кондиционированным чердаком. Вот некоторые данные, чтобы показать, почему это так, по крайней мере, во влажном климате.

Пару лет назад нас вызвали исследовать дом с изоляцией напыляемой пеной на крыше. Хозяева дома жаловались на легкий запах в доме в жаркие летние дни. Это была не новая работа с пеной. Они реконструировали свой дом пятью годами ранее, добавили второй этаж и утеплили чердак пенопластом с открытыми порами.

Поговорив некоторое время с одним из владельцев, мы посмотрели. Перед отъездом в первый день мы установили четыре регистратора данных для измерения температуры и относительной влажности. Они были размещены в следующих местах:

• На улице
• Жилая площадь, второй этаж
• Мансардный этаж
• Чердачный конёк

На приведенном ниже графике показаны точки росы для четырех местоположений.

Температура точки росы в четырех местах в доме с чердаком, утепленным пенопластом

Точка росы является лучшим показателем того, что происходит с влажностью, поскольку она показывает, изменяется ли фактическое количество молекул водяного пара с течением времени. Изменения относительной влажности не говорят вам, получаете ли вы больше или меньше водяного пара. Вы должны смотреть на относительную влажность и температуру, чтобы увидеть это.

Приведенный выше график вызывает много вопросов, но позвольте мне сказать несколько слов о том, что вы там видите.

1. Точка росы на открытом воздухе колеблется в диапазоне от нижней примерно 64°F до максимальной 74°F.
2. Точка росы в помещении колебалась от 49°F до 54°F. Для справки, расчетные условия в помещении, рекомендованные Американскими подрядчиками по кондиционированию воздуха (ACCA), составляют 75°F и относительную влажность 50%. Точка росы для таких условий составляет 55° F. Судя по всему, жилая площадь приятная и сухая.
3. Точка росы на мансардном этаже колеблется от 49° F до 70° F.
4. Точка росы на чердачном коньке колеблется от 48° F до 85° F.

Я вернусь с последующей статьей, чтобы написать об этом больше, но я укажу на два важных факта относительно приведенных выше данных:

1. Влажность наверху чердака становится намного выше, чем влажность на пол мансарды.
