Толщина стропил двускатной крыши: Размеры стропил для крыши из досок и бруса

Размеры стропил для крыши из досок и бруса

Каркас крыши не зря называют стропильной системой. Именно стропила — его ключевой и единственный несущий элемент, без которого построить скатную кровлю невозможно. Поэтому выбор размеров стропил и их шага — один из самых важных этапов проектирования крыши.

Если вы строите жилой дом, то размеры стропил для крыши нужно обязательно рассчитывать, а не выбирать пиломатериалы стандартных сечений наугад. Иначе в лучшем случае вы просто переплатите. В худшем же все может закончиться необходимостью капитального ремонта крыши или даже ее обрушением снежной зимой.

Если вам нужно построить гараж, сарай, домик для гостей и другие похожие строения, то при проектировании крыши вполне можно ограничиться стандартной толщиной и шириной стропил. Но только если скаты кровли достаточно крутые. Крыши с уклоном меньше 25° желательно в любом случае рассчитывать.

Если стропила будут сделаны из досок

В подавляющем большинстве случаев стропильные ноги делают из досок. Это связано со спецификой нагрузки на стропила. В основном они работают на изгиб, а устойчивость к этому виду нагрузки намного больше зависит от толщины стропил, чем от их ширины.

У этой особенности есть два следствия. Возьмем брус и доску, которые способны выдержать одинаковую нагрузку на изгиб, и сравним их характеристики. Что мы получим? По сравнению с брусом доска будет:

1. Существенно легче, причем разница может быть кратной. Это сильно (на сотни килограмм даже для небольшого дома) снизит нагрузку на несущие стены и фундамент.
2. Дешевле. Почти всегда пиломатериалы продаются по цене за куб древесины. Размеры стропил из досок меньше, поэтому и стоят они дешевле.
3. 3.     Проще в монтаже. Из-за меньшего веса доску проще поднять на кровлю и закрепить на ней, а из-за меньшей толщины стропил в них легче делать запилы под коньковую балку и мауэрлат.

Кроме того, доски хорошего качества проще найти, поскольку с увеличением сечения растет и вероятность появления на древесине значимых дефектов.

Теперь о стандартных размерах досок для стропил крыши. Как правило, стропильные ноги делают из пиломатериалов 50×150, 50×180, 50×200, 50×220 мм.

Стропила 50×150 мм — это вариант для небольших хозяйственных построек, а доски 50×200 мм чаще всего выбирают для крыш жилых домов.

Размеры бруса для стропил крыши

Поскольку у бруса по сравнению с досками почти нет преимуществ, такие стропила делают редко — как правило, когда необходимо реконструировать крышу с заменой кровельного покрытия более тяжелым. Или если нет возможности купить качественные доски, а хороший брус доступен.

Стандартные размеры бруса для крыши — 100×100 мм и 100×150 мм. Для жилого дома подойдет второй вариант сечения. Брус больших размеров для стропил почти никогда не используется, поскольку такие стропильные ноги будут слишком тяжелыми. Настолько, что поднимать их на крышу и работать с ними, скорее всего, придется с помощью крана. Не говоря уже о сложности монтажа: запилов, крепления, подгонки.

Как мы уже писали, для жилого дома размер стропил для крыши крайне желательно рассчитать. Правила и формулы для этого расчета есть в двух нормативах: СП 64.13330.2017 «Деревянные конструкции» и СП 20.13330.2016 «Нагрузки и воздействия».

Сразу предупредим: расчет сложный, поэтому лучше доверить его профессиональным проектировщикам или воспользоваться специальными приложениями. Но если вас не пугает сложность, тогда вот поэтапный план такого расчета:

1. Сначала нужно рассчитать нагрузку на стропила. Эта сумма двух составляющих: постоянной нагрузки (масса самого кровельного пирога и установленного на крыше оборудования) и переменной (в первую очередь, это снеговая и ветровая нагрузки).
2. Дальше нужно задать три параметра: угол наклона скатов крыши, шаг стропил и их рабочую длину. Рабочая длина — это расстояние между точками опоры стропильных ног.
3. Потом необходимо перевести нагрузку на единицу площади крыши Q в нагрузку на единицу длины стропил Q_r. Для этого используем формулу: Q_r=A·Q, где А — шаг стропильных ног.
4. Теперь можно подобрать размеры стропил для крыши под линейную нагрузку Q_r. Для этого есть две формулы. Первая работает, если угол наклона крыши меньше 30°. Тогда минимальную высоту стропил H_min (в сантиметрах) считают так: H_min=8,6·L_max·√(Q_r/(B·R_изб)). Если уклон больше, тогда формула выглядит немного иначе: H_min=9,5·L_max·√(Q_r/(B·R_изб)). Здесь L_max — рабочая длина стропильной ноги, B — ее ширина, R_изб — сопротивление на изгиб.
5. Полученное значение высоты стропильной ноги округляют в большую сторону до ближайшего стандартного размера доски или бруса.

Сопротивление на изгиб для пиломатериала можно узнать у поставщика или посмотреть в таблице из норматива.

После того как вы рассчитали необходимые размеры стропил, их необходимо проверить на прогиб. Согласно все тем же нормативам стропило не должно прогибаться больше, чем на 1/200 длины прогона. Выполнение условия на прогиб проверяют по формуле:

3,125· Q_r·L³_max/(B·H³)≤1

Если после подстановки значений равенство остается верным, тогда выбранное сечение подходит. Если нет, расчет необходимо повторить, уменьшив рабочую длину стропильной ноги или увеличив ее высоту либо ширину.

Для большинства стандартных форм крыш (односкатная, двускатная, четырехскатная) рассчитывают размеры только одной стропильной ноги — самой нагруженной. Все остальные просто делают такими же.

Как правило, стропила делают из досок. Стандартные размеры пиломатериалов в этом случае — 50×150, 50×180, 50×200, 50×220 мм.

Брус пускают на стропильные ноги намного реже, поскольку прочность на изгиб намного быстрее прирастает с увеличением высоты, а не ширины. Тем не менее, такие стропила встречаются. Наиболее распространенные размеры — 100×100 мм и 100×150 мм. Но если дом жилой, стандартные размеры стропил не подходят. Сечение стропильных ног нужно рассчитывать, иначе есть риск обрушения крыши или ее сильного повреждения зимой.

Будьте в курсе!

Подпишитесь на новостную рассылку

Сечение стропил, обрешетки — оптимальные размеры для кровли

Вы можете выполнить расчет сечения стропил с помощью онлайн-калькуляторов на нашем сайте – перейдите на страницу соответствующего инструмента и заполните поля.

В качестве исходных величин необходимо ввести данные некоторых параметров стропильной системы:

• шаг стропил (расстояние между ними) – шагом регулируют нагрузку на систему стропил;
• размеры стропил (сечение стропил) – толщина × ширина доски/бруса.

Стоит отметить, что доска – более доступный вариант для устройства системы кровли, так как она выдерживает значительные нагрузки, и что немаловажно – стоит в разы бюджетнее.

В таблицах ниже, мы собрали оптимальные размеры сечения стропильных ног и обрешетки, в зависимости от типа кровельного покрытия, угла наклона крыши и расстояния между ними элементами. Все параметры приведены согласно СНИП.

Следующая таблица содержит данные по обрешетке, контробрешетке и материалу кровли:

Тип кровли	Параметры кровельного материала, мм	Уклон кровли, градусов	Шаг обрешетки, см	Сечение обрешетки, см	Контробрешетка, см	Нахлест кровли, см
Профнастил:		20-30	соответственно углу уклона	доска 3×10	2,5-4	10-20
НС-20	толщина 0,55	30-45	40, 60
	толщина 0,75	30-45	50, 70
НС-35	толщина 0,55	30-45	100, 100
	толщина 0,75	30-45	120, 130
С-44	толщина 0,55	30-45	90, 150
	толщина 0,75	30-45	110, 140
Цементно-песчаная черепица и керамическая черепица	зависит от производителя и типа	22-30	31,2-33,5	3×5, 4×5, 4×6, 5×5	> 3×5	8,5-10,8
		30-90	32,1-34,5	5×15, 6×18		7,5-10,8
Мягкая кровля (рулонная, битумная черепица)	зависит от производителя	> 7	1. рулонная — на сплошной обрешетке 3-5 мм зазор; 2. мягкая черепица — 30 см шаг досок обрешетки под ОСБ	1.сплошная 2.обрешетка из доски 2.5×10-15 + ОСБ 9 мм	> 3×5	для рулонная 15-30 для мягкая > 15
Металлочерепица	4500×1160-1190×0,5	> 20	80-100 (от волны)	доска 5×20; брус 4×6	> 3×5	в зависимости от марки 6-9
Шифер	3600х1500х8-10 3000х1500х8-10 2500х1200х6-8-10	25-45	лист должен опираться на 2 бруса обрешетки		> 3×5	12-30
Асбестоцементные листы обыкновенного профиля			50-54	доска 5-6×10 брус > 5×5		должна перекрывать волну
Асбестоцементные листы унифицированного профиля			60-75	доска 5-6×10 брус > 7,5×7,5
Ондулин	2000x950x3	5-10	5	сплошная (зазор до 5 см)	> 3×5	3; боковой — 2 волны
		10-15	45	доска 5×20; брус 4×5, 5×5		2; боковой — 1 волна
		> 15	60	доска 5×20; брус 4×5, 5×5		1,7; боковой — 1 волна

Чтобы самостоятельно определить размерность всей системы стропил необходимо произвести расчеты основного влияния ветра, снеговых масс, а также веса кровельных материалов и конструктивных несущих элементов крыши в совокупности.

Ознакомиться с порядком расчета нагрузок можно в статье «Расчет нагрузки на стропильную систему».

Опять же напоминаем, что расчет приведен для ознакомления в значительно упрощенном формате, так как для точного расчета необходимо учитывать вертикальные и горизонтальные нагрузки на стропильные ноги, рассчитывать дополнительно сопротивление стропил изгибу, сжатию и растяжению, проверить конструкции на способность противостоять скалыванию и смятию.

Если у вас не сложная архитектурная конструкция, вы вполне сможете построить крышу самостоятельно, опираясь на оптимальные размеры бруса или доски, на стандартизированные параметры конструкции крыши.

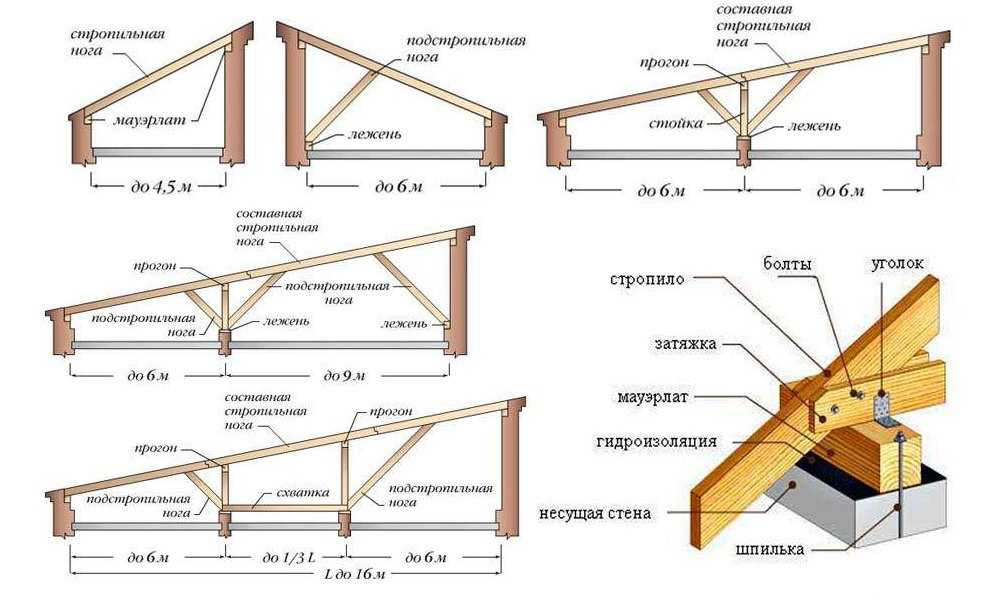

На рисунке и в таблице ниже указаны стандартные сечения элементов стропильной конструкции:

Сечения деревянных балок перекрытия в зависимости от пролёта и шага установки балок, на примере случая с полной нагрузкой 400кг/м²:

Еще раз напомним, что вы можете выполнить расчет стропил самостоятельно – также там вы сможете рассчитать количество пиломатериалов, кровельного покрытия, обрешетки и остальные элементы.

Расстояние между стропилами крыши и размеры: Полное руководство

42 доли

• Доля
• Штифт

Проектирование и строительство крыши для сарая, веранды, хижины, гаража или дома может быть непростой задачей. Вы должны учитывать динамическую, стационарную, ветровую и снеговую нагрузки, выбрать правильную породу, сорт и размер пиломатериала для стропильного пролета и решить, будет ли потолок или чердак опираться на стропила. Кроме того, вы должны выбрать правильное расстояние между стропилами, чтобы охватить расстояние, исходя из всех факторов, влияющих на ваш дизайн.

Стандартное расстояние между стропилами крыши составляет 12 дюймов, 16 дюймов, 19,2 дюйма и 24 дюйма по центру, однако инженер-строитель может использовать другое расстояние. Однако, в зависимости от всех сопутствующих факторов, для большинства зданий обычно используются 16 дюймов и 24 дюйма. Более широкое пространство между стропилами часто приводит к большей глубине стропил.

В этом руководстве мы объясним расстояние между стропилами, кодовые требования, таблицы пролетов стропил крыши и калькуляторы расстояния между стропилами. Мы обсудим расстояние 16 дюймов и 24 дюйма, как рассчитать необходимое количество стропил, 19Шаг 0,2 дюйма, а также шаг при использовании металлической кровли, а также для односкатных крыш и веранд. Наша цель — предоставить полное руководство по размерам и расстоянию между стропилами для ваших проектов.

Быстрая навигация

• Что такое шаг стропил
• Шаг стропил крыши Код Требования
• Таблица пролетов стропил крыши
• Калькулятор расстояния между стропилами
• Расстояние между стропилами 16 или 24?
• Как рассчитать стропила крыши: сколько стропил мне нужно?
• Что такое 19.2 Расстояние между стропилами?
• Расстояние между стропилами для металлической крыши
• Расстояние между стропилами навеса
• Расстояние между стропилами для крыши крыльца
• Заключение

Что такое расстояние между стропилами

Расстояние между стропилами – это расстояние между параллельными стропилами или стропилами крыши. Он измеряется от центра одного стропила до центра следующего, также известного как «по центру», что упрощает определение количества стропил в зависимости от длины здания. Типичное межцентровое расстояние, согласно Международному кодексу жилого строительства (IRC), составляет 12 дюймов, 16 дюймов, 19 дюймов.0,2 дюйма и 24 дюйма, что означает, что фактическое расстояние между стропилами составляет 10,5 дюйма, 14,5 дюйма, 17,7 дюйма и 22,5 дюйма.

Расстояние между стропилами — это только один аспект проектирования и строительства крыши, который влияет на пролет, наряду с переменными нагрузками, породой древесины и сортом. Чем больше расстояние между стропилами, тем короче расстояние, которое они могут перекрывать. Более толстые пиломатериалы, такие как 2×10 и 2×12, могут иметь большее расстояние между центрами 24 дюймов, чем 2×4 или 2×6 при расстоянии 12 дюймов для сопоставимых пород древесины, сорта и переменных нагрузок. Поэтому всегда сверяйтесь с предписывающими таблицами кодов или с инженером-строителем перед началом строительства.

Требования к расстоянию между стропилами крыши

Международный кодекс жилищного строительства (IRC), который является основой большинства строительных норм и правил в Северной Америке, определяет стандартное расстояние между стропилами как 12 дюймов, 16 дюймов, 19,2 дюйма и 24 дюйма на центр. Самая последняя версия IRC, опубликованная в 2021 году, наряду с предыдущими выпусками, содержит таблицы пролетов и расстояний между стропилами для различных переменных в главе 8.

Требования к расстоянию между стропилами крыши включают пролет стропил, временные и постоянные нагрузки на крышу, прогиб, ветер и снег нагрузки, порода дерева, сорт, размер и толщина стропил, а также будет ли прикреплен потолок или нет. К дополнительным факторам относятся уклон, карнизные и свесные свесы, крепления крыши, опоры для стропил, хомуты, коньковое соединение, проемы в крыше, вентиляция и отделка крыши. Временные и снеговые нагрузки варьируются от 10 до 70 фунтов на квадратный фут при стационарных нагрузках 10 и 20 фунтов на квадратный фут и прогибах L/∆=180 и L/∆=240.

Еще одним важным фактором является местоположение. Требования кодекса различаются в зависимости от различных климатических условий в разных географических регионах. Таким образом, всегда важно проконсультироваться с вашим местным строительным отделом или другими экспертами по строительству относительно требований к расстоянию между стропилами или балками крыши.

Таблица пролетов стропил крыши

Пролет обычно измеряется по горизонтали вдоль выступа стропил от конька до внешнего края несущей плиты наружной стены. Это также обычно выражается как отношение подъема к пробегу или доля подъема по пробегу. В следующей таблице сравниваются пролеты для обычных пиломатериалов сорта № 2 разных пород и три типичных расстояния между стропилами. Собранная информация взята из таблицы R802.4.1(1) IRC-2021 и Американского совета по дереву.

Калькулятор расстояния между стропилами

Существует множество доступных калькуляторов расстояния между стропилами, но мы предпочитаем онлайн-калькулятор пролета Американского совета по дереву. Вы можете выбрать «Максимальный пролет» или «Параметры пролета», породу дерева, размеры, сорт, тип элемента, прогиб, расстояние, постоянную нагрузку, постоянную нагрузку, условия эксплуатации, а также то, является ли это пиломатериалом или нет. После того, как все варианты выбраны, вы нажимаете «Рассчитать», и он предоставляет максимальную горизонтальную длину и другую полезную информацию.

При выборе калькулятора пролетов стропил ищите тот, который обеспечивает наибольший выбор переменных для наиболее точного ответа. Помните, что калькулятор не заменяет Строительный кодекс или необходимость одобрения местного строительного департамента. Для сложных конструкций крыш обратитесь к инженеру-строителю.

16 или 24 шага стропил?

Расстояние между стропилами зависит от множества переменных и инженерных расчетов целостности конструкции. Однако, как правило, чем ближе стропила друг к другу, тем больше опоры на обшивку и отделку кровли, тем больше могут быть пролеты стропил и тем прочнее и жестче будет крыша.

Балки крыши должны иметь номинальную ширину 2 дюйма и глубину от 4 до 12 дюймов, хотя можно использовать и большие размеры. Обычное расстояние между стропилами в отрасли составляет 12 дюймов, 16 дюймов, 19,2 дюйма и 24 дюйма по центру, а другие расстояния используются там, где их определяют дизайн, климатические условия и инженеры.

Расстояние между стропилами на расстоянии 16 дюймов является общим для многих крыш, обшитых OSB или фанерой. Обшивка имеет большую опору и менее заметный прогиб со временем под битумными кровельными материалами. В центрах 16 дюймов на каждые четыре фута приходится три опорных элемента по сравнению с двумя при расположении в центрах 24 дюймов. Помните, что две внешние опорные стропила являются общими, поэтому учитывайте их только как одну. Использование стропил, расположенных на расстоянии 16 дюймов, также означает, что можно использовать пиломатериалы меньшего размера или пиломатериалы более низкого качества по сравнению со стропилами с более широким интервалом.

Расстояние между стропилами на расстоянии 24 дюйма означает, что каждое стропило поддерживает на 50 % больше, чем стропила, расположенные на расстоянии 16 дюймов. Это также означает, что стропильные элементы должны быть более глубокими или более высокого качества, а породы должны охватывать одинаковое расстояние. Однако переход на 24-дюймовые центры также уменьшает количество необходимых стропил до 50%. Крыши, обшитые досками или обвязанные ремнями для металла или другой кровельной отделки, обычно устанавливаются с шагом 24 дюйма, а доски или обвязки перекрывают зазор между стропилами и обеспечивают дополнительную жесткость и поддержку.

При межосевом расстоянии 16 дюймов расстояние между стропилами составляет 14-1/2 дюйма, а расстояние между стропилами составляет 22-1/2 дюйма при расстоянии 24 дюйма. Порода древесины, сорт, прогиб и нагрузки влияют на пролет. № 2 S-P-F 2×4 с центром 16 футов может иметь пролет 9 футов-5 дюймов, но только 8 футов 0 футов с центром 24 дюйма с временной нагрузкой или 20 фунтов на квадратный фут, статической нагрузкой 10 фунтов на квадратный фут и прогибом L/∆=180, поэтому пролет и интервалы связаны с другими строительными факторами. Если вы не уверены, какое расстояние использовать, обсудите проект с местным строительным отделом или инженером-строителем.

Как рассчитать стропила крыши: сколько стропил мне нужно?

Расчет количества стропил, необходимых для проекта, можно выполнить с помощью некоторых калькуляторов стропил, но это невозможно сделать с помощью бумаги и карандаша или стандартного калькулятора. Используйте длину конструкции, поддерживающей наружную стену в дюймах, и разделите ее на расстояние по центру между параллельными стропилами, а затем добавьте 1 для стропила «0». Для двускатной крыши умножьте количество стропил на 2 для двух сторон или скатов крыши.

Например:

Для здания длиной 30 футов с двускатной крышей потребуется 24 стропила с межосевым расстоянием 16 дюймов и 32 стропила с межосевым расстоянием 24 дюйма.

30 футов x 12 дюймов = 360 дюймов (длина в дюймах) ÷ 16 дюймов по центру = 22,5 стропила -> округлить и добавить 1 = 24 стропила с каждой стороны, поэтому умножьте на 2, и вам понадобится 48 стропил для крыша.

30 футов x 12 дюймов = 360 дюймов ÷ 24 дюйма по центру = 15 стропил + 1 = 16 стропил с каждой стороны x 2 = 32 стропила . Обычно он перекрывает фронтонную стену и прикрепляется к торцевым стропилам на каждом фронтоне. Внешняя доска или фасция не является стропилом и может быть из пиломатериала толщиной 1 дюйм или из того же материала толщиной 2 дюйма, что и стропила. Однако иногда они включаются в количество стропил, что увеличивает общее количество стропил на 4, по два на каждый конец фронтона.

Что такое шаг стропил 19,2?

Стропила или кровельные балки, или даже стойки и балки пола с межцентровым расстоянием 19,2 дюйма, используют 5 конструктивных элементов высотой более 8 футов вместо 6 элементов с межцентровым расстоянием 16 дюймов или 4 с межцентровым расстоянием 24 дюйма. На одну стропилину меньше каждые 8 ​​футов в большой сборке, что приводит к экономии, особенно при прокладке проводов, забивании гвоздей или изоляции для меньшей теплопередачи. Кроме того, межцентровое расстояние 19,2 дюйма полезно при использовании спроектированных двутавровых балок/фермовых стропил с более широкой полкой.

Двутавровые стропила обычно имеют зазор 15,7 дюйма между параллельными краями полок при расстоянии 19,2 дюйма по центру. Зазор, который не сильно отличается от 14,5 дюймов между фермами в центрах 16 дюймов. В результате подрядчики обычно используют расстояние между стропилами 19,2 дюйма при использовании инженерных конструктивных элементов. При этом шаг 19.2 можно использовать и для размерных пиломатериалов, но может потребоваться изменение глубины, сорта или породы пиломатериала.

Расстояние между стропилами для металлической крыши

Металлическая кровля, обычно стальная или алюминиевая, имеет различные профили и составы и может называться жестью, сталью или гофрированным металлом. Ширина панели или листа обычно устанавливается производителем, а длина по гребню измеряется карнизом. Тем не менее, длина также может быть заранее отрезана производителем и предназначена для перекрытия или блокировки, чтобы защитить от непогоды.

Расстояние между стропилами или балками крыши для металлической кровли может потребоваться установить для поддержки жестких металлических панелей, спроектированных и спроектированных для крепления непосредственно к стропилам. Расстояние между стропилами устанавливается производителем стальных панелей, чтобы обеспечить структурно прочную крышу. Жесткие металлические панели предварительно заказываются и изготавливаются для сборки, поэтому время выполнения заказа обычно позволяет разместить стропила на основе панелей.

Однако на большинстве крыш металлическая кровля более тонкая и поддерживается и крепится к настилу из фанеры или ОСП или к ремням, прикрепленным к стропилам. Стропила обычно располагаются на расстоянии 16 дюймов от центра при обшивке, чтобы обеспечить наибольшую поддержку. Стропила, обвязанные ремнями, располагаются на расстоянии 16 дюймов или 24 дюймов от центра, а стропы размещаются через каждые 8–12 дюймов по центру для обеспечения поддержки. Расстояние между ремнями обычно зависит от размера прикрепляемой металлической кровли.

Обшивка крыши обеспечивает достаточную опору для металлической кровли и является дополнительным барьером для насекомых и непогоды. Обвязанные стропила создают открытую сеть для крепления металла, делая нижнюю часть видимой снизу, но также более благоприятной для насекомых. Расстояние между стропилами обычно зависит от пролета, размера используемого пиломатериала и коэффициента нагрузки, поэтому лучше проконсультироваться с экспертами, прежде чем вбивать гвозди или шурупы.

Расстояние между навесными стропилами

Односкатная крыша обычно прикрепляется к стене другого здания и выступает вниз и наружу, чтобы нестись на стене или на балке, поддерживаемой стойками. Односкатное стропило также можно использовать для создания односкатной крыши на различных зданиях, обеспечивая единую линию крыши с высокой стеной и более низкой стеной, поддерживающей стропила. Ширина здания или расстояние от стены до опорной балки определяют пролет стропил, шаг и уклон.

Расстояние между навесными стропилами обычно составляет 16 дюймов и 24 дюйма по центру в зависимости от выбранного типа кровельного покрытия. Стропила в центре 24 дюйма с обвязкой для поддержки металлической кровли дешевле, чем стропила в центре 16 дюймов, покрытые OSB или фанерой и металлической кровлей. Пролет определяет глубину стропил и расстояние между ними в зависимости от используемой породы и сорта древесины, переменных нагрузки и прогиба.

В зависимости от конструктивных особенностей, бюджета и всех других факторов, #2 SPF 2×4 с 12-дюймовыми центрами работают до 8 футов. Однако увеличение коэффициентов нагрузки и прогиба может потребовать досок большей толщины или более прочной породы и сорта древесины. Некоторые строители предпочитают использовать 2×6 с центральным расстоянием 16 или 24 дюйма, поскольку здесь меньше стропил и меньше работы, поэтому, если местные правила или строительный отдел не установили требования, это часто зависит от предпочтений и бюджета.

Расстояние между стропилами для крыши крыльца

Расстояние между стропилами для крыши крыльца зависит от длины пролета доски, нагрузки, которую она должна выдерживать, коэффициентов прогиба, а также породы и сорта древесины. Немаловажным фактором является и конструкция крыши крыльца. Это может быть стиль навеса, стиль плоской перголы, остроконечный или какой-либо другой стиль или смесь стилей. Крыша может быть закрыта для защиты от непогоды или отделана планками для защиты от солнца, но не от дождя, поэтому назначение также влияет на расстояние.

Крыши в теплом климате должны выдерживать только легкие нагрузки, поэтому могут располагаться дальше друг от друга, но ветер может быть фактором, влияющим на конструктивные требования. В регионах с сильными снеговыми нагрузками пролет и расстояние могут иметь другие ограничения и должны быть ближе друг к другу. Отделка крыши также может влиять на расстояние между балками крыши. Как правило, расстояние между стропилами крыши крыльца составляет 16 или 24 дюйма по центру.

Заключение

Промышленный стандарт для кровельных балок или стропил составляет 12”, 16”, 190,2 дюйма и 24 дюйма по центру, хотя обычно стропила располагаются на расстоянии 16 или 24 дюйма по центру. Промежуток между членами может быть разным, если он соответствует требованиям кодекса.

Порода древесины, сорт, коэффициент нагрузки, прогиб и пролет влияют на зазор между стропилами и размеры стропил. Для большего пространства и пролета часто требуются стропила большей глубины, чем более короткие пролеты или более узкое расстояние.

Надеюсь, вы лучше разобрались с расстоянием и размерами стропил крыши и готовы к следующему проекту.

Евгений Сокол

Евгений большую часть своей жизни занимался своими руками и любит творить, вдохновляя на творчество других. Он страстно интересуется обустройством дома, ремонтом и деревообработкой.

Как определить размеры стропил крыши?

Статьи по теме для чтения:

• Как определить размер лаг пола согласно IRC | Простое объяснение с примерами
• Как определить размеры потолочных балок в соответствии с IRC | Легко объясняется на примерах

Хотите научиться легко определять размеры стропил крыши?

Глава 8 Международного жилищного кодекса (IRC) 2018 года регулирует проектирование и строительство кровельных и потолочных систем. Элементы крыши/потолка должны быть правильно спроектированы, чтобы обеспечить адекватную поддержку в соответствии с возлагаемыми на них нагрузками, а также обеспечить правильную передачу этих нагрузок на опорные стены и/или опорные элементы конструкции.

Международный жилищный кодекс (IRC) признает два типа традиционных систем кровельного и потолочного каркаса для зданий, на которые распространяется действие Международного жилищного кодекса (IRC): деревянный каркас и холодногнутый стальной каркас.

В этом посте мы рассмотрим элементы деревянного каркаса крыши, особенно стропила. Проектирование и конструкция деревянных стропил крыши описаны в разделе R802.4 Международного жилищного кодекса (IRC).

(Примечание: ссылки на таблицы изменены в версии IRC 2018 года. Таблицы допустимых пролетов стропил крыши в версии 2018 года находятся в разделе R802.4, а таблицы в версии 2015 года — в разделе R802.5. , В целях единообразия этот пост будет ссылаться на IRC 2018. Обратите внимание, какую версию IRC вы используете, поскольку допустимые интервалы могут различаться.)

Раздел R802.4 описывает критерии каркаса деревянных стропил крыши, которые также включают нормативные таблицы пролетов.

В этом посте мы узнаем, как правильно подобрать размер стропил крыши в зависимости от их пролета, расстояния между ними и породы используемой древесины.

Интересный совет:  Чтобы узнать разницу между Международным жилищным кодексом (IRC) и Международным строительным кодексом (IBC), обязательно ознакомьтесь с этим POST .

Нагрузки на стропила крыши

Деревянные стропила крыши имеют размеры на основе одной из восьми таблиц, содержащихся в коде. В этих таблицах пролетов перечислены допустимые пролеты стропил крыши для обычных размеров пиломатериалов в зависимости от того, какой сценарий расчетной нагрузки применяется. Прежде чем мы рассмотрим эти таблицы, мы должны убедиться, что определены правильные расчетные нагрузки, прежде чем выбирать правильную таблицу.

Код распознает 2 типа нагрузок, действующих на стропила крыши: динамические нагрузки и постоянные нагрузки.

Временные нагрузки  определяются кодом следующим образом:

Нагрузки, возникающие при использовании и нахождении в здании или другой конструкции. Сюда не входят строительные и экологические нагрузки.

Постоянные нагрузки  определяются кодом следующим образом:

Вес строительных материалов, встроенных в здание, включая, помимо прочего, стены, полы, крыши, потолки, лестницы, встроенные перегородки, отделка, облицовка и другие аналогичные архитектурные и конструкционные элементы, а также стационарное сервисное оборудование.

Таблицы пролетов стропил крыши

Как упоминалось выше, в таблицах пролетов в коде перечислены допустимые пролеты стропил крыши для обычных размеров пиломатериалов в зависимости от применяемого сценария расчетной нагрузки.

В соответствии с , раздел R802.4.1 , стропила крыши должны иметь размеры в соответствии с таблицами с R802.4.1(1) по R802.4.1(8) . Очень важно правильно выбрать стол.

Теперь, чтобы выбрать правильный стол, мы должны понять 2 вещи: какая временная нагрузка должна использоваться и прикреплены ли потолочные балки к стропилам крыши.

Ранее мы коснулись нагрузок, но давайте рассмотрим, почему важно знать, прикреплены ли потолочные балки к стропилам крыши или нет.

В соответствии с Раздел R802.5.2 каждое стропило крыши должно быть привязано к конструкции с помощью потолочных балок или стропильных связей . Когда потолочные балки прикреплены, они действуют как стяжка. Когда они идут в противоположном направлении, создавая сценарий, в котором они не прикреплены к стропилам, тогда можно использовать стропильные стяжки для выполнения требования стяжки.

Это соединение важно, потому что оно противостоит горизонтальному распору от гравитационных нагрузок и распору стропил, вызванному подъемом от ветровой нагрузки.

Использование стропильной стяжки или самих потолочных балок может немного различаться по размеру используемых стропил крыши, поэтому код создает два типа таблиц пролетов. Один для того, когда потолочные балки используются в качестве стяжек, и один, когда они не используются, поэтому требуются стропильные стяжки.

Следует также отметить, что таблицы пролетов стропил ограничены потолочными балками или связями стропил, расположенными на верхней плите или в нижней трети чердачного помещения. Если потолочная балка расположена не на верхней плите, а в нижней трети чердака, к стропилам применяется поправочный коэффициент пространства между стропилами, чтобы учесть дополнительную нагрузку на стропила крыши из-за расположения стяжки или потолочной балки. выше на чердаке. Этот поправочный коэффициент находится в сноске «A» в любом пространстве стропильной крыши в таблицах с R802.4.1(1) по R802.4.1(8).

Однако важно отметить, что если потолочные балки или стропильные связи расположены выше на чердаке, где они превышают требование одной трети, то таблицы пролетов НЕ могут быть использованы и вместо этого потребуется крыша стропила должны быть спроектированы в соответствии с принятой инженерной практикой.

Таким образом, в основном, если расчетные нагрузки превышены или потолочные балки или стропильные связи расположены более чем на одну треть вглубь чердака, конструкция стропил крыши не соответствует предписывающим стандартам таблиц, и в этом случае они должны быть разработан в соответствии с общепринятой инженерной практикой.

Как видите, в отличие от потолочных балок или перекрытий , стропила крыши имеют множество факторов, которые необходимо учитывать при выборе правильного размера.

Теперь, когда все это позади, давайте взглянем на эти таблицы, чтобы узнать, как правильно определить размеры стропил крыши, используя предписывающие стандарты:

Для простоты выше показаны только заголовки таблиц. Заголовок таблицы необходимо сначала понять, прежде чем мы сможем правильно выбрать правильную таблицу для определения размеров стропил крыши. Каждая таблица промаркирована. Как вы можете видеть, Таблица R802.4.1(1) и Таблица R802.4.1(2) предназначены для стропил с временной нагрузкой 20 фунтов на квадратный фут, однако первая предназначена для перекрытий, не прикрепленных к стропилам, а вторая предназначена для перекрытия, прикрепленные к стропилам.

Помните, что было сказано ранее. Стропила должны быть привязаны, поэтому, если они не привязаны к потолочным балкам, то для их установки потребуются стропильные связи .

Как и в таблицах с R802.4.1(3) по R802.4.1(8), на крышу воздействуют разные снеговые нагрузки, при этом применяется один и тот же принцип крепления балок или их отсутствия. Для простоты выше показана только таблица R802.4.1(3) для указания изменения динамической нагрузки в заголовке.

Опять же, таблицы должны использоваться только для временных и постоянных нагрузок, указанных в таблицах. Их НЕЛЬЗЯ использовать для расчетных нагрузок, выходящих за рамки этих предписывающих таблиц.

Теперь давайте рассмотрим, какая информация содержится в таблицах.

В таблицах представлена ​​следующая информация о них:

1. Шаг стропил крыши в дюймах (12, 16, 19,2, 24) 2×8, 2×10, 2×12)
2. Максимальный пролет стропил крыши в зависимости от размера пиломатериалов, породы/сорта и используемого расстояния.

Теперь, чтобы правильно подобрать размеры стропил крыши, давайте рассмотрим несколько примеров.

Определение размеров стропил крыши

Определение размеров стропил крыши – Пример 1

Вопрос: Максимально допустимый пролет крыши из лиственницы Дугласа #2, где потолок крепится к стропилам стропила, расположенные на расстоянии 12 дюймов от центра, выдерживающие динамическую нагрузку крыши 20 фунтов на квадратный фут и постоянную нагрузку 10 фунтов на квадратный фут?

Первый шаг, давайте соберем всю предоставленную информацию в вопросе:

• Потолок, прикрепленный к стропилам и динамическая нагрузка 20 фунтов на квадратный фут: Используйте таблицу R802. 4.1(2)
• Расстояние между стропилами крыши: 12 дюймов
• Виды и Сорт: Дугласовая пихта-лиственница #2
• Постоянная нагрузка: 10 фунтов на квадратный фут
• Используемый размер пиломатериала: 2×6

Теперь давайте найдем максимально допустимый пролет для элемента 2×6 в приведенном выше сценарии:

Следовательно, учитывая в приведенном выше примере максимально допустимый промежуток для элемента 2 x 6 –  15′-6″ .

Размеры стропил крыши – пример 2

Теперь давайте попробуем другой пример, но на этот раз будет указан пролет, и вы должны выбрать правильный размер пиломатериала, который будет использоваться при следующем сценарии:

Вопрос: Когда потолок не прикреплены к стропилам и где стропила крыши Hem-Fir #3 должны располагаться на расстоянии 12 дюймов от центра, выдерживая снеговую нагрузку 30 фунтов на квадратный фут и постоянную нагрузку 20 фунтов на квадратный фут, каков минимально допустимый размер стропил, когда требуется пролет 14 футов -0″ в длину?

Первый шаг, давайте соберем всю предоставленную информацию в рамках вопроса:

• Потолок не прикреплен к стропилам и снеговая нагрузка 30 фунтов на квадратный фут: Используйте таблицу R802. 4.1(3)
• Расстояние между стропилами крыши: 12 дюймов
• Породы и Сорт: Пихта #3
• Пролет стропил крыши: 14′-0″

Теперь давайте найдем минимально допустимый размер стропил, учитывая описанный выше сценарий: — пиломатериал № 3, охватывающий 14 футов — 0 ″, — это 2×10  так как он может охватывать 14 футов-5 дюймов. Например, нельзя использовать элемент 2×8, так как он может охватывать только 11-9 дюймов.

Чтобы узнать больше о проектировании и строительстве деревянного каркаса крыши, обязательно ознакомьтесь с Разделом R802 Международного жилищного кодекса (IRC) 2018 года.

Интересный совет:  Чтобы узнать, как легко определить размер потолочных балок, обязательно ознакомьтесь с этим POST .

Надеемся, что с учетом приведенных выше примеров вам будет проще определить размеры деревянных стропил крыши в соответствии с таблицами Международного жилищного кодекса.

В заключение давайте ответим на несколько часто задаваемых вопросов о стропилах крыши.

Какой стандартный размер стропил крыши?

Стандартный размер стропил крыши может быть любого размера, если он не меньше минимального размера, требуемого в соответствии с нормами. Минимальный размер стропил крыши определяется с использованием таблиц предписаний, приведенных в главе 8 Международного жилищного кодекса (IRC).

На каком расстоянии друг от друга должны быть стропила крыши?

Расстояние между стропилами крыши является лишь одним из компонентов, используемых для определения минимального размера стропил крыши. Согласно предписывающим таблицам, приведенным в главе 8 Международного жилищного кодекса (IRC), стандартное расстояние между стропилами крыши составляет 12, 16, 19,2 или 24 дюйма по центру.

На какую длину могут пролетать стропила крыши?

Максимальный пролет стропил крыши зависит от размера, интервала и породы используемой древесины, а также расчетных нагрузок, приложенных к системе крыши, а также от того, прикреплен ли потолок к стропилам или нет.
