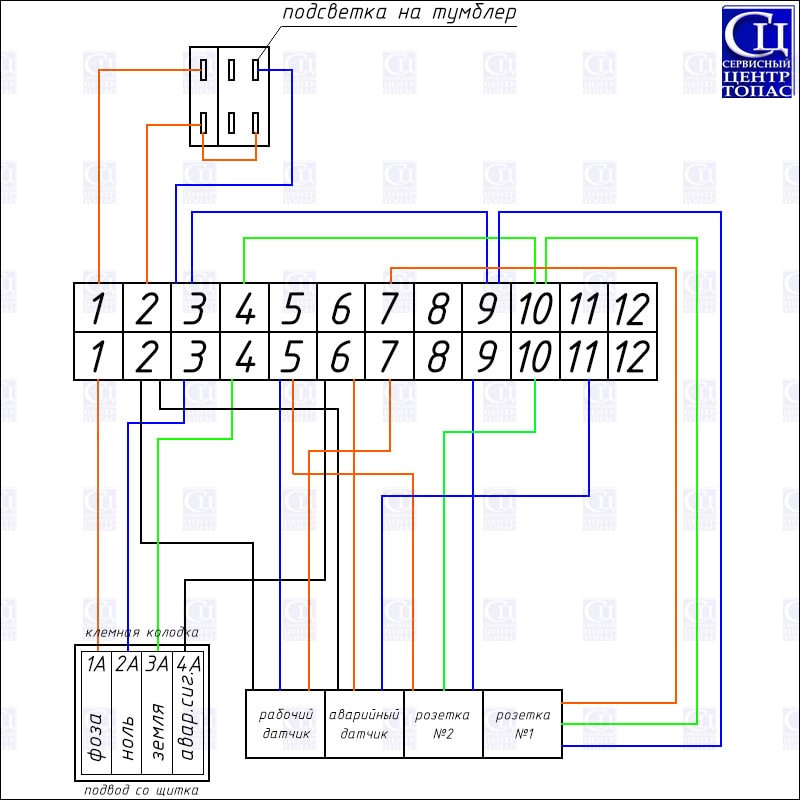

Топас схема подключения электрическая: Электрическая схема подключения топас.

Установка септика Топас своими руками

•
  Где установить Топас
•
  Как установить Топас
•
  Установка своими руками

Рекомендуемые статьи:

Принцип работы септика ТопасСептик Топас при высоком уровне грунтовых водКак подобрать Топас?Монтажные схемыВарианты отвода водыОбслуживание Септика Топас

Строя и обустраивая загородный дом или дачу, Вы стараетесь расходовать средства рационально. В большинстве случаев выступая главным организатором всех работ, иногда выполняете какие-то работы самостоятельно. Для того чтобы правильно подготовиться к шеф-монтажу Топас предлагаем Вам ознакомиться с инструкцией по подготовке.

Инструкция для Заказчика — подготовка к шеф-монтажу

Подготовка котлована. Определившись с выбором очистного сооружения, Вы готовите котлован согласно монтажной схеме, размещенной на сайте. Котлован не стоит располагать слишком близко к дому, Вы рискуете ослабить фундамент. Согласно СанПиН 2.2.1/2.1.1.1200-03, септик располагают не ближе 5 метров от здания.

Копая котлован, учитывайте особенности грунта. Если грунт осыпается, течет или высокие грунтовые воды, обязательно устанавливайте опалубку, как показано на монтажной схеме. Деревянная обсадная опалубка, это подобие забора. Доски 50*100 мм или 50*150 мм обрезные ставятся вертикально и скрепляются 2-3 венцами бруса 100*100. Доски необходимо ставить вплотную друг к другу. Не используйте шпунтованные доски, только обычные обрезные.

Внимание! Если котлован не готов, шеф-монтаж не возможен, так же недопустим обвал котлована.

шеф — монтаж станции топас

ОСТАВЬТЕ ЗАЯВКУ на шеф-монтаж

Подведение канализационной трубы. Обратите внимание на правильность расположения Топас относительно подводящей канализационной трубы. Труба должна быть подведена к станции Топас на глубине соответствующей монтажной схеме. Должны быть соблюдены отступы от углов емкости. Укладывая трубопровод, учтите, что мастер должен вырезать отверстие и опять патрубок. То есть ему необходимо поместиться между Топасом и стенкой котлована.

При шеф — монтаже Вы прокладываете подводящий трубопровод канализации, а специалист подсоединяет его в приемную камеру Топас. Если труба подходит не под прямым углом, приготовьте отводы ПВХ или ПП, обеспечивающие перпендикулярное расположение трубопровода относительно установки. Если материал трубопровода отличается от пластиковых раструбных труб (ПВХ или ПП), например чугун или асбест, необходимо приготовить соответствующие переходы.

Электрический кабель. Топас, установка энергозависимая. При подготовке к шеф-монтажу проложите электрический кабель сечением 4*1,5, если длина кабеля до 30 м и 4*2,5 если от 30 до 80 м. Кабель прокладывается в земле в ПНД диаметром 25 мм, а по дому в соответствии с пожарными нормами. Подключается к щитку на 10А автомат, с обязательным заземлением. Прокладывая электрический кабель до котлована, оставляйте запас (2-3 м), который позволит завести кабель в станцию и подключить.

Отводящий трубопровод. Достаточно серьезная часть работ по устройству канализации загородного дома, важность которой недооценена. Дело в том, что температура сточных вод в холодное время года достаточно высока. Это позволяет не утеплять трубопровод канализации от дома до Топас и укладывать его выше глубины промерзания. С отводящим трубопроводом сложнее: вода успевает охладиться и при неправильной укладке или длинной магистрали может замерзнуть.

К моменту приезда шеф — монтажника у Вас должен быть готов котлован, трубопровод канализации от здания до котлована, подведен электрический кабель. Если Топас планируется опускать вручную, организовать необходимое количество людей (Топас 5 опускают 4 человека, Топас 8 – 6 человек), а для модификаций «Лонг» + 2 человека. Начиная с «Топас-10» установки опускаются при помощи спецтехники (кран или манипулятор).

После того как Топас опустят в котлован, Ваши рабочие начинают обсыпать пазухи котлована песком и заполнять Топас водой. Делать это необходимо под контролем шеф-монтажника. Если Вы планируете опустить установку в котлован до приезда нашего специалиста, строго следуйте инструкции по монтажу, указанной в техническом паспорте.

За что такие деньги? Перечень работ выполняемых специалистом при шеф-монтаже

1. Выезд специалиста на объект к Заказчику.
2. Контроль снятия станции Топас с машины и опускания в котлован (предварительно проверив размеры вырытого Заказчиком котлована). Специалист по шеф-монтажу проверяет правильность установки станции в котловане.
3. После того, как Топас будет заполнен водой на 1 м и пазухи котлована обсыпаны песком на ту же высоту, вырезает в стенке приемной камеры технологическое отверстие, устанавливает в него патрубок и герметично опаивает. Герметичная врезка и пайка подводящего патрубка является гарантийной процедурой.
4. Если Топас с принудительным отводом, согласовывает с Заказчиком направление выброса отводящего трубопровода, вырезает технологическое отверстие диаметром 25 либо 32 мм (в зависимости от модели), устанавливает прилагаемый патрубок и герметично опаивает. Длина патрубка должна обеспечить Вам возможность подсоединения цанговой муфты на ПНД. В то же время она не должна быть слишком большой, чтоб её случайно не сломали. Мы рекомендуем использовать ПНД муфту цанга/цанга. В самотечных моделях патрубок установлен на заводе, присоединение к нему возможно трубами диаметро 50 или 100 мм.
5. В станциях с принудительным отводом, в емкость для сбора очищенной воды специалист устанавливает насос и собирает отвод воды (поставляются в заводской комплектации).
6. Электрический кабель заводит через специальное отверстие в Топас и подключает к распаячной коробке. Отверстие ввода кабеля герметизируется.
7. Завершающим этапом подключает компрессора, и контролируют окончательную обсыпку песком и заполнение водой.
8. Сдача объекта осуществляется специалистом по шеф-монтажу проверкой работоспособности оборудования и всех комплектующих.

На выполненные работы предоставляется гарантия на 1 год. Гарантия на станцию указана в техническом паспорте на изделие (на корпус – 3 года, на электрооборудование – 1 год).

Внимание! За правильность укладки подводящих и отводящих трубопроводов к станции, выполненных Заказчиком, гарантия фирмы на данные работы не распространяется.

Материал необходимый для проведения шеф-монтажа (канализационные трубы, отводы, кабель, ПНД, песок, опалубка, вода) не входит в стоимость шеф-монтажа.

В данной статье мы попытались как можно подробнее описать технологический процесс подготовки и проведения шеф-монтажа, а выгодно это или нет решать Вам. Посчитайте все свои расходы на рытье котлована и траншей, монтаж подводящего и отводящего трубопроводов, закупку необходимого материала, спуско-разгрузочные работы, обсыпку песком и заполнение водой, а самое главное, сколько дней вы готовы потратить на подготовительные работы.

описание, модельный ряд и эксплуатация

При обустройстве загородного жилья вопросы водоснабжения и канализации являются одними из самых сложных. Важно не просто организовать отведение сточных вод из дома, но и обеспечить их очистку, чтобы не нанести вред экологии участка. Поэтому при сооружении систем местной канализации все больше домовладельцев отдает предпочтение современным решениям. К примеру, таким, как септик Топас.

Загородное жилье, безусловно, должно быть не менее комфортным в бытовом плане, чем городские квартиры, несмотря на то, что центральные системы подачи воды и отведения стоков в поселках, как правило, не предусмотрены. Для организации местной канализации домовладельцы широко применяют готовые очистные установки промышленного производства, примером может послужить канализация Топас.

Содержание

1. Принципы работы установки Септика Топас
2. Основные преимущества станций
3. Как устанавливается станция Топас?
4. Подготовка котлована
5. Установка и подключение
6. Эксплуатация станции

Принципы работы установки Септика Топас

Рассмотрим, как устроен септик Топас, его характеристики и принципы его работы. Автономная канализация Топас – это современная установка, созданная для приема и глубокой переработки бытовых канализационных токов. Вода, прошедшая через станцию, оказывается очищенной на 98-99%.

Внешне канализация Топас представляет собой пластиковую емкость, разделенную внутри перегородками. Каждый отсек септика используется для последовательно протекающих процессов глубокой очистки стоков. Для обеспечения работы используются компрессоры.

И основная роль в процессе обработки загрязненной жидкости отводится аэробной очистке. Для ее осуществления необходима принудительная вентиляция, то есть подача кислорода в рабочую среду.

Подачу воздуха обеспечивает компрессор, вентиляция осуществляется через аэратор. Для перемещения жидкости внутри установки используется эрлифт – воздушный насос. Работу этого оборудования, также, обеспечивают компрессоры.

Автономная станция биологической очистки Топас оборудована двумя компрессорами. Причем, работают компрессоры по очереди. Пока один компрессор работает, второй «отдыхает». Благодаря такому режиму работы, компрессоры служат дольше.

Таким образом, современный септик Топас – устройство, в котором используется комбинация механических и биологических способов очистки жидкости, позволяющая добиться отличных результатов. В состав станции входят такие устройства, как компрессоры и воздушный насос, то есть, станция нуждается в подключении к электропитанию.

Основные преимущества станций

Тем, кто сомневается в выборе очистной установки для местной канализации, будет полезно познакомиться с основными преимуществами, которыми обладают очистные сооружения Топас:

• Высокая степень очистки. Продуманное устройство септика Топас обеспечивает максимальное извлечение примесей.
• Достаточно простой монтаж Топас. К установке прилагается подробная инструкция, изучив которую можно установить Топас своими руками.
• Компактные размеры. Станция не требует много места для установки и поставить ее можно при любых характеристиках грунта на участке. Разумеется, размеры зависят от производительности.

• Простота обслуживания, инструкция дает подробное описание мероприятий, проводимых во время сервисного обслуживания, поэтому вполне можно обслуживать установку Топас своими руками.
• Широкий модельный ряд септиков, имеющих различные характеристики производительности и разные размеры. Производитель предлагает модели, в комплектацию которых входит дополнительный насос. Используется насос для принудительного отвода очищенной воды, если отведение самотеком невозможно. Работает насос не постоянно, а периодически, его работа контролируется датчиком уровня.

Как устанавливается станция Топас?

Если в качестве очистного сооружения выбран септик Топас – монтаж установки лучше поручить специалистам. Конечно, процесс подключения станции не является чрезмерно сложным, инструкция приводит подробное описание этапов работ. Однако, нарушения технологии недопустимы, так как ошибки могут привести к тому, что станция Топас будет работать менее эффективно.

Подготовка котлована

• Прежде всего, необходимо выбрать место, где будет устанавливаться септик. Санитарные и строительные нормы запрещают располагать очистную установку слишком близко (ближе 5 метров) к жилому дому, но и сильно удалять станцию не стоит, так как это приведет к увеличению стоимости строительства трубопровода.
• Котлован должен быть больше по размерам, чем станция. Так, например, для установки септика Топас 5, имеющего габариты 110x120x240 см, нужно будет подготовить яму размером 180x180x240 см.
• На дне котлована следует насыпать слой песка высотой 15 см, то есть сделать амортизационную подушку, защищающую станцию от сезонных подвижек грунта.

Установка и подключение

• Способ установки зависит от размеров станции. Так, септики Топас 5 и даже Топас 8 имеют компактные размеры и относительно небольшой вес, поэтому их можно установить и без применения грузоподъемной техники. Для установки более производительных моделей следует использовать кран манипулятор.
• Желающие могут посмотреть, как производится ручная установка септика Топас – видео материалы на эту тему есть на сайтах подходящей тематики. Для установки станций используется прочный канат, который продевается в специально выполненные отверстия в ребрах жесткости. Придерживая концы каната, несколько человек аккуратно опускают станцию в котлован, не допуская перекосов и размещая установку точно по центру ямы.

Совет! Монтировать станции Топас можно при любых характеристиках грунта. Но если на участке высоко расположены почвенные воды, рекомендуется приобрести особую модель установки, имеющую маркировку «ПР». В таких септиках подача очищенной воды осуществляется не самотеком, а принудительно, то есть в конструкцию включен дополнительный насос.

• После того как станция установлена на место, к ней нужно подвести канализационные трубы. Выбирается схема подключения септика Топас в зависимости от модификации. Так, у стандартных моделей глубина врезки подводящей трубы составляет 70-80 см. Для моделей Long, схема предусматривает подключение трубы на уровне 120-140 см.
• Для подключения подводящей трубы в корпусе септика выполняется отверстие соответствующего размера. В выполненное отверстие вставляется патрубок, а затем при помощи строительного фена со специальной насадкой патрубок припаивается к корпусу полипропиленовым шнуром (поставляется в комплекте с септиком). К установленному патрубку присоединяется канализационная труба.

• После подключения труб, к септику необходимо подвести электропитание, чтобы можно было подключить компрессоры и насос (в модели с принудительным отводом чистой воды). Если производится подключение септика Топас — электрическая схема имеется в инструкции к установке. Необходимо использовать кабель ПВС, имеющий сечение 3×1.5. Кабель проводится в станцию через специальные отверстия, подключение производится через клеммы. В доме кабель подключается к распределительному щитку, путем установки отдельного автомата на 6-16 А.
• Последний этап установки – выполнение обратной засыпки котлована. Для этой цели используется смесь сухого цемента с песком. По мере выполнения засыпки станцию нужно наполнять водой, чтобы не допустить деформацию корпуса.
• Установка накрывается крышкой, которая остается над поверхностью земли. Крышка имеет продухи, за счет которых обеспечивается вентиляция.

Таким образом, установка станции может быть произведена достаточно быстро. Домовладельцам, планирующим приобрести станцию, стоит посмотреть, как проходит полный монтаж септика Топас – видео материалы позволят изучить все этапы процесса установки.

Эксплуатация станции

После завершения монтажа можно начинать использовать септик Топас – инструкция по эксплуатации установки практически не отличается от указаний по использованию обычных септиков. То есть, в канализацию не стоит сбрасывать:

• строительный и другой неорганический мусор;
• дезинфицирующие вещества, содержащие хлор и антибиотики;
• неразлагаемые вещества, как полиэтиленовых пакетов;
• различные химические вещества – кислоты, щелочи, растворители и пр.

Итак, канализация септик Топас – это современное и эффективное решение для обеспечения комфортного проживания в загородных домах, коттеджах или дачах. Установки позволяют эффективно и безопасно очищать бытовые канализационные стоки, просты в эксплуатации и не требуют постоянного контроля работы. Модификации, в комплектацию которых входит дополнительный насос для перекачки жидкости, могут быть использованы в сложных геологических условиях.
