Пошаговая технология укладки тротуарной плитки своими руками

13 сентября’18

Укладка

Тротуарную бетонную плитку можно уложить самостоятельно, если ознакомиться с технологией. Это подходит тем, кто собирается проложить площадь в частных домах или в собственному саду.

По ГОСТу есть определенные требования к укладке плитки на дорогах и тротуарах общего пользования. Так, например, технология отталкивается от почвы и разных сортов грунта, в месте мощения прохода. Есть требования и по прочности. Так, например, по дорожной плите должен без проблем проезжать грузовой автомобиль, без ущерба для самой плитки.

Мы же будем говорить скорее о частных случаях. Тогда, когда вы собираетесь обложить землю во дворе собственного дома, в саду, у подъезда или даже на кладбище. Возможности применения тротуарного камня широки и наши люди не стесняются применять его даже в самых интересных ситуациях. Порой камень кладут в гараже, или в кровле земляного погреба, в сельской местности.

Наша задача в том, чтобы познакомить вас с технологией укладки и рассказать, как своими руками можно выложить тротуарную плитку без каких-либо последующих проблем. А начинается пошаговая инструкция, как всегда, с подготовки самого участка.

Подготовка

Правильная пошаговая технология любого изделия (цементная, клинкерная, старый город) начинается с подготовки земли:

• Определение участка. Вам нужно решить, где именно будет пролегать будущая дорожка. За основу можете брать уже имеющийся проход от калитки до двери, либо внутри вашего сада или огорода. Следите за тем, чтобы ваш маршрут пролегал в обход деревьев и газона. Тогда избавитесь от лишних проблем с готовностью почвы и сможете разметить дорожку заранее
• Выбираем сам материал. Часто в качестве альтернативы используется асфальт. Здесь у плиты несколько преимуществ: она проще в установке, не перегревается от высокой жары, не лопается от мороза, а также пропускает сквозь себя воду, тем самым не нанося вреда ближайшей растительности
• Плитка. Она различается как по форме и используемому материалу, так и по типу изготовления. Есть вибролитье и вибропрессование. Второй вариант для нас предпочтительнее, так как отличается большей устойчивостью, стойкостью к жаре и морозу. Применяется как цементная, так и полимерпесчаная плита
• Форма укладки, узор, рисунок. На этом же этапе мы определяемся с последующей формой, в виде которой кирпичики и будут расположены. У нас уже есть примерные очертания участка, а значит мы можем определиться с шириной, которая будет ограничиваться с помощью бордюра

Теперь перейдем к тонкостям.

Оформление основания

• Первый этап процесса, это обеспечение канавок под сток воды. Обычно это небольшой зазор, который выполняется между самим полотном и ограничивающим его бордюром. Сток жидкости гарантирует, что под плитками не будет собирать вода и вся конструкция не пойдет волной. Особенно важно, если установка проходит на бетонное основание. Тогда нужно сделать небольшой уклон: 1 сантиметр на каждый метр
• Размеры каждого элемента. Бытует мнение, что чем шире дорожка, тем шире должен быть каждый элемент. На практике, выкладка слишком широких (скажем, 40х40) элементов приводит к тому, что нам требуется детальная подгонка каждого из них. Учитывая вес изделия, сделать это не так просто. Плюс нет сглаживания за счет щелей и если будет хотя бы небольшое горизонтальное отклонение, его будет заметно даже с большого расстояния
• Подводка коммуникаций. Возможно, ваша дорожка разбита посреди сада и вы перекрываете путь для поливочного шланга. Не очень эстетично, если он будет лежать поперек прохода. Можно использовать пластиковую трубу, примерно 50 мм диаметра и проложить ее под дорожкой. А уже затем, сквозь нее протягивать необходимые шланги или другие коммуникации, вплоть до электрических проводов
• Геотекстиль. Геотекстиль требуется уложить под плитку на всей протяженности дорожки. Он препятствует прорастанию травы, появлению насекомых и движению пучинистых почв. Иначе грунт может взбучиваться и плитка начнет «идти волной»
• На глинистую почву укладывается геотекстиль, затем слой щебня, а затем еще геотекстиль. Иногда, вместо щебня, применяют гарцовку — сухую смесь, популярную в ремонтных работах. А уже на верхний слой геотекстиля насыпается песок. На песке размещается сама укладка

СНИП (строительные нормы и правила), гласит, что выкладывать можно только на идеально ровный грунт. Это идеальный вариант работы, достичь которого вы можете при помощи использования нивелира, уровня и направляющего шнура. Перед каждым метром плита раскладывается на разровненную почву и каждые 3 уровня снова замеряют на соответствие ровной горизонтальной плоскости.

И ни в коем случае нельзя работать в дождь или сразу же после него. Грунт должен быть максимально сухим, поэтому такие работы не проводятся зимой и поздней осенью. Когда земля сохнет, она дает существенную усадку, из-за чего нарушается геометрия. Последствия такой работы вы можете видеть на фото.

Раскладываем

Итак, мы определились с материалами, оценили примерные размеры будущей площади. Теперь, при помощи колышков и шнуров мы размечаем вектор будущей работы. Затем подготавливаем основание. Снимаем верхний слой, дерн, немного поливаем водой и уравниваем при помощи трамбовки. В домашних условиях можно использовать крепкую швабру.

Теперь засыпаем дренажный слой. Обычно это щебень или гравий. Рассыпается на протяжении всего маршрута, средней толщиной в 150-200 миллиметров. Сверху кладется геотекстиль, который засыпается еще щебнем. Здесь толщина слоя поменьше, раза в два. Зависит от глубины снятия дерна. Отметим, что если планируется движение автомобилей, то толщина должна быть не меньше 400 миллиметров и еще больше, если возможно появление грузового транспорта.

Когда контур размечен, под его сторонам выстраивается бордюрный камень. Рекомендуется насаживать его на бетонный замок, то есть заполнять нижнюю часть составом. Что касается глубины, тот тут у вас есть выбор. Либо сделать вровень, либо дать бордюру 3-5 сантиметров высоты над дорожкой. Только делайте все с расчетом на усадку мощения, обычно она составляет от 3 до 7-8 сантиметров, в зависимости от типа почвы.

Полотно

После оставленного контура, можно переходить и к самому полотну. Раскладывается оно снизу вверх, по уклону. Для начала рабочий песок немного увлажняют, при помощи распылителя. Но ни в коем случае не допускайте, чтобы он превратился в грязь. После мастер двигается от основания, спиной вперед. В такой ситуации он не повредит уже созданное, а будет работать на свежем песке. Перед каждым шагом, примерно в 3-4 ряда плиты, полотно проверяется на ровность при помощи уровня. А песок разравнивается перед установкой кирпичиков.

При создании кругового узора, сначала создается центр, он же основание. Затем работа проходит по спирали, вокруг основания. Нельзя класть от разных сторон, иначе вы не сможете сводить горизонталь. Это приведет к тому, что оценивая законченную работу вы заметите, что высота разных участков также разная. А это пусти все коту под хвост. На плоских рисунках выкладывается плита по диагонали, с небольшим шагом, а не рядком. Это позволяет регулировать горизонталь.

Допустимый зазор между каждым элементом — 2-3 миллиметра. Часто проверяется обычной монеткой. Две монетки в стопку не должны проходить между кирпичиками. А вот одна может. Такой зазор гарантирует сход воды вниз, не нарушая цикличность жидкости в почве под дорожкой. А геотекстиль не даст прорасти траве, так что все вполне экологично, но и нам не вредит.

Современные производители делают плитки с дистанционным замком. Это небольшая выемка на торце, которая помогает сохранять адекватный зазор. После окончания выкладки, щели заполняются мелким просеянным песком, либо используют пескоцементную смесь (ЦПС). Затем полив до появления луж, их сток и все, работа выполнена.

Укладка тротуарной плитки — план и технология — Ассирия • Тротуарная плитка от производителя

Нашим профессионалам отлично известно, что укладка тротуарной плитки — не менее важный процесс, чем приобретение самого качественного изделия. Ведь процесс укладки тротуарной плитки многоуровневый и на каждом этапе работ требует соблюдения важнейших требований. Основными этапами укладки тротуарной плитки являются подготовка основания к укладке, уплотнение песчано-гравийной подушки вибротрамбовочной машиной, выравнивание основания, укладка плитки, уплотнение плиточного покрытия.

Кроме того, специалисты нашей компании осуществят на профессиональном уровне укладку тротуарной плитки, учитывая все особенности данного вида монтажных работ. Мы поможем вам подобрать необходимый вариант укладки плитки, а также гармонично скомбинируем цветовую гамму и узор бетонного изделия.

Наилучшее соотношение вида, а также толщины основания зависит от множества факторов, среди которых условия эксплуатации, слой плитки, марка использованного бетона, а также другие. Укладка тротуарной плитки — ответственный процесс, выполнять который нужно профессионалам.

План подготовки и укладки тротуарной плитки:

1. Выемка дерна на глубину около 150 мм.
2. Продольная и поперечная планировка застилаемой поверхности с соблюдением технологических уклонов для стока воды.
3. Трамбовка, укатка или виброуплотнение поверхности земляного полотна.
4. Копание канавок для бортового камня.
5. Трамбование дна канавок и отсыпка 5 см слоя песка на дно канавок.
6. Установка в канавку бортового камня на бетонную подушку.
7. Застилка земляного полотна геотекстилем, для предотвращения деформации дорожного полотна. (Применяется в слабых пучинистых грунтах).
8. Отсыпка застилаемой поверхности щебнем фракции 5-20 мм толщиной слоя 10-20 см (при условии заезда автотранспорта) с последующим поливом поверхности водой и трамбовкой. В непучинистых грунтах без заезда грузовых автомобилей допустима отсыпка крупным, слегка увлажненным песком толщиной слоя 10-15 см.
   • (Вариант 1). Отсыпка по утрамбованному щебню слоя слегка увлажненного песка слоем 5 см с последующим выравниванием с помощью рейки.
   • (Вариант 2). Укладка по поверхности выровненного, увлажненного и укатанного слоя песка арматурной сетки 50×50 мм без связки. Отсыпка сухой смеси слоем 3-4 см с последующим слабым увлажнением с помощью лейки).
   • (Вариант 3) Плитка укладываются на слой раствора толщиной 2-3см непосредственно на трамбованный щебень без отсыпки песчаного слоя. Вместо раствора можно использовать плиточный клей — это дороже, но надежней, только обязательно укладывать на бетонную стяжку толщиной 5-10 см. Другие варианты исполнения слоев под укладку тротуарной плитки смотрите ниже.
9. Тротуарные плиты укладывается на подстилающий слой, и втрамбовываются.
10. По поверхности уложенных плит рассыпается сухая смесь и распределяется по щелям (к примеру, песок).
11. Уложенная поверхность бетонными плитами тщательно очищается от остатков сухой смеси и поливается вдоль щелей небольшим количеством воды из лейки.

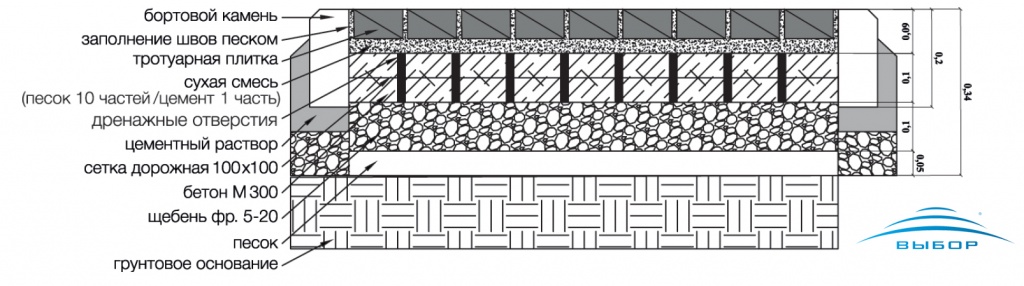

Примеры конструкции основания под мощеное покрытие для разных функциональных предназначений:

Чтобы тротуарная плитка или фасадное покрытие прослужили долго, не разрушаясь и сохраняя внешний вид недостаточно приобрести качественную плитку. Должны соблюдаться все тонкости технологии по проведению подготовительных работ под укладку.

Основой качественной укладки тротуарной плитки является подготовленное основание. Оно может быть песчаное, щебеночное или бетонное. Вид основания и его толщина подбираются специалистами «Ассирия» и заказчиком в зависимости от условий эксплуатации покрытия, марки бетона и толщины плитки.

Другие публикации:

Позвоните нам:

+38 (050) 533-93-07, +38 (067) 633-74-20

Заявка на заказ:

Помните: для этого контента требуется JavaScript.

Позвоните нам:

+38 (050) 533-93-07, +38 (067) 633-74-20

Заявка на укладку тротуарной плитки:

Помните: для этого контента требуется JavaScript.

Заявка на обратный звонок:

Помните: для этого контента требуется JavaScript.

Позвоните нам:

+38 (050) 533-93-07, +38 (067) 633-74-20

Заказать обратный звонок:

Помните: для этого контента требуется JavaScript.

Кнопка связи

Как укладывать плиты и плиты

Введение:

Существует два приемлемых метода укладки плит — на индивидуальную укладку и на стяжку. Существуют и другие методы, точечная укладка, кольцевая укладка и ленточная укладка, но они не считаются подходящими для любого профессионального проекта мощения. Выбор методов укладки зависит от личных предпочтений подрядчика/заказчика, выбранного типа подстилки и типов используемых плит.

При укладке каменных плит на пешеходных дорожках в центре города и других местах, открытых для широкой публики, все чаще используется метод жесткой укладки. Хотя этот метод радикально не отличается от изложенного ниже, он достаточно важен, чтобы оправдать отдельную страницу, где методология проиллюстрирована более подробно.

Подъездные пути с флажками также имеют особые требования, которые рассматриваются на отдельной странице.

Методы подстилки

Индивидуальные подстилки

Этот метод основан на том, что для каждого флажка подготавливается отдельное ложе. Готовится кровать, кладется флаг, затем готовится следующая кровать и так далее. См. Как (ниже на странице).

Этот метод чаще используется с более крупными флагами, когда обработка и маневренность являются серьезной проблемой, с флажками из натурального камня, где может быть значительная разница в толщине флажков между соседними элементами, а также для многих литейных расколотых или декоративных флажков. , которые, как правило, имеют переменную толщину в пределах ± 15 мм на отдельных элементах — это является результатом того, что форма не находится идеально ровно, когда мокрому бетону дают затвердеть.

Случайная толщина плит из натурального камня делает нецелесообразным укладку стяжки.

Укладка стяжки

Этот метод требует подготовки основания стяжки перед укладкой плит. Относительно большую площадь можно заранее выровнять и уложить плиты одну за другой прямо на грядку. См. Как (ниже на странице).

Хотя очевидно, что этот метод более эффективен, чем метод индивидуальной укладки, он подходит только для плит меньшего размера, как правило, менее 600×600 мм, которые достаточно малы и легки, чтобы их можно было переносить вручную на стяжку, хотя его также можно использовать с некоторыми калиброванными каменными плитами.

Узнайте больше о том, как изготавливаются калиброванные плиты

Плиты одинаковой и одинаковой толщины делают возможной укладку стяжки изменения падения или нескольких плоскостей, обычно можно использовать только флажки меньшего размера, так как более крупные блоки будут качаться, когда они сидят на не плоской кровати.

Очень важно, чтобы плиты имели постоянную толщину, поэтому плиты для мощения с небольшими элементами, плиты для патио, изготовленные методом мокрого прессования, и плиты меньшего размера из калиброванного камня являются наиболее подходящими кандидатами.

Точечная подсыпка

Британский стандарт 7533: Часть 4, которая касается установки плит или плит из бетона и природного камня, требует, чтобы они укладывались на «полный слой подсыпки». Это относится ко ВСЕМ классам тротуаров, включая внутренние дворики и подъездные пути, а не только к крупным проектам, реализуемым в центре города или в торговом центре.

Метод «ложек раствора», известный как «точечная засыпка», «засыпка мазком» или «точечная засыпка», не рекомендуется , а не . На общественных и коммерческих работах это редко, если вообще когда-либо, разрешается. Если подрядчик использует этот метод, спросите, не хочет ли он ведро овса для своих лошадей.

Точечная подстилка – не рекомендуется

Независимо от того, что вы могли видеть по телевидению в программах «Сделай сам» и «Садоводство», точечная подстилка не является приемлемым методом подстилки, потому что…

• она оставляет пустоты под флажками, повышая вероятность их разрушения при нагрузке.
• пустоты могут способствовать накоплению поверхностных вод, что приводит к проседанию или нестабильности
• пустоты представляют собой готовый дом для беспозвоночных, особенно муравьев, которые любят добывать несвязанный материал для подстилки и/или земляное полотно класса 9.0045
• пятна затвердевшего раствора оседают по-разному, из-за чего флаг «качается» при перемещении
• для исправления любых качающихся флажков необходимо разобрать и утилизировать старый миномет
• зачастую дороже, чем сплошное постельное белье
• часто приводит к появлению влажных пятен на пористых плитах, особенно на песчаниках
• , он не соответствует соответствующему своду правил (BS7533:Part4), который требует, чтобы постельные принадлежности обеспечивали «равномерную поддержку».

Точечная засыпка оставляет зияющие пустоты под плитами, что позволяет поверхностной воде и детриту проникать в структуру На некоторых пористых плитах влажные пятна часто отражают положение пятен раствора под плитами

Выясните, что вызывает этот тип окрашивания на отражающем Страница окрашивания.

Когда нас попросили обследовать вымощенное плитами дорожное полотно, которое имеет большой процент качающихся и/или сломанных/отколотых плит, более чем в 70% случаев мы обнаружили, что основной причиной проблем является точечное напластование.

Двумя наиболее распространенными дефектами, с которыми мы сталкиваемся, являются потеря подстилки, поскольку пустоты, оставленные между пятнами раствора, образуют канал, в который могут проникать поверхностные/грунтовые воды и вымывать подсыпку и/или материал земляного полотна, а также чрезмерное разрушение из-за флаги неравномерно поддерживаются по всему их основанию.

Интересно, что вызвало эту поломку?? Вам не нужно высшее инженерное образование, чтобы увидеть, что этот тип конструкции обеспечивает надежную опору для каменных плит

Хотя мы можем согласиться с тем, что эти проблемы менее вероятны в небольшом жилом дворике, мы не можем и не будем одобрять точечную укладку в качестве подходящего метода укладки флагов, независимо от местоположения. Некоторые публикации могут изображать точечную подстилку как приемлемую методологию для проектов «сделай сам», потому что она делает укладку флага простой, но для профессионального подрядчика или любого, кто хочет правильно выполнять работу, это никогда не следует рассматривать. Всегда!

Не ждите сочувствия от этого сайта, если вы используете точечное постельное белье, а оно оказывается неправильным!

Кольцевое постельное белье:

Разновидностью неприемлемого точечного постельного белья является кольцевое постельное белье. Как и в случае точечной подстилки, она часто проявляется характерным обесцвечиванием или пятнами на поверхности каменных плит через несколько недель после их укладки.

Характерный рисунок пятен на кольцевой подложке (фото предоставлено Rock Unique )

Кольцевая подстилка определяется как «кольцо» из раствора, уложенного по периметру плиты, иногда с центральным выступом, который, по мнению причастных к этому идиотов, улучшает поддержку.

Кольцевая подсыпка по-прежнему допускает пустоты под каменными плитами

Еще раз, эта форма подкладки НЕ обеспечивает «полный слой подсыпки», требуемый в BS 7533:4. Это неполная кровать. В нем есть пустоты, впадины, промежутки… называйте их как хотите. Это НЕ полноценная кровать, поэтому она НЕ приемлема для любого класса тротуара, будь то главная улица или патио.

Даже если вы выбрасываете обрезки флажков, закладка колец НЕ является приемлемым методом.

Лента Постельные принадлежности:

Еще одна не менее неприемлемая вариация – постельное белье «Лента». Этот гнусный метод основан на трех или четырех «лентах» миномета, обычно идущих параллельно короткой оси флажков со значительными промежутками между ними. Также может быть пара дополнительных лент на верхнем и нижнем концах длинной оси.

Постельные принадлежности из лент — еще одна неприемлемая работа болликса!

Еще раз: он не обеспечивает полноценную кровать или «равномерную опору», требуемую британским стандартом, и поэтому неприемлем, и какие бы оправдания ни выдвигал установщик, он никогда допускается.

И, как и в случае с другими методами частичной укладки, флаги, уложенные лентами, с большей вероятностью будут иметь отражающие пятна, на этот раз в виде… как вы уже догадались…. лент!

Светоотражающие пятна, вызванные подкладкой из лент

Конструкция

Для освещения мощеных дорожек, патио и подъездных дорог используются три основных слоя: сами плиты, подстилка и слой подстилающего материала. Для тротуаров, подвергающихся более интенсивному использованию, или там, где грунт (грунтовое полотно) ненадежен (мягкий, заболоченный, подготовленный или глубокий верхний слой почвы), необходимо использовать подстилающее основание. На подъездных дорожках, передних дворах и общественных пешеходных дорожках должны использоваться более толстые плиты (50/63/70/80 мм) или может использоваться бетонное основание, на которое плиты укладываются непосредственно перед их застыванием. Мощение флагами в общественных местах почти всегда будет иметь хорошо подготовленный и хорошо уплотненный слой подстилающего материала и / или базовый слой из связанного материала, такого как битмак, бетон или цементно-связанный гранулированный материал (CGBM).

В небольших, малоиспользуемых, предназначенных только для пешеходов садовых проектах, где грунт твердый и надежный, слой материалов подстилающего слоя иногда опускают, но следует признать, что это противоречит соответствующему британскому стандарту и что-то вроде бодяги. Однако приходится с неохотой соглашаться с тем, что, например, при установке одинарной садовой дорожки шириной с флаг, короткого ряда ступенек или небольшого (<5 м²) ограждения для конуры или вольера иногда может потребоваться подстилающее основание. быть проигнорировано.

Отсутствие слоя подстилающего материала всегда сопряжено с риском. Крайне маловероятно, что срок службы тротуарной плитки составит в лучшем случае более 3-5 лет. Очень хорошо подумайте, прежде чем отказаться от этого часто критического слоя. Если есть сомнения: установите монтажную плиту!

Применение каменных плит (каменных или бетонных) для проездов рассматривается на отдельной странице.

Подготовка

Решите, где будет укладываться тротуарная плитка, и при необходимости сделайте разметку. Предполагается, что мощение должно быть на одном уровне с существующим грунтом. Рекомендуется выкапывать землю шире, чем запланированная ширина тротуара, так как дополнительные 50-100 мм по краям значительно облегчают работу.

См. страницу «Разметка» для получения дополнительной информации о разметке проекта укладки.

Уступы:

Минимальный рекомендуемый уклон для укладки тротуарной плитки, как указано в BS 7533:4, составляет 1:80 в продольном направлении и 1:40 в поперечном направлении. Есть исключения, например, когда в тротуар встроены собственные дренажные системы.

В частных патио и подъездных дорожках обычно достаточно падения примерно 1:60. Имейте в виду, что мощение с сильными трещинами может потребовать дополнительного падения, чтобы предотвратить скопление воды на поверхности, что может привести к обесцвечиванию, в то время как дорожное покрытие с гладким грунтом часто может выдержать более мелкое падение (скажем, 1:80)

Более подробное объяснение этих терминов см. на странице «Дренаж для тротуаров». то есть основание укладывается, выравнивается и уплотняется до необходимого уклона, так что последующие строительные слои (слой укладки и само покрытие) имеют достаточно одинаковую толщину.

Основание

Поверхность необходимо выкопать на глубину ок. 50-150мм. Глубину копания можно рассчитать как…

(средняя толщина каменных плит + 25-40 мм подушка + основание [обычно 100 мм+])

Удалите все сорняки и другие нежелательные органические вещества. Выкопайте любые слабые места и заполните уплотненным материалом подстилающего слоя или смесью песка и цемента с зернистостью 10:1. Там, где участок мощения зарос сорняками, обработайте выкопанное земляное полотно обычным средством от сорняков, таким как глифосат.

Имейте в виду, что верхний слой почвы считается органическим материалом, который со временем разлагается, вызывая оседание, поэтому ВСЕ его необходимо удалить. Плохая практика – укладка любой формы мощения или покрытия на верхний слой почвы.

Поскольку в большинстве садов верхний слой почвы составляет не менее 150 мм, зачастую гораздо проще снять его весь на глубину, при которой открывается твердый и стабильный подпочвенный слой, а затем установить основание перед укладкой тротуарной плитки на полную площадь. растворная постель.

Барьеры от сорняков или корней не обязательны, если нет известных проблем с корнями или инвазивными, глубоко укоренившимися сорняками, но маловероятно, что какой-либо сорняк сможет проникнуть в верхние слои.

В тех случаях, когда вырытый грунт вызывает подозрения или ненадежен, может оказаться полезным использование строительной геоткани.

«Действительно ли мне нужна мембрана или слой полиэтилена под мощением?»

Если требуется бордюр, его можно сделать на этом этапе или оставить до тех пор, пока не будет уложена остальная часть мощения. Подходят кирпичные бордюры, простые или декоративные бордюры, бордюры или булыжники, уложенные вдоль.

Основание

Как уже упоминалось, это не всегда требуется для дорожки или патио, когда имеется подходящее основание, основание или твердое, надежное основание, но это всегда лучше иметь слой материала подложки, чем обойтись без него. Если есть какие-либо опасения относительно пригодности основания (см. комментарии выше относительно верхнего слоя почвы), следует использовать слой материала основания толщиной не менее 100 мм в уплотненном виде. В тех небольших проектах, где принято решение рискнуть и исключить подстилающее основание, любые углубления могут быть заполнены дробленым хардкором, щебнем или уплотненным материалом для подстилки — см. ниже.

Если участок, подлежащий мощению, таков, что его необходимо поднять или поднять на более высокий уровень, то поднятие должно быть сооружено путем включения или добавления подстилающего слоя, вместо за счет увеличения толщины слоя подсыпки.

Для проезжей части или другого интенсивного использования слой основания является несущим слоем и должен иметь толщину не менее 100 мм, предпочтительно 150 мм. Для общественных пешеходных дорожек минимальная ширина составляет 100 мм, с увеличением до 150 мм и более для обеспечения дополнительной защиты подземных коммуникаций.

В качестве альтернативы, флаги можно укладывать непосредственно на массивное бетонное основание, но будьте готовы работать быстро, чтобы покрыть землю до того, как бетон затвердеет!

Уровень готовой поверхности любого подстилающего слоя должен быть (флажок+глубина подстилающего слоя) ±10 мм ниже уровня готового покрытия.

Подробную информацию о допустимых материалах и методах уплотнения см. на странице основания.

Подстилающий слой

Плиты можно укладывать непосредственно на:

• на цементно-песчаную подушку толщиной примерно 20-40 мм
• слой крупнозернистого песка толщиной примерно 40 мм

Как правило, большинство каменных плит укладывают на материал, связанный цементом (строительный раствор или бетон). Тем не менее, несвязанный слой песка или щебня также можно использовать, когда того требует ситуация. Какова может быть эта «ситуация», более подробно рассматривается на отдельной странице 9.0005

При работе с несвязанной подушкой, НЕ ИСПОЛЬЗУЙТЕ СТРОИТЕЛЬНЫЙ ПЕСОК — он слишком мягкий и может стать «жидким» при заболачивании, в результате чего перемещается под плиты, вызывая оседание, и он часто содержит слишком много минерала железа, который БУДЕТ окрашивать некоторые виды тротуарной плитки.

Было обнаружено, что некоторые бледные или светлые каменные плиты обесцвечиваются при укладке на стандартный раствор или соединении с ним. Следовательно, при работе с такими материалами обычно рекомендуется использовать специальный «нейтральный по цвету» раствор. Дополнительную информацию об этом растворе можно найти на стр. 9 «Светлая тротуарная плитка».0090

Использование водопроницаемого строительного раствора становится все более распространенным. На отдельной странице рассматривается, почему эти растворы используются, как они готовятся и как они используются на месте.

Для светлых внутренних двориков и дорожек материал подстилки может быть смесью 10:1, что подходит для большинства целей. Более прочную смесь (6:1) можно использовать при работе во влажных местах или там, где движение грунтовых вод может привести к смещению гряды, и мы находим ее полезной под более тонкими плитами внутреннего дворика, поскольку она придает готовому покрытию немного больше прочности. .

Подробнее о различных цементных смесях для подстилки см. на странице Материалы для подстилки.

Расход материала для подстилки составляет ок. 10-12 м² на тонну при толщине 50 мм, но это зависит от влажности. См. страницу «Стяжка» или страницу «Заполнители» для получения более подробной информации о гравийном песке.

Постельные принадлежности для флагов
Площадь заасфальтированного участка составляет
квадратных метров.

Вам потребуется примерно…..
т песка всего
ИЛИ
т песка ПЛЮС
кг цемента
мешков по 25 кг]

Подстилочный материал должен быть разложен на участке и утрамбован либо путем вытаптывания, либо за пару проходов виброплитой перед подготовкой ложа, что будет одним из двух ранее упомянутых методов.

Флаги должны быть уложены на натянутой веревке, чтобы облегчить курсирование и точность выравнивания. В основном, веревка натягивается от одной известной точки мощения до предполагаемой точки и используется для направления продольной линии/уровня. Для проверки поперечной точности используется брусок с прямой кромкой или длинный спиртовой уровень (1000 мм и более).

Расстояние между последовательными контактами линии не должно превышать 10 метров. См. страницу Разметка для более подробной информации об установлении линий и уровней для проектов мощения.

Индивидуальная подстилка

Используйте лопату или большой шпатель, чтобы выровнять подстилочный материал, верхняя часть которого должна быть разрыхлена на 15-25 мм, чтобы можно было прислонить флаг – это обычно достигается путем «волнистости» поверхности подстилки. , создавая небольшие впадины и выступы лезвием шпателя. Кровать должна быть 5-8 мм в высоту, чтобы обеспечить консолидацию. Используйте натянутую леску в качестве ориентира — используйте кусок сломанного флага или кусок дерева, отрезанный до нужной толщины, чтобы определить уровень кровати, прилегающей к леске.

Расширьте подготовленную подушку на 100 мм или около того дальше, чем будет покрываться флажком. Лучше сделать подстилку слишком большой, чем слишком маленькой, оставив край флажка свободным.

Подготовка индивидуальной кровати

Настоящее искусство укладки флага заключается в том, чтобы с первой попытки правильно установить кровать, чтобы флаг можно было уложить и закрепить без необходимости многократного подъема во время регулировки кровати. Если у вас есть 100 флажков, которые нужно установить, и требуется 3 попытки, чтобы правильно установить каждую кровать, вы на самом деле установили 300 флажков, но у вас есть только 100, чтобы показать свои усилия.

Подстилка для стяжки

Подстилающий материал распределяется по площади, подлежащей укладке, слегка уплотняется виброплитой (около 2 или 3 проходов), а затем выравнивается до уровня 5-8 мм, как более подробно описано на странице «Стяжка». .

Флаги, уложенные на свободный край

Флаги, уложенные на свободный край в саду

Если флаги уложены на свободный край, т. садовые дорожки и некоторые внутренние дворики, краевые плиты часто лучше всего укладывать на влажный раствор, чтобы они прочно удерживались на месте. Когда раствор (или подходящий бетон) застывает и затвердевает, он прочно удерживает флаг и предотвращает боковое смещение.

Некоторые приемы, подходящие для использования с граничными флагами, рассматриваются на отдельной странице.

Намазывать маслом или нет?

При использовании традиционного строительного раствора «приемные кромки» предыдущих флажков можно «смазать» большим количеством строительного раствора, следя за тем, чтобы раствор не попал на поверхность флага. Затем следующий укладываемый флаг подносится к принимающим краям, прижимаясь к намазанному на него раствору.

Швы могут быть заполнены дополнительным раствором или цементным материалом после того, как плиты выровнены и укреплены.

На принимающие кромки наносится строительный раствор

Открытый шов

При открытом методе стыка плиты укладываются без какого-либо смазывающего раствора до того, как они будут заполнены раствором, жидким раствором или материалом для швов из влажной смолы по завершении фактической укладки. При использовании этого метода рекомендуется использовать небольшие куски фанеры или другого временного материала для прокладки между флажками, чтобы сохранить равномерные швы шириной 8-10 мм.

Распорки для дорожного покрытия GapFast специально изготовлены для этой задачи – подробнее здесь полностью закрыты. Для сухих песчаных швов расстояние между флажками должно быть не более 5 мм. Должен быть некоторый зазор для проникновения песка для заделки швов, но он должен быть сведен к разумному минимуму, в противном случае существует реальный риск того, что шов будет удален через 9 минут.0038 размывание .

Этот метод часто ошибочно называют «стыковым соединением», но на самом деле это «плотное соединение». Стыковое соединение обычно означает, что соседние плиты (или другие элементы мощения) находятся в непосредственном контакте друг с другом. Это НИКОГДА не является хорошей идеей, так как любое движение флажков может привести к отслаиванию поверхности.

Узнайте больше о различных вариантах ширины шва, используемых при укладке тротуарной плитки

Стыковое соединение – плиты в прямом контакте Закрытое соединение – плиты имеют узкий шов 1–3 мм

Укладка плит

Меньшие блоки мощения, такие как показанные на рисунке, часто достаточно легкие, чтобы их можно было поднять непосредственно на место, но более крупные блоки размером 450×450 мм и более необходимо осторожно опустить на место.

Большинство флажков размером более 450×450 мм относительно тяжелые и часто весят больше, чем максимально рекомендованный в руководстве по ручной обработке (обычно принимается 25 кг). По возможности, при работе с этими более крупными агрегатами следует использовать специальные инструменты для укладки и подъемные приспособления.

Подъем малого флага на место Ручное подъемное устройство — 2 человека Вакуумное подъемное устройство — 2 человека

Видео: Использование вакуумного подъемника для укладки флагов

более тяжелые флажки — с мощеного покрытия и с передней кромки. Обратите внимание, что при использовании метода укладки на стяжку работы должны выполняться с мощеной поверхности, чтобы не повредить подготовленную стяжку.

Переместите флажок в положение, при котором нижний край нависает над кромкой предыдущего элемента, примерно на полпути, как показано на рисунке напротив. Это гарантирует, что, когда флаг опускается на свое место, он остается относительно «плотным» к предыдущему флагу.

Убедитесь, что флаг находится в правильной ориентации, чтобы он не был перевернут при укладке. Удерживая верхний край флажка обеими руками, присядьте за флажком и осторожно опустите его в нужное положение, позволяя ему вытянуть вас из положения на корточках. Эта техника меньше нагружает мышцы спины, чем опускание флага из вертикального или сутулого положения.

Всегда укладывайте флаги «узким» способом – например, при укладке флага 600×300 мм убедитесь, что край длиной 600 мм находится на земле и что вы растягиваетесь только на 300 мм, чтобы уложить флаг.

Один из приемов, который мы используем, чтобы избежать чрезмерной нагрузки на спину, заключается в использовании молота павиора, чтобы убрать изгибающее движение при опускании флага. Головка молота используется для удержания «верхнего» края флага, который затем опускается торговцем, который контролирует спуск флага через молот.

Укладка от передней кромки

Переместите флаг, который необходимо уложить, так, чтобы нижний край флага был выровнен, чтобы поставить флаг в правильное положение. Удерживая одну ногу у этого нижнего края, чтобы предотвратить скольжение флажка назад, возьмитесь за флажок с открытой стороны и осторожно опустите его на место на кровати. Следите за тем, чтобы ваши пальцы не были зажаты между флагом, который вы устанавливаете, и предыдущим блоком.

Упомянутую выше технику опускания с помощью молота нельзя использовать при укладке от переднего края, так как нет места для головки молота между верхом укладываемого флага и передним краем существующего покрытия. Это означает дополнительную нагрузку на спину, поэтому необходимо соблюдать особую осторожность.

Закрепление

Оказавшись на ровной поверхности, флаг выровняется с кувалдой, а затем пристукивается кувалдой до нужного уровня до тех пор, пока он не окажется «заподлицо» с поверхностью предыдущих флажков и/или направляющая струнной линии. Используйте легкие постукивания по областям, указанным на схеме. Если вы нажмете слишком близко к углу, флаг может сломаться, если вы слишком сильно нажмете на углубление в кровати, флаг может сломаться, так что помните, легкие удары и много. Сконцентрируйте свои «нажатия» на четырех указанных основных областях.

Некоторые мелкие элементы дорожного покрытия подходят для уплотнения путем перемещения виброплиты по поверхности вместо индивидуального уплотнения каждой плиты. Не пытайтесь использовать этот метод с флажками для патио — они недостаточно прочны и никогда не предназначались для уплотнения пластинами — они почти гарантированно сломаются, а на некоторых декоративных элементах будут испорчены детали поверхности.

Встаньте на флаг по диагонали и переместите вес тела, чтобы убедиться, что флаг не раскачивается. Если флаг качается, когда вы пересекаете углы A и C, то области B и/или D должны быть высокими — постучите по ним, пока качание не прекратится. И наоборот, если раскачивание происходит по оси B-D, области A и/или C должны быть высокими. Используйте спиртовой уровень, чтобы проверить, что флаг падает в нужном направлении для дренажа.

О, Флип! Это слишком высоко!

Флаг можно коснуться только ограниченное количество раз. После определенного момента дальнейшее уплотнение невозможно, и если вы будете продолжать бить по нему молотком, флаг сломается. Есть только одно средство: флаг нужно будет поднять и снова приладить, но перед тем, как поднять флаг, мысленно отметьте, где флаг поднят и примерно на сколько, затем, когда вы подняли флаг. флаг и надежно уложил его, пока вы регулируете постель, можно лопатой или кельмой уменьшить ложе в необходимых местах. Еще раз ослабьте верхние 15-20 мм кровати и снова попробуйте флажок. Надеюсь, в этот раз правильно.

О, Сахарок! Это слишком низко!

Если флаг слишком низкий после того, как вы соединили его с кувалдой, его нужно будет поднять и добавить подставку перед передачей. Просто поднять один край флага и запаковать подстилку так далеко, как дотянутся ваши пальцы, — не лучшая идея — это может оставить пустоту в центре флага, а это означает, что флаг поддерживается только на упакованном краю, а на противоположном. край. Опять же, отметьте в уме, где он ниже и насколько, поднимите и уложите флажок, безопасно убрав его с пути, а затем добавьте подстилку ко всей кровати, повторно выровняв шпателем или лопатой перед повторной укладкой. флаг.

Соединение и/или уплотнение

Ряд вариантов соединения был кратко представлен выше, и таков диапазон альтернатив, что была создана целая серия отдельных страниц для рассмотрения каждого из них по очереди.

Таким образом, существует четыре основных варианта:

• Без швов — с плотным швом и возможностью заполнения детритом
• Свободный шов — обычно высушенный песок
• Цементный раствор — цементно-песчаные растворы и растворы
• Смоляной раствор — полимерные пески и смоляные суспензии

Многие факторы влияют на определение наиболее подходящего метода соединения для любого конкретного проекта. Не существует единственного «всегда правильного» решения.

Подробную информацию см. в разделах «Выравнивание и соединение дорожных покрытий» и «Соединение стыков для каменных покрытий».

• Жесткая укладка гранитной брусчатки
• Укладка плит на свободные края
• Резка плит и плит IV — Вырезы
• Британские стандарты и другие утвержденные документы, используемые в проектах мощения, дренажа и ландшафтного дизайна
• Резка плит и плит III — Внутренняя резка
• Резка плит и плит II — Резка кривых
• Резка плит
• Резка плит и перекрытий VI — Резка веерного радиуса
• Резка плит и плит VII — Выходы и углы нового города
• Резка плит и плит VIII — Резка кольцевого радиуса

Как укладывать тротуарную плитку с помощью нашего простого руководства по устройству патио

Как укладывать тротуарную плитку для патио? Что ж, если вы хотите уложить тротуарную плитку для внутреннего дворика или даже для своего сарая или мусорных баков на колесах, пожалуйста, прочитайте наше простое руководство ниже. Руководства ниже покажут вам, как укладывать тротуарную плитку для патио.

Что понадобится для укладки тротуарной плитки на террасе

• Тротуарная плитка. Ваш выбор тротуарной плитки
• Лопата или лопата для удаления грунта или подстилающего слоя
• Тачка или ковши для перевозки удаленного грунта
• Спиртовой уровень. Помогает получить правильные уровни
• Струнная линия. Измеритель квадрата (чтобы получить прямые углы)
• Мастерок. Для распределения, укладки и нанесения раствора
• Резиновый молоток или молоток с деревянной ручкой
• Бетономешалка. Вы можете смешать вручную, но это займет много времени
• Песок и цемент
• Ткань для защиты от сорняков (не всегда требуется, но рекомендуется)
• Основание из твердого камня (не всегда требуется)
• Уплотнительная плита. (при использовании твердой каменной основы)

• Каменные или бетонные плиты для мощения. Что выбрать?
• Купить Тротуарная плитка Marshalls по ценам производителя
• Купить MOT Type 1 Hardcore Base-Stone
• Укладка ступенек на гравий

∗ Важное примечание

Прежде чем начать, важно помнить, что в соответствии с новыми правительственными инструкциями вам может потребоваться разрешение на строительство нового внутреннего дворика из тротуарной плитки. Закон гласит, что любая область вокруг вашего дома, где создается новая площадка для мощения, установленная над садом, газоном, гравием или почвой, не должна позволять воде стекать в существующие стоки. Вам не нужно разрешение на планировку, если мощение уложено таким образом, что оно проницаемо. То есть вода, которая стекает с поверхности, должна стекать через мощение в землю под ним или стекать с поверхности вашего мощения на бордюр сада или почву, чтобы впитаться.

Вы можете прочитать нашу статью со ссылками на правительственные инструкции по укладке тротуарной плитки и нужно ли вам разрешение на строительство здесь

Как укладывать тротуарную плитку на террасе

Существуют различные способы укладки тротуарной плитки. Процесс, который мы показали ниже, предназначен для строительства простого патио из бетонной тротуарной плитки. Весь процесс зависит от того, какое движение и вес будет нести тротуарная плитка после завершения. Если вы укладываете тротуарную плитку для проезда автомобиля, вам потребуется процесс, отличный от показанного ниже. Строительство мощеной площадки для проезда транспортных средств потребует более глубоких раскопок, чем в руководстве, которое мы показали ниже.

1. Разметьте участок патио, который будет уложен тротуарной плиткой

 Сначала разметьте участок, на который вы собираетесь укладывать тротуарную плитку. Далее перекопайте участок на необходимую глубину.

Это может быть глубина до 200 мм (8 дюймов) ниже конечного уровня. В качестве краткого руководства просто добавьте глубину вашего мощения к 75 мм (3 дюйма) глубине раствора, на который мы рекомендуем вам укладывать тротуарную плитку.

Но помните, что после укладки тротуарной плитки уровень готовой поверхности должен быть как минимум на 150 мм ниже любого влагоизоляционного слоя. Это предотвратит проникновение влаги при укладке к зданию.

При раскопках участка, на котором вы собираетесь уложить патио, помните, что вода должна стекать со всех зданий, на которые уложена тротуарная плитка.

2. Укладка каменного основания и ткани для защиты от сорняков

При строительстве патио из тротуарной плитки не всегда нужно укладывать каменное основание! Все зависит от того, насколько прочный подпочвенный слой. Твердая поверхность не нуждается в жестком каменном основании, в то время как мягкая влажная почва нуждается в каменном основании, чтобы обеспечить прочную основу для укладки тротуарной плитки.

Рекомендуется постелить ткань для защиты от сорняков, особенно под фундаментным камнем MOT, чтобы предотвратить прорастание сорняков сквозь брусчатку. Грунтовая ткань также обеспечивает дополнительную поддержку базового слоя, особенно если почва мягкая. Если вы укладываете каменный фундамент, сначала выравнивайте его, а затем уплотняйте. Если каменная основа глубокая, вам нужно будет уплотнить ее катком или уплотняющей плитой.

3. Начинайте укладывать тротуарную плитку с угла

 Всегда начинайте укладывать тротуарную плитку с прямого угла. Иногда рекомендуется сначала выложить плиты всухую, чтобы проверить правильность рисунка мощения и дизайна, прежде чем укладывать плиты на цемент.

Это не всегда необходимо, но может быть полезно, если вы сначала установите линию струны на высоту, на которой вы хотите уложить мощение. Это также может помочь вам уложить тротуарную плитку по прямой линии или под прямым углом, особенно если вы укладываете плитку для террасы напротив дома или здания.

Уложите плиты на цементную смесь, состоящую из 4/5 частей мелкозернистого песка и 1 части цемента. Старайтесь избегать точечной укладки тротуарной плитки, так как плита будет недостаточно поддерживаться.

4. Уровень с ватерпасом

После укладки тротуарной плитки каждую плитку можно выровнять, слегка постукивая по ней резиновым молотком или деревянным концом молотка. Постоянно проверяйте уровни и падения тротуарной плитки в процессе укладки.

Поместите спиртовой уровень на верхний профиль нескольких флажков одновременно. Проверьте правильность падения и стекает ли вода с тротуара. Использование струнной линии поможет увеличить длину укладки и поможет уложить тротуарную плитку по прямой линии.

Возможно, вам придется разрезать несколько тротуарных плит. Особенно, если вы укладываете тротуарную плитку в случайном порядке или напротив здания со стоками или водосточными трубами. Вы всегда можете купить каменную пилу или взять ее напрокат за небольшую плату. Другим вариантом будет укладка гравия в местах, где должна проходить отрезанная тротуарная плитка, если у вас нет средств для резки тротуарной плитки.

После того, как вы закончили укладывать все тротуарные плиты на террасе, важно, чтобы вы не ходили по тротуарным плиткам, пока цемент, на который они уложены, не затвердеет. Если вам нужно ходить по ним, убедитесь, что вы идете по центру плиты, а НЕ по краям плит. Это поможет равномерно распределить вес.

5. Точечные зазоры и швы

После того, как вы закончили укладку тротуарной плитки, важно отметить все стыки мощения раствором, чтобы сделать мощеный участок водонепроницаемым и прочным.

Перед тем, как указать швы вашего покрытия, вы должны дать цементу, на который мы уложили плиты, затвердеть. Это может занять день или два в зависимости от погодных условий.

Вам не всегда нужно давать брусчатке твердеть, но если вам приходится ходить по брусчатке, чтобы зафиксировать швы, или вводить раствор в швы брусчатки, есть вероятность, что вы нарушите уровень на которые вы положили свои плиты. Это увеличивает вероятность того, что поверхность вашего патио будет неровной.

Следите за тем, чтобы цемент не пролился на поверхность плит, чтобы не испачкать тротуарную плитку. Если вы пролили цемент на поверхность плит, немедленно вытрите их чистой тканью.

6. Подождите не менее 2 дней, прежде чем ходить или пользоваться патио.
