Трехфазный провод: 3 жильный электрический провод, цена

Трифазний мідний дріт ВВГнг 3х35+1х16, ціна, купити в VSE-E

Номер: 5674

636.62грн

Протягом 1-2 днів

В обрані

Кращі умови в Україні при замовленні кабелю ВВГнг 3х35+1х16

Сертифікат на ВВГнг 3х35+1х16

Кабель марки ВВГнг складається з ізольованих мідних жил зовнішньої оболонки також з ПВХ. Для стаціонарних установок.Можлива прокладка в приміщеннях і на відкритому повітрі, укладання в землю не рекомендується. Підходить для зон і приміщень з високими вимогами до пожежної безпеки.

Технічні характеристики, кабель трифазний:

• Кількість жил: 4
• Перетин, мм²: 35; 16
• Матеріал жили: мідь
• Оболонка: ПВХ
• Ізоляція: ПВХ
• Температура експлуатації: від -50 °С до +50 °С
• Стійкість до горіння: не поширює горіння при одиночній і при пучковій прокладці
• Термін служби кабелю Трифазний ВВГнг: 30 років

Кількість жил
3+

Перетин жили, мм²
35

Тип (маркування)
ВВГ нг (не підтримує горіння)

Виконання оболонки
нг (не підтримує горіння)

Призначення
Зовнішня прокладка

Форма провідника
Кругла

Матеріал струмопровідної жили
Мідь

Характеристика жили
2 клас (7-ми жильна)

Маркування
ВВГ

Матеріал оболонки
ПВХ

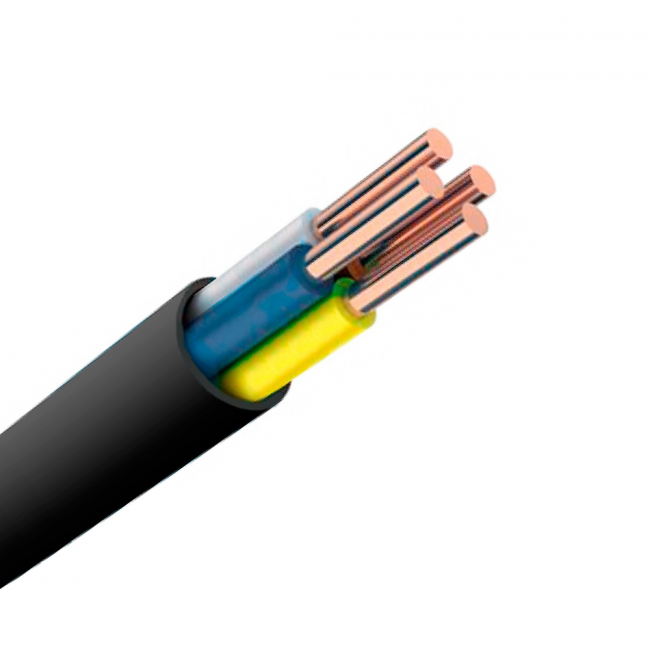

Кабель силовий ВВГнг 3х35+1х16

Кабель ВВГнг 3х35+1х16, відео

Опис кабелю ВВГнг 3х35+1х16:

Застосування ВВГнг 3х35+1х16

За допомогою силового кабелю ВВГнг 3х35+1х16 відбувається розподілення електроенергії та підключення фіксованих установок при напрузі 660 В, частота — 50Гц. Прокладку можна здійснювати в кабельних естакадах, колекторах, шахтах, каналах та ін. Можливе розміщення кабелю в середовищах з високою і низькою корозійною активністю, високою і низькою вологістю.

Виконання ВВГнг 3х35+1х16

4 струмопровідні жили з міді, перетин мідних жил: три жили – 35 кв.мм, одна – 16.кв.мм. Ізоляція, Оболонка — ПВХ-пластикат, жили зкручені, зовнішня оболонка повторює їх форму.

Характеристики силового мідного кабелю ВВГнг 3х35+1х16

Робоча напруга – 660 В
Розкид Т навколишнього середовища: -50 до +50 градусів
Допускається температура нагріву струмопровідної жили до +70 градусів.
При аварійній ситуації: Т не більше 80 °С, час роботи – 8 год.
До прокладки даного кабелю приступають при температурі вище -15 градусів морозу (за більш низької теип потріьен прогрів)
Кабель необхідно випробувати при змінній U= 3 500В (частота 50 Гц, 10 хв.)
При дотриманні експлуатаційних вимог цей кабель прослужить не менше 25 років
R ізоляції — не < 7 Мом (один км,  Т= °С 20)
Таблична вага —  1403 кг ( за 1 кілометр)
Товщина кабелю (Зовнішній діаметр, кабель Трифазний) – 25. 1 кв.мм

Кабель ВВГнг інших перетинів тут! <<<

Найбільший асортимент кабелів і дротів за низькими цінами в інтернет-магазині «Мега-Кабель» (Київ). Доставка по всій Україні. Телефонуйте, пишіть, звертайтеся. Безкоштовно проконсультуємо.

Автор: МЕГА КАБЕЛЬ

ВВГ нг (не підтримує горіння)

нг (не підтримує горіння)

Зовнішня прокладка

Кругла

2 клас (7-ми жильна)

Трехфазный или однофазный ввод | Электрика и слаботочка

Можно подключить электропитание к дому или коттеджу двумя видами: однофазным и трехфазным. В России сейчас это доступно повсеместно, при наличии технической возможности. Хотя несколько лет назад трехфазное подключение было доступно не для всех.

Что лучше: однофазный ввод с напряжением 220 вольт или трехфазный с напряжением 380 вольт? Выбор вида ввода электропроводки в большинстве случаев зависит от того, какие потребители электроэнергии будут в доме использоваться.

Рассмотрим отличительные свойства однофазной или трехфазной электропроводки.

Пояснение к однофазному вводу

Однофазный ввод и далее электропроводка в доме прокладывается двухжильным проводом. Одна жила или провод с напряжением 220 вольт и частотой 50 Гц, то есть «фаза», другая нейтральная под названием «ноль» («рабочий ноль»). Бывает и трехжильный провод, третья жила используется для заземления.

Например, двухжильный провод идет от розетки в электрощит, в счетчик, и через вводной кабель, к проводам ЛЭП.

Все бытовые электроприборы однофазные и работают от напряжения 220В, даже если ввод в дом является трехфазным. Три фазы от вводного автомата в электрощите расходятся по дому однофазными двухполюсными проводами. Фены, электрочайники, светильники, компьютер являются потребителями однофазного тока в 220В.

Электроплита и бойлер могут иметь вилку для трехфазного тока.

Но тут надо напомнить, что трехфазного нагревательного тэна ни в электроплите, ни в духовом шкафу, ни в бойлере нет. Тэны все однофазные, и при желании, могут быть подключены к одной фазе. У трехфазной вилки есть четыре вывода-штыря для трех фаз и ноля, бывает и пятый штырь, для заземления. Каждая пара фаза-ноль рассчитана на 220 В, а между фазами всегда будет 380 В.

Так что обойтись без трёх фаз в доме можно, при необходимости переделав соединения в розетках, что для обычного электрика достаточно простая задача.

О проводе заземления

В современных розетках предусмотрен контакт для заземления. Этот контакт подключается к проводу заземления и уходит в землю через специальный контур в земле. По этому проводу заземления токи утечки с электроприборов уходят в землю, не причиняя вреда человеку. С проводом заземления связана работа УЗО в электрощите, защищающая человека от поражения током.

Трехфазный ввод и его возможности

При трехфазном вводе от столба ЛЭП в дом подключаются четыре провода к вводному автомату, к счетчику, далее прокладывается трехфазная электропроводка. Три провода фазовых и один нейтральный или «ноль». Рабочее напряжение между фазами 380 В, между фазами и нолем 220 В. Трехфазное напряжение это три фазы в трех разных проводах, только с разным одномоментным потенциалом и частотой 50 Гц. Какие появляются возможности?

После вводного автомата и электросчетчика в электрощите трехфазный провод идет на автоматы и управляющие устройства трехфазных потребителей на 380 В, а так же разделяется на три однофазные непересекающиеся группы по 220 В с однофазной проводкой для бытовых приборов, освещения и т.д. При этом надо стараться равномерно распределить нагрузку на каждую фазу, чтобы избежать перегрузки на одной из фаз, иначе управляющие устройства могут отключить электропитание.

При трехфазной электропроводке можно подключать электроприборы и электроаппараты с необходимостью подключения трех разных фаз. Как правило, это энергоемкие электродвигатели, бойлеры.

Насколько лучше трехфазный ввод однофазного ввода?

При трехфазном вводе появляются возможности использования электроприборов и аппаратов, требующих только трехфазного подключения, что часто выходит за рамки обычного бытового энергопотребления. Отопление больших домов, деревообрабатывающие станки, электроприборы с мощными электродвигателями, энергоемкие системы освещения требуют трехфазного подключения.

При обычном использовании электроэнергии, когда электропотребление не выходит за рамки бытового потребления, и потребности в трехфазном подключении нет, проще использовать однофазный ввод. И всегда нужно правильно подбирать сечение проводов электропроводки.

Установка трехфазной электропроводки в доме

В нашем сегодняшнем учебном пособии по установке электропроводки мы покажем , как подключить и установить трехфазный распределительный щит и потребительский блок от опоры электросети до трехфазного счетчика энергии и 3- Распределительный щит фаз. Мы также покажем, что Как подключить трехфазные и однофазные цепи нагрузки в трехфазной системе распределения проводки в домашней и коммерческой системе электроснабжения.

Связанные руководства по электромонтажу:

• Монтаж трехфазной электропроводки в многоэтажном здании
• Установка однофазной электропроводки в доме – NEC и IEC
• Установка однофазной электропроводки в многоэтажном здании

Содержание

Что такое трехфазное и однофазное питание?

На электростанциях трехфазная энергия вырабатывается электрическим генератором или генератором переменного тока. В генераторе переменного тока напряжение и ток, генерируемые тремя независимыми катушками в статоре, отделены друг от друга на 120 градусов. Генерируемая мощность от генераторов переменного тока затем передается и распределяется по линиям передачи и распределения к подсистеме распределения. Как однофазное, так и трехфазное питание дополнительно распределяется с помощью трех однофазных трансформаторов или одного блока трехфазного трансформатора (сконфигурированного для соединения звездой «Y» или треугольником), установленного на опоре электросети рядом с жилым или коммерческим районом.

Уровни напряжения повышаются через повышающие трансформаторы для передачи электроэнергии. В системе распределения они снова понижают уровень напряжения через понижающий трансформатор для дальнейшего использования. RCD , MCB , MCCB , CB , RCD , RCBO , Предохранители, переключатели используются в MDB в качестве управляющих и защитных устройств. & Заключительные подсхемы . Например,

В Великобритании и ЕС напряжение 11 кВ от понижающего трансформатора, подключенного по схеме треугольника (3 фазы, 3-проводная система), поступает на распределительный трансформатор 400/230 В, подключенного по схеме «звезда» (трехфазная, 4-х проводная система).

В США напряжение 4,5–7,2 кВ от понижающего трансформатора, подключенного по схеме «треугольник», через 3-фазную трехпроводную систему поступает на распределительный трансформатор 240/120 В, подключенный по схеме «звезда» (две фазы, 3-проводная система). Для трехфазной системы расположение может быть различным для разных уровней напряжения. Схему подключения мы покажем в следующих разделах этого поста.

Связанные руководства по подключению:

• • Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?
  • Как подключить трехфазный распределительный щит на 400 В? МЭК и Великобритания

Поскольку в промышленных и коммерческих зданиях требуется высокая мощность, они подключаются к трехфазному соединению треугольником (3 фазы — 3-проводная система — без нейтрального провода) перед распределительным трансформатором, а затем управляют требуемым напряжением и током в соответствии с системными требованиями. при трехфазном и однофазном питании.

С другой стороны, здания, которым требуется как низкая, так и высокая мощность в трехфазном и однофазном режимах, подключаются к вторичной обмотке распределительного трансформатора. Таким образом, они получают трехфазное соединение «звезда» (3-фазная, 4-проводная система с нейтральным проводом). В звездном соединении Трехфазное линейное напряжение (фаза-фаза) составляет 400 В переменного тока (в США 208 В, 240 В, 480 В и т. д.). , 277 В, 480 В и т. д. в США) .

При трехфазном питании двигатели и большие электронагреватели могут быть напрямую подключены к трем фазам (нейтраль требуется не во всех случаях), в то время как при однофазном питании цепи нагрузки (освещение, вентилятор и т. д.) могут быть подключены между фазой и Нейтраль через соответствующие защитные устройства, т.е. заземляющий/заземляющий провод. В США однофазная нагрузка 240 В может быть подключена к двум фазам без нулевого провода.

Зачем нам нужен трехфазный источник питания?

Для эксплуатации мощного оборудования и приборов, таких как электродвигатели, мощные воздушные компрессоры и кондиционеры, водонагреватели и т. д., нам нужен трехфазный источник питания вместо однофазного источника питания. В обычных домах (бытовых как жилых) мы в основном используем однофазный источник питания для питания осветительной нагрузки, вентиляторов, стиральных машин и т. д. Но в некоторых случаях, например. промышленные предприятия, двигатели с высоким крутящим моментом, многоэтажные и большие здания (промышленные и коммерческие), трехфазный источник питания, необходимый для работы и обслуживания систем высокой мощности и напряжения.

В наших предыдущих постах про монтаж однофазной электропроводки в доме мы уже знаем что такое MDB, DB, Final Sub Circuit, MCB, MCCB, CB и RCD и т.д. Так что больше никогда не будем повторяться.

Похожие сообщения:

• Как подключить комбинированный выключатель и розетку GFCI
• Как подключить комбинированный переключатель AFCI

Уровни трехфазного и однофазного напряжения в США — NEC

В США и Канаде доступны различные однофазные и трехфазные уровни напряжения, т. е. однофазное напряжение доступно для бытовых и жилых приложений, а трехфазное напряжение может быть использовано для промышленных и коммерческих приложений.

Ниже приведены уровни напряжения, доступные в США и Канаде.

3-фазное напряжение в США

• Three Hots (3-Lines) = 208V- 3-Φ
• Three Hots (3-Lines) — High Leg Delta = 240V — 3-Φ
• Три выхода (3 линии) — треугольник = 480 В — 3-Φ
• Три контакта (3 линии) — звезда = 600 В — 3-Φ

т. е.

• Между L ₁ , L ₂ и L ₃ = 208 В, 240 В, 480 В или 600 В – (3 фазы)

Однофазное напряжение в США

• Горячее к нейтральному = 120 В – 1-Φ
• Горячее к нейтральному = 208 В, (треугольник верхнего плеча) — 1-Φ
• Две горячие точки = 240 В – 1-Φ (расщепленная фаза)
• Горячий к нейтральному — звезда = 277 В — 1-Φ
• 2 контакта + нейтраль — звезда = 480 В — 1-Φ
• Горячий + нейтральный – звезда = 347 В – 1-Φ

т. е.

• • L ₁ до N = 120 В, 208 В, 277 В, 347 В, 480 В или 600 В – (1-фазный)
  • L ₂ до N = 120 В, 208 В, 277 В, 347 В, 480 В или 600 В – (1-фазный)
  • L ₃ до N = 120 В, 208 В, 277 В, 347 В, 480 В или 600 В – (1-фазный)

Примечание. В случае верхнего ответвления треугольника (силового или дикого ответвления) между верхним ответвлением и нейтралью имеется дополнительное однофазное напряжение 208 В, а также 120 В и 240 В от измерительной коробки к центру нагрузки и панели. коробка.

Связанные руководства по подключению:

• Как подключить 1-фазный потребительский блок с раздельной нагрузкой? – УЗО+ВДТ
• Как подключить 230-вольтовый потребительский блок с двойной раздельной нагрузкой? – УЗО+ПЦ

Трехфазные и однофазные системы питания «120 В, 208 В, 240 В, 277 В и 480 В» — NEC — US

Конфигурации High Leg Delta (120 В, 208 В и 240 В) 9

Требования к установке трехфазной проводки

В этом руководстве нам потребуются следующие электромонтажные принадлежности для подключения трехфазного питания в доме.

• Трехфазный счетчик электроэнергии: 1 №
• Трехполюсный автоматический выключатель, 63 А (100 или 250 А в США): 1 №
• Двухполюсный: 63 А, ток срабатывания 30 мА (УЗО/УЗО): 3 №
• Трехполюсные автоматические выключатели, 63 А (100–250 А в США): 3 №
• Однополюсный, 20 А, автоматический выключатель: 6 №
• Однополюсный, 16 А (20 А в США): MCB: 3 №
• Однополюсный, 10 А (15 А в США): MCB: 6 №
• Корпуса распределительных щитов: 3 шт.
• Шинная перемычка для подключения нейтрального кабеля
• Медные полосы для общего соединения автоматических выключателей: 3 шт. (сегмент медной шины)
• Медная полосовая шина для заземления и заземления

Как подключить трехфазный главный распределительный щит?

Как правило, поставщики электроэнергии и услуг устанавливают однофазный счетчик энергии, когда нагрузка менее 7,5 кВт (10 л.с.) в жилых помещениях (потребитель для дома). Если лимит превышен, то рекомендуется установить 3-х фазный счетчик электроэнергии для потребителей. При нагрузке свыше 7,5 кВт в бытовых помещениях (домах) рекомендуется 3-х фазная электропроводка.

В этом руководстве мы предполагаем, что будем подключать только однофазную нагрузку (осветительные приборы, вентиляторы, телевизор, розетка, переменный ток и т. д.) на текущем участке трехфазной электропроводки. Другими словами, мы не будем включать трехфазные двигатели, потому что в наших домах нет таких (трехфазных) нагрузок. Если в вашем доме есть трехфазная нагрузка, вы можете это сделать. Поскольку мы видим, что общая нагрузка превышает предел установки однофазной электропроводки, поскольку мы будем питать разные комнаты и зоны в доме, поэтому мы должны подключить наше распределение в трехфазной системе. Для прямых трехфазных нагрузок см. следующие разделы в этом посте.

Практическая процедура трехфазной проводки распределительного щита и установки

Мы изучили основную электрическую проводку ламп, вентиляторов и т. д. (т. сделать то же самое, как указано ниже.

• Прежде всего подключите трехфазный счетчик энергии, как показано на рис. (если вы не знаете, как подключить трехфазный счетчик энергии, ознакомьтесь с этим простым руководством, в котором показано, как подключить трехфазный счетчик энергии.
• Подключите MCCB (автоматический выключатель в литом корпусе) в качестве главного выключателя к трем фазам на входе ( R , Y , B ) от трехфазного счетчика электроэнергии. (Проверьте цветовой код проводки для различных областей в разделе ниже)
• Теперь подключите отходящие три фазы ( R , Y , B ) от MCCB (автоматический выключатель в литом корпусе) к DP (двухполюсный автоматический выключатель, RCD, SP (однополюсный автоматический выключатель и нагрузка), как показано на рис. )
• Теперь подключите УЗО от DP к фазе (линии) и соответствующей нейтральной линии. Линии исходящей фазы должны быть подключены к конечной и конечной подцепям. То же самое можно сделать для нейтральных проводов.
• Наконец, подключите электроприборы к клемме заземления, которая ведет к заземляющему электроду в системе заземления, как показано на рис. ниже.
• Выполните те же действия для всех трех распределительных щитов в разных комнатах и ​​зонах.

 Нажмите на изображение, чтобы увеличить

Рис. – Схема монтажа трехфазной электропроводки

Кроме того, если вам необходимо подключить однофазную нагрузку или подключить отдельный потребительский блок или панель вспомогательного обслуживания, прочтите предыдущие опубликованные сообщения о схемах однофазной электропроводки. .

Похожие сообщения:

• • Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ветвью?
  • Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?

Ниже приведена схема монтажа трехфазной распределительной электропроводки в соответствии с NEC и IEC.

Схемы установки трехфазной электропроводки — US — NEC

Трехфазное распределение 208 В и панельная проводка.

Нажмите на изображение, чтобы увеличить

Распределение трехфазного напряжения 240 В (треугольник высокой ветви) и проводка панели.

Нажмите на изображение, чтобы увеличить

Трехфазное распределение 480 В и панельная проводка.

Щелкните изображение, чтобы увеличить его

Полезно знать: использование трех отдельных однополюсных автоматических выключателей для цепей 208 В, 240 В или 480 В противоречит правилам. Если вы по-прежнему хотите подключить три выключателя SP в качестве трехполюсного для трехфазной цепи, выключатели всех выключателей должны быть соединены и соединены вместе, т. е. все выключатели SP должны включаться и выключаться одним и тем же общим выключателем. Кроме того, используйте автоматический выключатель соответствующего номинала, сечение проводов, розетки, выключатели и т. д. (ознакомьтесь с примечанием внизу (инструкции и меры предосторожности) для получения калькуляторов и руководств по размеру проводов, размерам розеток, выключателей и розеток и т. д.

Похожие сообщения:

• Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
• Как подключить 1-фазный и 3-фазный щит распределения нагрузки?
• Как подключить автоматический ИБП/инвертор к домашней системе электроснабжения?

Схемы установки трехфазной электропроводки – Великобритания, ЕС – IEC

Нажмите на изображение, чтобы увеличить

Рис. — Проводка трехфазного распределительного щита в соответствии с цветовым кодом IEC

УЗО – только 3-Φ нагрузки

Нажмите на изображение, чтобы увеличить

Трехфазный, 400 В, разводка раздельного распределительного щита с УЗО – 1-Φ нагрузки от 3-Φ источника питания

Нажмите на изображение, чтобы увеличить

Трехфазный, 400 В, разводка раздельного распределительного щита с УЗО — комбинация нагрузок 3-Φ и 1-Φ

Щелкните изображение, чтобы увеличить его

Нажмите на изображение, чтобы увеличить

Трехфазный, 400 В, типовая проводка распределительного щита с УЗО для обеих 3-Φ и 1-Φ цепей нагрузки

Нажмите на изображение, чтобы увеличить

• Электропроводка распределительного щита с УЗО
• Электропроводка распределительного щита без УЗО

Полезно знать: В соответствии с правилами электропроводки IET (Institution of Engineering and Technology): 17-я редакция (BS 7671:2008 – 1: 2011), в потребительском блоке должна быть предусмотрена защита от УЗО, за исключением системы дымовой и охранной сигнализации. .

Как подключить однофазную нагрузку 120 В в однофазной распределительной системе? – NEC – US

Трехфазные цепи нагрузки могут быть напрямую подключены к трем проводам под напряжением. Имейте в виду, что Нейтральное значение требуется не во всех случаях. Однофазная нагрузка может быть подключена к горячему и нейтрали (120 В) или к двум горячим проводам (240 В, одна фаза). Ниже приведена типичная трехфазная проводка панели для США и Канады.

Монтаж трехфазных цепей 208 В и автоматических выключателей на главной сервисной панели.

Электропроводка Установка трехфазных цепей 240 В (треугольник высокого напряжения) и автоматических выключателей на главной сервисной панели.

Электропроводка Установка трехфазных цепей 480 В и автоматических выключателей на главной сервисной панели.

Похожие сообщения:

• Как подключить и установить электрическую розетку?
• Как подключить комбинированный выключатель и розетку?

Как подключить трехфазную нагрузку 400 В в трехфазной распределительной системе? – IEC & UK

Как упоминалось выше, трехфазные нагрузки (400 В, трехфазные двигатели) могут быть напрямую подключены к трем линиям соответственно, т. е. нет необходимости подключаться к нейтральной точке (в некоторых случаях нейтральная по-прежнему необходим в трехфазной системе, что зависит от конструкции системы (перед установкой такого устройства см. руководство пользователя). Для однофазных нагрузок (230 В или 120 В переменного тока, освещение, телевизор, розетка, вентиляторы и т. д.) их можно подключить к фазному и нейтральному проводу, как показано ниже. Обратите внимание, что заземление или провод заземления должны быть подключены к электроприборам и оборудованию, подключенному как к однофазной, так и к трехфазной системе питания, в целях безопасности, поскольку это предотвращает опасность поражения электрическим током.

Рис. 5. Подключение однофазной и трехфазной нагрузки в трехфазной системе питания

Подключение трехфазной нагрузки 400 В и автоматических выключателей с УЗО и ВДТ в распределительном щите

Подключение трехфазной нагрузки 400 В и автоматических выключателей в разделенной нагрузке Щит распределительно-потребительный с УЗО.

Электропроводка Типовые трехфазные цепи нагрузки 400 В и автоматический выключатель в распределительном щите и потребительском блоке.

Похожие сообщения:

• Схема электропроводки на лестнице. Как управлять лампой с двух мест?
• Схема электропроводки в коридоре – электропроводка в коридоре с использованием двухпозиционных переключателей

Принципиальная схема подключения трехфазного распределительного щита

На следующей типовой схеме подключения показана установка трехфазного распределительного щита и потребительского блока в жилой/коммерческой зоне.

Рис. 2. Схема электрических соединений трехфазного и однофазного потребительского блока с УЗО

Цветовые коды трехфазной проводки — IEC и NEC

Похожие сообщения:

• Как подключить автоматический выключатель GFCI?
• Как подключить выключатель AFCI?

Общие меры предосторожности и Инструкции

• Электричество одновременно и наш друг, и враг, если вы дадите ему шанс убить вас, помните, оно никогда его не упустит. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
• Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрооборудования. Для этого выключите главный выключатель в главном щите или распределительном щите.
• Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.
• Внимательно прочитайте все предостережения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
• Всегда используйте кабели и провода подходящего размера, розетки и выключатель подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор размеров проводов и кабелей , чтобы найти правильный размер калибра.
• Никогда не пытайтесь играть с электричеством (поскольку это опасно и может привести к летальному исходу) без надлежащего руководства и осторожности. Выполняйте монтажные и ремонтные работы в присутствии опытных лиц, обладающих обширными знаниями и опытом, умеющих обращаться с электричеством.
• Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем практиковать какие-либо изменения/модификации соединений электропроводки.
• Распределительный щит не следует устанавливать на высоте 2,2 метра (84 дюйма = 7 футов), а выключатель следует устанавливать на высоте 1,82 метра (72 дюйма = 6 футов) над полом, он должен быть защищен от коррозии и находиться вдали от водяных зон. Все провода и кабели должны быть укрыты в щите (т.е. не должны торчать за пределами щита). Наконец, возле распределительного щита должен быть знак безопасности.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Вы также можете ознакомиться с соответствующими руководствами по установке электропроводки.

• Схема лестничной электропроводки – как управлять лампой с двух мест?
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Схема подключения туннеля для управления освещением с помощью переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Цепь проводки отеля — Цепь индикатора звонка для Hotelling
• Схема электропроводки общежития и работа
• Схема проводки Godown — схема проводки туннеля и работа
• Как подключить термостат водонагревателя 120 В — неодновременный?
• Как подключить сигнальный выключатель? Подключение 2- и 3-позиционных выключателей неонового света
• Как подключить портативный генератор к домашней электросети — 4 метода
• Еще больше инструкций по установке и установке электропроводки

URL-адрес скопирован

Трехфазная проводка — ElectronicsHub

Потребность в трехфазном питании или обслуживании возникает при наличии тяжелого оборудования, такого как большие двигатели (свыше 5 л. с.), потому что такое крупное оборудование требует высоких пусковых и рабочих токов.

Большие здания, заводы и офисы требуют большей мощности, чем мощность, используемая в бытовых установках. Поэтому, как правило, они часто устанавливаются с трехфазной проводкой или трехфазным питанием.

Трехфазное питание обычно используется для оборудования с высокой номинальной мощностью, такого как большие кондиционеры воздуха, высокомощные насосные агрегаты, воздушные компрессоры и двигатели с высоким крутящим моментом.

Поэтому он редко используется для бытовых установок, но обычно используется в коммерческих зданиях, офисах и промышленных установках.

Трехфазное питание переменного тока

Трехфазное питание переменного тока вырабатывается трехфазным генератором переменного тока (также называемым генератором переменного тока) на электростанциях.

В генераторе переменного тока три обмотки статора (или, скажем, три независимые катушки), обычно разделенные некоторым числом градусов вращения, и, следовательно, ток, создаваемый этими катушками, также разделен на несколько градусов вращения, что обычно составляет 120 градусов.

Эта трехфазная мощность от генераторов переменного тока далее передается на распределительный конец по линиям передачи.

Трехфазное питание от трансформатора распределительной линии подается в точку обслуживания дома или здания. Большинство промышленных и коммерческих услуг состоит из трехфазных систем, которые обычно работают при напряжении 415 В между фазами и 230 В между фазами и нейтралью.

Трехфазная система состоит из трех проводников, в отличие от одного проводника в однофазной системе, исключая нейтральный проводник. В дополнение к трем фазам для трехфазной четырехпроводной системы требуется дополнительный нейтральный проводник.

Трехфазные системы могут быть трехфазными трехпроводными или трехфазными четырехпроводными системами. Трехфазное 3-х линейное соединение состоит из трех фазных проводников и используется только там, где нет необходимости подключать фазу к нейтральным нагрузкам.

Эти соединения могут быть звездой или треугольником в зависимости от вторичной обмотки распределительного трансформатора.

Трехфазная 4-проводная система – это наиболее часто используемое соединение, состоящее из трех фазных проводников и одного нейтрального проводника.

В этой трехфазной проводке освещение, малая бытовая нагрузка и розетки часто подключаются между фазой и нейтралью, в то время как более крупное оборудование, такое как кондиционеры и электрические обогреватели, подключается между двумя фазами (т. е. фаза к фазе).

Для эффективного и сбалансированного подключения как однофазных, так и трехфазных нагрузок предпочтительнее трехфазное четырехпроводное соединение звездой.

Это соединение позволяет подключать фазу к нейтрали для небольших нагрузок. Трехфазное четырехпроводное соединение треугольником используется только там, где нагрузка между фазой и нейтралью очень мала по сравнению с трехфазной нагрузкой.

Трехфазные цепи могут обеспечивать квадратный корень из 3 (1,732) раз большей мощности по сравнению с однофазной мощностью при том же токе. Таким образом, трехфазная система экономит затраты на электромонтаж за счет уменьшения размера кабеля и связанных с ним электрических устройств.

Мы можем легко наблюдать трехфазные цепи, глядя на линию электропередач во время движения по дорогам. Даже для большой системы электропередачи они представляют собой трехфазные линии электропередачи, если только они не имеют постоянного тока.

Большие отели, рестораны, большинство заводов, офисных зданий и продуктовых магазинов с мощными холодильными установками имеют трехфазное обслуживание.

Трехфазное электроснабжение для промышленной среды

На предприятиях или фабриках устанавливается трехфазное питание для подключения тяжелой техники и оборудования. Шины несут это трехфазное питание, от которого через кабели выводятся отдельные соединения к отдельным нагрузкам. На рисунке ниже показана принципиальная схема промышленной трехфазной проводки.

Трехфазное питание от коммунальных служб подключается к главному выключателю через трехфазный счетчик электроэнергии. Затем мощность главного выключателя передается на различные шины.

Эта панель также входит в комплект измерительного устройства для отображения таких параметров, как ток, напряжение, энергия и мощность. На рисунке ниже показано распределение мощности от главного щита к оборудованию и осветительной нагрузке.

Электроэнергия от главного распределительного щита распределяется на тяжелое машинное оборудование, а также на щиты освещения с силовыми розетками. Мощность, распределяемая через однофазные и трехфазные субсчетчики, показана на рисунке ниже.

Трехфазное электроснабжение домов или офисов необходимо, если однофазное питание не может удовлетворить требования нагрузки. Эффективное использование трехфазного питания зависит от сбалансированного распределения нагрузки по каждой фазе трехфазного источника питания.

Таким образом, однофазные нагрузки в офисах или домах должны быть подключены к каждой фазе таким образом, чтобы была достигнута максимально возможная балансировка нагрузки.

Основные компоненты трехфазной проводки к дому, зданию или офисному помещению показаны на рисунке ниже.
При этом проводники служебного ввода подключаются к трехфазной вводной панели. Эта панель имеет трехфазный главный выключатель или иногда три отдельных патронных предохранителя.

Этот трехфазный выключатель состоит из трех вводных наконечников для питания трех вертикальных шин. Этот главный выключатель имеет одну рукоятку, так что все нагрузки отключаются одновременно, а также в случае электрических неисправностей он отключает или размыкает все нагрузки одновременно.

Питание от этой главной панели подключено к ответвленным цепям. Главный щит может состоять из однополюсных, двухполюсных или трехполюсных выключателей для этих ответвленных цепей, где подключены нагрузки фаза-земля, фаза-фаза или трехфазные нагрузки.

На приведенном выше рисунке мощность от опоры электросети подключается к подцепям через трехфазный счетчик электроэнергии, трехфазный выключатель (3-полюсный 60 А), двухполюсное УЗО, двухполюсный автоматический выключатель и однополюсный автоматический выключатель.

Подключение однофазной и трехфазной нагрузки к трехфазному источнику питания показано на рисунке ниже. Мы можем подключить однофазные нагрузки к трехфазным подцепям через переключатели или MCB.

Но для трехфазных нагрузок, таких как двигатели, их необходимо подключить к трехфазной сети через контактор или прерыватель.

Трехполюсный выключатель с соответствующим номинальным током используется для подключения трехфазного двигателя. Следует соблюдать надлежащую осторожность при подключении трехфазных проводов к двигателю, поскольку направление вращения можно изменить, просто поменяв местами любой из двух проводов трехфазной системы.

Схема подключения трехфазного двигателя к источнику питания вместе с проводкой управления показана на рисунке ниже. Это схема кнопочного управления пуском и остановом, которая включает в себя контактор (M), реле перегрузки, управляющий трансформатор и кнопки.

Контактор содержит контакты большой нагрузки, предназначенные для работы с большим током.
