Три фазы в частном доме: подключение, схема и назначение
Меня часто спрашивают: «Зачем ты подвёл к дому трёхфазную линию, у тебя, что какой-то особый электроинструмент?» Нет, инструмент самый обычный на 220 вольт, правда, мощность порой достигает два киловатта. Ну и в самом деле зачем мне нужны три фазы в доме? Как их подключить без ошибок?
Теория и практика подключения
Сначала совсем немного общей информации. Подводящая линия по выбору может быть однофазной, когда только два провода, или трехфазной, когда четыре провода, три провода фазных и один провод нулевой. Так устроены генераторы, вырабатывающие электроэнергию, что у них только три катушки. Поэтому, если в технических условиях укажете мощность до 5 кВт, Вас запитают от одной катушки, запросите больше, то сразу от трёх катушек.
Как провести три фазы в частный дом? Если есть техническая возможность требуется запросить (заявить) о таком подключении. Правда, по пути от генератора до вас будет стоять трансформатор, уменьшающий высоковольтное напряжение до бытовой величины, поэтому вы получите не 380, а родные 220.
Но у Вас будет целых три фазы 220 вольт! В последнем случае от щитка с автоматическими выключателями в доме, сразу пойдут три сетевые линии, имеющая каждая напряжение 220 вольт и мощность от 3,5 до 5 кВт в зависимости от установленного автомата.
Схемы подключения и проводки с учётом наличия трёх фаз могут быть различными, в зависимости от потребностей и наличия строений на участке, но общие принципы, конечно одинаковые. Далее мой персональный вариант:
Схема подключения на три фазы частного дома и хозяйственных построек на участке
Кстати, и в бане и в хозблоке автоматические выключатели (предохранители) тоже необходимы. Установленные на тот же ток, что и при центральном вводе, они в этих постройках, при неисправной нагрузке сработают быстрее, из-за потерь в подводящей линии.
Читайте также
Этой зимой я уже прочувствовал преимущество трёхфазной подводки, когда пёс Боб, наигравшись на первом снегу, укутанный в плед грелся у масляного радиатора в бытовке, дополнительно направив морду на нагретый воздух, идущий от тепловентилятора.
Можно было не бояться, что предохранитель сработает от перегрузки при работе с электроинструментом большой мощностью, подключившись к временной розетке с другой фазой.
Зачем нужна временная розетка?
Ну, конечно, не из-за собаки. Когда уже стоят стены и окна, есть крыша над головой и настелен черный пол, но не хватает только внутренней отделки, вот тогда и настаёт время для временной розетки внутри дома. А каждый раз затаскивать удлинитель из бытовки крайне неудобно. Хотя розетка и называется временной, делать её надо как настоящую, по всем правилам техники безопасности с использованием автоматического выключателя.
Определяем фазу правильно: цвет и нумерация
Честно сказать особо не задумывался о фазах, когда в своё время делал проводку у себя на даче. Отец мой так же не обращал на это внимание, в те времена вся проводка была практически одинаковая, в потрескавшейся резиновой изоляции. Однако я когда решил заняться к электрификацией хозяйства и собрать щиток на три фазы, то волей не волей узнал не мало фактов об истории электричества в нашей стране.

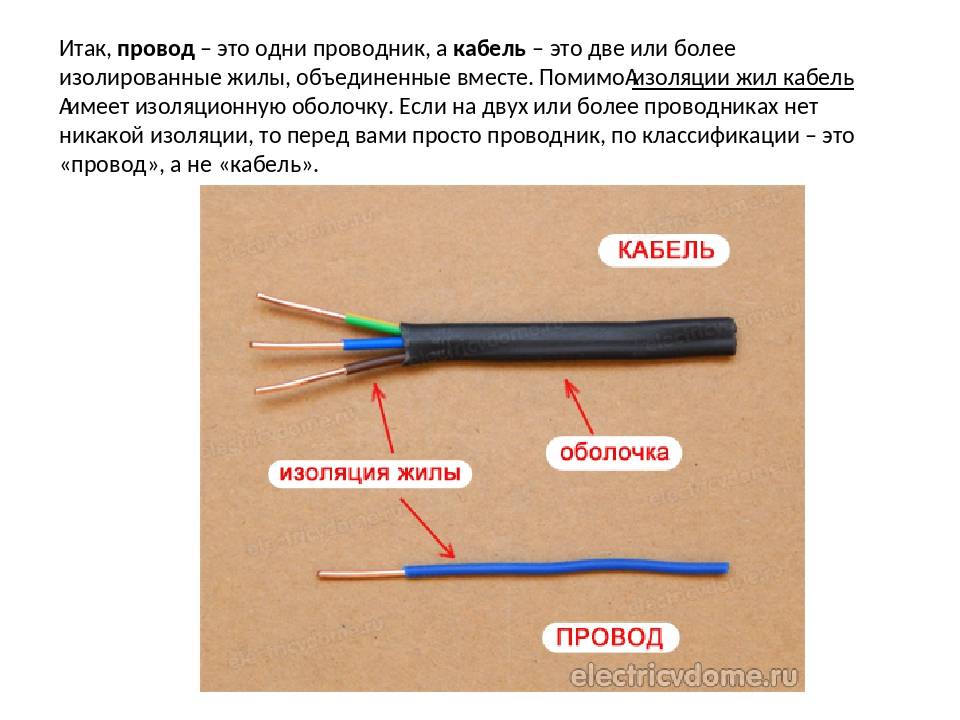

Какого цвета фаза?
Дело в том, в Советском Союзе, фазные провода были желтого, красного или зелёного цветов. После исчезновения Союза с карты мира цвета поменялись на коричневый, чёрный и серый. Однако этот факт абсолютно не связан с цветами с символикой флагов. Дело в том, что в отношении маркировки проводов были приняты европейские стандарты. Последняя, перечисленная цветовая гамма является различимой для людей с дефектами зрения. Но что нас с Европой объединяло довольно долго, это то, что земля и нейтраль у нас всегда были одного цвета, — желто-зеленая земля и голубая (светло-синяя) нейтраль.
Запомнив последнее, что нейтральный провод голубой или синий (светло-синий), а заземляющий зелёный с желтой полосой, логически понимаем, что фаза будет любого другого оставшегося цвета, уверенно соединяем провода для следующих поколений, невзирая на будущие революции и сотрясения мира.
Это и есть ответ на вопрос как подключить три фазы.
Но в других странах маркировка проводов другая. Как подумаешь об этом, сразу появляется зайти на броневик и громко крикнуть: «Электрики всех стан – объединяйтесь!»
Зачем нумеровать три фазы?
Для однофазной цепи, где одна фаза, нет смысла. А вот для трёхфазной линии передач пронумеруем, так сказать, на будущее по последовательности цветов подводящего к дому кабеля. Прижавшись к шестиметровой лестнице и подсоединяя орехами к воздушке выходящие из отверстия в стене дома провода, не забудьте прокричать:
Первая фаза – коричневый провод! Вторая фаза – черный провод! Третья фаза – серый провод!
В такой же последовательности необходимо подсоединить провода к строенному автоматическому выключателю. Не помешает жирный фломастер для нумерации.
Рядом с электрощитом обязательно надо повесить картину в рамке с полной электрической схемой, с нумерацией каждого защитного автомата, и цветовую гамму проводов.
Думаю, что план эвакуации в этом случае не потребуется.
Да, я так и не ответил на вопрос, зачем нужна нумерация. Пока ещё не знаю. Вдруг сын купит электроприбор исключительно для трёхфазной цепи с инструкцией, где фазы указаны цифрами? Вот тогда не придётся повторно подниматься по семиметровой лестнице, полностью забыв к тому времени и цвета и цифры.
Как всё же соединять провода в распределительных коробках?
Вопрос действительно важный. Контакты — наиболее уязвимое место в любой электроцепи. И на сегодня решен вопрос как НЕ соединять.
Отбрасываем все резьбовые соединения. Тот, кто ездил на отечественных машинах, и каждый год протягивал резьбу, спорить со мной не будет. Под воздействием разных температур, болт и гайка будут менять свои линейные размеры, и соединение ослабнет, плюс ещё плохое покрытие, и как следствие — ржавчина. Конец контакта наступит быстро. Многие ещё помнят разогревшиеся и расплавленные штепсельные вилки и розетки.
Из прошлого века пока остаётся скрутка с последующей пайкой.
А в новом веке пока на первом месте контакты с пружинами, например от фирмы WAGO. Монтаж проводки в этом случае может напоминать игру в конструктор ЛЕГО. Но помните, что многожильный провод для контакта всё равно придётся скручивать и паять. Если меня пригласят на шашлык, а пока он готовится, попросят помочь с электропроводкой, то я заранее набью все карманы пружинными клеммниками, чтобы побыстрее освободиться, иначе мясо съедят без меня. А себе всё равно буду делать скрутку.
P.S. Кому интересно досконально узнать о проводке в деревянной бане или доме (начиная с азов и заканчивая практикой) обязательно посмотрите мою статью «Проводка в бане и парилке: правила и рекомендации»
Зачем свет и силовые розетки вести от разных автоматических выключателей (предохранителей)?
Здесь несколько вариантов ответа. Кому что понравиться… На выбор:
- Легче найти неисправность, когда в люстре замкнуло, если сработало по свету, или электрочайнику наступил конец, если сработало по розеткам.
- По освещению электропотребление меньше, особенно при использовании энергосберегающих ламп, следовательно, автоматическое устройство будет стоять на меньший ток и оно сработает быстрее, не успев перегреть провода. Это условие позволяет использовать осветительные провода с меньшим сечением (0,75 мм), опять же экономия. Да и обидно будет, когда время работы на компьютере пройдёт в пустую, после замыкания лампочки в люстре, в случае общего предохранителя.
- Свечи искать не придётся, в полной темноте не останемся.
Есть ли необходимость в устройстве защитного отключения (УЗО)?
Да есть, будем ставить УЗО и делать заземление, без последнего первое не работает. Розетки класса евро с заземляющими ламелями. Есть ребенок и собака. Техника безопасности должна стоять на первом месте. Сейчас обсуждается вопрос поставить общее УЗО на всё, или только на ванную комнату. Еще есть время: чай не совсем остыл:)
P.S. Три фазы в частном доме действительно стоящая вещь, позволяющая чувствовать себя более уверенно и спокойно.
Не отказывайте себе в дополнительном удобстве…
Автор статьи В.Ю. Белк
Какого цвета трехфазные провода? – Gzipwtf.com
Популярные лайфхаки
Диана Монтгомери
Какого цвета трехфазные провода?
Трехфазная цепь состоит из трех проводов, а именно: красный желтый синий в Индии, черный обозначает нейтраль, а зеленый — заземление. По вашему вопросу у вас нет цветовой кодировки, и вам нужно идентифицировать провода.
Какого цвета провода на 240 вольт?
Цвета проводов 120/208/240 В переменного тока
- Фаза 1 — черный.
- Фаза 2 — Красный.
- Фаза 3 — Синий.
- Нейтральный — белый.
- Заземление — зеленый, зеленый с желтой полосой или оголенный провод.
Имеет ли 3-фазное напряжение 240 В нейтраль?
Если вам нужны нагрузки на 120 вольт, вам нужно подключить 120/240 треугольник 3 фазы или 120/208 звезда.
(в США). Примечание: в однофазных нагрузках на 240 В, таких как конденсаторы переменного тока, электропечи, водонагреватели и однофазные двигатели на 240 В, нейтраль не требуется.
Какой цветовой код используется для 240 В?
Цветовой код — это система отображения информации с использованием различных цветов. Самые ранние примеры используемых цветовых кодов предназначены для междугородной связи с использованием флагов, например, при связи с помощью семафоров.
Какой цвет является нейтральным на 3 фазах?
Цвета трехфазной электрической проводки
| Старое для Великобритании* | США | |
|---|---|---|
| Этап 1 | Красный | Черный |
| Этап 2 | Желтый | Красный |
| Этап 3 | Синий | Синий |
| Нейтральный | Черный | Белый или серый |
Есть ли нулевой провод в 3 фазах?
Трехфазные системы могут иметь или не иметь нейтральный провод.
Нейтральный провод позволяет трехфазной системе использовать более высокое напряжение, в то же время поддерживая однофазные приборы с более низким напряжением. Третий — это самый низкий фазовый порядок, демонстрирующий все эти свойства. Большинство бытовых нагрузок являются однофазными.
Как получить трехфазную нейтраль?
Единственный способ получить нейтральную точку в трехфазной системе — использовать топологию «звезда». Единственный (реальный) способ преобразовать топологию «треугольник» в топологию «звезда» — это использовать трансформатор «треугольник-звезда» (также известный как трансформатор «треугольник-звезда»). Вы часто найдете их на вершине деревянных столбов.
Почему уборочное оборудование имеет цветовую маркировку?
Уборка с цветовой маркировкой — это процесс присвоения цвета уборочному оборудованию в определенных зонах помещения, что снижает распространение микробов по областям и повышает уровень гигиены в офисе или дома.
Цвета чистящего оборудования репрезентативны для области их использования.
Какой цветовой код у провода на 240 вольт?
Для 120 В, 208 В и 240 В, 1-фазных и 3-фазных цепей мы использовали следующие цветовые коды NEC + для общей практики. Синий = Горячий 1 или Линия 1 Оранжевый = Горячий 2 или Линия 2 (ДЕЛЬТА ВЫСОКОЙ НОГИ) Черный = Горячий 3 или Линия 3
Какой цвет у однофазного провода?
Цветовые коды проводов для этой категории следующие: 1 Однофазный, линейный (горячий) — черный или красный 2 3 фазы, фаза 1 — черный 3 3 фазы, фаза 2 — красный 4 3 фазы, фаза 3 — синий 5 Нейтраль — белый 6 Земля — зеленый, зеленый с желтой полосой или неизолированный провод
Провода какого цвета используются для трехфазного напряжения 208 В?
В США есть свои цвета проводки для электрических цепей, черный, красный и синий используются для трехфазного напряжения 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока.
В Австралии также есть другой стандарт цвета проводки.
Как рассчитать 3 фазы 240В на 220В?
240 В, три фазы, 4 провода (три не совпадающих по фазе провода «горячего» (один из них «треугольник высокого напряжения») + провод заземления). Чтобы получить все эти значения, вы можете использовать следующие простые математические расчеты (фаза, линии и «горячий» представляют одно и то же). Напряжение между фазой и нейтралью = 1/2 x 240 В = 220 В (1-Φ).
Рубрика: Популярные лайфхаки
| Розетки марки Cooper Устройства защиты от перенапряжений марки Intermatic Цветовые коды проводов в Википедии 3-фазная проводка Форум электриков Набор инструментов для инженеров Оценка линейных напряжений 3-фазные электросчетчики Схемы подключения 3-фазных двигателей Формулы для 3-фазных Линейные линейное напряжение = линия к нейтраль x √3 3-фазный имеет 2 разновидности: 3-проводной: три провода под напряжением и без нейтрали, и 4-проводная: три горячих провода и нейтраль | Типы фазовой проводки | |||
| Увеличенное изображение | 277 480 Три Фаза «звезда» 480 В между фазами 277 В между фазами
| Напряжение выше или ниже в зависимости от обмоток внутри трансформатора. Сила генерируется на заводе при вращении 3-х катушек в магнитном поле => питание передается по 3 линиям => питание передается по проводам на местный области => линии электропередач подключены к трансформатору => мощность превращается в конкретное напряжение в зависимости от того, какой трансформатор установлен, и как подключен трансформатор. Конфигурация «звезда» или «треугольник» относится к способу подключения катушек трехфазного трансформатора. Внутри каждый трансформатор состоит из двух катушек: первичная катушка подключена к источнику питания сторона поколения. Вторичная катушка подключена к служебным проводам, питающим сервисная панель и автоматические выключатели.  Если вторичная обмотка намотана звездой, то питание на сервисный щиток всегда будет иметь нейтраль и два напряжения. Читать | ||
| Увеличенное изображение | 277 480 Три Фаза Звезда 480 В между фазами 277 В между фазами Показывает заземление оборудования | Используйте сетевой фильтр AG4803CE | ||
| Увеличенное изображение | Три Фаза 480 В 480 В между фазами Без заземления системы Показывает заземление оборудования | Используйте сетевой фильтр AG4803D3 | ||
| Три Фаза 480 В, треугольник, заземление, угол 480 В между фазами | ||||
| Увеличенное изображение | 120 208 В, 3 фазы, звезда 208 В между фазами 120 В между фазами | |||
| Увеличенное изображение | 120 208 В, 3 фазы, звезда 3 фазы, 4 провода 208 В между фазами 120 В между фазами и нейтралью Показывает заземление оборудования | Используйте сетевой фильтр AG2083C3 | ||
| 120 208 В, 3-фазный, звезда Intermatic AG208C3 Всплеск | ||||
| 208 В 3 провода треугольник 3 фазы 3 провода 208 Нет нейтрали Фаза к фазе 208 В | ||||
| Увеличенное изображение | 347 600 В, три фазы, звезда 600 В, фаза-фаза 347 В, фаза-нейтраль | |||
| Увеличенное изображение | 347 600 В, три фазы, звезда 600 В между фазами 347 В между фазами Показывает заземление оборудования | Используйте сетевой фильтр AG65033 | ||
| 347 600 В, трехфазный, звезда Intermatic AG65033 Защита от перенапряжения | ||||
| Увеличенное изображение | Три Фаза 600В 600 В между фазами Нет заземления системы Показывает заземление оборудования | |||
| Увеличенное изображение | Три фаза 250 В 250 В на каждую линию Без заземления | Используйте сетевой фильтр AG2403D3 | ||
| 120-240 Высокая ножка Delta Intermatic Защита от перенапряжения AG2403C3 Черная линия к черной линии 240 В Черная линия к нейтрали 120 В Красная или оранжевая линия к нейтрали 208 В | Используйте сетевой фильтр AG2403C3 | |||
| 240-480 Высокое плечо треугольник Фаза к фазе 480 В Фаза A Фаза C к нейтрали 240 В Фаза B высокое плечо к нейтрали 415 В Напряжения удваиваются по сравнению с высоким ответвлением 120-240 |
| |||
