Труба фановая это: Для чего нужна фановая труба. Назначение и особенности монтажа фановых труб

Труба фановая для канализации

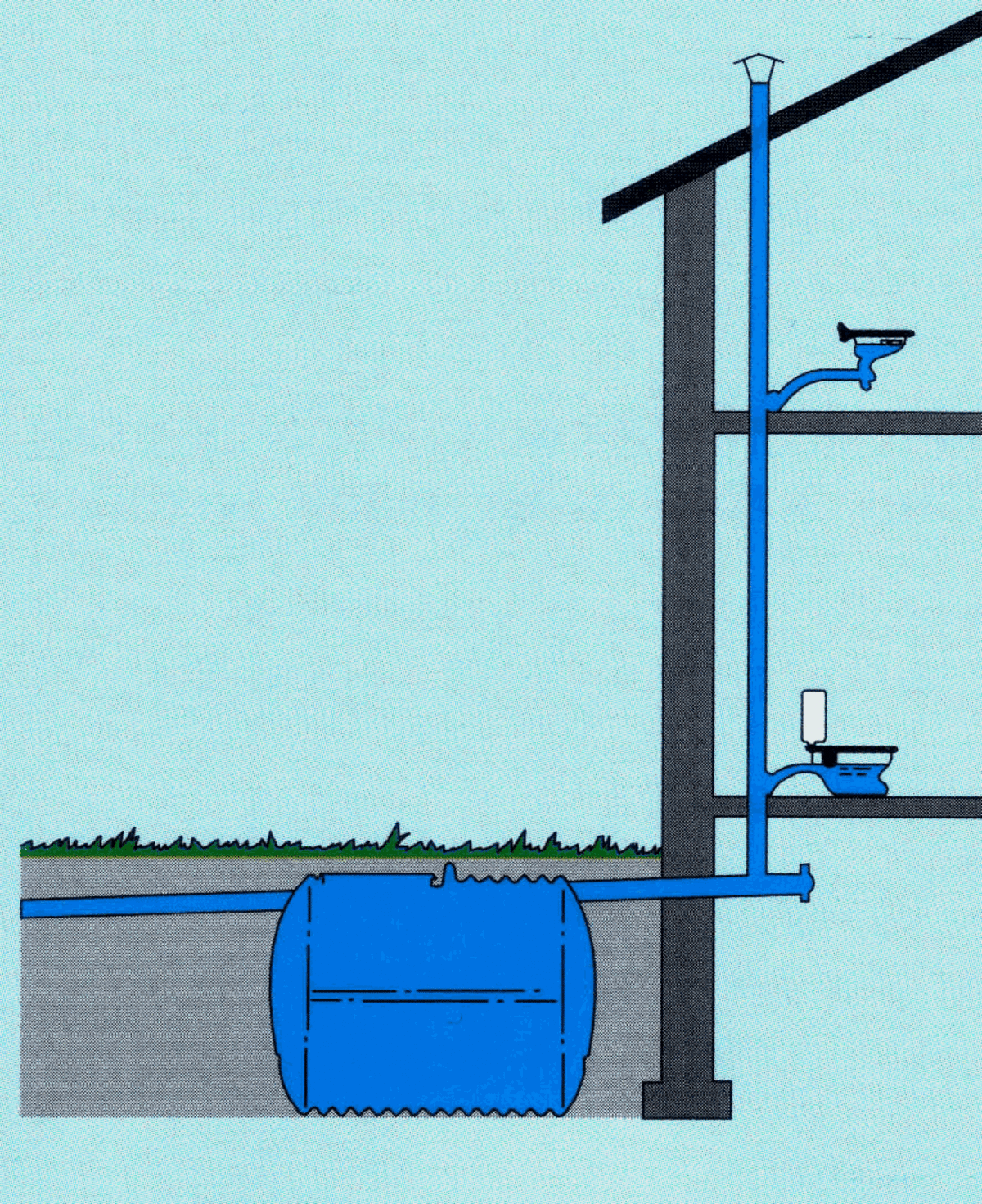

Фановая труба (дыхательный стояк) – это неотъемлемая составляющая любой канализационной системы. Ее монтаж позволяет решить за раз две задачи. Способствует выведению газов из трубопровода, а также удерживает постоянное давление, предотвращая случаи разряжения воздуха в системе при залповом спуске стоков, что обеспечивает нормальное функционирование гидрозатворов.

Отсутствие фанового стояка, в момент сброса масштабного объема стоков, может привести к срыву водяных затворов во всем сосредоточенном выше оборудовании. Из-за этого неприятный запах из глубин канализации будет беспрепятственно поступать в помещение через опустошенные сифоны.

Применение вентиляционной трубы

В соответствии со СНиПами, фановая труба может не входить в схему канализационной разводки одноэтажного строения. Это обусловлено ограниченным объемом единовременных стоков. Но несмотря на это, вентиляционный стояк будет полезным и в малоэтажном строительстве. Особенно его наличие необходимо, когда при единовременном сбросе огромного количества сточных вод перекрывается весь диаметр стояка.

Слив ванны соединяется со стояком посредством 50 мм трубы, слив смывного бачка зачастую не превышает 70 мм. Следовательно, при использовании только одного сантехнического прибора: ванны или унитаза, стояк, сечение которого 110 мм, не перекрывается полностью.

Прочая сантехника и бытовые приборы, соединенные с канализацией, также оснащаются отводами из труб малого диаметра, поэтому их использование также не способно существенно повлиять на объем единовременного сброса. Таким образом фановая труба в одноэтажных домах устанавливается по желанию хозяина.

Внимание! Как показывает практика, наибольший объем стоков образуется при единовременном смыве воды из ванны и унитаза.

Совсем другое дело – двух и более этажный дом. Безусловно, здесь рассматривается ситуация, когда санузлы находятся на всех этажах. Одновременный сброс воды с двух приведет к тому, что стояк будет перекрыт. Поэтому установка дыхательной трубы в таких зданиях – это обязательная процедура.

Использование фанового стояка в системе отвода сточных вод является обязательным условием, если:

• Диаметр стояка менее 110 мм.
• В здании расположено несколько санитарных узлов, которые иногда используются одновременно.
• В доме предусмотрен бассейн или другое устройство, способное единовременно обеспечить большой объем стоков.
• Дом оборудован автономной канализацией, и септик располагается в непосредственной близости от дома. Фановая труба в таком случае избавляет от нежелательного проникновения в помещение зловоний из очистной установки.

Монтаж фанового стояка

Дыхательный стояк может быть произведен из чугуна или пластика, но в том и другом случае он должен соответствовать следующим требованиям:

• По диаметру фановая труба должна соответствовать канализационному стояку. Использовать вентиляцию меньшего сечения запрещено.

Внимание! Обычно в частном домостроении для возведения канализационных и фановых стояков используют трубы из пластика сечением 110 мм.

• Фановый стояк обычно выводится на крышу. Его нельзя располагать возле окон и балкона. Высота от конька кровли – минимум 30 — 55 см. Если же на крыше оборудована открытая терраса, то вывод должен составлять не менее 4 м.

Собственноручный монтаж дыхательной трубы должен быть произведен с учетом рекомендаций, прописанных в строительных нормах и правилах.

• Покупая материал, следует проверить, чтобы сечение дыхательной трубы было равнозначным диаметру стояка.
• Начало канализации следует располагать в теплом помещении, а конец – напротив – в холодном месте. Такое решение обеспечит нужную разницу давления и температуры и поможет дыхательной трубе успешно выполнять свои функции.
• Фановая труба являет собой продолжение стояка, а, следовательно, она должна быть произведена из того же материала.
• Если в доме предусмотрено два и более стояков, то их может объединить одна фановая труба для канализации.

При обустройстве вентиляции нельзя выводить дыхательный стояк на чердак, планировать вывод фановой трубы наряду с вентиляционным и дымоходным каналом. Также запрещено выводить дыхательный стояк под навес крыши, потому как зимой сход льда и снежной массы с кровли может спровоцировать повреждение стояка.

Некоторые владельцы частных домов, стараясь всячески улучшить функционал фановой трубы устанавливают на нее дополнительные вытяжные приборы, к примеру, колпаки, дефлекторы и т.п. Но лучше этого не делать, поскольку такое оборудование не дает положительного эффекта, напротив, оно может стать причиной конденсата в системе. А зимой это чревато тем, что влага просто-напросто замерзнет и тем самым станет преградой на пути движения газовых и воздушных потоков.

Использование обратного клапана

Фоновая труба обязательно должна оснащаться обратным клапаном. Монтируется данное устройство на выходе слива из унитаза. Принцип его работы заключается в том, что при выходе стоков из унитаза, крышка обратного клапана открывается и пропускает нечистоты. После чего под действием пружины крышка плотно закрывается. Открыть ее с обратки не представляется возможным.

Таким образом, монтаж клапана позволяет избежать такой нелицеприятной ситуации, когда стоки из внешней канализации при засоре попадают в жилое помещение, заливая все вокруг нечистотами. Безусловно, обратный клапан помогает в работе канализационной системы, однако, как и любое другое устройство он не вечен, а значит его достойной альтернативой вентиляционной системы нельзя.

Какие проблемы канализации решает фановая труба / Фановые трубы / Предназначение труб / Публикации / Санитарно-технические работы

При монтаже канализационной системы в частном доме может возникнуть вопрос о том, надо ли использовать фановую трубу, ведь она считается необязательным элементом трубопровода. Рассмотрим, какую роль играет фановая труба для канализации, и в каких случаях по сантехническим нормам ее установка является необходимой.

Фановая труба – что это такое

Для начала – небольшой ликбез. Фановая труба – это элемент канализационной системы, который устанавливается сверху на стояке, чтобы соединить трубопровод с атмосферой. Через него из труб выводятся накопившиеся газы и устраняется разреженность внутри канализации.

Если не установлена фан труба, то во время слива большого объема сточных вод в трубопроводе может создаваться давление, которое разрушает гидрозатвор в сифонах и унитазах. Проще говоря – вытягивает из них остатки воды, которые не дают канализационным «ароматам» проникать в помещение. Из-за этого в дом начнет поступать неприятный запах стоков, и его не устранить никаким способом, кроме установки фановой трубы.

Важно! Вентиляционный стояк выводят на крышу. Недопустимо для этих целей использовать чердак, даже если он нежилой.

Нельзя выводить конец фан. трубы рядом с балконом или окнами, так как при боковом ветре запахи попадут в дом

В каких случаях устанавливают фановый стояк

По нормам СНиП установка данного вентиляционного элемента является обязательной в одном из следующих случаев:

1. Если стояк в доме (или на верхнем этаже) имеет диаметр 50 мм.
2. Если в частном доме 2 и более этажа, на каждом из которых есть свои санузлы.
3. Если дом оснащен бассейном или иными водными сооружениями, дающими большой одновременный слив воды.
4. Если канализация в доме местная, а септик расположен недалеко от здания (менее 8 метров).
5. Если при монтаже канализации трубопровод положили с неправильным уклоном (из-за ошибок строителей либо по объективным обстоятельствам).
6. Если дом используется непостоянно.

Разберем каждый пункт подробнее.

Фановая труба является продолжением канализационного стояка, поэтому покупать их надо одного диаметра

Малый размер стояка

Для канализации обычно используют фановые трубы диаметром 110 мм. Они стыкуются с санприборами, чей диаметр отверстия меньше: в унитазах – 70 мм, ваннах и иных конструкциях – 50 мм. При сливе в трубопроводе остается запас воздуха, который предотвращает разреживание. Если же размер стояка меньше 110 мм, к примеру, совпадает с размером отверстия унитаза, то ситуация ухудшается. При сливе бачка вода вытесняет из трубы весь воздух, из-за чего может возникать вакуум. Он затягивает воду из гидрозатворов, пропуская в помещение запахи стоков.

Важно! По СНиП не допустимы стояки, диаметр которых меньше диаметра сантехнических приборов.

Запах канализации может появиться в квартирах многоэтажки, если жильцы последнего этажа при ремонте заменят старую чугунную фановую трубу пластиковой меньшего размера, не подозревая, что ухудшают систему вентиляции канализации всего подъезда. Конечно, тонкий стояк легче спрятать в короб, но от этого пострадают жильцы с нижних этажей. Как только кто-то выльет в унитаз ведро воды, трубопровод не успеет закачать количество воздуха, необходимое для ликвидации давления. Слабейший из гидрозатворов автоматом иссушится, а жильцы этой квартиры почувствуют весь букет канализационных «ароматов».

Пластиковые элементы гораздо надежнее чугунных, так как не подвержены коррозии и не склонны к  образованию осадка внутри

Если такая ситуация произошла в вашем доме – нужно поговорить с жильцами, проводившими ремонт. А коль виновные откажутся вернуть на место 110-миллиметровую трубу – жалуйтесь на них в организацию, которая занимается обслуживанием здания.

Большое количество санузлов или наличие бассейна

Если в доме на каждом этаже есть ванна, унитаз или душевая кабина, жильцы могут одновременно пользоваться несколькими приборами. При сливе такого объема даже стояк нормального диаметра не успеет закачать воздух, так как стоки полностью перекроют сечение. И в этот момент вакуум начнет засасывать воду из гидрозатвора, пропуская запахи в помещения.

Такая же ситуация произойдет и в доме с бассейном. Когда его начнут сливать, вода моментально заполнит всю канализацию. Давление в системе вырастет, трубопровод начнет «чавкать» и булькать. Эти звуки будут слышны из всех сантехнических приборов. И тут же появится неприятный запах.

Поэтому в домах с обилием сантехники или бассейном устанавливать фановую трубу надо обязательно.

Совет! Фановый стояк затягивает воздух лучше, если он установлен в конце канализации, а не в начале.

В больших домах рекомендуют устанавливать несколько вентиляционных стояков

Нарушения в монтаже канализации

Если размеры участка не позволяют отнести септик или сливную яму на расстояние более 8 метров от дома, то без фановой вентиляции не обойтись. Биологические процессы, происходящие внутри конструкции, сопровождаются огромным количеством выделяемых газов, которые будут при малейшей возможности стремиться в помещения.

Проблемы с запахом возникнут и в том случае, если при монтаже канализации не сохранялся правильный уклон трубопровода. Для наружной и внутренней разводки существуют свои стандарты уклона.

При избыточном уклоне одномоментный слив большого количества стоков легко срывает водяные затворы. Причем он не только высасывает воду из сифонов, но может даже спровоцировать выстрел гидрозатвора, так как воздух внизу стояка выдавливается в сантехнические приборы. Хозяева увидят это по гейзеру, бьющему из унитаза или ванны.

При монтаже обратного клапана следят за тем, чтобы стрелка-указатель на приборе указывала в ту сторону, куда идет сток нечистот

Недостаточный угол уклона создает засоры, так как твердые частицы стоков успевают выпасть в осадок на стенках трубопровода. Сечение труб уменьшается, жидкость заполняет их целиком. А отсюда – вакуум. В такой ситуации помочь может обратный клапан. Для фановых труб в 110 мм его производят в нескольких вариантах (врезной, наружный и пр.). Клапан блокирует обратный ход стоков или запахов, реагируя на изменение давления в трубопроводе. Его рекомендуют ставить и в домах временного проживания, так как в момент долгого отсутствия жильцов гидрозатворы могут пересохнуть, и запах септика распространится по жилищу.

Установка обратного клапана также спасет от неприятных запахов жильцов нижних этажей многоквартирных домов, если общий стояк засорится.

Очевидно, что фановая труба не будет лишней в системе канализации, так как она страхует хозяев от проблем с вентиляцией внутри системы.

Видео-советы по монтажу фанового стояка в частном доме

Видео-ответ: почему в квартире пахнет канализацией

Вытяжной вентилятор для ванны/кухни — Крышный вентилятор с удлинителем

Рейтинг 4,86 ​​ из 5 на основе 43 оценок покупателей

(43 отзыва покупателей)

$41,95 – $ 114.95

• Качественная конструкция из тяжелых Предварительно окрашенная оцинкованная сталь калибра 28, доступна в черном или коричневом цвете
• Предназначен для использования с вытяжными системами для ванных комнат и кухонь
• Поставляется со встроенным откидным клапаном для предотвращения обратной тяги
• Включает съемный ¼ экран для предотвращения доступа к колпаку птиц и многих насекомых
• Эта модель включает в себя удлинитель трубы длиной 3 дюйма под фланцем для соединения с гибкими трубками, см. нашу серию BKP для модели без удлинителя трубы
• Доступно для размеров труб от 4 до 10 дюймов

 Сравнить

Добавить в предложение

• Описание

• Скачать
  PDF

• Спецификация
  Лист

• вопросы и ответы

• Отзывы

• Описание

• Скачать PDF

• Спецификация

• вопросы и ответы

• Отзывы

Описание

Вентилятор FAMCO BKXP для ванной комнаты / кухонный вытяжной крышный вентилятор с удлинителем предназначен для использования с вытяжными системами ванных комнат или кухонь. Этот установленный на крыше вентиляционный клапан оснащен встроенным шарнирным клапаном для предотвращения обратной тяги, а также съемным ¼ экраном для предотвращения доступа птиц и многих насекомых к капоту. Качественная конструкция из прочной предварительно окрашенной оцинкованной стали, доступная в черном или коричневом цвете. Эта модель включает в себя удлинитель трубы длиной 3 дюйма под фланцем для соединения с гибкими трубками, см. нашу серию BKP для модели без удлинителя трубы. Этот вентиляционный канал не предназначен для подключения сушилки на крыше.

Вентилятор FAMCO BKXP для ванной комнаты / кухонный вытяжной крышный вентилятор с удлинителем подходит для труб диаметром от 4 до 10 дюймов. Вентилятор FAMCO BKXP для ванной комнаты / кухонный вытяжной крышный вентилятор производится компанией FAMCO в США и поставляется с 1-летней гарантией на дефекты продукта и качество изготовления. Если у вас есть какие-либо вопросы об этом продукте, обратитесь к часто задаваемым вопросам выше или свяжитесь с нами.

Посмотрите видео о продукте на YouTube.

Скачать PDF

Спецификация

Печать спецификации

Вопросы и ответы клиентов

На какой максимальный CFM рассчитан 10-дюймовый вентиль?

1. Вопрос
   На какой максимальный CFM рассчитан 10-дюймовый вентиль?

   ответь сейчас

   Вопрос задан 22 августа 2021 г. 5:45

   А

   Рекомендуется для использования до 1000 CFM

Будут ли они работать на плоской крыше, в дождь с сильным ветром? И можно ли его использовать как вентиляцию сушилки?

2. Вопрос
   Будут ли они работать на плоской крыше, в дождь с сильным ветром? И можно ли его использовать как вентиляцию сушилки?

   ответь сейчас

   Вопрос задан 19 августа 2021 г. 9:55

   А

   Нет — этот вентиляционный клапан предназначен для крыш с уклоном 1/12 — 12/12 и не рекомендуется для использования на плоских крышах.

Можно ли использовать 6-дюймовую жесткую трубу?

3. Вопрос
   Можно ли использовать 6-дюймовую жесткую трубу?

   ответь сейчас

   Вопрос задан 30 мая 2021 г. 13:13

   А

   Да, если вы придумаете, как подать его через отверстие в основании фланца. Как правило, при таком методе установки вы заказываете наш 8-дюймовый размер и протягиваете 6-дюймовую трубу через вентиляционное отверстие (вам может понадобиться еще больший размер в зависимости от уклона крыши).

у меня есть старая кухня 1960 года с потолочным вентилятором, который я хотел бы заменить, используя около 350 кубических футов в минуту, вентиляционная труба от вентилятора до крыши представляет собой оцинкованное квадратное вентиляционное отверстие, на что я могу заменить вентилятор и вентиляционное отверстие?

4. Вопрос
   у меня есть старая кухня 1960 года с потолочным вентилятором, который я хотел бы заменить, используя около 350 кубических футов в минуту……

   Подробнее ответьте сейчас

   Вопрос задан 27 мая 2021 г. 13:02

   А

   В настоящее время мы не производим крышные вентиляционные отверстия для окончаний квадратных воздуховодов.

С шагом 10/12 будет ли крышка демпфера оставаться закрытой на ветру и в дождь, когда она не используется?

5. Вопрос
   С шагом 10/12 будет ли крышка демпфера оставаться закрытой на ветру и в дождь, когда она не используется?

   ответь сейчас

   Вопрос задан 9 мая 2021 г., 5:28

   А

   Это будет зависеть от направления ветра, положения вентиляционного отверстия на крыше и формы вашей крыши. Если у вас были проблемы с другими вентиляционными отверстиями в том же месте, это вряд ли изменится. Этот продукт можно использовать на любой крыше с уклоном от 1/12 до 12/12.

Я хочу приобрести крышный люк BK8X. Будет ли это работать на крыше с уклоном 4/12?
Спасибо.

6. Вопрос
   Я хочу приобрести крышный люк BK8X. Будет ли это работать на крыше с уклоном 4/12?
   Спасибо.

   ответь сейчас

   Вопрос задан 5 марта 2021 г., 7:58

   А

   Да — эти вентиляционные отверстия рекомендуются для всех шагов от 1/12 до 12/12.

hvac — Если я уменьшу канал вентилятора для ванны с 6 дюймов до 4 дюймов в точке выпуска, повлияет ли это на противодавление или CFM?

Если я уменьшу воздуховод вентилятора для ванны с 6 дюймов до 4 дюймов на длину 5 дюймов в точке выпуска, будет ли это иметь какое-либо значимое влияние на противодавление или куб. фут/мин?

Стоит ли вообще использовать 6-дюймовый воздуховод на большей части участка, если в конце он уменьшится до 4-дюймового?

У меня есть вытяжной вентилятор Panasonic, который компенсирует и работает быстрее, чтобы поддерживать CFM, если в воздуховоде есть противодавление. Я хотел бы, чтобы вентилятор работал как можно медленнее, чтобы сэкономить энергию и уменьшить шум. Я не могу без больших затрат заменить 4-дюймовый выпускной патрубок, который вентилятор использует для выхода на чердак, поэтому я пытаюсь выяснить, действительно ли это имеет значение.

Воздуховод от вентилятора представляет собой изолированный гибкий воздуховод. 4-дюймовый воздуховод, который нужно пройти жалюзи жесткие.

Ссылки, которые я уже нашел по теме, не совсем ясны в этом вопросе.

What Happens to Air Flow in Ducts When Size Changes?

• HVAC
• вытяжной вентилятор

2

Вы сокращаете площадь на более чем наполовину (6-дюймовый снаряд в 2,25 раза больше площади 4-дюймового раунда), так что конечно это окажет влияние.

Похоже, у вас на самом деле нет выбора, или вы не хотите/не можете обновиться до 6 дюймов. ниже на 6 дюймов до упора. Если это слишком много и слишком раздражает, вы всегда можете вернуться к большим затратам на обновление дыры в стене.

2

Полностью уменьшит поток воздуха. Это не уменьшит воздушный поток так сильно, как если бы весь пробег был меньшего размера.

Поскольку редукторы недороги и их легко найти, вы можете установить их так, как вы описываете. Затем, если вы считаете, что производительность не на высоте, поработайте над заменой внешнего вентиляционного отверстия на 6 дюймов в этот момент.

Да уменьшит.

Давайте сделаем расчет CFM, чтобы знать.

Сколько CF занимает ваша ванная комната,

Квадратные футы x Высота.

Ключевым здесь является воздухообмен.

Допустим, вентилятор имеет мощность 100 кубических футов в минуту, а ванная комната — 300 кубических футов в минуту.

Воздухообмен займет 3 минуты.

Если поток уменьшится на 50%, у вас будет 50 CFM, и воздухообмен в помещении займет 6 минут.
