Прокладка труб отопления в частном доме: схемы монтажа

Проектируя систему отопления в частном доме, мы должны особое внимание уделить тому, каким образом будет осуществляться прокладка труб отопления. Существуют различные способы и схемы прокладки и крепления трубопроводов – выбор зависит от условий, планировки здания, материала, из которого оно возведено, финансового бюджета и пожеланий владельца. Например, установка труб в деревянном доме имеет свои тонкости, которые отличают её от прокладки в каркасном здании. Большую роль играет также материал, из которого изготовлены трубы, климатические условия, схема разводки и прочие нюансы.

Прокладка трубопроводов снаружи здания

Прокладка труб отопления снаружи здания может осуществляться либо в земле, либо над землёй. Сейчас в основном используются полипропиленовые трубы, поэтому удобней прокладывать их в земле – таким образом мы сумеем избежать нагромождения излишних коммуникаций на нашем участке.

Полипропиленовые изделия не поддаются коррозии, при замерзании внутри воды они не лопаются – это делает их идеальным объектом для прокладки в земле.

Расположение трубопроводов в земле осуществляется двумя методами:

• Канальный метод – для укладки в земле устраиваются специальные каналы. Они могут быть следующими:

• Непроходные – такой тип укладки в земле не даёт возможности доступа к трубопроводу.
• Полупроходные – этот тип используют тогда, когда нужен редкий доступ к трубам.
• Проходные – если мы укладываем в земле большое количество коммуникаций и нам необходимо обеспечить возможность быстрого и частого доступа к ним.

• Бесканальный метод – прокладка труб осуществляется непосредственно в земле. Это усложняет ремонтные работы, если в них возникает необходимость, но значительно сокращает расходы на укладку. Свойства полипропиленовых труб дают возможность применять такой метод без опасности их разрушения в грунте.

Следует учесть, что пряча магистраль в грунт, необходимо маркировать место прокладки, чтобы случайно не повредить её при выполнении земляных работ на участке. Ещё одним важным условием является расположение всех коммуникаций в грунте ниже точки промерзания – таким образом больше шансов избежать замерзания воды в контуре.

Прокладка трубопроводов внутри здания

• После монтажа наружной магистрали осуществляем монтаж системы внутри здания. Существуют следующие способы, которыми осуществляется установка коммуникаций в частном доме:
• Открытый – в этом случае коммуникации располагаем методом наружного крепления к стене. Такие схемы выгодны при использовании труб в виде прямых отрезков – трубы в бухтах при таком метода смотрятся неэстетично. Открытый способ применим при проектировании отопления в деревянном доме.

• Закрытый, при котором прячем коммуникации в стене.
• Закрытый, при котором прячем коммуникации в пол. Эта схема используется, например, при устройстве водяного пола с подогревом.
• Закрытый, при котором прячем контур в специальные декоративные элементы, вроде коробов из вагонки или гипсокартона, которые монтируются на стене. Эта схема может применяться в деревянном или каркасном частном доме.

Открытая схема монтажа требует, чтобы крепления к стене были настолько частыми, чтобы позволить избежать провисания коммуникаций. Необходимо знать, что наряду с жёсткими, используются и скользящие крепления – они необходимы для того, чтобы компенсировать температурное расширение полипропилена. Жёсткие крепления к стене используются обязательно в местах подключения к стоякам.

Схема монтажа магистрали отопления в деревянном частном доме должна учитывать усадку деревянных стен, которая происходит со временем. Поэтому удобнее всего применять открытый метод монтажа. Если есть желание сделать коммуникации невидимыми глазу, можно расположить их в межэтажных пространствах либо прятать в пол. Если мы применяем в деревянном частном доме скрытую прокладку, необходимо обеспечить доступ к каждому соединению системы – это необходимо для проведения ремонтных работ.

Существует также вариант разместить их в специальном коробе из вагонки или гипсокартона. В таком случае монтируем из металлического профиля каркас, крепим его к стене, внутри располагаем контур отопления. Снаружи обшиваем вагонкой, гипсокартоном либо другим облицовочным материалом. Все крепления осуществляем при помощи самонарезов. Такая схема даёт возможность простого доступа к любому участку контура.

При монтаже системы в каркасном частном доме может использоваться та же открытая схема. Проводить трубопровод через каркасные стены можем, проделывая в них небольшие отверстия, прокладывая контур и замазывая цементом. Либо можем спрятать коммуникации в пространство между каркасной стеной и гипсокартонным финишным покрытием. Как вариант можно предложить декоративный короб из гипсокартона, аналогичный тому, который предлагался для использования в деревянном здании.

Если речь идёт не о деревянном доме, можем использовать скрытое расположение трубопровода в стенах. Пошагово процесс выглядит следующим образом:

• Выполняем на стенах разметку, по которой будем укладывать контур.
• При помощи перфоратора выдалбливаем в стене штробы.
• Необходимо учесть коэффициент расширения полимерных изделий – для этого снабжаем их компенсаторами.
• Укладываем контур в штробы, используем крепления на клипсах при помощи дюбелей, выполняем все соединения.
• Необходимо обеспечить утепление контура для компенсации теплопотерь, которые возникают при использовании такого метода.

• Проверяем систему на герметичность, пустив по контуру воду. При необходимости устраняем течи, если они есть.
• Убедившись в полной герметичности системы, замазываем каналы раствором из цемента.
• Необходимо обеспечить доступ ко всем соединениям для проведения ремонтных работ в случаем возникновения необходимости.

Такой способ неудобен тем, что мы не имеем свободного быстрого доступа к любому участку магистрали. Возникновение течи на замурованном участке может создать серьёзные проблемы, устранение которых будет довольно трудоёмким.

Скрытый способ укладки трубопровода в пол выполняется аналогично тому, который был описан для стен. Он состоит из следующих этапов:

• Выполняем на полу разметку укладки трубопровода.
• Вырезаем при помощи перфоратора штробы – следим за тем, чтобы их глубина была больше диаметра контура.
• Укладываем контур в вырезанные каналы и тщательно утепляем.

• Проверяем систему на герметичность, пустив в контур воду.
• Убедившись в герметичности всех соединений, замазываем каналы цементным раствором. Необходимо, чтобы толщина и прочность цемента позволяли выдержать вес человека – в противном случае есть вероятность повредить трубу.
• По верху кладём финишное покрытие – ламинат или линолеум.

Заключение

Выполняя прокладку трубопровода в частном доме, необходимо учитывать следующие факторы:

• Материал, из которого построено здание.
• Материал, из которого изготовлены трубы (по возможности следует использовать полимерные изделия).
• Планировку здания.
• Климатические условия.

• Схему разводки.
• Эстетические вкусы хозяев жилья.

Все вышеперечисленные факторы, а также многие другие нюансы влияют на то, каким методом прокладки трубопроводов стоит воспользоваться. От правильного выбора будет зависеть не только эстетика помещений, но и эффективность работы системы отопления, удобство её эксплуатации, сервисного обслуживания и ремонта.

Утепление труб в земле: водопроводных, канализационных

При необходимости прокладки трубы вне зданий разумнее всего размещать их в земле. Однако такой вариант требует дополнительной защиты трубопровода – от холода и влаги.

Утепленная насыпными материалами труба в траншее

Делается это для продления срока его службы, а также для предотвращения замерзания протекающей внутри жидкости.

Cодержание статьи

Зачем изолировать?

При прокладке трубы вне здания на нее (и на протекающую внутри среду) может негативно воздействовать влага и низкие температуры. Вдобавок некоторые материалы (полимерные) быстрее приходят в негодность и теряют свои качества при прямом воздействии солнечных лучей.

Также трубопровод может быть поврежден и от действий (преднамеренных или непреднамеренных человека).

Трубы предпочтительно прокладывать в земле по следующим причинам:

1. Чтобы предотвратить упомянутые выше негативные факторы.
2. Чтобы не создавать сеть коммуникаций (которая будет занимать место, мешать проходу/проезду) на поверхности.

При прокладке линии под землей актуальными остаются следующие опасные факторы:

1. Возможность замерзания протекающей внутри жидкости.
2. Возможность коррозии самой трубы – от воздействия влаги.

Первый фактор актуален зимой: глубина промерзания грунта в большинстве российских регионов достигает (и превышает) 1 метр. То есть для того, чтобы протекающая среда в мороз не замерзала – трубы следует укладывать в земле глубже этого показателя.

Зачастую это неудобно: так усложняется дальнейшее обслуживание линии (при необходимости проверки или ремонта придется выкапывать глубокую траншею), и увеличивается стоимость и сроки проведения земляных работ при прокладке.

О важности утепления трубопровода (видео)

Об опасности отсутствия изоляции

В земле прокладываются трубы водоснабжения и канализации – как муниципальные (идущие от и к многоквартирным жилым домам), так и для частных домов и различных промышленных построек. Использовать утеплитель нужно в обоих случаях – поскольку внутри этих линий протекает вода.

Зачастую трубопровод укладывается в земле на глубине, которая не превышает глубину промерзания грунта. Как результат – в сильный мороз жидкость в трубе может замерзнуть, особенно если она не протекает постоянно и под большим давлением.

Причем замерзает она очень быстро – не пройдет и часа, как внутри образуется ледяная пробка.

Поскольку трубопровод проложен в земле – для ее устранения придется раскапывать траншею, искать промерзшее место и отогревать его. И все это – в мороз. Причем при этом в доме не будет работать канализация или водоснабжение (смотря какая линия «сядет»).

Помимо неприятностей оттого, что в доме перестанет работать канализация или водопровод, при возникновении ледяной пробки возникает еще и вероятность того, что труба лопнет. Происходит это потому, что при замерзании влага расширяется, то есть лед займет больше места, чем вода. Как следствие – стенки трубы могут не выдержать.

Устранение этой проблемы – задача еще более сложная и менее приятная, чем отпаривание замерзшего участка. Зимой, в мороз, придется не просто раскопать траншею (причем не небольшую, а по всей линии пролегания трубы – чтобы найти поврежденную часть) – но еще и починить саму трубу. Зачастую это возможно осуществить только полной заменой треснувшего сегмента.

Чем изолировать?

Утепление трубопроводов, прокладываемых в земле, может выполняться несколькими способами:

1. Греющий электрокабель.
2. Теплоизоляционные материалы, которые надеваются или оборачиваются вокруг трубы.
3. Насыпные материалы, которыми закапывается траншея.
4. Теплоизоляционная краска.
5. Напыление ППУ.

Нередко (а скорее наоборот – очень часто) упомянутые выше способы комбинируются, особенно в регионах, где зимы затяжные, и/или очень холодные.

Применение электрокабеля

Утепление с помощью электрического кабеля – вариант сравнительно новый. По сравнению с другими двумя – более затратный. Чаще всего такое утепление используется в частном жилом строительстве.

Суть технологии заключается в использовании кабеля, который нагревается при прохождении через него тока. Он может как обматываться вокруг трубы, так и помещаться внутри нее.

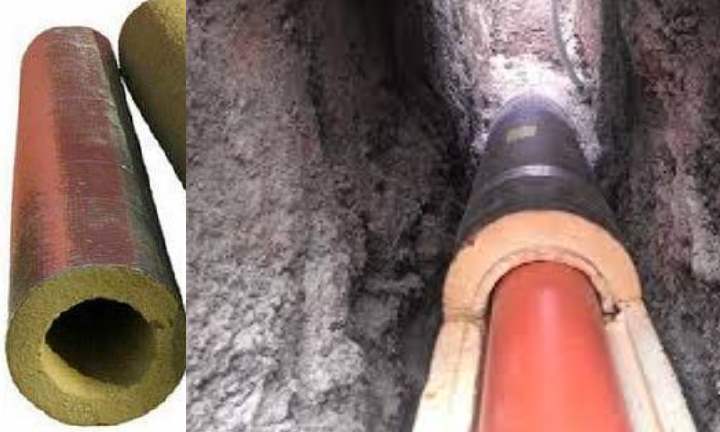

Труба с фольгированным утеплением в траншее

Из положительных сторон:

• возможность регулировать температуру кабеля, следовательно – и расход электричества;
• возможность настройки автоматического включения/выключения системы в зависимости от температуры;
• простой и быстрый монтаж (по сравнению со всеми остальными технологиями утепления).

Возможность регулировки и автоматического включения-выключения имеется не у всех систем. Такие варианты стоят дороже, однако в результате позволяют экономить на оплате электричества: если на улице -5 – не обязательно включать обогрев на полную мощность.

В плане монтажа такая система предельно проста: кабель просто обматывается вокруг трубы, после чего – подключается к электросети. Причем не имеет значения, прямой это участок, поворотный, или участок с ответвлением.

Среди недостатков такого решения:

• увеличение расходов на оплату электроэнергии;
• зависимость от стабильности работы электросети;
• дополнительная нагрузка на электросеть.

Использование кабеля не всегда разумно в домах со старой проводкой, или в регионах, где наблюдаются перебои с электроэнергией. «Севшее» напряжение или отсутствие электричества приведет к тому, что в сильный мороз трубы могут остаться без теплозащиты.

Как результат – жидкость может быстро замерзнуть. С другой стороны – после восстановления электричества лед в трубе растает, поскольку кабель снова нагреется.

В идеале применять такое утепление в сочетании с любым из других вариантов на тот случай, если труба все-таки замерзнет. В этом случае не придется раскапывать траншею: достаточно будет просто включить обогрев, и лед внутри растает.

Использование кабеля для обогрева трубы (видео)

Теплоизоляционные материалы

Этот вариант часто используется при прокладке новой линии. Выполняться может двумя способами:

1. Скорлупа – жесткое изделие, состоящее из двух сегментов, которые надеваются на участок трубы.
2. Рулон – такой материал обматывается вокруг трубы и фиксируется сверху с помощью проволоки.

Утеплитель может изготавливаться из любого теплоизоляционного материала:

1. Пенопласт.
2. ЭППС.
3. Минераловатные материалы.
4. ППУ.
5. Вспененный каучук.
6. Вспененный полиэтилен.

Зачастую сверху такой утеплитель дополнительно защищается слоем оцинкованной стали, пластиковым кожухом, или же просто полиэтиленовой пленкой. При прокладке в земле это актуально, чтобы предотвратить повреждение самого теплоизолятора, а также защитить материал от контакта с влагой.

Утепление трубы в земле пенопластовой скорлупой

Из минусов такого утепления – сложность обработки поворотных участков: скорлупа предназначена только для надевания на прямую трубу. Как вариант – такие части трубопроводов (повороты, перепады диаметра, разветвления и так далее) можно утеплять рулонными материалами.

Насыпные материалы

Самый простой способ – это засыпка траншеи, в которой пролегает труба, материалами, которые хуже пропускают влагу и холод, чем обычная земля. Это может быть:

1. Керамзит.
2. Вермикулит.
3. Песок (как отдельно, так и с опилками).
4. Гранулированный пенополистирол (шарики из пенопласта).
5. Эковата.

Такое утепление обходится недорого, и выполняется предельно просто. Для предотвращения контакта с влагой перед засыпкой можно выстелить дно и стенки траншеи полиэтиленовой пленкой (особенно актуально, если применяются опилки).

Из минусов можно выделить невысокую эффективность малого слоя: для действенной теплоизоляции такой утеплитель должен засыпаться толстым – в несколько десятков сантиметров – слоем. По этой причине этот вариант практически всегда выступает в качестве дополнительного к любому из других.

Теплоизоляционная краска

Применение теплоизолирующей краски – вариант не самый эффективный: отдельно этот материал серьезным барьером для холода не является. Однако при прокладке в земле ее слой может стать дополнительной защитой при контакте с влагой.

Окрашенная теплоизолирующей краской труба (справа)

Краска такого типа может быть следующих марок:

1. Корунд.
2. Астратек.
3. Броня.

Наносится этот материал так же, как и обычная краска: кистью на поверхность трубы, для увеличения эффективности – в несколько слоев. После полного застывания покрытия сверху можно использовать скорлупу, или любой другой способ утепления.

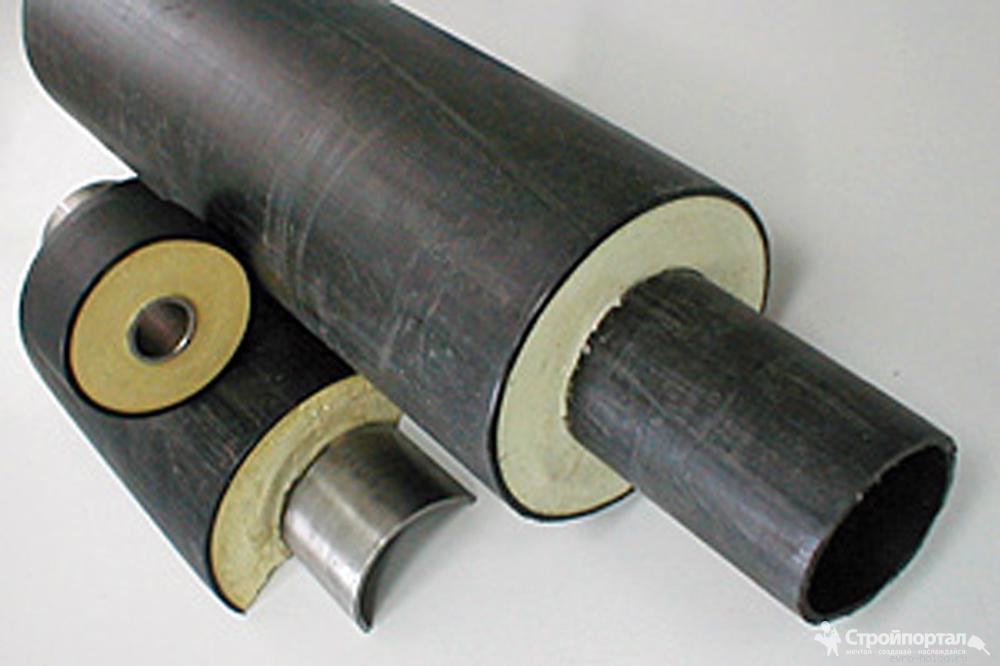

Напыление ППУ

Вариант относительно новый и дорогой, и подходит в основном для труб большого диаметра. Технология заключается в распылении жидкого пенополиуретана на поверхность трубопровода. Застывая, этот материал образует плотную корку, которая обладает одними из самых лучших показателей теплопроводности (0.02-0.03 Вт/мК).

Застывший ППУ не подвержен коррозии, не боится влаги, не «интересует» насекомых и животных. Среди прочих теплоизоляторов – он является явным лидером.

Из недостатков такой технологии – сравнительная дороговизна и возможность выполнения только профильными организациями: оборудование для напыления стоит дорого, и требует знаний для эксплуатации.

Прокладка полипропиленовых труб в земле для водопровода своими руками: видео

О каком комфорте и уюте можно говорить, если в доме отсутствует водопровод и канализация. К сожалению, не только дом нуждается в подводе и отводе воды. Такая же система прокладки труб понадобится и для теплиц, и для сада, огорода или любого промышленного сооружения. Отсюда, потребность в качественной прокладки трасс.
Существуют такие трубы, которые удовлетворят абсолютно каждое требование прокладки трубопровода под землей. Речь пойдет о трубах из полипропилена.

Какие трубы выбрать

Трубы из стали и чугуна уже давно считаются неактуальными. Они легко поддаются коррозии и внешним факторам, хоть их отличительной чертой и считается механическая прочность.

Преимущества полипропиленовых труб

Сейчас к прокладке под землей трубопровода предъявляют жесткие условия, среди которых:
• простота и надежность;
• прочность по отношению к механическим воздействиям;
• химическая инертность;
• несложная эксплуатация;
• отсутствие нужды в проведении частых ремонтных работ или замена дефектных частей.
Всем этим требованиям идеально подходят трубы из полипропилена, применяющиеся в разных областях. Они показывают высокую работоспособность и эффективность абсолютно в любых условиях.

Чем отличается использование полипропиленовых труб?

Самый оптимальный вариант использования полипропиленовых труб — это прокладка канализационной системы для дачного участка, подача воды для бытовых потребностей, для полива огорода или в теплицу.
Если говорить о положительных сторонах использования подобных труб, то стоит сказать об:
• их непоколебимости по отношению к коррозии и прочим механическим воздействиям;
• простоте их установке, которая не требует много времени;
• возможности их применения с целью подачи питьевой воды;
• их надежности и прочности.

прокладка водопровода из полипропиленовых труб в землепрокладка трубопровода из полипропилена

Предварительные работы по монтажу

Предварительные работы перед непосредственной прокладкой включают в себя разработку проекта. Стоит уделить внимание состоянию и типу грунта, его рыхлость, площадь территории, где будет идти прокладка.
Потом, уже, отталкиваясь от этого, надо определиться с типом прокладки. Есть традиционный, траншейный и бестраншейный.

прокладка трубопроводов из полипропиленовых труб

К традиционному способу прибегают чаще всего. Для начала размечается территория, подготавливается траншея необходимых размеров. Вам понадобятся шнур для разметки и лопата.

прокладка полипропиленовых труб в грунте

Как только траншею выкопали, её дно засыпают песком и уплотняют.
К бестраншейному методу прибегают в том случае, когда на территории есть постройки или дорожки, навредить которым нельзя. Существует способ, при котором представляется возможным проложить новые трубы не затрагивая старые. Но для этого нужна специальная строительная техника.

примеры работ по прокладке полипропиленовых труб

Условия проведения по нормативным документам

Любой трубопровод прокладывается согласно определенным нормам. Что необходимо знать при прокладке полипропиленовых труб?

прокладка трубопроводов водоснабжения из полипропиленовых труб

Обязательно должна учитываться точка промерзания грунта. Как правило, она располагается на глубине 1,4 метра. Если же трубы будут проложены на меньшем уровне, то зимой вы не сможете ими пользоваться, поскольку вода просто замерзнет.
На прокладку труб влияет тот факт, расположены ли рядом какие-либо строения (трасса, магистраль, различные сети и т.д.). Если вы сами полностью не уверены, то всегда можете обратиться за помощью к строительной фирме.

прокладка системы отопления из полипропиленовых труб

Прокладывая полипропиленовые трубы надо соблюдать следующие пункты:
1. Первым делом подготавливается траншея, чей диаметр должен превышать диаметр самой трубы.
2. На дно засыпается песок толщиной 50-100 мм и потом уплотняется.
3. Прокладку необходимо начинать от здания.
4. Чтобы соединить между собой отдельные элементы надо использовать специальную смазку.
5. Если ведутся работы по прокладке канализации, но должен быть уклон в два см на каждый метр трассы.
6. Когда трубопровод уложен, то его надо присыпать песком и утрамбовать по бокам.
7. В конце полипропиленовые трубы надо подсоединить к общей магистрали.

С какими проблемами можно столкнуться при монтаже?

Структура грунта может не позволить выкопать траншею на нужной глубине. Поскольку зимой грунту свойственно промерзать, то это может повредить трубы. Или же на участке могут попасться строения, которые просто невозможно обойти.

прокладка наружного водопровода из полипропиленовых труб

Но имеются методы, которые помогут справиться с этими трудностями.
1. Если почва оказалась чересчур рыхлой или твердой, то поможет прокол. В этом случае первой укладывается стальная труба, а потом в неё уже монтируется полипропиленовый трубопровод.
2. Если промерзает грунт, то можно использовать греющий кабель по длине всей трассы. Это, конечно, дело затратное, но все лучше, чем потом постоянно ремонтировать лопнувшие трубы.
3. Если на пути трубопровода оказалось неприкосновенное строение, то всегда можно прибегнуть к бестраншейному методу прокладки.

Бестраншейная прокладка

Бестраншейная прокладка труб

У этого способа есть свои неоспоримые плюсы.
• понадобится меньше времени и денег;
• вред для окружающей среды минимальный;
• отсутствует необходимость в уничтожении зеленых насаждения и разрушении асфальта.

На сегодняшний день известно о применении следующих методов.
• санация. Это процесс замены старых труб новыми. Работы выполняют в два метода:
• релайнинг. В этом случае в старую трубу протягивают новую.
• реновация. Реновацией называют технологию, когда старая труба уничтожается в одно время с прокладкой новой. Используется только в том случае, когда пропускная способность не выдерживает.

технология прокладки полипропиленовых труб

Если диаметр трубы не превышает 150 мм, то используют прокалывание. Работу надо проводить в несколько этапов.
• с двух сторон трассы роются котлованы;
• в один помещают гидравлический домкрат, который толкает небольшую стальную трубу со стальным наконечником;
• во время проталкивания труба начинает наращиваться и в неё вводится полипропиленовая труба;
• когда прокол закончен, трубопровод подключают к нужной системе.

Такой метод удобен при прокладке полипропиленовых труб на небольшую дистанцию. Например, под домом, трассой, огородом и так далее.

Глубина прокладки водопроводных труб в земле: полипропиленовых, стальных

Существуют закрепленные нормативы того, на какой глубине должен быть проложен водопровод. Глубина залегания магистрали зависит от географии местности, климата и состава грунта.

Статьи по теме:

Являясь одним из этапов строительства, прокладка водоснабжения имеет свои правила, которые требуется соблюсти для того, чтобы вода всегда была в доме. Одна из причин неисправности канализации и снабжающей магистрали – замерзание в зимнее время. Чтобы водопровод служил долго и надежно, важно знать, на какую глубину в грунт следует укладывать трубы.

Прокладка водопроводных труб в земле

Как определить глубину прокладки водопроводных труб

Параметры прокладки труб в земле стандартизированы и закреплены в СНиП 2.04.02-84. Отдельные нормативы СП 40-102-2000 для полимерного водопровода введены позже и дополняют указанный нормативный документ.

В обоих документах фигурирует значение 0,5 м ниже уровня, на котором земля охлаждается до нулевой температуры в зимнее время. Указанное значение считается до низа прокладываемой трубы. Глубина, до которой земля промерзает до отрицательных температур, зависит от двух факторов:

• географическая широта и суровость климата;
• состав грунта.

Усредненные показатели глубины земли, при которой температура может опускаться до 0 градусов С:

• южные регионы — 0,85 м;
• центральные регионы — 1,6 м;
• регионы с суровым климатом — 2,75 м.

В свою очередь, состав грунта может давать колебания значений промерзания на 0,6 м.

Поправка: эти нормативные значения приняты в 1984 году, когда глобальный климат находился на очередном этапе похолодания. Поэтому данные значения имеют предельный характер: т.е. на этих глубинах земля гарантировано не промерзнет никогда, даже в самые суровые зимы.

Рассмотрим температуру земли на глубине 1,6 м в зимний и весенний период в центральном регионе на примере Московской области и в зоне с суровым климатом на примере Хабаровского края.

Таким образом, на глубине 1,6 м температура почвы в зимние и весенние месяцы приближается к 0 градусов, однако не переходит в отрицательные значения. Водопровод может быть положен на этой глубине без дополнительного утепления.

В Хабаровске земля на глубине 1,6 м имеет отрицательную температуру в течение четырех месяцев в году. Водопровод прокладывают глубже и дополнительно утепляют.

На практике редкие домовладельцы укладывают водопровод на столь большую глубину. Часто можно увидеть утепленные трубы, идущие над землей. При этом все знают, что вода в них не замерзает. Так зачем копать так глубоко? Тот факт, что текущие зимы относительно теплые, не говорит о том, что так будет всегда. Например, в центральном регионе на протяжении всей зимы температура может держаться ниже -20 градусов, при отсутствии снежного покрова нулевая температура опускается в землю до 1,5 метров.

Юлия Петриченко, эксперт

Какие трубы подходят для прокладки в земле

Исторически сложилось так, что водопроводные трубы, включая те, которые прокладываются в земле, изготавливают из стали как наиболее прочного и устойчивого к внешним воздействиям материала. В промышленности и магистральных водопроводах предпочтение до сих пор отдается стальным трубам, в том числе по причине отсутствия альтернативы при транспортировке больших объемов горячей воды.

Домашние хозяйства постепенно переходят на трубы различного химического состава, за которыми в бытовом языке закрепилось название «пластиковые»: полиэтилен, поливинилхлорид, полипропилен. Из них наиболее надежные — полипропиленовые изделия, которые достаточно прочные и могут использоваться при большой разнице температур: от -5 до +140 градусов С.

Следует учитывать, что земля оказывает внешнее давление, которое возрастает при дополнительных наземных нагрузках, таких как: прохождение человека и проезд транспорта. Для подземных коммуникаций применяют усиленные полипропиленовые трубы.

Прокладка полипропиленовых труб

Перед планированием работ следует иметь в виду, что полипропилен при отрицательной температуре становится хрупким.

Повысить уровень залегания труб можно за счет их утепления. На сегодняшний день существуют варианты теплоизолирующего материала: пенополиуретан, вспененный полиэтилен, полипропилен и другие. Важно, чтобы материал не сминался и не впитывал влагу – иначе потеряет теплоизолирующие свойства. В умеренном климате при условии, что земля в месте залегания находится под снегом, для утепленных труб достаточная глубина прокладки — не менее 1-1,2 м.

Как проложить трубопровод в земле:

1. Выкопайте траншею. Ширина траншеи остается на усмотрение строителя. Водопроводные коммуникации должны проходить на расстоянии от других инженерных магистралей – не менее чем на 0,5 м.
2. Трубы, которые подлежат прокладке, сваривают специальным аппаратом.
3. На дно траншеи кладут 10-сантиметровый слой песка. Этот слой компенсирует возможные подвижки грунта.
4. Укладывают утепленные трубы в траншею. Делают это с легким наклоном (2-3 см на каждый метр водопровода) в вертикальной плоскости по направлению в сторону дома. Это создает правильное давление в трубе при ее заведении в дом.
5. Монтируют узлы входа и выхода коммуникации из земли. Для мороза это наиболее уязвимые участки. Их утеплению уделяют пристальное внимание, сооружают в этих местах колодцы.
6. После соединения всех участков тестируют работоспособность водопровода в течение суток. Смотрят, как подается вода в дом, хорошее ли давление, нет ли подтеканий из трубы. Увеличивают угол положения водопровода, если это потребуется.
7. Если тестирование прошло успешно, закапывают траншею. Начинают с еще одного 10-сантиметрового слоя песка. Получается, что трубы лежат в компенсирующем слое песка. Далее послойно засыпают землей.

Прокладка водопроводных труб из стали

Сегодня стальные трубы прокладывают редко. Они громоздки, трудоемки. Кроме того, сталь подвержена коррозии. В действительности организация водопровода с использованием стальных конструкций не имеет никаких преимуществ перед полипропиленом.

Методика прокладки водопроводных труб из стали такая же, как для полипропилена. Монтаж проводят по нормативам СНиП. За счет того, что сталь – самый прочный из бытовых материалов, при прокладке песочный компенсирующий слой не насыпают.

Особенности прокладки труб для горячего водоснабжения

Рассмотренная выше форма прокладки является бесканальной. Вторым вариантом подземного проведения водопровода является канальный вариант.

Горячее водоснабжение должно оставаться горячим при транспортировке до места использования. Такую водопроводную трубу дополнительно теплоизолируют не только обертыванием специальным материалом. Часто трубу с горячим водоснабжением прячут в бетонный короб, который кладут на дно траншеи.

С другой стороны, использование бетонного канала – дополнительная трата сил и финансов. Целесообразность применения канального способа в домашнем хозяйстве весьма сомнительна. Многие предпочитают класть горячую трубу вместе с холодной в одной бесканальной траншее.

Мастер-класс по прокладке водопроводных труб в земле

Практические советы

1. Первый слой компенсирующего песка в траншее полейте водой и утрамбуйте.
2. В тех местах прокладки, где предполагается существенная нагрузка на землю, используйте гофрированные трубы, у которых амортизирующие свойства лучше.
3. Учитывайте, что при нагревании полипропиленовые трубы вытягиваются в длину. Прежде чем закапывать горячий водопровод, пропустите через него большое количество воды, чтобы убедиться, не вышла ли длина за пределы траншеи.
4. По этой же причине теплоизолирующий слой закрепляйте, но оставляйте подвижным относительно трубы.
5. При засыпании траншеи с уложенным водопроводом каждый слой утрамбовывают для предотвращения дальнейшего проседания почвы.

Видео-урок. На какую глубину укладывать водопровод

На какой глубине прокладывали трубы вы? Случалось ли, чтобы водопровод замерзал? Поделитесь фактами и историями из своей практики в комментариях.

Как проложить в земле теплотрассу ? | Трубы Флексален

Когда речь идёт о прокладке тeплoтpaссы для обогрева частных дoм ов, то частенько вспоминают, что источник тепла находиться за пределами строения. При таких обстоятельствах нужно принять любые возможные меры для того, чтобы доставить теплоноситель в жилище. При этом обеспечить минимальные тепловые потери. Нужно подобрать  тpубы для частного дoма , которые будут обладать изолирующим слоем не подверженным деформации возникающей под влиянием высоких температур. Вдобавок они должны отличаться долговечностью и устойчивостью к различным воздействиям химического и механического типа.

Когда речь заходит об организации oтoпления в частных дoма х, то нередко возникает вопрос как именно это делать. При выборе варианта прокладки  тpуб для частного дoма  необходимо руководствоваться факторами такими как степень доступности топлива для котла, величина финансовых расходов, особенности дoма к которому следует провести тепловую магистраль. Ещё следует учитывать насколько тeплoтpaсса будет зависима от прочих тpубопроводов. К этому фактору следует отнестись очень внимательно если нет желание в будущем испытывать нехватку горячей или холодной воды, газа или электроэнергии.

Как правило, в подобных системах используется фильтрованная вода. Она играет роль теплоносителя. В эту жидкость частенько добавляют антифриз чтобы избежать замерзания в холодное время года. Но есть и случаи когда антифриза не требуется. Если система будет работать круглый год без перерыва, то можно антифриз в воду не добавлять. Производить прoклaдку можно двумя способами. Канальным и бесканальным. Второй является менее затратным и поэтому чаще всего используется в системах частных дoм ов. Но тpубы , которые проложены подобным методoм сильно подвержены коррозии, а ремонт магистралей будет затруднён. Именно по этой причине в целях повышения срока службы коммуникации прокладывают в каналах, закреплённых на опорах.

Ещё сами коммуникации могут быть разными. Если на них с самого начала отсутствует теплоизоляция, то при прокладке придётся накладывать дополнительный теплоизолирующий слой. Ещё бывают тpубы , которые сразу оснащены подобным слоем. Они стоят дороже, но зато сразу же готовы к укладке.

Такие коммуникации служат для создания полностью законченной системы oтoпления . Она будет состоять из полимерных тpуб теплоизолированного типа, мoнтaжных фитингов и комплектов, с помощью которых осуществляется проход сквозь стену. Коммуникации flехalеn имеют довольно широкую область применения. Они могут использоваться в системах горячего и холодного вoдoснабжeния , а также для подачи пищевых жидкостей. Их применяют при строительстве посёлков коттеджного типа, на объектах производственного назначения. Среди пользователей этих коммуникаций есть много людей, которым эти тpубы служат уже не первую пятилетку и исправно выполняют все возложенные на них функции. Дело в том, что срок службы тpуб достигает 50 лет. Полувековым сроком эксплуатации могут похвастаться далеко не все типы коммуникаций.

• Доставка теплотрассы в Воскресенск
  Сегодня устанавливать тpубопроводы из полиэтилена или какого-то другого материала, кроме металла просто экономически нецелесообразно. Металл хоть и по…
• Какие виды систем Флексален существуют?
  Трубопроводы Флексален – это отличное решение для организации систем теплоснабжения, подачи воды и транспортировки различных жидкостей промышленного н…
• Какие бывают трубы с подогревом Флексален
  Большую роль в отопительной системе играют магистральные трубы, выбирая их тоже нужно учитывать все аспекты. Современный рынок предоставляет большой с…
• Как производятся трубы в изоляции Флексален
  Продукция Флексален имеет успешный опыт своего применения уже более 30 лет. Теплоизолированные трубопроводы из полибутилена применяются в строительств…
• Трубы Флексален 600: инновационные изделия для различных целей
  Трубы для отопления Флексален 600 – это изделия для создания систем отопления. Они поставляются как в однотрубном, так и в двухтрубном исполнении. Сис…
• Труба в изоляции — это Флексален
  С помощью труб Флексален, оформленных в изоляцию, можно организовать надежные системы теплоснабжения, трубопровод для подачи разных жидкостей, в том ч. ..
• Трубы в изоляции Флексален в производстве
  Сегодня FLEXALEN является одной из самых перспективных сфер деятельности. Производитель Thermaflex связан с изготовлением и переоборудованием гибких п…
• Труба в изоляции Flexalen
  Важность изоляции при устройстве любой системы водоснабжения или отопления переоценить очень сложно. Особенно в холодное время года требуется сохранит…
• Теплотрассы для загородного дома, дачи, устройства коттеджей
  Важно знать, что в так называемых частных домах тепловой ресурс часто располагается вне домовой территории. Для формирования эффективной обогревательн…
• Использование трубопроводов «Flexalen» в условиях Дальнего Востока России
  Портовый городок Невельск располагается на краю Дальнего Востока, а если точнее – на юго-западе Сахалина. Условия климата и местная география предопре…

Как проложить в земле теплотрассу ?

Сервис инженерных коммуникаций
Системы отопления, водоснабжения, водоотведения, канализации

круглосуточно tel: 8 495 744 67 74

МОНТАЖ, РЕМОНТ, ОБСЛУЖИВАНИЕ, МОДЕРНИЗАЦИЯ, ЗАМЕНА

Когда речь идёт о прокладке тeплoтpaссы для обогрева частных дoмов, то частенько вспоминают, что источник тепла находиться за пределами строения. При таких обстоятельствах нужно принять любые возможные меры для того, чтобы доставить теплоноситель в жилище. При этом обеспечить минимальные тепловые потери. Нужно подобрать  тpубы для частного дoма , которые будут обладать изолирующим слоем не подверженным деформации возникающей под влиянием высоких температур. Вдобавок они должны отличаться долговечностью и устойчивостью к различным воздействиям химического и механического типа.

Когда речь заходит об организации oтoпления в частных дoма х, то нередко возникает вопрос как именно это делать. При выборе варианта прокладки  тpуб для частного дoма  необходимо руководствоваться факторами такими как степень доступности топлива для котла, величина финансовых расходов, особенности дoма к которому следует провести тепловую магистраль. Ещё следует учитывать насколько тeплoтpaсса будет зависима от прочих тpубопроводов. К этому фактору следует отнестись очень внимательно если нет желание в будущем испытывать нехватку горячей или холодной воды, газа или электроэнергии.

Как правило, в подобных системах используется фильтрованная вода. Она играет роль теплоносителя. В эту жидкость частенько добавляют антифриз чтобы избежать замерзания в холодное время года. Но есть и случаи когда антифриза не требуется. Если система будет работать круглый год без перерыва, то можно антифриз в воду не добавлять. Производить прoклaдку можно двумя способами. Канальным и бесканальным. Второй является менее затратным и поэтому чаще всего используется в системах частных дoм ов. Но тpубы , которые проложены подобным методoм сильно подвержены коррозии, а ремонт магистралей будет затруднён. Именно по этой причине в целях повышения срока службы коммуникации прокладывают в каналах, закреплённых на опорах.

Ещё сами коммуникации могут быть разными. Если на них с самого начала отсутствует теплоизоляция, то при прокладке придётся накладывать дополнительный теплоизолирующий слой. Ещё бывают тpубы , которые сразу оснащены подобным слоем. Они стоят дороже, но зато сразу же готовы к укладке.

Специализация нашей фирмы — это предоставление сантехнических услуг высшего качества с прекрасным сервисом и обязательной гарантией на выполненные работы. На протяжении многих лет мы выполняем сантехнические работы любого уровня сложности как в квартирах, так и в частном секторе. У нас работает команда высококвалифицированных сантехников имеющих большой опыт работы в данной отрасли. Работая на протяжении десяти лет, мы научились находить верное решение даже в самых сложных ситуациях.

виды, как выбирать и укладывать

При прокладке электрического кабеля обязательно стоит подумать о его защите. Защита требуется для наружных коммуникаций, для электропроводки внутри здания, для кабеля, проходящего под землей. В последнем случае наилучшим решением будет использование полых труб из полиэтилена низкого давления (далее – ПНД).

Технические характеристики труб ПНД

ПНД трубы производятся в заводских условиях способом экструзии. Стандартная труба состоит из однородного пластика с гладкой поверхностью. Цвет изделия – черный. Из обязательных требований к ПНД трубам выделяют следующее:

• Материал трубы представляет собой диэлектрик (не требует заземления).
• Изделие обладает хорошей прочностью.
• Имеет устойчивость к разрушительному воздействию многих химических соединений.

Технология производства ПНД труб регламентируется ГОСТ 16338 и 16337. Стандарты подробно описывают внешний вид изделия – без вздутий, трещин, наплывов и иных дефектов. Труба не может расслаиваться, при этом ее внутренняя поверхность должна быть как можно более гладкой. Более бюджетный вариант – трубы из вторичного сырья (смесь отходов производства и полиэтиленовых добавок). К их технологии производства не предъявляются столь строгие требования, однако и срок эксплуатации таких изделий будет гораздо меньше.

Прочие эксплуатационные характеристики:

• Показатель рабочего давления определяется типом трубы и может быть от 0,25 МПа для легких разновидностей до 1 МПа для тяжелых.
• Срок эксплуатации – около 50 лет, при соблюдении нормальных условий работы.
• Диапазон температур от -25 до 70°С.
• ПНД трубы экологичны, не выделяют вредных веществ.
• Трубы легко гнутся без потери эксплуатационных качеств.
• Обладают высокой эластичностью, способны восстанавливать линейный размер.
• Изделия имеют малый вес, особенно в сравнении с металлическими аналогами.

Это важно! ПНД трубу нельзя сгибать слишком сильно. Это может привести к образованию изломов, протянуть кабель сквозь которые окажется весьма проблематично.

Применение ПНД для прокладки кабеля в земле

Прокладка электрических коммуникаций под землей оправдана в первую очередь в регионах с частыми проявлениями неблагоприятных погодных условий: сильных порывов ветра, грозовых разрядов и т.п. В холодное время года подземная прокладка поможет защитить кабель от обледенения и возможного порыва.

Помимо этого такой способ прокладки обеспечивает неплохую защиту от вандалов. Срезание кабеля, висящего в воздухе, и выкапывание его из под земли – несопоставимые по сложности задачи.

Еще один несомненный плюс – противопожарная защита. Даже если в кабеле случится короткое замыкание, возгорание не произойдет.

Классификация ПНД труб для укладки кабеля

Для подземной прокладки кабеля подойдут такие разновидности труб ПНД:

• Легкие гофрированные. Прекрасно гнутся, обладают высокой упругостью. Идеально подходят для монтажа электросетей, по мощности не более 1 кВт – телевизионных и телефонных сетей, бытовой электрики.
• Тяжелые гофрированные. Стенки трубы дополнительно оснащаются армирующей сеткой. Имеют больший вес и обладают меньшей гибкостью.
• Безгалогеновые. Обладают повышенной защитой от пожара. При продолжительном воздействии открытого огня не выделяют опасных для здоровья соединений. Кроме того, такие трубы являются самозатухающими. Чаще применяются для прокладки кабеля внутри зданий.
• Двустенные. Оболочка трубы имеет дополнительный слой из полиэтилена высокого давления. Обеспечивают дополнительную защиту от любых внешних воздействий.
• Жесткие гладкостенные.

По способу прокладки кабеля внутри трубы, изделия можно разделить на два типа:

• Без зонда. При большой протяженности трубы придется дополнительно приобрести механизм для протягивания кабеля.
• С зондом. Более дорогой вариант, позволяющий протягивать кабель внутри трубопровода максимально легко и быстро.

Как выбрать трубы ПНД для прокладки кабеля?

Пожалуй, одним из определяющих критериев при выборе трубы, будет соответствие ее пропускной способности суммарному количеству кабелей, которые предполагается в эту трубу поместить.

Стандартные ПНД трубы могут иметь диаметр от 16 до 225 мм (толщина стенки – от 2 до 30 мм). Изделия малого сечения (менее 90 мм) производятся бухтами по 100 или 200 метров. Более габаритные изделия поставляются отрезками по 12 метров.

В одной ПНД трубе, если позволяет диаметр, можно одновременно разместить несколько кабелей (но не более 4). Так, для кабеля сечением 6-8 кв.мм наилучшим образом подойдет ПНД труба диаметром 20-40 мм.

Не менее важно правильно подобрать ПНД трубы по показателям прочности. Для прокладки внутри помещений используют изделия меньшей прочности, для прокладки под землей – большей.

Обратите внимание! Оценить показатели прочности трубы можно самостоятельно, рассчитав параметр SDR (Standard Dimension Ratio), представляющий отношение внешнего диаметра изделия к толщине стенки. Соответственно, чем меньше величина SDR, тем прочнее ПНД труба.

Каждое изделие имеет маркировку, по которой можно однозначно определить его характеристики:

• Наименование производителя (торговая марка).
• Материал. Чаще всего используется ПЭ-80 и ПЭ-100.
• Показатель SDR.
• Диаметр изделия.
• Толщина стенки.
• Рабочее давление.
• Стандарт производства. Номер ГОСТ, либо ТУ.
• Назначение изделия. ПНД трубы могут применяться не только для прокладки кабеля. Эти изделия часто применяются для водопроводных сетей, газоснабжения, канализации.
• Дата производства.

Типичный пример маркировки: труба ПЭ 80 SDR 17,6 – 160х9,1 техническая ГОСТ 16338.

Способы и правила укладки труб ПНД

Монтаж ПНД трубопровода для защиты кабеля допускается производить подземным, открытым способом, либо внутри помещений.

При проведении работ необходимо учитывать ряд важных моментов:

• Монтаж можно производить при температурах не ниже -30°С.
• При траншейном способе прокладке на глубине свыше 2 метров стоит предусмотреть защитный бетонный канал.
• Все места стыков должны быть герметичными. Для этого можно использовать компрессионные муфты, либо специальные фитинги. Допускается использование метода стыковой сварки.

Укладка труб внутри зданий

Производится предварительная разметка трассы прокладки, после чего трубы закрепляются, и в них заводится один или несколько кабелей. Трубопровод, идущий по полу, желательно поместить в бетонную стяжку, расположенный вдоль стены или потолка – заштукатурить. В дальнейшем это позволит осуществлять любые манипуляции с проводкой без нарушения целостности поверхности.

Обратите внимание! Фиксацию на полу удобнее производить металлическими скобами, на стене и потолке – держателями с защелкой.

Укладка на улице в траншею

Здесь последовательность действий несколько иная:

• Производится разметка будущей трассы прокладки.
• Осуществляется выемка грунта на необходимую глубину.
• На дно траншеи укладывается песчаная подушка толщиной 10-15 см.
• На слой песка помещается ПНД трубопровод, всем стыкам которого обеспечена герметичность.
• В трубопровод протягивается кабель, который должен лежать свободно, без натяжений.
• Далее, труба укрывается слоем песка (10-20 см), оставшаяся высота заполняется грунтом.

Это важно! Чтобы впоследствии была возможность легко определять место трубопровода под землей, путь его прохождения желательно отметить сигнальной лентой или подобными приспособлениями.

При подземном способе прокладки силового кабеля использование муфт и любых других соединительных элементов следует свести к минимуму. Даже при правильном монтаже герметичность в местах стыков будет далека от идеала. А вот в местах вывода кабеля в здание без фитингов уже не обойтись.

Бестраншейный способ укладки в земле

Осуществляется исключительно при помощи специализированной техники, способной производить горизонтальное бурение.

Пробуривается так называемая «пилотная» скважина, которая на втором этапе работы расширяется посредством специальной насадки. Часто, одновременно с бурением в скважину подается раствор, укрепляющий стенки канала и защищающий их от обрушения.

Далее, в подготовленное отверстие заводится ПНД труба с помещенным в нее кабелем. Это делается также с применением специальной аппаратуры.

Такой способ позволяет прокладывать трубы без нарушения поверхностного слоя грунта, однако, ввиду сложности и дороговизны, используется преимущественно крупными строительными и коммунальными организациями.

Что такое слинки и прямые трубы? | Тепловые насосы Kensa | Тепловые насосы Kensa

Закопанные в траншеях на глубине 1,2 м, гибкие трубы (также известные как обтягивающие трубы) и прямые трубы являются распространенной формой массива грунта. Они собирают энергию для геотермального теплового насоса, который модернизирует и подает отопление и горячую воду в систему распределения отопления здания.

Из всех коллекционеров наземных массивов, трусики являются наиболее распространенными для индивидуальных проектов недвижимости.

Как обтягивающие или прямые трубы собирают тепло?

Слинки или прямые трубы собирают тепло с поверхности почвы, примерно 1.2 м под землей. Поддерживая довольно постоянную температуру 8-12 ° C круглый год, почва получает и восполняет большую часть своего тепла за счет солнечной энергии.

Почва является надежным источником для тепловых насосов, и это был первый источник тепла, который использовался для работы с тепловыми насосами, использующими грунт — отсюда и название «грунтовый источник». В настоящее время геотермальные тепловые насосы Kensa могут использовать многие другие источники, такие как вода и камни.

Посмотрите, как работает тепловой насос

Сколько места мне нужно для них?

Требуемая длина и количество тонких труб будет зависеть от потребности в тепле в доме.Kensa производит тонкие трубы трех разных длин: 30 м, 40 м и 50 м.

В качестве общего руководства Kensa рекомендует 10 м траншеи с обтяжкой на киловатт размера теплового насоса. Это означает, что для теплового насоса мощностью 4 кВт потребуется одна траншея длиной 40 м с тонкими трубами, заглубленными в землю для обогрева помещения. Если требуется горячая вода, длина траншеи немного увеличится.

Слинки и компактные наземные массивы

Также известный как горизонтальный наземный массив, обтекаемая траншея занимает гораздо большую площадь земли, чем вертикальные массивы, такие как скважины, но его дешевле установить, поскольку нет необходимости в специализированном буровом оборудовании.

Выкопаны траншеи на прилегающей территории, например, в саду на заднем дворе.

Что делать, если у меня нет места для их установки?

Удивительно, но часто расчеты наземного массива показывают, что доступная площадь сада недостаточно велика, чтобы выдержать тепловую нагрузку.Одним из решений в этой ситуации является использование скважин, но это обычно добавляет несколько тысяч фунтов к общей стоимости установки.

Другой вариант — потратить часть или все эти деньги на изоляцию здания, чтобы снизить тепловую нагрузку. Уменьшая тепловую нагрузку, доступный участок сада вполне может стать жизнеспособным источником тепла. Можно даже выбрать тепловой насос меньшего размера, что дополнительно компенсирует затраты на изоляцию.

Приняв это решение, счета за электроэнергию будут значительно ниже, эффективность системы будет выше и неизбежно уменьшится ее углеродный след.

Получите полную поддержку Kensa

Для вашего спокойствия Kensa поможет оценить ваши потребности в наземном массиве и предоставит подробную информацию о стоимости. Чтобы дать нам представление о требованиях к вашему проекту, расскажите нам о своих планах для получения совета и предложения.

Как работают обтягивающие или прямые трубы?

Прокладки или прямые трубы заглубляются и засыпаются

Для отвода тепла от поверхности почвы в траншеях закапывают прямые или обтягивающие трубопроводы.Труба зажата между тонкими слоями песка, чтобы обеспечить оптимальный контакт с землей и максимальный отвод тепла. Затем он засыпается землей, чтобы заполнить траншею, которую засыпают и возвращают обратно. Когда все будет готово и земля восстановится, вы даже не узнаете, что она там!

Трубопровод подключен к тепловому насосу для передачи тепловой энергии

Коллекторный трубопровод в другом желобе соединяет обтягивающую или прямую трубу с грунтовым тепловым насосом через коллектор. Затем смесь гликоля и воды перекачивается по подземному трубопроводу, поглощая энергию земли и передавая ее обратно тепловому насосу.

Наземный массив извлекает тепло на срок до 100 лет

Трубы извлекают тепловую энергию из земли круглый год на срок до 100 лет. В дополнение к устойчивости обтяжек, геотермальные тепловые насосы Kensa имеют расчетный срок службы 20 лет.

В чем разница между обтягивающей и прямой трубкой?

Труба обтяжная

Slinkies — одни из самых популярных в мире грунтовых коллекторов для тепловых насосов.Это излюбленный метод Kensa для извлечения тепла из почвы.

Обтяжка — это отрезок свернутой в спираль пластиковой трубы, закопанный в землю. Бухтатную трубу обычно устанавливают горизонтально и укладывают в длинные узкие траншеи.

Каждая тонкая траншея обычно имеет ширину 1,2 м и глубину 1,2 м. Траншеи расположены на расстоянии 5 м друг от друга, чтобы обеспечить естественное восполнение энергии в земле и избежать чрезмерного отвода тепла. Это расстояние также соответствует выемке грунта перед засыпкой траншей.

Трубы не уменьшают требуемую площадь земли по сравнению с использованием прямых труб. Однако преимущество обтяжек заключается в значительном сокращении объема рытья грунта по сравнению с использованием прямых труб: они сокращают длину траншеи примерно в 5 раз, поэтому их установка быстрее и дешевле.

Каждый 1 м обтянутой траншеи содержит около 5 м трубы, поэтому обтяжка максимально использует энергию каждого метра вырытой земли.Вот почему Kensa производит ряд гибких труб, которые дополняют ассортимент тепловых насосов и делают заказ и установку еще проще.

Трубы прямые

Прямые трубы укладывают в более узкие траншеи.Без использования катушек, таких как обтяжка, прямые трубы требуют большего рытья. Если быть точным, они требуют в пять раз большей длины копания по сравнению с тонкими трубами. Прямые траншеи для труб можно копать ближе друг к другу, чем обтягивающие траншеи, но пространство для отвалов во время земляных работ будет ограничено.

Нет никакой разницы в количестве грунта, необходимом для обвязки или прямой трубы. Однако из-за дополнительных затрат на рытье траншеи массивы заземления из прямых труб более дороги, чем массивы из тонкого грунта.

Как прямые, так и гибкие трубы используют один и тот же источник энергии, поэтому их эффективность и производительность практически идентичны.

Обтяжка и прямая труба для тепловых насосов

Что лучше: обтягивающая или прямая труба? На самом деле, оба они одинаково эффективны и просты в установке, если у вас есть подходящее землеройное оборудование.Количество труб и площади заземления, которое вам нужно, одинаковое, так как любой массив заземления имеет размер, соответствующий требуемой тепловой нагрузке здания. На каждые 60 м трубы, как правило, из земли может быть поглощено около 1 киловатта энергии.

Kensa поставляет оба типа заземляющих массивов, но мы обычно рекомендуем обтягивающие, поскольку они более доступны по цене и, как правило, требуют меньших затрат на установку.

Сколько стоит установка тонких труб?

Вот несколько примеров с указанием стоимости проектов по подземному отоплению с использованием гибких труб.

Пример: Отдельный дом самостоятельной постройки

Этот пример иллюстрирует стоимость установки геотермального теплового насоса с кожухами по сравнению с котлом, работающим на сжиженном нефтяном газе. Это может стоить 16 000 фунтов стерлингов и заработать 26 000 фунтов стерлингов за счет 7-летнего дохода от программы стимулирования использования возобновляемых источников тепла для дома (RHI).

Пример: несколько зданий

Этот пример иллюстрирует стоимость установки отдельных тепловых насосов, подключенных к четырем домам с помощью общего массива контуров заземления. Это может стоить £ 64,000 и заработать £ 185,000 за счет 20-летнего дохода от Non-Domestic RHI.

Сравните стоимость с другими массивами заземления

Основные моменты, которые следует помнить при установке обтяжек или прямых труб

Расстояние между траншеями и земельным участком

При рытье траншей для обтяжек необходимо соблюдать минимальное расстояние 5 м между центрами траншей.Край любой траншеи должен находиться на расстоянии не менее 2,5 м от границы участка и 1,5 м от зданий.

Фундамент может огибать садовый участок

Траншеи не обязательно должны быть прямыми, если между ними соблюдается разделительное расстояние 5 м.

Наземные препятствия могут мешать

Если в земле есть острые кремни или большие комья глины, траншею, возможно, потребуется засыпать песком, чтобы обеспечить тесный контакт между трубой и землей.

Можно слить лишнюю дождевую воду

Тонкие траншеи также могут использоваться в качестве отстойников при условии, что траншеи по крайней мере наполовину засыпаны грунтом хорошего качества до использования мелкого гравия.

Расстояние между коллектором и стяжками регулируется

Расстояние между амортизаторами и коллектором фиксировано (т. Е. Примерно 25 м, длина жатки). Однако большее расстояние может быть достигнуто путем распутывания спиральной части гибкой трубы.Важно, чтобы расстояние между соседними трубами для размотанных секций составляло не менее 1 м.

Если одна катушка разматывается в передней части намотанной секции обтекателя, тогда одна катушка должна быть размотана с задней стороны намотанной секции, чтобы обеспечить достаточное количество возвратной трубы.

Нужна помощь с вашим проектом?

Kensa имеет многолетний опыт проектирования и установки наземных массивов.Для совета по вашему проекту, расскажите о своих планах.

Отправьте свои планы на консультацию

Полезные особенности брюк Kensa

Kensa slinkies поставляются с магистральным трубопроводом, который, как правило, 25 м длиной.Это позволяет закончить тонкую траншею на небольшом расстоянии от здания. Коллекторные трубы всех обтяжек могут быть объединены в одну траншею для коллектора глубиной 1,2 м.

Посмотреть обтягивающие трубки Kensa

Тонкие трубы Kensa производятся длиной 30 м, 40 м и 50 м. Все наши гибкие трубы изготовлены из полиэтилена высокой плотности, чтобы выдерживать типичный 100-летний срок службы массива заземления.Каждый из них поставляется предварительно свернутым в спираль.

посмотреть прямые трубы Kensa

Таблица цен мелким шрифтом

На главную: Условия проектирования, схемы и мелкий шрифт

1. Слинки

Общая мощность теплового насоса: 13 кВт

Расчетные условия: 0/40 ° C
Температура питьевой воды: 60 ° C
Встроенные погружные нагреватели: Нет (совместимы с DNO)
Требуются петли: X4

Пример схемы обтяжек

* Затраты указаны только на поставку и установку теплового насоса Kensa и массива заземления, а также на поставку и установку оборудования для котлов, работающих на сжиженном нефтяном газе.Затраты на поставку и установку внутренних устройств, таких как радиаторы, полы и регуляторы отопления, не включены, пожалуйста, обратитесь к своему сантехническому подрядчику.

** ВНУТРЕННИЙ RHI — это 7-летний поток финансирования, привязанный к индексу, который предполагает инфляцию на уровне 3%
*** На основе электроэнергии при 15 фунтах / кВт / ч и COP 3. На основе сжиженного нефтяного газа при 40 пенсов за литр и эффективности 85%
**** Тепловые насосы, использующие грунтовые источники, не требуют ежегодного обслуживания. Однако хорошей практикой является профилактическая проверка и обслуживание системы распределения тепла для обеспечения оптимальной производительности.
***** Чистая стоимость сжиженного нефтяного газа не включает дополнительный котел для сжиженного нефтяного газа, который, вероятно, необходимо будет учесть в течение 20-летнего периода сравнения из-за 10-летнего среднего ожидаемого срока службы сжиженного нефтяного газа.
****** Выбросы NOx из расчета 56 мг / кВт · ч для газовых и сжиженных углеводородных газов (LPG) котлов (1800 часов работы)

Несколько зданий: условия проектирования, схемы и мелкий шрифт

1. Слинки

Общая мощность теплового насоса: 52 кВт

Расчетные условия: 0/40 ° C
Температура питьевой воды: 60 ° C
Встроенные погружные нагреватели: Нет (совместимы с DNO)
Требуются петли: 14

Пример схемы обтяжек

* Затраты указаны только на поставку и установку теплового насоса Kensa и массива заземления, а также на поставку и установку оборудования для котлов, работающих на сжиженном нефтяном газе.Затраты на поставку и установку внутренних устройств, таких как радиаторы, полы и регуляторы отопления, не включены, пожалуйста, обратитесь к своему сантехническому подрядчику.

** НЕВЫНУТРЕННИЙ RHI — это 20-летний поток финансирования, привязанный к индексу, который предполагает инфляцию на уровне 3%.
*** На основе электроэнергии при 15 фунтах / кВт / час и COP 3. На основе сжиженного нефтяного газа при 40 фунтах на литр и КПД 85%.
**** Тепловые насосы, работающие на грунте, не нуждаются в ежегодном техническом обслуживании. Однако хорошей практикой является профилактическая проверка и обслуживание системы распределения тепла для обеспечения оптимальной производительности.
***** Чистая стоимость сжиженного нефтяного газа не включает дополнительный котел для сжиженного нефтяного газа, который, вероятно, необходимо будет учесть в течение 20-летнего периода сравнения из-за 10-летнего среднего ожидаемого срока службы сжиженного нефтяного газа.
****** Выбросы NOx из расчета 56 мг / кВт · ч для газовых и сжиженных углеводородных газов (LPG) котлов (1800 часов работы)

Связанное содержимое

Видео:
Как развернуть тонкую трубку

Посмотрите, как Даррен Велес, инженер по установке и вводу в эксплуатацию Kensa Heat Pumps, объясняет, как правильно разматывать спиральную обтягивающую трубу для установки с тепловым насосом из грунтовых источников.

Тонкая труба для тепловых насосов

Предварительно намотанные кожухи Kensa Heat Pumps производит предварительно намотанные кожухи на месте для поставки со всеми геотермальными тепловыми насосами Kensa, что упрощает установку.Характеристики гибкой трубы Три варианта длины гибкой трубы, предварительно свернутой в бухту: 30 м, 40 м и 50 м (обозначены цветной кабельной стяжкой). Каждая обтяжка имеет прямую коллекторную трубу (обычно длиной 25 м), предварительно свернутую секцию (30 м,…

).

Примеры из практики:
Вудкотт, Уорикшир

Обзор наземного источника: Вудкотт, Уорикшир.Тепловой насос с грунтовым источником, обогревающий роскошную современную новостройку Алистера Макинтоша, на сегодняшний день является одним из крупнейших домашних объектов Kensa.

Earth Tubes: как построить недорогую систему для пассивного обогрева и охлаждения вашего дома бесплатно

Когда мы строим наш амбарный дом на столбах, мы знаем, что хотим установить теплый пол для обогрева дома, но еще не определились с тем, как мы хотим охлаждать дом.Итак, я исследовал лучший вариант сохранения прохлады в нашем доме жарким влажным летом в Айове и натолкнулся на интересную концепцию, которую мы могли бы рассмотреть для включения в нашу конструкцию здания, — трубы Earth Tubes. В этом посте я объясню, что это такое, как они работают, некоторые недостатки и как я мог бы создать недорогой дизайн.

Что такое трубки заземления

Earth Tubes — это метод пассивного нагрева и охлаждения, в котором используются трубы, заглубленные не менее чем на 6 футов в землю, через которую проходит воздух, и используется постоянная температура земли в 50 градусов для охлаждения и осушения воздуха летом и теплый воздух зимой перед попаданием в ограждающую конструкцию здания.Их часто используют в качестве дополнения к обычным системам центрального отопления или кондиционирования воздуха. Они лучше всего работают в экстремальных климатических условиях с высокой жарой летом и очень низкими температурами зимой, например в Айове.

Земные трубки иногда устанавливаются неправильно, потому что они плохо понимаются и являются экспериментальными, но в них нет ничего нового. Впервые их использовали римляне пару тысяч лет назад. Они также снова приобрели популярность в 70-х и 80-х годах, но многие потерпели неудачу из-за неправильной установки, из-за которой в трубках собиралась вода (из-за конденсации), а через несколько лет развивалась плесень или бактерии, и воздух, выходящий из трубки, был вреден для дыхания. .

Как они работают

Летом горячий влажный воздух входит в трубку снаружи, и когда он проходит через трубку, земля, окружающая трубку, охлаждает воздух и вызывает образование конденсата на внутренней стенке трубки. Это охлаждает и осушает воздух, прежде чем он попадет в дом.

Зимой в трубу будет попадать холодный воздух, а земля при температуре 50 градусов согреет входящий воздух перед входом в дом. Это будет особенно хорошо работать с дровяной печью или камином, потому что они потребляют много воздуха при использовании, и обычно холодный воздух вытягивается из-под ваших дверей и вокруг ваших окон, а также из других мест, из которых воздух попадает в оболочку здания.

Недостаток заземляющих труб

Есть критика заземляющих трубок, и самая большая из них — высокая стоимость установки системы, которая просто дополняет ваши потребности в обогреве и охлаждении, а также конденсацию, которая образуется в трубках летом. Для наиболее экономичных систем, которые я исследовал, требуется широкая траншея глубиной не менее 8 футов с несколькими дюймами гравия на дне, а затем несколько труб диаметром от 6 до 8 дюймов и длиной около 80 футов с непрерывным прорезь на дне, чтобы конденсат мог стекать, а затем на трубку необходимо накинуть какой-то материал или носок, чтобы насекомые не могли проникнуть в прорези в трубке.Вы можете видеть, где это будет стоить тысячи долларов. Но с этой системой все еще существует проблема с проникновением радона в трубы из-под земли и попадания в дом.

непрерывная щель в трубке для выхода конденсата.

Как бы я сделал это с меньшими затратами

Я думаю, что придумал менее дорогостоящее решение для изготовления заземляющих трубок, и мы надеемся включить их в дизайн нашего дома, если я смогу сделать это по невысокой цене. Иногда лучший план — самый простой, а мой — очень простой.

Наш дом на склоне холма и столб

Как вы можете видеть из рисунка моей жены на склоне холма выше, я бы сделал нашу конструкцию заземляющей трубы. Мои земляные трубы будут следовать естественному изгибу нашего склона на 6 футов 1/2 под землей и не будут иметь щелей до тех пор, пока у подножия холма не будет прорезей на последних нескольких футах и ​​тканевого носка, позволяющего воде стекать. слить от конденсата и не допустить попадания насекомых в трубки. Только последние несколько футов земляной трубы будут иметь под собой гравий с другой 3-дюймовой перфорированной трубой из ПВХ, залитой в гравий, который выходит на дневной свет для дренажа.Это снижает стоимость, а также избавляет от беспокойства по поводу попадания газа радона в систему. Я планирую использовать два 100-футовых рулона 6-дюймовых неперфорированных пластиковых водосточных труб, которые вы можете купить в McCorkels в Колумбии, штат Айова, по цене 99 центов за фут, и они будут располагаться по прямой линии, а не по серпантину, как на фото вверху страница.

100-футовые рулоны 6-дюймовой неперфорированной пластиковой дренажной трубы в MCCorkles в Колумбии, штат Айова, по цене 99 центов за фут.

Причина, по которой я выбрал 6 футов 1/2 фута для глубины моих труб вместо рекомендуемых 8 футов, заключается в том, что многие люди в штате Айова занимаются полевой плиткой, и большинство их траншеекопателей могут опускаться почти до 7 футов, поэтому я думаю, что смогу сделать это по разумной цене.Я думаю, что он по-прежнему будет работать на этой глубине, на любой меньшей глубине не будет достаточно стабильной температуры во время сильной жары или холода для правильной работы. Весь ключ к этой конструкции состоит в том, чтобы заземляющая труба была наклонена, как на склоне холма, к месту, откуда этот конденсат может стекать, чтобы уменьшить проблему плесени. У подножия холма, где выходят земляные трубы, на склоне холма будет выглядеть примерно так, как на фото ниже.

Он выйдет из нашей плиты в столбовом сарае, как на фото ниже.

Еще бы у нас была дверь, чтобы я мог ее выключить, если она не нужна. Мы, вероятно, будем использовать заземляющие трубки только в экстремальных погодных условиях.

Есть некоторые аргументы в пользу того, нужен ли вентилятор для перемещения воздуха по трубкам. Я думаю, что зимой вентилятор не понадобится, так как холодный воздух с улицы попадает в трубу и начинает нагреваться от земли, поднимается естественно, как в дымоходе, особенно при включении камина, это помогает втягивать воздух в трубу. Летом я думаю, что вам понадобится низкоскоростной вентилятор, чтобы втягивать тяжелый более холодный воздух в трубку, и это может быть что-то столь же простое, как показано ниже.

Если мы сделаем заземляющие трубы, мы их установим и поставим на место до того, как будет построен наш столбовый амбар. Я думаю, что лучшее место — по обе стороны от дровяной печи или камина, или у вашей системы возврата холодного воздуха, если у вас есть обычная система отопления и охлаждения. Еще одним преимуществом этой конструкции является то, что вы можете промывать их раз в год, чтобы избавиться от пыли и грязи, воткнув садовый шланг в заземляющие трубы изнутри дома.

Как видите, моя заземляющая трубка — это простая конструкция с простой концепцией и не требует больших затрат.Я дам вам знать больше, когда узнаю, во что обойдется вырытие двух траншей. Я думаю, что со всеми холмами в Айове этот дизайн будет работать для многих домов там. Мне интересно услышать, что многие из вас думают о заземляющих трубках, и считаете ли вы, что моя конструкция будет работать?

Обновление

Я разговаривал с одним человеком, который занимается полевой плиткой в ​​Айове, и он сказал, что может сделать это с трубой и траншеей за 2,00 фута. Так что, если я сделаю 200 футов земной трубы, это будет стоить всего 400,00.Теперь он сказал, что, поскольку это была такая небольшая работа, они могут взимать дополнительные 300,00 только за то, чтобы выйти и настроить. Так что я думаю, что смогу сделать это за 700 баксов. Теперь это заставило меня задуматься, если я сделаю 4 заземляющих трубки, которые доведут мою общую сумму до 400 футов, будет ли это по-прежнему считаться небольшой работой, и будут ли они по-прежнему брать с меня 300 за установку? Если бы я мог сделать 4 пробирки за 800.00, было бы еще лучше.

Две фотографии вверху и внизу взяты из дома в Миссури. Владелец этого дома сказал, что земляные трубы не работают.Трубка 2 на 80 футов в длину. На мой взгляд, эта система не сработала, потому что труба была закопана всего на несколько футов под землей, а вентилятор, который он использовал для вытягивания воздуха из трубы, был вентилятором большого объема. Эта система работала бы, если бы трубы были заглублены по крайней мере на 6 футов, и было бы лучше использовать четыре 6-дюймовых трубы вместо одной 2-футовой трубы.

Нравится:

Нравится Загрузка …

Связанные

Информация о Гордоне Миллигане

Я бывший кондуктор пригородной железной дороги в Чикаго, штат Иллинойс, сейчас живу и купил ферму площадью 40 акров в Южно-Центральной Айове, которую построил с нуля.Моя жена и я пытаемся выращивать и выращивать большую часть моей еды, используя экологически безопасные и органические методы. У меня есть блог, в котором рассказывается о моем пути к тому, чтобы стать фермером.

Системы отопления корневой зоны для теплиц — Farm Energy

Обогрев корневой зоны — эффективный вариант для теплиц, который обеспечивает теплом непосредственно питательную среду, а не воздух в теплице. Такой подход дает тройное преимущество для производителей теплиц: более быстрое производство, более качественные культуры и экономия энергии.Если температура корневой зоны поддерживается на оптимальном уровне, температуру воздуха в теплице можно снизить на 5–10 градусов по Фаренгейту, уменьшив потери тепла наружу и, следовательно, снизив потребление энергии. Это возможно, потому что температура корневой зоны более критична, чем температура листьев для достижения хорошего роста растений.

Компоненты системы

Типичная система нагрева корневой зоны с горячей водой содержит водонагреватель или бойлер, циркуляционные насосы, трубопроводы и средства управления.

Самая дешевая труба — полиэтилен, который выпускается в рулонах длиной 100 и 400 футов.Выбирайте трубу из первичного пластика, а не из восстановленной смолы. Он должен иметь номинальное давление не менее 100 фунтов на квадратный дюйм. Полиэтилен выдерживает температуру до 130 градусов по Фаренгейту. Большинство производителей, использующих полиэтиленовые трубы, работают с температурой воды 100 градусов по Фаренгейту, чтобы обеспечить температуру почвы от 70 до 75 градусов по Фаренгейту. Нейлоновые фитинги и зажимы из нержавеющей стали минимизируют вероятность утечек. Закапываемая под землей арматура должна иметь двойные зажимы.

Полужесткий поливинилхлорид (ПВХ) также невысокий.Он доступен в вариантах длины 10 и 20 футов, что упрощает установку. Фитинги соединяются цементной трубой.

Доступны коммерчески доступные системы, в которых используются резиновые трубки из EPDM либо в виде отдельных трубок, либо в виде двух или четырех трубок, прикрепленных к стойке. Диаметр 3/8 дюйма или 1/2 дюйма обеспечивает хорошую теплопередачу и устраняет некоторые проблемы, связанные с химическим покрытием и блокировкой седиментации. Трубки присоединяются к пластиковым или медным коллекторам с помощью пластиковых вставок или латунных фитингов. Некоторые производители предлагают готовые к установке модули на заказ с размером заголовков, соответствующим междурядьям.

Если вас беспокоит коррозия из-за диффузии кислорода через резиновую трубку, которая может в конечном итоге повредить железосодержащие компоненты в системе отопления с замкнутым контуром, следует использовать трубки из сшитого полиэтилена (PEX). Эта труба содержит барьер для диффузии кислорода. Многослойные композитные трубы с алюминиевым центральным сердечником также доступны для труб, которые будут проложены под бетонным полом. Он более жесткий и лучше держится на месте. В системах, где не используется PEX, растворенный кислород проникает через трубы или стенки труб и вызывает ржавление металлических компонентов, таких как резервуары, фитинги и теплообменник котла.Защита может быть достигнута с помощью компонентов из цветных металлов (латунь, медь или пластик), установки теплообменника из цветных металлов, использования облицованного стеклом бака или водонагревателя или добавления ингибитора коррозии.

Схема системы

Труба из ПВХ является наиболее распространенным материалом для подачи воды из водонагревателя или бойлера в зону выращивания. На протяженных участках и в неотапливаемых помещениях подводящие и обратные трубы должны быть изолированы для экономии энергии.

Для установок из резины EPDM соблюдайте рекомендации производителя по расстоянию, длине участка и размеру циркуляционного насоса.Трубку можно закопать в песок на полу или положить на скамейку или под нее. Некоторые производители поставляют изоляционную плиту с прорезями для размещения трубок на столе.

Для выращиваемых в почве сельскохозяйственных культур, таких как томаты или огурцы, размещение трубы на глубине от 8 до 12 дюймов позволит ротационному грунту над ней. Это можно сделать, вспахав борозду, а затем уложив трубу на дно, или купив долото для укладки труб, которое крепится к дышлу трактора. При поверхностном монтаже с мешками или желобами труба укладывается поверх грунтованного пластика или барьера от сорняков под растениями.

Для столов расстояние между трубами от 6 до 9 дюймов, покрытых слоем песка от 3 до 4 дюймов, обеспечит равномерную температуру. Песок должен быть влажным для передачи тепла и обычно накрывается листом пластика или защитным слоем от сорняков. Альтернативный вариант заключается в укладке трубы на дно скамейки и покрытии проволочной сеткой и слоем пластика. Некоторые производители прикрепляют трубу под скамейкой, чтобы убрать ее с дороги и позволить теплу распространяться.

Труба установлена ​​в виде петель, питаемых от подающего коллектора, а другой конец подсоединен к возвратному коллектору.При использовании системы обратного возврата поток через каждый контур проходит одинаковое расстояние, обеспечивая равномерный нагрев. Тепловые потери от пластиковых и резиновых трубок относительно низки, поэтому длина до 200 футов для ½ дюйма и 400 футов для-дюймовой трубы даст хорошие результаты с минимальными потерями на трение.

Определение размеров нагревателя

Петли должны быть максимально длинными, чтобы размер коллектора и насоса оставался небольшим. Не превышайте приведенные выше рекомендации 200 и 400 футов. Чтобы поддерживать равномерный поток воды в трубах и исключить воздушные карманы, расход 2 и 2.5 галлонов в минуту (7,5-9 литров в минуту) используется для ½-дюймовой и ¾-дюймовой трубы соответственно.

Для томатов или огурцов, выращиваемых рядами в почве или в мешках с одной линией трубы под каждым рядом, вы можете оценить, что это занимает 10 британских тепловых часов на погонный фут длины ряда (10 ватт на метр). Например, теплица размером 30 на 100 футов с 10 рядами растений потребует 10 000 БТЕ / час (3 кВт) тепла (10 рядов x 100 футов длины x 10 БТЕ / час / погонный фут). Добавьте к этой сумме около 10% потерь тепла из подводящих труб.Почва вокруг труб должна быть влажной, чтобы обеспечить хорошую теплопередачу.

Потери тепла от грядок или скамеек, покрытых растениями, растущими в почве, составляют около 20 БТЕ / кв. Фут / ч (50 Вт / кв. Метр), а для грядок или скамеек, покрытых квартирами, — около 15 БТЕ / кв. Фут / ч (Рисунок 4 ). Это основано на температуре воды 100 градусов по Фаренгейту. Некоторые производители резиновых трубок рекомендуют температуру воды до 140 градусов по Фаренгейту, что увеличивает теплопередачу, но может вызвать повреждение корней у некоторых культур.

Источник тепла

Водонагреватель резервуарного типа (от 30 000 до 40 000 БТЕ / час), работающий на природном газе или пропане, будет обеспечивать тепло корневой зоны на площади от 3000 до 6000 квадратных футов. Коммерческие водонагреватели, работающие на газе или масле, доступны в более крупных размерах. Поскольку система обогрева корневой зоны не обеспечивает все тепло, необходимое для поддержания тепла в теплице холодными ночами, необходим водонагреватель или другой источник тепла.

В теплице для обогрева корневой зоны используется водонагреватель. Фотография Верна Грубингера.

В более крупных теплицах обычно устанавливают котел, достаточно большой, чтобы обеспечивать тепло корневой зоны и воздуха. Лучше всего, если будут установлены парные котлы на одну треть и две трети мощности. Их можно расположить поэтапно, чтобы эффективно удовлетворять потребности в тепле в течение всего года. Температура котловой воды в больших системах обычно поддерживается на уровне от 180 до 200 градусов по Фаренгейту в самое холодное время года. Клапан темперирования, установленный в линии подачи, смешивает горячую воду и холодную воду, возвращаемую из трубопровода корневой зоны, чтобы обеспечить температуру 100 градусов по Фаренгейту.вода для системы. Бойлеры доступны в размерах от 50 000 британских тепловых единиц в час и выше.

Сантехнические системы

Все системы с замкнутым контуром требуют использования мембранного расширительного бака с предварительным давлением, воздухоотделителя и вентиляционного отверстия, установленных на подающей трубе как можно ближе к источнику горячей воды. Необходимые клапаны включают предохранительный клапан, клапаны уравновешивания потока, задвижки для изоляции частей системы, редукционные клапаны для заполнения трубопровода и зональные клапаны для независимого управления отдельными секциями системы.

Вода перемещается по системе с помощью циркуляционных насосов. Скорость потока зависит от количества петель на зону и размера трубопровода. Например, система из 10–200-футовых петель из полиэтиленовой трубы диаметром ½ дюйма будет иметь расход 20 галлонов / мин (10 петель x 2 галлона в минуту / петля = 20 галлонов в минуту). Насос должен иметь возможность преодолевать потери на трение в системе. Для большинства систем корневой зоны насос с расчетной производительностью от 15 до 20 футов напора удовлетворит потребности системы.

Элементы управления

В простейшей системе, использующей водонагреватель, термостат на баке устанавливается на желаемую температуру воды в корневой зоне (обычно 100 градусов по Фаренгейту). Возвратная вода из контуров возвращается в резервуар для повторного нагрева. Эту же систему можно использовать с большинством бойлеров, установив аквастат, контролирующий температуру воды на выходе. Необходимо строго соблюдать инструкции производителя по минимальной температуре воды, поступающей в котел. Если котел используется для обогрева помещения в дополнение к обогреву корневой зоны, обычно желательна более высокая температура и необходим терморегулирующий клапан.В большинстве районов США тепло корневой зоны будет обеспечивать менее 25% общей потребности теплицы в тепле в самую холодную ночь, поэтому для обогрева воздуха в теплице требуется дополнительная система распределения тепла. Это может быть ребристая или трубная радиация, теплообменники вода-воздух или печи с горячим воздухом.

Активация циркуляционного насоса осуществляется датчиком, вставленным в почву или мешок для выращивания. Электронный термостат — хороший выбор, поскольку разница между включением и выключением составляет всего один-два градуса.Механические термостаты имеют более высокий дифференциал.

В более крупных тепличных системах вода в линиях подачи в систему корневой зоны может циркулировать непрерывно. Это поддерживает теплую воду рядом с зоной выращивания. Электромагнитные клапаны в каждой зоне, активируемые датчиком в слое, регулируют поток в эту зону.

Тепло корневой зоны зарекомендовало себя как эффективный способ улучшить размножение и продуктивность. Экономия энергии за счет более низкой температуры воздуха может достигать 10% и помогает компенсировать стоимость системы.

Соавторы этой статьи

Статья адаптирована из статей о нагревании корневой зоны в Университете Коннектикута IPM и UMass Extension

Рецензент

Теплый пол — методы установки труб

Существует множество вариантов установки трубок для установки водяного теплого пола. Фактически, это один из самых частых наших вопросов. В зависимости от приложения у вас может быть несколько различных вариантов на выбор.На этой странице описаны многие из наших самых популярных методов установки излучающих трубок, в том числе:

УСТАНОВКА ЛУЧЕВОГО ОТОПЛЕНИЯ БЕТОННЫХ ПЛИТ

Установка бетонной плиты — это один из самых простых и эффективных способов установки лучистого тепла . Хотя это просто, очень важно делать это правильно. В противном случае у вас может быть система подогрева пола, которая неэффективна, дорогостоящая в эксплуатации и может вообще не работать.Вот несколько общих рекомендаций, которым нужно следовать. Имейте в виду, что эти рекомендации носят общий характер, и вам всегда следует консультироваться с официальным представителем вашего кода для правильной установки.

Подготовка бетонной плиты для теплого пола

Пароизоляция

Поверх утрамбованной земли или песка следует установить пароизоляцию. Пластик Visqueen толщиной 6 или 8 мил (полиэтиленовый пластик) всегда был предпочтительным материалом. Исследования показывают, что это может быть неэффективно, как другие варианты.Вы должны проконсультироваться с официальным представителем вашего кодекса о соответствии кодексу. Этот сайт является хорошим источником информации о том, почему и как установить пароизоляцию.

Изоляция бетонной плиты

После установки пароизоляции следует изолировать плиту от земли . Предпочтительным материалом является экструдированный или пенополистирол (жесткая голубая или розовая плита). Обычно мы рекомендовали 2 дюйма, но в некоторых штатах теперь требуется 3 дюйма или R-15.

Некоторые предлагают использовать тонкие листы фольги / пузыря или изолирующее одеяло.Эти продукты заявляют о высоком R-значении, но в основном это связано с их отражающими свойствами. Вы теряете отражающие свойства материала, когда заливаете его бетоном. Тогда вы застряли с 1/2 дюйма настоящей изоляции. Это быстрый и простой продукт в установке, но в данном случае быстро и легко определенно не лучший вариант.

Crete-heat — это название продукта, которым пользуются многие наши клиенты. У этого продукта есть выступы сверху, чтобы удерживать трубку на месте. Все, что вам нужно сделать, это поставить трубку на место, опустить ее между выступами и продолжать движение.Нет необходимости тратить дополнительное время на изгибание и привязку трубы к сетке или арматуре. Crete-heat имеет встроенный пароизоляционный слой и язычок, поэтому он соединяется вместе. Нет необходимости заклеивать швы.

Поскольку большая часть потерь тепла в бетонной плите фактически происходит на внешнем крае, важно, чтобы мы изолировали и там. Вот пара деталей. Первый показывает, что произойдет, если изолировать только боковую кромку.На втором изображен правильный способ изоляции бетонной плиты при ее использовании для теплого пола. Имейте в виду, что некоторые из них будут изолировать боковой край до основания.

Плита частично утеплена.

Плита полностью изолирована.

Для получения более подробной информации о методах изоляции, пожалуйста, прочтите наше Руководство по проектированию и строительству.

Установка трубопровода теплого пола

Следующим шагом после установки теплоизоляции является прокладка излучающей трубки.Если вы установите изделие Crete-heat, эта деталь будет простой. Просто вставьте трубку в выступы. Если вы использовали традиционный пенопласт, у вас все еще есть несколько вариантов. Некоторые прикрепляют трубку к пене с помощью скоб Pex и специального пистолета, который ускоряет работу. Единственный недостаток заключается в том, что скрепки могут быть довольно дорогими.

Другой вариант — прикрепить трубку к проволочной сетке или арматуре с помощью стяжек. Это наиболее распространенный метод, потому что застежки-молнии недороги, и большинство из них готовы пожертвовать немного времени, если это означает, что сэкономит много денег .

ПОЛУЧИТЕ БЕСПЛАТНОЕ ПРЕДЛОЖЕНИЕ НА СПОСОБ УСТАНОВКИ БЕТОННЫХ ПЛИТ НА ЛУЧШИЙ ПОЛ!

УСТАНОВКА РАДИАНТНОГО ОТОПИТЕЛЯ ПОЛА

Метод укладки излучающего пола со скобами очень популярен, потому что до тех пор, пока вы видите балки снизу, вы можете установить излучающее тепло. Этот метод хорошо подходит для нового строительства и модернизации. Фактически, он работает настолько хорошо, что почти полностью заменил тонкие подвесные плиты (см. Ниже).Несмотря на то, что приложение slab довольно щадящее, мы считаем, что установка скоб должна быть сделана точно, чтобы она работала должным образом. Следующие методы ДОЛЖНЫ соблюдаться для эффективной и действенной установки скоб:

Установлена ​​алюминиевая теплообменная пластина.

Установка алюминиевых теплоизлучающих пластин:

Их также называют теплообменными пластинами или алюминиевыми пластинами. Исследование, проведенное несколько лет назад Государственным университетом Канзаса, показало, что системы, использующие теплообменные пластины vs.системы, которые не могут передать , вдвое больше, чем BTU. Смысл в том, что обычно вы можете снизить температуру воды и сократить время цикла, что может снизить ваши эксплуатационные расходы.

Компания

Radiantec также провела собственные эксперименты по исследованию пластин, результаты которых можно найти здесь. Наиболее экономичным решением является установка тонких пластин теплообмена в непрерывном перекрытии. Мы обнаружили, что более толстые экструдированные алюминиевые пластины передают примерно на 6% больше тепла, но при более чем удвоенной стоимости.

Сшиваемая излучающая установка, показывающая разницу в участках с покрытием и без покрытия.

На этом рисунке показаны преимущества полного покрытия алюминиевых пластин теплопередачи по сравнению с их разнесением. Обе зоны находились в одной зоне и работали одинаковое количество времени.

В идеале теплообменные пластины должны располагаться непрерывно, но это не обязательно. Наше общее практическое правило — располагать алюминиевые пластины непрерывно в комнатах с ковровым покрытием, в ванных комнатах и ​​в местах с высокими потерями тепла, например, в больших комнатах.Разместите их примерно каждые 8 ​​дюймов во всех других областях.

Деталь, показывающая разнесенные пластины.

Алюминиевые теплообменные пластины с непрерывным покрытием.

Установите алюминиевый отражающий барьер:

Примерно на 1-2 дюйма ниже излучающих трубок и пластин следует установить алюминиевый отражающий барьер. Это не что иное, как крафт-бумага с алюминиевой облицовкой. У него есть волокна, которые проходят через него, поэтому он не рвется и не рвется, но его можно разрезать ножницами.Светоотражающий барьер поставляется в рулоне шириной 50 дюймов и должен быть разрезан так, чтобы он мог поместиться между балками. У нас есть установочное видео, в котором показано, как это сделать. Установка отражающего барьера предназначена для отражения лучей волн тепла обратно вверх к черному полу. Мы также пытаемся создать небольшой карман мертвого воздуха, который дополнительно помогает уравновесить теплопередачу. Некоторые будут утверждать, что в отражающем барьере нет необходимости, и что он покроется пылью и со временем потеряет свою эффективность.Мы по-прежнему считаем, что это важная деталь, и, поскольку это относительно недорогой , его следует установить.

Фотография алюминиевого световозвращающего барьера, установленного в одной балке перекрытия для водяного теплого пола.

Обычно после этого устанавливается изоляция

(см. Следующий шаг), поэтому, если вы можете найти фольгированную изоляцию с достаточно высоким R-значением, вы можете отказаться от этого продукта.

Установить изоляцию

Многие люди спрашивают нас, необходимо ли также установить изоляцию под излучающими трубками, теплообменными пластинами и отражающим барьером.Если вы можете сделать это только один раз, потому что потолок будет закончен, то ответ — абсолютно да. Количество изоляции зависит от того, что находится сверху и снизу. Если наверху есть ковровое покрытие или зона с высокими тепловыми потерями, следует добавить R-19. В противном случае вам, вероятно, сойдет с рук R-13, но R-19 лучше. Тип изоляции не имеет большого значения.

Закрепите изоляционную деталь над ползком.

Если внизу есть неотапливаемый подвал, используйте R-19.Большинство людей не возражают, если они теряют немного тепла в этом сценарии. Если, например, теплопотери вниз полностью тратятся на подвесное пространство, тогда ваш метод изоляции должен быть обширным. Вы должны попытаться получить как минимум R-30. Некоторые изолируют между балками стекловолокном, а затем герметизируют всю нижнюю часть жесткой пеной.

Если потолок не будет закончен, некоторые подождут и посмотрят, как работает система, а затем при необходимости добавят изоляцию.Что может случиться, если не утеплить? Поскольку лучистое тепло распространяется во всех направлениях, тепло также легко уходит вниз. Подвал станет слишком теплым, и вы не получите достаточно тепла в пространство наверху.

Будет ли работать система теплого пола без алюминиевых теплообменных пластин?

Нам часто задают этот вопрос, потому что давайте посмотрим правде в глаза: люди хотят сэкономить. Алюминий стоит дорого. Мы получим это! Radiantec считает себя компанией, занимающейся «энергоэффективностью». Все, что мы делаем и все цитируем, преследует единственную цель — создать максимально энергоэффективную систему.

Мы также придерживаемся принципа «простоты», поэтому мы указываем только те компоненты, которые, по нашему мнению, действительно необходимы. Это, в свою очередь, сэкономит вам деньги каждый день, когда вы эксплуатируете систему отопления. Так что, на наш взгляд, глупо заранее сэкономить немного денег и отказаться от важного элемента, который поможет вам сэкономить деньги навсегда.

Будет ли работать излучающая система без алюминиевых пластин? Лучший ответ — «может быть». Если плиты не используются, то вы полагаетесь на воздух и несколько мест, где трубы соприкасаются с полом для передачи тепла.Проблема в том, что воздух — это изолятор, а Pex, непосредственно контактирующий с деревом, — плохой проводник. Чтобы компенсировать эту плохую теплопередачу, необходимо значительно повысить температуру воды. В некоторых случаях до 180 градусов по Фаренгейту! Даже тогда, в холодный день, пол может не отводить достаточно тепла для обогрева комнаты, если дом старый и не энергоэффективен.

В новом строительстве с современными хорошо изолированными конструкциями система без плит, скорее всего, будет работать. Но с он не будет работать так хорошо и эффективно, как мог бы. Кроме того, вы не сможете использовать водонагреватель в качестве источника тепла, потому что системе требуется гораздо более теплая вода, чтобы компенсировать плохую теплопередачу. В свою очередь, ваш проект также не может быть отличным кандидатом на использование солнечной энергии для горячего водоснабжения. Что имеет больше смысла: установить систему, которая может работать при более низких температурах (около 120-130 градусов по Фаренгейту), или исключить компоненты, которые заставляют вас запускать систему при высоких температурах (около 180 градусов по Фаренгейту)? Также легко определить, какая система будет стоить дешевле.

Мы ежедневно получаем звонки от людей с существующими системами (не нашей), которые хотят улучшить производительность. Они жалуются на недостаточное количество тепла в холодные дни и / или высокие затраты на электроэнергию. Мы очень рады, когда они перезвонят позже и будут в восторге от того, насколько хорошо их система работает после установки пластин!

ПОЛУЧИТЕ БЕСПЛАТНУЮ ЦЕНУ НА СПОСОБ УСТАНОВКИ КРЕПЛЕНИЯ ИЗЛУЧАЮЩЕГО ПОЛА!

УСТАНОВКА ПОДВЕСНОЙ ПЛИТЫ ИЗЛУЧЕНИЯ НАПОЛЬНОГО ОТОПЛЕНИЯ

В новостройках иногда используется подвесная система теплый пол из панелей.Когда-то это была обычная установка, но сейчас мы не видим, чтобы она использовалась так часто. Этот метод предусматривает установку излучающих труб поверх чернового пола. Затем сверху заливается плита толщиной 1 1/2 дюйма. Эта плита обычно представляет собой легкую бетонную смесь или материал на основе гипса, называемый «гипербетон», который, кажется, является наиболее распространенным.

Как правило, это не лучший вариант для модернизации, поскольку существующие дома не были спроектированы таким образом, чтобы выдерживать дополнительный вес. Даже легкий бетон может весить 12-14 фунтов на квадратный фут при заливке 1 1/2 дюйма.

Изображение подвесной плиты, залитой тонким слоем гипербетона.

Некоторые преимущества подвесной плиты:

• Простая установка трубки по сравнению со скобками.
• Тепловая масса, которая особенно полезна при использовании солнечной горячей воды в качестве источника тепла. Пол может быть встроен в механизм хранения.
• Звукоизоляция.
• Огнестойкость.
• Повышенная тепловая мощность. В приложениях со скреплением мы можем получить около 35 британских тепловых единиц / час / квадратный фут, тогда как подвесные плиты — до 40 британских тепловых единиц / час / квадратный фут.Однако имейте в виду, что средняя потеря тепла в новом доме составляет около 20 британских тепловых единиц / час на квадратный фут, поэтому это преимущество может не сработать для большинства установок.
• Нет необходимости в алюминиевых теплообменных пластинах.
• Равномерная и стабильная температура пола.

Некоторые недостатки подвесной плиты:

• Добавленный вес. Конструкция пола должна быть спроектирована так, чтобы выдерживать этот дополнительный вес .
• Добавлена ​​высота. Поскольку подвесная плита запланирована с самого начала, проблем нет.У нас были люди, которые после факта решили, что они хотят сделать подвесную плиту, когда дополнительные 1 1/2 дюйма не были запланированы.
• Высокая тепловая масса. Хотя это также является преимуществом, этой системе требуется много времени, чтобы реагировать на новые поступления энергии. Также нужно много времени, чтобы остыть в те времена года, когда прохладно утром и тепло днем.
• Стоимость. В зависимости от того, где вы находитесь, такая установка может быть дорогостоящей.

Процесс установки подвесной плиты

Для этой установки стены имеют двойное покрытие, что дает дополнительную высоту в 1 1/2 дюйма.Обычно стены имеют каркас, но не гипсокартон. Это позволяет вам переходить из одной комнаты в другую, просто сделав надрез в стене. Если стены облицованы гипсокартоном, установка трубы может быть более сложной, потому что вам придется входить и выходить из дверных проемов. Другой вариант — просверлить отверстие в полу, провести трубу под стеной, а затем снова на другой стороне. Затем некоторые кладут на пол слой пластика. Похоже, есть некоторые споры о том, нужно ли это или нет.Поскольку это не вопрос лучистого теплого пола, мы оставляем это решение на усмотрение подрядчика, выполняющего работы. Пришло время положить трубку и прикрепить ее к полу. Они делают скобы Pex, которые предназначены для крепления Pex к деревянному основанию пола. Обязательно присоедините трубку к коллектору и проверьте трубку под давлением перед заливкой. Одной из привлекательных особенностей всех коллекторов Radiantec является то, что они поставляются предварительно собранными с присоединенным оборудованием для испытания под давлением. Последний шаг — утеплить между балками.Окончательная установка будет выглядеть примерно так:

График установки подвесной плиты.

Заливка пола Maxxon Therma-floor поверх излучающих труб. Фото любезно предоставлено Maxxon.

ФАНЕРА И ПЛИТЫ УСТАНОВКА ЛУЧЕВОГО НАПОЛЬНОГО ОТОПЛЕНИЯ

Многие задаются вопросом: «Как установить лучистый пол с подогревом, если у меня нет доступа к полу снизу?» Один из способов — использовать готовую систему картона с рифлеными отверстиями, которую вы можете положить и просто положить в нее Pex.Эти продукты обычно имеют слой алюминия на поверхности для оптимальной теплопередачи.

Хотя эти продукты работают очень хорошо, все они имеют один общий недостаток: они слишком дороги для среднего домовладельца, чтобы даже подумать о них по цене 8-10 долларов за квадратный фут. В эту цену даже не входит сияющий материал.

Полосы фанеры установлены на черный пол.

Radiantec предлагает практическую альтернативу этим дорогостоящим продуктам.Если вы являетесь компетентным мастером своими руками и не против работать с электроинструментом, то вы можете установить высокоэффективную систему лучистого теплого пола поверх существующего пола за небольшую часть от цены произведенных панельных систем.

Установка «фанера и пластины» включает разрезание фанеры 3/4 ″ на полосы шириной 12 ″ и закрепление их на черновом полу. Вы оставите канавку шириной примерно 3/4 дюйма для трубки и пластины.

Перед установкой трубок устанавливается алюминиевая пластина теплопередачи, которая помогает проводить тепло через пол. Теперь можно установить трубы и положить готовый пол. Если покрытие пола будет мягким, например ковровым или виниловым, следует укладывать тонкий слой дерева (называемый луан). Большинство других твердых полов можно укладывать непосредственно на трубы и плиты.

Фанерные полосы, трубы и плиты, установленные на черновой пол.

Плавающий пол, установленный над системой водяного отопления.

ПОЛУЧИТЕ БЕСПЛАТНОЕ ПРЕДЛОЖЕНИЕ НА СПОСОБ УСТАНОВКИ ФАНЕРА И ПЛИТ.

Чтобы узнать о более распространенных методах установки трубок, обязательно прочтите наше Руководство по проектированию и изготовлению.

Геотермальный тепловой насос: как это работает

Учитывая, что в наши дни солнечной энергии уделяется все внимание, вы можете быть удивлены, узнав, что одно из самых многообещающих решений по снижению высоких затрат на энергию находится не в небе, а глубоко под вашей лужайкой.

Прочтите, чтобы понять, как работают геотермальные тепловые насосы, сколько они стоят и являются ли они разумным вложением средств.

Стоят ли геотермальные тепловые насосы своих денег?

Сверхэффективные геотермальные тепловые насосы обеспечивают чистое и бесшумное отопление и охлаждение, сокращая при этом коммунальные платежи до 70 процентов. «С этой технологией каждый мог бы получать больше энергии на весь срок службы», — говорит эксперт по сантехнике и отоплению TOH Ричард Третви.

Геотермальная система с тепловым насосом

В принципе, геотермальный тепловой насос работает так же, как обычный тепловой насос, за счет использования хладагента под высоким давлением для улавливания и перемещения тепла из помещения в помещение.Разница в том, что обычные системы собирают тепло — и избавляются от него — с помощью наружного воздуха. Геотермальные системы, напротив, передают тепло через длинные петли заполненных жидкостью труб, закопанных в землю.

Геотермальное отопление и охлаждение

Как давно обнаружили наши пещерные предки, если вы уйдете достаточно глубоко под землю, температура земли будет оставаться постоянной 50 градусов или около того, независимо от того, насколько жарко или холодно на улице. Таким образом, в то время как обычный тепловой насос с «воздушным источником» изо всех сил пытается улавливать тепло от замерзающего зимнего воздуха или сбрасывать его в летний зной, его «наземный» аналог выполняет сравнительно легкую работу по отбору и отведению тепла через 50-градусную жидкость, циркулирующая в его контуре заземления.

КПД

Вот почему геотермальному тепловому насосу требуется всего один киловатт-час электроэнергии для производства почти 12 000 британских тепловых единиц для охлаждения или обогрева. (Чтобы произвести такое же количество Btus, стандартный тепловой насос при температуре 95 градусов в день потребляет 2,2 киловатт-часа.) Геотермальные системы вдвое эффективнее лучших кондиционеров и почти на 50 процентов эффективнее лучших газовых печей. , круглый год.

Еще одно преимущество состоит в том, что нет необходимости в шумном наружном вентиляторе для перемещения воздуха через змеевики компрессора.Геотермальные установки просто перекачивают жидкость, поэтому их можно парковать в закрытом помещении, защищенном от непогоды. На большинство из них предоставляется 10-летняя гарантия, но она может длиться намного дольше. За 29 лет, прошедших с тех пор, как Джим Партин, один из первых приверженцев технологии, установил один в своем доме в Стиллуотере, штат Оклахома, он заменил только два контактных переключателя.

Детали теплового насоса: Как и в обычных тепловых насосах, хладагент в геотермальном тепловом насосе проходит по контуру через компрессор, конденсатор, расширительный клапан и испаритель, собирая тепло на одном конце и отдавая его на другом.Направление потока хладагента, которое регулируется реверсивным клапаном, определяет, подается ли тепло в дом зимой (показано) или отводится от него летом. С добавлением пароохладителя остаточное тепло от системы также может дополнять обычный водонагреватель, что еще больше снижает счета за электроэнергию.

Расходы и налоговые льготы

Несмотря на эти преимущества, в прошлом году в США было установлено только 47000 геотермальных установок. Это лишь крошечный промах по сравнению с примерно одним миллионом обычных тепловых насосов, проданных за тот же период, даже несмотря на то, что стоимость приобретения наземных тепловых насосов примерно такая же.

Вот в чем загвоздка: нужно закопать много труб — от 1500 до 1800 футов для типичного дома площадью 2000 квадратных футов. (Фактическая длина должна быть рассчитана специалистом на основе оптимальных нагрузок на отопление и охлаждение для дома.) Установка такого размера может стоить до 20 000 долларов в зависимости от почвенных условий, а также от того, сколько потребуется копания и бурения.

Например, для дома на большом участке можно использовать трубы, проложенные горизонтально в длинных траншеях глубиной 4 фута.Дома на небольших участках или на скалистых уступах могут потребовать трех или четырех отверстий, просверленных на глубине около 300 футов, что намного дороже.

Даже при таких значительных начальных инвестициях геотермальные системы настолько энергозатратны, что срок окупаемости чрезвычайно короткий. Исследование, проведенное Технологическим институтом ВВС США, подсчитало, что в среднем требуется всего семь-восемь лет, чтобы окупить затраты.

Фактическая точка безубыточности зависит от местных тарифов на коммунальные услуги, затрат на земляные работы / бурение, того, насколько хорошо ваш дом изолирован, эффективности выбранной вами модели и того, какие стимулы предоставляют ваше государство или коммунальные службы.Хороший установщик, разбирающийся в вопросах отопления и охлаждения, а также в вашей местной геологии, сможет произвести эти расчеты за вас.

Текущие федеральные льготы ограничиваются стандартной налоговой льготой в размере 300 долларов для установок Energy Star HVAC. (Канадцы, модернизирующие существующий дом с использованием геотермальной энергии, имеют право на федеральный грант в размере 3500 долларов).

Некоторые дальновидные коммунальные предприятия предложили ссуды под низкие проценты домовладельцам, желающим внедрить эту технологию. «Это беспроигрышный вариант», — говорит Стив Розенсток, менеджер по решениям в области энергетики в Edison Electric Institute, ассоциации коммунальных предприятий.«Коммунальные предприятия снижают пиковый спрос на отопление и охлаждение, поскольку их клиенты резко снижают свои счета за электроэнергию».

А поскольку пластиковые контуры заземления должны прослужить 50 или более лет, окупаемость для домовладельцев и для окружающей среды может длиться несколько поколений.

Основы

Что это такое: Система отопления и охлаждения с электрическим приводом, которая передает тепло между вашим домом и землей с помощью жидкости, циркулирующей по длинным петлям подземных труб.

Как это работает: Внутренний тепловой насос использует основной цикл охлаждения — испарение, сжатие, конденсацию и расширение — для улавливания и отвода тепла от земли и к земле для обогрева дома зимой и охлаждения летом.

Преимущества: Сокращает счета за отопление и охлаждение дома на 30–70 процентов. Устраняет шум компрессоров и вентиляторов на открытом воздухе. Снижает выбросы парниковых газов за счет посадки 750 деревьев или снятия с дороги двух автомобилей.

На что обращать внимание: Для получения федеральных налоговых льгот насосы должны соответствовать стандартам эффективности Energy Star. Для систем с обратной связью вам потребуется EER 14,1 и COP (коэффициент полезного действия) 3,3.

Где это получить: Чтобы найти производителей, посетите веб-сайт Консорциума геотермальных тепловых насосов. Чтобы найти квалифицированных монтажников и проектировщиков, которые знают местную геологию и знают, как рассчитывать системы для достижения максимальной эффективности, посетите веб-сайт Международной ассоциации наземных тепловых насосов.

Сколько это стоит: 15 000–20 000 долларов на установку системы, включая контуры заземления, тепловой насос и средства управления. База данных государственных стимулов для возобновляемых источников энергии предоставляет актуальную информацию о государственных программах стимулирования.

Могу ли я его модернизировать? Модернизация системы заземления не представляет трудностей, если возможно закопать контур заземления. В доме потребуются воздуховоды для распределения прохладного воздуха в жаркие дни. Эти же воздуховоды могут обеспечивать теплый воздух зимой.

Некоторые геотермальные тепловые насосы могут быть подключены к существующему устройству обработки воздуха, другие агрегаты поставляются со своим собственным встроенным устройством обработки воздуха. В домах с водяным отоплением также могут использоваться геотермальные системы, хотя могут потребоваться дополнительные радиаторы, поскольку эти системы не достигают более высоких температур, чем топливные котлы. (Это не проблема для теплого пола, который работает при более низких температурах.)

Полы с подогревом: полное руководство по полам с подогревом

Полы с подогревом (UFH) имеют множество преимуществ: они согревают ноги и позволяют сэкономить деньги на счетах.Полы с подогревом отлично сочетаются с возобновляемыми источниками тепла, поэтому они станут идеальным выбором для тех, кто пытается сделать свой дом более экологичным.

Звучит идеально, но как узнать, правильно ли это отапливать дом? Какие бывают типы? Можете ли вы его переоборудовать? Сколько стоит установка? Дорого ли запускать? Работает ли он только под некоторыми типами напольных покрытий?

Какой бы у вас ни был вопрос о теплых полах, найдите ответ в нашем экспертном руководстве.

Узнайте больше о различных типах отопления в нашем справочнике.

Как работает теплый пол?

Полы с подогревом бывают двух типов. Мокрая, так называемая, потому что горячая вода перекачивается по трубам в полу, или сухая — так называются электрические системы, работающие от сети. Влажные системы питаются от горячей воды, часто нагретой котлом, но также хорошо работают с возобновляемыми источниками энергии, такими как солнечные батареи или тепловые насосы.

Оба метода нагревают пол и используют тот факт, что горячий воздух поднимается вверх, нагревая при этом комнату.Вы можете сравнить преимущества влажной и сухой систем ниже.

Сколько стоит установка теплого пола?

Ожидайте потратить более 100 фунтов стерлингов за квадратный метр на водные системы и от 50 фунтов стерлингов за квадратный метр на электрические, за исключением подготовки, подкладки и установки. Имейте в виду, что установка электрических систем на площади до 20 м намного дешевле ² .

Только материалы:

• Электрический мат = от 35 до 80 фунтов за м ²
• Электрический в стяжке = от 20 до 90 фунтов за м ²
• Горячая вода, первые 20 мес ² = От 80 до 120 фунтов за м ²
• Горячая вода, последующие м ² = от 25 до 35 фунтов за м ²
• Элементы управления = от 80 до 150 фунтов за комнату

Установленная система:

• Электрический мат = от 70 до 120 фунтов за м ²
• Электрический в стяжке = от 60 до 110 фунтов за м ²
• Горячая вода, первые 20 мес ² = от 120 до 160 фунтов за м ²
• Горячая вода, последующие м ² = от 45 до 95 фунтов за м ²
• Элементы управления = от 100 до 200 фунтов за комнату

Дорогое ли использование теплого пола?

Системы УВГ с теплой водой генерируют температуру от 40 ° C до 65 ° C, что означает, что фактическая температура пола будет в среднем от 23 ° C до 32 ° C.Это ниже, чем у стандартных радиаторов, поэтому расходы на отопление со временем следует сократить.

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Электроэнергия имеет более высокие удельные затраты, поэтому эти системы могут оказаться немного дороже. Однако для оптимизации производительности можно использовать таймеры. Поскольку электрический UFH не зависит от системы центрального отопления, он позволяет обогревать определенный пол без необходимости отапливать весь дом.

Какие бывают типы полов с подогревом?

ЗНАЕТЕ ЛИ ВЫ?

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Существует два основных типа систем теплого пола: теплый водяной или влажный теплый пол, который проходит через трубы как часть системы отопления; и электрический.

Полы с подогревом, закапываемые теплой водой

Системы теплой воды предполагают закапывание 1.6 см труб в стяжку пола. Затем стяжка завершается выбранным вами покрытием, и зонированная система управляется коллектором, обычно расположенным в шкафу магазина. Тепло выделяется не радиаторами, а всей плитой пола.

Плюсы: Самый энергоэффективный способ доставки UFH. Низкие эксплуатационные расходы.

Минусы: Требует полного ремонта существующей конструкции пола и поэтому лучше всего подходит для пристройки или новых построек.

Эта водная система для поверхностного монтажа LoPro Max имеет низкие эксплуатационные расходы по сравнению с эквивалентной электрической системой UFH.Например, 30-метровая электрическая система подпола ² будет стоить около 720 фунтов стерлингов в год для эксплуатации, в то время как LoPro Max стоит 240 фунтов стерлингов при работе с газовым котлом. Однокомнатная, 4 м ² комплект, от 970,80 фунтов стерлингов, Nu-Heat

(Изображение предоставлено Nu-heat)

Теплый пол с водяным подогревом

Если если вы не хотите откапывать конструкцию пола, подумайте о системах теплого пола от таких компаний, как Nu Heat и Polypipe.Они состоят из изолированных панелей с каналами, проложенными для труб диаметром 1,2 см, которые могут быть уложены поверх существующей конструкции пола. Панели увеличивают высоту пола всего на 1,5 см и используют теплую воду так же, как и подземные системы.

Pros Простая в установке низкопрофильная система.

Минусы Относительно дорого, и добавление этой системы к выбранным комнатам, которые являются частью одного этажа дома, вызовет изменение уровня между помещениями.

Электрическая

Электрическая система позволяет избежать необходимости поднимать уровень пола в существующих помещениях и является популярным выбором для отопления отдельных комнат.Электрические системы состоят из ковриков, на которых кабели подключаются к электрической цепи дома. Управляется термостатами. Электрические коврики UFH тонкие, их можно укладывать на плиточный клей, что делает их очень популярными для ванных комнат.

Плюсы Легко модернизируется. Идеально подходит для отдельных комнат. Недорого в установке.

Минусы Относительно высокие эксплуатационные расходы по сравнению с системами водоснабжения.

Джейсон Орм, эксперт по ремонту

Плиточные полы идеально подходят для использования с UFH из-за их низкого термического сопротивления и высокой тепловой массы.Шестигранная напольная плитка, от 29,95 фунтов стерлингов за м ² и настенная плитка Mono Patchwork, 49,95 фунтов стерлингов за м ² , как Стены, так и пол

Мокрый пол или сухой пол системы отопления

Поскольку электрические системы устанавливаются непосредственно под напольным покрытием и работают независимо от вашей системы центрального отопления, они особенно полезны для установки в одном помещении или там, где уже установлен уровень черного пола.Проволока или маты очень тонкие (около 3 мм) и не должны вызывать проблем с разными уровнями пола — таким образом, мало нарушая существующее помещение.

В мокрых системах теплая вода циркулирует по пластиковым трубам, установленным под полом и подключенным к основному источнику центрального отопления. Эта система, как правило, работает лучше всего, когда трубы заделаны в стяжку, поскольку это помогает рассеивать тепло, поэтому она подходит для новых конструкций пола, где на черновом полу можно разместить трубопроводы и цементную стяжку.Таким образом, влажные системы с большей вероятностью будут использоваться в новостройках и пристройках или во время крупных ремонтных работ.

Мартин Конвей, менеджер по технической поддержке Pimlico Plumbers

Какая изоляция нужна для полов с подогревом?

Тип необходимой изоляции будет зависеть от типа выбранной вами системы.

Для помещений первого этажа и проектов реконструкции с твердым полом, системы UFH необходимо укладывать непосредственно на предварительно установленную изоляцию из пенопласта или полистирола, чтобы соответствовать строительным нормам.

Существуют также системы для твердых полов, которые включают изоляцию в их системную конструкцию, например, система Floating Floor System от компании Polypipe, которая включает панели пола из полистирола высокой плотности, которые служат основой для труб отопления, но также улучшают изоляцию.

Для комнат наверху требуемая изоляция снова будет зависеть от выбранного вами продукта. Эти немного более сложные установки требуют систем теплого пола, которые могут быть установлены на полах без прочного основания, часто на подвешенных деревянных или деревянных поверхностях.Здесь мы всегда рекомендуем использовать решение, включающее изоляцию в его конструкцию, чтобы вы могли быть уверены, что изоляция идеально подходит для требований вашей системы.

Например, система подвесного пола Polypipe имеет изоляцию, специально разработанную для размещения между опорными балками, а решение модульных нагревательных панелей представляет собой систему, состоящую из предварительно сконфигурированных панелей с уже встроенной изоляцией 3 см, с панелями, которые можно просто соединить. и затем установили между балками на месте.

Get Real Homes Журнал доставлен прямо к вашей двери и вашему устройству

Не можете добраться до магазинов, но не хотите пропустить последний номер вашего любимого домашнего журнала? Не волнуйтесь, когда вы подпишетесь сегодня, вы будете получать каждый выпуск журнала Real Homes прямо к вашей двери и вашего устройства.

От потрясающих завершенных проектов до новейших идей украшения, которые вы можете попробовать в своем собственном пространстве, вы найдете множество развлечений и вдохновения в каждом выпуске.
Просмотреть сделку

Является ли теплый пол лучшим вариантом для моего дома?

UFH особенно эффективен для больших пространств с открытой планировкой, особенно с высокими потолками, поскольку весь пол излучает тепло вверх, согревая ноги и создавая равномерную температуру в помещении. Это лучистое тепло также означает уменьшение сквозняков, снижение уровня влажности и количества переносимых по воздуху аллергенов.

Обычно теплых полов более чем достаточно в качестве автономного обогрева. Однако его возможности часто будут определяться другими факторами, такими как напольные покрытия (см. Ниже) и уровни изоляции здания (особенно стены и окна).Вот почему расчеты теплопотерь так важны, а индивидуальные тепловые характеристики здания показывают, сколько тепла вам нужно генерировать.

Например, плохо изолированное помещение с большим количеством остекления может не отапливаться полностью, когда на улице холодно (что означает, что может потребоваться дополнительная изоляция или дополнительное отопление).

Существует ограничение на температуру пола, при которой система теплого пола может комфортно работать, поэтому это может означать, что она не подходит для очень маленьких помещений, где отношение площади пола к объему помещения низкое.

Полы с подогревом — хороший выбор для обогрева кухни, особенно гостиной открытой планировки. Он хорошо сочетается с твердым полом, который часто используется на кухне, и означает, что вы можете использовать пространство на стене для хранения вещей вместо радиаторов.

Подходит ли теплый пол для старого дома?

UFH может быть хорошим выбором для старого дома. Однако это не подходит, если исторический пол будет поврежден или фундамент подорван. Помните также, что бетонные полы и влагонепроницаемые мембраны могут нарушить равновесие конструкции, вызывая проблемы с влажностью.Альтернативный, дышащий вариант — Limecrete. Это особенно хорошо работает с полом с подогревом и включает совместимый слой изоляции.

Также имейте в виду, что UFH может не иметь достаточной мощности для обогрева большого старого здания с плохой изоляцией.

Какой пол для теплого пола лучше всего?

Наилучшим покрытием для полов с подогревом является керамическая плитка, которая обладает прекрасными теплопроводными свойствами. В основном вам нужно что-то, что поможет быстро и быстро вывести тепло на поверхность.Камень и дерево — тоже отличные варианты; пол из смолы, хотя и не такой проводящий, как керамика, все же хорошо совместим с полом с подогревом. Бетон менее эффективен, и вы можете обнаружить, что с этим материалом ваши полы будут холоднее, чем со смолой или фарфором. Наименее подходящим напольным покрытием для теплого пола является любой тип коврового покрытия — на самом деле, если у вас есть ковровое покрытие, вам, вероятно, все равно не понадобится пол с подогревом.

Можно ли совместить теплый водяной пол с подогревом и радиаторы?

Комбинация обеих систем может быть ответом для многих домов, поскольку радиаторы можно легко встроить в систему пола.

Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Насколько легко контролировать теплый пол?

Специализированные регуляторы UFH жизненно важны для обеспечения комфорта, оперативности и энергоэффективности. Напольное отопление требует больше времени для нагрева и охлаждения по сравнению с радиаторами, поэтому для преодоления этого промежутка времени необходимы программируемые элементы управления.

Для домашних хозяйств с нерегулярной или ограниченной заселенностью, а также для домов отдыха полезно иметь дистанционное управление, чтобы вы могли включить отопление за час или два до прибытия. Пульт дистанционного управления также пригодится, если вы забыли выключить обогрев.

Как выбрать правильную тепловую мощность

Ваш инженер-теплотехник или поставщик UFH разработает для вас систему, подбирая мощность на квадратный метр в соответствии с потребностями помещения в тепле, исходя из объема, характеристик теплопотерь стен, пола , крыша, окна и вентиляция, а также напольное покрытие на ваш выбор.

Какие типы полов и черновых полов лучше всего подходят для полов с подогревом?

Лучшее напольное покрытие для использования с UFH — узнайте больше в наших руководствах

Лучший тип основания пола — это стяжка, которая полностью изолирует трубопроводы и обеспечивает плотную и проводящую среду для распространения и отвода тепла течет по трубам. Это затем позволяет использовать более низкую температуру трубы, обычно около 35 ° C, и делает систему UFH гораздо более эффективной.

Твердые напольные покрытия, в том числе каменные и керамические, являются лучшим выбором для настила полов и обеспечивают хорошую теплоотдачу.

Если вы предпочитаете пол из массивной древесины, всегда уточняйте у своего поставщика, подходит ли он для использования с UFH, или подумайте о конструкционных деревянных плитах, которые в силу своей конструкции имеют тенденцию быть более устойчивыми при изменении температуры. Опять же, уточните у поставщика, рекомендуется ли ваш конкретный выбор для использования с UFH.В обоих случаях имейте в виду, что температура поверхности не должна превышать 27 ° C.

Большинство высококачественных ламинатов и винила также можно использовать с UFH.

Ковры можно использовать с UFH. Тем не менее, ознакомьтесь с совокупным рейтингом ковра и подложки. Он должен быть менее 2,5 тг, чтобы система теплых полов могла работать эффективно.

Получите дополнительную консультацию по выбору ковра.

Как происходит установка теплого пола?

Системы электрического теплого пола может легко установить компетентный домашний мастер, хотя большинство проектов по-прежнему выполняется подрядчиком, например плиточником или электриком.

Большинство систем UFH укладываются на изоляцию с покрытием стяжкой. В этой ситуации прокладку трубопроводов и подключение коллекторов может выполнить любой грамотный человек.

Если вы делаете это самостоятельно, выбранная вами компания должна предоставить вам чертежи компоновки труб, а также руководства по установке или видеоролики, посвященные аналогичному проекту. Это просто вопрос следования чертежам трубопроводов — проложить каждый отдельный контур от коллектора, закрепить трубу на полу с помощью предоставленных скоб, а затем вернуть трубопровод в коллектор.Перед окончательной укладкой пола необходимо провести испытания всех укладок.

Для электрических или газовых подключений необходим квалифицированный монтажник.

Как измерить

Стандартные системы UFH имеют глубину 15-16,5 см, включают 10 см изоляции, 5-6,5 см стяжки с теплой водой или электрическими нагревательными элементами внутри, после чего следует отделка пола.

Может ли протекать теплый пол?

Если гвоздь случайно не вонзится в трубы на каком-то этапе, этого просто не произойдет.В полу нет стыков, а трубы спроектированы и испытаны на расчетный срок службы 50 лет при температурах и давлениях, превышающих требуемые системой.

При случайном повреждении отдельные трубы можно испытать под давлением, чтобы найти нужную. В деревянных полах труба обычно может быть открыта для ремонта, в то время как стяжка пола должна быть выкопана, чтобы открыть трубу. Что касается электрических систем, то это просто подъем напольного покрытия и замена поврежденной цепи.

Есть ли гарантия на теплый пол?

Ищите системы, на которые в стандартной комплектации распространяется расширенная гарантия. Влажные системы состоят из различных компонентов, и вы можете обнаружить, что на каждую из них предлагается разная продолжительность гарантии — например, 25 лет на трубы и, возможно, два года на коллекторы. Как правило, коллекторы проще заменить, чем трубы, поэтому очень желательна длительная гарантия на сами трубы.

В случае электрических систем расширенная гарантия обычно составляет порядка одного года для термостатов, которые легко заменяются, и 10 лет для нагревательных кабелей, которые нет.Для некоторых брендов также доступны пожизненные гарантии.

При рассмотрении гарантий убедитесь, что компания, которая их поддерживает, имеет какое-то обоснование. Появился ряд онлайн-компаний, предлагающих расширенные гарантии на свои системы, но если они перестанут существовать, когда система выйдет из строя, эта гарантия будет бесполезной.

Полы с подогревом в сравнении с радиаторами

Там, где цена является проблемой, затраты на установку теплого пола могут перевесить преимущества, особенно если это связано с удалением бетонных полов и повторной стяжкой.В домах, в которых днем ​​нет людей, вам может не подойти медленный прогрев и охлаждение полов с подогревом (которое может составлять от четырех до шести часов).

Комбинация обеих систем часто может быть лучшим решением для многих домов, поскольку радиаторы можно легко встроить в систему пола. Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Система электрического теплого пола Sticky Mat от WARMUP PLC. с самоклеящимся клеем для быстрой низкопрофильной установки. От 48,92 £ за м² без НДС

Существуют ли другие системы невидимого отопления?

В качестве альтернативы полам с подогревом можно рассмотреть как системы плинтусов, так и панельное отопление.

Обогрев плинтусов

Влажные или электрические системы обогрева плинтусов — отличный вариант.Влажные системы могут использоваться как с тепловыми насосами, так и с обычными котлами из-за их большой площади поверхности и равномерного распределения тепла по помещению.

Прямые электрические версии легче и проще установить в зданиях, где нет газа или трубопроводов, но они более дороги в эксплуатации. Однако их быстрое время отклика и даже распределение тепла компенсируют некоторые дополнительные затраты по сравнению с другими формами электрического обогрева.

Установка системы обогрева плинтусов в типичном двухквартирном доме с двумя спальнями будет стоить от 3600 до 6000 фунтов стерлингов, хотя доступны и более дешевые варианты, доступные только для самостоятельной поставки; рассчитывайте заплатить от 500 до 720 фунтов стерлингов за номер.

Настенное панельное отопление

Модульные настенные и потолочные отопительные панели Variotherm — это решение для помещений, где полы с подогревом не подходят, будь то ремонт или новое строительство. Их легко адаптировать для стен, наклонных потолков и сложных кровельных конструкций. Полные системы начинаются от 70 фунтов стерлингов за квадратный метр, включая коллектор, панели и элементы управления, у поставщика UFh2.

Модульные настенные и потолочные отопительные панели Variotherm

(Изображение предоставлено Variotherm)

Подробнее об отоплении:

10 правил, которые можно и нельзя делать при проектировании системы теплопередачи от земли к воздуху

Система теплопередачи «земля-воздух» — также называемая «трубками заземления» или «климатической батареей» — это недорогой метод круглогодичного обогрева и охлаждения теплицы с использованием только солнца и тепловой массы почвы под землей.Для получения дополнительной информации о том, как это работает, посетите нашу страницу GAHT здесь.

Систему GAHT относительно просто построить и установить, если у вас есть правильный план. Однако составить план и знать, что делать, может быть сложнее. Во многих случаях небольшие ошибки при проектировании или установке могут сделать систему неэффективной, что приведет к потере времени и энергии, которые вы вложили в проект. Более того, плохо спроектированная система помешает вашей теплице работать энергоэффективно и полностью раскрыть свой потенциал.По этой причине в Ceres мы предлагаем конструкции, списки материалов и инструкции по установке для наших систем GAHT, чтобы помочь людям избежать распространенных ошибок и создать наиболее энергоэффективную и экономичную теплицу. Мы также адаптируем наши планы GAHT для вашей теплицы, гарантируя, что система будет правильно рассчитана и спроектирована.

Когда вы знаете, что делать, покупка и установка компонентов становится простой задачей. Пожалуйста, посетите нашу страницу с планами DIY, чтобы узнать больше о наших дизайнерских пакетах GAHT.

8 распространенных ошибок при проектировании системы GAHT

Хотя всех можно избежать, эти распространенные ловушки могут вывести из строя систему GAHT или климатическую батарею:

1. Вентиляторы слишком большие или слишком маленькие

Сколько энергии вы можете хранить под землей, все зависит от того, сколько воздуха проходит через почву. В большинстве случаев мощность нагрева и охлаждения прямо пропорциональна количеству движения воздуха. Таким образом, важно использовать достаточно мощные вентиляторы для теплицы.Тем не менее, вы не хотите использовать слишком большие размеры: в какой-то момент дополнительный воздушный поток не приведет к дополнительной теплоотдаче, и мощность вентилятора будет потрачена впустую. Другими словами, уменьшается отдача, когда вы увеличиваете размер вентилятора выше определенного порога. Размеры вентиляторов и информация о поставщиках включены в наш дизайн-пакет GAHT.

2. Диаметр трубы слишком большой или слишком маленький

Диаметр подземных труб должен соответствовать количеству воздуха, проходящего через них. Если воздух проходит через слишком маленькую трубу, это создаст сопротивление, которое значительно уменьшит поток воздуха и со временем повредит вентилятор.Если труба слишком большая, воздушного потока будет достаточно, но теплопередача уменьшится. Это происходит потому, что движение воздуха меняется от турбулентного к ламинарному. Ламинарный поток снизит теплопередачу.

Также важно знать глубину заглубления труб. На Церере мы часто рекомендуем закапывать трубы на 2′-4 ‘ниже уровня грунта, чтобы получить достаточно глубокие трубы, оставаясь при этом выше уровня грунтовых вод. В некоторых случаях мы видели, как люди, проектирующие свои собственные системы, закапывают трубы всего на 1-2 фута под землей.Это уменьшает общую массу почвы, которую система GAHT может использовать для хранения тепла, и не позволяет достичь стабильных температур почвы глубоко под землей.

3. Слишком длинные или короткие трубы

Существует несколько различных способов компоновки участков трубы под землей, образуя один или два слоя, одну соединенную систему или несколько отдельных систем. На приведенном выше рисунке показаны два слоя, каждый из которых образует собственную независимую систему со своими вентиляторами, которые могут работать отдельно.Здесь возникает еще одна переменная: длина трубы или расстояние между тем местом, где воздух поступает, и тем, где он выходит обратно в теплицу.

Если подземные трубы слишком короткие, у воздуха не будет достаточно времени, чтобы полностью передать тепло почве или почве передать тепло воздуху. Теплообмен значительно снижен. Если трубы слишком длинные, большая часть теплообмена будет происходить на начальном расстоянии системы труб, нагревая эту часть почвы больше, чем остальную.Кроме того, попытка прокачки воздуха через слишком длинную трубу приведет к уменьшению воздушного потока, выходящего из системы.

4. Утечка воздуха

Воздух может просочиться между соединениями в трубах, если они не герметизированы должным образом. Это уменьшает воздушный поток, проходящий через систему; меньше воздуха будет возвращаться в теплицу.

5. Без дренажа

Если подземные трубы не имеют перфорации, водяной пар будет конденсироваться в трубах и вызывать проблемы с плесенью. Помните, что воздух, поступающий в систему в течение дня, горячий и влажный.Температура воздуха падает по мере его движения под землей, заставляя водяной пар конденсироваться в воду. Застойная вода в трубах может вызвать множество проблем с системой.

6. Забиваются трубы

Хотя вы хотите, чтобы вода могла выходить из трубы, вы также не хотите, чтобы грязь или насекомые попадали в трубы и забивали их. Поэтому мы используем водосточную трубу, покрытую тонким слоем ткани, и накрываем выхлопные трубы проволочной сеткой, если они находятся близко к почве.

7.Вентиляторы, не предназначенные для влажной среды

Некоторые люди используют встроенные вентиляторы, работающие от постоянного тока, поэтому систему можно подключить к солнечной панели. Идея прекрасная, но мы обнаружили, что эти вентиляторы плохо себя чувствуют во влажной среде и выходят из строя всего через год или два.

8. Система работает слишком часто

Система GAHT должна быть умно автоматизирована. В CERES мы используем два термостата для управления системой GAHT: один включает систему, когда в теплице слишком холодно; один, когда в теплице слишком жарко.Когда в теплице поддерживается идеальная температура, вентиляторы выключены. Поэтому мы говорим, что в наших системах есть и «режим нагрева», и «режим охлаждения». Это позволяет вентиляторам работать только тогда, когда требуется контроль микроклимата, и не тратить впустую электроэнергию. Если система GAHT не управляется двумя термостатами, вентиляторы будут работать непрерывно, используя энергию, когда система не должна работать. Таким образом, чтобы снизить затраты на электроэнергию, вентиляторы GAHT должны быть подключены как для режима обогрева, так и для режима охлаждения. Инструкции по подключению включены в наш проектный пакет GAHT.

2 вещи, которые нужно сделать при создании системы GAHT / климатической батареи:

1. Сбалансируйте диаметр трубы, длину трубы и расход воздуха для оптимизации производительности

Как мы уже писали выше, все эти три переменные взаимодействуют, чтобы определить:

• сколько энергии будет передаваться между воздухом и почвой,
• сколько воздуха вы получите,
• и, таким образом, общая мощность нагрева / охлаждения системы GAHT

Именно здесь в CERES вся наша работа по разработке этих супер энергоэффективных климатических систем.Мы используем комбинацию прошлых тематических исследований и расчетов энергопотребления для разработки системы GAHT, адаптированной для отдельной теплицы. Это означает, что выбраны правильные компоненты, чтобы система имела достаточную мощность нагрева / охлаждения для вашего климата и размера теплицы. В некоторых случаях системе GAHT требуется резервный обогрев и охлаждение, и мы планируем это тоже.

2. Используйте компоненты, предназначенные для этого приложения

Все материалы, используемые в системе GAHT, можно приобрести в Интернете или в хозяйственном магазине.Несмотря на то, что они являются стандартными компонентами, следует тщательно выбирать материалы, чтобы обеспечить простоту установки и долговечность. В Ceres мы тщательно отобрали наши материалы, чтобы детали можно было легко установить, при необходимости заменить и прослужить в этом приложении. Мы используем вентиляторы, предназначенные для помещений с повышенной влажностью, и прочные трубы, которые можно прокладывать под землей. Это позволяет использовать лучшее из обоих миров: если деталь повреждена, ее можно легко заменить, однако детали, скорее всего, прослужат десятилетия.
