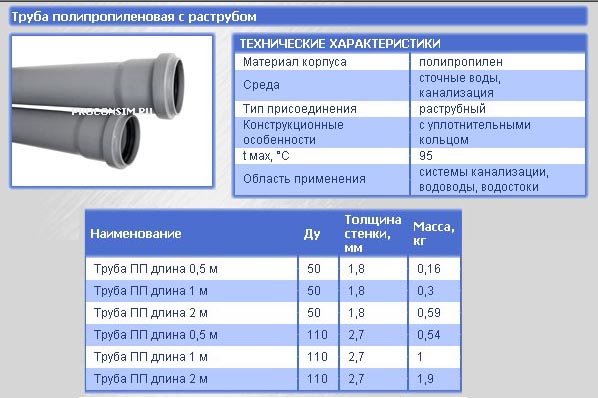

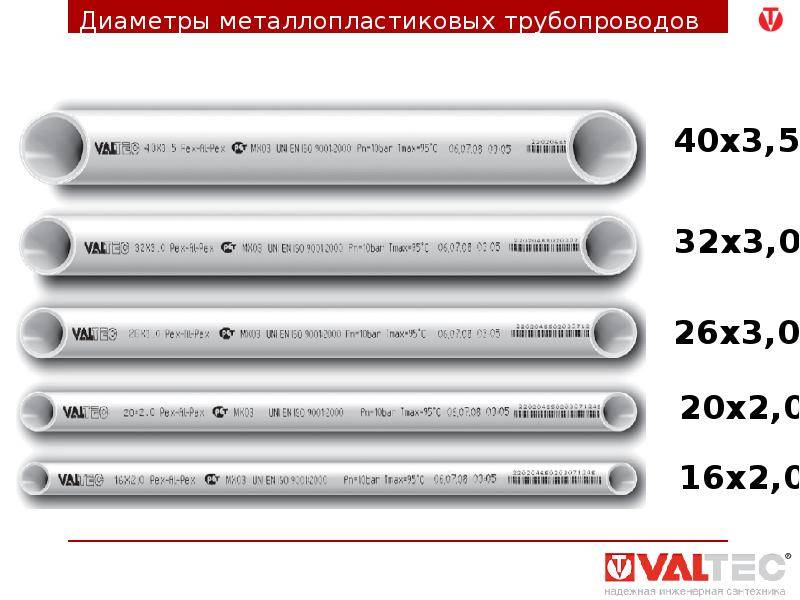

Трубы полипропиленовые сортамент: Диаметры полипропиленовых труб по ГОСТу, таблицы, маркировка

Трубы экопластик для отопления, полипропиленовые

Полипропиленовые трубы Экопластик – это торговая марка. На сегодня многие недобросовестные производители маркируют свои подделки данным образом и позиционируют свой товар, как экопроизводство. На самом же деле WavinEcoplastic – чешская торговая марка.

Полипропиленовые трубы Экопластик

В чем отличие Ecoplast

Трубы Вавин Экопластик производятся исключительно в Чехии. Представители компании официально заявили, что указание производства в Китае, Германии или других стран является признаком подделки товара. Заводы расположены только в Чехии, поэтому как трубы, так и комплектующие производятся там.

Трубы Вавин Экопластик

Вавин Экопластик – хорошо известный всему миру бренд, который зарекомендовал себя благодаря качеству выпускаемой продукции.

Трубы из экопластика и комплектующие

Каждый отдельный экземпляр имеет идеальную калибровку относительно друг друга. Так как ассортимент фитингов находится на высоком уровне,  то трубы Экопластик из Чехии можно считать идеальным вариантом.

Труба из экопластика

Производитель гарантирует потребителю высокое качество товара. Доказано, что узлы выдержат давление 20 атмосфер. Связующие элементы преимущественного изготовлены под диффузную сварку. Кроме того, PPR-материал применяется вместе с латунью применяется в различных вариациях. В производстве категорически не используются некачественные материалы.

Полипропилен – вид пластика, который характеризуется высоким показателем теплового расширения. Поэтому при повышении давления или увеличении температуры произойдет повреждение структуры. Поэтому для использования в определенных областях применяют армированные трубы стекловолокном или алюминием.

Полипропиленовые Трубы имеют различия, поэтому производитель разделил их на несколько категорий, каждая из которых имеет свои преимущества:

• Экопластик PPR. Монолитная пластиковая труба без армирования и экранирования. На изделиях проставляются буквы PN, а далее указывается атмосферное давление. 10, 16 или 20 – это цифры, которые свидетельствуют о том, какое давление сможет выдержать труба. Такой вид имеет в наличии все возможные диаметры. Соответственно, чем больше выдержит изделие, тем толще будут его стенки.

Экопластик PPR

• Трубы Экопластик Стаби. Выдерживают максимальное давление 20 атмосфер. При этом толщина стенок уменьшена за счет использования алюминиевой арматуры. Армирование расположено ближе к пластиковым стенкам. Перед началом монтажа необходимо зачистить поверхность.

Трубы Экопластик Стаби

• Экопластик Fiber и Basalt+  армированы базальтовым волокном. Компоновка волокна разделяет виды. В зависимости от подвида имеются вариации стойкости – от 16 до 20 атмосфер. Максимальные показатели труб на официальном сайте имеют пометку высокой стойкости к внутренним и внешним нагрузкам.

Целевое назначение

Сетка разновидностей труб из экопластика производства Чехии включает экземпляры от 20 мм до 125 мм. Под заказ изготавливаются особо прочные модели Basalt+ увеличенной толщины. Время ожидания может составить более месяц.

Предназначение полипропиленовых труб производитель связывает с маркировкой:

1. PN 10 – используются в системе подачи холодной водопроводной воды, или для канализационных стоков под наклоном. Выдерживает работу в отопительной системе минимального давления.
2. PN 16 – справляется с водопроводом высокого давления или с напорной канализацией.
3. PN 20 – не имеет ограничений, применяется повсеместно в бытовом обустройстве.

Особенности труб из экопластика

Все виды полипропиленовых труб имеют индивидуальные эксплуатационные характеристики, поэтому рекомендуется ознакомиться с нюансами перед установкой. Так, не армированные трубы их экопластика имеют свойство расширяться или сужаться.  Испарина не будет появляться на поверхности, так как теплопроводность снижена. При подаче горячей воды потери тепла значительно снижены.

Wavin Ecoplastic предоставляет клиентам гарантию на адекватную эксплуатацию без деформирования в течение 10 лет. При этом возможный срок использования – 50 лет, что не доказано, так как продукция выпускается не такое длительное время.

Ценовая политика компании может показаться высокой, но если взять во внимание отсутствие брака и длительный срок эксплуатации, то можно говорить, что цена себя оправдывает. Замена регулярно лопающихся экземпляров может выйти значительно дороже. Подробную информацию об ассортименте можно узнать на официальном сайте производителя. Каталог содержит полную информацию о полипропиленовых трубах из экопластика и комплектующих.

ПНД трубы напорные, таблица диаметров труб ПНД ГОСТ 18599-2001

  Напорные трубы ПНД производятся согласно ГОСТ 18599-2001 из полиэтилена низкого давления (ПНД). Для производства ПНД труб используется первичный полиэтилен ПЭ 80 и ПЭ 100 (полиэтилен с MRS 8 МПа и 10 МПа). Синие продольные маркировочные полосы, выполненные методом соэкструзии, указывают на предназначение трубы для питьевой воды.

Таблица диаметров ПНД труб (ГОСТ 18599-2001)

      ПНД трубы до 110 мм в диаметре поставляются в бухтах и отрезками по 12 метров.
      ПНД трубы диаметром более 110 мм поставляются только отрезками по 12 метров.
      ПЭ бухты диаметрами 90 и 110 мм, считаются негабаритным грузом, так как при погрузке превышают максимально допустимый размер. Для транспортировки таких бухт используется специально оборудованный транспорт.

 Таблица диаметров бухт ПНД

      SDR — это отношение наружного диаметра напорной ПНД трубы к толщине стенки.
Самые широко используемые напорные водопроводные трубы  — трубы ПЭ 100 SDR 17.

      Компания «Астра. Инженерные системы» предлагает купить ПНД трубы, напорные трубы по отличным ценам в Санкт-Петербурге и Ленинградской области. Получить информацию, прайс-лист и цены на напорные трубы ПНД Вы можете у специалистов нашей компании.

См. также    —    труба Прагма   —   дренажные трубы    —    трубы ПВХ для наружной канализации

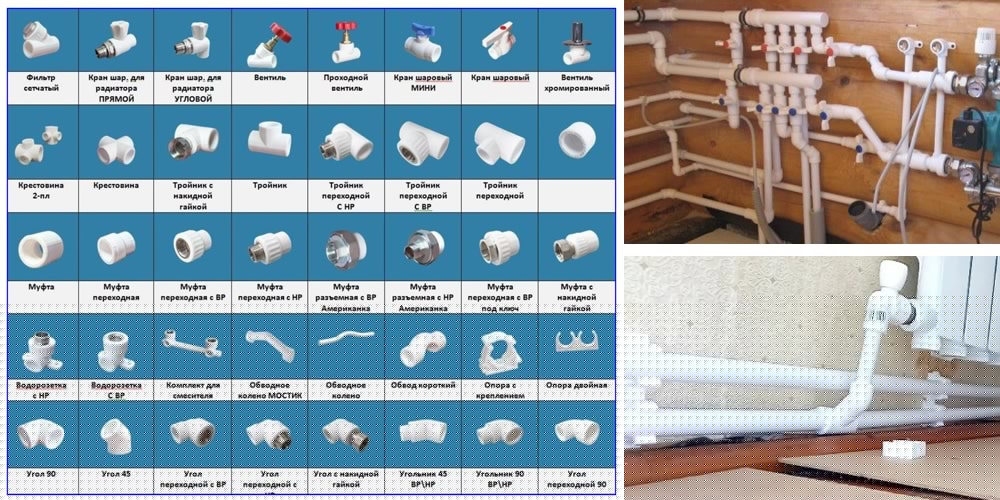

Полипропиленовые фитинги для труб — фланцы, заглушки, тройники и многое другое

Полипропиленовые фитинги для труб являются важными компонентами различных трубопроводных систем. Эти фитинги помогают соединять трубы разных размеров и форм и играют решающую роль в обеспечении надлежащего потока жидкостей или газов. Полипропилен — отличный материал для трубной арматуры, поскольку он прочный, легкий, устойчивый к коррозии и химическим повреждениям. Эти характеристики делают фитинги из полипропилена идеальными для использования в различных отраслях промышленности.

Типы фитингов для полипропиленовых труб

Фитинги для полипропиленовых труб бывают разных типов, каждый из которых служит уникальному назначению в трубопроводной системе. Муфты, редукционные втулки, колпачки, ниппели и фитинги для труб являются одними из наиболее часто используемых фитингов для полипропиленовых труб. Муфты используются для соединения двух труб одного размера, а переходные втулки используются для соединения труб разных размеров. Колпачки используются для закрытия конца трубы, а ниппели используются для увеличения длины трубы. Фитинги размера трубы, с другой стороны, используются для соединения полипропиленовых труб с трубами разных размеров.

Как изготавливаются фитинги для труб из полипропилена

Фитинги для труб из полипропилена изготавливаются с использованием процесса, называемого литьем под давлением. В этом процессе расплавленный полипропилен впрыскивается в форму под высоким давлением, где он охлаждается и затвердевает. В результате получается прочная и долговечная трубная арматура, способная выдерживать высокие давления и температуры. Фитинги изготавливаются в различных конфигурациях, в том числе с различными размерами труб и типами соединения фитингов, такими как резьбовое, раструбное или сварное встык.

Отрасли, в которых используются полипропиленовые фитинги

Полипропиленовые фитинги широко используются в различных отраслях промышленности, включая химическую обработку, производство продуктов питания и напитков, очистку воды и фармацевтику. Профессионалы в этих отраслях используют фитинги из полипропилена для соединения труб и регулирования потока жидкости или газа. Они также используются в ирригационных системах, где они помогают эффективно распределять воду по культурам. Фитинги совместимы с различными классами графика, что делает их универсальными и подходящими для широкого спектра применений.

Найдите нужные фитинги для полипропиленовых труб в Zoro

Ищете определенный товар? Используйте наш надежный инструмент поиска, чтобы найти его по имени или ключевому слову, или используйте наши удобные фильтры, чтобы сузить наш полный ассортимент. Вы также можете ознакомиться со всем нашим ассортиментом сантехнических инструментов и расходных материалов, а также с другим оборудованием и предметами первой необходимости, чтобы убедиться, что у вас есть все необходимое для работы, особенно если вы впервые беретесь за проект «сделай сам».
Кроме того, делая покупки в Zoro, вы всегда будете наслаждаться конкурентоспособными ценами на множество отличных брендов, которые вы знаете и которым доверяете. Мы делаем покупки максимально быстрыми и удобными благодаря бесплатной доставке заказов на сумму более 50 долларов США для зарегистрированных пользователей, условиям оплаты Net 30 для соответствующих клиентов и непревзойденному качеству обслуживания клиентов.

Основные сведения о фитингах для труб. Типы фитингов для труб, материалы и области применения

Фитинги для труб — это компоненты, используемые для соединения секций труб с другими продуктами для управления потоками, такими как клапаны и насосы, для создания трубопроводов. Общее значение термина «фитинги» связано с теми, которые используются для металлических и пластиковых труб, по которым проходят жидкости. Существуют также другие формы фитингов для труб, которые можно использовать для соединения труб с поручнями и другими архитектурными элементами, где не требуется герметичное соединение. Фитинги для труб могут быть сварными или резьбовыми, механически соединенными или химически склеенными, чтобы назвать наиболее распространенные механизмы, в зависимости от материала трубы.

Типы фитингов для труб: Ассортимент фитингов для труб, включая тройники и заглушки.

Изображение предоставлено Cegli/Shutterstock.com. Поэтому термин «фитинги для труб» иногда будет упоминаться в контексте труб, а также труб. Хотя по форме они похожи на трубные фитинги, фитинги редко соединяются такими методами, как пайка. Некоторые методы перекрывают друг друга, например, использование компрессионных фитингов, но там, где они являются обычным явлением для соединения труб или трубопроводов, их использование в соединениях труб встречается реже. Достаточно сказать, что, несмотря на общие различия, общее использование терминов может отличаться от поставщика к поставщику, хотя они представляют одни и те же товары.

В этой статье основное внимание будет уделено обсуждению типичных фитингов и методов соединения, связанных с жесткими трубами и трубопроводами, с ограниченным представлением фитингов, связанных с гибкими трубками, трубками или шлангами.

Чтобы узнать больше о разновидностях труб, обратитесь к нашему соответствующему руководству по трубам и трубопроводам.

Объяснение трубных фитингов: материалы для фитингов и производственные процессы

Литой и ковкий чугун

Фитинги для чугунных труб относятся к бесступичным и раструбным типам. Бесступичные конструкции основаны на эластомерных муфтах, которые крепятся к внешнему диаметру трубы или фитинга с помощью хомутов, обычно ленточных хомутов из нержавеющей стали, которые сжимают эластомерный материал и образуют уплотнение. Эти конструкции без втулки или без втулки иногда называют резиновыми трубными муфтами или резиновыми сантехническими муфтами, и они особенно популярны для перехода от одного материала к другому — например, от меди к чугуну. Фитинги с раструбом и втулкой, а иногда и со ступицей и втулкой, сегодня соединяются в основном с помощью эластомерных прокладок, которые устанавливаются внутри раструба и позволяют вставлять гладкий конец трубы или фитинг. Старые системы до 1950-е были зачеканены с использованием комбинации расплавленного свинца и волокнистого материала, такого как пакля. Чугунные трубы иногда соединяют болтовыми фланцами или, в некоторых случаях, механическими компрессионными соединениями. Фланцевые соединения, используемые в подземных установках, могут подвергать трубу осадочным напряжениям, если труба не имеет надлежащей опоры.

Механические компрессионные фланцевые фитинги для железных труб
часто используются там, где труба проходит над землей.

Изображение предоставлено Promus/Shutterstock.com

Несмотря на то, что доступны как фитинги для труб из ковкого чугуна, так и фитинги для труб из ковкого чугуна, улучшенные механические свойства и более низкая стоимость ковкого чугуна вызывают сдвиг в сторону более широкого использования этого материала.

Фитинги для стальных (также известных как «черная труба») и оцинкованных труб, используемых в бытовых и коммерческих сантехнических работах, обычно отливаются и называются «фитингами из ковкого чугуна». Они могут быть оцинкованы. диаметра, в настоящее время они обычно не используются, так как нарезание резьбы на трубах большого диаметра считается излишне сложным.0003

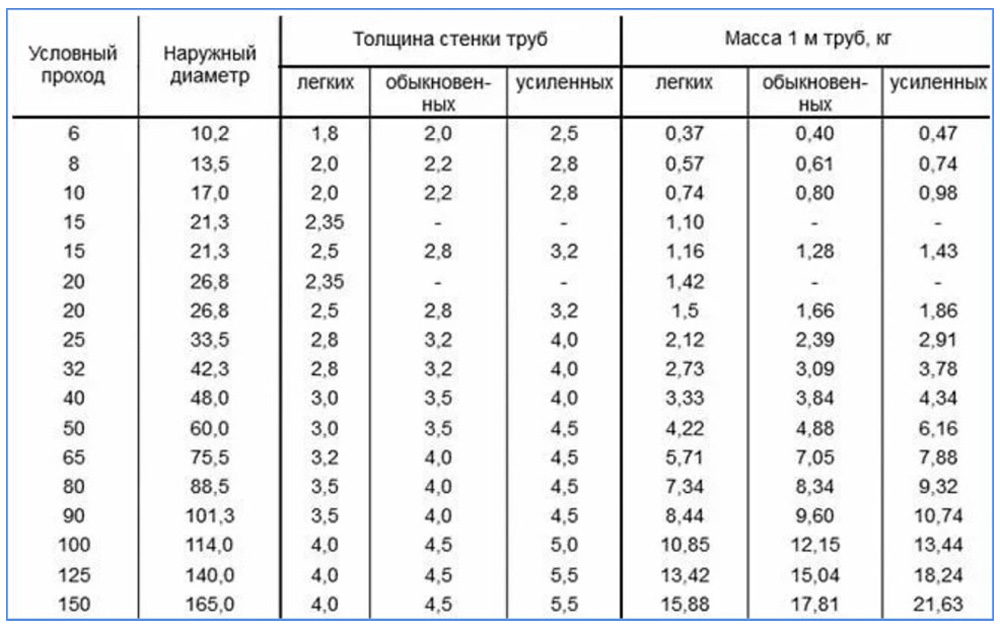

Сталь и стальные сплавы

Фитинги для стальных труб часто выдавливают или натягивают на оправку из сварных или бесшовных труб. В меньших размерах они часто имеют резьбу, соответствующую резьбе на концах трубы. По мере увеличения размеров и давления их часто приваривают по месту либо встык, либо враструб. Фитинги для сварки враструб, обычно кованые, предназначены для труб меньшего диаметра (до NPS 4, но обычно NPS 2 или меньше) и доступны в классах давления 3000, 6000 и 9000, соответствующих Графику 40, 80 и 160. трубка. Муфтовые фитинги привариваются с помощью угловых сварных швов, что делает их менее прочными, чем фитинги, свариваемые встык, но все же предпочтительнее резьбовых фитингов для высокотехнологичных работ. Необходимость компенсационного зазора в фитинге исключает их использование в пищевой промышленности под высоким давлением.

Фитинги и отрезки труб, соединенные стыковыми сварными швами
, требуют подготовки концов для обеспечения целостности окончательных сварных соединений.

Изображение предоставлено: mady70/Shutterstock.com

Также используются фланцы

, в результате чего фланцевые участки трубы соединяются болтами. Использование фланцев делает возможным разрыв трубопровода для замены клапанов и т. д. Большинство трубопроводного оборудования, такого как насосы и компрессоры, также подключаются через фланцы по той же причине.

Фланцевые фитинги

доступны в нескольких стилях, рассчитанных на давление и температуру. Эти стили включают внахлестку, сварку в горловину, сварку внахлест, кольцевое соединение, резьбовое соединение и надевание. Резьбовой фланец подходит только для приложений с низким и средним давлением. Другие различные приварные фланцы позволяют использовать более высокие давления. Фланцы внахлестку часто используются там, где часто происходят разъединения, поскольку фланец может свободно вращаться, что упрощает выравнивание отверстий под болты. Особым случаем является так называемый глухой фланец, который используется для герметизации конца трубопровода, но позволяет позже подключиться к другой трубе или оборудованию.

Фланцы могут включать несколько различных методов уплотнения прилегающих поверхностей, включая уплотнительные кольца, уплотнительные кольца и прокладки. Уплотнительные кольца обеспечивают особо плотное соединение и при той же нагрузке на болт, что и плоская прокладка, могут противостоять более высокому давлению.

Прежде всего, три стандарта регулируют фланцы труб. ASME 16.5 определяет фланец ANSI, наиболее часто используемый фланец. ASME B16.47 охватывает две серии, A и B, которые представляют собой изделия большого диаметра. Фланцы серии A тяжелее и толще, чем серии B, для того же давления и размера. Фланцы серии B обычно выбирают для ремонтных работ. ASME B16.1 определяет фланец AWWS, но он предназначен только для фланцев, используемых в системах с питьевой водой при атмосферных температурах. Кроме того, существует так называемый фланец промышленного стандарта, который не определяется руководящим органом, а вместо этого отражает историческую практику. Размеры этих фланцев соответствуют ASME B16.1, стандарту для фланцев и фланцевых фитингов из чугунных труб классов 25, 125 и 250.

Фланцы с приварной шейкой привариваются встык к аналогично подготовленным концам труб
для получения фланцевых концов с эквивалентной целостностью сварной трубы.

Изображение предоставлено: Golf_chalermchai/Shutterstock.com

Трубные фитинги из нержавеющей стали

могут использоваться в санитарных целях, таких как пищевая и молочная промышленность, и обычно оснащены быстроразъемными зажимами, позволяющими демонтировать линию для внутренней очистки. Фланцы для этих зажимных систем доступны в виде привариваемых элементов или, во многих случаях, в виде тройников, тройников и т. д. с фланцем, встроенным в фитинг.

Секции металлических труб также могут быть соединены и собраны как трубопроводы с использованием трубных муфт и других стандартных трубных фитингов с резьбой, таких как металлические торцевые заглушки для труб или 180-градусные колена.

Цветные металлы

Алюминиевые фитинги

обычно отливают. Они доступны во всех тех же формах или формах, что и стальные фитинги. Доступны алюминиевые резьбовые фитинги, такие как колпачки или ниппели, а также фитинги, в которых сочетаются стили резьбового соединения и соединения под сварку встык. Также существуют варианты сварки внахлест. Для сварки алюминиевых фитингов обычно требуется процесс MIG или TIG.

Алюминиевая труба

также является популярным выбором для создания поручней, и доступно множество фитингов для конструкционных применений, как свариваемых, так и надеваемых/зажимных.

Фитинги из красной латуни

, такие как латунные патрубки для труб, доступны в соответствии с диаметром трубы, и их часто собирают пайкой или пайкой.

Бетон

Фитинги для бетонных труб

доступны в различных стилях, подходящих для их применения в крупных гражданских проектах, таких как управление ливневыми стоками. Помимо типичных соединений звездой, специализированные фитинги включают порталы для служебных отверстий и различные стили хранилищ. В типичных соединениях используются концы фитингов с заплечиками, которые сопрягаются с ответными частями приемных труб. Резиновая прокладка обеспечивает герметичность соединения.

Пластик

Фитинги для пластиковых труб

доступны как со сваркой враструб (иногда называемой сваркой растворителем), так и с резьбой, причем первый вариант является наиболее распространенным. Фитинги для сварки враструб предназначены для химической сварки на месте, что делает установку быстрой и простой. Пластиковые трубы обычно монтируются всухую, а затем маркируются, так как растворитель, используемый для их соединения, особенно быстро действует. Муфты обычно используются для соединения и соединения прямых участков трубы вместе.

Фитинги

доступны в стандартных формах и стилях и с размерными диапазонами материалов, обычных для пластиковых труб, включая ПВХ, ХПВХ, ПЭ, РЕХ, ПП и АБС.

Обычные фитинги для труб из ПВХ включают переходники, отводы, заглушки, тройники, тройники, муфты, соединения и крестовины, и это лишь некоторые из них. Стандартный профиль поперечного сечения для большинства труб или фитингов из ПВХ — круглый, но доступны и другие формы профилей, например, квадратные фитинги из ПВХ. Однако эти альтернативные профили фитингов обычно связаны с трубой из ПВХ, предназначенной для конструкционного использования, например, для ограждений, перил или использования в качестве мебели, и не связаны с трубой из ПВХ, предназначенной для работы с жидкостями. Помимо ПВХ, для конструкционной арматуры могут использоваться и другие материалы, например, фурнитура для перил из оцинкованной трубы.

Другие фитинги из ПВХ включают вставки с зазубринами, которые предназначены для использования с трубками и вдавливаются в трубку и закрепляются лентообразными зажимами.

Фитинги

CPCV, а также фитинги из АБС (акрилонитрилбутадиенстирол) также обычно соединяются фитингами, свариваемыми растворителем. Также широко доступны подходящие переходники для смены типа материала, например, с ХПВХ на латунь.

В некоторых случаях, когда используются пластиковые трубы, например, в сантехнике для слива раковины, некоторые приспособления для труб, такие как p-образные сифоны, могут быть соединены с помощью резьбового соединения с использованием нейлоновых шайб и стопорной или стопорной гайки. Эта функция облегчает разборку для устранения засоров.

Фитинги для полиэтиленовых труб и фитинги для полипропиленовых труб обычно доступны как с резьбовыми, так и с зазубренными соединениями, а также доступны варианты сварки враструб или с плавлением. Точно так же фитинги для труб ПДВФ выпускаются с раструбными или резьбовыми соединениями.

Там, где требуется воздухонепроницаемое или водонепроницаемое уплотнение, можно использовать нейлоновые фитинги для труб, которые можно использовать с нейлоновыми трубками или трубами, а также с другими типами пластиковых или металлических труб.

Стекло

В некоторых специализированных технологических процессах с жидкостями используются стеклянные трубы и фитинги. Боросиликатное стекло предлагает несколько ключевых преимуществ по сравнению с альтернативными формами трубопроводных систем. Материал имеет высокую чистоту, поэтому не загрязняет технологические жидкости. Естественная прозрачность стекла позволяет контролировать процесс по мере необходимости, а гладкая поверхность предотвращает образование накипи или других остатков на внутренней поверхности трубы.

Лабораторные приложения также могут часто использовать стеклянные трубки и фитинги из стеклянного профиля.

Стеклянную трубу

не следует путать с трубами со стеклянным покрытием, которые правильнее называть трубой со стеклянным покрытием.

Керамическая глина

Фитинги для стеклокерамических труб доступны в типичных конфигурациях, необходимых для канализационных систем. Как и в случае с чугуном, для этих фитингов обычно используется раструбное соединение с уплотнительным кольцом или прокладкой, используемой для герметизации соединения.

Типы трубной арматуры: применение и промышленность

Выноски

Резьбовые фитинги соответствуют стандартному формату на чертежах. Номинальный размер стоит перед описанием. Когда два или более конца фитинга имеют разные размеры, размер участка предшествует размеру ветвей, или для редукционных фитингов наибольший размер предшествует наименьшему размеру. Таким образом, 1 x 1 x 3/4 Street Tee; Y-образный изгиб 1 x 1x 3/4 45°; крест 1 х 3/4 х 1/2 х 1/4; и так далее. Размер резьбы на резьбовых фитингах будет соответствовать номинальному размеру резьбы трубы, как указано ANSI.

Типы резьбы

В большинстве труб используются резьбовые фитинги, соединения которых обычно характеризуются одной из следующих систем:

• Трубная резьба по американскому национальному стандарту (NPT)
• Трубная резьба Британского стандарта (BSPT)

Основное различие между ними заключается в угле конуса. В системе NPT угол конусности резьбы составляет 60 градусов, тогда как в фитингах с британской стандартной трубной резьбой (BPST) угол конусности составляет 55 градусов. В дополнение к трубным фитингам с конической резьбой, в этих системах также используются фитинги с прямой трубной резьбой, которые не полагаются на конус для герметизации от потери давления или утечек. Как правило, для обеспечения герметичности стыка или соединения требуется подходящий герметик. Большинство трубных фитингов с резьбой рассчитаны на правостороннюю резьбу, но есть некоторые варианты с левой резьбой (LH).

Также доступны фитинги для метрических труб

, идентифицируемые по номинальному наружному диаметру и шагу резьбы. Таким образом, ниппель для метрической трубы M12 x 1,5 будет иметь внешний диаметр 12 миллиметров и шаг резьбы 1,5 ниппеля на миллиметр.

Резьбовые фитинги обычно имеют внутреннюю резьбу. Исключение составляет уличный фитинг, который в случае простого колена имеет одну наружную и одну внутреннюю резьбу. Трубы легко нарезаются в полевых условиях. Соединение резьбовых труб и фитингов может быть облегчено тефлоновой лентой или компаундом для труб. При нанесении компаунда рекомендуется наносить его только на наружную резьбу, чтобы избежать попадания каких-либо загрязнений в трубопровод при сборке соединения.

Типичный 3D-конвейерный рендеринг.

Изображение предоставлено: cherezoff/Shutterstock.com

Схемы трубопроводов обычно представляют собой однолинейные или двухлинейные чертежи, в зависимости от сложности установки. Там, где зазоры узкие, а также для многих трубопроводов заводского изготовления, используется двухлинейный чертеж, на котором размер трубы показан в масштабе. Для более простых установок достаточно однолинейного чертежа с фитингами, клапанами и т. д., обозначенными символически. Чертежи трубопроводов иногда изображают «развернутыми», что предполагает, что вертикальные трубы развернуты в горизонтальной плоскости или наоборот, что позволяет показать всю систему трубопроводов в одной плоскости.

Велдолец

Эти небольшие привариваемые ответвления укрепляют трубу в месте проделанного отверстия, устраняя необходимость в дополнительном армировании. Различные формы этих фитингов доступны под различными торговыми марками, включая стыковые и раструбные фитинги, резьбовые варианты, а также некоторые специальные конструкции, которые позволяют выполнять соединения на коленях и т. д.

Процесс сварки

Концы труб и фланцы подготовлены под сварку встык в соответствии с толщиной стенки трубы. Для стен толщиной 3/4 дюйма или менее стены скошены до прилежащего угла 70°, и между ними оставлен зазор 3/16 дюйма. Сварщик выполняет корневой проход, заполняющий проход (или проходы) и закрывающий проход, часто меняя присадочный материал между проходами. Для большей толщины труба сужается под таким же углом, но только частично вверх по стене. Кроме того, на внутренней стенке отшлифован небольшой задний угол, служащий местом для опорного кольца. Раструбные сварные швы обычно используются для тонкостенных труб. Процедуры сварки изложены инженером в Спецификациях процедуры сварки, и сварщик, выполняющий сварку, должен быть сертифицирован для конкретного процесса. Трубы иногда должны быть предварительно нагреты перед сваркой и термообработаны после, чтобы уменьшить тепловое напряжение.

Накладной фланец приварен спереди (показан) и сзади.
Привинчиваемые фланцы иногда усиливаются аналогичным передним сварным швом.

Изображение предоставлено: 22 августа/Shutterstock.com

Необходимость надлежащей подготовки концов труб и необходимость тщательной подгонки перед соединением фитингов, свариваемых встык, делает использование фитингов под сварку враструб привлекательным. Для фитингов под приварку в раструб не требуется скоса, а сам раструб служит для выравнивания трубы. Единственным особым требованием является то, что труба должна быть немного выдвинута из фитинга, чтобы учесть расширение во время сварки.

Предварительное изготовление секций трубопровода, называемых «катушками», часто выполняется в помещении, где процесс изготовления может быть автоматизирован. Соединения труб могут быть прокатаны на тихоходных токарных станках, чтобы довести работу до сварщика. Можно использовать роботов-сварщиков. Для повышения производительности можно применять такие методы, как дуговая сварка под флюсом.

В качестве альтернативы традиционным сварным трубопроводным системам предлагаются несварные фитинги или соединители для сварных труб. Используя комбинацию обжатых механических фитингов с холодной гибкой трубы или трубопровода, это решение устраняет напряжения в трубопроводе от операции сварки, снижает затраты и может обеспечить модульную систему, которую легче разобрать или модифицировать по мере необходимости.

Пластиковые трубы и трубы из полиэтилена высокой плотности, в частности, могут быть соединены с помощью тепловой сварки, иногда называемой электромуфтовой сваркой. Трубы могут быть сварены встык или в раструб. Это довольно распространенная практика при монтаже трубопроводов из ПНД большого диаметра. Для выполнения этих сварных швов имеется ряд специализированного оборудования.

Сварочный аппарат для термического соединения секций трубы ПНД.

Изображение предоставлено: Юттана арткла/Shutterstock.com

Как правило, при использовании пластиковых труб и фитингов необходимо учитывать снижение номинальных значений давления в зависимости от размера трубы или фитинга и рабочей температуры. Для материалов из ПВХ и ХПВХ производители рекомендуют снижение номинального давления при температурах выше 73 градусов по Фаренгейту. А для заданной рабочей температуры давление необходимо дополнительно снижать по мере увеличения диаметра трубы или фитинга. Кроме того, использование определенных фитингов, таких как фланцы, соединения или клапаны, может иметь номинальное давление меньше, чем у прямой трубы того же размера.

Формы и стили фурнитуры

Название большинства подходящих фигур говорит само за себя. К общедоступным относятся:

• колпачки
• заглушки
• соски
• колена
• тройники
• белый
• кресты
• союзов
• втулки
• переходники
• адаптеры

Трубные заглушки или колпачки можно использовать для герметизации концов труб. Некоторые формы заглушек высокого давления используются для временной герметизации концов труб, чтобы облегчить испытания под давлением в трубопроводах и сосудах под давлением, устраняя при этом необходимость выполнять обычные сварочные операции для проведения этих испытаний.

Механически обработанная трубная заглушка для использования при опрессовке трубопровода

Изображение предоставлено: Mechanical Research & Design, Inc.

Колена

можно приобрести с изгибами 22-1/2°, 45° и 90°. Обратные изгибы используются для перемещения жидкости с полным изменением направления на 180°. Небольшие отрезки трубы с резьбой называются ниппелями. Втулки используются для изменения диаметра труб, как и переходники. Такие термины, как «уличная» и «служебная», характеризуют фитинги с наружной резьбой. Муфты используются для соединения труб с резьбой без необходимости поворачивать любую трубу. Адаптеры позволяют системе переключаться между материалами, например между пластиковой и металлической трубой.

Отводы труб изготавливаются в соответствии со спецификацией и обычно обозначаются кратным диаметру трубы. Например, изгиб 5D в 10-дюймовой трубе будет иметь радиус изгиба, в пять раз превышающий диаметр. Также указывается угол изгиба.

Арматура для спринклеров

В системах пожаротушения и пожарных спринклерах могут использоваться трубы нескольких видов, чаще всего стальные (черные трубы или оцинкованные трубы), медные трубы или пластиковые трубы (ХПВХ и полибутилен разрешены NFPA).

В случае стальных труб фитинги могут иметь резьбу, сварку или использовать нарезанные или накатанные концевые трубы и соединители, в которых используются кольцевые и кулачковые системы для соединения труб друг с другом. Соединители быстро и легко устанавливаются, исключая стоимость и сложность других методов, таких как сварка. В результате эти кольцевые и кулачковые системы, по-видимому, весьма распространены в этой отрасли.

Соединения с прорезями

обычно разрешены техническими условиями для труб сортамента 40 или выше, где более высокие номера сортамента указывают на увеличенную толщину стенки трубы. Типы соединений труб с катаной канавкой допустимы при любой толщине стенки.

Медные трубки, используемые в спринклерных установках, обычно припаиваются, но ограниченное использование паяных соединений разрешено NFPA 13 для применений, характеризующихся низким риском опасности и малой посещаемостью.

Пластиковая труба

может использоваться в некоторых системах пожаротушения и спринклерных установках в соответствии с NFPA 13. Для ХПВХ соединение с помощью растворителя стандартных фитингов для сварки враструб является обычным методом соединения трубных фитингов из ХПВХ со спринклерной трубой. В жилых помещениях с ограниченным освещением также используются трубы из сшитого полиэтилена (PEX). При использовании пластиковых труб необходимо принять дополнительные меры для обеспечения надлежащей поддержки системы и защиты труб и фитингов от прямого воздействия огня.

Сотрудничество Указания/Атрибуты

Падение давления на коленах и фитингах может быть значительным или незначительным, в зависимости от длины системы. Для длинных пробегов это обычно считается «незначительными потерями». Для систем, содержащих минимальное количество прямых труб, эти перепады играют важную роль. Инженеры-трубопроводчики часто определяют и вычисляют эквивалентную длину для каждого компонента в системе, чтобы получить теоретическую эффективную длину трубопровода, исходя из которой можно оценить ожидаемый спад системы. Такую информацию можно найти в технических справочниках или у самих производителей.

Дополнительные ресурсы

В дополнение к организациям, которые спонсируют коды для труб и трубопроводов, такие как ASTM, ANSI и ASME, следующие торговые организации могут предоставить полезную информацию о различных трубах специального назначения, изготовлении трубопроводов и т. д.

• http://www.cispa.org: торговая организация, предоставляющая информацию о чугунных канализационных трубах.
• http://www.fpi.com: Организация, занимающаяся изготовлением труб и особенно их сваркой.
• http://www.plasticpipe.org : Организация, занимающаяся пластиковыми трубами.
• http://www.awwa.org: Сайт Американской ассоциации водопроводных сооружений.
• http://www.opuspiping.org: сайт, разработанный Фондом образования и исследований в области машиностроения (MCERF) в качестве интерактивной онлайн-замены Руководству по установке качественных трубопроводов.
• http://www.ncpi.org: Торговая организация производителей глиняных труб.

Резюме

В этом руководстве представлены основные сведения о фитингах для труб, их материалах, производстве, конкретных типах, областях применения и особенностях использования. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники или просмотреть сведения о конкретных продуктах.

Сокращения

• АБС-акрилонитрил-бутадиен-стирол
• AWS — Американское общество сварщиков
• DWV — дренаж, отвод и вентиляция
• MEP — механика, электрика, сантехника
• NPT — коническая трубная резьба National
• NPS — прямая трубная резьба National; также Номинальный размер трубы
• PCCP — цилиндрическая труба из предварительно напряженного бетона
• PE—полиэтилен (PEX, сшитый)
• P&ID — схема трубопроводов и приборов
• ПП—полипропилен
• ПВХ—поливинилхлорид
• SDR — стандартное соотношение размеров
• WPS — Спецификация процедуры сварки
