Цоколь е17 что это такое: Типы, виды и размеры цоколей ламп

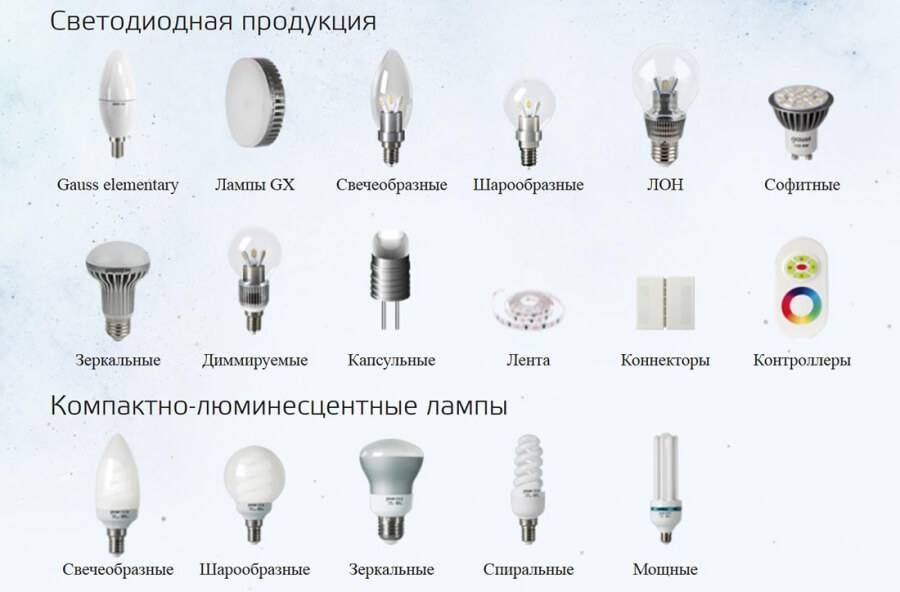

Устройство лампы. Виды ламп. Маркировка ламп. Как заменить лампочку

Для каждого светильника существуют определённые патроны поэтому нужно внимательно подбирать лампу с подходящим цоколем. Как сделать это грамотно?

Всё гениальное просто, и необходимо лишь ознакомиться с системой обозначения. Эта информация есть на любом цоколе лампы накаливания. Обычно производители указывают 2-5 отличительных знаков: прописная буква, указывающая тип цоколя, цифровое значение в миллиметрах (для каждого типа измеряются различные параметры), строчная буква для уточнения количества контактных пластин, гибких соединений или штырьков (только для некоторых типов), иногда к первой букве добавляется ещё одна, уточняющая. К примеру, если обнаружите дополнительную U — перед вами энергосберегающая лампочка, V — цоколь с коническим концом, А означает, что у вас в руках автомобильная лампа. А теперь подробнее о типах цоколей ламп.

Е (Цоколь Эдисона)

Самый популярный вид цоколей ламп, который можно найти практически в любом доме, оснащён резьбой. Те, кому доводилось ввинчивать его в патрон, хорошо знают, что нажимать на лампочку слишком сильно небезопасно, так как стекло может треснуть.

Цифровое значение на таком типе цоколя ламп — это наружный диаметр в миллиметрах. В Европе используется обозначение Е + цифры, а вот если вы приобретёте лампочку производства Англии, США или Канады, то обнаружите замысловатые аббревиатуры. Рассмотрим весь ассортимент цоколей, носящих имя изобретателя:

• E5,5 (или LES — Lilliput Edison Screw) — миниатюрный винт Эдисона, самый маленький цоколь.
• E10, Е11, Е12 (или МES — Miniature Edison Screw) — миниатюрный винт Эдисона, применяемый в карманных фонарях и ёлочных гирляндах.
• Е14 (или SES — Small Edison Screw) — известен нам как цоколь для ламп «миньон».
• Е17 (или IES — Intermediate Edison Screw) — промежуточный, малый цоколь (110 В).
• E26, Е27 (или ES — Edison Screw) — классический винт Эдисона, используемый лампами накаливания и их энергосберегающими аналогами.
• Е40 (или GES — Giant Edison Screw) — самый большой и мощный цоколь (500 Вт), который используется для освещения больших производственных помещений, в лампах газоразрядного типа ДРЛ и других.

К слову, цоколи E11, E17, E26 редко используются в Европе: основное применение они получили в Великобритании и за Атлантикой.

При работе с винтом Эдисона нужно помнить, что цоколь соединён со стеклянной колбой всего лишь клеем. При неосторожном обращении стекло может отколоться. Если такая неприятность случится, решить проблему можно довольно легко. Сначала необходимо обесточить прибор (шнур настольной лампы или бра вытащить из сети, для работы с люстрой выкрутить пробки), затем плоскогубцами захватить край цоколя и аккуратно выкрутить его, стараясь не задеть патрон. Чтобы впредь такого не происходило, перед началом эксплуатации можно натереть резьбу цоколя графитом. Для этих целей подойдёт простой карандаш.

В (Байонетный/штифтовой цоколь)

Этот вид ламповых цоколей появился в процессе эволюции конструкции Эдисона. Он был разработан для того, чтобы ускорить процесс замены лампочек и сделать их более компактными. В его основе — пара симметрично расположенных круглых боковых штифтов, которые вставляются в соответствующие им прорези патрона. Затем цоколь фиксируют, прокручивая на четверть оборота.

ВА — разновидность штифтового цоколя лампы накаливания, применяемая в автомобилях. Этот подтип обладает несимметричными боковыми контактами, что позволяет закрепить лампу в патроне определённым образом и сфокусировать световой поток автомобильных фонарей, фар, навигационных судовых огней и т.д.

Цифрами обозначают наружный диаметр цоколя, за ними следует буква d — два контакта. Опять же, в перечисленных ранее англоязычных странах вместо цифр используют аббревиатуры:

• BC (Bayonet Cap), аналогичный европейскому B22d и российскому 2Ш22.
• SBC (Small Bayonet Cap), аналогичный B15d и 2Ш15.
• MBC/MBB (Miniature Bayonet Cap / Base), аналогичный Ba9s и 1Ш9.

G (Штырьковый цоколь)

Для соединения лампы с патроном используется штыревая система, при этом количество штырьков может быть разным: 1 (s), 2 (d), 3 (t), 4 (q) 5 (p). Иногда цоколь с одним штырьком относят к отдельному типу, обозначаемому буквой F, имеющему, в свою очередь, свои разновидности:

• цилиндрический штырёк (а)
• рифленый штырёк (b)
• штырёк специальной формы ©

Цифры, следующие за заглавной буквой В, означают:

• для s — окружность штырька
• для d — расстояние между центрами штырьков
• для остальных — диаметр окружности, на которой расположены центры штырьков

Для цоколей этого типа часто применяются дополнительные обозначения, указывающие на невзаимозаменяемые модификации конструкций: U, X, Y, Z. Самая популярная среди них — лампа с цоколем GU 5.3, имеющая форму маленькой таблетки и используемая для освещения живописи, шкафов, а так же на подвесных потолочных конструкций. Иногда можно найти лампы, у которых перед заглавной буквой есть цифра: она указывает на количество скомбинированных аналогичных цоколей, рассматриваемых как одно целое, например, 2G10.

Стоит заметить, что в отечественных электросетях лампы с такой маркировкой долго не служат.

R (Цоколь с утопленным контактом)

Этот вид цоколей используется в небольших и лёгких кварцевых галогенных лампах, в осветительных приборах высокой интенсивности, работающих от сетей переменного тока. Цифры 78 или 118 обычно указывают общую длину лампы.

S (Софитный цоколь)

Софитный цоколь лампы накаливания, «Гирлянда» (Festoon/Torpedo Lamps), имеет контакты как у стеклянного предохранителя. Они расположены с двух сторон. Цифрами обозначают диаметр корпуса (S6, S7, S8,5).

P (Фокусирующий цоколь)

Применяется для прожекторов, фонарей, кинопроекторов, навигационных огней и т.д. Этот цоколь лампы накаливания содержит в себе сборную линзу, которая и направляет поток света в нужную сторону. Цифры обычно обозначают диаметр фокусирующего фланца или части цоколя, на которой горизонтально устанавливается лампа.

Т (Телефонный цоколь)

Эти цоколи подходят лампочкам подсветки, пультов, мнемосхем и т.д. Цифры означают измеренную по контактным пластинкам внешнюю ширину.

Цоколь типа W

В случае такого цоколя контакт с патроном происходит прямо через токовые вводы, которые расположены на стеклянном основании лампы. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.

На сегодняшний день существует так же ряд нестандартных цоколей, используемых в некоторых проекционных лампах, цоколь с кабельным соединением (К), а так же специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией.

Виды цоколей ламп

Содержание статьи:

• 1 Резьбовой цоколь Эдисона «Е»
• 2 Фокусирующий цоколь «P»
• 3 Софитный цоколь «S»
• 4 Телефонный цоколь «T»
• 5 Штифтовой цоколь (байонет) «B»
• 6 Цоколь с утопленным контактом «R»
• 7 Штырьковой цоколь «G»

Выбирая электрическую лампочку для освещения жилища, обычно обращают внимание на мощность источника света и напряжение питания. В то же время такой важный параметр, как тип и размер цоколя требует не меньшего внимания. Именно через цоколь осуществляется питание нити накала электрическим током. Современный рынок светотехники предлагает покупателям огромный выбор электроламп, поэтому так важно понимать символику, нанесенную на цоколь.

Маркировка состоит из заглавных букв, чисел и строчных букв. Первая заглавная буква указывает на тип цоколя лампы освещения. Числа указывают на размер цоколя  или расстояние между контактами.

Часто в обозначении используются строчные буквы латинского алфавита: s, d, t, q, и p. Они указывают на количество контактов и совпадают с первыми буквами соответствующих чисел. Так s обозначает один контакт, d – два контакта, t – три, q – четыре и p – пять.

Именно ориентируясь на эти обозначение, и следует делать подбор цоколя ламп.

Резьбовой цоколь Эдисона «Е»

Буква «Е» обозначает соединение патрон-лампа с резьбовой конструкцией. Это всем знакомые, наиболее часто применяемые в быту лампы накаливания, о которых можно прочесть тут. Такое обозначение принято называть в честь знаменитого американского изобретателя Эдисона.

После первой буквы в обозначении следуют цифры, указывающие на размер, а именно диаметр цоколя в миллиметрах. Обычная бытовая лампа ЛОН имеет обозначение на цоколе – Е27, что соответствует диаметру резьбового соединения 27 мм. Не менее популярен размер Е14. Он соответствует миниатюрным лампам, получившим название «миньон». Обычно лампы с таким цоколем устанавливают для светильников на кухне или в коридоре.

Несколько реже используются лампы с микроцоколем Е5, диаметр которого составляет всего 5 мм. Е10 и Е12 относятся к классу миниатюрных и имеют диаметр 10 или 12 миллиметров, соответственно. Обычно под напряжение 110 В применяются лампы с цоколем Е17 или Е26.

В настоящее время на рынке можно встретить самые разнообразные типы ламп с цоколем Е, в том числе и энергосберегающие.

Для больших, промышленных светильников используются цоколь Е40. Это могут быть металлогалагенные лампы мощностью 250W и более.

Резьбовой цоколь «Е»

Фокусирующий цоколь «P»

Лампы, обозначение цоколя которых начинается с буквы «Р», используются довольно редко. Такая конструкция получила название «фокусирующий цоколь». Они применяются в прожекторах, кинопроекторах, фонариках – то есть в тех источниках света, для которых важно направление светового потока. В цоколе размещается особая сборная линза. Именно она направляет свет в нужную сторону.

После первой буквы следуют цифры, обозначающие диаметр фокусирующего фланца. Лампа устанавливается на фланец горизонтально. Маркировку Р14,5 следует понимать как цоколь фокусирующий, с диаметром ориентирующей части (или корпуса) 14,5мм.

Фокусирующий цоколь «Р»

Софитный цоколь «S»

Первая буква «S» обозначает цоколь софитный. Он имеет два контакта, расположенных на противоположных концах лампы. Хотя существуют и одиночные софитные цоколя. Контакты напоминают клеммы стеклянного предохранителя.

Лампы с цоколем S применяются в автомобилях для освещения салона или подсветки номера.

Изначально таким цоколем оборудовались лампы для сценического оборудования. Отсюда и появилось это название. Цифры после буквы «S» указывают на диаметр корпуса. Обычно это S6, S7, S8,5, что соответствует диаметру 6, 7 или 8,5 мм. Существуют лампы с большим диаметром корпуса. Это может быть 10мм, 12мм и даже больше.

Софитный цоколь «S»

Телефонный цоколь «T»

В различных устройствах индикации, таких как пульты управления, мнемосхемы, внешние панели всевозможных электронных блоков используются индикаторные лампочки, оснащенные цоколем с маркировкой «Т». Их принято называть телефонными. Цифры после первой заглавной буквы обозначают ширину между контактными пластинами. Наиболее часто такие цоколи применяются для подсветки панели приборов автомобилей.

Широко известные коммутаторные лампочки КМ имеют цоколь Т6,8. То есть расстояние между контактными пластинами составляет 6,8мм. В Европе принято использовать для аналогичных целей коммутаторные лампочки меньших размеров. Соответственно цоколь их обозначается Т4,5; Т4,6; Т5,5. В последнее время вместо ламп накаливания с таким же цоколем чаще используют светодиодные. Подробнее о них в этой статье.

Телефонный цоколь «T»

Штифтовой цоколь (байонет) «B»

Как разновидность цоколя Эдисона, разработанного с целью ускорить и упростить процесс замены лампочки, применяется штифтовая конструкция. Такие цоколи имеют в обозначении букву «В».

Отличительной особенностью цоколей типа В является наличие двух круглых штифтов, которые вставляются в специальные прорези на патроне и плотно фиксируются в гнездах.

Обычно штифты симметричны. Но существуют модели ламп с несимметричными штифтами. Такое решение позволяет установить их в патроне строго определенным образом. Это двуспиральные лампы дальнего и ближнего света в автомобилях или в навигационных фонарях на кораблях. Цифры, следующие за первой буквой, соответствуют наружному диаметру цоколя.

Штифтовый цоколь «В»

Цоколь с утопленным контактом «R»

Сравнительно редко применяется цоколь с утопленным контактом. Как правило, им оснащаются галогенные и трубчатые кварцевые лампы. Небольших размеров и очень легкие, такие лампы работают от напряжения 220В. Обозначается такой цоколь заглавной буквой «R», за которой следуют цифры, соответствующие расстоянию между контактными штырьками. Обычно, дополнительно указывается длина лампы в миллиметрах.

Так обозначение R7s78 расшифровывается как лампа с утопленным цоколем, двумя контактами, расстояние между которыми равно 7 мм. Длина лампы 78мм.

В прожекторах применяются лампы длиной 118мм. В этом случае обозначение цоколя будет иметь вид: R7s118.

Цоколь с утопленным контактом «R»

Штырьковой цоколь «G»

Второе место по разнообразию и популярности после резьбовых цоколей занимают штырьковые конструкции. Штырьки цоколя плотно входят в специальные прорези патрона, чем достигается надежный контакт электропитания лампы. Обозначаются штырьковые цоколи заглавной буквой «G», за которой следуют другие буквы латинского алфавита: U, X, Y, Z. Они указывают на модификацию лампы и не являются взаимозаменяемыми. Буква «U» обозначает энергосберегающую лампу.

Цоколи с модификацией «X» применяются для ламп, используемых в точечных светильниках с направленным светом. Именно такой вариант станет отличным решением для установки в гипсокартонный потолок, когда требуется светом подчеркнуть определенные моменты в комнате.  Читайте подробнее об этом здесь.

Модели с буквами «Y» и «Z» используются крайне редко и применяются для ламп специального назначения.

Штырьковый цоколь «G»

После букв в обозначении следуют цифры. Они обозначают расстояние между штырьками в миллиметрах. Наиболее распространены размеры 4мм, для миниатюрных галогеновых ламп; 5мм для обычных люминесцентных ламп типа ЛБ40; 5,3 мм для ламп с питанием 12В; 9мм для декоративных светильников с питанием 220В;

Для компактных ламп, используемых в настольных светильниках, применяется 4-х штырьковый цоколь, представляющий собой комбинацию из пары двухштырьковых моделей. В обозначении таких конструкций перед буквой «G» ставится цифра 2.

Руководство по выбору светодиодной лампы с цоколем E17

Вы когда-нибудь ловили себя на том, что покупаете цоколь для лампочки, который не работает? Легко понять, какие лампочки нужно заменить, и купить одну с аналогичным цоколем, но как узнать, одинаковы ли цоколи? Например, многие разные лампочки имеют одинаковую форму и могут иметь одинаковые основания, но очень разные размеры.

Подпишитесь на нашу страницу в Facebook: www.facebook.com/lohasleds, чтобы узнать больше и получить большую скидку

В чем разница между цоколями ламп?

Существует множество типов креплений ламп, наиболее распространенным из которых является винтовое крепление Эдисона, которое можно найти на большинстве ламп накаливания, а также на галогенных, компактных люминесцентных, газоразрядных и теперь широко доступных светодиодных лампах.

При выборе лампы вы также можете увидеть множество цоколей, начинающихся с буквы E, например, светодиодные лампы E26/E12/E39/E17 и так далее. На самом деле все они происходят от винтовых оснований Эдисона. Буква E означает Edison, а цифра позади используется для обозначения диаметра в миллиметрах (мм).

Вот некоторые из наиболее распространенных названий цоколей Эдисона и информация о них:

E12 (диаметр 12 мм) , также известный как цоколь «Мини-винт Эдисона MES», используется для ламп ночного освещения и декоративных ламп. для подвесных светильников и зеркал в ванной.

Примеры включают подвесные светильники, настенные светильники, рождественские светильники, подвесные светильники для столовых, декоративные светильники, жилые или коммерческие струнные светильники и ночные светильники. Многие лампы с такими цоколями имитируют пламя свечи.

Обычные лампы для цоколей E12:

Маленькие трубчатые лампы: T8, T6, T22
Лампы пламени свечи: C7, C9, CA10, B10
Сферические лампы: G14, G16, G50

E17 (диаметр 17 мм) , обычно используемые в настольных лампах и электрических лампах, не очень часто используются. Светодиодные лампы E17 обычно используются в осветительных приборах, таких как лампы для микроволновых печей, лампы для холодильников и лампы для вытяжек. Они также присутствуют в светильниках потолочного вентилятора.

Обычная лампа со светодиодным цоколем E17: 9 шт.0003

Лампа типа A: A15
Маленькие трубчатые лампочки: T8, T6, T22
Лампы пламени свечи: C7, C9, CA10, B10
Сферические лампы: G14, G16, G50
Лампа с рамкой и логотипом: S11

E26 (диаметр 26 мм) — это размер большинства ламп, используемых в США. Они обычно используются для общего освещения в стандартных светильниках, таких как потолочные светильники, лампы, светильники для банок, наружные прожекторы и прожекторы, а также светильники для туалетных столиков.

Обычная лампа с цоколем E26:

Лампа типа A: A19, A15, A21
Шаровая груша: G30, G25, G16.5
Прожекторы и прожекторы PAR (параболический алюминиевый отражатель): PAR16, PAR20, PAR30, PAR38
Прожекторы и прожекторы BR (выпуклый рефлектор): BR20, BR30, BR40

E39 (диаметр 39 мм) , обычно используется в уличных фонарях и мощных лампах.
