Цоколи ламп люминесцентных: Люминесцентные лампы

Люминесцентные лампы

Люминесцентные лампы многие считают такой же классикой освещения, как и лампы накаливания. С этим тяжело спорить, учитывая, что первая люминесцентная лампа была выпущена аж в 1938 году, а в СССР такие лампы были разработаны в 1951 году. А первая газоразрядная лампа — предок современных люминесцентных ламп — была изобретена в 1956 году.

По сравнению с лампами накаливания линейные люминесцентные лампы дневного света являются более экономичными (примерно в 5 раз) и имеют больший срок службы (в 5-10 раз).

Люминесцентные линейные лампы дневного света выпускаются многих видов: разной мощности, длины, с разными диаметрами колб, разными цоколями и разным светом в зависимости от назначения лампы. Более того, этот ассортимент будет еще больше, если учесть, что энергосберегающие лампы также представляют собой лампы дневного света со встроенными пусковыми устройствами.

Сегодня наиболее распространенными трубками линейных ламп дневного света являются Т8 (Ø 26 мм), Т5 (Ø 16 мм) и Т4 (Ø 12,5 мм). Лампы с трубкой Т8 имеют цоколь G13 (13 мм между штырьками), а Т4 и Т5 имеют цоколь G5 (5 мм между штырьками). Лампы дневного света Т8 в настоящее время выпускаются мощностью от 10 до 70 Вт, лампы Т5 — от 6 до 28 Вт, а лампы Т4 — от 6 до 24 Вт. Естественно, что мощность ламп напрямую влияет и на размеры (длину) люминесцентных ламп: соотношения размеров и мощностей стандартизировано. То есть лампа мощностью 18 Вт с трубкой T8 и цоколем G13 любого производителя имеет длину 590 мм.

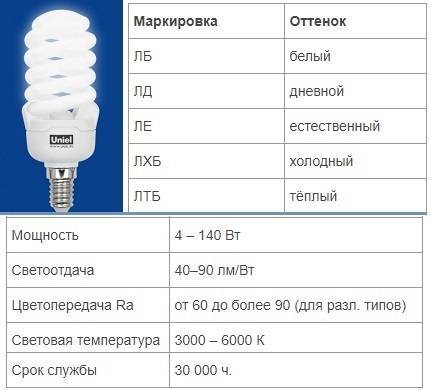

Выпускаются люминесцентные лампы с разными цветовыми температурами для разных целей, но наиболее распространены лампы цветности 4000К и 6500К. Подробнее о цветовых температурах и сферах их применения можно посмотреть в нашей статье Энергосберегающие лампы: слухи и мифы (слух №6).

Также люминесцентные лампы по индексу цветопередачи (обозначается Ra или CRI — colour rendering index), то есть возможности точно отображать цвета по сравнению с естественным светом. Так лампы со 100% цветопередачей (Ra=1) отображают все цвета также как и при солнечном дневном свете. Но наиболее распространенными (в силу достаточности и большей доступности) являются лампы с индексом цветопередачи 70 — 89%.

Ниже мы приводим описание и технические характеристики самых часто используемых ламп, как в промышленном и муниципальном (где они наиболее распространены), так и жилом секторе. Приведенные ниже значения светового потока и срока службы являются примерными и могут отличаться в зависимости от производителя.

Цоколи люминесцентных ламп: виды и маркировка

Независимо от конструкции источника освещения, все они оборудуются цокольными конструкциями, с помощью которых подключаются к светильнику. Эта деталь не только удерживает лампочку в посадочном месте, но и обеспечивает устойчивый контакт. Более всего отличаются цоколи люминесцентных ламп, представленные в разнообразных винтовых и штырьковых вариантах. Такой широкий ассортимент дает возможность их применения в светильниках практически всех известных конструкций, форм и размеров.

Содержание

Для чего нужен цоколь

Цоколь является неотъемлемой частью всех электрических ламп. С его помощью они закрепляются в патронах, а контакты обеспечивают поступление питающего напряжения из сети. Корпус чаще всего металлический, реже – керамический. Внутри цоколя располагаются нити накаливания и электроды, а снаружи – контакты.

Разные осветительные приборы оборудуются собственными типами патронов, предусмотренным для использования ламп с определенным цоколем. На это в первую очередь обращается внимание при покупке светильника или лампы. Эти два элемента должны полностью соответствовать друг другу, в противном случае осветительное устройство перестанет нормально функционировать.

Несмотря на разнообразие конструкций, все типы цоколей условно разделяются на две большие категории – резьбового и штырькового направления. Наибольшее распространение получили представители первой группы, выполненные в классической форме и оборудованные резьбой с определенным размерным рядом. В бытовых условиях они используются без каких-либо ограничений. Штырьковые цоколи чаще всего устанавливаются в прямые люминесцентные лампы и располагаются с торцов изделия. Такие же конструкции применяются с U-образными колбами вместе с пускорегулирующими устройствами.

Каждую из этих групп следует рассмотреть более подробно, ознакомиться с маркировкой изделий, чтобы при покупке не ошибиться и правильно определить, какой должен быть цоколь.

Резьбовые или винтовые цоколи

Резьбовые или винтовое соединение патрона в светильнике и цокольного участка лампы получило наиболее широкое распространение. В руководствах по эксплуатации и других технических документах подобные цоколи маркируются в виде ЕХХ, где буква Е – Edison — соответствует фамилии человека, который изобрел эту лампочку, а цифры ХХ означают диаметр резьбы, измеряемый в миллиметрах.

Данный способ соединения используется с начала прошлого века, считается наиболее ускоренным и электробезопасным. Он широко используется до настоящего времени, в том числе – в энергосберегающих люминесцентных лампах компактного типа.

Резьбовой цоколь вкручивается в патронную часть в направлении часовой стрелки, при этом, один из контактов соединяется с фазным проводником, идущим от коммутатора, а другой – с нулевым. Подобное подключение гарантирует отсутствие опасного напряжения на токоведущих частях, будучи во включенном состоянии.

Маркировка

Поскольку значения напряжений в сетях разных стран заметно различается, были освоены в производстве разновидности наиболее подходящих диаметров резьбы. В большинстве случаев питающее сетевое напряжение составляет 220-230 вольт с частотой 50 Гц. Для этих показателей наиболее подходящими будут цокольные конструкции Е14, Е27 и Е40.

Самый маленький цоколь, известный в повседневной жизни как миньон, имеет маркировку Е14. Он изначально был спроектирован для небольших лампочек с формой колбы в виде свечи. Они широко используются в декоративной подсветке, в шарообразных и нестандартных светильниках.

Наибольшее распространение получили цоколи Е27, изначально применяемые исключительно в лампочках накаливания. С развитием технологий, они нашли свое применение в компактных лампах с люминофором, а позднее – и в светодиодных. Большинство новейших современных источников света подстраиваются конкретно под этот стандарт.

Цоколи Е40 устанавливаются в крупных мощных лампах. Классическим примером служит изделие на пятьсот ватт, используемое в уличных системах освещения, а также в светильниках производственных цехов, прилегающих территорий, складов и других объектов с большими площадями. В этих же светильниках применяются новые лампы – компактные люминесцентные и светодиодные с соответствующими цоколями.

Использование цоколей Е40 позволило избежать замены дорогостоящих осветительных приборов при переходе на более современные источники света.

В качестве дополнительной информации можно отметить низковольтную лампочку Е10, работающую с низким напряжением от 2,5 до 6,3 вольта. Они устанавливались в слаботочной аппаратуре и были популярны в гирляндах для новогодних елок. В качестве источников света перестали использоваться, когда появились яркие разноцветные светодиоды, полностью заменившие маленькие лампочки накаливания во всех областях.

Штырьковые цоколи

Следует подробно рассмотреть штырьковые цоколи люминесцентных ламп, успешно применяемые и в других источниках света. Для их использования предусмотрены специальные светильники. Маркировка изделий прежде всего содержит символ G, а далее наносятся цифры, обозначающие дистанцию между центрами штырьков, измеряемое в миллиметровых единицах. Вслед за первой буквой иногда присутствуют дополнительные символы U, X, Y, Z, указывающие на конкретную модификацию цоколя, конкретно – на величину размеров изолятора.

В качестве примера можно рассмотреть цоколи G5.3 и GY5. 3. Сами лампы по своей форме совершенно одинаковые, однако высота цоколя и его диаметр будут отличаться. Без изменений остаются лишь расстояния между штырьковыми контактами и толщина самих штырьков.

Из серии цоколей с двумя штырьками самыми маленькими считаются стеклянные конструкции G4. Они используются в маломощных галогенных лампах на 5-20 Вт, работающих от 12 В. Сами лампы устанавливаются в люстры, управляемые пультом и оборудованные светодиодной подсветкой. Такие же лампы с более высокой мощностью до 40 ватт встречаются значительно реже, и могут подключаться к сети на 230 В.

Основные виды цоколей штырьковой конструкции используются в следующих типах ламп:

• G5 – устанавливается в трубчатые энергосберегающие люминесцентные лампы с диаметром колбы 12,5 или 16 мм. В бытовых условиях применяются довольно редко.
• Разновидности цоколя G5.3 – GU5.3, GX5.3 и другие применяются в лампочках модели MR16, устанавливаемых в подвесные или потолочные светильники скрытого типа или в декоративную подсветку.
• Стеклянный цоколь G6.35 похож на конструкцию G4, но имеет несколько большие размеры. У него имеется три модификации – X, Y и Z, применяемые в светильниках с соответствующими гнездами.
• Разъемное соединение G9 применяется достаточно редко. В основном это эксклюзивные модели, используемые в декоративной подсветке. В галогенных лампах цокольная часть изготовлена из стекла с двумя проволочными петельками, выведенными наружу. Цоколь для светодиодных ламп изготавливается из пластика, куда вставлены плоские стальные выводы. В обеих конструкциях расстояние между разъемами или центрами выводов будет 9 мм.
• GU10 представляет собой штырьковый цоколь поворотного типа. На концах контактных штырей имеются утолщения, обеспечивающие надежную фиксацию лампы в патроне.

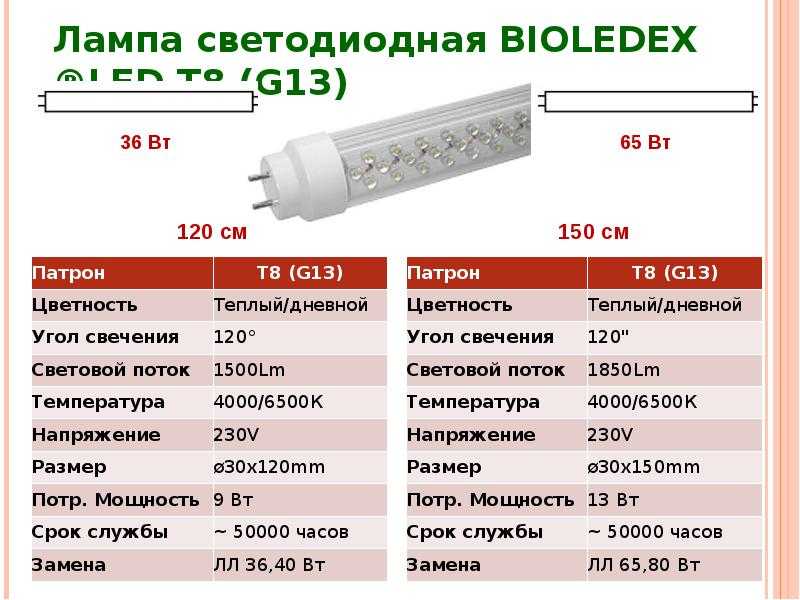

• Цоколь G13 аналогичен конструкции G5, но отличается более крупными размерами. Применяется в трубчатых люминесцентных лампах с типоразмерами Т8.
• Для светильника подвесных потолков используются цоколи GX53 и GX70, с помощью которых удалось заметно снизить высоту осветительного прибора. Подобные лампы получили название таблеток, поскольку их общая толщина не более 27 мм. Такая конфигурация придает изделиям эстетичный и оригинальный внешний вид.
