Цвет жил кабеля трехжильного исполнения: фаза, ноль, земля и их обозначение в квартире. Что означают цвета электрических проводов, расшифровка на схеме и в электрике 220

Камский кабель — Шахтные кабели

Кабели силовые гибкие теплостойкие экранированные шахтные на напряжение 1,14 кВ

КГРЭТШ, КГРЭОТШ

ТУ 16.К180-023-2010

Сертификация / Разрешения

Декларация о соответствии РОСС RU.МГ07.Д00010 (с 30.08.11 до 30.08.14)

Обязательная сертификация С-RU.ПБ18.В.00081 с приложением (с 15.07.2011 по 15.07.2016)

Разрешение Федеральной службы по экологическому, технологическому и атомному надзору на применение в поднадзорных Госгортехнадзору России производствах и объектах № РРС 00-046737, срок действия разрешения с 23.01.2012 г. до 23.01.2017 г.

Область применения кабелей

Кабели предназначены для присоединения угольных комбайнов, работающих в забоях и очистных лавах, к электрической сети на номинальное напряжение до 1,14 кВ переменного тока частотой 50 Гц на основных жилах и 220 В переменного тока частотой 50 Гц на вспомогательных жилах.

Кабели предназначены для эксплуатации в подземных выработках шахт, где возможно скопление газа, обеспечивают нормальную работу комбайнов, работающих с применением кабелеукладчика. Кабели пригодны для эксплуатации на барабанах, в передвижных системах и туннелях.

Срок службы кабелей — не менее 1,5 лет. Фактический срок службы кабелей определяется их техническим состоянием.

Кабель КГРЭТШ успешно прошел опытные испытания на ОАО «Шахта Полосухинская» Холдинга «Сибуглемет», и эксплуатируется там уже более трех лет.

Преимущества для добывающих компаний

•
  Увеличение выработки комбайнов за счет снижения времени простоев по причине выхода из строя кабеля.
•
  Сокращение эксплуатационных затрат за счет снижения числа ремонтов и замен кабелей.

Эти преимущества достигаются за счёт улучшенных технических характеристик кабелей:

•
  использование изоляции из этиленпропиленовой резины с высокой электрической и термической стойкостью, которое позволяет выдерживать токовую нагрузку на 20% выше относительно кабеля с традиционной конструкцией (при использовании кабеля одинаковых сечений).
•
  благодаря высоким термомеханическим характеристикам этиленпропиленовой резины, кабель выдерживает повышенные вибронагрузки при эксплуатации, изгиб кабеля вызывает незначительные механические напряженности слоев изоляции, что не провоцирует неравномерного распределения электрической напряженности в толщине изоляции.
•
  расположение вспомогательных жил симметрично относительно основных уменьшает влияние рабочих токов на сигналы, передаваемые по вспомогательным жилам.
•
  увеличенная механическая прочность расщепленной жилы заземления. За счет ее наложения методом обмотки на вспомогательные жилы, предотвращается ее разрушение в процессе эксплуатации кабеля, особенно в траковой цепи комбайна.
•
  двухслойная резиновая оболочка, упрочненная между слоями полиэфирными нитями.
•
  усиливающая оплетка предотвращает закручивание кабеля вокруг своей оси и позволяет использовать кабель в условиях высокого напряжения изгиба.
•
  наружная оболочка кабеля по требованию клиента может быть выполнена в желтом, оранжевом цвете.

Технические характеристики

Электрические характеристики
Номинальное напряжение — основых жил — вспомогательных жил	1140 В 220 В
Максимально допустимое рабочее напряжение	1368 В
Электрическое сопротивление изоляции основных жил, не менее	100 Мом / км
Электрическое сопротивление экранов, не более	1500 Ом
Тестовое напряжение	Основые жилы: 3,5 кВ переменного тока. Вспомогательные жилы — переменное напряжение 1,5 кВ
Температурные характеристики
Температура окружающей среды	при эксплуатации от минус 30°С (в тропическом исполнении — от минус 10°С) до плюс 55°С. Кабели в тропическом исполнении стойки к поражению плесневыми грибами
Максимально допустимая рабочая температура в жилах	90°С
Допустимая температура жилы при КЗ	250°С
Механические характеристики
Растягивающее усилие	19,6 Н на мм² суммарного сечения всех токопроводящих жил
Минимальный радиус изгиба	при монтаже и эксплуатации — не менее пяти наружных диаметров кабеля
Химические характеристики
Нерапространение горения	ГОСТ Р МЭК 60332-1-2 МЭК 60332-1-2
Климатическая стойкость	Неограниченное применение в помещении и на открытом воздухе, стойкость к воздействию озона, ультрафиолетовых лучей и влаги

Конструкция

	Трехжильный кабель КГРЭТШ, КГРЭОТШ	Шестижильный кабель КГРЭТШ
	— основная токопроводящая жила из медных проволок — изоляция из резины — экран по изоляции из электропроводящей резины — вспомогательная жила из медных проволок в резиновой изоляции — расщепленная жила заземления, наложенная методом обмотки по вспомогательной жиле, в экране из электропроводящей резины — внутренняя оболочка из резины — оплетка из полиэфирных нитей (кабель марки КГРЭОТШ) — нуржная оболочка из резины	— основная токопроводящая жила из медных проволок — изоляция из резины — экран по изоляции из электропроводящей резины — вспомогательная жила из медных проволок в резиновой изоляции — жила заземления — сердечник из резины — экран из электропроводящей резины группы вспомогательных жил и жилы заземления — внутренняя оболочка из резины — нуржная оболочка из резины
Токопроводящая жила	Изготавливаются из медной проволоки (или медной луженой проволоки — тропическое исполнение), класс гибкости 5
Изоляция жил	Этилпропиленовая резина с высокой электрической и термической стойкостью, устойчивая к озону
Электропроводящий экран	Выполнен из электропроводящей резины, легко отделяется от изоляции без предварительного наргрева
Цветовое обозначение жил	Изолированные основные жилы по цвету отличаются друг от друга (белый, синий, красный). В кабелях с тремя основными жилами цвет изоляции вспомогательных жил не нормируется (изоляция вспомогательной жилы не должна быть черного цвета)	Изолированные основыне жилы по цвету отличаются друг от друга (белый, синий, красный). Цвет изоляции основых жил может повторяться. В группе вспомогательных жил счетная пара жил, отличается между собой и от других жил группы цветом изоляции
Расположение жил	Трехжильные кабели марок КГРЭТШ, КГРЭОТШ имеют в своем состаме три основных жилы, три вспомогательные жилы сеченичем 4 мм² и жилу заземления сечением 25 мм², которая расщеплена на три жилы и выполнена в виде обмотки из пасм медной проволоки вокруг каждой вспомогательной жилы. Поверх группы, состоящей из вспомогательной жилы и жилы заземления, накладывается экран из электропроводящей резины. Три основные экранированне жилы и три экранированные группы скручиваются между собой	В кабелях с шестью основными жилами, изолированные вспомогательные жилы и жила заземления скручиваются в группу вокруг резинового сердечника на основе синтетических нитей. Шесть основных экранированных жил скручиваются вокруг экранированной группы, состоящей из вспомогательных жил и жилы заземления
Внутренная оболочка	Из вулканизированной резиновой смеси
Оплетка между слоями оболочки	Для кабеля марки КГРЭОТШ — из высокопрочных, малорастяжимых нитей. Наружный и внутренний слои оболочки имеют между собой шлицевое соединение	Нет оплетки
Наружаная оболочка	Наружная оболочка выполнена из резины, устойчивой к маслам, истиранию и разрывам. Оболочка кабелей изготавливается светлого (желтого, оранжевого) или черного цвета
Маркировка	Марка кабеля, сечение, напряжение, год выпуска, наименование предприятия-изготовителя

Таблица размеров

Сравнительная таблица кабелей

Элементы конструкции	КГРЭТШ, КГРЭОТШ «Камский кабель»	NSSHCGEOEU, NTSKCGECWOEU (Тип PROTOMONT) «Prysmain»	КГЭШ
Токопроводящая жила	Увеличение токовых нагрузок примерно на 20% относительно традиционного кабеля (одинакового сечения)	Гибкая луженая многопроволочная медная жила тонкость крутки, 5 Защитный проводник: концентрический повив из стальной и медной проволок поверх кабельного сердечника Вспомогательные жилы: двойные концентрические электрические элементы, состоящие из контрольной и мониторинговой жил, в промежутках между основными жилами	Токопроводящие жилы кабелей изготавливаются из медной проволоки (или медной луженой проволоки — тропическое исполнение), класс гибкости 5
Изоляция жил	Благодаря изоляции из этиленпропиленовой резины (ЭПР) с высокой электрической и термической стойкостью, устойчивой к озону обеспечивается бесперебойная работа кабеля при рабочей температуре проводника равной 90°С, с пиковыми значениями до 130°С, и соответствие высоким значениям допустимой токовой нагрузки, с сохранением при этом хорошего запаса прочности. Кабель выдерживает повышенные вибронагрузки при эксплуатации	На основе этиленпропиленового каучука	Из резины на основе натурального каучука
Электропроводящий экран	Из электропроводящей резины, легко отделяется от изоляции без предварительного нагрева	Внешний слой из полупроводящей резины, легко удаляемой без нагрева	Из электропроводящей резины
Цветовое обозначение жил	Изолированные основные жилы по цвету отличаются друг от друга (белый, синий, красный)	Основные жилы имеют черный, серый и коричневый цвета. Вспомогательные жилы голубые	Изолированные основные жилы по цвету отличаются друг от друга (белый, синий, красный)
Расположение жил	Увеличенная механическая прочность с расщепленной жилы заземления. Жила заземления вынесена из центра, наложена методом обмотки на вспомогательные жилы, что предотвращает её разрушение в процессе эксплуатации кабеля, особенно, при изгибах в траковой цепи комбайна. Уменьшенное влияние рабочих токов на сигналы, передаваемые по вспомогательным жилам	Общий повив трех основных жил вместе с концентрическими элементами контрольных и мониторинговых жил в промежутках, длина повива примерно 6хD	Вспомогательные жилы скручены в группу, расположены в повиве, жила заземления в центре
Внутренняя оболочка	Из вулканизированной резиновой смеси	Из вулканизированной резины на основе этиленпропиленового каучука	Из вулканизированной резиновой смеси
Оплетка между слоями оболочки (для кабеля марок КГРЭОТШ)	Оплетка изготовлена из высокопрочных, малорастяжимых нитей, между наружным и внутренним слоем оболочки имеется шлицевое соединение, что предотвращает закручивание кабеля вокруг своей оси. Возможно использование кабеля в условиях очень высокого напряжения сгиба		Нет
Наружная оболочка	Высокая стойкость наружной оболочки к маслам, истиранию и разрыву благодаря её выполнению из резины, устойчивой к маслам и истиранию. Оболочка кабеля изготавливается светлого (желтого, оранжевого) или черного цвета	На основе полихлоропрена	Двухслойная резиновая оболочка, маслостойкая, стойкая к истиранию и разрыву
Электрические характеристики
Номинальное напряжение Основных жил Вспомогательных жил	1,14 кВ	0,6/1 кВ; 1,8/3 кВ; 3,6/6 кВ (0,6/1 кВ для сетей 660 и 1140 В)	1,14 кВ
Максимальное допустимое рабочее напряжение	1,368 кВ	0,7/1,2 кВ; 2,1/3,6 кВ; 4,2/7,2 кВ	1,368 кВ
Электрическое сопротивление изоляции основных жил	Не менее 100 МОм/км		50 МОм/км
Электрическое сопротивление экранов	Не более 1500 Ом		1500 Ом
Тестовое напряжение	Основные жилы: 3,5 кВ переменного тока. Вспомогательные жилы — переменное напряжение 1,5 кВ	Основные жилы: 3 кВ; 6 кВ; 11 кВ. Вспомогательные жилы: 2 кВ	Основные жилы: 3,5 кВ переменного тока. Вспомогательные жилы — переменное напряжение 1,5 кВ
Температурные характеристики
Температура окружающей среды	Температура окружающей среды при эксплуатации — от -30°С (в тропическом исполнении — от -10°С) до +55°С. Кабели в тропическом исполнении — стойкие к поражению плесневыми грибами	Подвижное применение: -20°С до +60°С. Стационарная прокладка: -40°С до +80°С	Температура окружающей среды при эксплуатации — от -30°С (в тропическом исполнении — от -10°С) до +55°С
Максимальная допустимая рабочая температура на жилах	90°С	90°С	75°С
Допустимая температура жилы при КЗ	250°С	250°С	250°С
Механические характеристики
Растягивающее усилие	Растягивающая нагрузка на кабели — 19,6 Н на 1 мм² суммарного сечения всех токопроводящих жил	До 15 Н/мм² однако, ограничено 5 Н/мм² для радиуса изгиба 2,3хD	Растягивающая нагрузка на кабели — 19,6 Н на 1 мм² суммарного сечения всех токопроводящих жил
Минимальный радиус изгиба	Минимально допустимый радиус изгиба кабелей при монтаже и эксплуатации — не менее 5 наружных диаметров кабеля	В соответствии с DIN VDE 0298, часть 3, или 2,3 х D при растягивающем усилии до 5 Н/мм²	Минимально допустимый радиус изгиба кабелей при монтаже и эксплуатации — не менее 5 наружных диаметров кабеля
Химические характеристики
Нераспространение горения	ГОСТ Р МЭК 60332-1-2 МЭК 60332-1-2	VDE 0482, часть 332-1-2 EN 60332-1-2, IEC 60332-1-2	ГОСТ Р МЭК 60332-1-2 МЭК 60332-1-2
Климатическая стойкость	Неограниченное применение в помещении и на открытом воздухе, стойкость к воздействию озона, ультрафиолетовых лучей и влаги	Неограниченное применение в помещении и на открытом воздухе, стойкость к воздействию озона, ультрафиолета и влаги	Неограниченное применение в помещении и на открытом воздухе, стойкость к воздействию озона, ультрафиолетовых лучей

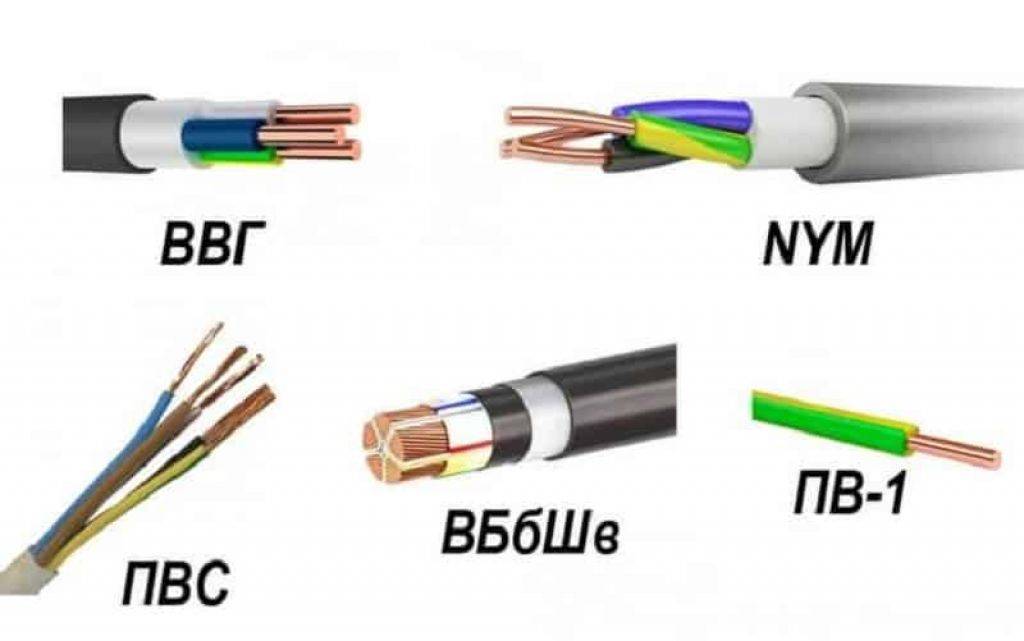

Силовой кабель авббшв 4х50, авббшв 4х70, авббшв 4х35, 4х95, 4х185, авббшв 1

Главная
> Информация > Статьи > Силовой кабель АВБбШв

Краткая характеристика

Силовой кабель АВБбШв, бронированный двумя стальными оцинкованными лентами, предназначен для передачи и распределения электроэнергии в стационарных установках на рабочем напряжении 660 и 1000 В с частотой 50 Гц. Он используется для прокладки в земле (траншеях) с низкой коррозионной активностью, в помещениях, туннелях, каналах, шахтах, а также на открытом воздухе. Кабель АВБбШв может эксплуатироваться в условиях, где он не подвергается значительным растягивающим усилиям, но при этом существует опасность механических повреждений.

Конструкция

Кабель АВБбШв выпускается одножильным или многожильным. Токопроводящие жилы выполнены из алюминиевой или мягкой медной проволоки. Они могут быть однопроволочными и многопроволочными, что соответствует классу 1 и 2. Жилы изолируются ПВХ-пластикатом. В качестве защитного покрова используется слой из двух лент ПЭТФ пленки и двух лент ПВХ пленки, две стальные оцинкованные ленты или покрытые битумом и лентами ПЭТФ пленки. Оболочка изготовлена из ПВХ-пластиката.

Двух- и трехжильный кабель изготавливают с основными жилами одинакового сечения. Жила заземления может быть меньшего сечения. Четырехжильное исполнение изготовляют с максимальным сечением жил 185 мм2, при этом все жилы одинакового сечения, а нулевая может быть меньшего сечения.

Изоляция одножильных кабелей АВБбШВ может быть любого цвета. Изоляция нулевой жилы должна быть голубого или светло-синего цвета, изоляция жил заземления — двухцветная (зелено-желтой расцветки). Провода АВБбШв могут маркироваться не только цветом, но и цифрами, начиная с 0. Скрученные изолированные жилы имеют заполнение промежутков между ними. Заполнение из ПВХ-пластиката накладывается одновременно с оболочкой и должно отделяться от изоляции и оболочки без повреждений. Кабели АВБбШв с жилами сечением до 25 мм включительно могут быть без заполнения.

Технические и эксплуатационные характеристики

Силовой кабель АВБбШВ предназначен для эксплуатации в стационарном состоянии при температуре окружающей среды от -50° С до +50° С, относительной влажности воздуха до 90% (при температуре до 35° С).

Предельная длительно допустимая температура нагрева жил в рабочем режиме + 70° С. Предельно допустимая температура нагрева жил в аварийном режиме или в режиме перегрузки + 80° С при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы. Максимальная допустимая температура нагрева жил при коротком замыкании (до 4 сек) + 160° С.

Кабели АВБбШв в течение 10 мин. выдерживают испытание переменным напряжением 3 кВ и 3,5 кВ для кабелей с рабочим напряжением 660 В и 1000 В соответственно.
Прокладка и монтаж провода без предварительного подогрева производится при температуре не ниже -15°С. Минимальный радиус изгиба при прокладке одножильных кабелей марки АВБбШв — 10 Dн, многожильных — 7,5 Dн (Dн — наружный диаметр кабеля).

Строительная длина кабелей для сечений основных жил:
16 — 70 мм2 — 450 м;
95 — 120 мм2 — 400 м;
150 мм2 и выше — 350 м.

Электрическое сопротивление изоляции, пересчитанное на 1 км длины при температуре 20°С, для жил сечением 2,5 — 4,0 мм2 — не менее 10 МОм, 6 мм2 — не менее 9 МОм, 10 — 240 мм2 — не менее 7 МОм.

Гарантийный срок эксплуатации кабеля АВБбШв — 5 лет, срок службы – 30 лет.

Сфера применения

Силовой кабель АВБбШв с номинальным напряжением 0,66кВ и 1 кВ применяется для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах при наличии опасности механических повреждений в процессе эксплуатации, а также в земле, туннелях, каналах, шахтах, на открытом воздухе. Силовые кабели предназначены для вертикальных, наклонных и горизонтальных трасс и могут использоваться в местах, подверженных вибрации. Кабели АВБбШв не распространяют горение при одиночной прокладке.

17 августа 2009

МТД «Энергорегионкомплект»

Энергорегионкомплект

Все статьи

3-жильный кабель: гарантия успеха проекта и обеспечение безопасности

Чтобы использовать наши электрические устройства, оборудование и приборы, нам нужна энергия. 3-жильный кабель помогает подключить эти приборы и машины к электросети. Из-за различий в применении и различных спецификаций проекта размер трехжильного кабеля, который вы выбираете для использования, и то, как вы проектируете свою схему с использованием выбранного кабеля, также влияют на ваш проект. Кроме того, для высоковольтных приложений часто требуются высокопрочные кабели, называемые армированными стальной проволокой (SWA), а также применимые к ним стандарты и нормы. Поэтому вы должны быть знакомы с тремя цветами жил бронированного кабеля и для чего используется проводник каждого цвета.

В этом посте мы рассмотрим все эти вопросы более подробно.

1. Что такое трехжильный кабель?

Каким бы электрическим приложением вы ни собирались заняться, важно понимать, какие типы проводов или кабелей вы будете использовать. Очень популярным выбором для различных целей является трехжильный кабель. Это кабели, которые включают три отдельных проводника для трех разных целей передачи электроэнергии.

Например, если вы решите использовать трехжильный гибкий кабель диаметром 1,5 мм, он будет иметь три отдельных провода внутри оболочки основного кабеля. Один из этих проводов используется для питания под напряжением, другой — для нейтрали, а третий проводник трехжильного кабеля — для заземления.

Чтобы понять, что это означает для проектов электропроводки, полезно рассмотреть приведенную выше информацию с точки зрения других типов проводов. В отличие от трехжильного провода, двухжильный кабель имеет на одну жилу меньше. В его состав входят всего два проводника. Таким образом, в то время как 10-миллиметровый 3-жильный армированный кабель будет иметь жилу, нейтраль и землю (или землю), соответствующая 2-жильная версия этого же кабеля не имеет заземляющего проводника. Он поставляется только с токоведущими и нейтральными проводниками.

2. Для чего используется трехжильный кабель с заземлением?

3-жильный и заземляющий кабель часто используется в таких приложениях, как двухстороннее освещение для жилых помещений, а также в других приложениях, таких как проводка к системам и устройствам центрального отопления. В зависимости от того, как электрики разработают схему для двухстороннего освещения и положения выключателей, трехжильный и заземляющий кабель может иметь нейтральное или активное применение.

Обычно под 3-жильным кабелем подразумевается электрический провод с тремя отдельными медными жилами, каждая из которых находится в собственной защитной оболочке, заключенной во внешнюю оболочку или защитную оболочку. Однако, когда дело доходит до кабеля с 3 жилами и заземлением, в производственный процесс вставляется четвертый проводник.

Например, типичный 3-жильный гибкий кабель будет иметь обычные 3-жильные жилы, состоящие из фазы, нейтрали и земли, но будет еще одна жила — четвертая. Эта дополнительная жила обычно изготавливается из неизолированной меди для целей заземления. В приведенном выше примере, если мы использовали трехжильный гибкий кабель с дополнительным оголенным медным проводником, этот четвертый проводник должен быть вставлен через зелено-желтую кодированную втулку (заземление) во время установки.

3.Что такое 3-жильный бронированный кабель, используемый для электрических применений?

3-жильный армированный кабель также широко известен как 3-жильный кабель с броней из стальной проволоки (SWA). В электрических кругах кабели SWA также имеют дополнительные слова, используемые в их спецификациях. Например, вы можете увидеть в спецификации бронированный кабель 16 мм, 3 жилы, BS546/BS6724. Это означает, что кабель соответствует требованиям конкретных британских стандартов производства и испытаний кабелей.

Трехжильный армированный кабель известен как силовой и вспомогательный управляющий кабель и используется для передачи электроэнергии от сети к жилым или коммерческим объектам. Эти кабели также могут называться 3-жильными сетевыми кабелями, они классифицируются как износостойкие кабели и используются в приложениях, где может быть риск повреждения кабеля или существует опасность воздействия УФ-излучения.

Обычный 3-жильный армированный кабель из стальной проволоки (SWA) идеально подходит для внешних электрических применений. Поскольку такие приложения часто должны подвергаться воздействию сил природы, наружный 3-жильный кабель SWA имеет дополнительный слой внешней оболочки (обычно из проволочной сетки), который обеспечивает большую механическую защиту внутренней жилы этого типа 3-жильного кабеля.

4. Для чего используется трехжильный кабель?

Как отмечалось ранее, трехжильный кабель — это кабель, который включает три жилы в процессе производства кабеля. Каждый тип кабеля используется по-разному, и обычно не рекомендуется переключать конкретное приложение и использовать другой кабель. Например, если ваш идеальный выбор — трехжильный кабель диаметром 1 мм, возможно, не рекомендуется переключаться и использовать более толстый или более тонкий кабель.

Как правило, 3-жильный кабель часто является предпочтительным кабелем для подключения устройств класса I. Это связано с тем, что такие устройства (или связанные с ними приложения) должны обеспечивать связь с землей. Использование 2-жильного провода вместо 3-жильного электрического кабеля для этих применений может поставить под угрозу установку. Если устройство не заземлено, это может привести к поражению пользователей электрическим током.

Если заземление не требуется, электрики могут использовать 2-жильные версии кабеля вместо 3-жильного электрического кабеля. Например, в приложении, включающем проект устройства класса II, инженер или электрик может использовать 2-жильный кабель в оплетке вместо 3-жильного кабеля в оплетке. Причина такого использования в том, что устройства класса II обычно не требуют подключения к заземлению.

Таким образом, выбор кабеля, используемого в электротехнике, обычно зависит от того, требуется ли заземление оборудования или прибора. В соответствии с электротехническими нормами, устройства класса I должны быть заземлены. Для этого используйте 3-жильный сетевой кабель. С другой стороны, использование двухжильного кабеля безопасно для приложений класса II.

Использование трехжильного кабеля с заземлением рекомендуется для приложений, где существует повышенный риск поражения электрическим током, если провод под напряжением коснется корпуса оборудования или прибора. Например, если корпус изготовлен из непроводящих материалов, таких как резина, пластик, стекло или керамика, то использование трехжильного кабеля может быть необязательно.

Тем не менее, может быть безопаснее выбрать трехжильный кабель для наружной установки, а не двухжильный провод, внешняя оболочка которого является токопроводящей, например металлической, стальной, железной или медной. Вы можете использовать 2-жильные кабели для непроводящих устройств, но вы должны использовать 3-жильные кабели для таких приложений, как держатели ламп, фонарные столбы и любые другие случаи использования, где высок риск поражения электрическим током.

Обычно трехжильный бронированный кабель из стальной проволоки (SWA) используется для передачи электроэнергии под землей от источника выработки электроэнергии к жилому или коммерческому объекту. Вы также можете увидеть другие бронированные изделия, такие как 3-жильный 4-мм бронированный кабель, используемый с контактной сетью в приложениях для подачи электроэнергии по воздушным линиям. Как правило, в обычных электрических приложениях, таких как выключатели освещения или шнуры питания для приборов, могут использоваться гибкие провода, такие как трехжильный гибкий кабель. Это связано с тем, что их использование позволяет кабелю изгибаться и скручиваться без риска поломки или расщепления.

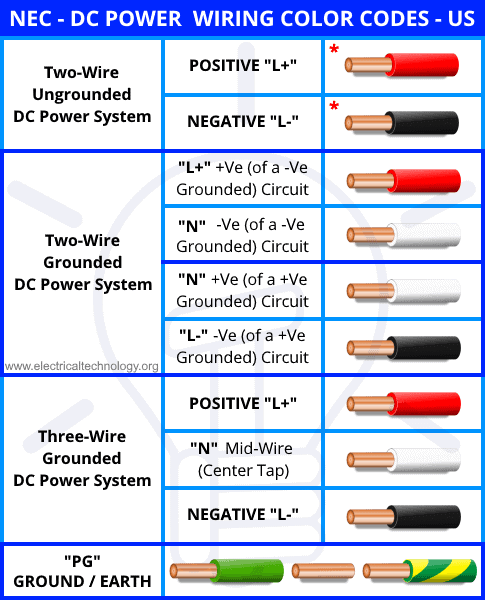

5. 3 цвета жильных кабелей?

И 2-, и 3-жильные кабели имеют особые требования к цвету. В марте 2004 г. в британский стандарт BS 7671, касающийся электроустановок, были внесены некоторые изменения в 2 и 3 цвета жил в Великобритании. Эти изменения в стандартах вступили в силу с 1 апреля 2004 года. Так, например, до 1 апреля вы могли видеть, что производители кабелей продают 25-мм трехжильный бронированный кабель разных цветов, но после вступления в силу новых стандартов это незаконно (поскольку 1 апреля 2006 г.), чтобы продать или использовать кабели со старыми схемами окраски.

До конца марта 2004 г. стандартом окраски кабелей с тремя жилами и заземлением были синий, желтый и красный цвета с заземлением. Однако после марта 2004 г. новые трехжильные кабели имеют серый, черный и коричневый цвета с заземлением. Эти цветовые стандарты не вступили в силу в одночасье — перед тем, как переход стал обязательным, существовал двухлетний период (льготный период). Тем временем розничные продавцы продавали 2-жильный и 3-жильный бронированный кабель, а также другие виды трехжильных изделий как со старой, так и с новой системой окраски.

.

Итак, почему этот стандарт окраски был изменен? Это было сделано в первую очередь для синхронизации цветов кабеля с остальными странами Европейского Союза. Теперь единый цветовой код действует во всех странах Европы, а также в Великобритании. В соответствии с новой системой, если ваше приложение требует использования такого продукта, как трехжильный плоский кабель, он будет продаваться только в новом код окраски по всему континенту.

Привет, я Ричард Зи, генеральный директор ZW Cable и эксперт в области кабельной промышленности более 15 лет. Хочу поделиться своим опытом в кабельной сфере. ZW Cable является ведущим китайским производителем кабелей. Мы можем выбрать кабель правильного размера и решить все ваши проблемы с кабелем. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь со мной. Я сделаю все возможное, чтобы дать ваши кабельные решения.

Часто задаваемые вопросы: Таблица цветовых кодов DIN47100

DIN47100 — это немецкий стандарт DIN для идентификации отдельных жил посредством цветового кодирования телекоммуникационных кабелей. Он был отозван в 1998 без замены, однако он по-прежнему широко используется и упоминается в кабельной промышленности.

Основной номер	Цвет	Основной номер	Цвет
1	Белый (WH)	31	Зелено-синий (GNBL)
2	Коричневый (BR)	32	Желто-синий (YWBL)
3	Зеленый (GN)	33	Зелено-красный (GNRD)
4	Желтый (YW)	34	Желто-красный (YWRD)
5	Серый (GR)	35	Зелено-черный (ГНБК)
6	Розовый (шт. )	36	Желто-черный (YWBK)
7	Синий (BL)	37	Серо-голубой (GRBL)
8	Красный (КР)	38	розово-синий (PKBL)
9	Черный (черный)	39	Серо-красный (GRRD)
10	Фиолетовый (VI)	40	розово-красный (ПКРД)
11	Серо-розовый (ГРПК)	41	Серо-черный (GRBK)
12	Красно-синий (RDBL)	42	розово-черный (ПКБК)
13	Бело-зеленый (WHGN)	43	Сине-черный (BLBK)
14	Коричнево-зеленый (BRGN)	44	Красно-черный (РДБК)
15	Бело-желтый (WHYW)	45	Бело-коричневый-черный (WHBNBK)
16	Желто-коричневый (YWBN)	46	Желто-зелено-черный (YWGNBK)
17	Бело-серый (WHGR)	47	Серо-розово-черный (ГРПКВК)
18	Серо-коричневый (ГРБН)	48	Красно-сине-черный (RDBLBK)
19	Бело-розовый (WHPK)	49	Бело-зелено-черный (WHGNBK)
20	розово-коричневый (ПКБН)	50	Коричнево-зелено-черный (BNGNBK)
21	Бело-голубой (WHBL)	51	Бело-желто-черный (WHYWBK)
22	Коричнево-синий (БНБЛ)	52	Желто-коричневый-черный (YWBNBK)
23	Бело-красный (WHRD)	53	Бело-серо-черный (WHGRBK)
24	коричнево-красный (BNRD)	54	Серо-коричневый-черный (GRBNBK)
25	Бело-черный (WHBK)	55	Бело-розово-черный (WHPKBK)
26	Коричнево-черный (БНБК)	56	розово-коричневый-черный (PKBNBK)
27	Серо-зеленый (GRGN)	57	Бело-сине-черный (WHBLBK)
28	Желто-серый (YWGR)	58	Коричнево-сине-черный (BNBLBK)
29	Розово-зеленый (ПКГН)	59	Бело-красно-черный (WHRDBK)
30	Желто-розовый (YWPK)	60	Коричнево-красно-черный (БНРДБК)

В соответствии с DIN47100 изоляция жил либо однотонная (до 10 жил), полосатая по длине (от 11 до 44 жил), либо трехцветная (от 45 до 60 жил).
