Цвета проводов в трехжильном кабеле: Анбик — Какой цвет у провода заземления? ☑

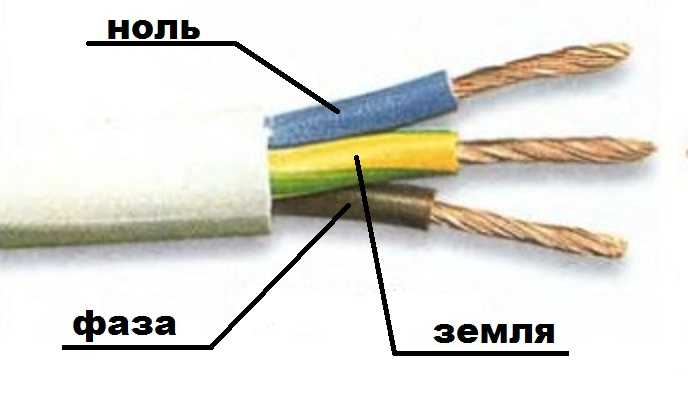

L N в электрике — цвета проводов в трехжильном кабеле

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Углубляемся в тему

Питание потребителей осуществляется от обмоток низкого напряжения понижающего трансформатора, являющегося важнейшей составляющей работы трансформаторной подстанции. Соединение подстанции и абонентов выглядит следующим образом: к потребителям подводится общий проводник, отходящий от точки соединения трансформаторных обмоток, называемый нейтралью, наряду с тремя проводниками, представляющими собой выводы остальных концов обмоток. Выражаясь простыми словами, каждый из этих трех проводников является фазой, а общий – это ноль.

Между фазами в трехфазной энергетической системе возникает напряжение, называемое линейным. Его номинальное значение составляет 380 В. Дадим определение фазному напряжению — это напряжение между нулем и одной из фаз. Номинальное значение фазного напряжения составляет 220 В.

Электроэнергетическая система, в которой ноль соединен с землей, называется «система с глухозаземленной нейтралью». Чтобы было предельно понятно даже для новичка в электротехнике: под «землей» в электроэнергетике понимается заземление.

Физический смысл глухозаземленной нейтрали следующий: обмотки в трансформаторе соединены в «звезду», при этом, нейтраль заземляют. Ноль выступает в качестве совмещенного нейтрального проводника (PEN). Такой тип соединения с землей характерен для жилых домов, относящихся к советской постройке. Здесь, в подъездах, электрический щиток на каждом этаже просто зануляют, а отдельное соединение с землей не предусмотрено

Важно знать, что подключать одновременно защитный и нулевой проводник к корпусу щитка весьма опасно, потому как существует вероятность прохождения рабочего тока через ноль и отклонения его потенциала от нулевого значения, что означает возможность удара током

К домам, относящимся к более поздней постройке, от трансформаторной подстанции предусмотрено подведение тех же трех фаз, а также разделенных нулевого и защитного проводника. Электрический ток проходит по рабочему проводнику, а назначение защитного провода заключается в соединении токопроводящих частей с имеющимся на подстанции заземляющим контуром. В этом случае в электрических щитках на каждом этаже располагается отдельная шина для раздельного подключения фазы, нуля и заземления. Заземляющая шина имеет металлическую связь с корпусом щитка.

Известно, что нагрузка по абонентам должна быть распределена по всем фазам равномерно. Однако, предсказать заранее, какие мощности будут потребляться тем или иным абонентом, не представляется возможным. В связи с тем, что ток нагрузки разный в каждой отдельно взятой фазе, появляется смещение нейтрали. Вследствие чего и возникает разность потенциалов между нулем и землей. В случае, когда сечение нулевого проводника является недостаточным, разность потенциалов становится еще значительнее. Если же связь с нейтральным проводником полностью теряется, то велика вероятность возникновения аварийных ситуаций, при которых в фазах, нагруженных до предела, напряжение приближается к нулевому значению, а в ненагруженных, наоборот, стремится к значению 380 В. Это обстоятельство приводит к полной поломке электрооборудования. В то же время, корпус электрического оборудования оказывается под напряжением, опасным для здоровья и жизни людей. Применение разделенных нулевого и защитного провода в данном случае поможет избежать возникновения таких аварий и обеспечить требуемый уровень безопасности и надежности.

Напоследок рекомендуем просмотреть полезные видео по теме, в которых даются определения понятиям фазы, нуля и заземления:

Надеемся, теперь вы знаете, что такое фаза, ноль, земля в электрике и зачем они нужны. Если возникнут вопросы, задайте их нашим специалистам в разделе «электрику«!

Рекомендуем также прочитать:

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Углубляемся в тему

Питание потребителей осуществляется от обмоток низкого напряжения понижающего трансформатора, являющегося важнейшей составляющей работы трансформаторной подстанции. Соединение подстанции и абонентов выглядит следующим образом: к потребителям подводится общий проводник, отходящий от точки соединения трансформаторных обмоток, называемый нейтралью, наряду с тремя проводниками, представляющими собой выводы остальных концов обмоток. Выражаясь простыми словами, каждый из этих трех проводников является фазой, а общий – это ноль.

Между фазами в трехфазной энергетической системе возникает напряжение, называемое линейным. Его номинальное значение составляет 380 В. Дадим определение фазному напряжению — это напряжение между нулем и одной из фаз. Номинальное значение фазного напряжения составляет 220 В.

Электроэнергетическая система, в которой ноль соединен с землей, называется «система с глухозаземленной нейтралью». Чтобы было предельно понятно даже для новичка в электротехнике: под «землей» в электроэнергетике понимается заземление.

Физический смысл глухозаземленной нейтрали следующий: обмотки в трансформаторе соединены в «звезду», при этом, нейтраль заземляют. Ноль выступает в качестве совмещенного нейтрального проводника (PEN). Такой тип соединения с землей характерен для жилых домов, относящихся к советской постройке. Здесь, в подъездах, электрический щиток на каждом этаже просто зануляют, а отдельное соединение с землей не предусмотрено

Важно знать, что подключать одновременно защитный и нулевой проводник к корпусу щитка весьма опасно, потому как существует вероятность прохождения рабочего тока через ноль и отклонения его потенциала от нулевого значения, что означает возможность удара током

К домам, относящимся к более поздней постройке, от трансформаторной подстанции предусмотрено подведение тех же трех фаз, а также разделенных нулевого и защитного проводника. Электрический ток проходит по рабочему проводнику, а назначение защитного провода заключается в соединении токопроводящих частей с имеющимся на подстанции заземляющим контуром. В этом случае в электрических щитках на каждом этаже располагается отдельная шина для раздельного подключения фазы, нуля и заземления. Заземляющая шина имеет металлическую связь с корпусом щитка.

Известно, что нагрузка по абонентам должна быть распределена по всем фазам равномерно. Однако, предсказать заранее, какие мощности будут потребляться тем или иным абонентом, не представляется возможным. В связи с тем, что ток нагрузки разный в каждой отдельно взятой фазе, появляется смещение нейтрали. Вследствие чего и возникает разность потенциалов между нулем и землей. В случае, когда сечение нулевого проводника является недостаточным, разность потенциалов становится еще значительнее. Если же связь с нейтральным проводником полностью теряется, то велика вероятность возникновения аварийных ситуаций, при которых в фазах, нагруженных до предела, напряжение приближается к нулевому значению, а в ненагруженных, наоборот, стремится к значению 380 В. Это обстоятельство приводит к полной поломке электрооборудования. В то же время, корпус электрического оборудования оказывается под напряжением, опасным для здоровья и жизни людей. Применение разделенных нулевого и защитного провода в данном случае поможет избежать возникновения таких аварий и обеспечить требуемый уровень безопасности и надежности.

Напоследок рекомендуем просмотреть полезные видео по теме, в которых даются определения понятиям фазы, нуля и заземления:

Надеемся, теперь вы знаете, что такое фаза, ноль, земля в электрике и зачем они нужны. Если возникнут вопросы, задайте их нашим специалистам в разделе «электрику«!

Рекомендуем также прочитать:

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Что такое обрыв нуля?

Для полноценного ответа на этот вопрос необходимо привести примеры штатной работы трехфазной схемы ввода электроснабжения. В качестве примера приведем упрощенный вариант с вводом для этажного распределительного щита.

Схема 1. Штатная работа системы

Как видно из рисунка, каждая из квартир на этаже запитана от отдельной фазы (L1 – L3) и общего нуля. Что формирует в бытовой сети каждой квартиры фазное напряжение 220 вольт (L1N=L2N=L3=220 В.). В данном случае используется схема питания TN-C-S, где задействована шина заземления PE, соединяемая в РУ здания с нулем. Приведенная система сбалансированная, поскольку ток нагрузки в фазных проводах суммируется через нулевую линию, что снижает вероятность перекоса фазных напряжений.

Заметим, что полностью исключить данное явление довольно сложно, поскольку сопротивление нагрузок на каждой фазе может различаться. К примеру, в квартире_1 включен кондиционер и стиральная машина, в квартире_2 хозяин запустил бойлер и электропечку, а в квартире_3 жильцы отсутствуют и все бытовые приборы отключены от сети. По итогу, в трехфазной системе питания возникнет несимметрия напряжений.

Теперь рассмотрим работу сети в нештатном режиме, когда происходит отгорание нуля.

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Настоятельно рекомендуется использовать одинаковую расцветку проводов, при ответвлении однофазной цепи от трехфазной.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

• кембриками обычными;
• кембриками термоусадочными;
• изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Способы маркировки проводки при монтаже

Существуют различные способы маркировки кабелей. Это необходимо для корректного подключения и обеспечения безопасности, так как информации по цветовым оттенкам оболочки кабеля не всегда бывает достаточно. Поэтому на провода наносятся специальные символы, обозначающие марку кабеля, его назначение, связанный с ним объект; протяженность и др.

Виды маркеров:

• Кембрики. Бывают нескольких видов: термоусадочные или из ПВХ. Кембрик – это трубка, надеваемая на провод в месте соединения или повреждения изоляции.

• Термоусадочные трубки. Самые надежные и долговечные.

• Самоламинирующиеся. Это клейкая пленка с прозрачной оболочкой. Обеспечивает защиту провода даже при сильном загрязнении.

• Бирки. Изготовлены из полимеров в белом и желтом цветах.

• Стяжки.

• Флажки.

• Ярлыки. Применяются для тонких проводов.

• Гильзы и контейнеры.

• Кольца, клипсы. Удобны при коротких маркировках.

• Площадки PKH и POH.

Применение различных видов маркировок облегчает электрикам и простым людям работу с электросетью.

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Фаза и нуль в электрике

Электроэнергия появляется в результате упорядоченного движения заряженных частиц в проводах — электронов. Рождаются эти электроны в огромных электростанциях — таких как, например, Волгоградская ГРЭС (гидроэлектростанция), Нововоронежская АЭС (атомная электростанция) и многих других в нашей стране. Далее по очень толстым проводам эта энергия передается на промежуточные подстанции (как правило, такие стоят по периферии городов), а от них — до местных КТП (комплектная трансформаторная подстанция), которые есть почти в каждом дворе.

Уровни напряжения в таких сетях варьируются от 750000 вольт до 380 вольт в конечной КТП. И именно последние делают так, что в розетке обычного дома появляется 220В. Казалось бы, все просто, но! В розетке находятся два провода. И из уроков физики каждый знает, что в электрике есть «фаза» и «нуль». Эти два слова дают нам свет, тепло, воду, газ и многое другое, чем мы пользуемся каждый день. Теперь по-порядку.

Место расположения на оборудовании

В зависимости от типа электрического оборудования ГОСТом нормируется вариант маркировки и то место на корпусе, где должно находиться обозначение соединения с «землей»:

1. Значок заземления возле зажима/клипсы на щитке. Согласно пункту 6.4.6 ГОСТа Р 51778 от 2001 года, обозначение должно быть расположено у зажима. Дополнительно знаком помечается место подключения нулевого защитного проводника PE.
2. Знак «заземлено» рядом с соединением металлических частей корпуса и проводника PE. Вариант обусловлен требованиями правил безопасности 08-624-03. На корпусе может быть приклеена наклейка или выгравирован соответствующий символ прямо в металле.

Важно! Знак заземления наносится на поверхность электрического щита любым нестираемым способом. Само место соединения заземляющего кабеля и щитка зачищается от коррозии, а на подключаемой площадке удаляется часть краски.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Классификация нейтралей линий электропередач

Назначение линий электропередач весьма разнообразно. А также разнообразна аппаратура для их защиты от утечек и коротких замыканий. В связи с этим нейтрали классифицируются на три вида:

• глухозаземленная;
• изолированная;
• эффективно заземлённая.

Если линия электропередач напряжением от 0,38 кВ до 35 кВ имеет небольшую длину, а количество подключенных потребителей велико, то применяется глухозаземленная нейтраль. Потребители трехфазной нагрузки получают питание, благодаря трем фазам и нулю, а однофазной — одной из фаз и нулю.

При средней протяженности линий электропередач напряжением от 2 кВ до 35 кВ и небольшим количеством потребителей, подключенных к данной линии, находят применение изолированные нейтрали. Они широко используются для подключений трансформаторных подстанций в населённых пунктах, а также мощного электрооборудования в промышленности.

В сетях, с напряжением 110 кВ и выше, с большой протяженностью линий электропередач, применяется эффективно заземлённая нейтраль.

Какое напряжение между фазами

В трёхфазной системе электроснабжения существуют два вида напряжений:

• Линейное. Измеряется между двумя фазами в трехфазной сети (линиями L1, L2 или L3). Обозначается Uл.
• Фазное. Между фазой L и нейтралью N. В формулах это напряжение обозначается Uф.

Согласно нормам, действующим с середины 60-х до 1993г, оно должно составлять 380 и 220В соответственно. Согласно ГОСТу 29322-92 (МЭК 38-83), введённому в действие 01.01.1993г. линейное напряжение составляет 400В, а фазное 230В.

По нормам этого документа допускаются отклонения от этих параметров, поэтому показания вольтметра могут колебаться от -10% до +10% от номинальных значений.

На самом деле напряжение в сети намного выше. В розетке имеется не постоянное, а переменное напряжение синусоидальной формы, и вольтметр измеряет действующее значение напряжения, которое в √2 меньше пикового значения.

Для расчёта мощности электроприборов достаточно знать именно действующее, но при определении параметров конденсаторов и изоляции необходимо учитывать пиковые величины, составляющие Uпф=325В и Uпл=566В.

Отличие кабеля и провода

Ключевые различия в кабельно-проводниковой продукции: проводом называется одно- или многожильный проводник, заключенный в изоляцию, тогда как кабель представляет собой группу из двух и более проводов, изолированных по отдельности и объединённых впоследствии под общей оболочкой.

Термины «провод» и «кабель» зачастую употребляются как синонимы, но это разные по своей сути изделия. Один из способов дифференцировать их — это помнить, что провода являются составной частью кабелей. Кроме того, провода имеют гораздо более широкую сферу применения. Провод представляет собой одну или несколько нитей электропроводного материала, обычно из алюминия или меди, и может быть голым или покрытым. Самый простой способ отличить их — визуальный осмотр: провод обычно тонкий и видимый, в то время как кабель чаще всего толстый и изолированный.

Есть два основных типа проводов: одно- и многожильные. Первый тип — это сплошная проволока. Называется она чаще всего «монолит». Многожильный провод имеет несколько тонких прядей, сплетённых вместе. Твердая цельная проволока обеспечивает низкое сопротивление и отлично подходит для работы в высокочастотных диапазонах, тогда как многожильный провод может похвастаться более длительным сроком службы благодаря своей гибкости и может быть использован в течение более длительного периода, чем один проводник. Провода в основном используются для передачи электрических и телекоммуникационных сигналов, но также могут применяться в различных видах как для чисто механических нагрузок или отопления, так и для рыболовных снастей, ювелирных изделий и одежды. Кабель, как правило, имеет два или более провода, сложенных или сплетённых вместе. Они обычно хорошо изолированы, что дает им лучшую защиту, чем имеют простые провода. Кабели используются главным образом для передачи электрических и телекоммуникационных сигналов.

В современных хозяйственных магазинах можно встретить множество разновидностей кабельной продукции, в том числе самые «ходовые»: витую пару, коаксиальный, многожильный и оптоволоконный кабели.

Витая пара — это два и более изолированных провода, скрученных попарно один вокруг другого и объединённых общей оболочкой, под которую встроена капроновая нить для облегчения разрыва внешнего покрытия и получения доступа к внутренним проводам без повреждения их оболочек. Этот тип кабеля используется в основном для передачи сигнала в телекоммуникационных сетях. Витая пара может быть защищённой, незащищённой, экранированной или фольгированной.

Многожильный кабель содержит внутри себя множество изолированных проводников и лучше всего подходит для контроля больших силовых нагрузок. Широко применяется в промышленности, где используется оборудование высокой мощности и энергопотребления.

В коаксиальном кабеле сигналы в двух проводниках не одинаковы. Это называется несимметричной линией, производительность такого изделия более стабильна, чем у витой пары.

Волоконно — оптические изделия включают в себя несколько видов: пластиковое волокно используется в телекоммуникациях для передачи цифрового сигнала на короткие расстояния (сердцевина в таком волокне изготовлена из полиметилметакрилата, а оболочка — из фторполимеров), мультирежимные (многомодовые) волокна используются для передачи данных с помощью полихромного (многочастотного) света, а одномодовое волокно видно только под микроскопом и использует свет только одной частоты (так называемое монохромное излучение).

Наиболее распространенные типы кабелей:

• антенный кабель. На самом деле называется «экранированный одножильный коаксиальный кабель», в котором одна медная прядь изолируется толстым пластиком и окружена фольгой и сеточным экраном. Он используется для подключения антенны к телевизору и продается обычно в двух размерах — 6 и 12 мм;
• плоские или круглые гибкие кабели. Самые популярные виды для бытового и промышленного электромонтажа. Они имеют две отдельные медные жилы в изоляции из ПВХ, а иногда ещё и голый медный заземляющий провод между ними. Кабели имеют дополнительную прядь из ПВХ, внедренную в качестве дополнительной защиты от растяжения. Некоторые производители добавляют в кабель наружный экран из фольги, чтобы предотвратить индукцию;
• гибкий шнур (рипкорд). Многожильный гибкий провод, обычно использующийся для электрических звонков, ламп и электропроводки систем сигнализации. Он не имеет заземления. У некоторых рипкордов снаружи одна нить отличается толщиной или (чаще) другим цветом, чтобы определить, какой провод является «фазой» (положительным), а какой — нейтральным. Однако большинство имеют красно — белую атласную вставку в одной из нитей для этой цели. Одна из разновидностей — простой двухжильный кабель. В основном используется для ламп и других приборов, которые не требуют заземления. Он продается различных размеров, но почти всегда в белом цвете;
• внутренний гибкий кабель. Трёхжильный кабель с хлопчатобумажным внешним покрытием. Используется в основном для утюгов;
• бытовой двух- или трёхжильный (с заземлением). Один из самых популярных видов кабелей. Широко используется для удлинителей и подключения питания к приборам. Продается в разных размерах и цветах;
• бытовой многожильный. Используется для внутренней проводки зданий. Продается различной толщины и цвета. Внутри содержит семь прядей. Провод заземления всегда голый.

L N по электрике — цвета жил в трехжильном кабеле

Подавляющее большинство кабелей имеют разные цвета изоляции жил. Делается это в соответствии с ГОСТ Р 50462-2009, устанавливающим норму маркировки l n в электротехнике (фазные и нулевые провода в электроустановках). Соблюдение этого правила гарантирует быструю и безопасную работу мастера на крупном промышленном объекте, а также позволяет избежать электротравматизма при самостоятельном ремонте.

Содержание

• Разнообразие цветов изоляции электрических кабелей
• Цвета заземляющего провода
• Цвета нулевого провода
• Цвета фазных проводов
• Ручная цветовая маркировка
  • Маркировка двухжильных проводов
  • Маркировка трехжильных провода
• В итоге

Разнообразие цветов изоляции электрических кабелей

Цветовая маркировка проводов разнообразна и сильно отличается для заземляющих, фазных и нулевых жил. Во избежание путаницы требования ПУЭ регламентируют, какого цвета должен быть провод заземления в щитке электропитания, какие цвета должны быть использованы для нуля и фазы.

Если монтажные работы производил высококвалифицированный электрик, знающий современные стандарты работы с электрическими проводами, вам не придется прибегать к помощи индикаторной отвертки или мультиметра. Назначение каждой жилы кабеля расшифровывается, зная ее цветовое обозначение.

Цвет заземляющей жилы

С 01.01.2011 цвет заземляющей (или нулевой) жилы может быть только желто-зеленым. Такая цветовая маркировка проводов соблюдается и при составлении схем, на которых такие провода подписаны латинскими буквами PE. Цвета одной из жил не всегда предназначены для заземления на кабелях — обычно это делается, если кабель имеет три, пять и более жил.

Особое внимание следует уделить PEN-проводам с совмещенными «землей» и «нулем». Этот вид подключения до сих пор распространен в старых зданиях, где электрификация проводилась по устаревшим нормам и еще не обновлялась. Если кабель прокладывался по правилам, то использовался синий цвет изоляции, а на концы и стыки надевался желто-зеленый кембрик. Хотя, можно встретить и цвет провода заземления (зануления) прямо противоположный — желто-зеленый с синими наконечниками.

Заземляющая и нулевая жилы могут отличаться по толщине, часто они тоньше фазных жил, особенно на кабелях, которые используются для подключения переносных устройств.

Защитное заземление обязательно при прокладке линий в жилых и производственных помещениях и регламентируется нормами ПУЭ и ГОСТ 18714-81. Нейтральный заземляющий провод должен иметь как можно меньшее сопротивление, то же самое относится и к контуру заземления. Если все монтажные работы выполнены правильно, то заземление станет надежным защитником жизни и здоровья человека в случае неполадок в ЛЭП. В результате правильная маркировка кабелей для заземления имеет решающее значение, а заземление вообще не должно использоваться. Во всех новых домах электропроводка делается по новым правилам, а старые стоят в очереди на замену.

Цвета для нейтрального провода

Для «нулевого» (или нулевого рабочего контакта) используются только определенные цвета проводов, также строго определенные электротехническими стандартами. Он может быть синим, светло-голубым или синим с белой полосой, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного провода или с еще большим количеством жил. . В электрических схемах «ноль» соответствует латинской букве N — он участвует в замыкании цепи питания, а в схемах может читаться как «минус» (фаза, соответственно, «плюс»).

Цвета для фазных проводов

Эти электрические провода требуют особо осторожного и «уважительного» обращения, так как они являются токоведущими, и неосторожное прикосновение может привести к сильному поражению электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя использовать только цвета, соседние с синим, желтым и зеленым. В какой-то мере гораздо удобнее запомнить, какого цвета может быть фазный провод — НЕ синего или синего, НЕ желтого или зеленого.

На электрических схемах фаза обозначается латинской буквой L. Такая же маркировка применяется на проводах, если на них не нанесена цветовая маркировка. Если кабель предназначен для соединения трех фаз, то фазные жилы маркируются буквой Л с цифрой. Например, для составления схемы трехфазной сети 380 В использовались L1, L2, L3. Даже в электрике принято альтернативное обозначение: А, В, С.

Настоятельно рекомендуется использовать провод одного цвета при ответвлении однофазной цепи от трехфазной.

Перед началом работы необходимо решить, как будет выглядеть сочетание проводов по цвету и строго придерживаться выбранного цвета.

Если этот вопрос был продуман на этапе подготовительных работ и учтен при составлении схем электропроводки, следует приобрести необходимое количество кабелей с жилами требуемых цветов. Если все же нужный провод закончился, то можно промаркировать жилы вручную:

• батист обыкновенный;
• кембрик термоусадочный;

изолента

• .

О стандартах цветовой маркировки проводов в Европе и России смотрите также в этом видео:

Ручная цветовая маркировка

Применяется в случаях, когда при монтаже необходимо использовать провода с жилами одного цвета. Также часто бывает при работе в старых зданиях, в которых монтаж электропроводки производился задолго до появления нормативов.

Опытные электрики, чтобы не возникало путаницы при дальнейшем обслуживании электрической цепи, использовали наборы, позволяющие маркировать фазные провода. Это разрешено и современными правилами, ведь некоторые кабели изготавливаются без цветно-буквенных обозначений. Место использования ручной маркировки регламентируется нормами ПУЭ, ГОСТ и общепринятыми рекомендациями. Он крепится к концам проводника там, где он соединяется с шиной.

Маркировка двухжильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используется специальная индикаторная отвертка — в ее корпусе есть светодиод, который светится при касании жала прибора фазы.

Правда, он будет эффективен только для двухжильных проводов, потому что если фаз несколько, то определить, где какой индикатор будет, не получится. В этом случае придется отсоединить провода и воспользоваться гудком.

Далее вам понадобится набор специальных термоусадочных трубок или изоляционной ленты для маркировки фазы и нуля.

Стандарты не обязывают делать такую ​​маркировку на электрических проводниках по всей их длине. Допускается маркировка только в местах стыков и соединений необходимых контактов. Поэтому, если возникает необходимость нанесения маркировки на электрические кабели без обозначений, необходимо заранее закупить материалы для ручной маркировки.

Количество используемых цветов зависит от используемой схемы, но главная рекомендация все же есть — желательно использовать цвета, исключающие возможность путаницы. Те. не используйте синюю, желтую или зеленую маркировку для фазных проводов. Например, в однофазной сети фаза обычно обозначается красным цветом.

Маркировка трехжильных проводов

Если вам нужно определить фазу, ноль и массу в трехжильных проводах, то это можно попробовать сделать мультиметром. Прибор настраивают на измерение переменного напряжения, а затем аккуратно прикасаются щупами к фазе (можно найти и индикаторной отверткой) и последовательно к двум оставшимся проводам. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает более высокое напряжение, чем «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам для заземления используется цветной желто-зеленый провод, а точнее жила с таким цветом, поэтому он маркируется изолентой подходящих цветов. Ноль маркируется соответственно синей изолентой, а любая другая фаза.

Если при ремонтных работах выяснилось, что маркировка устарела, тросы менять не нужно. Только электрооборудование, вышедшее из строя, может быть заменено в соответствии с современными нормами.

В результате

Правильная маркировка проводов – обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Он значительно облегчает как сам монтаж, так и последующее обслуживание электрической сети. Для того, чтобы электрики «говорили на одном языке», созданы обязательные стандарты цветно-буквенной маркировки, которые похожи друг на друга даже в разных странах. По ним L — обозначение фазы, а N — ноль.

Гармонизированные цвета кабельных жил — CSE Industrial Electrical Distributors Ltd

1 Введение

Требования BS 7671 были согласованы с техническим назначением стандарта CENELEC HD 384.5.514: Идентификация, включая 514.3: Идентификация проводников, в настоящее время отозван. Поправка № 2: 2004 (AMD 14905) к BS 7671:2001 ввела следующее: Согласованные цвета жил кабеля и буквенно-цифровая маркировка следующих стандартов: HD 308 S2:2001 Идентификация жил в кабелях и гибких шнурах BS EN 60445:2000 Основные принципы и принципы безопасности для человеко-машинного интерфейса, маркировка и идентификация терминалов оборудования и оконечных устройств BS EN 60446:2000 Основные принципы и принципы безопасности для человеко-машинного интерфейса, маркировки и идентификации. Идентификация проводников по цветам или цифрам. В этом приложении приведены рекомендации по маркировке на границе между старыми и гармонизированными цветами, а также общие рекомендации по маркировке цветов, которые должны использоваться для проводников. В Британских стандартах для фиксированных и гибких кабелей цвета согласованы. BS 7671 был изменен, чтобы соответствовать этим кабелям, но также допускает другие подходящие методы маркировки соединений цветом (ленты, гильзы или диски) или буквенно-цифровыми символами (буквами и/или цифрами). Методы могут быть смешаны в пределах установки.

2 Добавление или изменение существующей установки

2.1 Однофазная установка

Добавление или изменение однофазной установки не нужно маркировать на границе раздела при условии, что: i) старые кабели правильно идентифицированы красный цвет для линии и черный для нейтрали, и ii) новые кабели правильно идентифицируются по коричневому цвету для линии и синему для нейтрали.

2.

2 Двух- или трехфазная установка

При добавлении или изменении двух- или трехфазной установки со старыми цветами жил и кабелями с новыми цветами жил требуется однозначная идентификация на интерфейсе. Жилы должны иметь следующую маркировку: Нейтральные жилы Старые и новые жилы: N Линейные жилы Старые и новые жилы: L1, L2, L3.

Таблица 7А – Пример маркировки проводников на стыке для дополнений и изменений к сети переменного тока. установка обозначена старыми цветами кабелей

Функция	Старый проводник		Новый проводник
	Цвет	Маркировка	Маркировка	Цвет
Линия 1 а.с.	Красный	Л1	Л1	Коричневый(1)
Линия 2 а. с.	Желтый	Л2	Л2	Черный(1)
Линия 3 а.с.	Синий	Л3	Л3	Серый(1)
Нейтраль переменного тока	Черный	Н	Н	Синий
Защитный проводник	Желто-зеленый			Желто-зеленый

3 Коммутационные провода в новой установке или добавление или изменение существующей установки

Если в качестве переключающих проводов используется двухжильный кабель с жилами коричневого и синего цветов, причем оба провода являются линейными, синий провод должен быть помечены коричневым цветом или буквой L на концах.

4 Промежуточные и двухсторонние провода выключателя в новой установке или добавлении или изменении существующей установки

Если трехжильный кабель с жилами коричневого, черного и серого цвета используется в качестве провода выключателя, причем все три жилы являются линейными проводников, черные и серые проводники должны иметь коричневую маркировку или букву L на концах.

5 Линейные проводники в новой установке или добавлении или изменении существующей установки

Линейные проводники силовой цепи должны быть окрашены в соответствии с таблицей 51. Другие линейные проводники могут быть коричневыми, черными, красными, оранжевыми, желтыми, фиолетовыми, серыми , белый, розовый или бирюзовый. В двух- или трехфазной силовой цепи все линейные проводники могут быть одного из разрешенных цветов, обозначенных как L1, L2, L3, или помеченных коричневым, черным, серым на концах, чтобы показать фазы.

6 Изменения в цветовой маркировке жилы кабеля

Таблица 7B – Кабель по BS 6004 (плоский кабель с неизолированным CPC)

Тип кабеля	Старые базовые цвета	Новые базовые цвета
Одноядерный + чистый процессор	Красный или черный	Коричневый или синий
Двухъядерный + голый КПК	Красный, черный	Коричневый, синий
Альт. Двухъядерный + голый cpc	Красный, красный	Коричневый, коричневый
Трехжильный + чистый ПКП	Красный, желтый, синий	Коричневый, черный, серый

Таблица 7C – Стандартный бронированный кабель 600/1000 В

BS 6346, BS 5467 или BS 6724

Таблица 7D – Гибкий кабель для BS 6500

7 Добавление или изменение установка

В случае внесения дополнений или изменений в d. c. установка с разводкой в ​​старых цветах жил с кабелем в новых цветах жил, требуется однозначная идентификация на интерфейсе. Жилы должны быть маркированы следующим образом:

Таблица 7E – Пример маркировки проводников на границе раздела для дополнений и изменений в проводнике постоянного тока. установка обозначена старыми цветами кабеля
