Маркировка проводов и кабелей при монтаже: ПУЭ, в электрощитах

Одним из важнейших элементов при монтаже является маркировка кабельных линий и проводов. Это делается в распределительных щитках, шкафах, практически во всех устройствах распределения линий электропередач, начиная от подстанции до отдельного потребителя.

Содержание

Цели маркировки проводов
Методы маркировки провода и кабеля
До монтажа провода
После монтажа провода
Печатающие устройства и приборы
Переносные автоматические и полуавтоматы
Стационарные принтеры
Офисные лазерные принтеры
Основные требования к маркировке проводов в РУ (распределительных устройств) и щитов
Особенности цифрового обозначения проводов
Особенности маркировки РЩ и кабелей
Часто допускаемые ошибки при маркировке
Часто задаваемые вопросы

Цели маркировки проводов

Обозначение кабельных линий и проводов производится с целью упростить монтажные работы, ремонт и профилактическое обслуживание объектов в процессе эксплуатации. Для повышения мер безопасности, которые снижают вероятность аварийных ситуаций и травматизма обслуживающего персонала.

Фактически маркировка начинается при изготовлении кабелей и проводов, производители обязаны делать изоляцию проводов разного цвета, который устанавливают международные требования, российские руководящие документы ПУЭ (Правила устройства электроустановок), ПТЭЭП (правила тех.эксплуатации электроустановок), разные ГОСТы и стандарты. Читайте также статью: → «Маркировка проводов (N, PE, L)». На оболочке кабелей печатается маркировка, которая несет информацию о его характеристиках:

количестве и сечении проводов в кабеле;
тип изоляции;
из какого метала провода;
о материале внешнего слоя изоляции и многое другое.

Все эти меры недостаточны для достижения максимальной безопасности и не предоставляют обслуживающему персоналу информации о назначении линий кабелей и отдельных участков электропроводки. В процессе монтажа в распределительных устройствах на кабели и провода наносится дополнительная маркировка, где отображается не только характеристики кабелей, но и его назначение в данной цепи.

Указывается перечень основных параметров:

марка кабеля;
с какого объекта приходит;
длинна;
назначение и другие данные по мере необходимости.

Чтобы маркировка производилась удобно и быстро, для проводов с различными характеристиками, по диаметру и изоляции придумали несколько способов. Маркерные конструкции отличаются, но все они обеспечивают четкую и долговременную надпись.

Методы маркировки провода и кабеля

В зависимости от условий и возможностей, наличия оборудования и материала монтажники выбирают оптимальные варианты маркировки:

До монтажа провода

В большинстве случаев обозначения ставят на кабель или провод после его прокладки, но при определенных обстоятельствах приходится это делать раньше. Когда в местах распределения ограниченное пространство, опасные работы на высоте и другие причины. Читайте также статью: → «Маркировка кабеля. Буквенная, цветовая маркировка». В таких случаях используют:

ПВХ кембрики (трубки) различных диаметров с надписями, дополнительно можно их обмотать прозрачным скотчем для надежного крепления и защиты надписей;
Термоусадочные изолирующие трубки;
Самый доступный и дешевый способ, сделать надпись на плотной бумажной бирке наложить на кабель и обмотать прозрачным скотчем.

Эти методы обеспечивают плотное прилегание к оболочке кабеля, исключают вероятность обрыва маркера при протягивании через трубы и других монтажных работах.

После монтажа провода

Когда провода и кабели заведены в распределительные устройства, маркировка делается следующими способами:

До подключения проводов к контактам можно использовать ПВХ кембрики и термоусадочные трубки;
Самоламинирующиеся маркеры – это самоклеящаяся, с одной стороны пластина не прозрачная, с другой стороны матовая поверхность для надписей. Бирка приклеивается к изоляции провода и оборачивается прозрачной самоклеящейся лентой, практически как скотч. Материалы пластин и клея способны выдерживать высокие температуры, и устойчивы к агрессивным средам.
Бирки иногда этот метод является самым оптимальным, они делаются из полимеов разного формата, несколько способов крепления на кабельную оболочку. Пластик способен выносить высокие температуры сохраняя надписи на своей поверхности. Размеры и бирок и содержание надписей соответствует требованиям ПУЭ, ПТЭ ЭП, СНиП;
Для проводов малого диаметра применяются флажки из полимерной пластины с надписями стандартных обозначений, которые установлены руководящими документами по устройству электрооборудования;
Самоклеущиеся нейлоновые маркеры;
Гильзы и контейнеры состоят из двух составных элементов, пластиковый носитель крепится на провод (контейнер), в который вставляется полимерная лента(маркер), на ней специальным принтером печатается необходимая информация;
Клипсы и фиксирующиеся кольца с заранее нанесенными значениями, это могут быть отдельные цифры или буквы, короткого содержания 1-3 символа. Эта методика не требует использования печатающих устройств.

Кольца РУ Клипсы РА Клипсы Р

Тип	Профиль	Описание	Размеры
PA		Кольца закрытого профиля для проводов среднего и большого диаметра.	4 размера Ø 1,3 — 16,0 мм Сечение 0,2 — 70,0 мм²
PY		Кольца закрытого профиля для проводов малого диаметра.	1 размер Ø 1,0-2,0мм Сечение 0,2 — 0,7 мм²
PC		Клипсы открытого профиля для закрепленных проводов.	5 размеров Ø 2,4-7,2мм Сечение 1,0 — 10,0 мм²
PK		Кольца на пластину PKH с хомутами (заказываются отдельно). Есть аналог из стали.	Для проводов и жгутов произвольного диаметра

Печатающие устройства и приборы

Для нанесения надписей на элементы маркировки были разработаны специальные приборы, которые можно разделить на несколько видов:

Переносные автоматические и полуавтоматы

принтер Canon MK 1500

Одним из современных аппаратов автоматической печати на стикерах, ПХВ кембриках и термоусадочных трубках считается принтер Canon MK 1500.

Имеется возможность выбирать несколько видов шрифта, устанавливать режимы обрезки на различных интервалах. Скорость печати 2.5 см в минуту, на 20 мм трубке можно напечатать 35 маркеров за минуту с 5-ю полноразмерными символами.

Hotmarker M-3E

Hotmarker M-3E принтер печатает символы на кабелях, кембриках и плоских лентах, методом горячего теснения. Нагретые матрицы принтера впечатывают краску в оболочку кабеля. Матрица имеет форму колеса, на котором 10 + пробел символов, всего 7 матриц, это позволяет формировать тысячи комбинаций. Данный принтер способен маркировать изделия диаметром 13 мм.

Стационарные принтеры

Brady LabelMark

Используются на крупномасштабных производствах, где необходимо маркировать большие объемы продукции с разными видами маркеров. Благодаря программному обеспечению Brady LabelMark быстро перестраивается с одной программы на другую. В течении 6.5 секунд печатает символы и наклеивает бирку на кабель.

Программа размещается на обычном ПК, с него передается принтеру. Для управления программой и работе на принтере не требуется особой высококвалифицированной подготовки. Аппарат имеет высокое разрешение печати, до 300dpi это позволяет печатать мелкие шрифты и четкие изображения логотипов. Символы наносятся на провода с диаметрами 1.5-15.2 мм, максимальные размеры маркера 50,8 Х 50,8 мм.

Технические характеристики
Технология печати	термотрансферная
Разрешение печати	300 точек на дюйм (300 dpi)
Длительность производственного цикла, секунд	4,5 — 6,5
Минимальный диаметр провода, мм	1,52
Максимальный диаметр провода, мм	15,24
Максимальная ширина печати, мм	50,8
Максимальная длина печати, мм	41,3
Максимальная ширина этикетки, мм	50,8
Максимальная длина этикетки, мм	76,2
Минимальная ширина этикетки, мм	6,35
Минимальная длина этикетки, мм	19,05
Внешний диаметр риббона	68,58 мм
Шрифты, Штрих-коды, Графика	Печать шрифтов, штрих-кода и графики соотносятся возможностям LabelMark™ при создании этикетки. По этому вопросу подробнее ознакмьтесь с ПО LabelMark™.
Интерфейсы и разъемы	USB, Serial RS-232C, Ethernet, PCMCIA, CompactFlash
Память	Встроенная 4Mb Расширение памяти 32Mb RAM с использованием PCMCIA или CompactFlash®
Габариты, мм	571,5 х 368,3 х 450,9
Вес, кг	38,5
Температура рабочая	от 10° до 41° C
Температура хранения и транспортировки	от -18° до 60° C
Влажность	от 20% до 80% без образования конденсата
Питание	90-264 В AC, при 47-63 кГц

Офисные лазерные принтеры

Используются при печати на листах самоклеящихся стикеров или обычных листах бумаги Формата А4. Бирки накладываются на кабеля и обворачиваются прозрачным скотчем. Это простой и дешевый способ для небольших объемов маркировки.

Совет №1. Не покупайте дорогое оборудование для маркировки если вы профессионально не занимаетесь работами связанными с электромонтажом. Используйте дешевые методы маркировки.

Основные требования к маркировке проводов в РУ (распределительных устройств) и щитов

Пункт 1.1.30 ПУЭ гласит, все провода в РЩ должны соответствовать буквенным, цифровым и цветовым обозначениям. Наличие цветового обозначения не исключает установку цифрового и буквенного. Допускается наносить маркировку не по всей длине линии, а только в местах подключения.

Маркировка начинается с соблюдением правил в процессе монтажа, при расключении проводов по цвету изоляции. Это наиболее наглядный пример, который позволяет работающему персоналу быстро ориентироваться в назначении каждого отдельного провода в цепи. Иногда используются кабели с проводами одного цвета, в этих случаях допускается покрасить концы проводов, надеть кембрики соответствующего цвета, практичнее установить термоусадочную трубку с уже нанесенными буквенными и цифровыми значениями. Длинна маркерной трубки должна быть не менее 2,5 см.

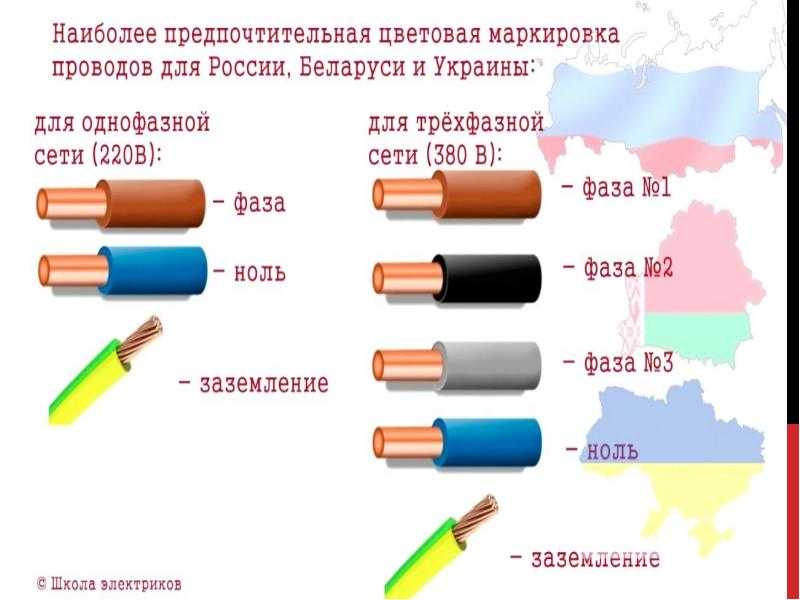

Маркировка проводов по цвету

В трехфазных сетях каждая фаза обозначается буквами А,В,С, но в квартирах и частных домах используются однофазные схемы электропитания поэтому нет смысла уточнять к какой фазе подстанции подключен ваш щиток.

Буквенные обозначения:

На фазный провод наносится буквенное обозначение «L»;
Нейтральный провод обозначается буквой «N»;
Провода заземления отмечают значком
В схемах по стандартам системы TN-C-S допускается подключение заземляющего проводника к нейтральному проводу. В таких случаях на маркировке пишут «PEN».
В схемах электропитания от постоянного тока, для отдельных приборов потребления указывают полярности «+», «-» и напряжение в вольтах «12В или 24В…».

Маркировка цепей постоянного тока

Особенности цифрового обозначения проводов

Цифровые обозначения в распределительных щитах требуют отдельного рассмотрения. По требованиям ПУЭ распределение цепей электропитания в РЩ осуществляется по группам. От группы питаются отдельные участки, это могут быть разные объекты:

№1 освещение;
№2 розетки;
№3 кондиционер;
№4 теплые полы;
№5 Бойлер для нагрева воды;
№6 электрическая плитка;
№7 отдельные помещения или сооружения(баня, мастерская и другое)

В однофазных цепях на вход автоматических выключателей будет приходить одна фаза L1-1; L1-2; L1-3, где 1,2,3 обозначают разные линии. На выходе выключателей провода маркируются по № группы и линии, если провод в группе один на маркере пишут Гр-1, если два Гр-1.2 указывая, что это второй провод первой группы.

Маркировка проводов в РЩ по группам

Так как руководящие документы требуют прокладки для бытовой техники с большой мощностью потребления (бойлер, электроплита, теплый пол) отдельных линий и индивидуального защитного автомата. В частных домах допускаются маркеры с прямыми обозначениями, так и пишут «Баня», «Теплые полы», «Освещение». Читайте также статью: → «Монтаж электропроводки в доме: правила».

На электрощитах промышленной сборки на внутренней стороне дверцы наклеивается схема подключения с указанием маркировки всех проводов, остается для надежности подписать прямое назначение. Мудрые люди эту информацию при монтаже записывают на видео или делают фото, сохраняют на электронных носителях, даже в серверах соц. сетей.

Совет №2. Если вы собирали щит сами или приглашали электрика, такую схему надо составить и приклеить к дверце с внутренней стороны.

Особенности маркировки РЩ и кабелей

По требованиям ПУЭ сами распределительные устройства тоже должны маркироваться, для квартир и частных домов допускают отсутствие названий, по причине явного определения их назначения. Когда щит находится за пределами участка на столбе ЛЭП или другом сооружении обязательно указывается его маркировка. В ней указывается:

Изготовитель;
Назначение и тип ВРУ, ГРЩ, РЩ, НКУ;
Номиналы напряжения и тока;
Степень защиты;
На дверцах знак «Осторожно напряжение»;
Надписи должны быть четкими и устойчивыми к окружающей среде.

На маркерах кабелей заходящих и выходящих в РЩ указывается следующая информация:

Мака кабеля, в ней количество жил, сечение, метал проводов, материал изоляции;
Назначение кабеля;
Откуда приходит;
Куда уходит;
Длина.

Совет №3. На внутренней стороне дверцы должна располагаться подробная электрическая схема подключения кабелей и распределением направлений от РУ.

Часто допускаемые ошибки при маркировке

Самая распространенная ошибка начинающих монтажников, и опытных при невнимательности. Когда привинчивают провода в щитке на клемы, предварительно не одев кембрики с маркировкой или термоусадочные трубки. Потом приходится отвинчивать и одевать элементы маркировки.
Путают «PEN» проводник с проводом заземления, цветовая маркировка у них одинаковая, надо внимательно разобраться.
Если щиток вынесен за пределы участка, но находится на вашем балансе, это определяется договором с энергопоставляющей организацией. Надо обязательно иметь на него техническую документацию схемы, и выполнить все требования ПУЭ, ПТЭЭП и других документов. Могут быть претензии от Росстехнадзора, вплоть до отключения потребителя и штрафов.

Часто задаваемые вопросы

Вопрос №1. Можно использовать при монтаже провода одного цвета, а на маркировке указывать назначение?

Можно, но маркировка должна соответствовать всем требованиям ПУЭ, где указан и цвет. Поэтому на концы проводов поставьте термоусадочную трубку по цвету назначения провода. В крайнем случае, намотайте цветную изоленту. На нее наденьте кембрик с маркером.

Вопрос №2. Где приобрести принтеры для маркировки и шаблоны маркеров?

Продаются в специализированных магазинах с оборудованием для электромонтажа, в интернет магазинах (shtrih-center.ru/print_kabel.html) Если вы не занимаетесь электромонтажными работами профессионально вам это не требуется. Воспользуйтесь простыми способами маркировки, которые описаны статье.

Вопрос №3. Как определить марку кабеля, если маркировка стерлась?

Обозначение кабеля обычно наносится по всей длине, посмотрите внимательно, если нет, отрежьте кусок кабеля, сантиметров 10. Покажите специалистам, они вам скажут.

Вопрос №4. Маркировка какого типа считается самой надежной?

Очень надежной маркировкой считаются самоклеющиеся маркеры под ламинированным слоем, термоусадочные трубки. Для РЩ в домашних условиях все перечисленные средства будут надежными, так как внешняя среда в жилом помещении не может быть агрессивной.

Вопрос №5. Как грамотно начертить схему РЩ, если я не разбираюсь в электронике и тем более в условных обозначениях на схемах?

В этом случае надо приглашать грамотного специалиста, он обязательно разберется и составит схему.

Оцените качество статьи:

Маркировка проводов и кабелей при монтаже. ГОСТ, правила и стандарты

Маркировка кабелей гост позволяет подобрать подходящие провода для монтажа электросети конкретного объекта. Система электроснабжения требует внимательного и профессионального подхода. Необходимо выбрать правильный кабель, чтобы обеспечить максимальную безопасность для людей и животных. При аварийной ситуации изоляция силового кабеля должна выдерживать нагрузку и не допустить утечку тока. Действиями по установке кабельных линий занимаются опытные электрики, которые имеют образование и допуск к электротехническим работам.

Назначение маркировки

Нанесенная маркировка проводов и кабелей гост представляет собой набор букв и цифр, каждая из которых имеет собственное обозначение. На пластмассовых и стальных ярлыках указывается следующая информация:

Количество жил в проводе и материал их изготовления. Проводники могут быть одинарными и многожильными, выполненными из меди или алюминия.
Тип изоляционного покрова. Оболочка может производиться из поливинилхлорида, резины, фторопласта и другого материала.
Сфера использования. Специальная метка говорит об устойчивости проводника к неблагоприятным факторам окружающей среды.
Сечение. Отмечается аббревиатурой в соответствии с установленными правилами. От выбора сечения будет зависеть, какое сопротивление окажет проводник току.
Гибкость. Обозначается цифрой от 1 до 6. Где первая цифра указывает на отсутствие гибкости провода, а последняя на отличный показатель гибкости.

Также маркировка кабеля при монтаже гост может содержать данные о содержании нестандартных материалов в составе.

Типы кабельных бирок для маркировки

Маркировочные ярлыки в соответствии с установленными стандартами должны устанавливаться на силовых установках и открытых кабельных трассах. Маркировка проводов и кабелей при монтаже помогает в будущем проводить ремонт и замену поврежденных участков кабельных линий. Расстояние между соседними бирками не должно быть менее 50 метров. Изготавливаются маркировочные бирки из:

Металла. Информация наносится гравировкой или краской, устойчивой к неблагоприятным погодным условиям.
Полимера. Пластиковые и пластмассовые бирки применяются в сооружениях с повышенной влажностью, они не поддаются образованию ржавчины. Данные наносятся специальным устойчивым маркером или краской.
Самодельные картонные значки. Применяются в местах с низким уровнем влажности во избежание размокания картона.

По правилам при монтаже используются ярлыки разного размера и формы. Для маркировки проводов и кабелей при монтаже гост применяются бирки треугольной, квадратной и круглой формы.

Как крепят маркеры

Бирки с информацией о кабеле крепят разными способами. Для этого используют синтетические нити, проволоку, пластиковые хомуты. Главное, надежно зафиксировать ярлык, чтобы он не отцепился и не затерялся. Если маркировочные бирки нужно закрепить снаружи помещений, то крепление покрывается битумом. Маркировка проводов и кабелей при монтаже гост должна наноситься разборчивым почерком.

Как расшифровать буквенно-цифровые маркировки

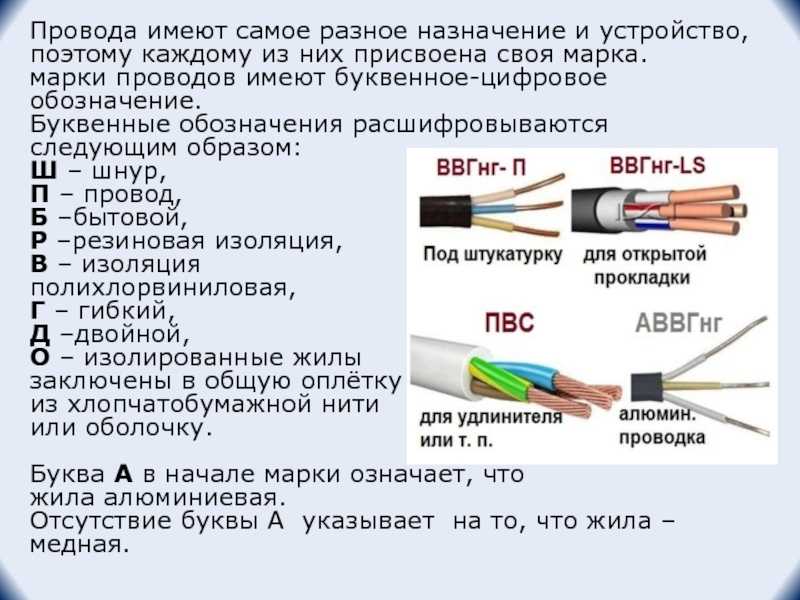

Каждый символ и аббревиатура отвечают за конкретную функцию или назначение провода. Правильная расшифровка имеется в правилах установки электрооборудования. Основные значения можно истолковать следующим образом:

Если информация начинается с буквы А, то кабельные жилы произведены из алюминия. Отсутствие буквы говорит о том, что проводники медные.

Б – наличие изоляции вокруг токопроводимого элемента.
П – оболочка провода из полиэтилена.
В – обозначает, что изоляция и оболочка изготовлены из поливинилхлорида.
Р – изоляционный слой выполнен из резины.
НГ – материал имеет низкий уровень горения и тления.
Э – провода можно использовать в агрессивной среде.

Кабельные изделия маркируются в строгом соответствии с принятыми стандартами. Работы проводятся профессионалами, которые отвечают за свою деятельность. Помимо крепления маркеров с информацией об изделии применяется цветовая маркировка, которая заметно облегчает монтаж линии.

Особенности цветовой маркировки

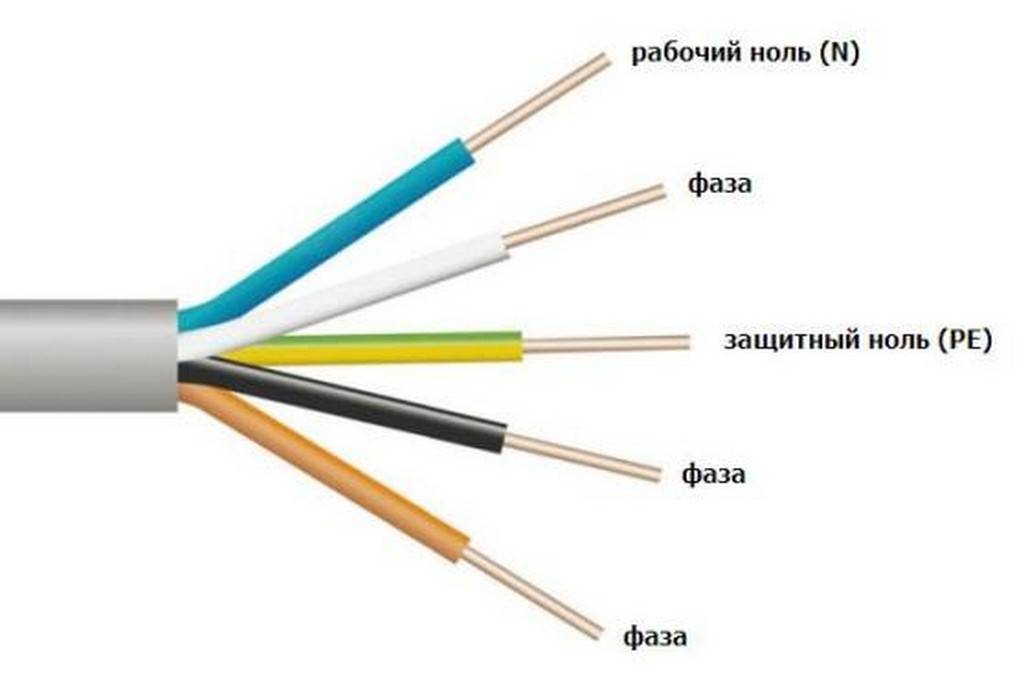

Маркировка жил кабеля гост с помощью цвета позволяет разделить электрические провода. По оттенку изоляции специалисты быстро определяют, какой провод за что отвечает. В регламенте описаны все варианты цветовых решений изоляции проводов разного назначения:

Заземляющие провода – иссиня-черный, зелено-желтый, реже белый.
Нулевые провода – голубые или синие.
Совмещенные проводники – зеленовато-желтый с синими включениями.

Цветовая маркировка жил кабеля по гост при монтаже позволяет сразу сориентироваться профессионалу и провести качественные работы без ошибок.

Маркировка силового кабеля гост необходима для удобства монтажа и дальнейшего технического обслуживания участка электроснабжения. Информация наносится в зашифрованном виде, и только специалисты смогут быстро понять значение каждого символа. Обращение к профессионалам позволит избежать ошибок при прокладке кабельной линии и обеспечить безопасность на объекте от аварийных ситуаций. Электрики четко соблюдают принятые стандарты установки линий электросети. Специалисты нашей компании дадут консультацию по всем вопросам, касающимся монтажа кабельной продукции.

Метки: нет меток

Практическое руководство по цветовым кодам электропроводки

Опубликовано: 20 февраля 2023 г.

Электричество питает все устройства и приборы, которые делают нашу современную жизнь возможной. Вот почему домовладельцам полезно понимать некоторые основы электропроводки своего дома. Если у вас есть дом в Камминге, Джорджия или Маунт-Плезант, Южная Каролина, опытные электрики Arc Angel Electric могут помочь. Понимание цветовых кодов электропроводки может помочь вам точно знать, на что вы смотрите в следующий раз, когда у вас возникнут проблемы с осветительным прибором или розеткой в вашем доме.

Почему электрическая проводка имеет цветовую маркировку?

В Соединенных Штатах вся электропроводка соответствует требованиям Национального электротехнического кодекса (NEC). Так что, если вы когда-нибудь столкнетесь с нестандартной проводкой, есть большая вероятность, что это сделал не квалифицированный электрик. Есть несколько веских причин для использования системы цветового кодирования.

Во-первых, это стандартизация. Это гарантирует, что электрик, работающий в любой точке Соединенных Штатов, с первого взгляда поймет, как протекает электричество в доме или здании. В противном случае каждый раз, когда новый электрик будет работать над чем-то в вашем доме, ему придется тратить время на проверку ваших цепей, прежде чем он сможет выполнить работу, о которой вы его просите.

Вторая причина — безопасность. Когда электрическая проводка соответствует стандартной системе цветового кодирования, электрик знает, какие провода находятся под напряжением, а какие нет. Это предотвращает случайное поражение электрическим током, а также другие виды электротравм. Это большая проблема, чем думает большинство людей. Даже сегодня, при наличии системы цветового кодирования, ежегодно происходит не менее 30 000 несчастных случаев с поражением электрическим током без летального исхода, и многие из них приводят к необратимым травмам.

Таким образом, попытки починить электропроводку в вашем доме небезопасны. Вместо этого понимание системы цветового кодирования позволяет вам описать квалифицированному электрику любые проблемы, с которыми вы сталкиваетесь в проводке вашего дома. Вы никогда не должны пытаться справиться с электромонтажными работами самостоятельно. Вместо этого вам всегда следует звонить специалистам из Arc Angel Electric, чтобы мы могли решить ваши проблемы с электричеством безопасно и без потенциально больших проблем.

Цвета оболочки кабеля

Первые цвета, которые вы, вероятно, увидите в бытовой электросети, относятся к оболочке кабельных трасс, идущих от ваших автоматических выключателей к вашим розеткам и светильникам. Как правило, цвета этих кабелей дадут вам понять, какой калибр у них внутри. Они также указывают максимальную силу тока своей цепи. Цвета следующие:

Белый — 14 AWG, кабели на 15 А
Желтый — кабели 12 AWG, 20 А
Оранжевый — кабели 10 AWG, 30 А
Черный — кабели 8 или 6 AWG, 40 А

Есть еще один цвет электрического кабеля, который вы можете встретить дома. Кабели с серой оболочкой означают, что проводка предназначена для использования вне помещений или во влажных местах. Вы можете увидеть их, если у вас есть розетки в хозяйственной постройке или в другом месте на открытом воздухе вдали от вашего дома. Вы также можете встретить их в освещении патио, летних кухонь и бассейнов. Эти кабели предлагают безопасный способ соединить проводку вашего дома с отдельной конструкцией через подземный электрический кабель.

Знание приведенной выше цветовой схемы поможет вам понять общую структуру электрических цепей в вашем доме. Однако внутри каждого кабеля имеется от двух до четырех отдельных проводников. Эти проводники — это провода, к которым применяются цветовые коды NEC, и знание их еще более важно при оценке электрических проблем в вашем доме.

Цветовые коды проводов NEC

Отдельные проводники внутри электропроводки вашего дома соответствуют системе цветового кодирования NEC, чтобы упростить работу с ними. Цветовые коды просты и предлагают электрикам различные способы подключения цепи с соблюдением требований. Первый набор цветов относится к горячим проводникам.

Горячие проводники — это провода, по которым активное электрическое напряжение передается от автоматического выключателя к розетке или приспособлению на другом конце. Согласно NEC, горячие провода должны быть одного из трех цветов. Они бывают красными, черными или белыми с красными или черными полосами или лентой. Горячий провод назван так потому, что по нему проходит электрический ток, даже если к его розетке или розетке ничего не подключено.

Следующий набор цветов в стандарте NEC применяется к нейтральным проводам. NEC указывает, что все нейтральные провода должны быть белыми или серыми. Нейтральный провод служит обратным путем в цепи. Это то, как неиспользованные электроны, составляющие электрический ток, возвращаются к вашей электрической панели, когда цепь используется. Каждая цепь имеет как минимум горячий и нейтральный проводник. Это означает, что вы всегда должны видеть по крайней мере один горячий цвет и один нейтральный цвет в каждой цепи вашего дома.

Однако в большинстве современных цепей также имеется третий проводник. Это заземляющий проводник. Его цель — обеспечить безопасный путь для отвода электрического тока от цепи в случае короткого замыкания или неисправности. Они помогают защитить вас от риска получить удар током, если вы соприкоснетесь с неисправной цепью. Согласно стандарту NEC, все заземляющие провода представляют собой либо неизолированные медные провода, либо имеют зеленую оболочку.

В большинстве случаев в цепи можно найти только три типа проводников, перечисленных выше. Однако иногда более сложные схемы, такие как трехпозиционные выключатели света, имеют еще один проводник. Их называют бегущими проводниками. Они обеспечивают путь для прохождения электричества между двумя переключателями. Однако они не всегда горячие. Они чередуются между горячими и нейтральными в зависимости от положения прикрепленных переключателей. Согласно NEC, дорожные проводники должны быть либо синими, либо желтыми.

Обратитесь к специалистам по электрике

Знание цветовой маркировки не заменит опыта электрика. Итак, если у вас дома возникла проблема с электричеством, лучше всего доверить ее опытным электрикам Arc Angel Electric.

С 2001 года мы обслуживаем Камминг, штат Джорджия, и Маунт-Плезант, Южная Каролина, предлагая качественные электрические услуги для жилых и коммерческих помещений. Мы предлагаем все виды электрических услуг, которые могут вам понадобиться, от замены розетки до установки новой цепи и зарядной станции для электромобилей в вашем доме. Мы даже можем помочь вам спроектировать и внедрить систему домашней автоматизации, чтобы максимально эффективно использовать все подключенные устройства вашего дома.

Мы можем даже реализовать коммерческие электрические проекты для вашего бизнеса, склада или парковки. Мы можем обеспечить коммерческое обслуживание фонарей; на самом деле, мы можем проложить проводку для всего: от новых коммерческих зданий до модернизации оборудования в вашем демонстрационном зале или офисе.

Итак, если в вашем доме или офисе возникла проблема с электричеством, свяжитесь с Arc Angel Electric и используйте свои новые знания в области цветового кодирования, чтобы объяснить проблему одному из наших мастеров-электриков, и они сразу же назначат визит для решения вашей проблемы. Вы можете рассчитывать на нас, поэтому позвоните нам сегодня.

Маркировка проводов и кабелей при монтаже по ГОСТ и ПУЭ

Цветовая маркировка

необходима при электромонтаже. Он позволяет узнать, зачем нужен тот или иной кабель, а также снижает вероятность ошибок при электромонтажных и ремонтных работах. В результате снижается вероятность поражения электрическим током и короткого замыкания. А если щиток в квартире или частном доме, нужно ли обозначать каждый кабель? Если установка проводится по правилам, то это необходимо сделать. Ведь в электрощитах провод обозначен цветом не для красоты и не для себя, а в первую очередь для тех электриков, которые будут в дальнейшем ремонтировать и обслуживать этот электрощит или шкаф. Далее мы расскажем, как маркировать провода и кабели при монтаже по ГОСТ и ПУЭ.

Правила и стандарты обозначения проводки в электрощитах
Маркировочные устройства
Что еще важно знать

Правила и стандарты обозначения проводки в электрощитах

Цвета маркировки проводки выбраны не случайно. Все многообразие цветов сводится к одному стандарту – стандартным правилам. Они прописаны в правилах технической эксплуатации электроустановок потребителей (ПТЭЭП). В нем указано, что жилы электрических проводов должны быть обозначены цветом или буквами и цифрами, а сам шкаф (щиток) также требует обозначений. Узнать, какая существует маркировка проводов по цвету, вы можете из нашей статьи.

В ПУЭ указано, что:

Электрощит должен иметь наименование. Это имя указано на корпусе. В электрощитке квартиры можно не помечать надписями. А вот для частного дома, когда щит ставится на столб, это необходимо.
Внутри щитка при его установке необходимо оставить лист, где указаны все потребители (розетки и лампы) в виде таблицы.
Также внутри должна быть схема сборки входного щитка. Это правило распространяется только на устройство, которое было куплено в сборе.

Примечание: если электрик собирает распределительный щит или шкаф, то он обязательно должен взять у него схему сборки.

По тем же правилам и ПУЭ:

Глава 2.3. ПУЭ пункт 2.3.23. «Каждая кабельная линия должна иметь свой номер или наименование…».
ПТЭ ЕР с. 2.4.2 «Открыто проложенные кабели, а также все кабельные муфты должны быть маркированы».
На автоматических выключателях или на информационном стенде установки выполняется маркировка, где указывается группа проводки. Также по правилам должны быть указаны порядковый номер и название помещения или назначение группы (например, кухня или кондиционер).
В случае, когда на модульном устройстве нет места для записи, в таблице и паспорте, которые должны быть у каждого шкафа, делается отметка о назначении данной установки.

По ГОСТ провода обозначаются:

По ГОСТ 23594-79 (маркировка) провод или кабель маркируют бирками или лентами из ПВХ. Поливинилхлоридные и термоусадочные трубки.
Надписи на этикетке написаны разборчивым шрифтом, они должны быть хорошо видны. Длина самой бирки должна быть не менее 25 мм.
По нормам маркировка может наноситься на провод или кабель (на его изоляцию). Только при условии, что такая надпись будет хорошо видна.

С основными правилами нанесения опознавательных знаков мы разобрались. Теперь рассмотрим, как маркировать провода при монтаже.

Маркировочные устройства

Обозначение электропроводки – дело серьезное и ответственное. Каждый шкаф или щиток внутри должен иметь специальные этикетки, дающие представление о схеме подключения и расположении элементов цепи. Сложность заключается в том, что бирки должны быть надежно закреплены, а этикетки сохраняться длительное время. Поэтому для удобства используются специальные приспособления, маркирующие кабели и провода в щитке.

Принтер для проводки в электрических щитах — это устройство, которое используется для печати ярлыков и этикеток, отображающих маркировку при проводке. На фото мини-принтер, с помощью которого можно разметить провод или кабель.

На видео показано, как пользоваться таким принтером:

Если вы профессионально не занимаетесь электромонтажными работами, то нет смысла приобретать специальный маркировочный принтер. Альтернативой этому приспособлению являются кабельные маркеры, например от IEK, представлены на фото ниже:

С их помощью можно быстро разметить силовые и слаботочные линии в шкафах. Более дорогое удовольствие – пользоваться системой маркировки графопласт, о ней можно узнать из сети.

Что еще важно знать

На фото ниже показан щиток, в котором были промаркированы провода при монтаже:

При сборке электрощита группы проводки пометить следующим образом: провод на вводе маркируется как L, а на выходе это Gr (указывает, что это группы). После буквы указывается номер какой группы и номер строки.

Также при маркировке важно учитывать все цветовые отличия, чтобы не было аварийной ситуации. Если после вскрытия шкафа никаких следов обнаружено не было, то необходимо определить с помощью щупа, где какой провод находится.
