Ударно-канатное (канатное) бурение — Что такое Ударно-канатное (канатное) бурение?

Ударно-канатное (канатное) бурение — это способ бурения отверстия в земле посредством многократных ударов о землю остроконечного стального долота, подвешенного на проволочном канате.

Метод базируется на дроблении грунта.

После разрушения частицы породы извлекаются из котлована.

Работы выполняются специальным буровым снарядом Шитца.

Существует несколько вариантов рабочего инструмента:

• для формирования котлована под скважину в почвах, состоящих из влажной глины или песчано-глиняной смеси, бурильная установка оснащается забивным стаканом. Для его изготовления применяется фрагмент трубы соответствующего сечения. Заостренный конец рабочего органа легко разрушает грунтовые пласты. В некоторых исполнениях торец инструмента дополняется острыми зубьями. Частицы раздробленной породы на стенках стакана извлекаются из скважинной шахты;
•
  в сыпучих почвах для ударно-канатного способа бурения скважин в качестве снаряда используется желонка. Конструкция представлена фрагментом трубы, на конце которой установлен особый клапан. Предохранительное устройство удерживает разрушенный грунт внутри рабочего органа при извлечении на поверхность;
•
  в твердых каменистых породах предыдущим инструментам сложно справиться с дроблением. Поэтому буровая установка оснащается шарошечным долотом. Такая методика ударно-канатного бурения скважин своими руками практикуется и в плотных почвах, состоящих из известняка.

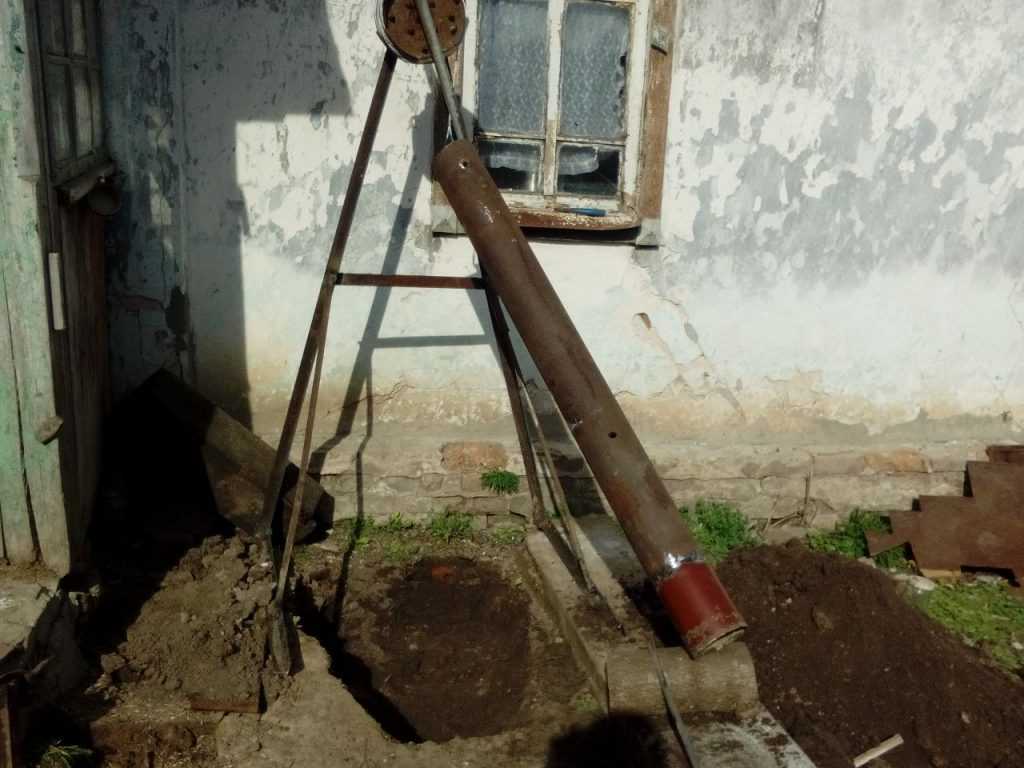

Кроме рабочего инструмента в конструкцию оборудования включается лебедка, с помощью троса закрепленная на специальной треноге.

Таким подъемником ударный снаряд извлекается из забоя.

Для разных типов грунтовых пород ударно-канатного бурения скважин технология отличается.

Рабочий орган подбирается в зависимости от физических характеристик разрушаемой почвы.

В некоторых случаях приходится комбинировать ударный инструмент.

• При пробивке скважинного котлована в песках или плывунах допускается применять плоскую желонку. Она свободно разрушает рыхлый грунт и извлекает на поверхность. Обязательное требование для создания шахт в таких неустойчивых породах – обсаживание ствола, предотвращающее обрушение стенок. Нежелательно поднимать снаряд выше 0,5 м над обсадной трубой. Нарушение условия приводит к перекосу и заклиниванию колонны в шахте.
•
  Двутавровая конфигурация долота используется для дробления гравийных горизонтов и галечных пластов. Выемка производится желонкой с плоским клапанным механизмом.
•
  Для вязких грунтов, представленных пластичными глинами, рекомендуется применять ударный инструмент специфической конструкции. Усовершенствованные плоскостные снаряды или выполненные в форме двутавра долота дополняются крестообразными деталями.

Трудно разрушаемые валуны или крупные камни способны помешать вертикальному прохождению шахты.

В таких случаях выработку приходится переносить в другое место.

Справиться с дроблением породы повышенной твердости можно с помощью утяжеленного долота.

Трещиноватые пласты склонны к осыпанию.

Для предотвращения обвалов ударное бурение скважин необходимо проводить с предельной осторожностью, контролируя параллельную обсадку стенок шахтного колодца.

Последние новости

Скважинов | Ударно-канатное бурение — преимущества и недостатки. Узнайте больше!

Централизованные коммуникации за городом являются скорее исключением, чем правилом. Поэтому после покупки участка в первую очередь решается проблема водоснабжения. А это значит, что нужно заранее подумать о выборе технологии бурения скважины. Одним из наиболее распространенных в настоящее время методов является ударно-канатный способ бурения. Рассмотрим его подробнее, чтобы узнать все плюсы и минусы данной методики.

Технология бурения ударно-канатным методом

Для организации скважин данным способом применяют бурильные установки на базе тяжелых автомобилей. Чаще всего это КАМАЗ, ГАЗ-66, ЗИЛ и т.д. Рабочим органом бурового оборудования является либо желонка, либо стакан (цилиндрический или конический). Сам процесс бурения выглядит следующим образом:

• желонка или стакан сбрасывается с определенной высоты в скважинное углубление;
• под действием силы тяжести грунт разрушается и входит внутрь рабочего органа;
• специальный клапан перекрывает входное отверстие, не давая грунту высыпаться;
• желонка извлекается из ствола скважины и очищается от грунта;
• после этого процесс повторяется.

Важно отметить, что бурение скважин ударным способом процесс длительный. Точное время зависит от глубины, но в большинстве случаев для строительства скважины необходимо 2-3 дня.

С вариантами исполнения скважин и их стоимостью вы можете ознакомиться здесь: Узнать цену на скважину!

Преимущества и недостатки ударного бурения

Главным аргументом в пользу бурения ударным способом является высокое качество скважины. Это связано с тем, что при ударе желонки грунт уплотняется, в результате стенки ствола скважины укрепляются.

Что же касается недостатков данного способа, то их намного больше. В первую очередь следует отметить:

1. Высокую трудоемкость ударного бурения. Строительство скважины требует не только времени, но и больших усилий. И это при использовании специальной техники. Если же говорить о ручном бурении, то оно подходит только для неглубоких скважин до 10 метров.
2. Ограничения по характеру грунта. Бурение скважин ударным способом возможно только на рыхлых и сыпучих грунтах, таких как песок, суглинок и т.д. В результате, когда во время работ встречается вязкий или наоборот твердый грунт, скорость резко падает. А в некоторых случаях и вовсе приходится менять способ бурения.
3. Наличие свободного пространства. Поскольку ударное бурение скважин выполняется с помощью тяжелой техники, необходимо обеспечить ее доступ на участок. Во-первых, это свободная площадь в непосредственной близости от будущей скважины. А во-вторых, проезд до места бурения. С последним нередко возникают проблемы, поскольку на участке может находиться газовая разводка и другие коммуникации.
4. Ущерб участку. Еще один минус использования тяжелых автомобилей при ударно-канатном бурении скважин состоит в том воздействии, которое они оказывают на ландшафт. От колес техники страдает дерн, зеленые насаждения, грядки и т.д.

И это далеко не полный перечень минусов данного способа. Так, к примеру, нужно дополнительно отметить довольно высокую стоимость работ. Это связано как с трудоемкостью, так и с длительностью процесса. Кроме того, во время бурения может потребоваться установка обсадной колонны, а это дополнительно увеличивает итоговую цену скважины.

Поэтому прежде чем выбирать технологию ударного бурения, следует хорошо подумать и взвесить все «за» и «против». Cегодня существуют и другие методики, которые при меньших затратах времени и сил позволяют получить качественную и долговечную скважину

.
