Удлинитель это: Электрический удлинитель. Виды и применение. Как выбрать

Электрический удлинитель. Виды и применение. Как выбрать

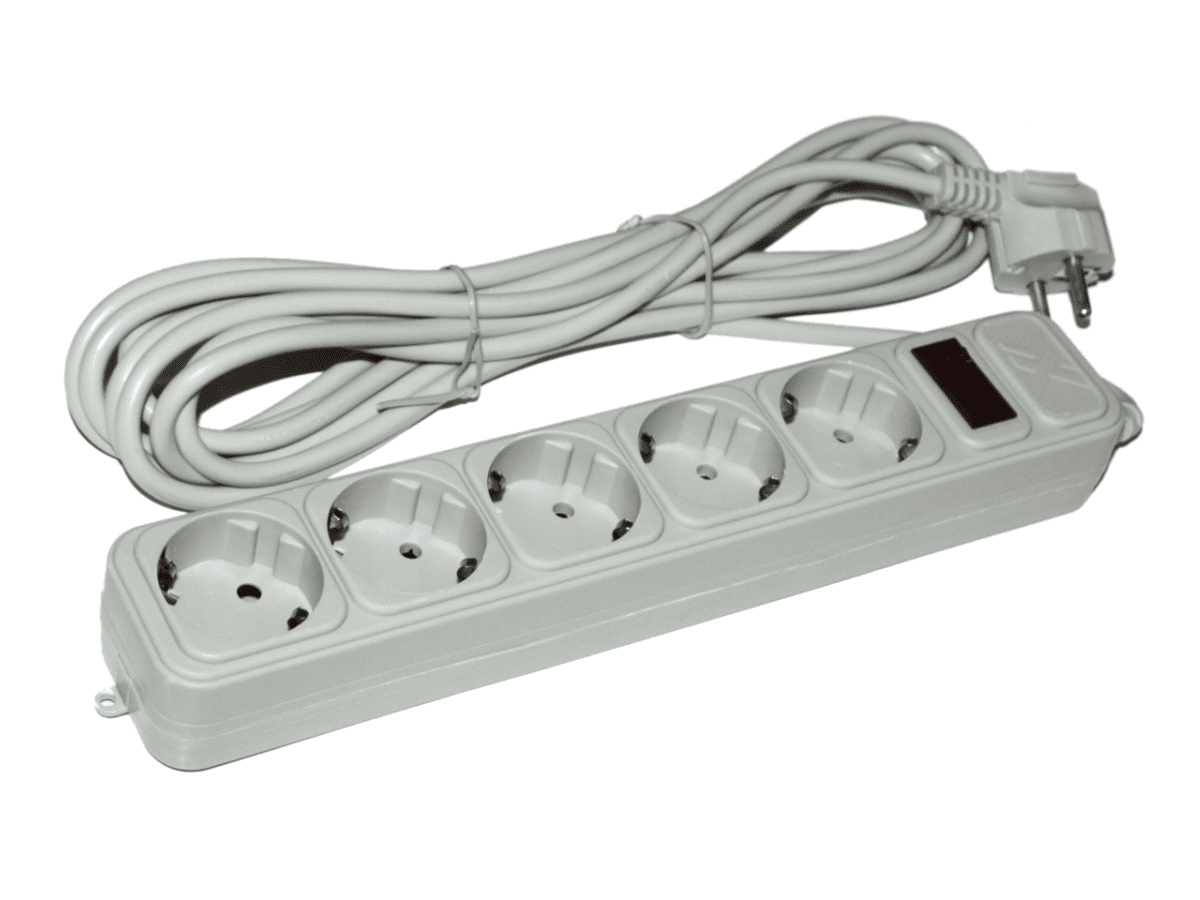

Электрический удлинитель — это устройство, которое служит для подачи питания потребителям электрической энергии, когда не хватает длины их шнура до стационарной розетки. Чаще всего конструкция удлинителя включает в себя несколько розеточных гнезд, поэтому позволяет подключить одновременно несколько потребителей.

Электрический удлинитель классифицируется.

По методу использования:

• Переносные (переноски).
• Стационарные.

Методу соединения кабеля:

• С разборным корпусом.
• Неразборные.

Защите от удара током:

• С обычной защитой.
• С усиленной защитой.

Защите от внешних факторов:

• Обычные.
• С защитой от брызг.
• Струезащищенные.

Температурной защите кабеля:

• Без защиты.
• С электрическим автоматом, ограничивающим ток или температуру.

Комплектации:

• Бытовые.
• Профессиональные.

Конструктивные особенности

Классическая конструкция электрического удлинителя состоит из электрического шнура с вилкой, корпуса с несколькими розеточными гнездами. Корпус чаще всего выполнен из несгораемого пластика. Длина шнура удлинителей обычно 1,8-10 метров.

Дополнительно удлинители могут включать в себя выключатели питания, индикаторы, защитные автоматы, термовыключатели, приспособления для сматывания шнура, крепления для удобной фиксации во время использования.

Каждый электрический удлинитель, в зависимости от вида, имеет свои особенности устройства.

Переносные удлинители

Такие модели электрических удлинителей можно легко переносить на разные места. Вес таких переносок не превышает 15 кг, могут применяться для подключения питания различного бытового и производственного оборудования.

Стационарный электрический удлинитель

Такая конструкция электрического удлинителя приспособлена для постоянного крепления вовремя его использования в одном месте. Масса стационарной модели обычно больше 15 кг. Крепление удлинителя не позволяет перемещать его на другие места.

С разборным корпусом

Удлинители могут иметь разборный корпус, скрепленный винтами или саморезами. Разборная катушка с проводом обеспечивает возможность замены провода с вилкой или розеткой. Преимуществом разборной модели является доступность при ремонте и обслуживании.

Неразборные

Существуют кабельные катушки неразборного вида. Они выполнены одной комплектной единицей с гибким кабелем и розеткой, вилка опрессована на кабеле. Вся конструкция выполнена таким образом, что если кабель отсоединить от катушки, то удлинитель становится непригодным для применения.

Кроме катушечных удлинителей, неразборными могут быть и обычные переноски. Их достоинством является хорошая защищенность от внешних воздействий, качественная изоляция, недоступность для проникновения внутрь устройства неквалифицированными людьми, а также детьми, что повышает их безопасность.

С обычной и усиленной защитой

Устройство удлинителя для нормальных условий работы должно обеспечивать защиту от прикосновения к токоведущим элементам. Его детали, создающие защиту от удара электрическим током, обладающие механической прочностью, должны быть скреплены винтами или другим надежным способом. В процессе эксплуатации эти детали не должны терять свою прочность.

Конструкция заземляющего контакта должна давать гарантию безопасности устройства при его использовании.

Электрический удлинитель с усиленной защитой, в отличие от модели с обычной защитой, имеет двойной слой изоляции кабеля, дополнительные защитные элементы корпуса кабельной катушки и т.д.

Бытовые удлинители

Могут иметь длину шнура до 10 метров, сечение жил находится в пределах 0,5-1,5 мм². Это значение обозначается на шнуре. Жилы сечением 1,5 мм² способны выдержать нагрузку мощности до 3,5 киловатт.

По мощности бытовые модели делят на три вида:

1. Маломощные до 1 киловатта, для бытовых устройств небольшой мощности.
2. Средней мощности 1-2,2 киловатта, для более мощных бытовых устройств: стиральной машины, обогревателя и т.д.
3. Мощные, более 2,5 киловатт, для мощного оборудования, и даже сварочных аппаратов.

Профессиональные удлинители

Обычно применяют для подачи питания на строительных объектах к электроинструменту. Их отличием от бытовых моделей является кабельная катушка с несколькими гнездами розеток. На эту катушку наматывается кабель. Электрический удлинитель катушечного типа имеет общую мощность до 3,7 киловатт, оснащен армированным проводом длиной до 60 метров и площадью сечения жил до 2,5 мм². Такие удлинители производятся с защитой от брызг и влаги.

Профессиональный электрический удлинитель качественного изготовления обычно имеет защиту от превышения мощности и разматывания кабеля, который состоит из трех жил, имеющих двойную изоляцию, вилку с контактом заземления литого типа.

Советы по выбору

Чтобы сделать правильный выбор удлинителя во время посещения магазина электротоваров, целесообразно воспользоваться некоторыми рекомендациями специалистов.

Основные параметры удлинителей, на которых следует заострить внимание при выборе:

• Число розеточных гнезд.
• Наличие заземляющего контакта.
• Длина шнура.
• Наибольшая допустимая нагрузка.
• Наличие защитного автомата.
• Качество изоляции.
• Дополнительные элементы.

Число розеток

В зависимости от модели число розеток может быть от 1 до 7 штук. Большое число розеток дает возможность одновременного подключения нескольких устройств. При этом важно, чтобы общая их мощность не превысила допустимую нагрузку удлинителя.

Если нет подходящего удлинителя, то его вполне можно изготовить самостоятельно, используя необходимые составные элементы и длину шнура. Все материалы можно приобрести в любом магазине электротехнических изделий.

Наличие заземления

Заземляющий контакт защищает человека от удара электрическим током в случае возникновения неисправности устройства, подключенного к удлинителю, снижает воздействие электрических помех на подключенные бытовые устройства в сети. Это способствует более длительному сроку эксплуатации потребителей.

Целесообразно применять электрический удлинитель с заземляющим контактом в случае постоянной эксплуатации компьютера, холодильника и других устройств. Для временного подключения на несколько минут, подойдет удлинитель без заземления.

Длина шнура

Эта характеристика индивидуальна для конкретного случая. Может потребоваться короткий шнур до 2-х метров, а может понадобиться и очень длинный кабель. Если хотите приобрести удлинитель более 30 метров, то удобнее будет конструкция с бобиной для сматывания кабеля.

Важным моментом является подключение потребителя мощностью приблизительно равной мощности удлинителя, особенно, если он длинный и намотан на катушке или смотан в бухту. При подключении в катушке возникает значительная индукция электрического поля, которая нагревает кабель. Поэтому при подключении мощной нагрузки целесообразно полностью разматывать кабель. Если мощность потребителя менее половины допустимой нагрузки удлинителя, то допускается кабель не разматывать.

Температура внешней среды не должна быть больше допустимой, указанной в паспорте удлинителя. Качественные модели с хорошей изоляцией могут функционировать даже на морозе до -40 градусов. В некоторых корпусах удлинителей встроены предохранители для защиты от превышения допустимой нагрузки.

Максимальная нагрузка

Этот параметр показывает, какой мощности устройство можно подключать к удлинителю. Каждая модель имеет допустимую величину нагрузки, указанную на его корпусе. Перед подключением потребителя необходимо убедиться в том, что его мощность не превышает допустимую мощность удлинителя.

Если нужен удлинитель для электродрели, то достаточно переноски до 1,3 ватт. Для стиральной машины потребуется переносная модель с большей мощностью, до 2,2 киловатт, так как в ее конструкции имеется мощный нагреватель воды.

Защитный автомат

Такая вспомогательная защита наиболее необходима в таких электрических сетях, где часто случаются перепады напряжения. Автомат не допустит перегрузки, если к одному удлинителю подключено сразу несколько мощных потребителей нагрузки.

Качество изоляции кабеля

В составе удлинителя кабели бывают как однослойными, так и двухслойными. Кабели с одним слоем изоляции подходят для применения в местах с невысокой температурой и обычной влажностью. Два слоя изоляции кабеля необходимы при использовании удлинителя в местах с высокой влажностью, температурой, а также на морозе, в грунте и в других экстремальных условиях.

Дополнительные элементы

Часто электрический удлинитель оснащен индикатором, который позволяет контролировать включено устройство или нет. Наиболее удобными в бытовом применении считаются качественные удлинители «Спутник».

Правила безопасного применения

• Не допускается самостоятельное совершенствование и изменение устройства, что может привести к пожару, электрическим травмам и нарушениям изоляции проводки.
• Удлинители служат для временного подключения устройств. Поэтому после применения необходимо отключить их от питания.
• Переносными устройствами для подключения питания следует пользоваться аккуратно, не допуская неисправностей шнура, вилки или розетки.
• Неисправная изоляция кабеля требует немедленной его замены.
• Запрещено провода завязывать на узлы, скручивать, закрывать строительным материалом.
• Запрещается прокладка провода удлинителя через пороги дверей, под ковром.
• Запрещается подключать потребители общей мощностью превышающей допустимую нагрузку на удлинитель.
