Угол стропил двускатной крыши: Оптимальный угол наклона двухскатной крыши и поиск минимального значения

Стропильная система двускатной крыши — как сделать стропильную систему

Двускатная крыша благодаря простой, надежной и презентабельной конструкции популярна уже много лет. В зависимости от величины наклона скатов, ее используют в регионах с различным количеством осадков. Стропильная система двускатной крыши обеспечивает естественный сход осадков.

Содержание

  1. Модели двускатной крыши
  2. Значение угла наклона
  3. Системы стропил
  4. Расчет материалов
  5. Установка стропильной системы
  6. Видео

Модели двускатной крыши

  1. Симметричная – оба ската имеют одинаковую длину и монтируются под одним углом. Такая крыша представляет равнобедренный треугольник с тупым или острым углом.
  2. Ломаная крыша создается для размещения мансардной комнаты, ее стропильная система подразумевает сложную, двухуровневую конструкцию.
  3. Различные углы скатов – это оригинальная конструкция, подчеркивающая необычную архитектуру дома.

Ломаная двускатная крыша (мансарда)

Значение угла наклона

Угол наклона выбирается после анализа нескольких показателей: вида кровельного покрытия, количества осадков, ветровой нагрузки. Для регионов с обильными осадками рекомендуется маленький угол скатов, но не меньше 5 градусов. На крутой поверхности не задерживаются снежные массы. Пологие кровли с тупым углом скатов подойдут для ветреного климата.

Угол наклона

Стропильная система двускатной крыши должна соответствовать принятым нормам безопасности и строиться согласно стандартам.

Системы стропил

Наслонные стропила ломаной крыши

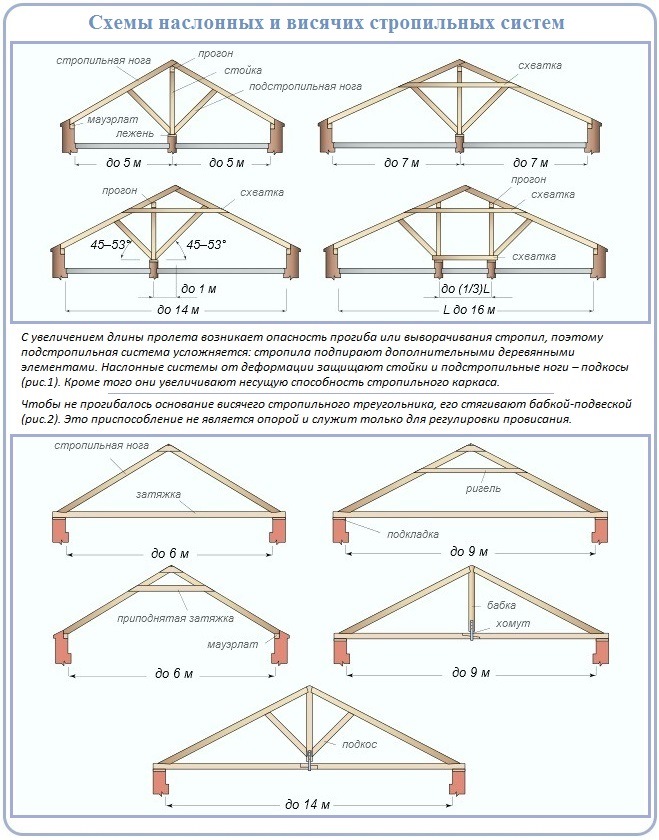

Несущие элементы и стропила принимают на себя нагрузку от внешних сил и перераспределяют ее на стены здания. От их надежности зависит прочность всей крыши. При сооружении конструкции используют две системы устройства стропил:

  • Висячие – стропильные ноги имеют две точки опоры на стенах здания. Они испытывают нагрузку на сжатие и изгиб. При расстоянии пролета, превышающем 8 метров, требуется установка бабки с подкосами. Чтобы снизить воздействие стропил на стены здания, их соединяют затяжкой.
  • Наслонные – эти брусья имеют опору на внутреннюю стену или специальную конструкцию.

Наслонные стропила двускатной крыши

При невозможности использовать одну из систем в чистом виде, прибегают к гибридной конструкции, позволяющей чередовать висячие и наслонные стропила.

Расчет материалов

Устройство стропильной системы двускатной крыши позволяет провести расчеты самостоятельно, опираясь на знания геометрии. Для вычисления площади конструкции нужно установить длину ската. Количество необходимого материала зависит от угла наклона. Острый угол позволяет сэкономить, но при этом минимизируется чердачное пространство.

Высоту конька, длину стропил и площадь крыши рассчитаем с помощью геометрических формул. Для наглядности подойдет схема дома. Пример – возьмем угол наклона ската в 45 градусов, ширина дома (основание равнобедренного треугольника) – 6 м, длина – 10 м.

Сначала делим треугольник пополам высотой, опущенной из верхнего угла. Получается два прямоугольных треугольника, а один их катетов – искомая высота кровли. Высота делит равнобедренный треугольник пополам, значит, один катет – 3 м. Второй вычислим по формуле:

3 × tg 450=3 м.

Зная катеты, по теореме Пифагора рассчитаем гипотенузу, которая является стропилом:

32 + 32 = X2 .

Длина стропила будет равнять квадратному корню из 18, приблизительно 4, 25

Количество стропил высчитывается делением общей длины на шаг (0,6 м):

10 : 0,6 = 16,6 – это значение нужно удвоить.

Площадь вычисляем, перемножив длину ската и дома и, умножив значение на 2:

4,25 × 10 × 2 = 85 м2.

Используя различные формулы, можно подсчитать необходимое количество материалов.

Установка стропильной системы

Несущим основанием для крыши является мауэрлат – прочный брус сечением 150×150 мм из обработанных хвойных пород дерева. Его крепление выполняется на анкера, замурованные в верхнем ряду кладки. Они должны возвышаться на 2–3 см над брусом, чтобы обеспечить место для закручивания гайки. Под мауэрлат настилается слой рубероида для защиты от влаги. Между стенами укладывается поперечный брус, скрепляющий мауэрлат и оберегающий от продольных нагрузок. Для поддержания конька укладывают специальный брус вдоль ската – лежень, с сечением равным мауэрлату. При значительной ширине здания необходима установка прогонов.

Крепление стропил к мауэрлату

Сечение стропил обусловлено шагом и длиной стропильного элемента, обычно это доски 50×150 мм. Стропильные фермы проще собирать на земле и готовыми подавать на крышу. Для шаблона берутся две доски, равные по длине стропилам, и соединяются гвоздем. Свободные концы укладывают на опоры, получившийся угол фиксируют перекладиной. Места и форму запилов отмечают при помощи второго шаблона, изготовленного из фанеры. Брусья скрепляются под нужным углом болтами, на них выполняются запилы, а после фермы поднимают наверх для монтажа.

Способы крепления конькового бруса

Первыми устанавливаются стропила на фронтонах. К мауэрлату они крепятся с помощью уголков или скоб. Первые фермы выставляются строго по уровню. Между ними протягивается шнур, являющийся ориентиром для установки остальных элементов.

Чтобы придать достаточную жесткость всей конструкции к стропильной ноге крепятся подкосы и ригели. Коньковый прогон крепится болтами к каждой стропильной ферме. Этот соединительный элемент должен изготавливаться из прочного бруса.

Жесткое крепление конькового бруса

При значительной ширине здания необходима установка прогонов, это горизонтальный брус размером в 50×150 мм, поддерживающий стропила. Для его монтажа устанавливают вертикальные стойки, опирающиеся на лежень. Эти элементы станут основой каркас для чердачного помещения.

Чтобы избежать стекания воды на стены, необходимо предусмотреть свес, для этого стропила делают свисающими на 30 см или прикрепляют дополнительные доски «кобылки».

Монтаж кобылок

На готовые стропила набивается обрешетка, для каждого кровельного материала подбирается нужный шаг, для битумной черепицы выполняется сплошной настил. Утепление кровли – важная часть строительства. Сократить до минимума теплопотери можно, грамотно уложив утеплитель. Для этого берется базальтовая вата, ширина материала равна шагу между стропилами, что позволяет быстро и надежно выполнить утепление. Обеспечить надежную защиту кровли от влаги поможет укладывание гидроизоляции.

Схема утепления базальтовой ватой

Симметричная модель двускатной крыши является самым простым в возведении и надежным при эксплуатации вариантом. Нагрузка в стропильной системе распределяется равномерно, что позволяет продлить время службы конструкции. Наглядные видео уроки помогут освоить тонкости работы.

Видео

В этом видео объясняется, как строить стропильную систему двускатной крыши:

В этом видеоролике вы можете увидеть стропильную систему на примере одной двускатной крыши:

Читайте также:

Мансардная крыша своими руками

Плоская крыша своими руками





Помогла ли вам статья?

Стропильная система двускатной крыши: расчёт, уклон, монтаж

Для произведения правильных расчетов параметров и технических характеристик такого объекта, как стропильная система двухскатной крыши правильнее будет обратиться к профессионалам, но можно справиться и своими силами. Эта система — основа будущей крыши, поэтому понадобится предварительный примерный набросок (план) всей системы, в этом случае Вы будете более чётко понимать и видеть общую конструкцию со всеми элементами, выполняющими свои определенные функции.

Для постройки частного домовладения площадью менее 100 кв.м, следует выполнить следующие мероприятия.

Для начала определитесь, каким будет оптимальный угол наклона двухскатной крыши. Для этого нужно учесть два основных показателя: ветровую нагрузку и, что очень важно для зимней поры — это вес осадков. Среднестатистический расчёт кровли двухскатной крыши включает в себя количество материалов и стоимость работы. Бытуем мнение, что при меньшем угле наклона дешевле и выгоднее  обходится стройка. Самый универсальный и более оптимальный угол наклона двухскатной крышив наших климатических условиях составляет 45, 50 градусов. При таких показателях, показатель прочности будет максимально сбалансированным перед ветровыми и нагрузками, вызванными давлением зимних осадков (нужно принять во внимание, что в снежную зиму 1 квадратный метр Вашей крыши должен выдержать до 150 кг снега). Выбирая такой угол, Вы будете уверены, что Вам не придется доплачивать впоследствии за причиненный ущерб и на устранение разных дефектов связанных с ветром и осадками.

Оптимальный угол наклона двухскатной крыши

При выборе дерева для стропильной части, необходимо учесть необходимые требования к нему, это легкость и прочность этой конструкции,  этим параметрам больше всего соответствует  сосна обычная. Есть еще один плюс в выборе именно этого дерева — его цена, она намного ниже, чем,  если бы Вы купили древесину благородных пород. Для строительства используется доска 1 сорта (её размеры: 150 на 200 на 50 на 6000 мм), но еще понадобится брус (его сечение 200 на 200 мм). Долговечность и прочность всей конструкции зависит во многом от влажности используемой древесины. У свежеспиленного дерева коэффициент влажности составляет 50 процентов, тогда как оно должно быть не более в пятнадцати двадцати % содержания влаги. Такое дерево не монтируется, оно может потрескаться и выгнуться, так как будет досыхать в процессе напряжения и давления. Этот технический момент — очень важен, не следует им пренебрегать при выборе дерева, так же внимательно проверьте, чтобы все доски были абсолютно ровными,  и чтобы на них не было гнили. После доставки древесины на место строительства, его обрабатывают антисептическим препаратом и укладывают в максимально проветриваемое и сухое помещение. Процесс укладки дерева следующий: первым делом укладываются четыре рейки поперечно, затем уже на них укладываются доски так, чтобы между ними был зазор от 0. 5 см до 1 см, затем следующие ряды с поперечными рейками и рядами досок. Благодаря такой укладке создается воздушное проветриваемое пространство, таким образом, не будет допущено запревание и скопление влаги между пиломатериалами.

Стропильная система двухскатной крыши

Стропильная система двухскатной крыши предусматривает установку конькового бруса, центральной верхней перекладины, предназначенной для равномерного переноса общего веса всей крыши на фронтоны. Благодаря ему,  происходит распределение площади давления по боковому периметру строения. Следует определиться с диной. Затем на бетонном основании, где есть соприкосновение с брусом, укладывается гидроизоляция (куски рубероида), так как дерево ни в коем случае не должно касаться фронтона. Затем рубероидом заматывается путем загиба брус, а по бокам вставляются отрезки двенадцатой арматуры, каждый по 0.4 мм. Брус, во избежание трещин, не сверлится. В некоторых случаях, понадобится наращивание длины конька, делается это внизу, на месте монтажа, так как уже срощенный конек сложно установить и поднять наверх. Монтаж креплений производится при помощи гвоздей, так как при болтовом соединении может возникнут риск появления ряда трещин.

В расчет кровли двухскатной крыши входит монтаж и устройство стропил. Как только Вы определитесь с нужным количеством стропил, следует приступать к следующему шагу, срезанию досок по выбранный угол наклона Вашей будущей крыши. С помощью транспортира и карандаша, отмечаем линию на доске — это будет шаблон, по нему  будут подрезаться все остальные доски.

Крайние стропила, находящиеся между фронтонами внутри зоны, монтируются первыми. Первый уровень находится у конька, а второй рядом с мауэрлатом. Делается разметка шага и внизу и вверху между стропилами это необходимо для двухуровневого монтажа. Отрезаются доски и крепятся на коньковом брусе именно по шаговым разметкам. В конструкцию одной стропилины входит две доски, между ними расстояние 50 мм. Все последующие отрезанные доски крепятся саморезами и уголками таким образом, чтобы они лежали сверху перпендикулярно коньку. Эти отрезки — связующее звено в креплении 2-х стропил, расположенных противоположно друг другу.

После монтирования боковых стропил, начинается монтаж центральной части. Выбивается опора, расположенная на стыке брусу конька, она не понадобится, так как у конструкции уже достаточный запас прочности на этом этапе. Затем в шахматном порядке, чтобы обеспечить равномерное распределение нагрузки, ставят остальные стропила. Одна секция на каждую сторону. Соединительными пластинами или саморезами  укрепляем соединения наверху (там, где находятся стыки противоположных стропил). После того, как секции стропил будут все расположены на местах, срезаем при помощи ручной ножовки углы досок на мауэрлате и брусе, выходящие за их уровень.
