Укладка сшитого полиэтилена для теплого пола: Сшитый полиэтилен для теплого пола: правила обустройства системы

что это такое, преимущества и недостатки, монтаж, срок службы

Автор Schpilleffan На чтение 7 мин Просмотров 1.2к.
Обновлено 17.07.2021

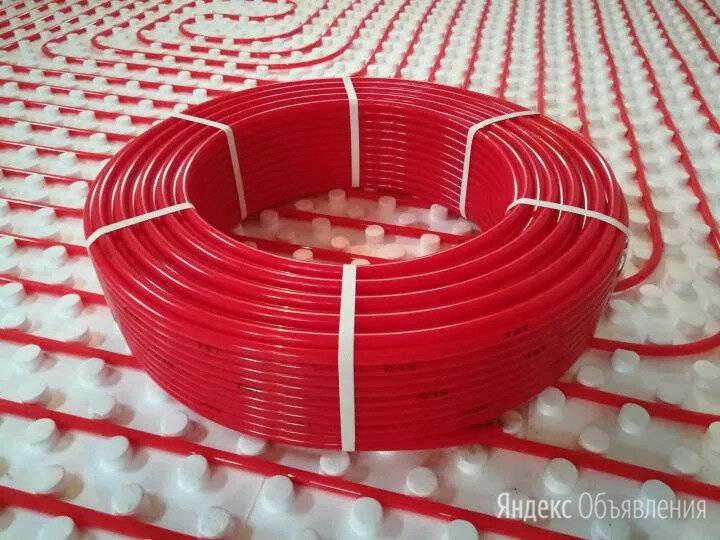

Труба из сшитого полиэтилена для теплого пола используется все чаще в силу многочисленных преимуществ. В обзоре рассмотрены основные особенности этого материала, его отличие от аналогов и указаны сроки службы при эксплуатации в разных условиях. Также важно разобраться с основными методами монтажа, особенно если работа будет выполняться своими силами.

Содержание

1. Что такое сшитый полиэтилен
2. Преимущества и недостатки труб из сшитого полиэтилена
3. Область применения
4. Способы монтажа труб из сшитого полиэтилена для теплого пола
5. Компрессионный метод
6. Применение пресс-фитингов
7. Электросварной способ
8. Срок службы и условия эксплуатации
9. Что лучше для теплого пола сшитый полиэтилен или металлопластик

Что такое сшитый полиэтилен

При выборе трубы из сшитого полиэтилена в первую очередь стоит разобраться, что представляет из себя этот материал. Его получают за счет модифицирования структуры полиэтиленового сырья на уровне молекул, благодаря чему очень сильно улучшаются эксплуатационные и технические характеристики. В результате получается трехмерная структура с четкими ячейками, у которой есть ряд характерных особенностей:

1. Плотность материала составляет порядка 940 кг на кубометр.
2. Трубы рассчитаны на рабочую жидкость с температурой от 0…+95°C.
3. Температура плавления – от +200°C.
4. Высокий коэффициент гибкости, при этом прочностные характеристики практически не меняются.
5. Растяжение на разрыв составляет от 350 до 800%.
6. Стойкость к ударным нагрузкам и трещинообразованию сохраняется при температурах до -50°C.
7. Горение начинается при температуре не менее +400°C.
8. Показатель теплопроводности равен 0,38 Вт/мк.

Кстати!

Интересной особенностью труб для теплого пола из сшитого полиэтилена является то, что при горении они не выделяют токсичных веществ, а просто разлагаются на углекислый газ и воду.

Важно выбрать качественную трубу, так как от производителя зависит очень многое. Лучше всего отдавать предпочтение продукции компаний, которая возглавляет разнообразные рейтинги: Valtec (Италия), Uponor (Финляндия), Rehau (Германия), БИР ПЕКС (Россия).

У данного варианта есть множество положительных качеств, что и обуславливает его популярность. Стоит рассмотреть самые значимые из них:

1. Материал не подвержен коррозии, так как не имеет металлических элементов.
2. Прочность труб не уровне металлических аналогов.
3. Масса изделий намного ниже, чем у большинства аналогов.
4. Стойкость к перепадам температур и давления.
5. Отличная эластичность, если вода внутри замерзнет, то после ее оттаивания форма восстанавливается. Когда при монтаже образуется залом, ремонт трубы из сшитого полиэтилена проводится феном – участок надо нагреть и выровнять.
6. Отсутствие вредных компонентов, при нагревании никаких веществ не выделяется.
7. За счет эффекта обратной усадки после деформации трубы восстанавливают свою форму впоследствии.
8. Долговечность.

Есть и определенные недостатки, которые также стоит рассмотреть:

1. Есть небольшой риск диффузии кислорода в систему, из-за чего нагревательное оборудование корродирует изнутри.
2. Пластичность является как плюсом, так и минусом, та как при использовании в качестве труб подводки к радиаторам они могут со временем немного провиснуть.
3. Элементы плохо переносят ультрафиолетовое излучение. Но при использовании труб из сшитого полиэтилена для водяного теплого пола это не имеет особого значения.

При использовании в системах отопления важна и такая характеристика как термопластичность. Так, сшитый полиэтилен выдерживает высокие температуры без потери формы.

Область применения

Этот вариант универсален и его применяют для разных целей. Но чаще всего сшитый полиэтилен используют в следующих сферах:

1. Системы горячего и холодного водоснабжения.
2. Отопительные коммуникации разного типа.
3. Водопроводы для питьевых нужд.
4. Системы водяного теплого пола.
5. Магистрали для подачи различных газообразных веществ.
6. Технические коммуникации, подающие воду или сжатый воздух.
7. Трубопроводы для подачи различных химических веществ.
8. Применение сшитого полиэтилена в водостоках защитит их от образования наледи.
9. Системы полива и орошения.

Если необходимо подвести воду к различным объектам на приусадебном участке (фонтан, небольшой пруд и т. д.), то сшитый полиэтилен станет отличным решением. По сути, это универсальный тип труб, который хорошо подойдет для самых разных целей.

Способы монтажа труб из сшитого полиэтилена для теплого пола

Есть 3 варианта, каждый из которых отличается по технологии проведения работ. Следует разобрать их, чтобы определить, какая технология будет оптимальной для той или иной ситуации.

Компрессионный метод

Подходит как для отопительных коммуникаций, так и для водопроводов. Требует минимума инструментов и состоит из таких этапов:

1. Трубу следует разрезать, для этого обязательно используют специальное приспособление. Торец должен быть идеально ровным, без заусенцев и повреждений.
2. На соединяемую часть надеть гайку. Это нужно сделать так, чтобы резьба была обращена к соединению.
3. Надеть специальное кольцо с разрезом. Оно входит плотно, его следует выставить на расстоянии 1 мм от края.
4. Вставить соединительный элемент так, чтобы разрезное кольцо было на его штуцере.
5. Нужно наживить гайку и аккуратно зажать ее, используя рожковый ключ. При этом важно прикладывать умеренное усилие, чтобы не повредить резьбу фитинга.

Способ хорош тем, что не требует приобретения специального оборудования. Кроме того, если впоследствии потребуется разъединить трубу, сделать это не составит труда с использованием все того же гаечного ключа подходящего размера.

Применение пресс-фитингов

Этот способ является некомпрессовочным и обеспечивает надежное и долговечное соединение. Но разъединить элементы впоследствии уже не получится, что также стоит помнить. Инструкция по проведению работ выглядит так:

1. Трубу необходимо отрезать, после чего на торец надевают специальную пресс-гильзу, имеющую форму кольца.
2. В торец трубы следует вставить расширитель подходящего диаметра и нажать на ручку несколько раз. За счет этого диаметр увеличивается. Делать работу нужно до тех пор, пока раструб не буден нормально надеваться на фитинг.
3. Фитинг вставить до упора сразу после окончания расширения.
4. Снаружи соединение надо закрыть пресс-гильзой. За счет молекулярной памяти у сшитого полиэтилена через какое-то время он вернет свою форму, получится прочное соединение.

Кстати!

Подобную работу несложно делать даже без опыта, главное – приобрести приспособление подходящего размера.

Электросварной способ

В этом случае в наличии должен быть специальный сварочный аппарат для сшитого полиэтилена. Покупать его нет смысла, проще одолжить или взять напрокат, если есть такая возможность. Работу следует выполнять согласно следующей инструкции:

1. Срезать трубу специальным приспособлением и надеть на торец муфту для электросварки.
2. На фитинге, предназначенном для сварки, есть две клеммы, к которым и подключают контакты сварочного оборудования.
3. После подачи напряжения внутренняя часть муфты нагревается до +170°C, прогревая соединительные детали и трубу.
4. Оборудование нужно выключить и дождаться остывания стыка. После этого он сможет выдержать давление до 12 бар.

За счет того, что сварочный аппарат автоматически греет элементы до нужной температуры и включает сигнал, когда следует выключить подачу тока, освоить работу не составляет труда. Главное – разобраться в особенностях функционирования конкретной модели паяльника.

Срок службы и условия эксплуатации

Стоит помнить о том, что трубы при прокладке снаружи должны быть защищены от ультрафиолетового излучения. Других требований нет. Что касается сроков службы, то они целиком зависят от условий эксплуатации:

1. В высокотемпературных отопительных системах – до 10 лет.
2. При использовании в коммуникациях горячего водоснабжения с температурой до +70°C – 50 лет.
3. В системах теплого пола и низкотемпературных отопительных контурах – не менее 25 лет.

Многие производители утверждают, что фактические показатели долговечности на порядок выше, чем указанные в гарантии. При соблюдении условий монтажа и обеспечении нормальных параметров работы трубы могут прослужить в разы дольше.

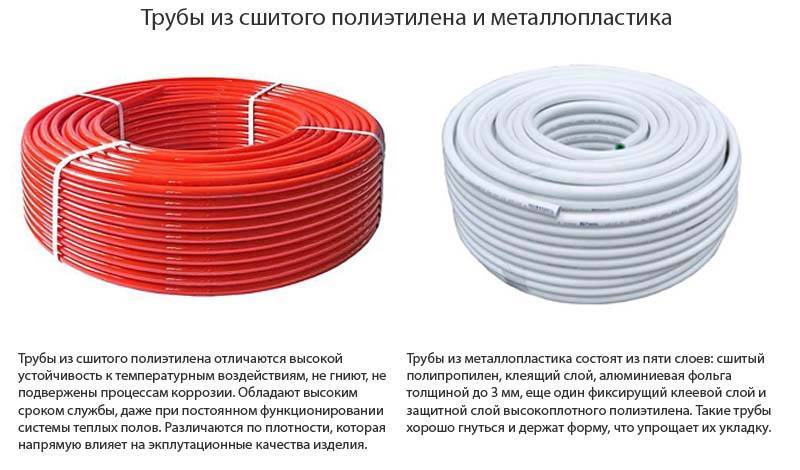

Что лучше для теплого пола сшитый полиэтилен или металлопластик

Большинство специалистов уверено в том, что сшитый полиэтилен при укладке теплого пола трубой более предпочтителен в силу нескольких преимуществ:

1. Выдерживает намного большую температуру, чем металлопластик.
2. Значительный срок службы, который выше, чем у аналогов как минимум в 1,5 раза.
3. При укладке не нужно делать множество соединений, труба изгибается с радиусом в 10 см. То есть, стяжкой заливают сплошной кусок трубы, что снижает вероятность протечек до минимума.
4. Вес элементов намного меньше, трубу из сшитого полиэтилена продают в рулонах, что упрощает транспортировку. Можно отрезать кусок нужно длины на месте, что удобно.

Очень важным можно считать и тот факт, что качественно соединить элементы из сшитого полиэтилена намного проще, чем трубы из металлопластика. Вместо одного варианта проведения работ есть целых 3, и каждый из них обеспечивает необходимую надежность.

Трубы из сшитого полиэтилена – отличное решение для теплого пола, обеспечивающее высокую эффективность нагрева. Кроме того, эта разновидность обладает большим сроком службы и намного устойчивее к деформациям, так как возвращает первоначальную форму. Единственный значительный минус – материал плохо реагирует на ультрафиолет, но это фактически не играет роли при использовании труб из сшитого полиэтилена для теплого пола.

особенности «теплых полов» из металлопластика и сшитого полиэтилена – Квадратный метр

Система отопления «Теплый пол» вытесняет традиционные радиаторы. В отличие от локальных источников отопления, тепло в этой системе равномерно распределяется по полу, стене или потолку. Сегодня известны два типа «теплых полов»: электрические и водяные. Когда были изобретены электрические системы, считалось, что они станут лидерами рынка. Электрические «теплые полы» просты в монтаже, их можно укладывать даже под ковер. Но довольно быстро вскрылся их главный и очень существенный недостаток – крупные затраты на электроэнергию.

Михаил Латыпов, специалист по инженерным системам:

«Водяной «теплый пол» экономичнее и дешевле».

Экономия от эксплуатации водяных «теплых полов» особенно ощутима в больших помещениях, таких, как загородный дом. Монтаж рекомендуется на стадии черновой отделки, поскольку для водяного пола требуется цементная или гипсовая стяжка. Известны несколько видов трубы, самые популярные из которых металлопластиковые и сшитый полиэтилен.

Михаил Латыпов, специалист по инженерным системам:

«Труба под бетонной стяжкой должна быть полностью цельной. Металлопластик в этом отношении более гибкий. Там где требуется сделать изгиб, его можно сделать вручную. А для сшитого полиэтилена необходимы крепления».

Сшитый полиэтилен – это труба нового поколения. Ее обозначают аббревиатурой PEX. Труба имеет трехмерную молекулярную структуру, которая позволяет применять ее для горячего теплоносителя до 95 градусов по Цельсию. Правда, стоит отметить, что металлопластик выдерживает и более высокие термические нагрузки, но в отоплении частных домов сверхвысокие температуры почти никогда не используются. Зато сшитый полиэтилен не «зарастает», т.е. внутри трубы не накапливаются отложения. Но главное, чего не смогли добиться производители от металлопластика, PEX-труба может выдержать несколько циклов замораживания.

Михаил Латыпов, специалист по инженерным системам:

«Если вода в системе и замерзла, ее можно разморозить и сшитый полиэтилен это выдержит».

Интересно, что PEX – трубу можно заменить без вскрытия и замены паркета и стяжки. Для этого нужно, чтобы при монтаже трубу прокладывали в гофрированном кожухе. При повреждении труба просто вытаскивается из гофры, и по каналу прокладывается новая. В готовом виде водяной «теплый пол» представляет собой многослойный пирог.

Михаил Латыпов, специалист по инженерным системам:

«Ставится подложка, на которую монтируется труба. Труба укладывается в пазы и затягивается бетонной стяжкой».

В специализированных магазинах самый частозадаваемый вопрос: как крепить сшитый полиэтилен?

Михаил Латыпов, специалист по инженерным системам:

«Стандартный фитинг идет в трубу с гильзой. Гильза одевается сверху и получается неразъемное соединение».

Если водяной пол в доме устанавливается на нескольких этажах, обычно для каждого из них создается свой тепловой контур. Чтобы соединить контуры в единую отопительную систему, используют распределительные коллектора.

Михаил Латыпов, специалист по инженерным системам:

«Теплый пол» состоит не только из трубы, но и из фитингов, соединяющихся с коллекторами, еще потребуется подложка или клипсы и пресс-инструмент».

Система достаточно проста, чтобы при желании выполнить монтаж самостоятельно. Нужно только скомплектовать полную инженерную систему.

Михаил Латыпов, специалист по инженерным системам:

«Частный покупатель обычно приходит, либо с монтажником, у которого уже есть расчеты по теплым полам, либо можно сделать индивидуальный расчет. Расчет ведется стандартно: на 1 метр 5 метров трубы с шагом 20 сантиметров».

Труба для теплого пола из сшитого полиэтилена: применение, виды, характеристики

Трубы из сшитого полиэтилена представляют собой поколение полимерных трубопроводов, широко применимых при монтаже систем водоснабжения (как горячего, так и холодного), а также маломощных -температурные отопительные сети, включая установку теплого пола. Простота и надежность работы, относительно невысокая стоимость и хорошая гибкость определяют популярность таких изделий.

Сшитый полиэтилен – самый удобный и практичный материал для устройства теплого пола

Содержание

• 1 Система теплого пола
• 2 Сшитый полиэтилен: особенности материала
• 3 Варианты труб для теплого пола
• 4 Положительные свойства сшитый полиэтилен
• 5 Обзор ассортимента продукции
• 6 Монтаж системы теплого пола
• 7 Изделия из сшитого полиэтилена

Система теплых полов

Устройство системы теплых полов позволяет в некоторой степени сэкономить на покупке дополнительных отопительных приборов. Для его работы необходима температура теплоносителя в пределах от 33 до 55°С, что зависит от типа используемой трубы, толщины стяжки и назначения помещения.

Труба – основной элемент водяного теплого пола. От ее выбора зависит функциональность и долговечность системы. Кроме того, в состав системы входят такие части и блоки:

• теплоизоляционные материалы;
• крепеж для изделий отопительного контура;
• гидроизоляционные материалы;

распределительный коллектор

• ;
• теплопроводные материалы.

Отопление теплым водяным полом происходит за счет передачи тепловой энергии воды в окружающее пространство. Монтаж такой системы отопления осуществляется согласно нормативным документам. Расчет длины необходимых труб и расстояний между ними производится на основе информации о площади помещения, мощности водонагревательного оборудования, типе используемого утеплителя, а также материала пола и стены.

Распределительный коллектор является важной частью системы напольного отопления.

Также необходимо обеспечить равномерное распределение тепла по поверхности и предотвратить появление в некоторых местах слишком большого количества тепла.

Сшитый полиэтилен: характеристики материала

Сшитый полиэтилен получают физическим или химическим путем. При ее создании связи молекул этилена посредством поперечных связей образуют пространственную (трехмерную) сетку с ячейками. Сшитый полиэтилен как материал имеет обозначение PE-X. По способу получения выделяют: RE-Xa, RE-Xb, RE-Xc, RE-Xd.

PE-Xa представляет собой полимер, образующийся при нагревании с пероксидами. Полиэтилен PE-Xb получают влагообработкой каталитическим веществом и имплантированным силаном. PE-Xc представляет собой материал, образующийся после электронной бомбардировки полимерных молекул. PE-Xd встречается крайне редко и производится с использованием азотной технологии.

Внимание! Поскольку прочностные характеристики сшитого полиэтилена заложены на уровне молекул, разрыв связей очень затруднен.

Трубы из сшитого полиэтилена PE-X лучше всего подходят для полов с подогревом.

Существует несколько видов труб из сшитого полиэтилена, различающихся по способу изготовления.

Варианты труб для теплого пола

К изделиям, из которых осуществляется монтаж теплого пола, предъявляется ряд требований. Такие трубы должны быть устойчивы к механическим воздействиям и иметь длительный срок службы. Немаловажное значение имеют также экологическая безопасность, коррозионная стойкость и низкий коэффициент линейного расширения изделий.

Труба для теплого пола должна обладать высокой теплопроводностью, эластичностью и способностью поглощать шум.

Таким характеристикам в разной степени соответствуют не только изделия из сшитого полиэтилена, но и медные, металлопластиковые, полипропиленовые и стальные гофрированные трубы. Коммуникации из меди для теплого пола, наряду с достоинствами, отличаются высокой стоимостью. Кроме того, при монтаже потребуются дополнительные элементы: полимерные обечайки и латунная фурнитура.

Хотя расход стальных гофрированных труб для теплого пола несколько ниже, чем у медных, ценовые решения практически идентичны. Полипропиленовые трубы имеют доступную цену, малый вес и просты в монтаже, но их линейное расширение при нагреве значительно. Для укладки в бетонную стяжку их нужно армировать алюминием или стекловолокном.

Металлопластиковые транспортировочные линии отлично зарекомендовали себя при устройстве теплого пола. Среди недостатков можно выделить отложения накипи, которые со временем образуются внутри резьбовых фитингов.

Трубы для теплого пола укладывают под стяжку, поэтому нужно выбирать максимально прочные изделия

Положительные свойства сшитого полиэтилена

Труба из сшитого полиэтилена имеет уникальные характеристики для теплого пола, среди которых выделяют высокую термостойкость, обратную усадку, хорошую эластичность и другие. Изделия выдерживают высокие температуры нагрева (до +120°С). Трубы из других полимеров способны сохранять свои свойства только до температуры +80°С.

Внимание! Сшитый полиэтилен обладает свойством самовосстановления после воздействия высоких нагрузок.

Материалы аналогичного состава в этих условиях просто растягиваются и приводят к разрывам контура.

При укладке контура теплого пола трубы из сшитого полиэтилена можно гнуть по относительно большому радиусу, не опасаясь их поломки. Они также имеют увеличенное время безотказной работы. Полиэтилен для пола не выделяет вредных веществ, не гниет и не подвержен коррозии.

При использовании для теплого пола этот материал хорошо поглощает вибрации теплоносителя, что значительно снижает уровень шума в помещении.

Из возможных недостатков выделяют кислородопроницаемость, что может вызвать обострение коррозии в близлежащих материалах. Чтобы уменьшить этот эффект, применяют специальное распыление. При укладке труб из сшитого полиэтилена их лучше фиксировать сразу, так как они держатся недостаточно прочно. Для этого используйте защелкивающиеся скобы или рейки, снабженные монтажными пазами.

Перед укладкой труб на пол необходимо запастись креплениями для них, так как фиксировать уложенные участки нужно сразу

Обзор ассортимента

Производство изделий из сшитого полиэтилена регулируется европейскими стандартами. Нормативные документы, определяющие ассортимент труб РЕ-Х, выделяют 19 типоразмеров. Максимальный пропускной диаметр составляет 25 см, а толщина стенки — 2,8 см.

Для устройства теплого пола используются трубы диаметром 12-32 мм. Это связано с трудностью заливки стяжки при большей толщине изделия. Для большинства случаев монтажа теплого пола используется труба 16 мм, которая обеспечивает максимальную теплоотдачу, а также не особо влияет на толщину стяжки.

При выборе коммуникаций из сшитого полиэтилена важно учитывать степень сшивки материала. Требования стандартов установлены не ниже 65% (диапазон 65-80%). Этот параметр влияет на технические характеристики, срок службы и стоимость изделий.

Лидером на рынке коммуникаций, используемых для обогрева, являются трубы Rehau. Они представлены широким ассортиментом типоразмеров и моделей, в том числе универсальными специализированными изделиями Stabil, Flex, His, Pink. Трубопровод рассчитан на длительный срок службы в условиях высоких температур. Uponor и Wirsbo также являются популярными моделями из сшитого полиэтилена.

Ассортимент труб из сшитого полиэтилена включает несколько диаметров, но все они небольшого диаметра

Монтаж системы теплого пола

Укладка труб может производиться спирально, змейкой или двойной змейкой. Укладка змейкой проще, но прогрев будет неравномерным. Расстояние между изделиями не должно превышать 35 см. Средняя длина одного контура 40-60 метров, но не более 120. В противном случае теплопотери будут значительно увеличены, а теплоноситель на обратке будет иметь очень низкую температуру.

Под трубу укладывается теплоизоляционный слой. Это могут быть пенополистирольные плиты, пенополистирол, отражатель на основе вспененного полиэтилена и другие. Крепление производится скобами, клипсами, одинарными или двойными забивными дюбелями. Некоторые пенополистирольные плиты выпускаются с профилем с покрытием для крепления труб и маркировки.

Внимание! При заливке бетона необходимо предусмотреть наличие деформационных швов в стяжке для покрытия линейного расширения изделий.

Приступать к укладке пола можно после полного затвердевания стяжки. Температуру теплоносителя перед выходом на рабочий режим необходимо повышать постепенно – на 3-5 градусов в сутки.

Если на полиэтилен сшитый наносится наружная антидиффузионная защита, то монтаж осуществляется только после проверки верхнего слоя изделия на наличие повреждений.

Укладка труб может производиться по разным схемам, но расстояние между сегментами системы не должно превышать 35 см

Изделия из сшитого полиэтилена

Если для монтажа выбран сшитый полиэтилен, трубы для теплого пола можно соединить с помощью обжимных и компрессионных фитингов. Со вторым вариантом работать проще.

На трубу надевается компрессионная гайка для установки компрессионного фитинга. При этом резьба должна быть направлена ​​в сторону расположения разъема. На связь надевается разрезанное кольцо. Его край должен отклоняться от среза трубы примерно на 1 миллиметр.

Далее фитинг надевается на изделие до упора, а обжимная гайка затягивается ключами. При использовании фитингов этого типа снятие фаски не требуется. Также не прилагайте чрезмерных усилий при затяжке гайки, иначе можно повредить трубу.

Пресс-фитинги образуют неразъемные соединения изделий из сшитого полиэтилена для теплого пола. Реализация такого варианта стыковки требует специального оборудования. Для начала надевается прижимная втулка. Затем в трубу до упора вставляется расширитель, имеющий соответствующий размер.

Его ручки плавно сводятся и фиксируются в этом положении на некоторое время. На следующем этапе вставляется штуцер и с помощью гидравлического или ручного устройства напрессовывается на него втулка.

Система «теплый пол» на сегодняшний день является наиболее приемлемым и оптимальным вариантом обогрева помещения. Использование изделий из сшитого полиэтилена позволяет сделать их максимально прочными и эффективными.

Как установить трубу Pex на бетонную плиту?

Перейти к содержимому

Лучистое отопление пола очень эффективно и может обеспечить комфорт в вашем доме. Бетонные полы с подогревом сохранят ваши ноги в тепле, так как бетон является отличным проводником тепла.

К сожалению, многие домовладельцы забывают о важнейших этапах монтажа, что делает систему обогрева пола неэффективной. В этом руководстве рассказывается, как установить трубы PEX в перекрытиях из бетонных плит.

Иногда эту работу лучше доверить профессионалам, поэтому, если вам нужна помощь, подумайте о том, чтобы связаться с Дж. Блэнтоном.

Как трубы PEX помогают в обогреве бетонного пола

PEX — это тип пластиковых труб из сшитого полиэтилена, которые используются в водяных системах лучистого отопления. Нагретая вода циркулирует в этих системах через трубу PEX, установленную под полом, поэтому трубу необходимо установить перед заливкой бетона.

Во время установки трубка прикрепляется скобами к пенопластовой изоляции или привязывается к сетке таким образом, чтобы она плавала в середине бетонной плиты. Последнее создает наиболее эффективную систему отопления.

Благодаря этому тепло от пола равномерно распределяется по всему дому.

Как установить трубы PEX в полы из бетонных плит

Идеальное расположение труб PEX под бетонной плитой является секретом успешного обогрева пола. Но у вас есть только один шанс залить бетонную плиту, поэтому очень важно правильно разместить трубу PEX под ней.

Итак, как установить трубы PEX на бетонную плиту? Вот что это включает.

Шаг 1. Установка изоляции

На неизолированные плиты приходится около 70% потерь энергии в системах напольного отопления, поэтому перед установкой труб PEX лучше всего добавить изоляционный материал на основание.

Надлежащим образом подготовьте землю перед установкой трубки, убедившись, что она ровная и выровнена, чтобы изоляция легла на место. Под утеплитель также можно установить пароизоляцию.

Если вы планируете заключить трубы в плиту, закройте изоляцию арматурной проволокой или арматурой.

Шаг 2: Уложите трубу PEX поверх изоляции

Теперь, когда изоляция установлена, следующим шагом в установке трубы PEX в бетонные плиты является установка трубы на изоляцию.

Установите трубку вдоль одной стены и изогните ее на соседней стене. Затем снова поверните его, чтобы он шел вдоль противоположной стены. Идеальным вариантом является крепление трубки к арматуре.

Скрепите трубку скобой, чтобы прикрепить ее к изоляции. При этом убедитесь, что вы случайно не проткнули трубку. Кроме того, вы можете прикрепить трубку к арматурной проволоке или арматуре с помощью проволочных стяжек вместо того, чтобы прикреплять ее скобами непосредственно к изоляции. Арматурная проволока часто поставляется в больших рулонах или прямоугольниках размером 4 на 6 футов.

Продолжайте постепенно выравнивать трубы PEX поверх изоляции, оставляя зазор в 9 дюймов между секциями труб. Важно разместить трубы PEX так, чтобы тепло равномерно распределялось по комнате.

Также имейте в виду, что при заливке бетона трубы будут пустыми, поэтому трубы должны проходить достаточно глубоко, чтобы они не всплывали.

Шаг 3. Скрутите трубку дугами от 6 до 8 дюймов

Затем, чтобы узнать, как установить трубку PEX, скрутите секции трубок дугами от 6 до 8 дюймов, чтобы создать набор S-образных узоров, направляя трубы обратно к исходной точке. Затем продолжайте связывать или скреплять трубки, пока не покроете всю площадь пола.

К тому времени, когда вы закончите накладывать трубки, в одной части комнаты должны быть открыты два конца трубки PEX рядом друг с другом. Убедитесь, что горячий и холодный концы трубы PEX надежно закреплены на стене, чтобы предотвратить их разрушение.

Шаг 4. Залейте трубы бетоном

Теперь, когда трубы правильно расположены на полу, пришло время залить пол бетоном, чтобы закрыть трубы и создать плиту. Вы можете сделать это самостоятельно, но лучше нанять для этого подрядчика.

Бетонная плита должна иметь толщину не менее 2 дюймов, чтобы гидравлическая система работала эффективно.

Преимущества обогрева пола с использованием труб PEX

Теперь, когда вы знаете, как устанавливать трубы PEX в конструкциях из бетонных плит, давайте рассмотрим преимущества использования труб этого типа для обогрева пола.

Комфорт

Инвестиции в напольное лучистое отопление помогут сохранить комфорт на бетонном полу. Тепло от бетонного пола будет распределяться равномерно, поэтому вам не придется иметь дело с непредсказуемыми холодными и горячими точками при ходьбе босиком, особенно зимой.

Лучшее качество воздуха в помещении

Инфракрасный теплый пол не пропускает воздух через грязные и пыльные воздуховоды, что снижает циркуляцию загрязнителей воздуха в вашем доме.
