Укладка сухой стяжки кнауф: порядок монтажа сухой стяжки по технологии кнауф

admin

Содержание

Сухая стяжка Кнауф | описание, характеристики, порядок монтажа, порядок расчета материалов, рекомендации

«Экспресс Пол» Сухая стяжка
+7-499-997-90-97


Your browser does not support the video or formats.
Ваш браузер не поддерживает тег video.

Экспресс Пол — выполним монтаж сухой стяжки Кнауф с профессиональным результатом, у нас многолетний опыт.

Описание

Стяжка пола, именуемая как сухая стяжка или сборный пол технология известеная достаточно давно, но более продуманной технологию обустройства пола проработал концерн «Кнауф» такой тип стяжки применяется в разных странах мира, и может состоять из разных слоёв, но основным является финишный жёсткий слой, именуемый как элемент пола он имеет толщину 20 мм что вполне достаточно для стандартных нагрузок в квартирах и офисных помещениях.

размер элемента составляет 1200х600х200 мм так же основание может быть усиленно дополнительным слоем листа кнауф которые могут иметь размеры 1200х600х10\12. 5 мм или 2500х600х10\12.5 мм и при правильном монтаже такая стяжка может выдерживать значительные нагрузки.

а в качестве выравнивающего слоя и поверхности для монтажа элементов пола может применяться перлит, вермикулит и более подходящий для Российского региона мелкофракционный керамзит фракция такого керамзита должна быть от 0,1 – 0,5 мм

Применение сухой стяжки

Три основных преимущественных характеристик сухой стяжки являются:

  1. – лёгкость конструкции

  2. — скорость сборки основания под напольное покрытие

  3. – сухая технология.

Учитывая данные преимущества сухая стяжка актуальна, когда нельзя нагружать перекрытия постройки, когда есть необходимость оперативно подготовить основание под финишное покрытие, когда есть вероятность протечки в помещения, находящиеся ниже, что вероятно при устройстве стяжек где используется вода.

Из нашей практики устройства такого типа стяжки она актуальна при замене старых деревянных полов.

Три дополнительных преимущества:Сухая стяжка за счёт основы из мелкофракционного керамзита приобретает характеристику шумоизоляции, что в цифрах по индексу изоляции воздушного шума Rw* до 52-57 дБ по индексу уровня ударного шума Lnw* снижение до 56-60 дБ, плюс ко всему основание получается с отличной теплоизоляцией. В силу того, что в конструкции используются природные материалы керамзит, гипс она экологически чистая и находится в таком помещении безопасно для здоровья.

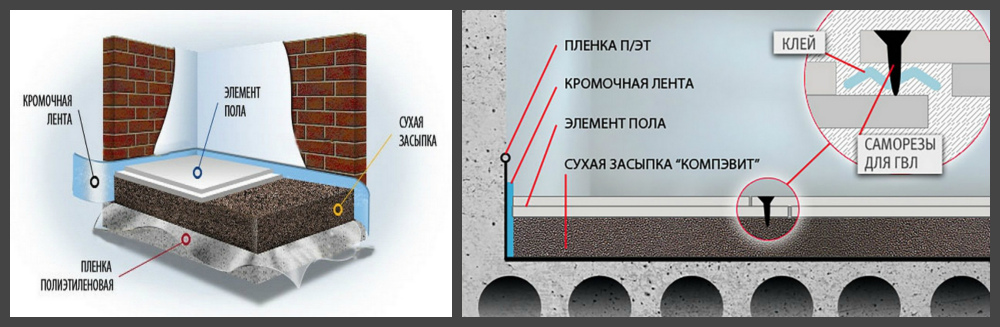

Из чего состоит сухая стяжка?

Концерн кнауф разработал два варианта формирования основания по типу сборного пола и дал им название ОП-131 из элемента пола 1200х600х20мм, ОП-135 из однослойных листов формата 1200\2500х600х10\12.5мм.

Под маркой ОП-131 стандартная сборная стяжка имеет два основных компонента и несколько вспомогательных, и улучшающих характеристики.

Основные компоненты — это мелкофракционный керамзит и элемент пола, вспомогательные это пароизоляция, кромочная лента, клеящая мастика, скрепляющие саморезы, улучшающие свойства сухой стяжки, которые укладываются в слое стяжки это могут быть имеющие достаточную жёсткость звуко-теплоизоляционные материалы – например плиты пеноплекса.

Элемент пола кнауф описание:

В конструкции Оп131 применяется элемент пола заводского изготовления – это гипсоволокнистых листа скреплённых между собой в заводских условиях при помощи клеящей мастики и металлических скоб, листы скреплены со смещением относительно друг другу на 48 мм тем самым образуется накладная и накрывная кромка что позволяет качественно скрепить листы между собой при помощи клея и саморезов.

Технические характеристики:

  • размеры, мм: 1200х600х20;

  • масса элемента, кг: около 18;

  • ширина фальцев, мм – нижнего слоя – верхнего слоя: 50;

  • полезная площадь элемента, м2: 0,75;

  • коэффициент теплопроводности, Вт/м С: от 0,22 до 0,36;

  • коэффициент теплоусвоения, Вт/м С: не более 6,2;

  • твёрдость лицевой поверхности, МПа: не менее 20;

  • поверхностное водопоглощение, кг/м2: не более 1,0;

  • коэффициент паропроницаемости, мг/(м·ч·Па): 0,12.

  • Класс пожарной опасности — КМ1.

Подготовка керамзитового слоя

Поэтапный метод формирования сухой стяжки по типу ОП-131:

Основание должно быть очищено от крупного мусора, при наличии в основании щелей или дыр они должны быть заделаны при помощи монтажной пены или гипсового раствора. По периметру вдоль стен, колонн и других жёстких конструкций нужно проложить кромочную ленту толщиной 10 мм, на основание стелется пароизоляционная техническая плёнка толщиной не менее 100 микрон с напуском 20-30 см если плёнка не укрывает основание полностью, место стыка скрепляется стандартным скотчем, вдоль стен пароизоляция устраивается с напуском на стены 5-10 см выше планируемой толщины стяжки.

Насыпка керамзита производится от дальней стены относительно входа в помещение дабы при завершении вытягивания керамзитовой основы вы смогли свободно выйти из помещения либо заблаговременно подготовить островки для передвижения по выравненному керамзитовому основанию (островки нарезаются из однослойного гипсоволокнистого листа размером 60х60 см, так же подойдёт любой жёсткий ровный в плоскости лист – например фанера, или лист пеноплекса)

Для вытягивания керамзитового слоя понадобится:

  1. Направляющие рейки длиной 2-2,5 метра (в зависимости от размера помещения) – мы для этого используем специализированный инструмент, но можно обойтись профилем ПН для формирования каркаса гипсокартонной стены – (подходящий размер ПН профиль 28х27х3000мм – не рекомендуется использовать для этого ПС профиль, имеющий загиб)

  2. Выравнивающие штукатурные трапециевидные правила длиной 1 – 1,5 – 2 метра (в зависимости от размера помещения)

  3. Рекомендуется трамбовать керамзит по мере вытягивания, для этого подойдёт штукатурный полутерок или терка.

  4. Для контроля уровня лучше всего использовать лазерный нивелир.

Монтаж элементов пола

Монтаж элементов пола на керамзитовую основу:

Рекомендуется производить монтаж элементов пола от дальней стены относительно входа в помещение, элементы укладываются с лева на право при этом у первого ряда элементов срезается накладной паз.

В целом монтаж можно произвести от любого угла, в обязательном порядке у первого элемента срезаются накладные пазы, прилегающие к стене, у второго паз по длине вдоль стены, по мере укладки элементов нужно наносить клеевой состав (обычно это строительный клей ПВА) последний лист отрезается согласно размеру и если отрезок от укладываемого элемента составляет не менее 30 см то его можно использовать в качестве начала следующего ряда если отрезок меньше 30 см смело разрезайте целый лист на пополам и используйте отрезок в 60 см при монтаже элементов пола следует учитывать что бы поперечные стыки были с разбежкой не менее 30 см

Не забывайте наносить клеевой состав, и после укладки двух рядов скрепите их саморезами по гипсоволокну такие самореза имеют зенковочную головку что при вкручивании позволяет углубить ее на необходимую глубину примерно 1-2 мм не больше следите за этим процессом так как толщина скрепляемого накладного паза всего 10 мм так же не вкручивайте саморезы сильно к краю паза этим вы избежите скола части элемента вкручивайте саморезы отступив от края паза примерно 1,5-2 см

В местах где стена имеет выступ или углубление элемент нужно правильно раскроить при помощи лобзика (пилку лучше использовать по дереву с крупным зубом) вымеряйте углубление или выступ и вырежьте в элементе необходимую конфигурацию учитывая, что зазор возле стены должен составить 5-10 мм

Сколько времени занимает монтаж?

Мастер с опытом может произвести полный монтаж сухой стяжки по типу ОП-131 на керамзитовом слое толщиной до 7 см и общей толщиной стяжки до 9 см за 5-6 часов 20 м2

Какие финишные покрытия можно укладывать?

Можно укладывать сразу:

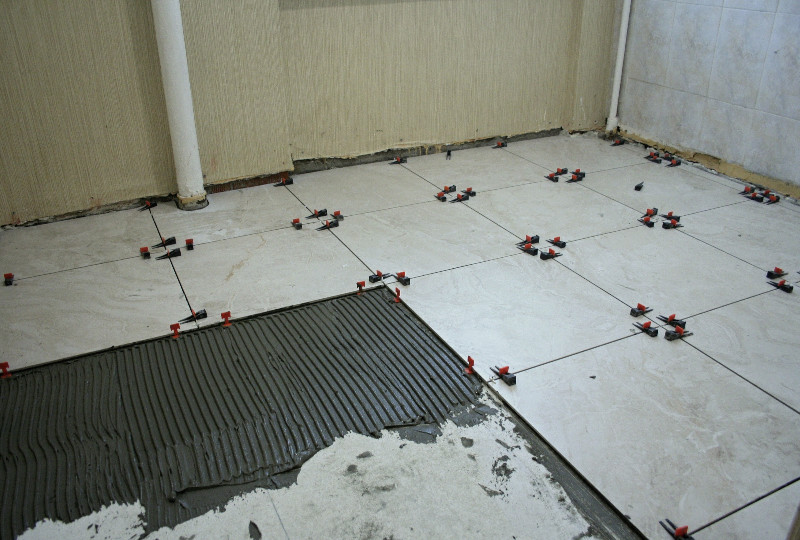

После того как сухая стяжка смонтирована можно приступать к укладке финишного напольного покрытия – ламинат, паркетная доска плавающим способом, керамогранит, керамическую плитку.

Нужно доработать:

При укладке линолеума, ковролина сухую стяжку нужно доработать, в местах вкручивания саморезов, и стыках элементов пола выемки, углубления заполнить шпаклёвочным составом кнауф унифлот, предварительно нанесите грунтовочный слой и дайте ему высохнуть в течении часа.

Для укладки штучного паркета нужно на сухую стяжку уложить откалиброванную влагостойкую фанеру, фанера укладывается только на двух компонентный клей (клей на водной основе для сухой стяжки и фанеры не подойдёт), далее укладывается так же на двух компонентный клей штучный паркет или паркетная доска.

Метод расчёта материалов

Что бы точно рассчитать количество материалов первое посчитайте количество м2 под стяжку, и определите среднюю толщину, для определения толщины отлично подойдёт лазерный нивелир, установите лазерную горизонтальную линию нивелира на высоту от основания в 60 см – например ваше помещение составляет 20м2 в разных местах нужно померить при помощи рулетки расстояние от луча до основания – запишите размеры их должно быть не менее 20 точек (пример: 62-63-62-61 и т. д) найдите высокую точку это может быть высокая точка по плите перекрытия или высокая точка по коммуникациям по полу (электрические провода, трубы и т.п) – (например по гофре электрики у вас получится – 57 см от луча нивелира) и учитывая то что согласно технологии толщина керамзитового слоя над высокой точкой должна быть не менее 2 см то уровень сухой стяжки может быть до керамзитового слоя 55 см от луча, а с элементом пола 53 см

После того как вы высчитали количество м2 под сухую стяжку и высчитали среднюю толщину вы можете воспользоваться калькулятором сухой стяжки на нашем сайте.

ВНИМАНИЕ: определив уровень промерьте проёмы входных дверей должно остаться не менее 207 см от будущего уровня стяжки, померьте уровень относительно входа в квартиру, уровень в сан.узлах и других помещениях. Если вы делаете только одно помещение, то можно полученный результат брать за основу если есть другие помещения, то убедитесь, что выше точки нет.

При полученных результатах что до слоя керамзитовой засыпки получается 55 см мы можем определить примерную среднюю толщину для этого от (пример: 62-63-64-65 и т.д) отнимаем 55 и записываем (пример: 7-8-7-6) это слой засыпки в см в среднем будет 7 см на 1м2 засыпка считается в литрах и учитывая то что 10 литров засыпки хватит на слой 1 см нам потребуется 70 литров на 1м2 или 1400 литров на 20м2

Мешок керамзитовой засыпки составляет 40 литров и тут все просто делим 1400\40= 35 мешков засыпки кнауф на 20 м2 при средней толщине 7 см, но следует учесть уплотнение засыпки по мере вытягивание и добавить 5% обычно этого вполне достаточно поэтому к результату добавим пару мешков итого потребуется 37 мешков керамзитовой засыпки.

Высчитать количество элементов не сложно полезная площадь листа составляет 0,72 м2 поэтому 20\0,72=27,7 листов округляем до 28 и добавляем на подрезку и другой расход не менее также 5% итого нужно заказать 30 элементов.

Улучшение характеристик стяжки

Сухую стяжку можно усилить дополнительным слоем гипсоволокнистого или гипсокартонного листа (рис. 1), тем самым основание пола станет более прочным и повысятся шумоизоляционные характеристики.

На первом (1*) рисунке показано что поверх керамзитового слоя укладывается однослойный гипсоволокнистый лист 10 мм, а поверх него монтируются элементы пола кнауф, такая стяжка будет значительно прочнее.

Так же применение дополнительного слоя необходимо при толщине засыпки более 8 см он может укладываться межслойно, например, слой засыпки лист гвлв и слой засыпки далее элемент пола или по типу конструкции ОП-135 два слоя гипсоволокнистого листа.

Значительно повысить шумоизоляционные характеристики стяжки можно применив в слое такие материалы как минеральную вату высокой плотности (рис.2) с маркировкой ПТ-220, ПТ-250, ПТ-300, или пеноплексовые плиты (рис.3) толщиной от 2 до 5 см соответвенно чем толще, тем выше характеристики шумо и теплоизоляции.

На втором (2*) рисунке показан пример монтажа сухой стяжки с использованием минеральной ваты высокой плотности толщиной 50 мм, она укладывается по слою керамзитовой засыпки, а поверх монтируются элементы сухой стяжки, оптимальным будет если минеральную вату укладывать на предварительно уложенный однослойный лист гвл или влагостойкий гклв.

Но в данной конструкции следует учесть, что её толщина будет значительно больше нежели при устройстве стяжки только на керамзитовом слое толщина которой может быть 4 см, а при дополнительных слоях не менее 9 см.

На третьем (3*) рисунке показан пример монтажа сухой стяжки с использованием пеноплексовых плит, сухая стяжка состоит из керамзитового слоя 60-70 мм, однослойного листа гвлв 10мм, плиты пеноплекс 40 мм и завершает эту конструкцию смонтированные элементы пола 20 мм, такая стяжка будет иметь самые высоки характеристики шумоизоляции.

Монтаж и стоимость материалов для таких вариантов будет значительно дороже, но и результат будет соответствующий.

Как не следует делать сухую стяжку

Сухая стяжка кнауф монтируется только плавающим способом любое скрепление с жёсткими конструкциями чревато деформацией основания в силу того, что элементы пола состоят из гипса и распущенной целлюлозы и при повышении или понижении влажности помещения этот материал имеет свойство небольшого расширения или же сужения.

На первом фото видно, что сухая стяжка смонтирована каркасе из профилей – последствие — это бухтение стяжки (эффект барабана) прогиб листов в местах пустотности.

На втором фото и фото под ним нарушена технология монтажа сухой стяжки первая ошибка установка штукатурных маяков, вторая ошибка элементы пола смонтированы не той стороной, третья ошибка листы уложены без необходимой разбежки в 30 см. Последствия – бухтение стяжки, излом в стыках элементов, прогибы основания.

На следующих фотографиях – не профессиональный подход, нарушение технологии монтажа, не использование подходящего инструмента. Сухая стяжка, собранная подобными способами не пригодна к использованию и ее следует демонтировать, потому как через некоторое время такое основание будет доставлять массу проблем.

Так же частые нарушения – применение керамзита более крупной фракции, использование мокрого керамзита, при большом слое более 7 см не применение укрепляющего слоя гклв или гвлв, монтаж во влажных помещениях без нанесения гидроизляционного слоя рекомендуемой гидроизоляцией кнауф-флехэндихт, монтаж без технологического зазора 5-10 мм вдоль стен и других жёстких конструкций.

На самом деле в сборной сухой стяжке нет ничего сложного просто следует использовать рекомендованные материалы, при монтаже применять подходящий инструмент, монтаж производить согласно инструкции.

Рекомендации

Не следует на сухую стяжку монтировать гипсокартонные или другие перегородки, их следует выполнить до устройства пола по этой технологии.

Теплопроводность керамзита очень низка поэтому для обустройства водяных тёплых полов такой тип стяжки не подходит.

При устройстве сухой стяжки во влажных помещениях следует качественно подготовить основание и обработать эластичной гидроизоляцией кнауф-флехэндихт в 2-3 слоя на основании и в 2-3 слоя по элементам пола – (предварительно следует наносить грунт) – рекомендуется все же во влажных помещениях устраивать цементную стяжку.

Электрика, штукатурные работы, замена труб отопления – (батарей) прокладка других коммуникаций, опрессовка и проверка труб нужно выполнить до устройства сухой стяжки.

Элементы пола рекомендуется уложить на ровное основание в помещении где будет производится монтаж и оставить на сутки, не следует ставить элементы пола в большом количестве вертикально к стене может образоваться изгиб листа тем самым усложнится монтаж.

Если стены имеют значительные неровности лучше отказать от использования кромочной ленты, а оставив зазор вдоль стен (5-10 мм) после усадки пола заполнить швы монтажной пеной (лучше с использованием пистолета).

Бывают случаи, когда в каком-то месте сухой стяжки образовался небольшой прогиб, и при передвижении слышно характерное бухтение, а при нажатии в месте бухтения заметен прогиб листа — это можно устранить, просверлив в элементе пола отверстие диаметром 5 мм, и при помощи монтажной пистолетной пены заполнить пустоту под элементом пола, примерно через 15 минут следует нагрузить это место весом 15-30 кг и оставить на время высыхания пены.

Кромки у элементов пола легко можно удалить при помощи обычного обойного ножа, для этого при помощи ножа сделайте углубление по линии отреза на 2-3 мм и отломите кромку.

Отзывы в интернете

  • Сразу скажу — это решение для нестандартных ситуаций, когда нельзя использовать мокрую стяжку. Но в сравнении с фанерными и дощатыми полами данное решение на голову выше. Сделал в доме с деревянными перекрытиями вместо фанеры.


  • Сами делали. Нужно было чтоб быстро поэтому ее и выбрали. Денег особо не было. Недостатки есть у всего. У нас только в одной комнате косяк по перепаду есть и то проявился после установки шкафа-купе.


  • У нас тоже была сухая стяжка, все отлично, кроме одного момента — нас через год залили. Паркетная доска дыбом встала, вскрывали полы, пытались высушить (летом было дело). в итоге вроде высохло, НО появились земляные блохи. Их травили. В итоге заменяли всю засыпку и клали пол по новой.


  • Я делал, впечатления хорошие. От технологии, предложенной Кнауфом лучше не отступать ни на шаг (в отличие от других Кнауфовских технологий), правда клей я пользовал не Каланок, а КС. Обязательно уплотняйте засыпку в местах примыкания к стенам. Шаг саморезов лучше взять не через 30 см., а поменьше, я крутил через 15 см.
    Без нормального респиратора лучше даже не начинать сыпать керамзит — пыль столбом.
