Параметры отмостки: ширина, толщина, уклон

Отмостка представляет собой горизонтальную ленту, которая устраивается по периметру всего здания. Она выполняет защитную функцию, поэтому должна отвечать некоторым требованиям. В первую очередь это касается ее ширины, толщины и уклона. Также не нужно забывать о том, что отмостка должна плотно прилегать к вертикальным конструкциям здания.

Требования к устройству отмостки согласно строительным нормам

Отмостка необходима для дома, так как она выполняет защитную функцию. Поэтому стоит позаботиться о ее гидроизоляции, утеплении и усилении. Итак, каким требованиям должна отвечать отмостка? Об этом далее.

Толщина и ширина

Согласно СНИП ширина отмостки равняется 1 м. Если основание представлено глинистыми грунтами (т.е. сильно пучинистыми), то необходимо сделать увеличенную толщину песчаной подушки до 30 см.

При этом стоит обратить внимание на свес крыши. Так, ширина отмостки должна на 20 см превышать свес крыши.

Средняя толщина бетонной отмостки должна быть 100 мм.

Устройство отмостки

Прежде всего, производится разработка почвенно-растительного слоя. Дно траншеи устилается слоем щебня и песка. Такая подушка поддается трамбовке. Ее толщина должна составлять 15 см. После этого в траншею укладывается тепло- и гидроизоляционный слой.

Отмостка должна возвышаться над землей на 5 см. Если же лента по периметру дома будет использоваться в качестве пешеходной дорожки, то требования к ней значительно повышаются. Так, она должна обладать высокой прочностью и быть несколько шире, что обеспечит комфортное передвижение по ней.

Уклон отмостки

Согласно строительным нормам, уклон отмостки должен составлять от 1% до 10% в направлении от здания. Иными словами, если речь идет о конструкции шириной в 1 м, то ее уклон составляет от 1 до 10 см.

Но, при этом не нужно усердствовать. Уклон не должен превышать 10 см на 1 м ширины. Иначе вода будет стекать на большой скорости, что в результате приведет к разрушению края отмостки. Чтобы избежать этого, на границе защитной полосы устраивают желоба, которые обеспечат отвод стекающей воды, и тем самым защитят отмостку от разрушения.

Из чего делают отмостку

Итак, с конструктивными особенностями отмостки предельно ясно. Теперь рассмотрим методы ее устройства, и начать стоит из материалов. Как уже было сказано, отмостка используется для того, чтобы защитить конструктивные элементы сооружения от влаги. Помимо этого, отмостка может использоваться в качестве пешеходной дорожки. В данном случае все будет зависеть от того, из какого материала она будет устроена. Для этого используется бетон, тротуарную плитка, асфальт и другие строительные материалы.

В последнее время особой популярностью пользуется мембрана ПВП. Несмотря на новизну данной технологии, материал очень хорошо зарекомендовал себя в обустройстве скрытой отмостки . При использовании данного варианта стоит учитывать, что здесь исключается обустройство пешеходной дорожки. Мембрана укладывается на определенной глубине, а газон подводится непосредственно к стенам здания.

Что касается тротуарной плитки, то она идеально впишется в ландшафт загородного дома. Такие же материалы, как бетон и асфальт имеют неэстетичный внешний вид, что может негативно сказаться на внешнем виде приусадебного участка. Но, помимо этого, они имеют и некоторые преимущества, основными из которых является экономичность и простота в устройстве.

Что стоит учесть при обустройстве отмостки?

При устройстве отмостки могут возникнуть некоторые проблемы. Любые ошибки могут снизить прочность отмостки и привести к ее скорому разрушению.

Среди распространенных ошибок можно выделить:

• Жесткое соединение отмостки со стенами. На пучинистых грунтах риск разрушения и поднимания ленты очень высок. В период оттаивания почвы под ней могут образоваться пустоты, в которые в результате будет скапливаться вода. Это все снижает прочность и долговечность отмостки. Чтобы избежать этого, между лентой и стеной укладывается демпферная лента или полиуретановый герметик.
• Отсутствие поперечных деформационных швов. В зимне-весенний период происходят подвижки грунта. И это приводит к трещинам в отмостке.

Устройство бетонной отмостки

Чаще всего для устройства отмостки используют бетон. Этот вариант очень прост в обустройстве и не требует значительных финансовых вложений. Справиться с такой задачей сможет даже новичок. Работы проводятся в такой последовательности:

• Разметка придомовой территории. Прежде всего, стоит отметить ширину защитной линии и в выбранных точках вбить колышки. Между ними натягивается нитка, что позволяет наметить прямую линию.
• Снять почву по всей площади будущей отмостки. При этом стоит учитывать глубину «корыта» согласно проведенным расчетам. Зачастую этот параметр составляет 25 см. Здесь не учитывается толщина отделочного материала.
• Если на дне траншеи есть корни растений, то их обрабатывают специальными гербицидами. Это позволит предотвратить разрастание корней, которые могут нарушить целостность конструкции.
• Собрать опалубку. Для сооружения щитов используют необразную доску, толщина которой не должна быть меньше 2 см. Готовые щиты устанавливаются по внешней границе по периметру траншеи.
• В траншею укладывается подушка из выбранного материала. Чаще всего в качестве базового выравнивающего материала используют песок. Его толщина должна составлять не меньше 5 см.
• Уложить каркас из арматуры и провести заливку бетона до выбранного уровня.

Соблюдая такую последовательность, каждый сможет создать прочную отмостку, которая на протяжении длительного времени будет защищать строение от атмосферных осадков.

После устройства отмостки, можно заняться бетонированием входной лестницы. А заказать ограждения для лестниц и входных групп можно в компании «БестПерила» в г. Москва.

Admin

Привет. Это я написала и адаптировала большинство статей и инструкций на этом сайте. Если есть желание пообщаться или задать вопрос лично, вот мои контакты для связи. https://vk.com/id484816322 @Galinarad

Параметры отмостки: ширина, толщина, уклон : 1 комментарий

Уклон отмостки согласно СП должен быть не меньше 10 промилле от сооружения. Иными словами величина уклона равна 10 мм на 1 м ширины. Для обеспечения эффективного отведения поверхностных вод от здания уклон повышают до 20-30 мм на 1 м ширины.

Источник статьи: http://www. bazaznaniyst.ru/parametry-otmostki-shirina-tolshhina-uklon/

Выбор размеров отмостки: ширина, толщина и уклон

Отмостка – это элемент здания, благодаря которому снижается нагрузка на гидроизоляцию фундамента. Она отводит воду за пределы периметра здания, чем спасает опорные части дома от подтопления дождевой или талой водой в особо опасные весенний и осенний периоды. Как и к любому конструктивному элементу, к ней предъявляются особые требования, которые необходимо соблюдать. Особенно важна ширина отмостки, но нужно уделить внимание и другим геометрическим размерам. Рассмотрим, какой должна быть отмостка вокруг дома.

Материалы для изготовления и назначение отмостки

Элемент предназначен для того, чтобы отводить лишнюю влагу за периметр дома. Это позволяет уменьшить количество воды в непосредственной близости от фундамента и предотвратить преждевременный выход гидроизоляции из строя. Ремонт или усиление фундамента – сложная задача, которая потребует терпения и финансовых затрат, поэтому важно уделить особое внимание профилактике разрушения конструкции.

Кроме основной функции, отмостка вокруг дома может стать удобной дорожкой, позволяющей обеспечить передвижение по участку, и декоративным элементом дома. Все зависит от того, из каких материалов она изготовлена:

• бетон;
• асфальт;
• тротуарная плитка;
• булыжник;
• глина с защитным покрытием сверху.

Еще одним вариантом могут стать современные мембраны ПВП. Но здесь важно помнить, что при этом вокруг дома не будет дорожки, кроме того, элемент не будет выполнять декоративную функцию. В рассматриваемом случае мембрана укладывается на некотором расстоянии от поверхности земли, а газон доводится прямо до стен здания.

Отмостка из тротуарной плитки, булыжника или глины может отлично вписаться в дизайн сада или дачного участка. Бетонной или асфальтовой конструкцией намного сложнее это сделать, поскольку их внешний вид оставляет желать лучшего. Но зато бетон или асфальт не потребуют больших финансовых затрат и достаточно просты в изготовлении.

Владелец дома вправе сам решать, какой тип отмостки ему выбрать, но для любого из них важно соблюдать определенные правила.

Эти требования позволят обеспечить надежность гидроизоляции и обеспечат нормальный отвод воды от периметра дома.

Ширина конструкции

Один из важнейших критериев. В большую сторону здесь размер не ограничивается. Нужно только учитывать эстетические пожелания, например, если владелец дома решил, что ему нужно сделать широкую пешеходную зону вокруг строения. При этом лучше выбрать материал для изготовления, который обеспечит привлекательный внешний вид.

Минимальный отступ от проекции карниза

Ширина не зависит от материала, минимальное ее значение должно определяться исходя из характеристик грунта основания и вылета карниза крыши. Карниз учитывается для того, чтобы влага с крыши падала на отмостку и отводилась ею. По нормативам ширина отмостки должна быть такой, чтобы при построении проекции карниза на поверхность земли, она была шире минимум на 200 мм. Именно такой размер обеспечит надежную работу конструкции и предотвратит подтопление. Отмостка, совпадающая с выступом кровли, или имеющая ширину меньше, чем его проекция, не допускается, поскольку такой элемент не сможет полноценно отводить поступающую на поверхность земли влагу.

Далее необходимо определиться с типами грунта. Если основание под дом имеет достаточную прочность и представлено в основном крупнообломочными грунтами или песками средней и крупной фракции, то можно принимать при проектировании в качестве минимального размера 80 см.

Если грунты на участке слабые, склонные к морозному пучению и насыщены водой, 80 см может быть недостаточно. Здесь минимальное значение составляет 90-100 см. Чаще всего в строительстве пользуются одной универсальной шириной отмостки вокруг дома – 1 метр. Это позволяет предотвратить излишнее увлажнение почвы в непосредственной близости с фундаментами.

Таким образом, требуется запомнить две цифры: 80 см для устойчивых грунтов, 90 см для слабых оснований. Максимальная ширина, как уже говорилось ранее, не ограничена. В этом случае, чем шире будет отмостка, тем надежнее она защитит фундаменты. Но важно не переусердствовать. Слишком широкая полоса по периметру здания будет смотреться нелепо (особенно если дом небольшой) и потребует больше затрат.

Важно, чтобы элемент гармонично завершил фасад, учитывая при этом минимальные значения ширины.

Другие геометрические размеры

Помимо ширины конструкции, важно обеспечить соответствие по другим параметрам. К ним относятся:

Устройство отмостки с тротуарной плиткой

• уклон;
• толщина отмостки.

Толщина

При работе со штучными материалами для изготовления все достаточно просто. Толщина при этом включает в себя все слои конструкции, важно учесть:

• подсыпку из песка средней или крупной фракции, толщина которой во многом зависит от типа основания, но в качестве среднего значения можно принять 300 мм;
• подсыпку из щебня, толщина которой в среднем также принимается 300 мм;
• толщина подсыпки, на которую укладывается штучный материал, составляет примерно 70-100 мм;
• толщина материала отмостки.

Последняя величина зависит от выбранного типа покрытия. Например, при использовании булыжника сложно назвать точное значение, поскольку камни могут быть разной формы и величины. При использовании тротуарной плитки все проще – высота указывается производителем.

Для устройства пешеходной дорожки нет необходимости в использовании слишком толстых элементов. Нагрузка на покрытие невелика, поэтому будет достаточно плитки толщиной 25-30 мм. При возможности движения по дорожке автомобильного транспорта этот размер лучше увеличить до 40 мм. Использование большей толщины для собственного участка экономически не обосновано.

Высота для глиняной отмостки составляет примерно 150-200 мм. Также из глины нередко делают замок при использовании штучных материалов, толщину этого замка также важно учесть. При применении асфальта или бетона нужно ориентироваться на толщину 100 мм в самой тонкой части. Для обеспечения уклона толщина такой отмостки меняется. Это важное отличие, например, от тротуарной плитки, при использовании которой необходимая высота подъема обеспечена уклоном песчаной подсыпки. При использовании бетонной отмостки размер по внешнему краю принимается равным 100 мм (при небольшой нагрузке на конструкцию), а толщина у стен здания вычисляется в зависимости от принятого уклона.

Угол наклона

Крайне важная характеристика. Именно от ее зависит нормальная работа элемента. Если уклон отмостки будет недостаточным, то вода задержится на поверхности отмостки и получит возможность просочиться сквозь нее, разрушая как отмостку, так и фундамент дома. Минимальное значение уклона принимается в зависимости от типа материалов.

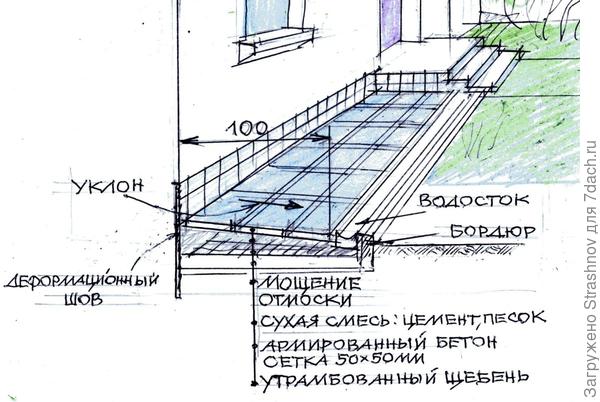

Устройство и размеры различных отмосток

• элемент из глины, бетона, асфальта – 3-5%;
• булыжник, тротуарная плитка – 5%.

Как видно из сказанного, достаточно запомнить одно значение – 5%, чтобы не ошибиться в любом случае. Указанный выше уклон – минимальная величина, принимать большие допускается. Чем круче отмостка из бетона или штучных материалов, тем быстрее по ней сбежит вода и тем меньше вероятность, что она просочится к фундаменту.

Важно разобраться, что означает указанная выше величина. Например, уклон отмостки для бетонной конструкции 5% обозначает, что на каждый метр ширины приходится изменение в 5 см по высоте. При этом нужно помнить о минимальной толщине слоя бетона, так, для бетонной конструкции можно привести следующие оптимальные значения:

• ширина – 100 см;
• уклон – 5%;
• толщина по наружному краю – 100 мм;
• толщина у стен дома (с учетом уклона) – 150 см.

Также важно обеспечить деформационный шов – расстояние от отмостки вокруг дома до его стен. Это нужно, чтобы конструкция не трескалась из-за различий в скорости усадки элементов с разной массой.

При изготовлении гидроизоляционного барьера вокруг дома из бетона, глины или штучных материалов важно помнить о приведенных выше требованиях к геометрии, тогда отмостка прослужит долго и обеспечит надежную защиту несущих конструкций здания.

Источник статьи: http://domzastroika.ru/foundation/pravilnye-razmery-otmostki.html

Как не допустить ошибок при устройстве отмостки. Рассказывают специалисты «ПЕНОПЛЭКС» » Вcероссийский отраслевой интернет-журнал «Строительство.RU»

Весна — начало активного строительства загородного жилья и важно продумать все детали предстоящих работ. Устройству отмостки часто не придают большого значения, а это конструкция, которая защищает фундамент и цоколь от дождевых и талых вод.

Сначала следует определиться, какой тип отмостки предпочтителен: жесткая и мягкая. Разница типов заключается в финишном слое отмостки: в первом случае применяется покрытие из асфальта или бетона, во втором — гравий, тротуарная плитка или газон.

Расскажем о наиболее распространенных ошибках при устройстве отмосток и способах их избежать.

Ошибка 1. Ширина отмостки меньше необходимого размера.

Отмостку следует выполнить шире размера выступа карниза на 30-40 см. Обычно ширина отмостки составляет около 1-го метра, что позволяет избежать попадания дождевой воды в открытый грунт, а также удобно для прохода человека вокруг дома. В противном случае, влага проникает в конструкцию фундамента и может привести к возникновению трещин, вплоть до его полного разрушения.

Ошибка 2. Отмостка выполнена без уклона.

Отмостку необходимо выполнять с уклоном от 1 до 10%. Например, ширина отмостки планируется 1 метр, тогда уклон должен составлять 10% или 10 см по высоте. Отсутствие уклона отмостки может привести к тому, что дождевая и талая вода будет скапливаться у основания фундамента, трещинам и разрушениям фундаментной конструкции.

Ошибка 3. Отмостку не утеплили.

При отрицательной температуре воздуха в пучинистых грунтах возникает морозное пучение. В результате этого явления возможны деформации и разрушение фундамента дома. Чтобы этого не произошло, отмостку утепляют. Для этого необходимо создать теплоизоляционную юбку по периметру дома — горизонтальный слой из теплоизоляции ПЕНОПЛЭКС ФУНДАМЕНТ^®. Доказанные характеристики этого материала: практически нулевое водопоглощение, высокая прочность, биостойкость — не подвержен воздействию никаких микроорганизмов, плесени и грибам, низкая теплопроводность, неизменность технических свойств на протяжении всего срока эксплуатации — более 50 лет.

Ошибка 4. Нарушения при производстве бетонных работ устройства жесткой отмостки.

Избежать появление трещин на финишном слое отмостки и проникновения влаги к фундаменту дома помогут соблюдение пропорций и последовательности смешивания бетонной смеси, устройство компенсационных швов, качественное уплотнение и создание уклона.

Ошибка 5. Мягкая отмостка пропускает воду.

В этом случае необходимо предусмотреть качественную гидроизоляцию из современного материала — дренажно-защитной профилированной мембраны PLASTGUARD. Компанией «ПЕНОПЛЭКС» выпускается мембрана марки PLASTGUARD GEO, с закрепленным поверх конусов слоем геотекстиля. Мембрана типа GEO осуществляет дренаж и первичный водоотвод — влага будет попадать в дренажную систему, проходя между выступами и не допустит контакта дождевой и талой воды с фундаментом.

Оставив заявку на: [email protected] или воспользовавшись формой обратной связи на: www.penoplex.ru, можно получить техническую консультацию по устройству отмостки. А материалы компании «ПЕНОПЛЭКС» обеспечат надежную, качественную и долговечную работу фундаментных конструкций и всего дома.
