Нормы установки коаксиального дымохода: требования и правила

Выбор оптимального дымохода для газового котла – непростая, но вполне реализуемая задача. Ведь хочется, чтобы это была предельно простая в монтаже и эксплуатации конструкция, да еще и с высоким КПД. Всем требованиям отвечает коаксиальный тип, установка которого может стать некой «загвоздкой». Согласны?

Мы поможем разобраться в достаточно сложных вопросах. Предоставляем посетителям сайта обширную информацию о правилах сооружения коаксиального дымоотвода, о подборе и обустройстве оптимального варианта. У нас вы найдете ценные советы по декорированию участков каналов, проложенных внутри домов.

В предложенной нами статье подробно описаны нормы установки коаксиального дымохода. Приведены полезные схемы для его грамотной сборки и монтажа. Информацию подтверждают и дополняют фото-подборки и видео-руководства.

Содержание статьи:

• Принцип работы и устройство
• Особенности монтажа коаксиальных дымоходов
  • Основные требования к установке
  • Проблема неправильного уклона
  • Основы выбора горизонтального или вертикального типа
  • Устройство хорошей вентиляции
• Выводы и полезное видео по теме

Принцип работы и устройство

В семействе устройств для отведения продуктов сгорания коаксиальный дымоход стоит особняком. Эта современная конструкция гораздо эффективнее и безопаснее, чем обычная дымоходная труба. Такая система идеально подходит для котлов с закрытой камерой сгорания.

Чтобы сделать коаксиальный дымоход, необходимо взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Еще нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками таким образом, чтобы центральные оси обеих труб совпадали. Ну вот, коаксиальный дымоход готов.

На практике такую конструкцию, разумеется, проще и надежнее купить, чем сделать. Стоимость коаксиального дымохода будет повыше, чем цена обыкновенной трубы из нержавеющей стали, но расходы окупятся в полной мере.

Галерея изображений

Фото из

Использование коаксиального дымохода позволяет выводить продукты сгорания через фасад дома, нет необходимости устанавливать 5 м вертикальной дымовой трубы

Сборку дымохода коаксиального типа можно провести собственными руками, по стоимости это наиболее дешевый способ устройства дымовой трубы

Круглые в сечении и гладкие внутри коаксиальные трубы лучше всех выводят дымовые образования котлов и печей на твердом и жидком топливе, считаются идеальными для работы с газовым оборудованием

Кроме горизонтальных схем установки коаксиальных труб активно применяются вертикальные, потому что при эксплуатации не сжигается кислород в помещении

Монтаж дымохода следует выполнять в соответствии с инструкцией изготовителя. К примеру, в сторону оголовка трубы должен соблюдаться уклон в 1 см на 1 м, чтобы назад не стекал конденсат

Коаксиальные системы выпускают в утепленном варианте и в модификациях без утепления. При использовании утепленных элементов дымоход можно вывести над кровлей и проложить большую часть трубы параллельно фасаду

Длину горизонтальной части системы ограничивают указания производителя. Обычно она не может превышать 3 — 4 м

Из-за сбрасываемого в атмосферу дыма коаксиальный дымоход нельзя устанавливать ближе чем на 1 м под окнами. Исключение — вентиляционные окна фронтонов

Коаксиальный дымоход на бревенчатом фронтоне

Доступный по цене и схеме реализации вариант

Установка в паре с оборудованием любого типа

Вертикальные варианты коаксиальных конструкций

Ошибки в установке горизонтальной трубы

Утепленные модификации труб

Длина горизонтальных участков

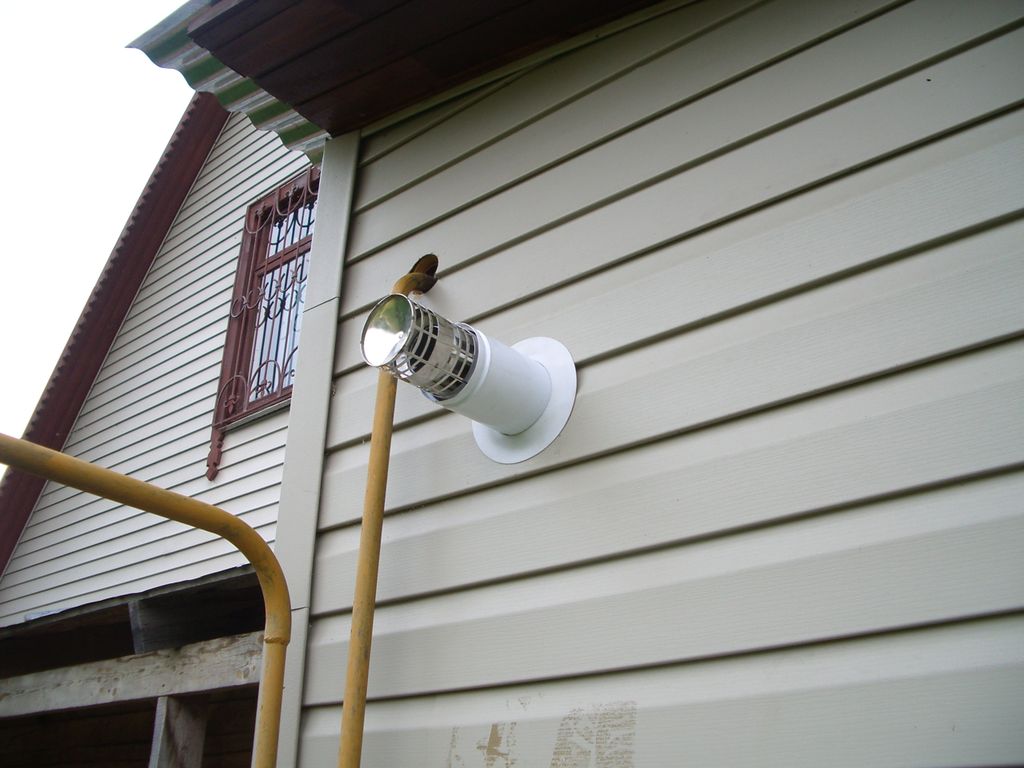

Вывод коаксиального патрубка на фронтоне

Двойная труба необходима для одновременного выполнения двух функций. По внутренней узкой трубе из топки котла отводятся продукты сгорания. А через просвет между внутренней и внешней трубой в камеру сгорания поступает воздух, т.е. кислород, необходимый для горения топлива.

Такое решение имеет целый ряд преимуществ. Альтернативой коаксиальному дымоходу является традиционный дымоход в сочетании с принудительным нагнетанием воздуха в камеру сгорания.

В этом случае воздух обычно забирается из помещения, в котором установлен котел. Коаксиальный же дымоход позволяет брать воздух с улицы и подавать его непосредственно в топку.

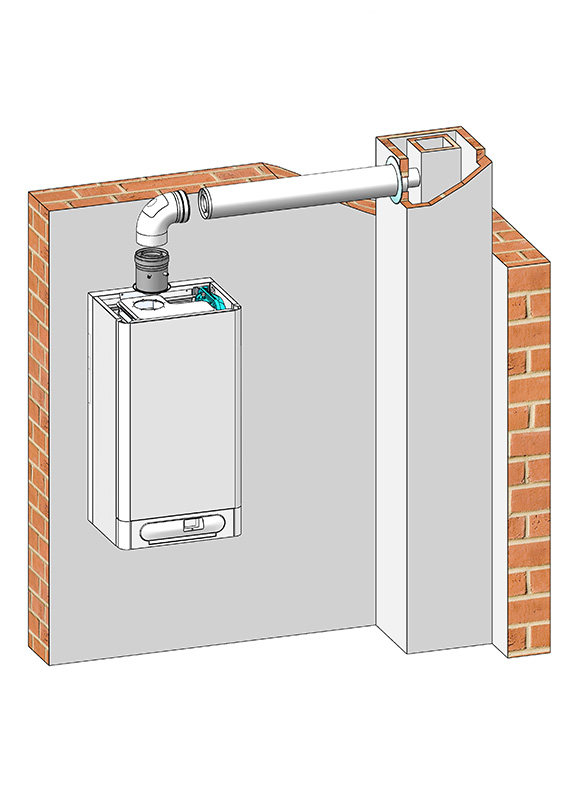

На схеме изображен общий принцип работы коаксиального дымохода, а также его устройство по сравнению с традиционной дымоходной трубой (+)

Что происходит в таком дымоходе во время работы котла? Горячие продукты сгорания движутся по внутренней трубе наружу, а в обратном направлении идет параллельный поток свежего холодного воздуха. В результате происходит совершенно естественный теплообмен: горячий газы отдают тепло соседнему холодному потоку.

Воздух поступает в камеру сгорания уже в подогретом состоянии, что повышает общий КПД котла, ведь не нужно тратить драгоценные килоджоули на подогрев воздушных масс. При этом температура наружной поверхности коаксиального дымохода заметно ниже, чем при использовании стандартной дымоходной трубы. Это обстоятельство и делает конструкцию более безопасной.

Еще одно преимущество коаксиального дымохода — более простой , потому что не придется устанавливать систему . Кроме того, к этим конструкциям предъявляются иные требования, чем к . В результате система удаления продуктов сгорания занимает меньше места.

На наружной стороне здания труба коаксиального дымохода смотрится гораздо лаконичнее и занимает меньше места, чем при наружном монтаже традиционного дымохода

Коаксиальные дымоходы универсальны, их можно устанавливать и с газовыми котлами, и с устройствами, работающими на жидком или твердом топливе. В продаже имеются дымоходы с различным диаметром, что позволяет подобрать подходящие трубы для конкретного котла.

Монтаж традиционного дымохода в уже построенном здании — задача довольно сложная. Если не была предусмотрена при проектировании, приходится проходить перекрытия и кровлю или выводить дымоход наружу.

Громоздкое сооружение может создать проблемы как внутри здания, так и снаружи. Но коаксиальные конструкции проще и компактнее. Вывод такого дымохода на наружную стену выглядит лаконично, он не испортит внешний вид дома.

Особенности монтажа коаксиальных дымоходов

Дымоходы этого типа могут быть установлены горизонтально или вертикально. Предпочтительнее первый вариант, который считается более простым и занимает меньше пространства. При этом следует соблюдать ряд требований:

• расстояние от трубы до уровня земли по наружной стороне дома должно составлять не менее 2 м;
• труба должна находиться не менее, чем в половине метра по горизонтали от окон, дверей, вентиляционных отверстий и т.п.;
• такое же расстояние до этих объектов следует выдержать и по вертикали;
• если над вентиляционным каналом расположено окно, расстояние до его нижнего края должно составлять не менее одного метра;
• свободное пространство перед коаксиальной трубой должно составлять не менее полутора метров, т. е. рядом не должно быть стен, заборов, столбов и других подобных препятствий;
• если отсутствует специальное устройство для сбора конденсата, то трубу коаксиального дымохода следует разместить под уклоном к земле;
• размер такого уклона может варьироваться в пределах 3-12 градусов;
• не допускается выведение дымоходного канала не на улицу, а в другое помещение или сооружение: подъезд, подвал, тоннель, арку и т.п.;
• расстояние не менее 20 см следует выдержать между элементами дымохода и газовыми трубами, если они проходят рядом.

Отдельно стоит рассмотреть ситуацию, когда выход трубы коаксиального дымохода расположен под балконом или каким-нибудь навесом. Это вполне допустимая ситуация, но при этом необходимо учесть следующий момент.

Нужно мысленно провести окружность в плоскости, перпендикулярной стене. Центром окружности станет место соединения навеса и стены, а радиусом — длина навеса или балкона.

Труба дымохода должна выступать за пределы этой условной границы. Получается, что чем ближе к навесу находится отверстие для дымохода, тем длиннее должна быть наружная часть трубы.

На этой схеме наглядно продемонстрированы основные требования к размещению коаксиального дымохода относительно различных объектов, расположенных рядом с ним (+)

Считается, что длина коаксиального дымохода при использовании горизонтальной схемы монтажа не может быть более, чем три метра. Это общее правило, из которого существуют исключения. Например, некоторые модели дымоходов Ferroli могут иметь длину четыре или пять метров.

Набор материалов для монтажа коаксиального дымохода зависит от типа его расположения, но в целом список элементов может выглядеть следующим образом:

• собственно трубы дымохода;
• переходник для соединения котла с дымоходной конструкцией;
• колено, тройник и т.п.;
• обжимные хомуты для надежного соединения элементов.

Обычно комплект поставки коаксиального дымохода включает все необходимые для его монтажа элементы. Чтобы провести трубу через стену, перекрытие или крышу, необходимо использовать огнестойкие прокладки. Они позволят предотвратить перегрев и возгорание окружающих дымоход материалов.

На этой схеме продемонстрированы отдельные элементы коаксиального дымохода. Если трубу необходимо нарастить, следует заказать дополнительные детали промышленного производства (+)

Вот один из вариантов: в стене делают отверстие и вставляют в него гильзу из асбоцементной трубы. Затем пространство между поверхностью коаксиальной трубы и гильзой заполняют асбестовым шнуром. Все элементы коаксиального дымохода должны быть изготовлены в промышленных условиях и соответствовать установленным стандартам.

Не рекомендуется использовать самодельные конструкции даже для переходника. Некоторые самодеятельные мастера пытаются нарастить длину труб, используя уплотняющую ленту и . Но этот вариант не выдерживает никакой критики с точки зрения безопасности.

Основные требования к установке

Тип установки — горизонтальный или вертикальный — зависит от особенностей помещения, в котором будет размещен котел. В пространстве между котлом и стеной, в которую будет выведен коаксиальный дымоход, не должно быть никаких посторонних предметов, это важное требование безопасности.

При этом место выхода трубы дымохода из стены и патрубок котла, к которому ее подключают, должно разделять не менее 1,5 м по вертикали. Труба также должна иметь небольшой уклон — около 3 градусов, чтобы обеспечить отток сконденсировавшейся на поверхности коммуникаций влаги.

Пространство между котлом и стеной, в которую выведен коаксиальный дымоход, не должно быть загромождено никакими посторонними предметами

Следующий важный параметр — диаметр трубы и патрубка котла. По размерам они должны совпадать. Ни в коем случае не допускается установка трубы, диаметр которой уже, чем размеры отводящего патрубка нагревательного прибора.

Перед началом монтажа следует внимательно изучить технический паспорт и , чтобы убедиться, что размеры патрубка и дымохода соответствуют установленным нормам. Патрубок котла может располагаться сверху или сбоку. Считается, что верхнее расположение патрубка упрощает монтаж.

Размеры патрубка котла для дымохода, переходника и коаксиальной трубы должны соответствовать друг другу. Использование трубы меньшего диаметра недопустимо

Для присоединения трубы дымохода обычно используют переходник в виде тройника, колена или отрезка обычной трубы. При этом внутри переходника не должно быть никаких препятствий для продвижения газовых и воздушных масс.

Если длину коаксиальной трубы приходится наращивать, следует позаботиться о герметичности соединения. Для этого используют обжимные хомуты. Подобным же образом соединяют переходники, колена и другие элементы дымохода.

Отдельные элементы коаксиального дымохода вставляют друг в друга таким образом, чтобы не создавать препятствий для перемещения воздуха и продуктов сгорания. Места соединения жестко фиксируются хомутами (+)

Не рекомендуется выполнять конструкцию, которая включает более двух колен. Общая длина коаксиального дымохода, состоящего из нескольких разнонаправленных участков должна составлять не более трех метров.

В ходе монтажа коаксиального дымохода его нижние элементы вставляют в верхние и . Такой способ соединения позволяет обеспечить хорошую тягу. Отдельные элементы должны входить друг в друга на глубину не менее половины диаметра конструкции в соответствии с требованиями к коаксиальным дымоходам.

Для надежности место выхода трубы из наружной стены задувают монтажной пеной. Сверху устанавливают специальные декоративные решетки, чтобы место монтажа выглядело привлекательно. Решетку можно приклеить подходящим клеевым составом, например, жидкими гвоздями.

Часть коаксиальной дымовой трубы, проложенную внутри помещения, можно замаскировать, например, с использованием короба из гипсокартона:

Галерея изображений

Фото из

Для того чтобы скрыть прокладку внутренней части коаксиальной трубы, сооружается короб из гипсокартона. Для его монтажа устанавливаются направляющие CD

Перед зашивкой каркаса зазоры в отверстие, через которое коаксиальная труба выходит на улицу, следует запенить монтажной пеной. Раствор не применяют, т.к. труба при работе слегка вибрирует

Сначала зашивают часть каркаса, прилегающую к стене, которая маскирует основание конструкции

Устанавливают внешнюю часть гипсокартонного короба непосредственно над трубой. Швы и точки крепления обрабатывают грунтом перед отделкой стены

Шаг 1: Устройство каркаса для масировки

Шаг 2: Запенивание отверстия в проходе через стену

Шаг 3: Зашивка нижнего яруса каркаса

Шаг 4: Установка короба над коаксиальной трубой

Проблема неправильного уклона

По поводу уклона трубы коаксиального дымохода может возникнуть вопрос: куда именно он должен быть направлен? Одни специалисты утверждают, что конденсат должен стекать в сторону котла. По мнению других мастеров, уклон нужно делать в обратную сторону, чтобы влага стекала по трубе на землю. В обоих случаях приводят резонные аргументы.

Вполне логичным выглядит вариант, при котором капельки конденсата перемещаются как можно дальше от котла. Топка защищена от ненужной влаги, которая остается за пределами дома и естественным образом растворяется в окружающей среде. Все выглядит именно так до тех пор, пока температура окружающего воздуха не опускается ниже нуля.

Обледение трубы коаксиального дымохода — естественное, но опасное явление. Ледяные отложения препятствуют удалению продуктов сгорания и поступлению в топку свежего воздуха

При наступлении морозов на коаксиальной трубе, установленной с уклоном к земле, капельки конденсата замерзают, образуя ледяную корку. Обледенение может наблюдаться как на наружной части дымохода, так и в пространстве между двумя трубами коаксиальной конструкции.

Это происходит, потому что температура внешнего контура дымохода этого типа невысока, ее недостаточно для того, чтобы быстро растопить наледь. В результате ледяные отложения создают препятствия для нормального поступления воздуха в топку, а также для эффективного удаления продуктов сгорания.

А это снижает эффективность работы устройства. Длительная работа котла при обледеневшем коаксиальном дымоходе может даже привести к существенным поломкам оборудования. Получается, что в теплых регионах, где даже зимой морозов практически не бывает, коаксиальный дымоход можно установить с уклоном к земле.

Во всех же остальных случаях рекомендуется сделать уклон трубы по направлению к котлу, что обычно соответствует рекомендациям производителей этих конструкций. Что же делать с конденсатом, который при такой установке будет стекать к отопительному прибору?

Все просто, необходимо установить и использовать специальную емкость для сбора конденсата. Такой конденсатосборник — небольшое устройство, которое справляется со своими задачами вполне удовлетворительно. Частично проблему промерзания дымохода можно решить с помощью его утепления, но стопроцентных гарантий эта мера не дает.

Эта схема демонстрирует устройство специального элемента — сборника для конденсата. Он улавливает капельки влаги, стекающие по коаксиальной трубе к котлу, и защищает оборудование от коррозии

Некоторые умельцы считают, что предотвратить замерзание конденсата в коаксиальном дымоходе с уклоном к земле можно, если укоротить внутреннюю трубу, однако специалисты не рекомендуют самостоятельно изменять конструкцию.

По вопросу обледенения коаксиального дымохода также существует еще одно интересное мнение: чем больше диаметр трубы, тем ниже вероятность замерзания конденсата. Пока умельцы ломали копья, обсуждая оптимальный уклон коаксиального дымохода, производители позаботились о создании специального комплекта.

Чтобы предотвратить обледение коаксиального дымохода, рекомендуется использовать специальную модель с оголовком против обледенения. Забор воздуха в такую трубу осуществляется через отверстия на ее нижней стороне

Такая конструкция устойчива к обледенению и рассчитана на эксплуатацию в условиях суровой российской зимы. Это устройство снабжено удлиняющей насадкой для газоотводящей (т.е. внутренней) трубы. Внутри насадки установлена узкая защитная спираль. При этом отверстия для забора воздуха по краю наружной трубы расположены снизу.

Основы выбора горизонтального или вертикального типа

Выполнить все требования, предъявляемые к горизонтальному монтажу коаксиального дымохода, не всегда возможно. С трудностями можно столкнуться, если помещение, где установлен котел, очень маленькое. Проблемной может оказаться и наружная сторона здания. Например, при наличии окон, близко расположенных друг к другу.

При необходимости коаксиальный дымоход можно вывести вертикально через наклонную или плоскую кровлю с использованием соответствующих погодных насадок. Длина такого дымохода зависит от мощности подключенного к нему котла (+)

Бывает и так, что расстояние до соседних зданий слишком маленькое, чтобы обеспечить нормальную тягу коаксиального дымохода. Если соблюсти все условия при горизонтальном монтаже конструкции не удается, следует отдать предпочтение вертикальной установке, т.е. вывести трубу через крышу.

При вертикальном монтаже коаксиального дымохода, как и при , используются кронштейны. Они позволяют удерживать конструкцию в правильном положении и на расстоянии от стен.

При выводе коаксиального дымохода через кровельный пирог следует особое внимание уделять вопросам пожарной безопасности. Здесь следует использовать изолирующие патрубки, а также рекомендовано применение изоляции, устойчивой к огню.

Также используют защитные кожухи, чтобы изолировать дымоход от контакта с другими предметами и материалами. Между коаксиальной трубой и участком перекрытия следует оставить небольшой воздушный зазор, но кровлю в месте выхода трубы заделывают очень тщательно. Место стыка трубы и кровли накрывают плотным защитным кожухом.

Устройство хорошей вентиляции

Может показаться, что нагревательный прибор с закрытой камерой сгорания и наличие коаксиального дымохода избавляет владельцев дома от необходимости обеспечивать котельную нормальной вентиляцией. Действительно, воздух в топку поступает снаружи, а продукты сгорания удаляются по надежному герметичному каналу.

Однако необходимость вентилировать помещение, в котором установлен котел, все же необходимо. Для начала, нормальный воздухообмен позволит поддерживать оптимальный уровень влажности в комнате, что препятствует развитию коррозионных процессов и защищает корпус оборудования от разрушения.

А еще следует учесть, что любая система может со временем выйти из строя. Если в котельной налажена , то в случае поломки небольшое количество угарного газа будет удаляться из помещения естественным путем. В результате риск случайного отравления угарным газом становится значительно ниже.

Выводы и полезное видео по теме

Видео #1. Устройство коаксиального дымохода, принцип его работы и особенности монтажа представлены в следующем видеоматериале:

Видео #2. Здесь подробно показана комплектация коаксиального дымохода промышленного производства:

Видео #3. Обзор коаксиального комплекта с защитой от обледенения:

Коаксиальный дымоход — удобное и простое в монтаже устройство, которое может заметно улучшить жизнь в доме. Но чтобы такой дымоход функционировал эффективно, важно соблюдать нормы и требования при его установке.

Появились вопросы в ходе ознакомления с материалом, нашли недочеты или есть желание рассказать о собственном опыте в деле сборки и в использовании коаксиальной дымовой трубы? Размещайте, пожалуйста, комментарии в расположенном под статьей блоке. Оставляйте посты с вашим мнением и фото по теме.

Установка коаксиального дымохода. Устройство.

Содержание

Установка коаксиального дымохода

Тем, кому интересно, что такое коаксиальный дымоход и как его установить пригодится материал этой статьи. О самостоятельном монтаже и устройстве такой конструкции. Современный выбор на рынке отопительных приборов от различных производителей прежде всего поражает своим разнообразием. Все больше пользователей выбирают водогрейные устройства всевозможной конструкции для автономных систем теплоснабжения.

Отличие от обычных труб

Прежде всего, он выделяется большей эффективностью и безопасностью. Предназначен для отвода горячих дымовых газов, содержащих вредные вещества, образующиеся в процессе горения. Его усовершенствованная конструкция как правило подходит для моделей с закрытой камерой сгорания. Стоимость гораздо выше, чем простого стального изделия, но эксплуатационные качества полностью оправдывают такие вложения. Намного проще купить его, чем сделать самостоятельно, хотя возможен и этот способ. Принципиальное отличие такого газоотвода от обычного состоит в том, что чистый воздух заходит в него с улицы, а не забирается изнутри котельной.

Конструкция и принцип работы

Само название в переводе означает «двойной канал». Имеются в виду две трубы различных по диаметру, при этом одна вставляется во внутрь второй. По своей сути, устройство коаксиального дымохода для газового котла – комплект из пары труб, вложенных одна во вторую – узкая внутри широкой. Чтобы их центральные оси совпали между собой, их поверхности соединяются перемычками, удерживающими в нужном положении.

Внутренний контур диаметром от 60 мм как правило предназначен для отвода продуктов сгорания. Через внешний, диаметром от 100 мм, осуществляется подвод воздуха, называемый «впуском». Поступление кислорода нужно для максимального сжигания топлива, что значительно увеличивает КПД котла, а также снижает вредность выбросов в атмосферу.

Как работает конструкция

Воздушные массы с улицы в результате попадают внутрь по трубе большего диаметра. Проходя по внешнему каналу, они поглощают тепло от внутренней, служащей для отвода отработанных газов. Движение воздуха различного качества и температуры происходит в разные стороны. В топочную камеру он попадает уже горячим, в результате чего не тратится дополнительная энергия на его нагревание, что существенно увеличивает КПД. Вместе с этим уменьшается расход газа в единицу времени. Это делает отопительное оборудование гораздо более экономичным.

Нагреваясь от внутренней части, воздух наружного канала одновременно охлаждает ее, предотвращая перегревание. Такая особенность, во-первых, обеспечивает долгий срок службы. Во-вторых, делает возможным его установку даже в деревянном доме без какой-либо дополнительной защиты; в исправном состоянии он совершенно не пожароопасен. Но все же его часто дополнительно теплоизолируют базальтовым утеплителем, так как это значительно улучшает тягу и КПД.

Что входит в стандартную комплектацию

Основная составляющая, – это коаксиальная труба, которая проходит от теплогенератора и выходит на улицу. Она состоит из трех деталей:

• адаптер;
• отвод на 90°, 30° и 45°;
• сама труба.

Если житель многоквартирного дома хочет иметь газовый котел с закрытой камерой сгорания, реализация этой идеи будет возможна только в случае наличия поквартирного отопления, и тогда труба будет входить в шахту.

Ориентировочный комплект выглядит следующим образом:

• коаксиальная труба 1,0 м и компенсатор 0,5 м;
• «колено» – угловой переходник, 45° либо 90°, для соединения;
• тройник для подключения;
• переходная муфта;
• регулятор тяги;
• узел для профилактической очистки устройства;
• конденсатоотвод;
• защитный экран наружной части;
• закрепляющие хомуты;
• опорная площадка;
• конус;
• фланец для крепления к стене дома;
• кольцевые прокладки для придания герметичности и плотности в местах соединений.

Материалы для изготовления

На рынке отопительных приборов представлены различные варианты.

Пластик

Трубы из полимерного материала с высокой термоустойчивостью как правило выдерживают нагревание до 205°C, подходят для устройств конденсационного типа. К их плюсам относят легкость установки, небольшой вес, а также доступную цену. Однако стоимость себя оправдывает: подобные изделия недолговечны, их приходится часто менять, к тому же они не годятся для других видов газовых котлов, так как имеют ограничения на подключение к ним.

Срок их службы составляет не более 5 лет. Пластиковые детали возможно использовать только для отвода газов в низкотемпературном режиме: максимальную температуру превышать запрещается, так как это приведет к неисправности устройства.

Нержавеющая сталь

Стальные детали гораздо более востребованы в суровых российских климатических условиях, особенно в северных регионах, где отопление приходится использовать большую часть года. Например, дымоходы серии Craft LAS выполнены из аустенитной нержавеющей стали AISI 316. Это позволяет использовать их с конденсационными котлами, имеющими низкие температуры продуктов горения

Топливо в таких теплогенераторах насыщенно водородом и, как следствие, характеризуется высокими значениями температуры точки росы. В данных условиях высока опасность образования конденсата и агрессивной кислотной среды. Такая сталь пригодна для эксплуатации в широком температурном диапазоне к тому же стойкая к большому количеству концентрированных кислот, поэтому идеально подходит для обслуживания систем поквартирного отопления.

Нержавеющая сталь устойчива к воздействию агрессивных веществ, ее термостойкость гораздо выше, чем самого прочного пластика – до 550°C. Изделия из «нержавейки» подразделяются на 2 вида:

• Неутепленные двухтрубные– имеют более примитивную конструкцию, внутренняя часть обладает кислотоустойчивостью. Она долговечна и может быть использована для жилых и промышленных помещений. К ограничениям, как правило относится ее обязательная термоизоляция, для уменьшения выхода конденсата в холодный период.
• Утепленные (трехконтурные: сэндвич-двухконтурная труба) – подходят для размещения на улице или в не утепленной шахте. Наиболее часто применяются для вертикального отвода дыма в многоэтажных домах сразу от нескольких котлов. Имеет возможность подключения к устройству как с естественной, так и с принудительной системой отвода дымовых газов. Такая конструкция обладает лучшими аэродинамическими характеристиками и долгим сроком эксплуатации – до 30 лет. К минусам относят необходимость предварительного сложного расчета, который приходится заказывать в проектной организации. Это обязательное требование, так как дымоход с вертикальным отводом и наружным воздухозабором монтируют на этапе строительства здания, а значит, он должен быть заложен в проект.

Достоинства и недостатки

Рассмотрим положительные и отрицательные характеристики.

Достоинства:

• Затягивание воздушных масс снаружи, что позволяет сохранить неизменным состав воздуха в котельной. Нет ни постороннего запаха в помещении, ни гари. Это значительно снижает требования к вентиляции и площади, а значит, уменьшает расходы. Котел с закрытой топкой разрешается устанавливать даже в непроветриваемых помещениях, ведь он потребляет кислорода немногим больше, чем обычная газовая горелка.
• Экономичность использования топлива и более высокий КПД оборудования.
• Экологичность: так как сырье полностью сгорает, в атмосферу выделяется с дымом меньше загрязняющих веществ.
• Быстрый монтаж и введение в эксплуатацию.
• Возможность совмещения с любым отопительным прибором, а также использования для многоквартирных жилых зданий с высотой в несколько этажей.
• Если монтаж произведен правильно, это позволяет значительно увеличить тягу.

Недостатки:

• Образование конденсата содержащего токсичные вещества и требующего особых условий хранения и утилизации.
• Второй недостаток вытекает из первого: это необходимость согласования установки с Санэпиднадзором и получение разрешения, а также штраф в случае неправильной утилизации ядовитых отходов.
• Довольно высокая цена. Пластиковые детали более доступны, но и служить они будут недолго. В целях экономии некоторые пользователи пытаются изготавливать трубу из подручных средств. Однако это небезопасно, так как может привести к поломке и последующему тяжелому или даже смертельному отравлению ядовитыми газами. Так что в этом случае бережливость неуместна.
• Ограничен по конструкции отопительных приборов, так как подходит только для газовых с закрытой топкой.
• Без утепления при температуре ниже -10° наружный выход может покрываться наледью, а изоляция требует дополнительных расходов и работ.

Как и где правильно установить

Газоотвод такого типа как правило устанавливают на конденсационных и турбированных отопительных приборах с закрытой топочной камерой или на конвекторе. Подача воздуха бывает естественной либо с механическим побуждением, для чего обычно используют приточный вентилятор. Такой способ газообмена подходит для любой автономной системы отопления с одним или двумя контурами.

Подобная система представляет собой две отдельно стоящие трубы, диаметром от 80 мм. Одна из них предназначена для подвода воздуха в камеру сгорания, вторая – для отвода дымовых газов. В конструктивном плане различий между деталями на «впуск» и «выпуск» не существует.

Монтаж

Процесс должен производиться профессионалами в соответствии с правилами пожарной безопасности в РФ и нормами проектирования, а по завершении необходима эксплуатационная проверка всей системы.

• Монтаж осуществляется от теплогенерирующего аппарата вверх к устью.
• Канал дымохода должен быть прикреплен к несущей конструкции здания при помощи кронштейнов или хомутов для избежания вибрации и шумов.
• Отдельные элементы  должны соединяться друг с другом по раструбной системе.
• Герметичность канала по завершении монтажа необходимо проверить под рабочим давлением.
• В случае, если ось дымохода располагается в горизонтальной плоскости, канал прокладывается с уклоном 0,5 — 1,5% по направлению от котла.
• Перед началом эксплуатации необходимо проверить проходимость трубок для сбора конденсата и температуру на поверхности дымохода. При необходимости его теплоизолировать.
• Рекомендуется сборка элементов на силиконовый герметик стойкий к кислотам и температурам до 200°С.

Установочный набор снабжается руководством по сборке, так что с этим можно справиться самостоятельно. Наиболее важный момент – это подбор места выхода. В небольшом частном доме можно определить его самостоятельно, а в многоквартирном потребуется проектирование, причем еще на этапе строительства здания. В случае, если положение горизонтальное, он не может быть направлен на соседские окна, если расстояние между постройками составляет менее 50 м. Важна также высота от корпуса устройства до наружного выхода.

Напольный тип оборудования по нормативам требует метровой высоты, для настенного этот показатель вдвое меньше. Длина коаксиальной трубы для установки дымохода к двухконтурному газовому котлу по нормам может достигать 5 м в горизонтальном положении, со всеми поворотами и углами. Стыки уплотняют специальными муфтами: силиконовый уплотнитель или герметик не подходят для этой задачи. Рекомендуется сборка элементов дымохода на силиконовую смесь стойкую к кислотам и температурам до 200°С.

А также необходимо утепление для предотвращения образования наледи.

В пеноблочном здании газоотвод монтируется внутри стены. Кирпичные постройки позволяют установить  его снаружи. При устройстве вывода учитываются как характеристики ограждающих конструкций здания, так и нормативы СНиП.

Установка включает несколько последовательных этапов:

• Место выхода может быть загерметизировано монтажной пеной, а затем украшено специальными декоративными решетками для эстетичного внешнего вида. Их сажают на клей или крепят жидкими гвоздями, а внутри укрывают оборудование гипсокартонным коробом.
• Присоединение выполняется при помощи адаптера, и дальнейшего подключения к нему тройника с конденсатоприемником. Диаметр патрубка у котла и дымохода должны обязательно совпадать. Эта деталь размещается сверху или сбоку на корпусе, первый вариант значительно легче монтируется.
• Удлинение трубы. Один конец вставляется в другой, затем они закрепляются обжимными хомутами. Для углов применяют муфты на 45° и 90°, которые также входят в комплектацию поставляемого оборудования. Всего конструкция должна включать не более 3-х колен и иметь общую длину до 3-х метров. Жесткая фиксация хомутами очень важна, так как она обеспечивает хорошую тягу.

Установка коаксиального дымохода: инструкция, требования и нормативы

Процесс производится по правилам и нормам СНиП, под номером 2.04.08-87 и 2.04.05-91. Все проектные расчеты и монтаж выполняются с соблюдением существующих норм, в ином случае не будет согласования проекта Газовой службой и в получении разрешения на использование устройства может быть отказано.

Требования к монтажу

• В многоэтажных домах прежде всего соблюдается условие расположения в удалении от дверных проемов и окон, находящихся с ней на одной высоте; минимально 0,5 м, а для проема, располагающегося непосредственно сверху – 1 м и больше. Вопреки распространенному мнению, опасность отравления вредными продуктами сгорания совершенно отсутствует. Дым быстро рассеивается в атмосфере, при правильной установке не влияет на жителей квартир на верхних этажах здания. Однако, при нарушениях монтажа на стеклах окон, находящихся по соседству, может выпадать конденсат, насыщенный вредными веществами.
• Соблюдение правил противопожарной безопасности: в деревянном здании необходимо прокладывать негорючие материалы (в идеале – теплоизолирующе на основе базальтового волокна) в зазоре дымоходом и стенкой.
• Если труба прокладывается горизонтальным способом через смежное нежилое помещение, то ее длина не должна превышать 3-5 м.
• При установке оголовка дымохода на фасаде здания его расположение не должно быть меньше 2 м над уровнем грунта.
• Диаметр выходного отверстия в кирпичной стене стоит делать больше сечения патрубка дымохода на 1 см, а в сооружении из дерева – на 5 см.
• Зазор между трубой и деревянной стеной должен быть от 5 см.
• Запрещается вывод отработанных дымовых газов от конденсационного котла в обыкновенную трубу.
• Минимальное расстояние до окон и дверей соседнего жилья по нормам допускается 1,5 м (если выход дыма не направлен на них).
• В многоквартирных жилых домах запрещено выводить в одну систему газоотвода дымовые газы от оборудования с естественной вытяжкой и с механическим побуждением.
• Должен соблюдаться отступ от стены, минимум 30 см.

Проблема неправильного уклона

Рекомендуется угол наклона дымохода не более 2-3° в сторону отопительного прибора. При другом варианте создаются условия для возможного стекания конденсата на землю придомового участка, что делать категорически запрещено, так как он насыщен отравляющими веществами.

Также при неправильном расчете зимой на оголовке образуется иней, а то и сосульки, которые приводят к повреждению детали, если льда накопилось слишком много и отключению газового котла. Причина этого явления в том, что внешняя часть устройства слабо нагревается и не может быстро растопить наледь. Поэтому на трубе, имеющей уклон к земле, в зимнее время могут образовываться большие сосульки.

Долго шли споры о том, действительно ли количество образования конденсата обратно пропорционально диаметру выходного отверстия. Но проблема была решена созданием специальной детали устройства – конденсатоприемника. Вместе с трехпроцентным уклоном он полностью устраняет проблему вытекания капель образующейся жидкости.

Выбор типа установки

У коаксиального дымохода может быть горизонтально либо вертикально расположенный отвод. У обоих вариантов есть свои существенные преимущества и недостатки.

Горизонтальный легче устанавливать, к тому же он требует меньшего количества деталей, зато вертикальный позволяет вывести наружную часть привычным образом – на крышу, и не проделывать отверстие в стене. Вертикальный чаще устанавливают в многоквартирных зданиях высотой более одного этажа, когда требуется выведение продуктов сгорания сразу от нескольких отопительных приборов.

В частных домах чаще используют горизонтальные, отводя отработанные газы на придомовую территорию с задней части здания, где они рассеиваются в воздухе. У этого способа есть ограничение: по санитарным нормам, в радиусе 50 м не должно находиться жилье.

Вентиляция

По правилам, такие системы можно устанавливать даже в полностью закрытых помещениях. Но возникает необходимость поддерживать циркуляцию воздуха в комнате, для регуляции влажности, при повышении которой увеличивается риск коррозионных процессов.

Коррозия со временем приводит к деструктивным изменениям корпуса оборудования, и в итоге, к выходу его из строя и остановке. В этом случае в помещение все же может попадать некоторое количество ядовитых газов. Во избежание отравления ими рекомендуется регулярное проветривание и хорошая вытяжная система вентиляции с механическим побуждением. Отлично подойдут для этих целей, например, канальные центробежные вентиляторы, бытовые и промышленные.

Кондиционирование воздуха в помещениях с котельной не требуется. В маленькой комнате достаточно будет простого, но регулярного проветривания через окно или дверь.

Конструкция коксиального дымохода,Установка коксиального дымохода

Руководство по коаксиальным вентиляционным системам

DirectVent Pro от Simpson Duravent представляет собой унифицированную коаксиальную вентиляционную систему, предназначенную для использования с газовыми или пропановыми печами, обогревателями и каминами с прямым отводом. DirectVent Pro имеет герметичные внутренние соединения для превосходной производительности, не требующие прокладок или герметиков (если не указано производителем устройства). Все черные отрезки труб, удлинители труб и отводы имеют швы наружных стенок, сваренные лазером, для придания гладкости. Низкопрофильные замки, отсутствие кромок и бусин позволяют получить красивое изделие, которое элегантно смотрится в любом интерьере.

DirectVent Pro в сочетании с газовым прибором был протестирован и внесен в список как система декоративного газового прибора или как система нагревателя с прямым отводом воздуха крупным испытательным агентством, таким как UL, CSA, Warnock Hersey или OMNI.

См. приведенные ниже типовые монтажные чертежи, чтобы выбрать подходящие компоненты для вашей установки.

• Превосходство в сочетании с инновациями и стилем… DirectVent Pro. Прямая вентиляция Simpson Dura-Vent рекомендована эксклюзивно почти всеми крупными производителями печей и каминов в США и Канаде, с самым большим выбором заглушек для прямой вентиляции.
• Все компоненты DirectVent Pro совместимы с комплектом DirectVent GS, за исключением удлинителей труб DirectVent Pro.
• Будьте пожаробезопасны! Используйте надлежащую поддержку и распорки. Соблюдайте местные строительные нормы и правила и проверьте систему вентиляции.

Планирование установки

1. При вертикальной установке газовой плиты измерьте высоту от выходного отверстия плиты до потолка, чтобы определить необходимую длину черной трубы. Выберите потолочную опору/настенную крышку для наперстка или потолочную опорную коробку собора.

2. Чтобы определить необходимую длину оцинкованной трубы, измерьте толщину потолка и вертикальный подъем на чердаке или втором этаже. Противопожарные перегородки требуются на каждом уровне этажа, кроме потолочной опоры первого этажа/настенной наперстки или опорной коробки сводчатого потолка. Если требуется смещение, чтобы избежать препятствий, используйте пару колен под углом 45°. Для надлежащей поддержки используйте налокотники со смещением. Используйте настенные ремни для длинных вертикальных спусков. На чердаке требуется утепление чердака.

3. Измерьте уклон крыши. Выберите правильный мигающий и штормовой воротник. Определить минимальную высоту над крышей.

4. При горизонтальной установке проверьте минимальную высоту подъема и максимальную горизонтальную длину в инструкциях производителя прибора. Если ограничения по высоте препятствуют адекватному подъему над прибором, можно использовать трубку. Выберите подходящую заглушку для горизонтальной заделки (см. инструкции по установке производителя устройства). Чтобы защитить виниловый сайдинг, выберите зазор для винилового сайдинга. Ознакомьтесь с инструкциями изготовителя прибора, чтобы узнать требования к настенному коушу и противопожарной перегородке.

Рекомендация по проектированию

Следующие рекомендации по проектированию предназначены только в качестве общего руководства, помогающего в проектировании и выборе компонентов вентиляции для вашей установки. Всегда читайте и следуйте инструкциям по установке Simpson Dura-Vent, прилагаемым к крышке или опорной коробке, перед установкой дымоходной системы. Инструкцию по установке можно посмотреть на странице товара на нашем сайте.

Важно: Проверьте заводскую табличку с техническими данными и руководство по эксплуатации, чтобы убедиться, что система прямой вентиляции Simpson Dura-Vent одобрена для использования с выбранным вами фирменным прибором.

• Внутренний и внешний диаметры труб должны соответствовать размеру выпускного отверстия прибора.
• Ознакомьтесь с инструкциями производителя устройства по установке, чтобы узнать, какие типы конфигураций вентиляционных отверстий разрешены (например, горизонтальная, вертикальная, перекладка дымохода и т. д.). Кроме того, проверьте любые ограничения вентиляции, такие как максимальная горизонтальная длина, минимальный и максимальный вертикальный подъем, максимальное смещение и т. д.
• Будьте пожаробезопасны! Сохраняйте по крайней мере минимальные зазоры (воздушное пространство) между вентиляционной трубой и близлежащими горючими материалами, как указано в инструкциях по установке изготовителя прибора. Используйте надлежащую поддержку и распорки. Соблюдайте местные строительные нормы и правила и проверьте систему вентиляции.

Статьи, которые могут вам также понравиться…

• Может ли ваш дровяной камин перегреться?

• California Title 24: Complete Guide to Net Zero Energy

• Caframo Ecofan: универсальное исчерпывающее руководство

• Древесная зола: преимущества, о которых вы никогда не знали

  Покупка топки для газового камина

• Основы дымохода для камина

• Подходят ли вам безвентиляционные газовые журналы?

• Опасны ли камины без вентиляции?

• 5 способов украсить камин к осени

• 5 удивительных мест, где можно повесить электрический камин

Вопросы об этой статье

Сертифицированные специалисты NFI ответят на все вопросы клиентов бесплатно!

2 вопроса и
2 Ответа

Задать вопрос

Bill B

23 сентября 2020 г.

В моей системе есть два коротких горизонтальных участка для вентиляции газовой плиты с прямым отводом. Должны ли эти трассы быть ровными или наклонными?

1 Ответ

Это требование продиктовано требованиями к установке конкретной модели. Информация должна быть найдена в руководстве по установке.

Представлено:
Тайлер М. — Мастер очага NFI
23 сентября 2020 г.

Ответить

JPB

из Освего, штат Нью-Йорк, вопрос:

5 декабря 2019 г.

Требуется установить отопительную печь на пропановом газе в солярии с большим количеством окон. Нужны рекомендации по минимальным расстояниям от окон и стен.

1 Ответ

Если вы имеете в виду внутреннее размещение печи, газовые плиты с прямой вентиляцией не будут иметь требований к зазорам, которые можно было бы считать сравнимыми с дровяными печами, а это означает, что зазоры будут гораздо более щадящими. Однако обратите внимание, что, как и в случае с дровяными печами, требования к зазору будут специфичными для печи, и не будет стандартного кода, относящегося к требованиям к зазору.

Представлено:
Уилл М.
5 декабря 2019 г.

Ответить

Нужна помощь?

• Related Articles
• Customer Q&A
• Ask the Experts (Free)

DirectVent Pro Installation Guide

• Fireplace Articles
• Fireplace Insert Articles
• Stove Articles
• Gas Log Articles
• Chimney Articles
• Fireplace Артикул каминной доски
• Аксессуары Артикул
• Outdoor Living Articles
• Fire Pit Articles
• Heater Articles

Categories

• Fireplaces
• Fireplace Inserts
• Stoves
• Gas Logs
• Mantels
• Accessories
• Chimneys & Venting
• Outdoor Living
• Дымоход
• Нагреватели
• Костровые ямы
• Решетки
• HVAC
• Поиск по торговым маркам
• Руководства и статьи

Отзывы

Подпишитесь на нашу рассылку новостей

Как прикрепить дымоход к печи

Несмотря на то, что газовые печи являются относительно простым оборудованием по сравнению с обычными котлами, для них, тем не менее, требуется система выпуска газов. Способ нагрева воды газовыми котлами основан на сжигании топлива, при этом образуются газообразные отходы, которые необходимо выводить за пределы помещения, в котором находится котел. Сегодня мы обсудим как прикрепить дымоход к печи . Прочитав эту статью, вы поймете все, что вам нужно знать об этом предмете и некоторых других связанных деталях.

Что такое печь? И чем он отличается от котла?

Давайте начнем с объяснения того, что такое печь, чтобы мы могли лучше понять, как работает ваша газоотводная система и как ее правильно установить. В начале статьи мы упомянули, что печь и котел имеют некоторые принципиальные отличия. Итак, каковы эти различия?

Бойлер:

Бойлер – это оборудование, которое сжигает топливо для производства горячей воды для отопления дома и для системы горячего водоснабжения (ГВС). Последнее также относится к комбинированному котлу, который в настоящее время является наиболее распространенным типом котлов.

Печь:

Печь, в отличие от котла, производит только горячую воду, а не отопление. Он также работает за счет сжигания топлива (газа) и повышает температуру протекающей через него воды с помощью змеевика, который нагревается в процессе сгорания. Преимущество печи в том, что она может обеспечить неограниченное количество горячей воды, главное, чтобы ее размеры соответствовали водопотреблению вашего дома, с учетом количества людей в доме и количества точек водопотребления ( душевые кабины, раковины, стиральные машины и др.).

Очевидно, агрегаты, которым требуется система выброса газов, работают за счет сжигания топлива (котлы и печи, такие как электрические водонагреватели, в этом не нуждаются). Производители включают базовую дымоходную трубу с газовыми печами, чего во многих случаях может быть недостаточно, но в других случаях это нормально.

В зависимости от доступного места или расстояния между печью и дымоходом, или даже в зависимости от наличия или отсутствия отдельного дымохода или выхода печи из общего дымохода, вам, возможно, придется прибегнуть к более простая система выпуска газов.

Типы систем вывода газов

Существуют 3 основные системы вывода газов, которые применимы как к котлам, так и к печам (и даже к электрическим водонагревателям). Эти детали классифицируются как «естественный поток», «принудительный поток» или «водонепроницаемые» в зависимости от того, как они были изготовлены. Давайте рассмотрим каждый из них отдельно.

Система с естественным потоком

Этот тип газовой печи является самым простым из всех, наиболее популярным и широко используемым, и менее всего подвержен засорению или поломке. Он не заставляет газ входить или выходить, а позволяет процессу происходить естественным образом.

Процесс происходит через трубу определенного диаметра, позволяющую выпускать газ через отверстие в печи. Эти трубы должны быть не менее 20 см в длину, чтобы иметь возможность транспортировать газ наружу.

Для такой системы требуется достаточно места, т.е. помещение, в котором находится печь, должно быть достаточно большим и хорошо проветриваемым. Преимуществом этой системы является то, что она совместима со всеми видами газа: природным, бутаном или пропаном.

Система с принудительной подачей

Основной характеристикой системы принудительной вытяжки является то, что она приводится в действие электрическим вентилятором, который заставляет газ выбрасываться за пределы печи.

Таким образом, одним из недостатков этого типа выталкивающей системы является необходимость подключения печи к электрическому току. Это влечет за собой дополнительные расходы, а также косвенное увеличение загрязняющей способности вашей печи.

Печи такого типа идеально подходят для замкнутых пространств, не имеющих собственной системы вентиляции. Они имеют меньшую конструкцию (они на 20% меньше других котлов) и поэтому дают меньше горячей воды. Они рекомендуются только для небольших семей.

Водонепроницаемая система

Уникальность водонепроницаемых котлов заключается в том, что вход кислорода и выход газа полностью изолированы от помещения, в котором находится котел. Кислород для сжигания газа поступает снаружи дома через трубу или дымоход, а удаление газа также осуществляется дистанционно с помощью ряда труб, соединяющих систему с индивидуальным или общим дымоходом.

Новые правила отопления и ГВС предусматривают, что все газоотводные системы должны иметь водонепроницаемую конструкцию. Это не потому, что они безопаснее, а потому, что они более экономичны.

Просмотрите котлы и аксессуары или продайте их на Suner

Suner предлагает вам большой выбор котлов, которые соответствуют самым передовым нормам в отношении сокращения выбросов загрязняющих веществ. Эти котлы имеют водонепроницаемые системы, оптимально спроектированы и современны с точки зрения размера, элегантности и энергоэффективности.

Комплектующие для котлов на продажу Suner

ПОСМОТРЕТЬ ЧАСТИ КОТЛА ДЫМОХОД

Для установки лучше обратиться к профессионалу

Если вам нужно установить газовый котел, лучше обратиться к квалифицированному специалисту. Профессионал обладает всеми техническими знаниями для правильной установки агрегата, и у него есть все необходимые инструменты, он знает, как безопасно установить агрегат, и он знаком с правовыми нормами, касающимися установки котлов, которые должны соответствовать следующим новым правила:

И. Т. Е. | ЭрП | ELD

3 варианта исполнения газоотводов

Существуют различные способы удаления газа, которые предназначены не для самого устройства, а для пространства, в котором оно установлено. Как и в случае с котлами, топки могут использоваться с тремя конструкциями отвода дымовых газов: коаксиальным, вертикальным коаксиальным и двухтрубным.

Выбор одной из этих трех конструкций будет зависеть от таких факторов, как пространство, в котором расположен котел, расстояние между агрегатом и внешней средой, индивидуальная или общая выпускная труба и т. д. Исходя из этого, существует три конструкции газоотвода, а тот, который вы выберете, будет зависеть от следующего:

Коаксиальный газоотвод

Как следует из названия, в случае коаксиальной установки обе трубы (газоподвод и газоотвод) расположены концентрически одна внутри другой. Следовательно, это означает, что одна из труб должна быть меньше в диаметре, чем другая.

Через трубу большего диаметра (точнее, через пространство между стенкой меньшей трубы и внутренней стенкой большей трубы) из атмосферы поглощается кислород, выполняющий функцию окислителя газа; в то время как газы выбрасываются наружу через меньшую трубу, вставленную в большую.

Этот тип установки достаточен в большинстве случаев и фактически наиболее часто используется в обычных котельных установках. Обычно он встраивается в котел при его изготовлении. Максимальное расстояние от котла до конечного газоотвода не должно превышать 4-6 м.

Вертикальный коаксиальный газоотвод

Вообще говоря, вертикальная коаксиальная конструкция ничем не отличается от обычной коаксиальной конструкции. Единственная разница заключается в положении дымохода, который является вертикальным и имеет направление вверх. Этот вариант следует выбирать, если котел расположен в положении или в помещении, не допускающем горизонтального выхода.

В этой конструкции трубы остаются концентрическими или коаксиальными друг другу. Вертикальное положение не влияет на какие-либо технические аспекты дымохода, когда он установлен в водонепроницаемом котле. Однако, если это установка с естественным потоком, вертикальное положение может иметь преимущество, поскольку оно облегчает выход газов и предотвращает обратное движение паров.

Двухтрубный газоотвод

Некоаксиальная двухтрубная конструкция является идеальным решением, когда конечный газоотвод находится очень далеко от котла (до 20 м).

В такой конструкции две трубы (одна для забора воздуха для окисления, а другая для выпуска газа) разделены. Каждая труба должна иметь диаметр около 8 см.

Эта конструкция с двумя трубами встречается гораздо реже, чем две предыдущие конструкции. Тем не менее, это может быть лучшим решением или даже единственным решением в определенных обстоятельствах.

(Подробнее читайте в нашей статье «Правила дымоходов дизельных котлов: для чистого воздуха»).

Часто задаваемые вопросы по газоотводу котлов

1 — Можно ли установить систему с принудительной подачей на котел с естественной подачей?

Да, вы можете установить систему с принудительной подачей на котел с естественной подачей, и это несложно сделать. На самом деле рекомендуется, так как котел лучше соответствует действующим нормам по экологическому дизайну для горячей воды и отопительных приборов.

Добавление принудительной проточной системы к естественному котлу имеет много преимуществ: это более безопасная система выброса газов, в дымоходе больше не будут гнездиться птицы, дым больше не будет возвращаться в помещение, в котором находится котел. расположен, и вполне возможно, что вы увидите сокращение вашего счета за электроэнергию.

Доступны для продажи комплекты с принудительной подачей, включающие вентилятор и датчик температуры. Котлы с естественным потоком не имеют электричества, поэтому принудительный поток нужно будет каким-то образом подключить к электроснабжению.

Поток должен располагаться в вертикальной трубе и в том направлении, в котором лопасти перемещают воздух, в дополнение к датчику, который необходимо разместить рядом с заводским датчиком, который шел в комплекте с котлом. Не рекомендуется вмешиваться или отключать датчик, установленный на заводе.

2 — Во время дождя вода попадает в дымоход моего котла

Это обычное явление, которое может происходить часто, особенно в котлах, которые расположены на улице, особенно если они имеют вертикальный выход газа. В этих случаях, когда идет сильный дождь, вода может попасть через горловину дымохода и, очевидно, котел может перестать работать.

Ниже приведены некоторые проблемы, которые вы можете устранить. Во-первых, нужно убедиться, что трубка, выходящая из шкафа (использование шкафа с уличными водогрейными приборами предусмотрено правилами), хорошо загерметизирована по углам. Вы также можете разместить коленчатый стык после вертикальной части начала трубы, а можете добавить горизонтальный стык в конце. Конечно, необходимо добавить небольшую хорошо прикрепленную металлическую крышу на конце дымохода.

3 — Моя топка с естественной подачей и возврат дыма через выпускную трубу

Хотя производство и продажа негерметичных котлов не запрещены, использование другого типа системы в котле, который был установлен до вступления в силу правил не допускается.

В некоторых старых установках выход дымовых газов газового котла с природным потоком мог быть горизонтальным. А поскольку в такой конструкции дым выбрасывается прямо из котла (даже без использования вентилятора для вытеснения дыма), иногда дым может самопроизвольно реверсировать и идти внутрь, загрязняя пространство, в котором находится котел.

Решение этой проблемы может состоять в том, чтобы установить колено вертикально на выходной трубе котла (это не может быть труба из ПВХ, так как она плавится, поэтому она должна быть металлической), а первую секцию газоотводной трубы расположить вертикально. Это гарантирует, что дым выбрасывается вверх, а затем наружу, чтобы он не возвращался в котел или помещение.

4 — Можно ли установить герметичный котел с общим шунтом с газовыми котлами?

Технически нельзя подключить герметичный котел к общему шунту с газовыми котлами. Шунт для газовых котлов отличается от шунта для водонепроницаемых приборов.

5 — Можно ли использовать кирпичный дымоход в качестве вентиляционного отверстия для котла?

Не совсем так. Дымоход котла можно ввести через кирпичный дымоход, который используется как путь к типичному наружному дымоходу котла. Однако сам кирпичный дымоход не может использоваться как единственный выход газа для котла.

6 — Соотношение расстояния и диаметра трубы

Соотношение между расстоянием выхода дыма и диаметром используемых труб может в некоторой степени зависеть от модели и марки котла. В коаксиальных трубах размеры могут быть 60-100 или 80-125.

Измерение 60/100 довольно распространено и хорошо работает в большинстве случаев. Измерение 80/125 предназначено для приборов, в которых труба должна проходить более длинный путь, чтобы выйти наружу.
