Как установить обратный клапан на воду: особенности и виды

Для стабильной работы отопительной системы и водопровода нужно обязательно устанавливать обратный клапан на воду. Это оборудование относят к запорной арматуре, ее задача состоит в том, чтобы пропускать поток воды только в одном направлении. Данная функция дает возможность широкого использования данного устройства, в особенности для самовсасывающих насосов и для монтажа автономных водопроводных систем.

Иногда обратный клапан выполняет защитные функции от разнообразных внеплановых неисправностей и дорогого ремонта при утечке. В данной статье мы подробно рассмотрим особенности выбора и монтажа этого непревзойденного устройства, а также вопрос каким образом они проходят эксплуатацию.

Содержание

1. Устройство и принцип работы
2. Виды обратных клапанов
3. Где устанавливают данное устройство?
4. Как выбрать клапан для домашнего трубопровода
5. Монтаж в основную магистраль

Устройство и принцип работы

Отвечая на вопрос, зачем нужен обратный клапан, стоит сказать, что это устройство не дает возможности поднятой насосом воде возвращаться обратно в скважину или колодец. Еще одним преимуществом использования данного клапана заключается в том, что не надо ждать вытеснения жидкостью находящегося в шланге воздуха. В случае если шланг уже был заполнен водой, подача начнется незамедлительно.

Какие элементы включает в себя устройство обратного клапана для воды:

• разборный корпус из металла, который состоит из двух частей, на каждой из которых есть резьба;
• металлический либо пластиковый затвор с прокладкой;
• пружина, предназначенная для подпирания затвора.

Работа клапана не является чем-то сложным. Принцип работы обратного клапана для воды для насоса заключается в следующем: после того как вода перестает поступать из насоса в трубопровод или шланг, затвор поддавливается пружиной и находится в закрытом положении. Во время появления перед клапаном давления воды, достаточного для того чтобы отжать пружину, затвор открывается давая возможность воде протекать в трубопровод.

При отключении насоса, падает давление воды, затвор заново поджимается пружиной и становится в закрытое положение. Кроме пружины на затвор создается давление водой со стороны трубопровода, не давая возможности ему открыться. Наиболее популярным типом обратного клапана является для бытового использования.

Важно: по данному принципу работают все клапаны вне зависимости от того используются они с насосом на трубопроводе, либо без него.

Виды обратных клапанов

Обратные клапаны могут отличаться друг от друга материалом, из которого они изготовлены, размерами, конструкцией и особенностями установки. Попробуем их рассортировать и классифицировать по приведенным отличительным чертам.

По типу запирающего элемента:

• подъемного типа – в устройстве такого типа конструкции, затвор перемещается вверх и вниз. Во время поступления воды от насоса затвор принимает открытое положение, при падении давления в трубопроводе, под действием пружины затвор вновь закрывается;
• поворотного типа – затвор в клапане с таким устройством выглядит как откидная створка, которая во время движения воды открывается и при помощи возвратной пружины закрывается вновь при отключении насоса;
• шарового типа – в клапане этого вида затвор выглядит как шар перекрывающий собой проход. Шар подпирается пружиной. При давлении воды шар приподнимается и сдвигается, пропуская воду в магистраль;
• межфланцевого типа – бывает двухстворчатым и дисковым. Двустворчатый клапан имеет затвор состоящий из двух створок, складывающихся при прохождении воды и закрываться во время ее отсутствия. Дисковый тип обратного клапана в своей конструкции обладает дисковым затвором способным перемещаться вдоль собственной оси под действием закрепленной на нем пружины.

Бытовые водопроводные клапаны чаще всего обладают конструкцией подъемного типа, где пружину можно заменить. Так как именно ее отказ является главной причиной неисправности клапана.

По материалу изготовления:

• из латуни – надежный материал устойчивый к коррозии, который довольно долговечен и неприхотлив в обслуживании. Считается идеальным материалом в бытовом использовании;
• из чугуна – достаточно редко используемый материал в виду его слабой устойчивости к коррозии и постепенному обрастанию отложениями. Клапаны, изготовленные из чугуна, используются на трубопроводах большого диаметра. В бытовом использовании клапаны из этого материала не встречаются;
• из нержавеющей стали – клапаны, изготовленные из этого материала, практически не имеют недостатков. Они устойчивы к коррозии и агрессивным веществам, прочные и долговечные. Единственным недостатком, пожалуй, является высокая цена, но и качество изделия соответствует цене.

Чаще всего составляющие обратного клапана изготавливаются из разных материалов. Например корпус может быть выполнен из латуни либо нержавеющей стали, обычно затвор делают из пластика, пружина же выполнена из обычной или нержавеющей стали. Поэтому во время приобретения, рекомендуется интересоваться, из каких материалов выполнены детали клапана.

Совет: для бытовых нужд лучше остановить свой выбор на латунном изделии ввиду их достаточно долгого срока службы и относительно невысокой цены.

По способу крепления:

• муфтовые крепления. Данным способом крепится большинство моделей обратных клапанов. Крепление представляет собой два резьбовых перехода. Их диаметр бывает самым разным, в зависимости от диаметра трубопровода;
• фланцевые крепления. Как следует из названия, крепление к трубопроводу осуществляется при помощи фланцев. Чаще всего данный вид крепления используется на клапанах, выполненных из чугуна, которые эксплуатируются на трубопроводах больших диаметров;
• межфланцевые крепления. При таком креплении клапаны закрепляются между двумя фланцами, которые стягиваются болтами. Клапаны с таким типом крепления также используются преимущественно на трубопроводах большого диаметра.

По размеру:

• стандартные клапаны. Применяются на большей части трубопроводов;
• миниатюрные изделия, монтируются внутрь сгонов водомеров. Используются в тех случаях когда на трубопроводе не хватает места для монтажа стандартного обратного клапана;
• небольшие клапаны, монтируемые на выходе водомеров;
• чугунные клапаны больших размеров, монтируются на промышленных или трубопроводах общественного использования.

Где устанавливают данное устройство?

Монтаж обратного клапана на воду делается в следующих местах:

• на выходе погружного насоса, находящегося в колодце или скважине. После прекращения работы насоса, вода не будет возвращаться обратно;
• на конце опущенного в воду всасывающего патрубка поверхностного насоса либо насосной станции. После того как будет выключен насосный агрегат, вода будет оставаться в патрубке;

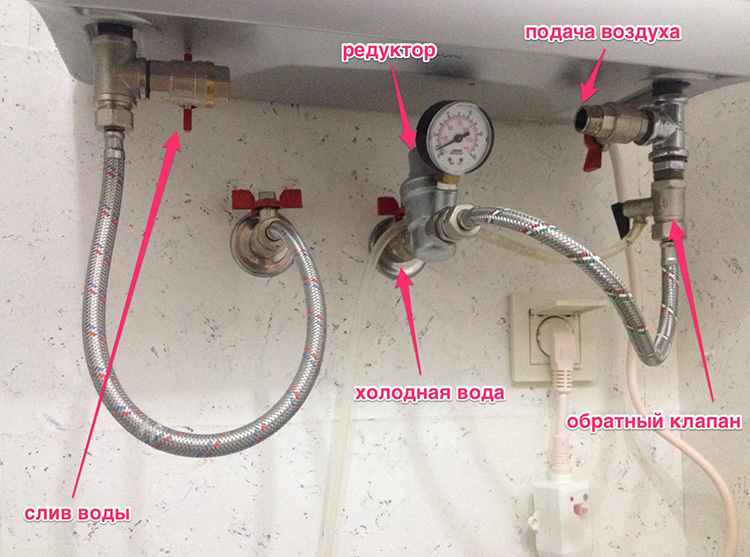

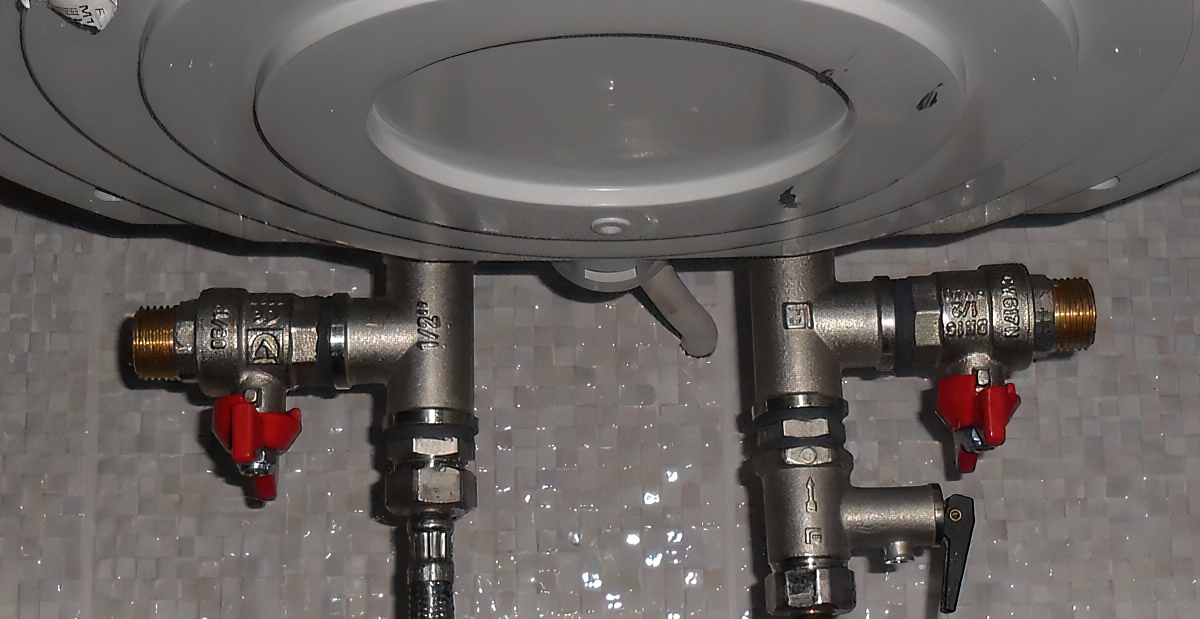

• на выходе холодного трубопровода в бойлер. В данном случае, при отсутствии воды в холодном трубопроводе из бойлера не будет обратного оттока воды;
• на разные виды трубопроводов, в особенности, когда одновременно используются горячий и холодный трубопроводы. Из-за разности давлений в трубопроводах может возникнуть продавливание горячей воды в трубопровод с холодной водой либо, наоборот, через смеситель. Клапан, смонтированный на каждый из трубопроводов отдельно, предотвратит ее обратный отток;
• в автономных системах отопления, когда есть в наличии несколько отдельных контуров с разными давлениями теплоносителя. В данном случае на каждый контур установлен отдельный насос. В случае если насосы разной мощности, может случится так, что более мощный аппарат может продавить теплоноситель в соседний контур, который снабжает агрегатом меньшей мощности. Это совершенно недопустимо, поэтому обратный клапан является обязательной деталью в такой системе;

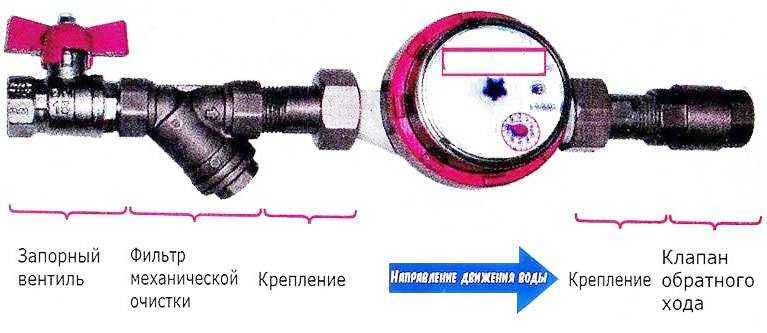

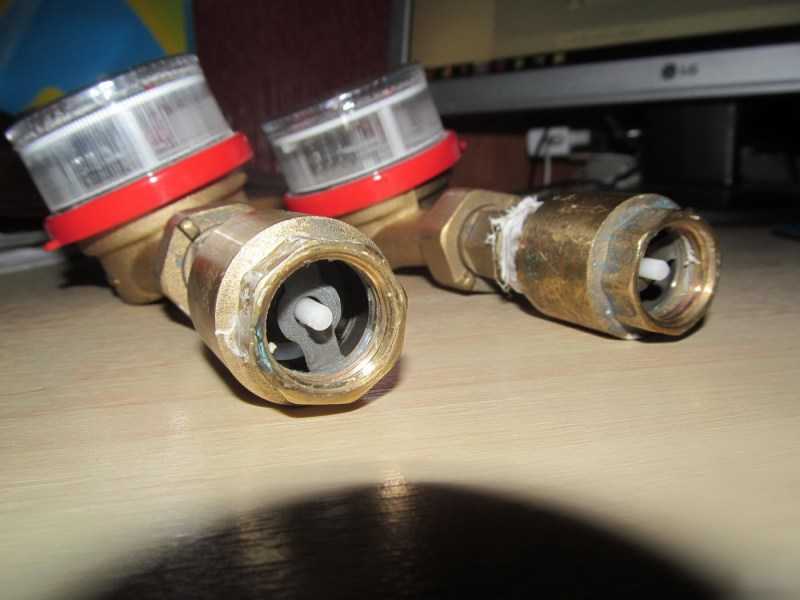

• на водомеры, для того чтобы предотвратить движение воды в обратную сторону;

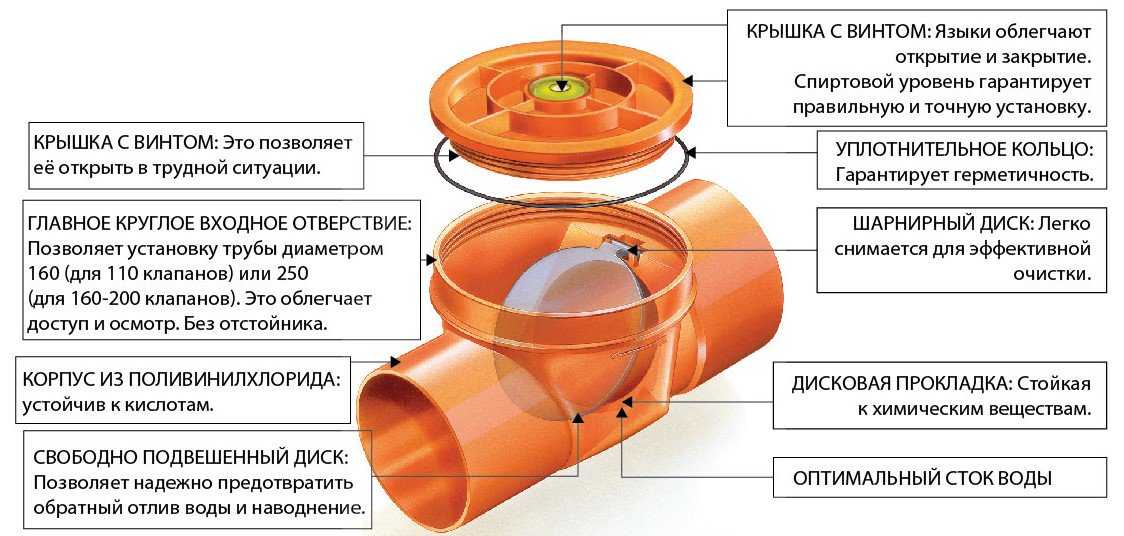

• в канализации для предотвращения обратного потока стоков.

Правильно установить обратный клапан на воду самостоятельно довольно просто, для осуществления данной операции достаточно иметь нужный инструмент и обладать минимальными навыками в области сантехники.

Как выбрать клапан для домашнего трубопровода

Во время приобретения защитного устройства для установки на трубопроводе, нужно учитывать несколько особенностей, тогда устройство будет радовать хозяина своими техническими особенностями. Предлагаем вам рассмотреть несколько простых правил.

1. Перед тем как приобрести, внимательно изучите конструкцию соединительных элементов устройства. Очень важно чтобы диаметры трубопровода и обратного клапана совпадали. В нынешних бытовых условиях, большинство предпочитает использовать муфтовые варианты, так как большая часть водопроводных систем собирается данным способом соединения.
2. Проанализируйте принцип действия обратного клапана. Если вам не хватает знаний, проконсультируйтесь с продавцом, либо обратитесь к документации, если изделие является фирменным. При выявлении каких-либо неисправностей или нарушений от покупки лучше отказаться.
3. В случае необходимости покупки шарового, фланцевого или межфланцевого механизма для насоса либо других технических нужд, обязательно сравните их возможности с особенностями среды, в которой они будут работать.
4. Материал, из которого выполнена конструкция, должен выбираться исходя из технических характеристик водопровода: для полипропиленовых конструкций подойдет пластик. Если же обратный клапан должен устанавливаться на горячем трубопроводе, оптимальным вариантом будет выбор устройства изготовленного из прочного металла, так как большинство пропиленовых конструкций неустойчивы к высоким температурам.
5. Латунные изделия являются идеальной альтернативой всех непрочных конструкций. Изделия из этого материала хорошо защищены от различных температурных и механических деформаций, более того, большинство конструкций имеют шариковый способ действия.

Внимание! Все устройства защиты от гидроударов в трубопроводе надо приобретать с умом, при выборе учитывая ряд функциональных особенностей, а не только правила подбора.

Монтаж в основную магистраль

Установка обратного клапана на воду в главный трубопровод в доме производится после насоса (при наличии) и после водосчетчика. Нужно заметить то, что принцип монтажа во многом зависит от типа выбранной вами конструкции.

1. Для муфтовых металлических вариантов можно воспользоваться сваркой или резьбовыми соединениями. Оба варианта достаточно надежны в фиксации. Большинство специалистов не отмечают данные установки высокой надежность, но, тем не менее, они весьма функциональны.
2. Ели же решили установить межфланцевый механизм, предусматривается технологию его закрепления в трубопроводе между двумя пластинами. Стоит отметить, что пластины должны быть приварены к трубам отдельно, такой же способ установки практикуется и для насоса, но все крепления должны делаться строго после водомерного счетчика.
3. Шаровый обратный клапан является одной из разновидностей фланцевого, который работает с помощью шарикового затвора. Его крепление должно осуществляться только в подходящих условиях, кроме этого очень важно соблюдать рабочее устройство обратного клапана для воды.

Главное правило монтажа – прикрутить клапан в правильном направлении. Для того чтобы облегчить эту задачу, на корпус устройства наносится стрелка, которая показывает направление движения воды через клапан.

Мы рассмотрели, для каких целей нужен клапан на воду, его принцип работы, и разобрали разновидности и особенности клапанов этого вида. Эксплуатация этих устройств способна предотвратить аварийные ситуации в отопительных и водопроводных системах, и кроме этого упростить работу насосных станций и водяных насосов. Такая сантехника является незаменимой и всегда пользуется спросом.

Установка обратного клапана — пошаговая инструкция

Применение индивидуальных установок водоснабжения требует прежде всего понимания процессов, которые происходят во время работы системы, а уже потом подбора соответствующих компонентов оборудования. Для установки скважинного оборудования и системы водозабора из колодца применяется как насосная станция, так и поверхностные насосы, когда речь идет о прямой подаче воды для полива или хозяйственных нужд. В таком случае обязательно для правильной работы всех элементов и комфортного пользования оборудованием необходимо правильно установить обратный клапан.

Применение обратного клапана в частных домовладениях

Как известно, основное назначение обратного клапана — это обеспечение направленного одностороннего движения содержимого трубопровода и недопущение изменения направления на обратное. В индивидуальных домовладениях, на первый взгляд, применение этого устройства крайне ограничено — только система водопровода может оборудоваться таким клапаном. Однако, разобравшись глубже нетрудно заметить, что обратный клапан находит свое применение и в других местах.

Технологически обратный клапан устанавливается:

1. В заборной трубе колодца или скважины;
2. При подключении накопительного или проточного водонагревателя;
3. При подсоединении дома к системе центрального водопровода;
4. При установке приборов учета потребления воды;
5. При монтаже канализационной системы;
6. При установке септиков разных типов;
7. Для подключения системы очистки сточных вод;
8. В системе отопления;
9. В системе вентиляции и кондиционирования здания.

Как видно применение обратных клапанов в разных системах обеспечения частного дома весьма велико, при этом, применяются разные по устройству и техническим характеристикам оборудование.

Особенности конструкции устройств для системы водоснабжения частного дома

В домах, оборудованных системой индивидуального водоснабжения с забором воды из скважины, колодца или даже открытого источника обратный клапан выступает одним из главных компонентов, обеспечивающих работоспособность всей системы.

Для индивидуального водопровода, обычно используется небольшой по размеру латунный обратный клапан. Он представляет собой латунный цилиндр с вырезами под ключ на внешней поверхности и резьбу для подсоединения к трубопроводу. Внутренние части состоят из планки, на которую крепится прижимная пружина и затворный диск со штоком.

Принцип работы этого устройства прост — при разрежении среды в подающей трубе вследствие работы насоса пружина сжимается и затворный диск освобождает пространство между корпусом и поверхностью клапана. Через этот промежуток вода со скважины начинает поступать в трубу.

Как только работа насоса прекращается, и закачка воды останавливается, под действием давления воды в трубопроводе пружина разжимается и клапан блокирует поток воды.

Для водозаборов небольшой глубины, до 7-8 метров достаточно установка всего одного устройства, которое будет постоянно находиться в погруженном состоянии. А вот если глубина больше или трубопровод до станции с гидроаккумулятором составляет несколько десятков метров, то рационально в конструкции применить еще одну или даже две точки установки клапана — на поверхности в кессоне, и непосредственно возле насосной стации.

Стоит отметить, что такое подключение не является слишком сложным и может быть с успехом проведено самостоятельно, без привлечения специалистов.

Установка обратного клапана в систему водоснабжения

Прежде чем начать установку рекомендуется распаковать и осмотреть комплектность всех деталей и соединительных элементов, подобрать уплотнительный материал.

Для обратного клапана проверить нужно прежде всего его работоспособность. Для этого достаточно просто распаковать устройство и продуть его с разных сторон. Для водопровода от скважины небольшой глубины достаточно обычного пружинного цилиндрического клапана, в котором пружина не настолько мощная, чтобы приложить значительные усилия при продувке.

Далее, алгоритм установки обратного клапана на всасывающую трубу имеет следующий вид:

1. Конец пластиковой трубы, которая устанавливается в скважину обрезается под прямым углом, место среза зачищается от стружки пластика и делается небольшая фаска как на внутренней, так и на внешней поверхности трубы;
2. На подготовленную трубу устанавливается муфта-переходник с зажимом;
3. Зажим фиксируется так, чтобы можно было в дальнейшем провести его окончательную фиксацию и регулировку положения;
4. На резьбу корпуса клапана с обеих сторон наматывается несколько витков фом-ленты для уплотнения резьбового соединения;
5. По направлению забора воды с подающего края монтируется к клапану сетчатый фильтр;
6. Клапан с фильтром подсоединяются к переходной муфте и окончательно зажимаются.

При проведении работ по установке заборного узла важно добиться максимально герметичного соединения всех деталей. Резьба должна быть плотной и не пропускать воздух. Особенно это касается соединения между клапаном и муфтой, и местом где муфта фиксируется на пластиковой трубе.

Установка обратного клапана перед насосной станцией

Для того чтобы сгладить резкие скачки давления и уменьшить время набора воды со скважины рекомендуется установить устройство непосредственно перед насосной станцией — между входным патрубком трубопровода и фильтром.

Применение двух клапанов обеспечивает гарантированное быстрое наполнение гидроаккумулятора водой при этом вода, пройдя через фильтр тонкой очистки уже будет очищена от вкраплений и осадка. Расположение второго клапана непосредственно у насоса обеспечит более ровный режим работы и самого насоса, ведь при включении в схему одного устройства приводит к снижению мощности насоса.

При этом сам насос начинает нестабильно работать, поскольку нагрузка распределяется неравномерно. Второй клапан сглаживает пики и не допускает глубоких провалов, когда мощность резко падает. И хотя снижение давления в системе все равно ощущается, это не так заметно, как только с нижним клапаном.

Поскольку цилиндрический латунный клапан не столь критично относится к положению установки — горизонтальному или вертикальному можно использовать точно такую же модель, как и на другом конце трубы.
Требования к герметичности резьбовых соединений в таком варианте установки выше, поскольку при поступлении воздуха в систему через резьбу вода будет прокапывать наружу, и ожидаемой ровной работы насоса не получится.

Сборка узла осуществляется в следующем порядке:

1. Проверяется работоспособность клапана, состояние резьбы на соединительных муфтах и сгонах, фильтре;
2. Резьба обрабатывается уплотнителем — фом-лентой или паклей с универсальной сантехнической пастой для резьбовых соединений;
3. Сборка осуществляется в порядке от насосной станции — в патрубок вкручивается сгон, следующим этапом соединяется отрезок резьбы т клапан, дальше при помощи муфты и контргайки фиксируется вся конструкция;
4. Аналогично посредством сгонов и муфт подключается и водяной фильтр.

Перед включением насосной станции необходимо снят колбу фильтра и залить ее водой. При включении насоса это поможет избежать жесткого начала работы.

Установка обратного клапана | Tameson.com

Рисунок 1: Обратный клапан

Обратные клапаны устанавливаются в критических местах для предотвращения обратного потока. Они обычно используются в водопроводных системах для предотвращения обратного потока жидкости и для защиты чувствительного оборудования, компрессоров, труб и насосов. Однако эти обратные клапаны не могут работать должным образом, если они установлены неправильно. Ошибки при установке могут привести к утечке и выходу клапана из строя, что нарушит целостность всей системы трубопроводов. В этой статье подробно рассматривается процесс установки обратного клапана.

Содержание

• Назначение обратного клапана
• Руководство по установке обратного клапана
• Установка обратного клапана на вертикальных участках трубопровода
• Как установить обратный клапан
• Обслуживание обратного клапана
• Как починить обратные клапаны
• Часто задаваемые вопросы

• латунные обратные клапаны

• обратные клапаны из нержавеющей стали

• обратные клапаны из ПВХ


• обратные клапаны из ПВХ


Обратный клапан назначение

Обратный клапан пропускает среду в одном направлении, но препятствует ее течению в противоположном направлении. Установка правильного обратного клапана может предотвратить серьезные проблемы, такие как гидравлические удары, и защитить весь процесс и оборудование, установленное в трубопроводе. Одним из наиболее распространенных примеров установки обратного клапана в жилых помещениях является сантехника. Обратный клапан позволит грязной воде или сточным водам покинуть дом по трубам, но предотвратит их обратное попадание из основного стока обратно в дом.

Инструкции по установке обратного клапана

Крайне важно использовать лучшие методы установки обратного клапана, чтобы воспользоваться всеми преимуществами клапана. Ошибки при установке могут снизить эффективность клапана или даже привести к существенному повреждению оборудования. Некоторые ключевые факторы для проверки:

• Выбор: Выберите обратный клапан в соответствии с размером трубы, совместимостью со средой и расходом. Выбор неправильного клапана может привести к преждевременному износу и поломке компонентов.
• Расположение: Следите за тем, где в трубопроводе установлен обратный клапан. Всегда следите за тем, чтобы клапан находился примерно в пяти диаметрах трубы от тройников, отводов или других клапанов, которые могут вызвать турбулентность. Как указано в следующем разделе, не все обратные клапаны могут работать на вертикальном участке трубопровода.
• Ориентация: Обратите внимание на стрелку на обратном клапане, указывающую на поток среды. Стрелка указывает на правильное положение обратного клапана относительно потока трубы, как показано на рис. 2. Стрелка обычно печатается на отдельной бирке или постоянно маркируется на корпусе клапана.
• Уровень трубопровода: Посадочные поверхности поворотных дисковых и поворотных обратных клапанов обработаны на плоскости, наклоненной под углом 5 градусов относительно осевой линии клапана. Если угол трубопровода превышает 5 градусов, диск может не касаться седла, что может привести к протечке обратного клапана. Однако обратные клапаны с осевым потоком не имеют этой проблемы, поскольку они функционируют за счет внутренней пружины.

Рис. 2: Обратный клапан; Выделенная стрелка указывает направление потока среды

Установка обратного клапана на вертикальных участках трубопровода

Горизонтальная труба всегда предпочтительнее при установке обратного клапана, поскольку она исключает влияние силы тяжести. Не все типы обратных клапанов подходят для вертикального направления потока. Есть несколько применений в зданиях и башнях, где некоторые приложения, такие как дренажные насосы и осушение шахт, требуют вертикальных участков для перемещения жидкости вертикально вверх или вниз.

Установка поворотного (створчатого) обратного клапана

Если поворотный обратный клапан установлен на вертикальной трубе, где поток направлен вверх против силы тяжести, диск может удариться о седло при остановке потока, что может привести к гидравлическому удару. Если поток направлен вниз, как в случае линий подачи котла и горных работ с ограниченным расстоянием между ними, поворотный обратный клапан всегда будет открыт и, следовательно, не будет выполнять свою функцию. Поэтому поворотные обратные клапаны не являются предпочтительными на вертикальных участках трубопровода, и в большинстве случаев эти клапаны устанавливаются горизонтально.

Установка подпружиненного обратного клапана

Подпружиненные осевые бесшумные обратные клапаны хорошо работают в вертикальных трубопроводах. Эти клапаны зависят от потенциальной энергии пружины, необходимой для закрытия клапана. Таким образом, клапан закрывается независимо, не дожидаясь, пока жидкость вернётся в трубопровод. Сильная пружина обратного клапана с осевым потоком обеспечивает закрытие клапана до того, как произойдет обратный поток, тем самым устраняя гидравлический удар; следовательно, обратные клапаны с осевым потоком предпочтительнее на вертикальных участках трубопровода.

Как установить обратный клапан

Размер и тип клапана

Измерьте трубу, к которой должен быть присоединен обратный клапан, и получите обратный клапан соответствующего диаметра. Кроме того, выберите тип обратного клапана в соответствии с применением. Для изготовления клапана используются резьбовые клапаны, раструбные клапаны и различные материалы, такие как ПВХ, латунь и нержавеющая сталь.

Проверка обратного клапана и трубы

Загляните внутрь клапана и проверьте наличие посторонних частиц внутри клапана, поскольку эти частицы могут препятствовать беспрепятственному потоку среды через клапан. Проверьте неровные края, царапины или что-либо еще, что может помешать надлежащему уплотнению обратного клапана. Например, в случае поворотных клапанов переместите заслонку, оттолкнув ее от посадочной поверхности, чтобы обеспечить ее свободное перемещение. Кроме того, перед установкой обратного клапана убедитесь, что трубы чистые и на них нет мусора.

Расположение обратного клапана

Стрелка на клапане указывает направление потока; следовательно, расположите клапан соответствующим образом на трубопроводе (горизонтально или вертикально). Убедитесь, что основная подача воды отключена в процессе установки обратного клапана.

Присоединение обратного клапана

Присоединение обратного клапана к трубопроводу. В зависимости от типа обратного клапана его можно либо привинтить к трубе, либо просто скрепить вместе с помощью гаечного ключа, пока детали не станут прочными и надежными.

Проверка обратного клапана

Включите подачу воды и дайте жидкости пройти через установленный обратный клапан, чтобы проверить его работоспособность. Если во время тестирования вода блокируется, дважды проверьте направление, в котором установлен клапан. Если обратный клапан протекает или возникает какая-либо другая проблема, пользователь может устранить ее, используя советы, упомянутые в следующем разделе.

Обслуживание обратных клапанов

Обратные клапаны не требуют особого обслуживания, но их можно поддерживать более эффективно, постоянно проверяя их на наличие утечек, ржавчины, мусора и оптимального потока.

1. Тщательно очистите обратный клапан, когда он будет готов к обслуживанию; Чем чище, тем лучше.
2. Смазывая поверхность обратного клапана и слегка вращая его, можно обеспечить его оптимальную работу в течение длительного периода времени.
3. Старайтесь соблюдать инструкции производителя клапана по техническому обслуживанию. Это особенно полезно, если у производителя есть особые требования.

Как починить обратные клапаны

Утечка обратного клапана

Ослабленные болты или поврежденная прокладка могут привести к протечке обратного клапана с поверхности. Затяните болты и проверьте, решает ли это проблему. Если нет, замените прокладку на клапане.

Если обратный клапан пропускает воду в закрытом положении, это указывает на повреждение внутри клапана. В этом случае очистите внутренние детали и проверьте их на наличие повреждений. Если есть повреждения заслонки, пружины или шара (в зависимости от типа используемого обратного клапана), попробуйте заменить конкретную деталь по мере необходимости. Если корпус клапана поврежден, замените весь обратный клапан.

Обратный клапан не открывается

Если обратный клапан не открывается, это может быть связано с каким-либо препятствием внутри клапана. В этом случае снимите клапан и разберите клапан, чтобы оценить его. Тщательная очистка клапана должна удалить мусор и позволить воде пройти через него.

Часто задаваемые вопросы

Необходимо ли устанавливать обратный клапан?

Да, обратный клапан необходим для предотвращения обратного потока в различных местах трубопроводной системы.

Как установить обратный клапан?

Обратный клапан можно либо привинтить к трубе, либо просто скрепить вместе с помощью гаечного ключа, пока детали не станут прочными и надежными.

Можно ли установить обратный клапан горизонтально?

Да, обратный клапан может быть установлен как на вертикальных, так и на горизонтальных участках трубопровода. Однако поворотные обратные клапаны предпочтительны только на горизонтальных участках трубопровода, тогда как обратные клапаны с пружинным приводом могут быть установлены в обеих конфигурациях трубопровода.

• латунные обратные клапаны

• обратные клапаны из нержавеющей стали

• обратные клапаны из ПВХ


• обратные клапаны из ПВХ


Рекомендуемая установка погружного обратного клапана.

Являясь пионерами в области строительства скважин для воды на протяжении десятилетий, инженеры Flomatic осознают важность правильной установки нескольких погружных обратных клапанов для обеспечения бесперебойной работы систем водоснабжения. В отрасли водоснабжения колодцев есть множество доступных для общественности ресурсов по установке погружных обратных клапанов. Вопрос, который часто вызывает споры: установка одного обратного клапана или нескольких обратных клапанов для погружного насоса. Являясь лидером отрасли в области технологии и производства клапанов в течение 9 лет.0 лет, мы здесь, чтобы пролить свет на важность этой темы.

В погружном насосе обратные клапаны необходимы для предотвращения стекания воды вниз по трубе и возврата в скважину, когда насос выключен. Чтобы снизить долгосрочные риски и повреждения насоса, мы понимаем критическую важность установки нескольких обратных клапанов, а не только одного обратного клапана в погружных насосах.

Правильное размещение

Большинство высококачественных погружных насосов имеют встроенный на нагнетании обратный клапан от производителя. Этот обратный клапан будет первым установленным обратным клапаном. Второй обратный клапан должен быть размещен над насосом и не более чем на 25 футов выше уровня откачки воды в колодце . Это гарантирует, что в случае отказа обратного клапана на насосе второй обратный клапан в системе будет удерживать вакуум под ним.

Подумайте о соломинке для питья в стакане воды. Когда вы кладете палец на соломинку для питья, вы можете поднять соломинку из стакана, и жидкость, которая была в соломинке, останется внутри. Максимальный диапазон или длина соломы, которая может удерживать воду, составляет примерно 32 фута на уровне моря. Все, что выше 32 футов, физически не может удерживаться вакуумом, поэтому вода будет выпадать из соломинки. То же самое относится и к установке погружного насоса.

Над этим начальным клапаном через каждые 200 футов в отводной трубе должны быть установлены погружные обратные клапаны , как это допускается глубиной скважины . Снаружи скважины во многих штатах требуется дополнительный обратный клапан над землей, который обычно располагается рядом с напорным баком. Например, давайте посмотрим на колодец глубиной 750 футов с уровнем воды 700 футов. В этой ситуации необходимо установить в общей сложности пять или шесть обратных клапанов. Система будет иметь обратный клапан, расположенный на нагнетании насоса, за которым следует еще один на глубине 675 футов. Над установкой этих клапанов должны быть установлены еще три обратных клапана через каждые 200 футов на отводной трубе под землей, на глубине 475 футов, 275 футов и 75 футов. Шестой и последний обратный клапан, при необходимости, располагается на поверхности.

ПРИМЕЧАНИЕ: Идеальное рекомендуемое место установки первого обратного клапана — на один отрезок трубы выше погружного насоса . Клапан в этом положении будет подвержен ламинарному потоку и изолирован от очень турбулентных условий вблизи нагнетания насоса.

Заблуждения

Использование высококачественных обратных клапанов является жизненно важным компонентом для правильного использования систем погружных насосов во всем мире. Распространенным заблуждением является то, что для всей системы необходим всего один погружной обратный клапан.

Высококачественные обратные клапаны, рассчитанные на длительный срок службы, такие как изготовленные Flomatic, рассчитаны на давление до 400 фунтов на квадратный дюйм или 923 фута напора. Однако это не означает, что только один клапан может быть размещен на высоте 923 фута в автономном блоке.

На каждый фут в секунду изменения скорости в стальной трубе создается противодавление 54 PSI. Таким образом, это означает, что в обычной скважинной отводной трубе диаметром 1 дюйм и потоком всего 10 галлонов в минуту может возникнуть противодавление 370 фунтов на квадратный дюйм или более, когда насос выключается и водяной столб меняет направление. В 4-дюймовой трубе поток в 350 галлонов в минуту может создать противодавление в 860 фунтов на квадратный дюйм, что приводит к большему, чем то, на что рассчитаны обратные клапаны стандартных насосов.

Установка обратных клапанов через равные промежутки вдоль стояка снижает гидравлический удар поэтапно, что продлевает срок службы клапанов, насоса и его труб . Каждый обратный клапан, установленный на высоте 200 футов или менее, защищает клапан под ним. Установка многочисленных обратных клапанов позволяет системе поглощать и уменьшать удары выше и ниже каждого обратного клапана.

При определении размера насоса важно помнить о правильном проектировании и планировании систем, а также о глубине насоса, диаметре отводной трубы, коленах трубопроводов и количестве обратных клапанов . При выборе подходящих погружных обратных клапанов важно обеспечить правильный размер клапанов и скорость потока в трубе. Размер клапанов важен, и его можно упустить из виду при установке погружных обратных клапанов или выборе размера клапана на основе потерь на трение, а не потока в системе. Чтобы узнать больше о правильной установке и рекомендациях по использованию обратных клапанов для погружных насосов, ознакомьтесь с нашими руководствами по эксплуатации и техническому обслуживанию.

Потенциальные последствия

Если насосная система спроектирована неправильно, с ней связано много потенциальных проблем и опасений – более короткий срок службы системы, а также более высокие затраты и затраты на техническое обслуживание в долгосрочной перспективе. Несколько погружных обратных клапанов также обеспечивают плавное применение. Ниже приведены несколько условий, которые помогают поддерживать и контролировать несколько погружных обратных клапанов.

Обратное вращение: Обратное вращение происходит, когда вода течет через насос в обратном направлении, в результате чего крыльчатки насоса вращаются в направлении, обратном направлению их предполагаемого использования. Если насос снова включится во время вращения в обратном направлении, это создаст огромный крутящий момент на насосном узле. Это давление на насос может привести к поломке вала насоса или серьезному повреждению упорного подшипника двигателя.

Напор вверх: Напор вверх возникает, когда насос включается в условиях низкого напора, что приводит к приподнимающему действию на узел вала рабочего колеса. Многократное повышение давления в системе может привести к преждевременному износу и отказу насоса.

Гидравлический удар:  Вода, перекачиваемая и протекающая по системе трубопроводов, имеет определенное количество энергии (вес x скорость). Если перекачка остановлена, вода продолжает двигаться, и ее оставшаяся энергия должна каким-то образом поглощаться. Это поглощение энергии может иногда создавать нежелательный шум и/или повреждения. Это называется гидроударом. Гидравлический удар может разрушить трубопроводные системы, клапаны и связанное с ними оборудование. Гидравлический удар различается по интенсивности в зависимости от скорости, с которой движется вода, когда насос отключается. Для установщика очень важно осознавать потенциал гидравлического удара, и он должен учитывать это при определении размера системы и принятии решения о том, из какого материала должны быть изготовлены клапаны.

Гидравлический удар может возникнуть при определенных гидравлических условиях, если не установлены обратные клапаны надлежащего размера. Для получения более подробной информации о негативном влиянии гидравлического удара на приложение, пожалуйста, ознакомьтесь со следующей технической статьей Flomatic, содержащей наши рекомендации по предотвращению гидравлического удара.

Несколько причин для использования нескольких обратных клапанов

Что касается расхода и максимального давления в системе, существует множество различных типов погружных обратных клапанов, которые следует учитывать для различных применений. Материал, размер и конструкция существенно влияют на производительность, и их важно учитывать для многолетней бесперебойной работы . Для надлежащего поглощения гидравлического удара воды, связанного с перекачиванием воды из скважины, и работы без обслуживания установка нескольких погружных обратных клапанов очень важна, чтобы обеспечить скважинной системе наибольшие шансы на долгосрочную работу без ремонта.

Почти все известные производители насосов рекомендуют установку нескольких обратных клапанов в системах водозаборных скважин. Таким образом, размещение обратных клапанов на нескольких ступенях капельного насоса является лучшим способом защиты их продукта и увеличения срока службы.

При работе с подводными установками крайне важно нанимать и работать со знающими, опытными подрядчиками и профессионалами в отрасли. Важно искать информацию, проводить исследования и спрашивать у подрядчиков, что они думают о размещении обратного клапана. Очень важно сотрудничать с профессионалами отрасли, которые осознают ценность и важность установки нескольких погружных обратных клапанов и следуют приведенным выше рекомендациям.
