Выполняя обустройство скважины, на нее необходимо установить оголовок. Работа эта несложная и ее можно сделать собственноручно, если соблюдать ряд определенных правил. Оголовок является важной деталью, без которой источник водоснабжения прослужит намного меньше.

Назначение и особенности изделия

Сначала следует выяснить, что такое оголовок для скважины и для чего он нужен. Он служит защитой верхней части обсадной трубы от воздействия внешних факторов, отражающихся негативно на ее работоспособности. Обойтись можно и без устройства, изготовленного в заводских условиях. Вместо оголовка используют емкость требуемого размера, которую переворачивают и затем накрывают ею скважину.

Иногда владельцы источника просто заматывают верх трубы отрезком полиэтиленовой пленки и уверены, что этой меры будет достаточно. Но кроме установки оголовка на скважину, все вышеописанные варианты нельзя назвать надежными.

Пленка и перевернутая емкость могут служить исключительно временным защитным средством. Эти варианты оказываются абсолютно бесполезными в случае весеннего паводка, проникновения в конструкцию насекомых и при других аналогичных проблемах.

Функциональное назначение оголовка намного шире, чем кажется на первый взгляд, поскольку с его помощью можно решить немало важных задач:

• обеспечение герметичности верхней части обсады от попадания атмосферных осадков, паводковых вод и других жидкостей, которые не должны проникать в источник;
• защита от мусора, грязи, пыли и т.д.;
• защита шахты от попадания небольших предметов;
• предотвращение кражи насосного оборудования и других дорогостоящих приборов из скважины;
• создание дополнительной преграды, препятствующей возможности промерзания в морозную погоду;
• надежное закрепление погружного агрегата и инженерных коммуникаций.

Когда выполнена установка оголовка на скважину, ее эксплуатация и обслуживание становятся намного проще, чем без него. Специалисты считают, что герметичная крышка оказывает положительное влияние на дебит источника. Дело в том, что оголовок оказывает дополнительное влияние на ресурс источника.

Такое изделие можно задействовать в качестве переходника, когда нужно применить водоподающие трубы, имеющие разный диаметр.

Нюансы выбора

Следует подбирать оголовок на скважину так, чтобы его размер точно соответствовал размерам обсадной трубы.

Вторым немаловажным нюансом при выборе устройства является материал его изготовления. В торговой сети представлены чугунные, пластиковые и стальные изделия. Конструкции этих оголовков имеют много общего, но нагрузку, оказываемую на них, они способны переносить по-разному.

Полимерные изделия могут выдержать до 200 килограммов, стальные — до 500 килограммов, а чугунные — легко переносят и больший вес, хотя они и сами имеют большую массу.

С целью экономии многие покупатели отдают предпочтение стальному вместо чугунного оголовка на скважину. Стоимость продукции из стали меньше. Но продолжительность эксплуатации данной модели намного меньше.

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Для относительно неглубокого источника, при расположении водоносного слоя на глубине не более 50 метров, приобретают пластиковые или стальные устройства, поскольку в этом случае нагрузка на них редко составляет более 100 килограммов. В свою очередь вес оборудования для более мощной артезианской скважины может превысить 250 килограммов, поэтому для нее покупают оголовок попрочнее.

Точная информация о параметрах крышки на источник имеется в техпаспорте, прилагаемом к изделию, поэтому все данные о нем можно выяснить до его приобретения. Немаловажным преимуществом оголовка для скважины считается то, что он имеет довольно простое устройство.

Состоит данное изделие из следующих основных деталей:

• фланца;
• крышки;
• уплотнительного кольца.

В зависимости от модели, оно может быть доукомплектовано:

1. Кабельным вводом, который предназначается для электропривода. Данный элемент позволяет защитить от повреждений электрический кабель. У него обычно имеется специальная пружина, обеспечивающая прочное крепление и герметичность.
2. Рым-болтами. Они имеют форму стандартного болта, верхняя часть которого оформлена в виде кольца. Задействуют эти элементы для фиксации тросов и для подвешивания насоса. Рым-болты помещают на оголовок сверху, чтобы облегчить поднятие крышки, а снизу размещают для установки оборудования. Если они не входят в комплект, их можно купить и потом приварить к оголовку из металла.
3. Крепежными болтами. Эти детали могут иметь особую «секретную» конструкцию, что позволяет обеспечить источнику дополнительную защиту от постороннего нежелательного вмешательства. Если в комплекте оголовка имеются обычные болты, желательно поменять их на крепеж с «секретом». Лучше приобрести болты, которые специально предназначаются для работы в условиях высокой влажности, защитой от коррозии в них служит пластиковое покрытие. Когда имеется возможность, лучше предпочесть данные комплектующие.
4. Штуцером для трубы, подающей жидкость.
5. Набором карабинов.

На оголовках, монтируемых на скважину, присутствует специально нанесенная маркировка, позволяющая иметь представление о параметрах изделия. Сначала обычно видны буквы ОС, расшифровывающиеся как «оголовок скважинный». Первое число указывает размеры обсадной трубы. Когда оно одно, это означает, что крышку на скважину своими руками поставить можно только на трубы одного диаметра.

Если нанесен диапазон 140-160, тогда данное устройство допустимо монтировать на обсадные трубы разного сечения в обозначенном пределе. Второе число означает размер трубы, подающей воду, которую предстоит состыковать с этой крышкой. Пластиковый оголовок для скважины имеет в маркировке дополнительное буквенное обозначение «П», а на металлических моделях оно отсутствует.

Например, если на изделии есть маркировка ОС-152/32П, это означает, что оно сделано для обсадной трубы диаметром 152 миллиметра и укомплектовано переходником для водопровода размером 32 миллиметра. Оголовок изготовлен из пластика. Если на изделие нанесено ОС-152/32, тогда оно имеет аналогичные характеристики, как у первого устройства, но только было изготовлено из металла.

Можно приобрести оголовок по низким ценам, но привлекательная стоимость не означает, что модель качественная. Наиболее востребованы сейчас у потребителей оголовки для скважин от компании «Джилекс».

Правила выполнения монтажа – как установить оголовок

Поскольку конструкция изделия простая, то и процесс, как установить оголовок для скважины, значительных сложностей вызвать не должен. Но все равно существуют определенные рекомендации специалистов, которые следует выполнять во время проведения монтажа.

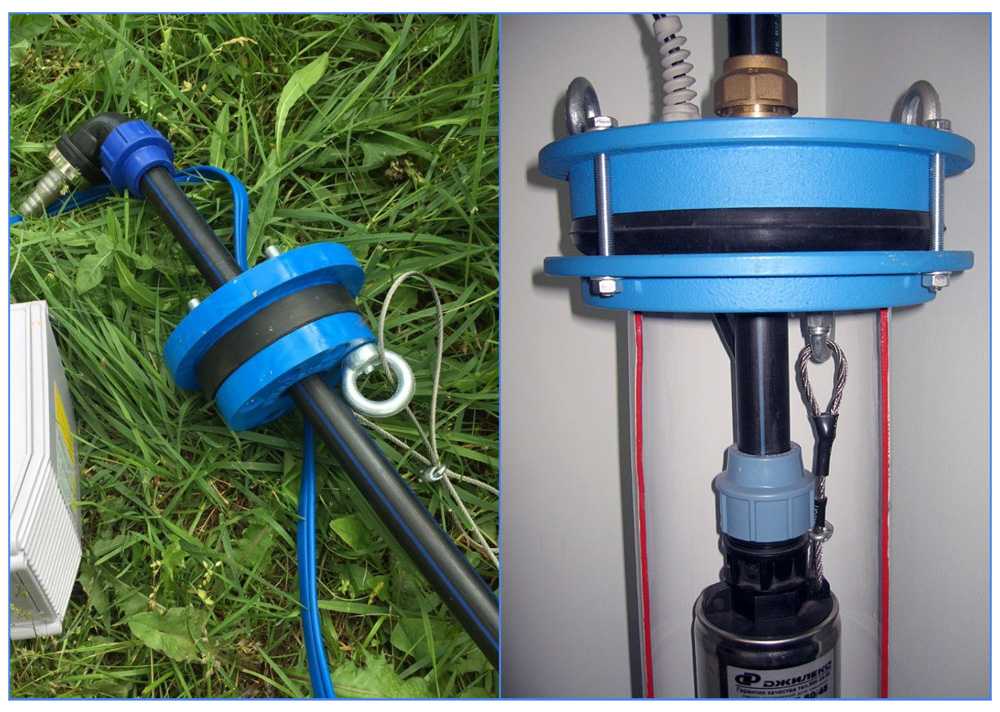

Установка оголовка осуществляется в определенной последовательности:

1. В первую очередь подготавливают верхнюю часть трубы.
2. Фланец размещают на нее так, чтобы бортик у него располагался книзу.
3. Монтируют уплотнительное кольцо.
4. Закрепляют трос, предназначенный для насоса.
5. Пропускают электрический кабель в соответствующий вход.
6. Подсоединяют к штуцеру шланг или отрезок трубы водоподачи, противоположный конец которого крепят к насосу.
7. Агрегат опускают в источник.
8. Крышка будет закрываться под воздействием погружного насоса.
9. Между собой оголовок и фланец соединяют болтами, которые необходимо затягивать равномерно.

При подготовке края трубы обсады, ее в первую очередь нужно обрезать строго по горизонтали. Это позволяет установить оголовок в плоскости, перпендикулярной колонне. Когда труба отрезана правильно и на требуемой высоте, ее край тщательно полируют, для чего можно воспользоваться болгаркой, к которой прилагается набор кругов-насадок.

Перед тем как установить оголовок на скважину, обсадную трубу, изготовленную из металла, следует дополнительно покрасить специальным красящим составом. В некоторых случаях уплотнительное кольцо трудно надеть на трубу и переместить вниз непросто. Для решения данной проблемы можно воспользоваться смазкой, например, специальным маслом или автолом.

Стараясь как можно быстрее получить воду из готового источника, некоторые хозяева спешат опустить в него насос, отложив установку оголовка скважины на будущее. Это неправильно.

Сначала нужно надеть фланец и уплотнительное кольцо, а только потом опускать агрегат в источник. В противном случае при установке оголовка оборудование придется достать, а затем снова опустить.

Этот вариант нельзя назвать лучшим, так как возрастает риск нанесения повреждений колонне и насосу, да и процедура получается довольно трудоемкой. Чтобы закрепить трос на агрегате и оголовке, задействуют особые карабины. Протяженность троса должна соответствовать глубине, на которую предстоит погружать насос. Не следует опускать агрегат в источник, пока все другие элементы не будут размещены в определенные разъемы крышки.

На отверстии для прокладки электрокабеля расположен специальный зажим. Его нужно немного ослабить, чтобы кабель скользил по оголовку беспрепятственно. Когда вдруг провод пережат или располагается так, что на него оказывается нагрузка, частично равная весу насоса, велика вероятность, что он выйдет из строя.

Перед закреплением на оголовке шланга или трубы водоснабжения, его нижний конец подключают к погружному насосу. По мере опускания агрегата, нужно постепенно отпускать трос. После достижения оборудованием конкретной глубины, крышку закрывают, и за счет веса насосного оборудования ее прижимает к фланцу.

Одновременно с этим уплотнитель оказывается в специальной канавке и плотно прилегает к обсаде, обеспечивая тем самым требуемую степень герметизации конструкции. Если выполнены все требования относительно того, как правильно установить оголовок на скважину, уплотнительное кольцо окажется равномерно прижатым фланцем к крышке, при этом соединительные отверстия окажутся расположенными напротив.

Если этого не произошло, следует обнаружить причину несовпадения. Возможно потребуется всего лишь незначительно откорректировать расположение устройства. Соединительные болты необходимо затягивать равномерно, не допуская перекоса крышки в любую из сторон, без приложения максимальных усилий.

В случае слишком плотного соприкосновения крышки и фланца, может произойти повреждение сделанного из резины кольца, что непременно приведет к недостаточной герметизации конструкции. Одновременно недопустимым является чрезмерно слабое соединение. Если болты затянуты слабо, устройство можно легко снять с трубы и тогда нет смысла в его монтаже.

Когда крышку разместили и зафиксировали, можно почти всегда увидеть небольшое провисание электрокабеля. Длину провода нужно выбирать так, чтобы он не оказался в натянутом состоянии и одновременно не провисал.

Далее к штуцеру подсоединяют водопроводную трубу. Затем включают насос для проверки правильности монтажа оголовка и его состояния в условиях рабочей нагрузки.

Изготовление оголовка для скважины своими руками

Перед тем как поставить оголовок на скважину, его можно сделать собственноручно. Для этой цели применяют нержавеющую сталь толщиной 10 сантиметров. Из металла меньшей толщины устройство получится недостаточно прочным. Но и чересчур большая толщина материала не требуется, поскольку она станет причиной повышенной нагрузки.

В первую очередь вырезают из нержавейки круглый фланец, внутри него создают отверстие, размеры которого должны отвечать диаметру обсадной трубы.

Крышка на оголовок так же представляет собой металлический круг, но с иными отверстиями. Как правило, по центру нее располагают отверстие под штуцер водопроводной трубы. Потом дрелью со сверлом просверливают еще одно, но уже меньшего сечения — для прокладки электрокабеля.

До того как одеть оголовок на скважину, после завершения порезки металла и проведения сварочных мероприятий, отверстия и прочие элементы устройства необходимо обработать напильником для устранения заусениц, неровностей и прочих недостатков. Также потребуется приварить к крышке три рым-болта — один из них подсоединяют к нижней стороне, он станет петлей для крепления троса, на котором будет подвешен насос.

На верхней части крышки закрепляют два рым-болта. Они будут выполнять функцию своеобразной ручки — с ее помощью будет удобно открывать оголовок. Можно рым-болты заменить рым — гайками, которые иногда удобнее в использовании.

Некоторые домашние умельцы успешно заменяли этот элемент на кусок металлического прута определенного диаметра, согнутого в круг. Во фланце и крышке также следует обустроить отверстия, которые предназначаются для крепежных болтов. Специалисты рекомендуют просверливать одновременно обе детали, соединив их тисками или используя струбцину, чтобы достичь максимально точного совмещения отверстий при монтаже самостоятельно сделанного оголовка.

Мастера со стажем советуют проделать все нужные отверстия в первую очередь во фланце и оголовке, а потом приваривать рым-болты, переходник и другие детали. Следует предварительно купить крепежные болты. Их диаметр должен соответствовать подготовленным отверстиям, а длина быть достаточной для соединения крышки, фланца и прокладки, расположенной между ними.

Если порезка и последующая сварка листовой нержавейки особых трудностей не вызывает, то при поиске прокладки нередко возникают проблемы. Наилучший вариант — это приобретение его в магазине стройматериалов или непосредственно у производителя.

Но прокладки заводского изготовления стандартных размеров не всегда подойдут для оголовка, сделанного самостоятельно. Их вырезают из толстой резины, если она имеется под рукой. Принято считать, что резины толщиной около 5 миллиметров вполне достаточно.

Размер внутреннего диаметра следует делать таким, чтобы прокладка плотно обхватывала обсадную трубу и обеспечивала тем самым хорошую герметизацию после сборки и монтажа оголовка на скважину.

Опытные домашние мастера советуют вместо нее использовать кольцо, сделанное из старой автомобильной камеры. Существует еще один нестандартный вариант изготовления прокладки — это отливка ее из силикона. Для этого потребуется подготовить форму определенного размера и вида.

Прокладку нужно изготавливать достаточно прочной, чтобы она в нужной степени обеспечила герметизацию оголовка и его продолжительную эксплуатацию. Этот элемент под сжимающим воздействием будет находиться постоянно. При быстром разрушении некачественной резины соединение всей конструкции будет ослаблено.

В случае монтажа самодельного оголовка на скважину, электрокабель следует защитить термоусадочной муфтой. Для ее установки потребуется строительный фен.

В некоторых случаях домашние умельцы вместо нижнего фланца задействуют три уголка из металла, которые приваривают к обсадной трубе. При этом конструкционное устройство крышки остается прежним, а отверстия просверливают и в крышке, и в уголках.

После завершения монтажных работ качественно сделанное устройство станет выполнять свое назначение, в соответствии с тем, зачем для скважины нужен оголовок. Если его модель подобрана и установлена правильно, источник водоснабжения будет надежно защищен, а срок его эксплуатации максимально продлен.

видео и советы по монтажу скважинного насоса своими руками

1. Как установить насос в скважину и выполнить пусконаладочные работы
2. Как определить требуемую глубину источника
3. Демонтаж глубинного насоса
4. Преимущества обращения к квалифицированным специалистам
5. Демонтаж глубинного насоса своими руками

Для того чтобы обеспечить загородный дом или дачу требуемым количеством воды, используемой для бытовых нужд и для полива зеленых насаждений на приусадебном участке, необходим источник водоснабжения, в качестве которого может выступать колодец или скважина. Если решение вопросов с обустройством такого источника лучше всего доверить квалифицированным и опытным специалистам, то установка насоса в скважину, который будет откачивать из нее воду, вполне может быть выполнена самостоятельно.

Размещение насоса в скважине

Как правильно установить насос в уже подготовленную скважину? Прежде всего необходимо приобрести устройство, технические характеристики которого соответствуют параметрам обустраиваемой системы автономного водоснабжения. Только если насос подобран правильно, а монтаж насоса в скважину выполнен должным образом, можно рассчитывать на эффективную и бесперебойную работу такого устройства на протяжении продолжительного периода.

Как установить насос в скважину и выполнить пусконаладочные работы

После бурения скважины в нее устанавливают обсадную трубу, в которую и опускают глубинный насос. Прежде чем приступать к установке глубинного насоса в скважину, следует убедиться, что на всем протяжении внутренней поверхности обсадной трубы отсутствуют сужения и кривизна, которые могут не только затруднить монтаж, но и значительно сократить срок эксплуатации насосного оборудования.

Подготовка оголовка скважины

Перед установкой погружного насоса в скважину следует определить разницу между внутренним диаметром обсадной трубы и наружным диаметром корпуса гидромашины. Если такая разница слишком маленькая, то все дефекты, имеющиеся на внутренних стенках обсадной трубы, будут негативным образом отражаться на работе устройства. Если зазор между корпусом насоса и стенками трубы слишком большой, это может стать причиной выхода оборудования из строя. Вода, которую глубинный насос откачивает из скважины, должна двигаться с достаточной скоростью для того, чтобы обеспечивать эффективное охлаждение насоса, поэтому при установке зазор между его корпусом и внутренними стенками обсадной трубы должен иметь оптимальное значение. Такое значение, как правило, указывается в техническом паспорте на каждую модель погружного насоса.

Установка погружного насоса в скважину осуществляется при помощи полиамидного шнура, который привязывается к корпусу гидромашины. Выбирая такой шнур для установки насоса в скважину своими руками, следует иметь в виду, что данное изделие должно выдерживать нагрузку на разрыв, значение которой как минимум в пять раз превышает вес устанавливаемого насосного оборудования. Чтобы исключить риск всасывания во внутреннюю часть гидромашины узла, при помощи которого полиамидный шнур крепится к ее корпусу, такой узел следует завязать на расстоянии около 10 см от входных отверстий устройства, а концы шнура оплавить.

Подготовка насоса к установке в скважину

Если глубина скважины, в которую монтируется глубинная помпа, не превышает 10 метров, то помимо полиамидного шнура при установке насоса необходимо использовать пружинящую подвеску, привязываемую к корпусу устройства. В качестве такой подвески, которая необходима для того, чтобы погасить вибрации работающего погружного насоса, можно использовать медицинский жгут или ленту, выполненную из гибкой резины. Однако в этой функции нельзя применять проволоку или трос, изготовленные из металла. Объясняется это тем, что элементы такой подвески, отличающиеся высокой твердостью, могут просто разбить крепежные отверстия на корпусе насоса.

Монтаж глубинного насоса предполагает, что вместе с самой гидромашиной, установку которой в скважину выполняют при помощи полиамидного шнура, в обсадную трубу опускаются шнур электропитания и металлопластиковая труба, соединенная с нагнетательным патрубком. Все три опускаемых в скважину вместе с насосом элемента (полиамидный шнур, шнур питания и труба) скрепляются между собой при помощи изоляционной ленты, при этом шаг, с которым выполняются такие крепления, может находиться в диапазоне 70–130 см. Располагать первую связку, соединяющую полиамидный шнур, провод электропитания насоса и трубу, следует на расстоянии не менее 20–30 см от нагнетательного патрубка.

Перед спуском насоса проверьте крепление питающего кабеля

Поскольку резьбовые соединения снижают прочностные показатели труб, скважинный насос стараются устанавливать без их использования. Как правило, монтаж погружного насоса в скважину осуществляется с применением соединений фланцевого типа, которые отличаются высокой надежностью и долговечностью. Крепежные болты в соединениях данного типа вставляют через верхний фланец, а гайку накручивают на него снизу. Необходимость соблюдения такой рекомендации объясняется тем, что если открутившийся болт упадет в шахту скважины, то он нанесет ей значительно больше вреда, чем упавшая в нее гайка.

Прежде чем подвергать установке скважинный насос, следует сначала замерить, на какой глубине в подземном источнике находится вода. Для осуществления такого замера используется колонна из газовых труб, опускаемая в шахту скважины через отверстие в опорной плите.

Произвести измерение можно с помощью специального прибора, сигнализирующий электрод которого опускается в скважину и срабатывает при погружении в воду

Следует также знать, как опустить насос в скважину, чтобы не повредить корпус устройства при установке. Лучше всего при опускании насоса в скважину надеть на его корпус резиновое кольцо, которое защитит его от повреждений при ударах о стенки обсадной трубы. После того как погружной насос опущен в скважину на требуемую глубину, верхний конец подвески, на которой держится такое устройство, привязывают к специальной перекладине, закрепленной на поверхности земли.

Установка оголовка скважины

При оснащении подземного источника воды насосным оборудованием важно знать, как установить насос в скважину, а также как правильно подключить такое устройство к трубопроводной системе, которую оно будет обслуживать. Монтаж скважинного насоса, выполняемый после того, как оборудование уже находится на требуемой глубине подземного источника воды, осуществляют по следующему алгоритму.

• Верхний конец трубы, соединенной с нагнетательным патрубком насоса, крепится к опорной плите, которой оснащена скважина.
• Если в конструкции насоса не предусмотрен встроенный обратный клапан, то его приобретают отдельно для установки на нагнетательной магистрали.
• Кроме того, необходима установка на нагнетательной трубе задвижки, отводного колена и манометра, при помощи которого будет измеряться давление жидкости.
• После того как все вышеперечисленные действия выполнены, можно подсоединить колено, отходящее от нагнетательной трубы, к самому трубопроводу, по которому откачиваемая из скважины вода будет поступать к точкам ее потребления.

Проверка работоспособности скважины

Перед тем как подключить помещенный в скважину насос к станции электропитания и управления таким устройством, желательно замерить сопротивление обмотки его приводного двигателя и электрического кабеля, погруженного в жидкую среду. Выполнить такую процедуру, завершающую установку скважинного насоса своими руками, можно с помощью мегаомметра. После проверки электрокабель насоса подключается к станции управления. Затем выполняют пробный запуск установленного оборудования.

Подключение напорной линии к скважинному насосу

Как определить требуемую глубину источника

Установка скважинного насоса должна осуществляться на определенной глубине источника воды. При использовании в качестве источника водоснабжения скважины учитывают статический и динамический уровни расположения в ней откачиваемой жидкой среды. Под статическим уровнем понимают расстояние, на котором зеркало воды, находящейся в спокойном состоянии, располагается от поверхности земли. На динамическом уровне вода в скважине находится после того, как ее начинают откачивать.

Динамика столба воды в скважине

Погружное насосное оборудование, чтобы оно эффективно функционировало и качественно охлаждалось посредством перекачиваемой им жидкой среды, следует располагать в скважине на отметке, находящейся как минимум на 30 см ниже динамического уровня. Если толщина водного слоя позволяет, то будет лучше, если установка глубинного насоса будет выполнена на отметке, расположенной ниже динамического уровня на 2–3 м. При этом следует учитывать, что насос, установленный в скважине, должен находиться на расстоянии не менее 1–2 м от ее дна.

Демонтаж глубинного насоса

Необходимость в демонтаже, выполняемом из-за выхода насоса из строя, может возникнуть по ряду причин, наиболее распространенными из которых являются:

• неправильно выполненная установка насоса погружного типа в скважину;
• неправильно подобранные элементы автоматического управления насосным оборудованием;
• неправильный выбор самой гидромашины по ее мощности.

Так, если насос, изначально рассчитанный на обслуживание скважин глубиной не более 50 м, используется для подъема воды на высоту порядка 80 м, то ремонт такому оборудованию может потребоваться уже через несколько месяцев его эксплуатации. Автоматика данного насоса, настроенная на определенное давление перекачиваемой жидкой среды, просто не будет периодически отключать устройство, в результате чего оно будет работать с постоянными перегрузками и, соответственно, быстро выйдет из строя.

Извлеченный из скважины глубинный насос

Когда сломавшийся глубинный насос требует демонтажа, для осуществления этой процедуры лучше пригласить квалифицированных специалистов. Если же вы изучили теоретический материал на данную тему и просмотрели видео, которыми в интернете делятся пользователи насосных устройств погружного типа, вы можете выполнить демонтаж своими руками.

Преимущества обращения к квалифицированным специалистам

Основным и наиболее важным преимуществом привлечения для технического обслуживания и демонтажа погружного насоса квалифицированных специалистов является наличие у них необходимых знаний, навыков и опыта работы с гидромашинами. Это позволит таким специалистам быстро диагностировать неисправное оборудование, определить причину его выхода из строя или некорректной работы, оперативно устранить ее и выполнить пусконаладочные работы.

Кроме того, серьезные компании, занимающиеся установкой и ремонтом насосного оборудования, обслуживающего скважину или колодец, предоставляют гарантии на все выполняемые ими работы.

Демонтаж глубинного насоса своими руками

Браться за самостоятельный демонтаж погружного насосного оборудования, если в этом возникла необходимость, следует только в том случае, если вы уверены, что сможете справиться с такой непростой процедурой.

Кроме набора необходимых инструментов и комплектующих, для самостоятельного демонтажа глубинного насоса вам потребуется помощь нескольких человек, так как извлечь такую тяжелую конструкцию из глубокой скважины в одиночку точно не получится.

Как измерить обсадную колонну и уплотнения скважины по сравнению с крышками скважины – солнечные насосы RPS

Типы обсадных труб:

Обсадная труба из ПВХ

Стальная обсадная труба

Скважина может иметь обсадную трубу из ПВХ или стали. . В старых скважинах будут использоваться металлические обсадные трубы, большинство бурильщиков сейчас используют ПВХ, потому что он не ржавеет со временем. Трубопровод может торчать из земли на несколько футов, как показано на рисунках выше, или всего на несколько дюймов над уровнем земли. Обсадная труба колодца уходит в землю и предотвращает смешивание грязи и другого мусора с колодезной водой. В более мягких грунтах обсадная труба будет доходить до дна скважины. На дне колодца есть щелевые фильтры, которые позволяют воде проходить через окружающий гравийный фильтр, что помогает создать фильтр для предотвращения попадания песка и мусора. В районах с коренной породой обсадные трубы бурятся до коренной породы, но не обсаживаются на забое, поскольку коренная порода действует как обсадная труба и предотвращает накопление обломков.

Уплотнение скважины и крышка скважины

Колпачки скважин надеваются на внешнюю часть трубы. Используется в сочетании с безямными адаптерами в условиях промерзания. Адаптеры без ямы подсоединяются к подземному трубопроводу, продетому через отверстие, просверленное сбоку, если оно значительно ниже линии промерзания. В крышке колодца сбоку имеется отверстие для электрических проводов, соединяющих насос с контроллером или блоком выключателя. Уплотнитель скважины надевается на обсадную трубу скважины, герметизируя его резиновым кольцом. Он распределяет вес подвесного насоса и удерживает на месте капельную трубку. Обычно используется в более теплых условиях, где не ожидаются сильные морозы.

Как измерить обсадную трубу для уплотнения колодца

Поместите конец измерительной ленты на внутреннюю сторону трубы и измерьте внутреннюю часть противоположной стороны, это число будет соответствовать правильному размеру уплотнения колодца. Жилые колодцы обычно имеют обсадные трубы диаметром 4,5,6 дюйма. В старых колодцах или сельскохозяйственных колодцах, как правило, используются обсадные трубы большего размера, 8, 10, 12 дюймов (или большего диаметра), в зависимости от количества воды, необходимой для перекачки.

Как измерить обсадную колонну для крышки скважины

Измерить наружный диаметр обсадной трубы. Поместите рулетку на внешний край трубы из ПВХ и измерьте расстояние до противоположного внешнего края. Поместите крышку колодца и затяните винт.

Нет измерительной ленты?

Оберните кусок веревки снаружи обсадной колонны, отрежьте ее по длине и принесите секцию домой. Когда вы вернетесь в свой магазин, возьмите рулетку и измерьте длину веревки, чтобы получить окружность колодца. Разделите длину окружности на 3,14, чтобы рассчитать внешний диаметр обсадной трубы скважины. Вычтите 1/2″, чтобы получить внутренний диаметр. Длина колонны в дюймах / 3,14 = наружный диаметр обсадной колонны
