Установка окон в сэндвич панели: как сделать монтаж и установка пластиковых окон в сэндвич-панелях

Инструкция по монтажу откосов из сэндвич панелей с уголком и без

Среди распространенных способов отделки оконных проемов с окнами ПВХ выделяется установка сэндвич панелей. Это обосновано практичностью, надежностью, внешним видом и скоростью, простотой монтажа. Рассмотрим, как выполнить работу своими руками с учетом рекомендаций от мастеров.

Содержание

Сэндвич от англ. sandwich – бутерброд из хлеба и начинки. Панели толщиной 6-32 мм имеют аналогичную структуру: пластиковая основа и теплоизоляционная сердцевина из экструдированного пенополистирола.

Основные достоинства материала: легкость, неприхотливость в уходе, биостойкость, долговечность. Преимуществом над иными видами отделочных материалов для откосов считаются теплотехнические характеристики и простота, скорость монтажа.

Двухслойные панели используются для отделки того или иного основания. Дополнительно выполняются такие задачи, как выравнивание, утепление, шумоизоляция, влагозащита поверхности.

Трехслойный аналог чаще применяется в качестве вставки в двери или перегородки, где важны изоляция, практичность и внешний вид. Полимерная оболочка бывает разного цвета и фактуры, с принтом, ламинацией или без них.

В любом случае поверх пластика декоративная отделка не требуется на протяжении всего срока эксплуатации. Исключением являются царапины и сколы и прочие дефекты, которые устраняются с помощью специальной шпаклевки либо герметика. Их можно подобрать по цвету, окрашивать.

Методы установки панелей

Существует два способа монтажа готовых изделий: приклеивание или обшивка. В первом случае, как правило, применяется монтажная пена малого расширения. Если взять стандартный вариант, то панель из-за упругости деформируется под давлением увеличивающегося в объеме фиксатора.

Обшивка подразумевает крепление полотна с помощью специального профиля и уголка. Стартовая планка в поперечном сечении имеет П-образную форму. В зависимости от исполнения и способа ее установки различаются:

Монтаж со стартовым профилем

  1. Профиль-клипса. Монтажная кромка по центру основы имеет Т-образную форму (на стержне зацеп и упор/ребро жесткости). Она позволяет без использования дополнительных приспособлений зафиксировать планку на торце оконной рамы путем защелкивания.
  2. L-профиль. Через основную площадку планка крепится вдоль края переплета с помощью саморезов. Нужно выбирать метизы с небольшими диаметром и длиной, чтобы не деформировать ПВХ профиль окна. Можно для упрощения процесса предварительно высверливать отверстия чуть меньшего сечения.

Выбор планок проводится по двум дополнительным критериям: ширина паза и угол отклонения. Первый показатель должен быть соразмерен с толщиной устанавливаемой сэндвич панели, чтобы обеспечить плотное соединение. Второй момент важен, так как откосы могут быть по отношению к окну развернуты на не только на 90 градусов.

Ломать и сгибать стенки профиля не нужно – производители предусмотрели несколько распространенных вариантов отклонения, дабы соблюсти плотность стыка полотна с наружной кромкой стартовой планки.

Уголки устанавливаются вдоль смежных с откосом стен. Обычные пластиковые декоративные элементы оказывают прижимающее действие, обеспечивают маскировку и защиту торцевой части панельной отделки. Монтаж обычно проводится с использованием “жидких гвоздей”.

Есть специальный F-образный профиль, который надевается на торцевую часть панели и перекрывает пространство между обшивкой и простенком. Клеевые средства здесь не всегда пригодятся.

Модернизированный вариант F-профиля дополнен сборным нащельником – это универсальный наличник для обрамления откоса с панельной отделкой.

Предварительные расчеты

Стоит сразу отметить, что пластик при нагревании расширяется. Поэтому независимо от способа монтажа нельзя устанавливать полотна впритык к профилям. Планки в любом случае будут скрывать подрезанные края. А приклеенный лист по технологии заводится за торец оконного переплета.

Монтажная пена – упругая, восстанавливает форму при незначительном временном уплотнении. Поэтому при тепловом расширении панель не деформируется, а утеплитель в швах не страдает.

Выбирать сэндвич панели нужно с небольшим запасом относительно ширины и высоты каждого простенка.

При таком подходе можно будет решить – какой разворот будет у откоса. Если он будет больше 90 градусов, то ширина полотна будет увеличена в сравнении с прямым углом. Также запас пригодится, если во время монтажа будут внесены иные изменения.

Расходные материалы

Профиль нужно выбирать с запасом по длине. Особенно, если речь идет о декоративном обрамлении. Здесь нужно дополнительно учитывать заступ для формирования стыка. Внутренние планки нередко устанавливаются поперек подоконника и потолочного простенка.

Монтажная пена применяется при условии, что заполняться будет пространство шириной не менее 10 мм.

Чтобы ограничиться 1 баллоном емкостью 750 мл, стоит заранее выровнять простенки до “нужного” 1 см. Дешевле и практично использовать для этого вспененный пенопласт. Также допустимы гипсокартон, штукатурка, минеральная вата и прочие материалы.

Герметик наносится обычно по всему периметру оконного переплета, на стыках между панелями и поперек подоконника. Чаще выбирается “жидкий пластик” из-за долговечности и прочности. Расчет материала проводится исходя из протяженности заполняемых швов.

Чаще при толщине зазора в пределах 5 мм с тубы 400 мм выходит 15 погонных метров. Если планируется использовать герметик либо жидкие гвозди и для фиксации самих полотен к простенкам, то добавляется минимум три длины каждой из заготовок.

Кроме прочего понадобится малярный (бумажный) скотч. Лента является временным фиксатором панелей и уголков, если используются “монтажные гвозди” или клей-пена. Для прикручивания L-образного профиля можно использовать саморезы 2,5-7 мм. Количество рассчитывается с учетом шага в 100-150 мм между метизами.

Инструменты

Для работы понадобятся измерительный и контрольный инструмент. В частности, рулетка с угольником и уровень, с помощью которого можно выставить вертикальное и горизонтальное расположение панелей. Для раскроя полотна обычно используется строительный нож со сменными лезвиями.

Профиль удобнее распиливать с помощью пилки по металлу и стусла. Так получается более точный результат по форме и кромке. При работе с саморезами требуется отвертка или шуруповерт.

При работе с герметиком и монтажной пеной могут понадобиться специальные пистолеты. Если для запенивания используется профессиональный инструмент, то дополнительно нужно приобрести очиститель для него.

В случае с тубами герметика или жидких гвоздей альтернативой служат тюбики меньшего объема. Но у них в комплект не входят колпачки-дозаторы, что ощутимо упрощают процесс заполнения швов, особенно во внутренних углах.

Подготовка откоса

Подготовительный этап включает запенивание монтажного зазора по периметру окна. Перед этим рекомендуется смочить рабочую площадку, чтобы прибить пыль и обеспечить лучшее сцепление пенополиуретана с основанием. Обильность заключается в отсутствии просветов, но без подтеков.

Наносится состав снизу-вверх.

Дозировка определяется по ширине шва с учетом расширения пены. У бытовой показатель превышает 100%, у профессиональной – ниже. Информация указывается на упаковке.

Спустя сутки после запенивания нужно срезать излишки вровень с плоскостью оконного переплета.

Если планируется установка панелей путем их заведения за торец профиля, то дополнительно формируется подобие канавки глубиной в 2-3 мм не более.

Ширина должна соответствовать толщине панельных листов.

Независимо от способа отделки откосов простенки обязательно предварительно пропитываются влагостойкой грунтовкой с антисептическими добавками. Также важно проверить проем на предмет ржавчины и грибковых образований. Их нужно устранить и провести профилактическую обработку “антисредствами”. Если присутствуют признаки разрушения, то простенки подлежат ремонту, чтобы остановить или предотвратить процессы.

Монтаж

При использовании стартового профиля необходимо максимально точно его подрезать по длине, так как любая погрешность будет заметна. Недостающие 1-2 мм можно будет в углах перекрыть герметиком. Но он дает усадку в процессе высыхания. Поэтому стоит свести зазоры к минимуму.

Простые планки крепятся по наружному краю оконного переплета так, чтобы опорная площадка полностью прилегала к основанию. Защелкивающийся профиль обычно не вызывает затруднений с установкой даже у начинающих мастеров.

Если планируется оформить стык и внутренний угол между простенками с помощью планок, то их можно закрепить после монтажа сэндвич панели. Дополнительная фиксация здесь не требуется.

Подготовленное полотно вставляется в посадочное место с примыканием к окну. В профильный паз удобнее выполнять погружение с использованием шпателя либо ножа. Главное – не повредить мягкий пластик металлическим лезвием.

Следующий шаг – фиксация панели. Если применяются “жидкие гвозди”, то полотно сразу плотно прижимаются к основанию. В случае с монтажной пеной или клей-пеной нужно задувать пустое пространство аккуратно придерживая свободный край отделочного листа постепенно сдвигая торец к запланированной точке.

После каждой процедуры панель прижимается к наружной стене проема с помощью малярной ленты. А пока пена не успела затвердеть вставляются поперечные отрезки профиля.

Выставления уголков

Установка обрамляющих элементов проводится одинаково независимо от их разновидности – с учетом запуска на стыковку. Часть планки заводимая внутрь откоса всегда подрезается ровно в соответствии высотой или шириной торца сэндвич панели.

Правда, есть один нюанс – многие упускают толщину самого уголка. Даже 1 мм пластика не позволит аккуратно и плотно сформировать стык между деталями. То есть либо нужно подрезать их под углом, либо убирать “лишнюю” толщину смежной планки. Здесь главное – не обе, а только боковые или только верхнюю делать немного короче.

Выступающие углы можно делать с прямым стыком или под углом в 45 градусов. В первом случае достаточно верхнюю планку отрезать с запасом ширины двух боковых. Во втором все три профиля нужно раскроить с увеличенным запасом. Потом путем прикладывания их друг на дружку на откосе поочередно нужно подрезать ориентируясь точки пересечения.

Если это делать на полу и на столе, то могут проявиться расхождения после фиксации заготовок, так как не всегда откос получается сделать в строгом соответствии с геометрией.

Герметизация швов

Завершающий этап – герметизация стыков. Практичнее перед нанесением герметика приклеить малярный скотч вдоль шва с обеих сторон.

При этом прижимать ленту стоит только с одного края, чтобы потом не пришлось клей отмывать с поверхности окна или подоконника. Потом нанесенный герметик пальцем вдавливается в зазор с небольшим давлением, одновременно формируется аккуратный шов.

Рекомендуется при этом смачивать руки, губку или иное приспособление. Скотч снимается сразу по окончанию работ пока герметик не застыл. Иначе он потянется за лентой, что визуально испортит результат проделанной работы.

Заключение

Сэндвич панели – листовой отделочный материал из пластиковой оболочки и теплоизоляционного сердечника. Устанавливается на откосы с помощью монтажной пены или “жидких гвоздей”, пластикового профиля. Обрамление проема выполняется уголками или специальными планками с пазами.

Подписаться

Установка сэндвич-панелей: пошаговая инструкция

Профнастил, металлочерепица, сайдинг и сэндвич-панели, водосточные системы

  • Главная

Сэндвич панели изобрели и начали использовать жилищном и промышленном строительстве еще в 30-х годах ХХ века, но они сохраняют свою популярность до сих пор.  Этот практичный, долговечный и доступный по цене материал объединяет в себе качества звуко- и гидроизоляции, утеплителя и внешней отделки. Данная статья посвящена разновидностям сэндвич панелей и способам монтажа.

Содержание

  • Особенности сэндвич панелей
    • Плюсы и минусы
    • Разновидности сэндвич панелей
    • Советы по выбору
  • О правилах перевозки и разгрузки
  • Монтаж сэндвич панелей
    • Предварительная подготовка сэндвич панелей
    • Особенности монтажа сэндвич панелей
    • Фасонные элементы
    • Сэндвич панели и готовые объекты: фото

Особенности сэндвич панелей

Изготавливаются сэндвич панели только механизированным способом на заводах, оборудованных специально для этого. Подобные название данного стройматериала не случайно – он состоит из нескольких слоев и представляет собой некий «сэндвич». Сверху и снизу располагаются металлические листы, между которыми находится теплоизоляционный материал. В зависимости от толщины утеплителя варьируются толщина и стоимость сэндвич панелей. На их цену также влияет толщина листов стали. Для строительства кровли чаще всего берут достаточно тонкие панели с листами толщиной 0,6 мм, в то время как для облицовки стен больше подходят панели с толщиной металлических листов до 1,2 мм.

На стоимость влияют также и размеры сэндвич панелей. Стандартная длина таких изделий – 12 м. Впрочем, при желании можно заказать панели нужных размеров. Их толщина может составлять от 40 до 250 мм. В зависимости от профиля ширина панелей может составлять от 50 до 120 см. Изделия с небольшой шириной чаще используются для строительства ворот гаражей, а более широкие покупают для возведения или отделки таких объектов как склады, дома, гаражи и проч.

Дороже всего стоят трехслойные сэндвич панели из-за их сложной структуры, повышенной прочности и отличных эксплуатационных характеристик.

Плюсы и минусы

Популярность и востребованность сэндвич панелей на протяжении многих лет объясняется большим количеством преимуществ перед прочими материалами.

Плюсы сэндвич панелей:

  • возможность быстрого монтажа – облицовка панелями и возведение стен занимают немного времени;
  • малый вес – конструкция из панелей намного легче, чем из кирпича или бетона, поэтому она не требует дополнительных затрат на сооружение прочного фундамента;
  • конструкции достаточно легко разбираются, их можно модернизировать или перевезти на новое место;
  • экономия – дом из сэндвич панелей обойдется в разы дешевле, чем кирпичный или блочный;
  • пожарная безопасность – благодаря металлическим листам теплоизоляционный слой защищен от прямого воздействия огня. Исключение составляют сэндвич панели с внутренним слоем из ПВХ, пенополиуретана или пенополистирола, поэтому важно внимательно изучать состав;
  • экологичность – для производства панелей используют исключительно материалы, которые безопасны для природы и здоровья человека;
  • прочность – сэндвич панели для стен изготавливают с использованием толстых металлических листов, которые маловосприимчивы к механическим повреждениям;
  • теплоизоляционные свойства – данный параметр меняется в зависимости от толщины утеплителя;
  • звукоизоляция – чем больше толщина панели, тем лучше ее шумоизоляционные свойства;
  • монтаж сэндвич панелей можно производить в любое время года, за исключением особо холодных зим с сильными морозами из-за риска появления обледенения на стыках.

Плюсы и минусы

Популярность и востребованность сэндвич панелей на протяжении многих лет объясняется большим количеством преимуществ перед прочими материалами.

Плюсы сэндвич панелей:

  • возможность быстрого монтажа – облицовка панелями и возведение стен занимают немного времени;
  • малый вес – конструкция из панелей намного легче, чем из кирпича или бетона, поэтому она не требует дополнительных затрат на сооружение прочного фундамента;
  • конструкции достаточно легко разбираются, их можно модернизировать или перевезти на новое место;
  • экономия – дом из сэндвич панелей обойдется в разы дешевле, чем кирпичный или блочный;
  • пожарная безопасность – благодаря металлическим листам теплоизоляционный слой защищен от прямого воздействия огня. Исключение составляют сэндвич панели с внутренним слоем из ПВХ, пенополиуретана или пенополистирола, поэтому важно внимательно изучать состав;
  • экологичность – для производства панелей используют исключительно материалы, которые безопасны для природы и здоровья человека;
  • прочность – сэндвич панели для стен изготавливают с использованием толстых металлических листов, которые маловосприимчивы к механическим повреждениям;
  • теплоизоляционные свойства – данный параметр меняется в зависимости от толщины утеплителя;
  • звукоизоляция – чем больше толщина панели, тем лучше ее шумоизоляционные свойства;
  • монтаж сэндвич панелей можно производить в любое время года, за исключением особо холодных зим с сильными морозами из-за риска появления обледенения на стыках.

Для строительства применяются такие виды сэндвич панелей:

  1. Кровельные – для строительства и облицовки крыш. Как правило их производят из металлических листов толщиной 0,6 мм и утеплителя толщиной от 50 до 70 мм, они имеют гладкий плоский профиль, ширина панелей составляет 120 см. Их отличает небольшой вес и, соответственно, невысокая нагрузка на несущие стены. Стандартная кровля из подобных панелей длиной 12 метров весит всего 70 кг. Внутренним наполнителем кровельных сэндвич панелей является стекловолокно, которое имеет хорошие теплоизоляционные свойства.
  2. Стеновые – отличаются большей толщиной и весом, т.к. в отличие от кровельных, они должны придавать зданию прочность и жесткость. Их оснащают особыми ребрами жесткости, что позволяет выдерживать даже ураганные порывы ветра до 190 км/ч. Наполнителем в таких панелях выступает пенополиуретан. При толщине утеплителя в 10 см стеновая сэндвич панель длиной 12 метров будет весить порядка 110 кг. Для таких изделий характерны хорошие несущие способности, их можно использовать в жилищном строительстве.
  3. Специальные – используются для строительства необычных конструкций, таких как морозильные камеры или склады. Толщина теплоизоляционного слоя в них может составлять от 40 мм до 25 см. Специальные панели небольшой толщины применяют для строительства легких конструкций (складов или торговых точек), а самые толстые необходимы для возведения холодильных камер. У них могут быть разные размеры, фактура, системы крепления и т.д.

Советы по выбору

При выборе сэндвич панелей нужно учитывать не только специфику строительства будущего объекта и его предназначение.

Также следует обратить внимание на:

  1. Вид утеплителя, который используется в панели. Так, пенополистирол имеет хорошие теплоизоляционные свойства, не пропускает влагу и вредит здоровью, однако он пожароопасен. Соответственно, подобные панели не подойдут для зданий, в которых используются мощные нагревательные приборы или открытый огонь. Низкая теплопроводность и прекрасная гидроизоляция отличают и пенополиуретан, но он также горит. Минеральная вата пожаробезопасна, она хорошо держит тепло, однако не подходит для использования в помещениях с повышенной влажностью.
  2. Толщину изделия. Чем панель толще, тем выше ее устойчивость, прочность и теплоизоляционные свойства. Однако большая толщина также уменьшает размеры полезной площади, усложняет монтаж и является причиной более высокой стоимости панелей.
  3. Геометрию. Перед покупкой сэндвич панелей следует произвести предварительный расчет, иначе они могут не соответствовать проекту здания.
  4. Репутацию производителя. Стоит поинтересоваться производственной базой компании, качеством и современностью оборудования, опытом ее работы и длительностью присутствия на рынке. На территории России работает более 200 производителей сэндвич панелей, что способствует здоровой конкуренции, так что покупателям есть из чего выбрать. Самыми крупными производителями в стране являются: Ruukki-Вентал, КЗЛК, «Электрощит», «Тримо-ВСК», «Мосстрой-31» и другие.

О правилах перевозки и разгрузки

Специфику перевозки и погрузки сэндвич панелей иногда относят к недостаткам. На самом деле организовать правильную транспортировку материала не так уж и сложно. Перевозить его нужно исключительно в заводской упаковке, в грузовиках, имеющих открытый кузов и открывающийся верх. Кузов должен быть оснащен специальными проушинами для фиксаторов упаковок. Укладывать их можно максимум в два слоя.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т. д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Перед установкой сэндвич панели нужно подготовить: их очищают от пыли и грязи, с них снимают защитную пленку обшивки, разрезают в случае необходимости, используя электропилы или электролобзики с мелкими зубьями. Жестяные фасонные элементы разрезают ножницами по металлу.

Внимание! Запрещено резать панели, используя газопламенные резаки, т.к. утеплитель может загореться.

Порядок установки панелей зависит от проекта и архитектурных особенностей здания, но начинать всегда нужно с нижнего правого или левого угла. Нельзя допускать, чтобы элементы ударялись друг о друга, поэтому во время монтажа их нужно подгонять резиновой киянкой.

Для крепления к каркасу нужно использовать нержавеющие саморезы для сэндвич панелей, которые оснащаются прокладками-уплотнителями. Их длина зависит от толщины панелей. В случае крепления к деревянным прогонам необходимы саморезы по дереву. Ширина опор для панелей не должна быть меньше 6 см (если иные размеры не предусмотрены проектом).

Установка панелей выполняется с помощью струбцины, число захватов при этом зависит от размеров изделия. Если их устанавливают горизонтально, то они должны лежать так, чтобы всей массой прижимать изоляцию. В случае вертикальной установки их нужно дожимать для плотного схождения замков. После фиксации панели струбцинами ее можно крепить к каркасу, между ней и опорой нужно проложить уплотнительную ленту.

Совет: Для того чтобы в замках не было зазоров, стыки можно заполнить монтажной пеной или минеральной ватой.

Фасонные изделия крепятся через каждые 30-40 см с помощью саморезов и через каждые 30 см при помощи вытяжных заклепок.

Предварительная подготовка сэндвич панелей

После выгрузки и очистки панелей приступают к подготовительным работам, которые помогут облегчить и ускорить монтаж.

Этапы подготовки:

  1. Нужно в деталях изучить схему расположения панелей для стен и кровли и определить последовательность, в которой они будут выкладываться.
  2. Выполните установку вспомогательных лесов и прочего монтажного оборудования, прикрепите их к каркасу.
  3. Проверьте, нет ли помех, которые могут помешать подъемному крану перемещаться по стройплощадке.
  4. Проверьте наличие необходимых инструментов. Вам понадобятся: 2 стропы 10-метровой длины грузоподъемностью 5 т, 2 распорки для замков, монтажные инструменты, струбцина.

Особенности монтажа сэндвич панелей

Очевидно, что качественно смонтировать сэндвич панели под силу исключительно профессионалам, и не стоит даже пробовать делать это самостоятельно. Однако, ознакомившись с предоставленной ниже информацией, вы сможете проконтролировать процесс установки.

Нюансы установки панелей:

  1. Нельзя брать панели за верхнюю обшивку.
  2. Запрещено оставлять изделия незафиксированными или в струбцине, когда нужно на время прервать работу.
  3. Закрепляя стеновые сэндвич панели, используют траверсу, которую фиксируют тросом для стабилизации положения материала во время подъема.
  4. К точке монтажа панель доставляют краном, ее нужно выставить согласно предварительно сделанным отметкам.
  5. Первая панель должна устанавливаться в 20-30 мм от цоколя. Обязательно нужно проверить ровность расположения, т.к. от этого зависит расположение всех последующих элементов.
  6. При горизонтальной укладке вторая, третья и все последующие панели устанавливаются сверху. После каждой третьей панели необходимо проверять ровность всей конструкции.
  7. Между кровельными и стеновыми элементами нужно сделать промежуток в 2-3 см.
  8. Прежде чем использовать крепежи, необходимо отметить места крепления сэндвич панелей маркером.
  9. Не снимайте струбцины до того, как вы убедились в надежности крепления элемента к каркасу.
  10. Саморезы нужно затягивать до тех пор, пока выгиб металлической обшивки не будет устранен. При этом нужно следить, чтобы не было и чрезмерного продавливания панели.

  1. Проемы для окон и дверей нужно делать непосредственно при установке панелей. Между самим материалом и блоками нежно оставлять свободное пространство около 2-3 см. Если вырезать проем на месте не представляется возможным, это нужно сделать на земле, положив панель на упругую подкладку. Поднимать элемент с отверстием нужно максимально осторожно.
  2. Установку кровельных панелей следует начинать с размещения первого элемента открытой волной к краю крыши для получения надежного соединения.
  3. Панели поднимают траверсой, подводят к точке монтажа и фиксируют, после этого крайний свес карниза панели нужно выставить на предусмотренное проектом расстояние.
  4. Кровельные панели закрепляются в точках нижних прогибов волны, а перехлесты гофры в местах скрепления элементов фиксируются вытяжными заклепками через каждые 30 см.
  5. В замках панелей нужно оставлять температурные зазоры (2-3 мм).

Внимание! Кровли из сэндвич панелей должны регулярно очищаться от листьев, снега и мусора, чтобы избежать коррозии.

Фасонные элементы

Для того чтобы здание из сэндвич панелей было действительно надежным и долговечным, требуется установка разнообразных фасонных элементов – их вид и размещение определяют на этапе проектирования.

Вертикальную установку элементов производят в направлении снизу-вверх с нахлестом в 10 см. Места стыков следует обязательно дополнительно герметизировать, т.к. через них может просачиваться вода.

В коньковых стыках кровельных панелей профессионалы рекомендуют устанавливать двойной коньковый элемент с внутренней планкой. Сама планка крепится до установки кровельных сэндвич панелей, чтобы она примыкала непосредственно к прогонам. Когда монтаж закончится, оставшийся зазор необходимо заполнить монтажной пеной, замазать мастикой или утрамбовать утеплителем.

Сэндвич панели и готовые объекты: фото

Фасадные сэндвич панели ярких цветов позволяют создать оригинальные экстерьеры:

Холодильная камера, построенная из толстых сэндвич панелей:

Сборка дома из особых сэндвич панелей с наружными стенками не из металла, а из дерева:

Теплый гараж для одной машины из панелей:

Ок

Металлическая стеновая панель

— установка

В этой статье мы покажем вам, как установить стальные стеновые панели Strukturoc толщиной 20 мм. Обратите внимание, что все спецификации проекта и строительные нормы различаются, поэтому используйте это как общее руководство.

Посмотрите видео по установке:

Шаг 1 – Измерьте и отрежьте детали оконных и дверных наличников.

Вы начнете с измерения и резки оконных и дверных наличников. В этом уроке мы рекомендуем сверять вырезанные детали со структурой, над которой вы работаете. Сделайте это, чтобы обеспечить правильную посадку, прежде чем закрепить его винтами. Также разметьте и обрежьте J-образные оконные и дверные наличники с надлежащим нахлестом, чтобы отвести воду от конструкции. Убедитесь, что перекрывающаяся отделка плотно прилегает, прежде чем прикреплять ее к раме. Выполните те же действия с отделкой капельницы или крышки на верхней части всех окон и дверей. Следуя этим шагам, завершите установку всех окон, дверей и проемов.

Шаг 2. Установите обшивку основания и профиль шляпки.

Следующим шагом является установка базовой отделки на конструкцию. Очень важно измерить и убедиться, что базовая отделка полностью выровнена, прежде чем закреплять ее. Если в вашем проекте требуется канал для шляпы, он будет перекрывать базовую отделку.

ПРИМЕЧАНИЕ. При креплении деталей к конструкции часто образуются мелкие металлические осколки. Пожалуйста, найдите время, чтобы сдуть или смахнуть их с любой металлической поверхности, чтобы предотвратить образование ржавчины.

Завершите измерение, вырезание и крепление швеллера к раме в соответствии с вашими рабочими спецификациями. Это включает в себя правильное определение размеров и обрезку всех окон и дверей. Продолжайте следить за тем, чтобы профиль шляпки имел правильный размер, был выровнен и надежно закреплен, так как он служит основой для ваших стальных стеновых панелей.

Шаг 3. Установка стальных стеновых панелей

Теперь, когда у нас есть все накладки и швеллеры, пришло время приступить к установке наших стеновых панелей. Первая стеновая панель должна быть вертикальной, ровной и квадратной, поскольку она служит краеугольным камнем для всех остальных панелей на вашем фасаде. Как только первая панель будет надежно закреплена с обоих краев, можно приступать к установке дополнительных панелей. Они должны легко скользить друг в друга благодаря конструкции шипа и канавки.

Чтобы обеспечить одинаковое расстояние между всеми стеновыми панелями, используйте прилагаемый распорный элемент. Мы рекомендуем использовать прокладку напротив каждого винта, которым вы крепите панель к раме.

Установите поддерживающие планки вокруг всех окон и дверей. Эта планка предназначена для удержания стальных стеновых панелей на одном уровне с окантовкой вокруг окон и дверей.

Измерьте и вырежьте оконные и дверные проемы из стальных панелей. Просто напоминание о том, чтобы обращать внимание на любые металлические осколки, которые приземляются на стеновые панели во время резки. Пожалуйста, найдите время, чтобы правильно удалить их, прежде чем продолжить. Установите изготовленные на заказ панели вокруг ваших окон и дверей. Убедитесь, что они плотно прилегают, прежде чем прикреплять их к конструкции.

Стопорные зажимы можно использовать для панелей, устанавливаемых в местах с сильным ветром. Стопорные зажимы легко крепятся перед соединением «шип-паз» и предотвращают расхождение панелей при сильном ветре.

Последнюю стеновую панель на фасаде обычно необходимо обрезать по размеру. Предварительно просверлите и используйте заклепки, чтобы прикрепить край стеновой панели к раме. Также предварительно просверлите и используйте заклепки, чтобы прикрепить угловую накладку. Это создает великолепно выглядящий законченный край.

Завершите стену, загерметизировав все углы и края вокруг окон и дверей. При правильной установке стальные стеновые панели Stukturoc обеспечивают прочный, долговечный и визуально привлекательный фасад любого здания.

Как установить сэндвич-панели для чистых помещений? (Установочный чертеж Wiskind)

A. Стеновые панели для чистых помещений должны быть установлены аккуратно в соответствии с линией чертежа конструкции. Угол должен быть соединен вертикально, чтобы предотвратить наклон и скручивание стеновой панели. сэндвич-панелей для чистых помещений отклонение от перпендикулярности не должно превышать 0,15%.

B. Очистите землю и установите U-образный паз в основании с тем же горизонтальным размером, что и установка линии, и закрепите его с помощью распорных болтов M8 с расстоянием между болтами 500 мм (узел показан ниже).

C. После установки стеновой панели для биологической чистой комнаты зазор шва должен быть одинаковым, а погрешность зазора каждой панели не должна превышать 2 мм, а поверхность положительного давления должна быть равномерно герметизирована герметиком, который должен быть ровной и гладкой, чуть ниже поверхности пластины, без неровностей и примесей.

D. Электрическая распределительная коробка на стеновой панели, панель управления и различные отверстия, через которые проходит трубопровод, должны быть расположены правильно, с ровными краями, герметичными, чистыми, обеспыленными и герметизированными негорючими или негорючими материалами. .

E. Зарезервированное отверстие для установки дверей чистых помещений и окон должно соответствовать конструктивным требованиям и должно быть гладким, герметичным, чистым и свободным от пыли.

F. Перегородка должна быть установлена ​​прочно, а положение, количество, спецификация, способ соединения и антистатический метод закладных деталей и соединительных деталей должны соответствовать конструктивным требованиям.

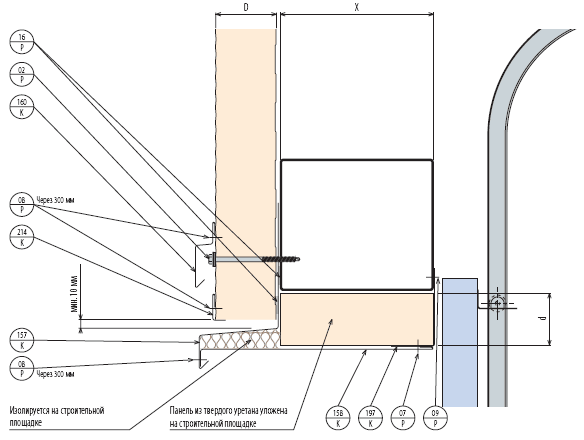

G. Настенная пластина должна быть установлена ​​вертикально, ровно и в правильном положении. На стыке потолочной плиты и соответствующей стеновой плиты должны быть предприняты меры против растрескивания. Стыки должны быть герметизированы. Следует использовать закругленные углы (узел показан ниже)

З. Поверхность стены должна быть гладкой, ровной и однородной по цвету. Маска стеновой панели должна быть целой (до разрыва пленки).

I. Допустимое отклонение и метод проверки установки настенной панели должны соответствовать требованиям, указанным в следующей таблице.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
