Установка стропил двухскатной ассиметричной крыши: Стропильная система двухскатной крыши – расчет, монтаж, установка стропил своими руками

Содержание

Система стропил для двускатной кровли: типы конструкций

Двускатная крыша – это классический симметричный модуль либо ассиметричный конструктив, включающий две стороны прямоугольной формы. Скаты имеют определенный угол расположения относительно друг друга. Чтобы каркас крыши был надежным, его конструкция включает различные детали опоры и удерживающие элементы. Главная роль отведена стропильной системе.

Классификация систем установки стропил

Архитектура двухскатной крыши представлена двумя разновидностями систем сборки стропил.

  1. Расположение стропил наслонного типа.
  2. Конфигурация из стропил висячего типа.

Висячая система расположения стропил применяется при возведении средне и малогабаритных построек, когда пространство от одной наружной стены до другой не превышает 10 м. Второе немаловажное условие – отсутствие перегородки несущего типа, разделяющей строение на две части. Наличие вертикального перекрытия несущего типа подразумевает каркас кровли из наслонных стропил.

Когда строение зонируется колоннами, остов крыши собирается на основе обеих систем стропильного соединения. Наслонная конструкция упирается в колонны, а висячая размещается в остальном промежутке.

Система соединения стропил висячей структуры: технические параметры и возможности

Особенность данной конструкции состоит в том, что опорной точкой стропилам служат боковые стены. Слабой стороной схемы является нагрузка распирающего типа, которая со временем усиливается из-за деформации стропил и может нарушать целостность стен. Минимизировать объем нагрузки позволяет сшивание стропильных ног затяжкой. Элемент превращается в треугольник, устойчивый к деформациям под нагрузкой и имеющий трехшарнирную основу.
Второй вариант усиления висячих стропил – дополнительные балки перекрытия. Данный конструктив востребован при монтаже мезонина под крышей.
Структура висячего расположения стропил также подразделяется на несколько видов.

  1. Классическая трехшарнирная конструкция – замкнутый треугольник.



Деревянные стропила испытывают нагрузку на изгиб. Стяжка стропил по этой схеме не является несущей структурой, следовательно, допускается применение крепежного стяжа из стали. Для карнизного узла применяются крепления из досок или пластины из стали.

  1. Трехшарнирная треугольная арка с усилением.



Для повышения устойчивости конструкции под нагрузкой используют специальную бабку или подвес. Такой конструктив оптимален для возведения ангаров или сельскоходяйственных  строений, у которых пролет варьируется от 6 до 10 метров. Затяжка формируется из нескольких элементов, а ее масса распределяется по коньку крыши. Элементы соединяются горизонтальным или косым прирубом. Подвеска из деревянных деталей называется бабка, из железных элементов – тяж. Затяжка крепится посредством деревянных накладок к подвеске. В качестве переходников используются специальные хомуты, позволяющие регулировать натяжение при провисании детали. Данная схема применяется исключительно для возведения временных хозяйственных построек.

  1. Трехшарнирная арка-треугольник с завышенной затяжкой.

Данная конструкция оптимальна для монтажа мансардного пространства. Растяжка устанавливается не на уровне нижнего крепления стропил, а выше, что позволяет увеличить уровень нагрузки при растяжении. Мауэрлат служит для фиксации стропил. Равномерное распределение нагрузки на каждый элемент позволяет сформировать устойчивый каркас крыши. Чтобы затяжка со временем не подвисла, для равновесия используют дополнительную деталь – подвеску. Такое решение позволяет укладывать несколько слоев изоляционных материалов.

  1. Треугольная арка на трех шарнирах с ригелем.

Данная схема актуальна для строений, подвергающихся высокой распорной нагрузке. Основание арки комплектуется затяжкой, а верхняя часть элемента удерживается ригелем – вид затяжки, противостоящий сжатию. Конструкция включает три опоры на два пролета.

  1. Арка-треугольник на трех шарнирах с подкосами и бабкой.

Подкосы применяются при монтаже длинных стропил, чтобы они не деформировались под нагрузкой. Их упирают в бабку. Формируется устойчивый жесткий каркас, принимающий нагрузку от верхней части системы к низу по ниспадающей. Система предполагает использование составной затяжки, объединенной прирубом.

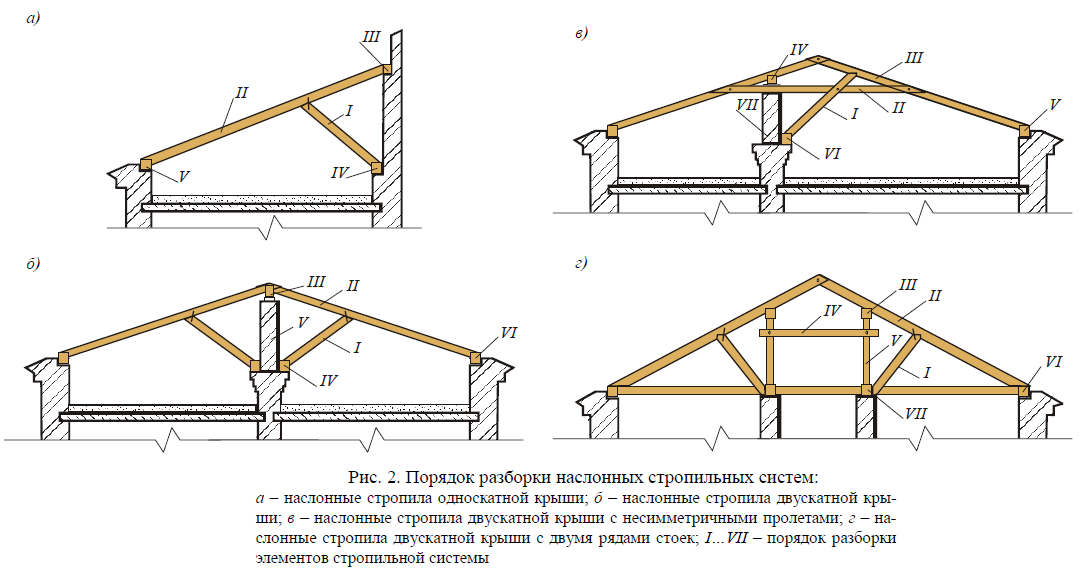

Устройство системы с наслонным расположением стропильных пар

Наслонная система расположения стропил предполагает установку вертикальной опорной балки по центру строения. Вес готовой кровли перераспределяется посредством балки от конька к несущей перегородке. При разработке плана необходимо расположить промежуточную несущую стенку на равноудаленном расстоянии от наружных стен строения. Данный тип конструкции применяется для монтажа кровли зданий габаритами больше 10 м.
Стропильная система расположения элементов по наслонной схеме имеет несколько вариантов сборки.

  1. Безраспорная установка стропил. Особенность данной конструкции заключается в том, что стропила подвергаются нагрузке, приводящей к изгибу. Воздействие на стены, приводящее к их распору, система не оказывает. Кровельщики применяют три способа монтажа безраспорных стропил. Наиболее подходящий вариант подбирается с учетом максимальной нагрузки на наружные стены и внутренние перекрытия.
  •       Первый способ подразумевает применение в качестве опоры для стропил специального бруска, нашитого на мауэрлат. Крепление осуществляется с пазовой врезкой, для страховки применяются хомуты. Верхний конец стропил укладывается на прогон конька и скрепляется стальными элементами.
  •       Второй вариант наиболее распространенный благодаря надежности конструкции и простоте монтажа. Верхний конец стропил укладывается на прогон конька,  каждый элемент крепится к нему индивидуально. Нижняя часть фиксируется к мауэрлату с помощью подвижного соединения. Для увеличения прочности каркаса, ногу подбивают гибкой металлической пластинкой или гвоздем.
  •       Последний вариант предусматривает жесткое крепление стропильных ног к прогону конька. Для неподвижной фиксации набиваются брусы или дощечки с обеих сторон стропильной пары, зажимая прогон конька. Балка будет подвергаться повышенной нагрузке на изгиб, зато стропильная система станет устойчивее к деформации. Данная схема сложнее в исполнении, к ней прибегают реже, чем к предыдущему варианту монтажа стропильной системы.
  1. Распорные стропила. Расположение стропил отличается от предыдущей схемы монтажа способом крепления нижней части элементов. Подвижный способ крепления в этом случае сменяется на жесткую фиксацию. Такая конструкция предусматривает распирающую нагрузку на внешние стены. Распорные стропила чаще всего применяются в качестве переходного звена от наслонной системы к висячему расположению элементов. Для установки наслонных распорных стропил необходимо прочно закрепить мауэрлат, возвести прочные стены максимальной толщины.
  2. Стропила с подкосами. Подкос или подстропильная нога работает на сжатие каркаса. Его устанавливают под сорока пяти градусным углом. Эта конструкция позволяет перекрыть пролет до 14 м. Решающее значение имеет точность среза угла, с учетом наклона ноги стропила. После монтажа элемента, он прочно закрепится и не станет смещаться. Толщина бруса для изготовления стропил определяется с учетом нагрузки на сжатие.
  3. Наслонная стропильная система с подстропильными балками. Данный способ монтажа каркаса крыши актуален для крупногабаритных зданий с двумя внутренними перегородками несущего типа. Подстропильные балки представляют собой стойки с дополнительными деревянными прослойками, уложенными по длинной стороне ската. Для установки дополнительных опор используют внутренние стены строения. Стойки устанавливаются под каждую ногу. Верхние концы стропил состыковываются друг с другом под определенным углом, в зависимости от степени наклона балок, опоясываются накладками из досок или стальной лентой. У конька отсутствует прогон, поэтому применяется ригельная распорка. Нижняя часть стоек дополнительно крепится схватками. Деревянная схватка выполняет роль ригеля, противостоит сжатию, удерживает стойки на месте.

Крепление стропил для каркаса двускатной крыши

Каждая система установки стропил имеет собственную технологию монтажа, в зависимости от характеристик и параметров.

Последовательность сборки наслонных стропил

  •       Установка опор для конькового бруса. Крепление стойки производится в нижней части к мауэрлату. Важно соблюдать правильный уровень вертикальной и горизонтальной плоскости расположения элементов.
  •       Монтаж промежуточных опорных стоек соблюдает дистанцию шага в 2-2,5 м. для фиксации применяют затяжки или подпорки.
  •       Укладка конькового бруса и крепление к опорным стойкам.
  •       Попарное крепление стропил производится одновременно к коньку и мауэрлату. Важно соблюдать расстояние между парами стропил, предусмотренное проектом. Его определяет инженер-архитектор, опираясь на вес и несущие параметры покрытия кровли.
  •       При необходимости устанавливаются дополнительные опорные стойки и подкосы.

Особенность установки висячей системы стропильного крепления

Технология сборки висячих стропил значительно отличается от наслонной системы. Элемент из пары стропил и затяжки скрепляют на земле. Для упрощения и ускорения рабочего процесса создается шаблон, по которому соединяются друг с другом стропила и стяжка. После изготовления необходимого количества ферм, детали поднимаются на крышу.
Вес одной фермы довольно большой и поднимать элемент вручную рискованно. Потребуется услуга подъемного крана и дополнительные расходы.
Наиболее сложный и ответственный момент – расстановка ферм с необходимым шагом. Элементы временно закрепляются укосинами. Специалисты проверяют и корректируют уровень расположения ферм, чтобы детали имели одну высоту, и только после этого приступают к монтажу обрешетки. Нижняя часть стропил прочно крепится к мауэрлату. Для крепления используют болты.
После установки стропильной системы можно приступать к укладке кровельного материала.

Как проводится расчет стропил?

Чтобы собрать крышу дома строго в соответствии с проектом, необходимо рассчитать параметры стропил:

  •       длина;
  •       толщина пиломатериала;
  •       размер шага между стропилами.

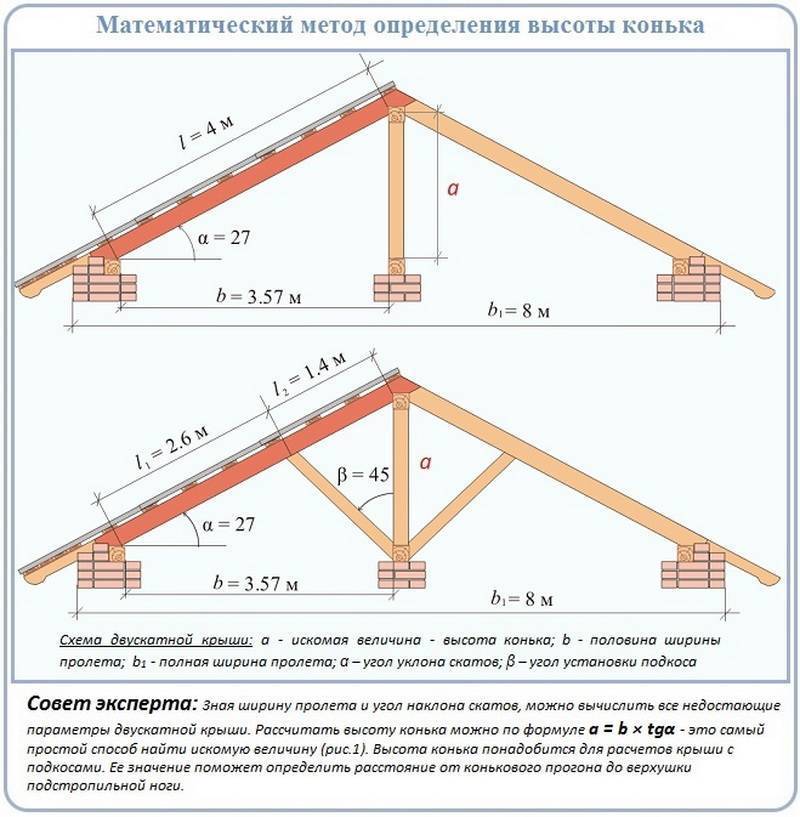

Расчет длины довольно прост. Для этого достаточно воспользоваться теоремой Пифагора: квадрат гипотенузы равен сумме квадратов катетов, где под гипотенузой подразумевается длина стропил, а под катетами – высота крыши и половина ширины строения. Данные параметры легко замерить, а формулу можно подсмотреть в обычном школьном учебнике. К полученной длине можно добавить до 55 см, чтобы создать защитный козырек и предотвратить попадание влаги под кровельный материал.
Шаг установки рассчитать сложнее. Необходимо принять во внимание массу кровельного покрытия и нагрузку, которую будут оказывать осадки. Чем выше нагруженность стропил, тем меньше расстояние между фермами. На практике размер шага между стропильными парами варьируется от 60 см до 2 м. Широкий шаг целесообразно применять при монтаже профнастила с большой волной гофры.

Толщина бруса для изготовления стропил подбирается с учетом длины ног, размером промежутка между фермами, предельно допустимой нагрузки. Чем выше уровень нагрузки на систему стропил, шире шаг и длиннее нога, тем большее сечение должно быть у пиломатериала.
Нагрузка на кровлю в целом и отдельные стропила бывает разной.

  •       Основная нагрузка – вес каркаса крыши и укрывного кровельного материала.
  •       Дополнительная нагрузка – влияние температурного режима, снежного заноса, гололеда, шквального ветра и других погодных факторов.
  •       Форс-мажорные нагрузки – аварийные ситуации техногенного характера.

Угол наклона стропил для двускатной крыши нельзя определять наобум. Его подбирают с учетом предполагаемого кровельного материала. Согласно стандартам ГОСТ покрытие нельзя укладывать на крышу, если угол наклона стропил меньше или больше требуемого. Так, минимальный угол наклона системы стропил может составлять для материалов:

  •       профнастил – 12 градусов;
  •       гибкая черепица – 15 градусов;
  •       металлочерепица – 14 градусов;
  •       асбестоцементный шифер – 22 градуса.

Неправильно подобранный угол наклона стропил увеличивает уровень нагрузки на систему, снижая период эксплуатации кровли и увеличивая риск преждевременного обрушения. Угол наклона стропил напрямую влияет на высоту крыши и, следовательно, на длину стропильных ног.
Все расчеты необходимо внести в схему, также на плане следует указать степень нагрузки и предполагаемое количество материалов. И только затем может производиться другая работа: монтаж обрешетки, укладка мягкой кровли и т.д.

Подводя итоги

Двускатная крыша – традиционная конструкция, в основе которой лежит одна из двух стропильных систем. Критерий выбора оптимальной системы сборки стропил опирается на габариты строения, степень нагрузки, приходящейся на стропильные ноги. Все нюансы необходимо правильно рассчитать, чтобы крыша получилась прочной и надежной. Правильно подобранный тип стропильной системы и способ сборки увеличивают запас прочности и износоустойчивости кровли.

виды конструкций, расчет нагрузки и установка своими руками

Крыши с двумя скатами являются наиболее подходящим вариантом для собственноручной реализации. Они состоят из двух плоскостей прямоугольной формы, которые сходятся под определенным углом. Для подобных конструкций характерна прочность и практичность: покрытый данным способом дом будет хорошо защищен от любых превратностей погоды. От правильности монтажа стропильной системы двускатной крыши будет зависеть надежность всего сооружения.

Содержание статьи

  • Из чего состоит двухскатная крыша
    • Мауэрлат и стропильные ноги
    • Лежень, затяжка, стойки
    • Подкосы, обрешетка
    • Конек, свесы, кобылки
  • Какие бывают двухскатные крыши
    • Симметричные
    • Ассиметричные
    • Ломанные
  • Типы стропильных систем
    • Висячие
    • Наслонные
    • Комбинированные
  • Как проводится расчет стропильной системы
    • Определение постоянных нагрузок
    • Расчет переменных нагрузок
    • Угол наклона
    • Шаг и длина стропилин
    • Сечение стропил
  • Рекомендации по самостоятельной установке стропильной системы
    • Крепление мауэрлата
    • Сборка ферм
    • Крепление к мауэрлату
    • Установка конька
    • Обустройство обрешетки

Из чего состоит двухскатная крыша

Перечень конструктивных элементов включает несколько позиций. Все элементы следует изучить и хорошо представлять себе их устройство и назначение.

Мауэрлат и стропильные ноги

Мауэрлат изготовляется из хвойного бруса толщиной 100-150 мм. Им прокладывают все несущие стены, для крепления к которым используются анкеры или стержни с резьбой. Благодаря мауэрлату достигается равномерность передачи нагрузки от стропильных ног на несущие стены.

Материалом для изготовления стропильных ног выступает брус 150х100 или 150х50 мм. Стропильные ноги служат деталями для сборки треугольного кровельного контура, который непосредственно противостоит ветру, дождю, граду, снегу и другим природным явлениям. Для того чтобы добиться хорошей прочности всей системы, шаг размещения стропильных ног выбирается в пределах 60-120 см. Частота расположения напрямую зависит от общего веса кровельной конструкции: чем она тяжелее, тем стропилины монтируются чаще. Кроме того, на размеры шага также влияют особенности кровельного покрытия.

Лежень, затяжка, стойки

Лежень изготовляется из такого же квадратного бруса, что и мауэрлат (100х100 или 150х150 мм). Он монтируется в горизонтальном положении поверх внутренних несущих стен, что позволяет добиться равномерности передачи нагрузок от стоек кровли.

Затяжкой комплектуются висячие стропильные системы. Благодаря затяжкам треугольный контур стропилин получает должную конструктивную прочность.

Стойки изготовляются из квадратного бруса (100х100 или 150х150 мм). Посредством вертикальных стоек стропильной системы нагрузка от конька передается на внутренние несущие стены.

Подкосы, обрешетка

Подкосы служат промежуточным звеном от стропилин к несущим элементам. Скрепленная между собой затяжка и подкос образуют ферму, которую отличает повышенная прочность. Фермы способны выдерживать нагрузки даже от больших пролетов.

Обрешетка служит каркасом для укладки кровельного покрытия, транслируя вес кровли на стропильную систему. Материалом для изготовления обрешетки обычно выступают бруски или доски, уложенные под углом 90 градусов к стропильным ногам. В некоторых случаях (когда используется мягкая кровля) применяются каркасы сплошного типа, сооружаемые из влагостойкой фанеры.

Конек, свесы, кобылки

Конек – это верхняя горизонтальная часть кровли, в которой сходятся оба ската. Его образуют соединенные стропилины.

Специальные выступы кровельных скатов по бокам (примерный размер выступа – 40 см), которые защищают стены от дождя и стекающей по крыше воды, называются свесами. Их учитывают практически в любой конструкции стропильной системы.

Кобылки используются лишь в случае недостатка длины стропилин, из-за чего отсутствуют свесы. Чтобы это исправить, применяется наращивание ног досками меньшей толщины: этот дополнительный элемент и называется кобылкой.

Какие бывают двухскатные крыши

Исходя из конструктивных особенностей, двухскатные крыши делятся на обычные симметричные, асимметричные и ломанные.

Симметричные

Наиболее удобным для самостоятельной реализации считается проверенная временем классическая крыша, состоящая из двух идентичных скатов. Ее несложно рассчитать и соорудить своими руками, так как в основе ее эргономичного дизайна лежит равнобедренный треугольник. Фронтон получается треугольный. Благодаря острому углу пересечения скатов обеспечивается качественное и надежное отведение атмосферных осадков, вне зависимости от используемого кровельного материала.

В зависимости от того, под каким углом пересекаются скаты, симметричные конструкции бывают:

  • классическими (угол 45 градусов). Чаще всего таким образом оформляются дома не шире 8 м;
  • пологими (угол меньше 45 градусов). Подходят для небольших построек в регионах с сильными ветрами;
  • остроконечными. Используются на больших домах, обеспечивая быстрый сход снега и дождя.

В целом расчет угла наклона симметрических двухскатных крыш (их еще называют щипцовыми) проводится в зависимости от климатических особенностей местности (крутые скаты подходят для регионов с обильными снегопадами, пологие – для ветровых регионов).

Ассиметричные

В случае ассиметричной крыши длина скатов разнится. Такой конструктивный ход имеет двоякую цель. С одной стороны, это придает крыше особенную оригинальность и красоту, с другой – появляется возможность дополнительно пристроить беседку, гараж или оранжерею без необходимости сооружения отдельного навеса. Так удается сэкономить немалые финансы.

Ломанные

Такая форма крыши предполагает наличие у скатов двух участков. Угол наклона верхнего из них составляет 30 градусов, а нижнего – 60. В результате удается сделать подкровельное пространство достаточно обширным, чтобы обустроить там жилую комнаты (мансарду). Высота потолков получается достаточно высокой, с возможностью установки вертикальных окон.

Типы стропильных систем

Стропильные системы двухскатных крыш бывают висячими, наслонными и комбинированными.

Висячие

Используются в зданиях, где нет внутренних капитальных перегородок и дополнительных опорных столбов внутри здания, дистанция между стенами которого не превышает 10 м. Такая специфика конструкции предполагает наличие значительной нагрузки на несущие стены, включая распирающий эффект. Для снижения напряжения практикуется применение дополнительных скрепляющих элементов для стягивания стропилин (речь идет о ригелях и затяжках).

Затяжка уменьшает растяжение: в итоге стена переживает исключительно горизонтальные нагрузки. Образовавшаяся в итоге жесткая треугольная конструкция (ферма) практически не подвержена деформациям. В том случае, когда планируется сооружение мансарды, затяжки заменяются балками перекрытия. Достоинством такого решения является то, что можно отказаться от использования мауэрлата. Что касается упоров под стропилины поверх стен, то установить их совсем несложно.

Наслонные

В домах с внутренними несущими стенами (обычно речь идет о постройках шириной более 10 м) удобнее использовать стропильные системы наслонного типа. Они намного более просты в обустройстве, чем висячие: это объясняется созданием за счет внутренних стен надежной опоры. Основанием для установки нижнего края стропилины является верхушка мауэрлата или потолочного венца сруба. Верх ноги упирается в параллельную стропилину или в специальный прогон (балка, проходящая под коньком в горизонтальном направлении). Первый вариант называется распорным, второй – безраспорным. Существует три подвида безраспорных наслонных систем.

Первый случай подразумевает крепление верхней части стропильной на коньковый упор, который называется скользящим. Нижняя сторона в этом случае погружается в мауэрлат. Для усиления фиксации нижней области стропилины применяются проволока или скобы.

Второй вариант реализации предусматривает подрезание верхушки стропилин под определенным углом. Для дальнейшего скрепления используются специальные металлические пластины. Фиксация нижней части стропил к мауэрлату осуществляется посредством подвижных креплений.

Третий способ – жестко скрепить верхние части с помощью брусков или обрезанных досок. Они должны быть с обеих сторон скреплены под углом стропил, что даст возможность защемить между ними коньковый прогон. Низ стропил, как и в вышеописанном варианте, оформляется скользящими фиксаторами.

Что касается частого применения для крепления наслонных стропил к мауэрлату скользящих крепежей, то это объясняется их способностью снимать с несущих стен лишнее напряжение. Такая фиксация позволяет стропильным ногам в случае усадки дома перемещаться, сохраняя стропильную конструкцию от деформации.

Комбинированные

Стропильная система двухскатной крыши смешанного типа включает в себя элементы как наслонных, так и висячих конструкций. В результате достигается дополнительное упрочнение крыши при снижении расходуемого материала.

Как проводится расчет стропильной системы

Чтобы правильно определить параметры элементов, входящих в состав стропильной конструкции двухскатной крыши, необходимо понять, каким нагрузкам придется противостоять. Обычно выделяют три вида факторов, требующих обязательного учета – это постоянное, переменное и особое воздействие на стропильную систему.

Определение постоянных нагрузок

Речь идет о нагрузках, оказывающих постоянное воздействие на кровельный каркас – это вес кровли, гидроизоляционного материала, обрешетки, утеплителя, пароизоляции и прочих элементов системы. Для всех этих факторов характерно постоянство и непрерывность воздействия благодаря их фиксированному весу. Точное определение длины стропилин подразумевает проведение расчета массы кровельного пирога. Для получения конечного результата необходимо по очереди вычислить, сколько весит 1 м2 каждого слоя.

Для примера можно взять определение массы кровли, где в качестве финишного покрытия используется ондулин. Каждое из значений можно взять приблизительно, так как требований по ювелирной точности в данном случае нет. В состав кровельного пирога входит ондулин, гидроизоляция (чаще всего речь идет о полимерно-битумных составах), утеплитель (в этом случае – базальтовая вата) и обрешетка, сделанная из досок толщиной 25 мм.

Вес отдельно 1 м2 каждого слоя:

  • кровельный материал – 3,5 кг;
  • гидроизоляция – 5 кг;
  • утеплитель – 10 кг;
  • обрешетка – 14 кг.

Суммировав все эти показатели, получают общее значение: 3.5 + 5 + 10 + 14 = 32,5. Для того чтобы гарантировать прочность конструкции, к полученной сумме рекомендуется добавить 10%. Согласно рекомендациям профессиональных мастеров, при выборе материалов для кровельного пирога желательно не превышать уровень общей нагрузки в 50 кг/м2.

Расчет переменных нагрузок

Под переменными понимается сезонный тип нагрузок на крышу. Яркий пример – выпадение снега зимой, когда скапливающиеся на кровельной поверхности массы создают на нее дополнительную нагрузку. Для ее расчета существуют специальные карты с указанием средней массы выпадения снега для каждого региона страны. Весной, после повышения температуры, наблюдается снижение давления. К числу переменных относят и ветровую нагрузку, так как для этого погодного явления также характерна нестабильность воздействия. Для ее определения используется специальная формула с поправочными коэффициентами каждого из регионов.

Угол наклона

Расчет подходящего угла наклона двухскатной крыши во многом зависит от того, какой кровельный материал используется: у каждого из них имеются свои эксплуатационные характеристики. При использовании мягкого покрытия наклон скатов должен находиться в пределах 5-20 градусов. Более жесткое покрытие из шифера, металлочерепицы или профнастила желательно укладывать под углом 20-45 градусов.

Еще один важный фактор при определении степени крутизны скатов – климатические особенности региона. К примеру, если в местности, где постоянно дует сильный ветер соорудить кровлю большой высоты, в случае урагана ее может попросту сорвать. А вот если речь идет об обильных дождях и снегопадах, то чем круче скаты, тем быстрее с них будет сходить влага. Наиболее удобным во всех отношениях считается классический угол 45 градусов.

Шаг и длина стропилин

Стропильные ноги на двускатных крышах обычно размещаются на расстоянии 60-100 см друг от друга. На это влияют характеристики кровельного материала и общая масса конструкции крыши. Далее для определения количества стропилин производят деление размера ската на промежуток между стропильными парами, добавляя к полученному результату единицу. Для расчета длины стропил для крыши существуют специальные онлайн-калькуляторы. Также это можно сделать вручную, применив теорему Пифагора: искомый элемент в таком случае выступает гипотенузой прямоугольного треугольника. Ее длина определяется соотношением между катетом и косинусом противоположного угла.

Сечение стропил

Для возможности адекватного расчета этого параметра и определялась совокупная нагрузка на стропильную конструкцию. По мере ее возрастания сечение стропилин приходится брать больше. Толщина бруса в какой-то мере зависит от шага и длины стропильной ноги. Специально для этого разработаны таблицы, дающие возможность провести быстрый расчет сечения, ориентируясь на длину и шаг монтажа. В учет необходимо взять материал изготовления (разные породы дерева имеют разную прочность) и тип используемых элементов (уровень сопротивления нагрузкам у бревна, бруса и клееного бруса различается).

Рекомендации по самостоятельной установке стропильной системы

Монтажные работы можно начинать только после тщательно проведенных расчетов и составления подробного чертежа. При отсутствии должного опыта для расчетов лучше прибегнуть к специальным онлайн-программам. Вообще же работа своими руками требует большой ответственности.

Крепление мауэрлата

Местом установки бруса выступает вся протяженность стен, служащих опорой для стропил. Функция мауэрлата в бревенчатых срубах выполняется верхним венцом. В домах, где в качестве материала для возведения использовался пористый материал (газобетон, пенобетон), мауэрлатом необходимо оформить все несущие стены (это же касается и кирпичных зданий). Другие случаи допускают его монтаж только в промежутках между стропилами.

Так как длины стандартных пиломатериалов не хватает на всю протяженность укладки, проводится их сращивание. Для этого необходимо запилить брус под прямым углом в 90°, используя для скрепления двух частей болты.

Местом укладки мауэрлата обычно выступает центр стены. Также допускается некоторое смещение бруса в сторону, главное, чтобы его срез не находился ближе чем 50 мм от края. Чтобы защитить брус от воздействий влаги, под него рекомендуется уложить гидроизоляционную прослойку из обычного рубероида. Мауэрлат должен быть закреплен максимально надежно, поскольку на кровельные скаты оказывается серьезная ветровая нагрузка.

На способ крепления влияет материал стен:

  • монолитные дома. Лучший вариант – фиксация анкерными болтами;
  • деревянные или бревенчатые срубы – крепление деревянными нагелями или скобами;
  • газобетон, пенобетон. Обычно используются шпильки или арматура;
  • если дом дает усадку, рекомендуется применить скользящие крепежи.

В качестве дополнительных мер место крепления можно усилить отожженной проволокой.

Сборка ферм

Есть два варианта реализации этой процедуры. В первом варианте брус монтируется непосредственно по месту установки. Подходит для небольших построек, когда работа на высоте по выполнению замеров и подрезок не вызывает затруднений из-за габаритов стропильных ног.

Второй вариант – сборка внизу. В этом случае раскладки и скрепление составляющих элементов стропильной системы происходят на земле, а потом готовые конструкции поднимаются наверх. Как следствие, высотные работы сводятся к минимуму и выполняются намного быстрее. Чтобы подать и выставить стропильные пары, обычно требуются специальные механизмы из-за значительного веса конструкций.

Для удобства сборки однотипных элементов практикуется использование шаблонов, изготовленных из досок. Это дает возможность получить на выходе абсолютно одинаковые фермы.

Крепление к мауэрлату

Готовые пары необходимо поднять на поверхность крыши и присоединить к мауэрлату. Чтобы облегчить процедуру, ноги еще на земле оснащаются специальными запилами в нижней части. Первыми монтируются торцевые конструкции: их располагают друг напротив друга со стороны фронтона. Чтобы правильно поставить две первые пары, используются временные стяжки. Между установленными фермами протягивают бечевку, которая служит ориентиром для промежуточных пар, обозначая по ходу дела уровень конька. В завершении этого этапа монтируют специальную коньковую опору. В случае необходимости длину стропильных ног можно по месту нарастить.

Установка конька

Для его создания необходимо правильно скрепить все стропильные ноги. Методик сращивания несколько – как с применением опорного бруса, так и без него. Более современное решение – использование специальных промежуточных фиксаторов из стали с возможностью регулировки.

Обустройство обрешетки

Назначением обрешетки является облегчение перемещения по крыше и обеспечение надежного основания для финишного покрытия. Именно характеристики кровельного материала оказывают решающее влияние на параметры каркаса. Сплошную обрешетку применяют в случае обустройства мягкой кровли. Шаг каркаса под металлочерепицу составляет примерно 35 см, а под профнастил или шифер – 44 см.

Для монтажа стропильной системы двухскатной крыши лучше всего выбирать погожий осенний или весенний день, предварительно заручившись поддержкой 2-3 помощников.

Окончательный успех работы во многом зависит от правильно составленного чертежа.

15 лучших типов крыш, а также их плюсы и минусы — прочтите перед тем, как строить!

При строительстве нового дома или реконструкции существующего выбрать правильный тип формы и стиля крыши может быть сложнее, чем думает большинство людей.

Изогнутая односкатная крыша с панелями со стоячим фальцем на ранчо.

Крыши делают гораздо больше, чем просто служат основной практической цели защиты дома и его жителей от внешних элементов.

Например, форма крыши играет важную роль в определении общего вида и стиля дома. Крыши также могут обеспечить дополнительное жилое пространство, а также сделать ваш дом более устойчивым, энергоэффективным и защищенным от непогоды.

Это подробное руководство по архитектуре и стилям крыш поможет вам понять и определить наилучшую форму крыши для вашего дома, сарая, гаража или коммерческого помещения. Мы также рассмотрим рекомендуемые кровельные материалы для распространенных типов крыш.

1. Gable
2. Hip
3. Mansard
4. Gambrel
5. Flat
6. Skillion
7. Jerkinhead
8. Butterfly
9. Bonnet
10. Saltbox
11. Sawtooth
12. Curved
13. Pyramid
14. Dome
15. Combination

Нужен кровельщик?
Получите 4 бесплатных цитаты от местных профессионалов:

Введите ваш почтовый индекс:

1. Двускатная крыша

Двускатные крыши, также известные как скатные или остроконечные, являются одними из самых популярных крыш в США. Их легко узнать по треугольной форме.

Плюсы: Двускатные крыши легко защищают от воды и снега, обеспечивают больше места для чердака или сводчатых потолков и обеспечивают лучшую вентиляцию. Их изначально простая конструкция позволяет легко строить их и дешевле, чем более сложные конструкции.

Минусы: Двускатные крыши могут быть проблематичными в районах с сильным ветром и ураганами. Если рамы не будут должным образом сконструированы с соответствующими опорами, крыша может рухнуть.

Сильный ветер также может привести к отслаиванию материалов от двускатных крыш. Если свес слишком большой, ветры могут создать подъем внизу и привести к тому, что крыша оторвется от стен.

Крепление крыши и стропы для защиты от урагана во Флориде

Если двускатная крыша используется в районах с сильным ветром, убедитесь, что используются надлежащие распорки, и проверьте крышу после сильного урагана, чтобы убедиться в отсутствии повреждений.

Предлагаемые материалы: Остроконечные крыши могут быть покрыты практически любым материалом, включая битумную черепицу, металл, глиняную или бетонную черепицу.

Однако, если крыша также имеет вальмы и ендовы, она должна быть либо покрыта гонтом, либо покрыта металлической черепицей или стоячим фальцем, чтобы предотвратить протечки крыши.

Примечание: Рекомендуется использовать шаг не менее 10/12 или угол 40° для заснеженных регионов.

Типы двускатных крыш

Боковой фронтон: Боковой фронтон — это основная скатная крыша. Он состоит из двух равных панелей, расположенных под углом и встречающихся на коньке посредине здания. Треугольную секцию можно оставить открытой для открытой двускатной крыши или закрыть ее для коробчатой ​​двускатной крыши.

Скрещенные фронтоны: Скрещенные двускатные крыши представляют собой две секции двускатной крыши, соединенные под прямым углом. Два гребня перпендикулярны друг другу. Длина, шаг или высота могут отличаться или не отличаться друг от друга.

Поперечная двускатная крыша со слуховыми окнами, покрытыми сланцевой черепицей

Новая черепичная крыша

$7,500
Средняя цена

Новая металлическая крыша

$14 500
Средняя цена

Новая плоская крыша

$8,225
Средняя цена

Посмотреть стоимость в вашем регионе
Введите свой почтовый индекс

Отличная конструкция крыши для домов с отдельными крыльями. Используйте крестообразный фронтон, чтобы акцентировать различные области дома, такие как гараж, крыльцо или слуховые окна.

Его часто можно увидеть в домах в стиле Кейп-Код и Тюдоров.

Передний фронтон: Передняя двускатная крыша расположена у входа в дом. Этот дизайн часто можно увидеть в домах в колониальном стиле.

Голландская двускатная крыша: Голландская двускатная крыша представляет собой гибрид двускатной и вальмовой крыши. Двускатная крыша размещается в верхней части вальмовой крыши для увеличения пространства и повышения эстетической привлекательности.

2. Шатровая крыша

Шатровая крыша, покрытая стальной черепицей на двухэтажном доме с двумя верандами

Вальмовая крыша имеет скаты со всех четырех сторон. Все стороны имеют одинаковую длину и сходятся вверху, образуя гребень.

Плюсы: Шатровые крыши более устойчивы, чем двускатные. Внутренний наклон всех четырех сторон делает его более прочным и долговечным.

Отлично подходят как для сильного ветра, так и для заснеженных районов. Наклон крыши позволяет снегу легко соскальзывать без стоячей воды.

Шатровые крыши могут обеспечить дополнительное жилое пространство при добавлении слухового окна или вороньего гнезда.

Примечание: Для районов с сильным ветром или сильным штормом рекомендуется шаг 4/12-6/12 (угол 18,5°-26,5°).

Минусы: Шатровые крыши дороже в строительстве, чем двускатные. Это более сложная конструкция, требующая большего количества строительных материалов. Кроме того, при добавлении слухового окна дополнительные швы могут облегчить образование протечек воды в ендовах, если кровельная система не установлена ​​должным образом.

Примечание: Надлежащая конструкция и техническое обслуживание необходимы для предотвращения превращения мелких проблем в серьезные проблемы.

Предлагаемые материалы: Вальмовые крыши, как и двускатные, могут быть покрыты практически любым типом кровельного материала, например, черепицей, металлом или черепицей.

Типы вальмовых крыш

Простая вальмовая: Самый распространенный тип вальмовой крыши. Он имеет многоугольник с двух сторон и треугольник с двух сторон. Стороны сходятся вверху, образуя простой гребень.

Крестовина: Аналогична двускатной крестообразной крыше. Используйте отдельные вальмовые крыши на домах с разными крыльями. Линия, где встречаются две крыши, называется долиной.

Примечание: В долинах может собираться вода. Обязательна правильная гидроизоляция.

Полувальмовая: Стандартная четырехскатная крыша, две стороны которой укорочены для создания карниза.

Расчетные затраты на крышу (1700 кв. Футов.) Крыша

Мансардная крыша, также известная как французская крыша, представляет собой четырехскатную крышу с двойным скатом с каждой стороны, которые встречаются, образуя пологую крышу.

Нижний склон намного круче верхнего. Стороны могут быть плоскими или изогнутыми, в зависимости от стиля.

Плюсы: Мансардные крыши могут помочь создать много дополнительного жилого пространства. Использование пространства в качестве полноценного чердака или жилого помещения, называемого чердаком , очень популярно. Стиль поддается либо открытым, либо закрытым слуховым окнам для большей эстетической привлекательности.

Мансардные крыши отлично подходят для людей, которым нужна гибкость для расширения дома в будущем. При первом проектировании и строительстве дома вы действительно можете сэкономить деньги, имея для начала простой дизайн мансарды. — Затем вы можете добавить чердак или слуховые окна позже. Это не только повысит стоимость дома, но и позволит домовладельцам легко вносить дополнения по мере изменения их потребностей.

Минусы: Низкая скатная часть мансардной крыши не идеальна для районов с сильным снегопадом.

Мансардные крыши стоят дороже обычных крыш из-за украшений и деталей. Однако дополнительное пространство и характер могут с лихвой компенсировать дополнительные затраты на первоначальную конструкцию.

Предлагаемые материалы: Поскольку мансардная крыша имеет такой уникальный дизайн, выбор уникального материала может сделать крышу еще более особенной. Использование металла, такого как медь или цинк, для крутой части крыши может быть более дорогим изначально, но потребует гораздо меньшего обслуживания в будущем, что делает его хорошим долгосрочным выбором.

Использование деревянной или шиферной черепицы в виде ромба позволяет выделить мансардную крышу. Тем не менее, черепица с перекрытием не должна использоваться . Асфальтовую черепицу все еще можно использовать на более крутых участках крыши в обычном порядке.

Большинство материалов можно использовать для мансардной крыши, но следует помнить о пологих участках крыши. Убедитесь, что он правильно залит и гидроизолирован, чтобы защитить целостность крыши.

Типы мансардных крыш

Мансардные крыши могут иметь различные силуэты, в том числе прямоугольные, выпуклые или вогнутые. Окна очень важны для обеспечения света дополнительной жилой площади. В больших домах также могут быть деревянные детали, отделка или декоративный граненый камень.

4. Вальмовая крыша

Вальмовая крыша на двухэтажном доме, покрытая кедровой дранкой на нижней части/стороне вальма в качестве сайдинга и битумной черепицей по верхним пролетам вальмовой крыши

Вальмовая или амбарная крыша , очень похож на мансарду в том смысле, что имеет два разных ската. Разница между ними в том, что у Gambrel только две стороны, а у мансарды четыре.

Подобно мансарде, нижняя сторона крыши Gambrel имеет почти вертикальный крутой скат, а верхний скат намного ниже.

Гамбрелов можно увидеть не только на крышах амбаров, фермерских домов и бревенчатых хижин. Их также можно увидеть в домах в голландском колониальном и георгианском стиле.

Плюсы: Подобно мансарде, Gambrel предоставляет дополнительное жилое пространство для чердака, чердака или чердака. Кроме того, его просто оформить.

В Gambrel используются только две потолочные балки , вместе с косынками. Поскольку конструкция довольно проста и требует меньше материалов, это помогает снизить стоимость крыши.

Вальмовые крыши также отлично подходят для уличных навесов и складских помещений. Их форма может обеспечить больше места для хранения, не занимая больше места.

Минусы: Крыша Gambrel не рекомендуется для районов с сильным ветром или регионов со значительным снегопадом. Открытая конструкция может привести к обрушению крыши под сильным давлением.

Вальмовые крыши также должны быть хорошо сконструированы, гидроизолированы на коньках и регулярно обслуживаться. Хорошей идеей будет ежегодно осматривать крышу Gambrel на наличие повреждений от штормов, проливных дождей или снега.

Windows рекомендуется добавить света в дополнительное пространство. Это и за, и против. В то время как все детали добавят общей красоты дому, они увеличивают вероятность возникновения утечек воды.

Металлическая кровля со стоячим фальцем по форме крыши Gambler с двумя мансардными окнами

Рекомендуемые материалы: Материал, используемый для крыши Gambrel, зависит от стиля дома. Широко используется деревянная, битумная или шиферная черепица. Однако использование металла значительно сократит объем необходимого обслуживания.

Примечание: Если крыша Gambrel используется в районах с экстремальными погодными условиями, настаивайте на усиленных фермах, особенно на верхнем уклоне.

5. Плоская крыша

Энергоэффективная, светоотражающая ПВХ-мембрана на плоской крыше

Как следует из названия, плоские крыши кажутся абсолютно плоскими без уклона. Тем не менее, они имеют небольшой уклон для стока воды и дренажа.

Эти крыши обычно используются на промышленных или коммерческих зданиях. Однако они также могут быть установлены на жилых домах как в районах с высоким, так и с низким уровнем осадков.

Большинство людей не задумываются о том, какое свободное жилое пространство может предоставить плоская крыша. Так что не отказывайтесь от них полностью при строительстве нового дома! 🙂

Плюсы: Дополнительное жилое пространство на крыше для патио, сада или частичной ограды для комнаты пентхауса. Отопительные и охлаждающие агрегаты также можно размещать на плоских крышах, скрывая их от глаз. – Это особенно распространенная практика при проектировании коммерческих крыш.

Установка фотоэлектрических панелей солнечных батарей на плоской крыше, покрытой ПВХ-мембраной толщиной 50 мил

Конструкция также способствует установке фотоэлектрических солнечных панелей для более энергоэффективного и энергонезависимого дома.

Плоские крыши легче построить, чем скатные, и для них требуется меньше строительных материалов, что снижает затраты.

Минусы: Малый уклон делает плоские крыши более восприимчивыми к протечкам воды. Они не рекомендуются для областей с сильными дождями или сильными снегопадами.

Хотя первоначальные затраты на строительство плоской крыши дешевле, чем на скатную, тем не менее, плоские крыши иногда могут быть дороже в долгосрочной перспективе из-за затрат на техническое обслуживание, текущий ремонт и замену крыши.

Рекомендуемые материалы: Плоская крыша должна быть водонепроницаемой. Лучше всего использовать сплошной материал без швов. Наиболее распространенными материалами являются гудрон и гравий, рулонная кровля, металлические листы, ПВХ, ТПО и резиновая мембрана EPDM.

Примечание: Популярность зеленых крыш также растет. Они эстетичны, энергоэффективны, благодаря растительности, выступающей в качестве дополнительного слоя изоляции, обладают охлаждающими свойствами и помогают бороться с эффектом городского острова тепла. Слои создаются с использованием полезных растений, почвы, дренажа и гидроизоляционной мембраны.

6. Крыша Skillion

Крыша Skillion также называется односкатной или односкатной крышей

Skillion также называется односкатной или односкатной крышей. Это одинарная наклонная крыша, обычно прикрепленная к более высокой стене. – Его можно представить как половину скатной крыши или как более наклонную плоскую крышу.

Односкатная крыша — это скилловая крыша, которая обычно используется в пристройках к домам.

Крыши Skillion в основном используются для пристроек к домам, навесов и веранд. Однако теперь они также используются во всей конструкции домов в более современном стиле.

Плюсы: Skillions просты в сборке и требуют гораздо меньше строительных материалов, чем другие типы крыш. Их крутой уклон позволяет снегу и воде легко стекать, что делает их идеальными для регионов с сильным дождем и снегом. Skillions также можно использовать исключительно в целях дизайна, чтобы добавить архитектурный интерес и эстетическую привлекательность.

Минусы: Если уклон крыши слишком большой, это может привести к тому, что потолки будут слишком низкими. Кроме того, у домов, использующих только крышу Skillion, могут быть проблемы в районах с сильным ветром.

Рекомендуемые материалы: Из-за крутого уклона можно отказаться от резинового покрытия и кровельных мембран. Чтобы придать более обтекаемый вид, вы можете использовать стоячий шов, а не плитку или черепицу. Для более экологичного и энергонезависимого дома также можно установить большие фотоэлектрические панели.

7. Jerkinhead Roof

Jerkinhead использует элементы как двускатной, так и вальмовой крыши. Его можно представить как двускатную крышу с шатровыми концами (обрезанными точками, загнутыми вниз). Или его можно описать как вальмовую крышу с двумя короткими сторонами. – Их также можно назвать подстриженными двускатными или английскими вальмовыми крышами.

Плюсы: Крыши Jerkinhead более устойчивы, чем обычные двускатные крыши. Подрезая или поворачивая точку вниз, крыша становится более устойчивой к ветровым повреждениям. Они также обеспечивают больше места, чем традиционная вальмовая крыша. Более высокий шаг предлагает больше жилого пространства, обеспечивая при этом лучшее армирование. Крыши Jerkinhead придают архитектурный интерес любому дому.

Минусы: Чем сложнее конструкция, тем выше стоимость строительства.
Рекомендуемые материалы: Крыша Jerkinhead может быть изготовлена ​​практически из любого кровельного материала.

8. Крыша-бабочка

Крыша-бабочка представляет собой V-образную крышу, состоящую из двух тандемных частей, расположенных под углом вверх снаружи. Средняя часть наклонена вниз, где две части встречаются в долине. Общий эффект — крылья бабочки в полете.
Крыша-бабочка популярна для современных, экологически чистых и тропических домов.

Плюсы: Верхний угол внешних краев позволяет использовать большие окна. Это дает дому больше естественного света, снижает счета за отопление зимой и придает дизайну ощущение открытости.

Долина в средней части крыши-бабочки позволяет собирать дождевую воду, что делает ее удобной для районов с сильной засухой. Для этой цели обычно устанавливается водосточная труба или дождевая цепь, прикрепленная к бочке для дождевой воды или другому типу резервуара для воды.

Крыша типа «бабочка» подходит для экологически безопасного дизайна дома, поскольку в нее можно легко встроить фотоэлектрические солнечные панели, системы сбора воды и естественное освещение.

Минусы: Сложность конструкции делает крышу-бабочку более дорогой. Мало того, что первоначальные затраты выше, чем у обычных крыш, но и обслуживание будет дороже.

Очень важно обеспечить гидроизоляцию крыш-баттерфляев. Дренажные системы могут засориться, что приведет к скоплению или утечке воды. Это со временем ослабит столбы, что может привести к обрушению крыши.

Открытая конструкция и высокие окна затрудняют регулирование температуры во всем доме. В некоторых районах может быть намного теплее, чем в других.

Рекомендуемые материалы: Использование прочной непрерывной мембраны с небольшим количеством швов или без них является ключом к обеспечению водонепроницаемости крыш-бабочки. Другими вариантами являются использование ПВХ-мембраны, сваренной горячим воздухом, известной своими превосходными швами, или металлических панелей со стоячим швом.

Со стоячим фальцем солнечные панели PV также могут быть установлены поверх выступающих фальцев с помощью кронштейнов типа S-5, предназначенных для стоячего фальца.

9. Капотная крыша

Капотные крыши, также известные как карнизные крыши, имеют двойной скат, при этом нижний скат имеет меньший угол, чем верхний скат. Это как перевернутая мансарда.

Нижний скат нависает над домом. Этот свес является отличным покрытием для открытого крыльца.

Капотные крыши редко используются в современных домах. В основном они использовались во французском народном языке, и их можно увидеть в регионах Луизианы и Миссисипи.

Плюсы: Верхний скат обеспечивает дополнительную жилую площадь для небольшого чердака или сводчатых потолков. Он также подходит для мансардных окон или боковых окон.
Нависающие карнизы не только защищают крыльцо, но и помогают защитить стены от повреждения водой.

Вода легко стекает со скатов крыши, а модифицированная вальмовая конструкция делает ее более прочной, чем двускатная крыша.

Минусы: Сложная конструкция требует больше строительных материалов и ее сложнее построить. Это делает крышу капота более дорогой, чем другие, более простые конструкции.
Хотя вода легко стекает со склонов, там, где сходятся два склона, образуются долины. Это может привести к скоплению снега и воды. Необходимы дополнительные меры предосторожности для гидроизоляции этих участков.

Рекомендуемые материалы: Крыши капота могут быть изготовлены практически из любого материала, включая черепицу, металл и натуральный камень.

10. Крыша из соляного ящика

Крыша из соляного ящика имеет асимметричный дизайн: одна сторона представляет собой слегка наклонную плоскую крышу, а другая — наклонную, с фронтонами на каждом конце.

Дома из солончака представляют собой вариации раннего колониального дизайна и дизайна Кейп-Код. Они возникли из-за потребности в большем пространстве. Первые американцы поняли, что они могут добавить больше места с меньшим количеством материала, добавив односкатную крышу к существующей двускатной крыше. Вскоре дома были построены с уже добавленной наклонной крышей.

Достоинства: Наклон позволяет воде легко стекать, что делает крышу солончака подходящей для районов, подверженных проливным дождям. Асимметричная конструкция делает ее более прочной, чем простая двускатная крыша. Это добавляет больше жилой площади, делая дом полутора-двухэтажным.

Минусы: Конструкция может быть сложной, что увеличивает стоимость строительства. Несмотря на то, что предоставляется больше жилой площади, это не так много, как обычная скатная крыша. Кроме того, в некоторых комнатах могут быть наклонные потолки.

Рекомендуемые материалы: Крыши солончаков можно сделать из большинства строительных материалов.

11. Пилообразная крыша

Пилообразная

через Houzz

Пилообразная крыша представляет собой две или более параллельных скатных крыш, в которых чередуются наклонные и вертикальные поверхности. Как следует из названия, крыша напоминает вид сбоку пилы. Когда-то пилообразные крыши использовались только на коммерческих промышленных зданиях. Однако сейчас они используются и в современном дизайне дома.

Плюсы: Окна расположены в вертикальном пространстве крыши, что обеспечивает больше естественного света в доме.

Более высокие козырьки дают возможность использовать либо сводчатые потолки, либо чердачное жилое пространство. Сочетание различных наклонов и использование естественного света делают этот дизайн отличным выбором для домов с экологически чистыми удобствами, такими как солнечные панели, геотермальные и лучистые системы отопления.

Минусы: Сложный дизайн и различные необходимые строительные материалы сделают пилообразную крышу намного дороже, чем другие типы крыш. Это также крыша с высокими эксплуатационными расходами.

Добавление окон, канав и различных наклонов повышает вероятность протечек воды. По этой причине пилообразные крыши не рекомендуется использовать в районах с сильным снегопадом.

Рекомендуемые материалы: В зависимости от стиля дома крыша может быть сделана из дерева, стали или железобетона.

12. Изогнутая крыша

Изогнутая односкатная крыша с панелями со стоячим фальцем на ранчо.

Изогнутая крыша очень похожа на крышу Skillion или Shed, но ее плоскости изогнуты. Он очень современный и обеспечивает уникальный творческий дизайн крыши. Степень изгиба может варьироваться от слегка изогнутой до формы арки.

Расчетная стоимость крыши (1700 кв. Футов.) Изогнутые крыши эстетичны и позволяют создать неповторимый дом. Они также обеспечивают тонкие формы внутри дома.

Изогнутая крыша может использоваться для покрытия всего дома или отдельной его части, например арочного входа.

Поскольку изогнутые крыши проектируются архитектором или строителем, их можно адаптировать в соответствии с особенностями региона, в котором строится дом.

Например, в районах с сильным ветром крыша с меньшим уклоном будет более прочной, чем крыша с большим уклоном. В то время как в районах, где выпадает больше снега и дождя, может быть больше арки, чтобы вода могла стекать.

Минусы: Стоимость изогнутой кровли будет зависеть от сложности конструкции.

Рекомендуемые материалы: Лучшим материалом для изогнутых крыш является металл. Он будет гнуться и принимать любую форму, а обслуживание значительно сократится.

13. Пирамидальная крыша

Пирамидальная крыша — это разновидность вальмовой крыши. Все четыре стороны сходятся на вершине крыши. Вертикальных сторон и фронтонов нет.

Пирамидальные крыши в основном используются для небольших зданий, таких как бунгало и коттеджи. Они также используются для вспомогательных сооружений, таких как бассейны, гаражи и складские помещения.

Плюсы: Пирамидальная крыша чрезвычайно устойчива к сильным ветрам. Это делает его отличным архитектурным выбором для районов, подверженных ураганам и сильным ветрам.

Наклон обеспечивает дополнительное пространство для вентиляции, чердаков или высоких потолков. Кроме того, нависающие карнизы сократят затраты на электроэнергию.

Минусы: Стоимость пирамидальных крыш выше из-за сложности конструкции.

14. Купольная крыша

Дом в форме купола и крыша, покрытая алюминиевой черепицей медного цвета Источник: Стив Тиффани

Купольная крыша имеет многоугольную форму в форме перевернутой чаши. Купольные крыши отлично подходят для добавления уникальных и эстетически приятных особенностей в любой дом. Они являются отличным выбором для куполов, беседок или вороньих гнезд.

Плюсы: Купольные крыши красивы по дизайну и долговечны.

Минусы: Сложность купольной крыши делает ее строительство дорогим. Однако, в зависимости от конструкции, может быть доступен сборный вариант.

Рекомендуемые материалы: Купольные крыши могут быть изготовлены из черепицы, металла и даже стекла. Однако для купольной крыши, требующей меньшего обслуживания, предлагается металл.

15. Комбинированная крыша

Комбинированная крыша включает в себя дизайн с использованием различных крыш на одной и той же конструкции из эстетических и практических соображений.

Например, дом может иметь четырехскатную крышу с двускатной крышей над мансардными окнами и скатом над крыльцом.

Плюсы: Использование различных крыш добавляет дому архитектурный интерес. Это также отличный способ использовать лучший тип крыши для каждой части дома.

Минусы: Чем сложнее конструкция, тем она дороже. Добавление различных уклонов и типов крыш потребует больше строительных материалов и трудозатрат.

Соединение разных крыш всегда приводит к появлению впадин и выступов. Это самые слабые места крыши, где вода может скапливаться и просачиваться.

Выбирая крышу, сначала определите, какой тип подойдет для вашего района, а какой нет. Например, если вы живете в заснеженном районе, крыша с более высоким наклоном, предназначенная для легкого сброса больших скоплений снега, может быть одним из наиболее практичных вариантов.

После того, как вы сузили свой выбор, подумайте о своих потребностях. Вам нужно дополнительное пространство или вы предпочитаете строить экологически чистый дом? Наконец, определитесь со стилем.

Примите во внимание эти важные факторы, и у вас будет крыша и дом вашей мечты.

Нужен кровельщик?
Получите 4 бесплатных цитаты от местных профессионалов:

Введите свой почтовый индекс:

Планы двускатной крыши 20×20

Этот пошаговый проект своими руками примерно представляет собой План двускатной крыши 20×20 . Эта статья является ЧАСТЬЮ 2 проекта сарая 20×20, где я покажу вам, как построить двускатную крышу. Добавьте усиление на крышу, если вы живете в районе с сильным снегопадом или ураганами. Взгляните на остальные мои чертежи по дереву , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричного вида. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день. Посмотреть все мои Премиум планы ЗДЕСЬ .

Проекты, разработанные из этих планов

20 × 20 Планы крыши Gable Shed

Building-A-20 × 20-gable-Shed Shed

[Tabs = ”Материалы. ”Инструменты” tab3=”Время” tab4=”Связанные планы”] [tab id=1]

  • G  – 4 шт. сайдинга T1-11 – длина 25 3/4″x48″, 2 шт. – 45 3 /4″x48″ в длину, 1 шт. – 48″x55 3/4″ в длину ТОРЦЕВЫЕ ПАНЕЛИ
  • I  – 2 шт. бруса 2×6 – длина 144″, 1 шт. – длина 240″, 2 шт. бруса 2×4 – длина 20″, 1 шт. – длина 44 1/4″, 2 шт. – 60 ″ длинный 11x ФЕРМА
  • J  – 8 шт. пиломатериалов 2×6 – длина 144″, 28 шт. – длина 8 1/2″  КОНСТРУКЦИИ
  • K — 12 штук фанеры 3/4″ — длина 48″x96″, 6 штук — длина 48″x48″, 4 штуки — длина 12″x96″, 4 штуки — длина 12″x48″ КРЫША

    2

  • л – 550 кв.м толя, 550 кв.м битумной черепицы КРОВЛЯ
  • M  – 2 шт. пиломатериала 1×8 – длина 264 ″, 4 шт. – длина 145 ″ ТРИМ

  • 11 пиломатериалов 2×6 – 20 футов
  • 30 пиломатериалов 2×6 – 12 футов
  • 3 пиломатериала 2×6 – 8 футов
  • 17 пиломатериалов 2×4 – 8 футов
  • 17 кусков фанеры 3/4″ – 4’x8’
  • 2 куска пиломатериала 1×8 – 22 фута
  • 4 куска пиломатериала 1×8 – 14 футов
  • Соединитель с металлической пластиной
  • 2 винта 1/2″, 3 винта 1/2″, 1 винт 5/8″
  • 4d гвозди, стропильные стяжки
  • наполнитель для дерева, клей для дерева, морилка/краска
  • 550 кв. футов толя, 550 кв. футов битумной черепицы

[/tab] [tab id=2]

 Молоток, Рулетка, Квадрат, Уровень

 Торцовочная пила, Дрель, Отвертка, Шлифовальный станок

 Защитные перчатки, Защитные очки

[/tab] [tab id =3]

 Один день

[/tab][tab id=4]

  • ЧАСТЬ 1: Планы сарая 20×20
  • ЧАСТЬ 2: Чертежи крыши навеса 20×20
  • ЧАСТЬ 3: Планы двойных дверей сарая

[/tab][/tabs]





Подпишитесь на меня в Facebook, чтобы первым получать последние планы и другой эксклюзивный контент. Кроме того, подпишитесь на меня в Pinterest и Instagram и получите много идей для вашего двора со всего Интернета! Загляните на мой канал YouTube! Посмотрите, как вы можете Поддержите меня без дополнительных затрат с вашей стороны.





Как построить двускатную односкатную крышу 20×20

Строительство стропил

Первым этапом проекта является строительство ферм для сарая. Как вы можете легко заметить на схеме, вам нужно сделать разрезы под углом к ​​балкам 2×6. Выровняйте края заподлицо для профессионального результата.

Диагональные опоры фермы

Изготовьте диагональные опоры фермы из бруса 2×4. Отметьте линии разреза на балках, а затем выполните работу с помощью пилы.

Сборка ферм

Положите стропила, вертикальные и диагональные опоры на ровную поверхность. Не оставляйте зазоров между компонентами и выровняйте края заподлицо. Установите соединители с металлическими пластинами на стыки, чтобы плотно зафиксировать компоненты вместе.

Установка ферм

Установка ферм в верхней части сарая. Используйте спиртовой уровень, чтобы точно отвесить фермы вертикально. Используйте стропильные стяжки, чтобы зафиксировать фермы к боковым стенам. Кроме того, вы можете установить блоки между фермами, чтобы вы могли плотно закрыть навес.

Торцевые панели фронтона

Вырежьте торцевые панели фронтона из сайдинга T1-11, размеры и форма которых показаны на схеме. Выровняйте края заподлицо и вставьте гвозди 6d через каждые 8 ​​дюймов вдоль каркаса.

Сборка навесов

Сборка навесов для сарая из бруса 2х6. После обрезки стропил необходимо прикрепить бруски. Просверлите направляющие отверстия в стропилах и вставьте винты 3 1/2″ в блоки. Вы можете отрегулировать размер выступов в соответствии с вашими потребностями.

Установка выступов

Закрепите выступы спереди и сзади навеса. Выровняйте края заподлицо, просверлите направляющие отверстия и вставьте винты 3 1/2″, чтобы плотно зафиксировать их на месте.

Установка листов крыши

Установите 3/4-дюймовые фанерные листы на верхнюю часть сарая. Выровняйте края заподлицо и не оставляйте зазоров между компонентами. Просверлите направляющие отверстия и вставьте шурупы 1 5/8″ каждые 8″ вдоль стропил.

Боковые накладки на крышу

Установите накладки 1×8 по бокам навеса. Выровняйте края заподлицо и вставьте 2-дюймовые гвозди, чтобы плотно зафиксировать их на месте.

Передние накладки на крышу

Установите накладки на переднюю и заднюю часть навесной крыши. Выровняйте края заподлицо и вставьте гвозди, чтобы вы могли плотно зафиксировать их на месте.

Установка кровли

Покройте крышу сарая рубероидом, убедившись, что полосы перекрываются не менее чем на 2″. Прикрепите рубероид к листам фанеры кровельными скобами. Кроме того, отрежьте большой кусок для верхнего края. Установите боковые кромки капель поверх толя, в то время как нижние кромки капель должны быть подогнаны под него.

Прочтите инструкции на упаковках битумной черепицы, прежде чем плотно их укладывать на место. Начните с нижней левой стороны крыши и установите их до самого верха.

Планы сарая 20×20 – вид спереди

Обязательно просмотрите ЧАСТЬ 1 проекта, чтобы узнать, как построить каркас сарая. Взгляните на ЧАСТЬ 3 проекта, чтобы узнать, как обрамлять двойные двери и как устанавливать декоративные планки.

Планы сарая 20×20 – вид сбоку

Если да, я рекомендую вам ознакомиться с остальными планами моего сарая ЗДЕСЬ.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
