Установка стропил и мауэрлата: опирание, как правильно крепить стропильную ногу, уголки для крепежа, кронштейн, узлы

Содержание

опирание, как правильно крепить стропильную ногу, уголки для крепежа, кронштейн, узлы


Содержание:

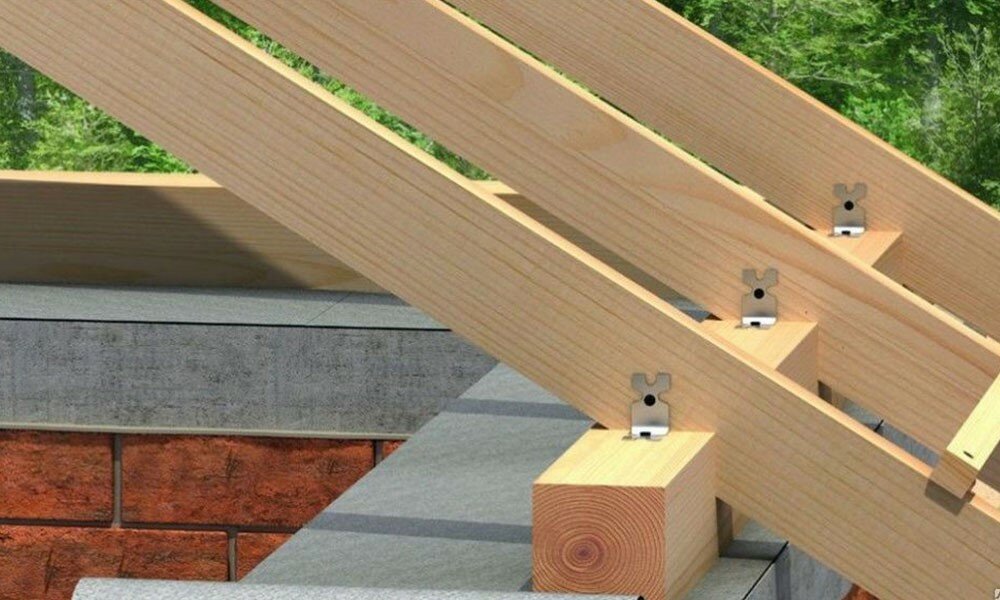

Элементы для крепления стропил к мауэрлату
Как правильно и чем лучше крепить
Когда нужен мауэрлат
Монтаж стропил к мауэрлату
Опирание стропильных ног — основные правила
Использование уголка
Рекомендации по крепежу


Грамотное крепление стропил к мауэрлату обеспечит долговечность кровли, позволит избежать множества проблем.


Элементы для крепления стропил к мауэрлату


В процессе выполнения работы потребуются всевозможные врезки и различные крепежи.


Необходимые элементы крепления:

  • крепежные элементы LK;
  • резьбовые изделия;
  • проволочные стяжки;
  • монтажная лента с перфорацией;
  • уголки;
  • пластины;
  • гвозди;
  • кронштейны для стропил.



При креплении стропил желательно использовать кронштейны. В такой ситуации не требуется врезка в стропилине, которая ослабила бы конструкцию. Подходящие кронштейны должны быть стальными, с толщиной слоя в 0.2 мм. Материал коррозионностойкий. Для фиксации кронштейна к брусу или стропилине используются гвозди резьбовые элементы.

Как правильно и чем лучше крепить


Крепежные элементы LK предназначены для опирания стропил к мауэрлату и соединения других деталей. При их использовании не требуется посадка на анкерные болты.


Перфорированная монтажная лента позволяет повысить прочность узлов крепления стропил. Ее использование обеспечит большую надежность соединения, при этом не нарушает целостность несущих конструкций, а также никак их не ослабляет. Для монтажа перфорированной лентой нужны гвозди либо винтовые крепежи.



Уголок для стропил КР, а также его разновидности — часто используемый крепежный элемент в строительстве. В нашем случае он задействован в фиксации стропильных ног. Его использование позволит сделать узлы соединения более прочными. Такие детали дают конструкции дополнительной надежности, препятствуют смещением стропилин. Монтаж уголка возможен на саморезы или ершенные гвозди, в которых имеются выступы.


Необходимо выбирать качественные крепежные элементы, в которых присутствует антикоррозийная защита. В противном случае конструкция получится недостаточно надежной, значительно возрастет риск поломки.

Когда нужен мауэрлат

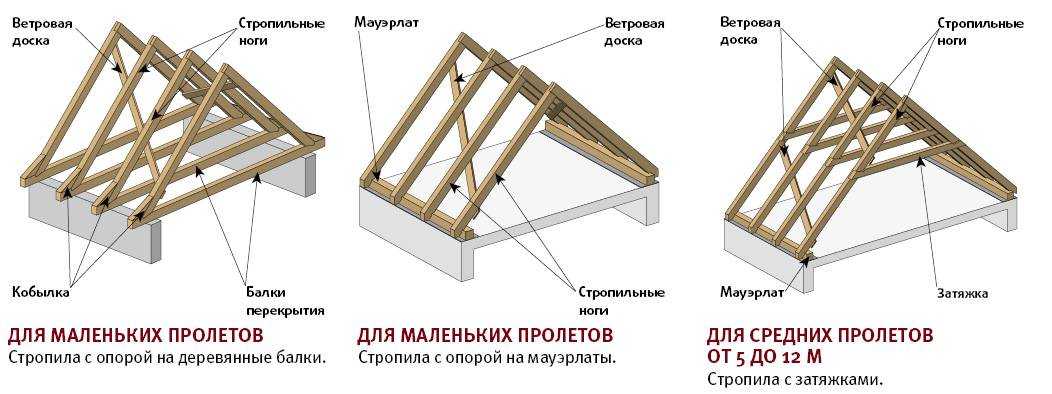

Мауэрлат — деревянная конструкция, предназначенная для закрепления стропил и равномерному распределению давления на стены и фундамент постройки. Делается она из бруса или бревна. Такую конструкцию еще часто называют фундаментом крыши.


Рекомендация: если идет постройка дома из бруса либо бревна, в качестве опоры для стропилин выступает обвязка стен. При этом не нужен монтаж дополнительных конструкций.


Для построек, у которых стены состоят из штучных материалов (например, кирпича, газобетонных блоков и так далее), требуется установка мауэрлата. Необходимость появляется ввиду того, что стены таких сооружений неспособны выдержать точечные нагрузки. А у пенобетонных блоков недостаточная прочность для поддержки стропильной системы, высокая нагрузка просто вырвет крепеж. Теперь разберемся, как правильно крепить стропила к мауэрлату.



Специалисты советуют делать бетонный пояс с дополнительным армированием в верхней части стен. Тогда получится прочно закрепить деревянный брус на основании.

Нужно подобрать цельную балку по ширине такую же, как и стена, и высотой 20 сантиметров. В нее надежно устанавливается крепеж для опорного бруса. Обычно для этого выбирают анкерные болты, их можно заменить шпильками с диаметром не меньше 14 миллиметров, расположить их нужно вертикально. Необходимо загнуть нижние концы крепежных элементов, это исключит возможность их вырывания под действием нагрузки. Для закладного крепежа максимальный шаг составляет 1. 5 м.


Совет: если использовать шпильки меньшего диаметра, то они не выдержат всю нагрузку и деформируются.


В брусе для установки мауэрлата нужно проделать отверстия для ранее вмурованных шпилек, а затем соединить обе части. Перед монтажом бруса необходимо обустроить гидроизоляцию, в противном случае возможно гниение древесины.

Монтаж стропил к мауэрлату


Выполнение данной работы потребуется для выполнения различных стропильных систем. При монтаже наслонных или висячих стропил можно использовать жесткое или скользящее соединение. Выбор конкретного вида крепления стропил зависит от особенностей конструкции.

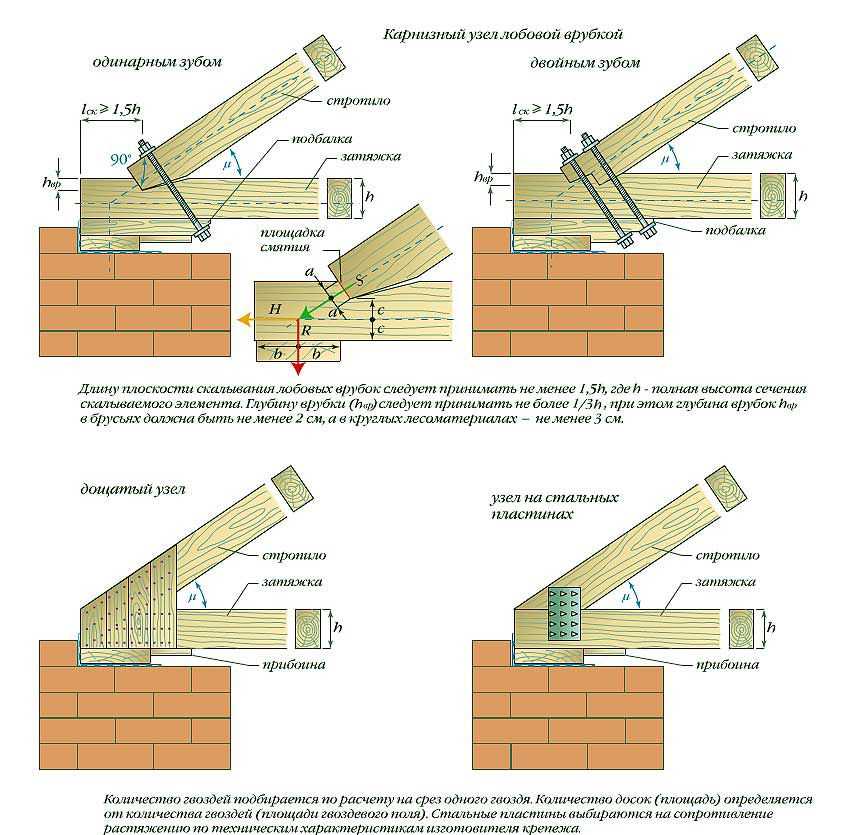

Мастера советуют делать врубку не в мауэрлате, а в стропилине. Связано это с тем, что в противном случае несущая способность мауэрлата будет ослаблена.



При жестком соединении элементы надежно зафиксированы, никакое их смещение невозможно. Добиться такого варианта крепления получится, если для монтажа опирания стропильной ноги на мауэрлат используются уголки с опорным бруском. Альтернативный вариант — сделать вырез «седло» в стропилине. Он дополнительно закрепляется с помощью гвоздей, резьбовых крепежных изделий и болт. Помимо этого, еще потребуется проволочная скрутка, чтобы соединить узел крепления, и анкер в стене.

Опирание стропильных ног — основные правила


Для крыш деревянных домов необходимо использование так называемых салазок. Это специальные крепежные элементы, обеспечивающие скользящее соединение. С помощью «салазок» получится сделать крепление стропил к мауэрлату с возможностью движения конструкций. Тогда в случае усадки дома не произойдет деформации кровли.


Выбор способа крепежа стропил к мауэрлату должен основываться на конструктивных особенностях крыши. Если сооружение не деревянное, то необходимо делать жесткие сочленения.



Для способа выполнения задачи с вырезкой «седла» необходимо придерживаться следующей инструкции:

  1. Первый шаг — вырез в стропильной ноге. Его нужно сделать таким образом, чтобы получилось поставить стропилину на брус. Нельзя забывать, что угол ее наклона должен соответствовать наклону крыши.
  2. Затем стропилину нужно посадить на гвозди. По одному с каждой боковой стороны, вбивать под углом, чтобы они скрестились в мауэрлате, еще один гвоздь сверху.
  3. С помощью скоб и проволоки-катанки укрепляется узел соединения.


Такой подход к монтажу стропил позволяет добиться максимальной надежность узлов крепления. Конструкция прослужит весь свой срок без каких-либо поломок.

Использование уголка


Существует схема крепления стропила к мауэрлату.


Крепление стропил на металлический уголок:

  • Для начала нужно сделать вырез стропильной ноги под таким углом, чтобы получился необходимый наклон кровли.
  • Подшивной брус размещается по краю мауэрлата. Его длина должна составлять примерно 1 м. В брус будут упираться стропила согласно линии давления. В таком случае исключено смещение стропильной ноги при распорных нагрузках.
  • Для фиксации стропилины с боковых сторон к мауэрлату используются металлические уголки. Их применение позволяет исключить поперечное смещение стропилины.
  • Проволока-катанка позволяет придать дополнительной прочности узлу крепления.



Необходимо четко придерживаться инструкции, чтобы выполнить работу максимально качественно. В продаже имеются уголки для крепления стропил к мауэрлату.


Разновидности уголка КР:

  • «КР5» — уголок с большой несущей способность;
  • «КР 6» (еще называется усиленным уголком) — стальной элемент (толщина — 3 мм), присутствует анкерное отверстие, предназначается для фиксации тяжелых конструкций;
  • «КР11» и «КР21» — модернизированные модели уголков «КР1» и «КР2», в них присутствуют отверстия для анкерных болтов, их использование снижает риск вырывания крепежа в случае повышенной нагрузки или осадки постройки.



Вспомогательные и несущие части стропильной системы фиксируются с помощью уголка КМ, который сделан из перфорированной стали. Среди достоинств данного элемента можно выделить возможность крепления на шурупы или саморезы, а также простоту монтажа.


Усиленный уголок KMPR используется для скрепления элементов под прямым углом. С его помощью получится надежно зафиксировать стропила на опорном брусе. Возможна регулировка уголка, чтобы подстроить элемент под конструкцию.

Рекомендации по крепежу


То, насколько надежной будет кровельное сооружение, зависит от грамотности крепления стропильной ноги к мауэрлату. Существует множество схем крепления, но можно выделить несколько общих правил и рекомендаций по выполнению данной работы.



Рекомендации по монтажу:

  • Деревянные элементы должны плотно прилегать друг к другу. Чтобы добиться этого, предварительно нужно качественно выполнить запилы и врубки.
  • Для всех болтов нужны шайбы либо специальные пластины. В противном случае гайка будет утоплена в древесину, что впоследствии может привести к различным осложнениям.
  • Недопустимо использование прокладок. Связано это с тем, что со временем они деформируются. А это приводит к неравномерному распределению нагрузок и снижению срока эксплуатации кровли.

По полученной информации можно понят, как правильно закрепить стропила к мауэрлату. Следование всем рекомендациям позволит выполнить работу максимально качественно, избежав возможных проблем. Достаточно просто изучить инструкцию, подготовить все необходимые инструменты, материалы и элементы крепления.

Как крепить стропила к мауэрлату

Опытные строители отлично знают, что во время устроительства стропильной системы нет узлов, которые бы не играли важную роль в обеспечении прочности конструкции. Это, в том числе, касается и способов крепления стропильной ноги к мауэрлату. Мы не будем останавливаться на характеристиках самого мауэрлата, способах его строительства и методах его крепления. Исходные данные для всех вариантов крепления стропил к мауэрлатам стандартные – все они быть сделаны согласно требованиям существующих строительных норм и правил.

Как крепить стропила к мауэрлату

Содержание материала

Видео – Как крепятся к мауэрлату стропила

Нужно кратко выяснить еще один вопрос – не всегда крепление стропил к мауэрлатам возможно.

Когда и почему нельзя пользоваться этим методом крепления стропильной системы?

На сложных вальмовых или двускатных крышах с различными углами наклона скатов.Почему? Угол стропила (или кобылки, если оно имеет недостаточную длину) с каждого ската крыши будет различным. Это значит, что во время устройства карнизной части кровли возникнут проблемы. Если вы пожелаете сделать одинаковой ширину карниза по всему периметру здания, на каждой стене он будет располагаться на различной высоте. Если вы пожелаете сделать все карнизы на одинаковой высоте, то у каждой стены они будут иметь различную ширину. Нужно вспомнить школьные уроки о треугольниках. Само собой разумеется, что и первый, и второй варианты для здания неприемлемые. На таких зданиях стропильные ноги должны крепиться только на балках перекрытия, только так можно сделать карниз одинаковым по ширине вокруг всего здания. А если крыша с эркером, то вариант крепления стропильных ног на мауэрлате даже теоретически рассматривать не имеет смысла.

Сложная ломанная вальмовая крыша

Во время реконструкции или ремонта старых или аварийных зданий.Опытные строители сразу определяют углы наклона скатов. Если в местах их пресечения линии кровельных покрытий образуют прямоугольный треугольник, то наклон скатов одинаковый, если волны покрытия не совпадают – крепить стропила придется на балках.

Реконструкция крыши

Верхние ряды несущих стен в таком плачевном состоянии, что прикрепить к ним мауэрлат с необходимыми показателями прочности очень трудно.Приходится или разбирать несколько рядов кирпичей и класть их заново или бетонировать специальный армирующий пояс по всему периметру здания, и только после выполнения таких работ прочно фиксировать мауэрлаты. Практика показывает, что делать такие работы экономически невыгодно, да и времени уходит значительно больше, чем установить на потолке несущие балки.

Мауэрлат

Рекомендации по креплению стропил

С этим вопросом мы разобрались, теперь следует рассмотреть несколько общих рекомендаций, касающихся крепления стропил.

Рекомендации по креплению стропилОписаниеИллюстрации
Никогда нельзя запиливать или зарубать стропила глубже, чем на одну треть ширины.Запомните это правило раз и навсегда. В сети можно встретить примеры запила стропил чуть ли не до половины ширины, это грубейшая ошибка. Спрашиваться, зачем брать для стропила доску шириной 150 миллиметров, чтобы потом в самом нагруженном месте «откромсать» от нее половину? Какая несущая способность у нее останется? Причем, это правило касается не только узла крепления стропил к мауэрлату, а абсолютно всех узлов фиксации стропильной системы.

Зарубка стропильной ноги

Для каждого узла нужно одновременно применять минимум два способа фиксации.Кроме зарубок используйте металлические скобы или уголки, не внушающие доверия зарубки дополняйте специальными упорными досками и т. д.

Скоба строительная

Уголки для фиксации стропил

ользуйтесь шаблонами только в случае полной уверенности, что все размеры и расстояния по всему периметру строения в максимальной степени идентичны.Нет такой уверенности – подгоняйте каждую стропильную ногу по отдельности.

Полноразмерный шаблон стропил

И с этой темой разобрались, теперь уже можно рассмотреть наиболее часто встречающиеся способы крепления стропильных ног к мауэрлату. Мы будем говорить о трех: запиливании с упором (жестком), скользящем и наслонном методах.

Жесткое крепление стропил

Самый надежный, самый трудоемкий и самый универсальный способ, может выполняться путем врубки или за счет нашивки подпорных брусков на стропила. Вначале рассмотрим вариант врубки стропила.

Жесткое крепление стропил к мауэрлату путем врубки

Не стоит переживать, если в результате вырубливания ноги у вас немного изменится наклон ската. Главное, чтобы все стропила лежали на одной линии. Перед запилом стропильной ноги нужно снять размеры места прилегания ее к мауэрлату, а это довольно сложно. Мы не будем выполнять различные математические расчеты, это долго и бесполезно, да и никто на практике таким себе голову не забивает.

Шаг 1. Предлагаем два варианта: сделать один универсальный шаблон для всех ног сразу или делать запилы для каждой по отдельности.

Схема положения стропильной ноги

Если у вас все нормально с положением мауэрлата, то лучше делать шаблон, если есть проблемы, то придется каждое стропило подготавливать отдельно.

Этот шаблон нужен для изготовления стропил

Шаблон можно сделать из обрезка доски, куска ДВП или плотного картона. Проведите на нем линию у нижней кромки на расстоянии не более 1/3 ширины стропильной ноги. На всех стропильных ногах проведите такую же параллельную линию, отметься места прилегания стропил к мауэрлату, и проведите перпендикулярную к ней линию.

Глубина «седла» не должна превышать одной трети от ширины стропила

Теперь вам нужно проследить угол вертикальной и горизонтальной плоскостей зарубки для одного прилегания к мауэрлату по всей поверхности. Сразу скажем, что идеального варианта добиться не удастся, но неплотное прилегание плоскостей в несколько миллиметров критической роли не играет. Приложите шаблон к торцу бруса мауэрлата под углом наклона ската. Точка пересечения вертикальной и горизонтальной линии должна находиться точно напротив его угла. Начертите получающийся треугольник, вырежьте начерченную часть.

Шаг 2. Проверьте правильность шаблона в нескольких частях мауэрлата, пройдитесь по обеим сторонам строения. При необходимости немного изменяйте угол выпиленной части, нужно добиться максимально точного прилегания зарубки по всему периметру.

Шаг 3. Приложите шаблон к стропилу, точка угла верхнего упора должна находиться на всех стропилах на одинаковом удалении от их коньковой части.

Шаг 4. Электрической пилой или ручной ножовкой отпилите срез поперек волокон стропильной ноги.

Отпиливаем стропила по шаблону

Пилите очень осторожно, не уменьшайте пропилом ширину оставшейся нетронутой стропилы. При недостаточном опыте работы электрическими инструментами лучше пользоваться ручными пилами. Пусть времени и сил потребуется больше, зато вероятность брака значительно снижается. А если учесть время на переделку, то потеря производительности труда от ручного инструмента не будут столь большими.

Шаг 5. Под углом выберите второй срез.

Внимание: это самая трудная работа. Пилить такую поверхность электрической пилой нежелательно, велики риски заступления. Нужно работать топором, топор должен быть очень острым. Работа топором потребует не только умения, но и физической силы. Кстати, умение работать топором (путь и не на уровне профессионала) всегда пригодится при строительстве деревянной бани.

Шаг 6. Проверьте шаблоном сделанное посадочное место, при необходимости поправьте его. Можете готовить посадочные места сразу для всего комплекта стропильных ног, а можете выполнять работы по очереди. Все зависит от вашего умения и точности установки мауэрлата.

Пример шаблона для стропил

Пример выпиливания пазов по шаблону

Шаг 7. Поставьте стропильную ногу на место, зафиксируйте ее положение. Для фиксации можете пользоваться самодельными скобами, металлическими уголками или иными прочными приспособлениями.

Пример установленной стропильной ноги

Таким образом нужно поставить два крайних стропила, натянуть в нижней части между ними веревку и по очереди ставить следующие. Будьте готовыми, что для некоторых стропил придется несколько раз подгонять размеры пятки. Чем больше у вас будет практического опыта, тем реже придется снимать/ставить для подгонки стропильную ногу. Во время установки стропильной системы каждую пару ног следует временно фиксировать различными деревянными раскосами или подкосами. Временное крепление убирается только после набивки обрешетки под финишное покрытие крыши.

На фото пример временного крепления для стропил

Цены на доски обрезные

обрезные доски

Крепление стропильных ног нашивкой упорного бруска

Для небольших бань мы рекомендуем пользоваться этим способом – намного проще и быстрее. А что касается механической устойчивости конструкции, то она зависит от добросовестности выполнения всех работ. Такой метод крепления стропил могут использовать даже очень неопытные строители, он дает возможность перемещать стропильные ноги в любом положении до занятия ими правильного положения и уже на месте фиксировать узел.

[adrotate group=»5″]

Жесткое крепление стропил к мауэрлату за счет нашивки упора

Шаг 1. Установите фронтонные стропила на место, временно зафиксируйте их положение.

Шаг 2. Из широкой доски отрежьте кусок длиной не менее 40 см. Определите угол наклона упорного в мауэрлат торца. Верхней горизонтальной зарубки на доске можно не делать, она никакой нагрузки не несет. Вертикальную нагрузку будут держать стропила. Для того чтобы увеличить площадь их упора в мауэрлат, следует в них пропилить посадочные места на ширину стропил.

Не нашлось отрезков прочных досок – прибивайте две тонкие с обеих сторон стропил. Только садить их рекомендуем на один сквозной метиз (оптимально длинный болт), не стоит послаблять стропила большим количеством гвоздей или саморезов.

Пример жесткого крепления стропил

Шаг 3. Если у вас доски с обеих сторон стропила, то можете не использовать дополнительные способы фиксации элемента от боковых опрокидываний. Если доска с одной стороны, то нужно будет зафиксировать их металлическими уголками или скобами.

Следует сказать, что каждая стропильная система на любом здании мастерами выполняется с индивидуальными различиями. Все зависит от их опыта и предпочтений. И вы можете не придерживаться в точности наших рекомендаций, принимайте оригинальные решения на месте с учетом особенностей бани и наличия строительных материалов.

Работы по креплению стропил всегда нужно делать по веревке, контролировать следует конек и нижние ноги. Если есть проблемы по высоте, то подкладывайте деревянные упоры на мауэрлат, для предупреждения скольжения прибейте их небольшими гвоздиками или саморезами.

Цены на комплект метизов

комплект метизов

Скользящий метод крепления стропил

По такому способу строится стропильная система в деревянных срубах.

Скользящиц тип крепления стропил

Дело в том, что сруб должен выстояться под крышей, за это время он дает усадку. Усадка, как следствие, немного изменяет положение стропильной системы, в случае жесткого крепления стропильных ног непременно появится или деформация стропильной системы, или нарушится устойчивость верхнего ряда сруба. Именно этот ряд играет роль мауэрлата. Для того чтобы увеличить площадь упора стропила и мауэрлата, нужно снять острую кромку последнего. В противном случае большие нагрузки станут причиной вдавливания бруса на угле мауэрлата, и стропильная система начнет изменять свое положение. Делаться это будет неравномерно по периметру сруба – стропила могут значительно нарушить свое первоначальное положение, кровельное покрытие станет волнистым. А это может нарушить его герметичность, в результате появятся протечки со всеми очень негативными последствиями.

Скользящие стропила можно ставить только в том случае, когда стропильная система имеет упор в верхней части на коньковый брус и вертикальные упоры, для усиления устойчивости конструкции желательно дополнительно ставить раскосы или бабки. Конкретное решение следует принимать с учетом размеров бани, материала возведения и архитектурных характеристик крыши.

Стропила опираются на коньковый брус

Стропильная система

Очень важно: если вы предполагаете стропильные ноги фиксировать скользящим методом, то узел фиксации верхних коньковых частей следует делать на шарнире. В верхней части стропильные ноги должны колебаться в осевом направлении, что дает им возможность в зависимости от величины усадки бани изменять угол наклона стропильной системы. Таким образом гасятся возможные вертикальные нагрузки.

Скользящий метод крепления стропил

Шаг 1. По размерам установите коньковый брус. Он должен располагаться точно посредине бани, в противном случае угол наклонов скатов будет неодинаковым. Какие трудности вызывает неодинаковый угол наклона скатов во время строительства карнизных свесов, мы уже рассказывали в статье выше.

Схема стропил со скользящей опорой

Шаг 2. Установку начинайте с монтажа крайних фронтонных стропил.

Пример установки первой стропильной фермы

Для скользящего крепления нужно купить специальные фиксаторы, устанавливать их нужно с двух сторон каждого стропила.

Скользящая опора для стропил
Скользящая опора

Скользящая опора стропил закрытая
Скользящая опора для стропил – размеры

Шаг 3. Снимите размеры стропил по длине, определите конкретные места их установки.

Шаг 4. Для увеличения плоскости прикасания стропильной ноги и мауэрлата снимите угол бруса. Можно снимать угол по всему периметру (сложно и долго) или только в местах упора стропильных ног. Для этого сделайте два пропила в мауэрлате на расстоянии, немного превышающем ширину доски стропила.

Долотом аккуратно уберите древесину в пропиле, подровняйте его поверхность. Мы советуем не пренебрегать этим советом, такой нехитрый способ установки даст возможность значительно увеличить устойчивость всей стропильной системы. Кроме того, не понадобится применять иные методы для устойчивости системы к продольным ветровым нагрузкам.

Шаг 5. Осторожно кладите стропила на подготовленные посадочные места, фиксируйте плавающими металлическими механизмами. Их надо устанавливать в таком положении, чтобы большая часть выступающего узла позволяла стропилам опускаться вниз, именно в эту сторону происходит усадка.

Схема монтажа стропил

Скользящие крепления

Шаг 6. Между крайними фронтонными стропильными ногами натяните веревки на уклоне карнизных свесов, все оставшиеся стропила монтируйте по веревке. Если есть необходимость – регулируйте длину конструкций. Одновременно с ногами шарнирным соединением фиксируйте коньковые части стропильных ног.

Такое устройство стропильной системы считается наименее устойчивым. Несмотря на то, что силы, распирающие стропильные ноги намного меньше чем усилия, действующие на изгиб, скользящие ноги являются наиболее слабым узлом всей конструкции.

[adrotate group=»5″]

Практический совет. При малейших сомнениях в устойчивости построенной стропильной системы производите ее усиление. Не имеет значения, каким именно способом усилится система, главное, чтобы у нее всегда был довольно большой запас прочности и надежности. Помните, что делать усиление конструкции уже после обнаружения проблемы намного сложнее, чем выполнять все работы своевременно.

Есть еще одна разновидность скользящего метода, она более надежная по прочности, но пригодна только для бань из оцилиндрованного бурса или круглых хлыстов – скользящий способ с запилом по дуге.

Скользящий метод с запилом

Делать его немного труднее, каждое стропило в месте контакта с верхним венцом сруба нужно выпиливать по дуге. Для выпиливания лучше использовать электрический лобзик. Глубина пропила – не более 1/3 ширины стропила. Метку можно снять с торца бруса, стропила можно делать все одинаковыми. Такое соединение имеет дополнительную степень свободы, но одновременно исключает осевые подвижки – повышается надежность всей стропильной системы.

Скользящие стропила

Схема – стропила со скользящей опорой и пропилами

Цены на скользящую опору

скользящая опора

Наслонный метод крепления стропил

Используется в случае во время производства ремонтных работ на крышах сложной конструкции или недостаточной длины имеющихся пиломатериалов для изготовления стропил. Конечно, стропила можно соединить и таким способом увеличить длину. Но строители не советуют заниматься этими делами, при малейшей возможности избежать соединений стропильных ног нужно ними воспользоваться. Кроме того что каждое соединение требует немало времени и труда, оно всегда значительно понижает прочность стропила. Еще раз повторяем – всегда несущие характеристики соединенных стропил намного меньше, чем целых.

Наслонный метод крепления стропил

Лучше во время возведения стропил воспользоваться наслонным методом, а при помощи обыкновенных кобылок сделать подкровельную часть карниза.

Наслонный метод крепления стропил

Шаг 1. Отмерить точную длину каждого стропила до упора торцевой части в мауэрлат. Определить угол наклона упорной плоскости.

Наслонные стропила – схемы

Сделать по размеченной линии запил. Если позволяет ширина стропильной ноги, то рекомендуется делать запил с зубом. Зуб будет предупреждать скольжение стропила по мауэрлату. Если такой возможности нет, то в нижней части каждой стропильной ноги нужно прибывать упорные доски длиной примерно 40 сантиметров. Доски крепятся к стропилам гвоздями или саморезами.

Шаг 2. Для предупреждения боковых колебаний и общего усиления узла соединения, стропила дополнительно фиксируются металлическими уголками или скобами. Вбивать в торец большие гвозди не рекомендуется из-за больших рисков растрескивания древесины.

Конструкция наслонных стропил

Шаг 3. Далее нужно заняться кобылками для карнизов. Для этого подойдут обрезные доски толщиной более 30 миллиметров. Отрежьте их по длине с учетом предполагаемого вылета карниза и прочно прибейте к стропильным ногам. Все работы нужно делать только под веревку, натянутую между крайними фронтонными стропильными ногами.

Наслонные стропила концами опираются на стены здания, а средней частью (при пролёте между опорами более 4,5 м) — на промежуточные опоры

Цены на металлические уголки

металлические уголки



Несколько общих практических советов

Для стропильной системы выбирайте только наиболее качественные материалы, это не та конструкция, на которой можно экономить. Много обыкновенных архитектурных элементов имеет несколько дополнительных составляющих несущих конструкций, они друг друга дополняют и страхуют. Стропила работают «в одиночку», в случае нарушения устойчивости никакие другие элементы не берут на себя нагрузку.

Не используйте некачественный пиломатериал

Старайтесь делать узлы соединений стропил с мауэрлатом в тех местах, где полностью отсутствуют естественные пороки развития древесины, в том числе и здоровые сучки. Твердость самих сучков большая, но вокруг них образуются завихрения древесных волокон, а они уже не отличаются высокими показателями физической прочности.

Обратите внимание на качество древесины мауэрлата

Пороки бруса

Делайте разметку, а особенно обрезание, очень внимательно. Для исправления ошибок можно пользоваться различными подкладками, но это крайне нежелательно.

И последнее. Можно встретить рекомендации ставить стропильную систему самостоятельно без помощников. Некоторые самые простые виды стропильной системы можно сделать и одному. Вопрос только в том, зачем это нужно? Зачем рисковать своим здоровьем, если в конечном итоге не будет никакой экономии времени и денег. А качество соединения всех узлов ощутимо пострадает.

Видео – Крепление стропил к мауэрлату, скользящая опора

Видео – Монтаж стропил

Видео – Сборка стропил

Видео – Быстрый монтаж стропильной системы

[adrotate group=»5″]

сечение, угол крепления и удлинение, назначение и правила крепления

Мауэрлат для двускатной крыши помогает прочно зафиксировать ее и равномерно распределить нагрузку. Следует разобраться в его устройстве и определиться с материалами, технологией строительства, чтобы элемент служил долго.

Содержание

  1. Необходимость и назначение
  2. Устройство мауэрлата
  3. Расчет сечения
  4. Мауэрлат строительные растворы
  5. Способы монтажа
  6. К газобетону
  7. К кирпичной стене
  8. Монтаж мауэрлата
  9. Устройство подкладочных и гидроизоляционных работ

Необходимость и назначение

Мауэрлат распределяет нагрузку конструкции кровли на стены

Мауэрлат — основа кровли. Элемент одновременно выполняет ряд различных задач:

  • Роль основания для установки стропил. Крепление мауэрлата помогает объединить их в единую систему.
  • Распределение нагрузки на стены. Мауэрлаты помогают увеличить площадь влияния каждого элемента. Это устраняет неравномерность распределения сил, создаваемых снегом и ветром.
  • Компенсация расширения стропил.
  • Соединение каркаса крыши со стеновыми конструкциями. Устройство мауэрлата создает устойчивую связь между кровлей и остальной частью здания. Благодаря этому его не сломают даже сильные порывы ветра.

Необходимо выяснить, можно ли строить крышу без мауэрлата и для каких типов зданий в нем есть необходимость. Если речь идет о каркасном или легком деревянном доме, эту конструктивную единицу можно не учитывать. Там его функции выполняют бруски или завершающий венец. Если крыша металлическая, за рассматриваемые задачи отвечает верхняя поперечная балка, изготовленная из швеллера или высокопрочной трубы.

Если здание выполнено из блочных материалов, а крыша планируется из дерева, необходима установка мауэрлата. Также рекомендуется для обустройства мансарды.

Устройство мауэрлата

Мауэрлат представляет собой конструктивный узел, расположенный с внешней стороны торцевой плоскости стены, демпфирующей конфигурации, выполненный в виде опорной рамы. Он может быть изготовлен из стального проката или деревянных блоков. Его назначение – создать замыкающий контур, совместить крышу с коробкой здания.

Брус мауэрлата должен быть достаточной прочности, не иметь щелей, трещин и других нарушений целостности, некроза и сучковатости. Также можно сделать конструкцию из толстых досок. Обычно используются пиломатериалы из хвойных деревьев, таких как сосна или лиственница. Они легкие, прочные и мало садятся при высыхании. Иногда используют кругляк, с которого тщательно счищают кору. При этом одну из сторон необходимо отрезать на циркулярном станке, чтобы создать плотный контакт с поверхностью стены.

Чтобы конструкция была надежной, из пиломатериалов необходимо удалить ненужную влагу. Для этой цели хорошо подходит сушильная камера.

Сырье должно быть обработано антисептическими и противопожарными пропитками. Хорошо, если получится получить комбинированный состав, сочетающий в себе эффекты обоих видов.

Иногда рекомендуется изготавливать конструкцию из пиломатериалов, заготовка которых производилась зимой.

Расчет сечения

Чрезмерная толщина элементов – не лучший вариант: в этом случае возникает повышенная нагрузка на здание, усложняются монтажные работы.

При расчете сечения мауэрлата часто ориентируются на диаметр наружных стен. Толщина составляющих возводимой конструкции должна быть не менее одной трети этого значения. Стандартные размеры брусков от 0,15х0,08 м до 0,2х0,2 м.

При монтаже мауэрлата иногда используется соединение досок. Это помогает сэкономить ресурсы, но такое решение подходит только тогда, когда нагрузка на конструкцию невелика.

Мауэрлат строительные растворы

Иногда при устройстве мауэрлата для двускатной крыши возникает необходимость наращивания конструкции. Если есть возможность, стоит подобрать сплошные балки, длина которых аналогична длине стены. Но это не всегда возможно сделать, поэтому часто практикуется укладка составных балок. Их элементы необходимо подобрать так, чтобы они были примерно в половину необходимой длины. Крупные и мелкие осколки – не лучший вариант. Например, если длина стены 8 м, следует выбирать два бруса длиной 4 м, а не сочетание двух и шести метров.

Для соединения фрагментов их торцевые части распиливаются на половину толщины и покрываются антисептическим составом. В качестве креплений могут выступать специальные пластины, анкеры или гвозди. Иногда все обставлено так, что соединение приходится на закладной штифт. Этот вариант обеспечивает наиболее прочную конструкцию.

Для соединения поперечных элементов по углам в отверстие, сделанное дрелью, забивается дюбель. При этом торцевые части балок скрепляются скобами, вбитыми наискосок. Это делает конструкцию более жесткой.

Способы монтажа

Балки можно устанавливать разными способами. Подходящий метод крепления зависит от того, из какого материала сделаны стены здания. Использование неуместного соединения может легко испортить элементы конструкции.

К газобетону

Газобетон – хрупкий материал, поэтому для него не следует использовать анкеры или дюбели. В этом случае в местах крепления легко могут появиться трещины. Для таких блоков лучше подходят химические анкерные элементы. В толще стенки они удерживаются быстро затвердевающим клеем. Для установки таких креплений в блоке просверливается усеченное коническое углубление. Очистив его внутреннюю часть, туда помещают резьбовой стержень. Затем заливается клей. Когда он схватится, балки крепятся к шпилькам.

К кирпичной стене

Для кирпичной кладки используются другие способы крепления. Один из самых простых — заранее заложить толстую стальную проволоку. Его кладут через 3-4 ряда от верха стены, при этом хвостики следует выводить во внутреннюю и внешнюю стороны. Желательно, чтобы количество закладок было идентично количеству стропильных ног. Чтобы закрепить пучок, над ним закручивают хвостики. В этом случае мауэрлатный элемент притягивается к стене. Этот метод также подходит для каменных и бетонных зданий. Для максимальной прочности затяните монтировкой.

Другой метод предполагает использование скоб. В этом случае блочная заглушка укладывается на несколько рядов ниже верха. Делается это концом наружу. Один из концов скобы забивается в балку, другой — в пробку. Брус должен быть толще длины укороченной стороны крепежа. Размер кронштейна подбирается идентичным расстоянию между вилкой и балкой.

Установка мауэрлата

Для представления, какую нагрузку будет создавать конструкция на стены, используются традиционные выражения для нахождения объема и массы: м = V * ρ = L * S * ρ .. Чтобы узнать вес мауэрлата, нужны данные о длине брусков, площадях их срезов и плотности пиломатериала.

Существует ряд правил, которые необходимо соблюдать при установке данной конфигурации:

  1. Монтаж осуществляется с внутренней стороны капитальной стены.
  2. Необходимо позаботиться о ровности верха кладки. Проверять нужно по горизонтали.
  3. Брусья или доски лучше выбирать с поперечным сечением в форме четырехугольника, а не круга, так как в прочно изготовленной конструкции нижние области этих элементов плотно соприкасаются с армопоясом или верх кирпичной кладки.
  4. Расстояние от края внешней стены до опорной планки должно быть не менее 50 мм.
  5. Необходимо позаботиться о внутренней изоляции несущей конструкции. Для наружной стены используются те же теплоизоляционные материалы, что и для стен здания.

Элементы мауэрлата лучше всего крепить косым срезом. В этом случае конфигурация становится особенно жесткой при вертикально направленных усилиях.

Еще один способ соединения комплектующих – «в полдерева» с прямым или косым замком. В качестве крепежа могут выступать разные изделия. Наиболее распространено соединение с помощью болтов. Используются также массивные шурупы и обычные гвозди.

Применение подложки и гидроизоляции

При контакте стены с мауэрлатной конструкцией вступают в контакт вещества, различающиеся по своей способности проводить тепло. Из-за этого в этих местах скапливается конденсированная влага. Контакт с водой приводит к гниению древесины, поэтому крайне важно обустраивать гидроизоляцию, отсекая пиломатериалы от конструкций, отличающихся от них по эксплуатационным характеристикам.

Наиболее распространенными средствами для этой цели являются рубероид и рулонные изделия, содержащие битум. Они всегда выкладываются в пару слоев. Кровельный материал можно раскатать по плоскости стены или закрепить на деревянной конструкции. Во втором случае полоса необходимых размеров размечается и отделяется от рулона с помощью ножовки, а для фиксации используются степлер и скобы.

Поверх гидроизоляционного слоя иногда укладывают льняно-джутовый междурядный уплотнитель. Также мауэрлат можно монтировать на подушку из вспененного полиэтилена. Этот материал хорошо справляется с утеплением и гидроизоляцией. Еще один прием для защиты бруса от гниения – обработка его жидкой резиной.

как укрепить стропило крыши

AlleBilderVideosShoppingMapsNewsBücher

suchoptionen

Отрежьте кусок фанеры шириной 4 дюйма и длиной фут для каждого усиленного стропила. Поместите отрезанный кусок фанеры на место, где встречаются две сестринские балки, и прикрепите его к каждой балке гвоздями. Повторите этот шаг для каждой усиленной балки.

Как укрепить стропила крыши от снега — eHow

www.ehow.com › Home Sweet Home › Обслуживание и ремонт дома

Hervorgehobene Snippets

Ähnliche Fragen

Как стабилизировать стропила крыши?

Как починить провисшее стропило крыши?

Как укрепить фермы крыши?

Что поддерживает стропила крыши?

Как усилить каркас крыши – проектирование и ремонт зданий

www.youtube.com › смотреть

14.09.2016 · …усилить существующую конструкцию крыши, добавив несколько раскосов, прогонов, балок, потолка…
Dauer: 11:58
Прислан: 14.09.2016

Как поднять провисшую крышу Стропила путем присоединения новых к старым

www.youtube.com › смотреть

10.09.2018 · http://www.homebuildingandrepairs.com/framing/index. html Нажмите на эту ссылку, если вы ищете …
Dauer: 12:37
Прислано: 10.09.2018

Как конструктивно поддержать или поднять провисающие вальмовые стропила крыши

www.youtube.com › смотреть

25.12.2020 · В этом видео вы найдете несколько идей, которые можно использовать для структурного усиления провисания …
Dauer: 9:15
Прислан: 25.12.2020

Как укрепить потолочные балки, чтобы они выдерживали большие нагрузки

www.finehomebuilding.com › Каркас › как восстановить…

«Обрежьте концы крыши под углом и посмотрите, какой длины вы сможете их сделать и все еще получить некоторую опору на ваши верхние пластины. Вы можете получить полную опору, если у вас есть …

Руководство по суровым погодным условиям: как укрепить крышу

www.familyhandyman.com › … › Крыша

29.08.2017 · Усиление ферм · Нанесите монтажный клей по краю фермы для усиления соединения с настил крыши из фанеры.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
