Установка стропильной системы: схема конструкции, установка своими руками, простая сборка, устройство висячих стропил — Информационный портал города Мичуринска. Афиша

Содержание

Стропильная система и ее методы установки

Возведение крыши – это обязательный процесс при строительстве любого сооружения. Он начинается с установки несущих элементов кровельного покрытия. К ним относятся стропильные пары или фермы, а также обрешетка крыши. Данные элементы выступают в роли основания для укладки внешнего покрытия крыши. На сегодняшний день в строительстве применяются несколько видов стропильных систем и материалов, используемых для работы. Такое разнообразие дает возможность выбрать оптимальный вариант в каждом индивидуальном случае.

Виды стропильных систем

Специалисты нашей компании выделяют 2 вида стропильных систем: висячие и наслонные. У конструкции первого вида опора приходится только на крайние точки. При ее использовании на стену действует внушительное распирающее усилие, которое можно уменьшить за счет правильно устроенной затяжки. Чаще всего затяжка располагается у основания стропил, что позволяет дополнительно использовать ее при возведении мансарды в качестве балки перекрытия. При размещении затяжки важно учитывать: чем выше она находится, тем более мощной и надежной она должна быть.

Наслонные стропила используются в том случае, когда присутствует столбчатая опора или средняя несущая стена, тогда ноги опираются на наружные стены, а середина – на внутреннюю опору. Подобная конструкция значительно тяжелее и обойдется Вам дороже висячих стропил.

Установка стропильной системы – это сложный и тонкий процесс, который требует определенного опыта и наличия знаний в строительной сфере. Сегодня можно найти множество инструкций, подробно рассказывающих о правилах и этапах установки стропильной системы, но ни одна из них не дает гарантии успеха. Быстро, качественно и надежно данную работу могут выполнить квалифицированные специалисты. А для тех, кто уверен в собственных силах и знаниях, предлагаем следующую инструкцию по монтажу.

Подготовительные работы

Прежде чем приступить к работе со стропильной системой, необходимо привести перекрытия и стены дома в порядок. Это включает в себя подробные замеры стен и углов и выравнивание расхождений по размеру. При измерении высоты стен с помощью обвеса или уровня выясняется, что значения могут отличаться на 1-2 сантиметра. Даже такие мелкие расхождения приводят к тому, что углы дома отличаются от необходимых 90 градусов.

Если дом построен из кирпича или пеноблоков, вначале изготавливается выравнивающая цементно-песчаная стяжка, стены деревянных домов выравниваются с помощью деревянных прокладок. Малейшие ошибки в расчетах приведут к тому, что надежность у будущей стропильной системы будет низкой.

Укладка мауэрлата

После окончания работ по выравниванию неровностей необходимо перейти к настилу гидроизоляции по чердачному покрытию. На гидроизоляцию в будущем будут укладываться мауэрлат и лежень. Если в ходе подготовительных работ Вы обнаружили, что углы дома далеко не прямые, то данную погрешность возможно устранить укладкой мауэрлата по всему периметру здания. При этом важно помнить, что поднятый до верхнего края стены мауэрлат не может служить в качестве основания для распорной конструкции. В данном случае часть внешней кладки разбирается, а парапет внутренней кладки поднимается так, чтобы можно было выпустить «кобылки» для карнизного свеса.

Монтаж лежня

Специалисты компании «Скайпрофиль» выделяют 2 способа установки стропильных систем: с лежнем и без него. В первом случае сразу после укладки мауэрлата необходимо определить расположение срединной оси, на которой и будет находиться лежень. Все замеры ведутся только от мауэрлата, поскольку именно с его помощью были исправлены погрешности периметра.

При монтаже стропильной системы на вальмовой крыше концы лежня обязательно должны находиться на одинаковом расстоянии от фронтонного и бокового мауэрлатов, что обеспечит равенство углов. Если строительный проект не предусматривает равных углов, отмеряется то расстояние, которое определено проектной документацией.

Под лежнем обязательно устанавливается двойная гидроизоляция. Лежень крепится к внутренним стенам здания с использованием скоб или проволочных скруток. Скрутки могут быть заложены заранее при строительстве стен. Если дом был построен из легких материалов, таких как пенобетонные блоки, то предварительно изготавливается армирующий пояс и выпускаются анкеры, которые служат основанием для крепления лежня. После его укладки в обязательном порядке проверяется горизонтальность.

Установка прогона и стоек

При проектировании конструкции кровли используются различные варианты устройства: с дополнительными боковыми прогонами или одним коньковым прогоном. Установка стропильной системы своими руками начинается с сооружения лесов, которые обеспечивают удобство работы и безопасность. С учетом того, что все неровности поверхности были устранены на этапе предварительных работ, выпиливаются стойки одинаковой длины. При их установке необходимо обязательно проверять вертикальность установки в двух плоскостях. После крепления стоек с использованием досок к установленным лесам укладываются прогоны: боковые и коньковый. Важно помнить, что если высота стен по фронтону имеет серьезные расхождения, то высота стоек не может быть одинаковой. Только в таком случае коньковый прогон займет горизонтальное положение. По завершении работ горизонтальность прогона обязательно проверяется по уровню.

Разметка стропильных ног

Если подготовительные работы проведены качественно (с помощью мауэрлата выровнены все неровности, а выравнивание чердачных перекрытий позволило добиться идеально горизонтальной поверхности), то достаточно выполнить разметку только одной стропильной ноги. Разметка остальных будет производиться по шаблону. Если геометрические расхождения велики, монтаж стропильной системы сложно выполнить самостоятельно, потому что потребуется размечать каждую стропильную ногу. Затем стропильные ноги устанавливаются встык с мерными рейками. До установки стропилин они не закрепляются полностью, так как вся система требует тщательной проверки на соответствие проектным параметрам.

Как следует из вышеперечисленного, монтаж стропильной системы возможно выполнить собственными силами только в том случае, если у Вас идеально ровные углы и одинаковая высота стен дома. Если имеются даже небольшие расхождения, потребуется проводить ряд вспомогательных работ, которые представляют сложность даже для людей с опытом в строительстве.

Монтаж стропильной системы своими руками – от А до Я + Видео

Пришло время устанавливать крышу? Самое первое, что вам нужно сделать – это монтаж стропильной системы. Работа эта очень важная и сложная, а потому необходимо внимательно ознакомиться с нашими советами.

Немного теории – что нужно знать о стропильной системе?

Прежде всего, нужно поговорить про виды стропильных систем и их характеристики. Так, данная система состоит из следующих элементов:

стропильные ноги;
стойки и вертикальные опоры;
подкосы;
затяжки – элемент, который соединяет стропильные ноги.

Также следует различать стропила по видам. Стропильные системы подразделяют на:

Наслонные. Их следует применять, если в здании есть внутренние перегородки или другие опоры. В этом случае «ноги» конструкции должны опираться и на наружные стены, и на внутренние.
Висячие – при которых «ноги» конструкции опираются только на наружные стены. Отличительная особенность такой конструкции в том, что для ее конструкции необходимо делать затяжку в связи с высокими распорными нагрузками.

Несколько важных технических характеристик

Выбирая метод по установке стропил, необходимо оценить сложность проведения работ и вес будущей конструкции. Если изделие в собранном виде будет отличаться небольшим весом либо вы можете пригнать на участок специальную подъемную технику, то собирать стропила лучше всего на земле, а потом поднимать на крышу здания, где вы сможете сделать все остальные работы. Если же конструкция характеризуется большим весом, то ее придется собирать непосредственно на крыше – это проще и более безопасно.

Очень важно правильно соединить верхние части стропил. Эта работа может быть выполнена нескольким методами. Прежде всего крепление стропил встык, когда на противоположных стропильных ногах делают зарезы под требуемым углом. Следом стропилины нужно состыковать по полученным торцам и закрепить на несколько гвоздей. Для более безопасного соединения закрепите изделия с помощью металлической накладки.

Можно крепить стропильные ноги внахлест – в этом случае элементы конструкции соприкасаются между собой плоскостями. В случае если вы собираетесь делать стропильную систему в доме с фронтами, которые выполнены из бревна, то стропила нужно ставить на стены, используя метод скользящего крепежа. Благодаря этому вам удастся избежать деформации крыши в случае усадки дома.

Если вы решили воспользоваться данным методом, то нужно учитывать, что его довольно сложно сделать своими руками. Крепеж производится следующим образом: «ноги» стропил нужно разместить с зазором, скрепив их между собой с помощью специализированного подвижного металлического элемента. Теперь приступаем к непосредственному строительству стропильной системы своими руками.

Мауэрлат – что это и для чего?

Строительство системы стропил нужно начинать с установки мауэрлата – это основания для будущей конструкции. Мауэрлат представляет собой бревно или брус, которое крепят по всему периметру внешних стен. Несомненно, можно сделать конструкцию и без мауэрлата, однако своими руками построить такую конструкцию будет довольно сложно и даже рискованно. Очень важно соблюдать в точности все рекомендации, чтобы основание для стропильной системы на 100% выполняло возложенные на него функции.

Важные советы:

Перед укладкой мауэрлата нужно изолировать стены с помощью подходящего водонепроницаемого материала. Для экономии средств можете положить несколько слоев рубероида.
Монтаж бревен осуществляется на армированный пояс с небольшим отступом от краев стен.
Лучше всего выбрать бревна антисептированной древесины с сечением 10*15 см.

Для удобства проведения работ своими руками брусья нужно предварительно разложить от одного фронта до другого по всей длине стены. После этого можно проводить замеры: выкладываем брусья по уровню, следя за ровностью расстояния между ними. Следом можно крепить брусья к стенам. Как мы уже сказали, проводить монтаж предпочтительнее на армированный пояс, используя в качестве изделия для крепления анкерные болты – их лучше крепить при заливке армированного пояса. Также не забудьте просверлить отверстия в самом брусе.

Важно: если хотите добиться идеально ровного положения болтов, перед заливкой «пояса» приложите доску к болтам и придайте крепежным элементам вертикальное положение, применяя угольник.

Подготовленное своими руками основание кладем на подставки, состоящие из дощечек, после чего аккуратно опускаем брусья на болты, каждый раз вынимая по дощечке. В завершении к болту накручиваем шайбу. Теперь пришло время узнать, как сделать стропильную систему своими руками.

Установка стропильной системы своими руками

Про монтаж мауэрлата мы уже поговорили. Теперь пришло время перейти к основному моменту по установке стропильной системы – это установка балок перекрытия и конькового бруса. Но обо всем по порядку. Балки перекрытия – брусья с сечением 20*10 либо 15*10 см. Длина изделий должна быть такой, чтобы при укладке на стены брусья образовывали вынос, который будет соответствовать ширине карниза.

Если говорить простыми словами, брусья должны выходить за стены на определенное расстояние. Брусья устанавливают в одном направлении, оставляя между ними равное расстояние.

Чтобы во время выполнения работ не было ошибок, следует придерживаться четкой последовательности действий:

Монтируем доски своими руками, отступая от края стен в среднем на полметра.
Между брусья протягиваем шнур – он будет служить своеобразным «маячком» для монтажа следующих балок.
Расстояние между «ногами» конструкции нужно выбирать, исходя из сечения стропил. Так, если вы решили выбрать «половые» доски, размером 5*15 см, то шаг должен составлять примерно 60 см. Стоит отметить, что это значительно упростит все дальнейшие работы. А все благодаря тому, что ширина утеплителя для мансарды чаще всего составляет 60 см, а значит, ничего подрезать не нужно будет.
Переходим к установке поперечных брусьев, которые одной частью должны соприкасаться с крайней балкой, а второй – выходят за стены. Промежуток между такими перемычками должен составлять около 1 м.
Балки притягиваем к основе (мауэрлату) с помощью гвоздей, также можно воспользоваться саморезами и стальными уголками (для надежности).

Чтобы во время строительства стропильной системы своими руками вам было максимально удобно осуществлять работу, постелите на балки обычные доски.

Теперь пришло время поговорить про установку конькового бруса. Данный этап состоит из нескольких шагов:

Установка вспомогательных стоек, представляющих собой П-образные распорки из дерева. Профессиональные специалисты советуют, чтобы высота распорок были равна высоте первого этажа.
Собираем стойки на противоположных концах конструкции и ставим промежуточные балки, выдерживая шаг в 2,5 метра.
После монтажа стоек укладываем сверху коньковый брус (деревянная доска с сечением 5*20 см). Закрепите конструкцию саморезами.

Монтаж стропильной системы – важные советы

Поскольку стропила должны иметь одинаковую длину, желательно заранее сделать шаблон для определения длины. Для этого берем одну доску размером 2,5*15 см, прикладываем ее к балке и к коньку, а в местах соприкосновения ставим метки и отпиливаем ненужную часть – по этому шаблону можно делать заготовки. Правда, стоит отметить, что добиться идеальной ровности могут далеко не все, а потому приготовьтесь к тому, что в процессе установки вам придется не раз воспользоваться пилой.

Устанавливайте стропила с противоположных сторон, что значительно снизит нагрузки на коньковый брус. Если вы пренебрежёте данным советом, то конек может выгнуться, что может сделать конструкцию не столь надежной. Каждое стропило крепится к «коньку» несколькими гвоздями. Сложности могут возникнуть при притягивании стропил к балке. Для решения этой проблемы воспользуйтесь железными пластинами.

После того, как вы установили стропильную систему, необходимо сделать гидроизоляцию, создать обрешетку и покрыть конструкцию кровельным материалом. Теперь вы знаете, как собрать стропильную систему – крыша практически готова. Надеемся, наши советы помогут даже вам осуществить работу своими руками.

Оцените статью: Поделитесь с друзьями!

Монтаж стропильной системы крыши цены

Команда «Сервис-Ф» осуществляет монтаж стропильной системы крыши любой сложности. Мы оказываем полный спектр услуг: от разработки проекта конструкции крыши до расчета и установки стропильной системы.

→ Узнать цены

Мы в Инстаграм

Стропила – основной несущий элемент крыши. Правильно установленная стропильная конструкция залог надёжности и безопасности всего дома, поэтому столь важное дело стоит доверить профессионалам. Более 10 лет мы оказываем услуги по проектированию и монтажу всех видов крыш: двухскатных, шатровых, односкатных и другие.

Монтаж стропил одно- и двухскатной крыши

Монтаж стропильной системы одно- и двухскатной крыши начинают с установки опорного бруса или мауэрлата на армированный пояс стен дома. Для надежности всей конструкции важно использовать качественный материал. Монтаж мауэрлата в нашей компании производится брусом или бревном лиственных пород дерева, пропитанным антисептическими составами. Установка стропил на крышу может выполняться после того, как мауэрлат будет надежно зафиксирован.

Установку стропильной системы двухскатной крыши мы выполняем с учетом уклона кровли, который зависит от снеговой и ветряной нагрузки – для каждого региона этот параметр рассчитывается индивидуально. Также мы принимаем во внимание и способ использования чердачного этажа. Мы всегда рекомендуем рационально использовать каждый сантиметр площади дома и всеми силами стараемся убедить заказчика из темного чердака делать уютные светлые мансарды. На стадии проекта важно рассчитать межстропильное расстояние, площадь и расположение будущих мансардных окон.

Установка стропил подразумевает работы на высоте, поэтому специалисты компании предусматривают возможность поднятия, складирования инструмента и элементов конструкций. Безопасней всего вести монтаж стропил с применением строительных лесов и монтажных поясов.

Цена монтажа стропильной системы

Стоимость установки стропил варьируется исходя из следующих основных показателей: размер и высота здания, площадь кровли и сложность конструкции, кровельное покрытие, расположение объекта. Для точного расчета цены монтажа стропильной системы по вашему проекту обратитесь к специалистам «Сервис-Ф» по телефону 8-800-700-23-88, +7 (495) 139-69-30 или отправьте техническое задание на эл. почту [email protected].

Мы учтем все нюансы, найдем лучшее решение и Вы получите выгодную цену на установку стропильной системы от профессионалов с более чем 10-летним опытом.

Прайс-лист на основные работы по монтажу стропил

Монтаж стропильной системы — «СтройГруппМонтаж» Санкт-Петербург

Проведение строительных работ является достаточно сложным и в то же время ответственным занятием. Каждый элемент нового возведенного дома имеет большую важность, какие-либо ошибки попросту недопустимы. Имея во время проведения работ всего один, на первый взгляд, незначительный недочет, можно сразу же отмести гарантию высокой долговечности постройки. Поэтому, если и браться за строительство, то только со стопроцентной гарантией положительного результата.

Монтаж стропильной системы – это достаточно непростое занятие, связанное с тяжелыми физическими нагрузками и большой ответственностью. Именно на стропилах будет крепиться будущая крыша, и лишь от умения и навыков мастера зависит, насколько прочно она будет держаться и как часто придется ее обновлять и ремонтировать. Ниже будет в общих чертах описано, на какие этапы разбивается проведение подобных работ и какие нюансы существуют для тех или иных крыш.

Последовательность монтажа стропильной системы

От чего зависит последовательность действий и схема установки стропильной системы? Одним из основополагающих моментов является форма крыши. Она может иметь разное количество скатов (чаще всего – два или четыре, для домов правильной прямоугольной формы). Стоит рассмотреть лишь наиболее популярный и используемый повсеместно вариант, так как крыши с большим количеством скатом встречаются крайне редко, а установить такую систему стропил, не обладая профессиональными навыками, попросту невозможно. Крыша на два ската на сегодняшний день является наиболее популярной и часто используемой, поэтому ее и стоит описать.

Первое, что необходимо сделать на этапе подготовительных работ – это четко определить угол будущей крыши визуально. Для этого требуется взять две доски и скрепить их конец одним гвоздем. Этот своеобразный «циркуль» требуется раскрыть на нужную величину и зафиксировать – это будет своего рода трафарет, по которому необходимо будет фиксировать стропильные балки в каркасе крыши.
Строительным материалом на данном этапе проведения работ будет служить брус. Для стандартных условий и крыш отлично подойдет влагостойкий брус размером от 100х100х4000 мм до 200х200х6000 мм. Сложив будущие стропила под искомым углом, необходимо подрезать их для того, чтобы они лучше стыковались в верхней точке крыши.
В нижней части к стропилам присоединяется перекладина из того же бруса. В качестве крепежных элементов рекомендуется использовать саморезы – соединения с ними наиболее прочны и выполняются удобнее всего. В результате из стропил и перекладины должен получиться равносторонний треугольник, который и будет монтироваться на крыше. Это – стропильная ферма, и именно эта конструкция является основополагающей на данном этапе работ.
Следует изготовить необходимое количество таких ферм. Две устанавливаются по краям крыши, а остальные расположить между ними с интервалом в 60-80 сантиметров. Для удобства работ эти фермы необходимо скреплять между собой досками.
Когда система стропильных ферм полностью установлена, под каждую ферму изготавливаются подпорки для более продолжительной службы и повышенной прочности всей системы.

Сложности монтажа

Не обладая профессиональными навыками, заниматься возведением подобной системы достаточно трудно. Каждый этап этой процедуры нуждается в грамотных и максимально точных измерениях, которые достаточно сложны для неопытных строителей. Каждая стропильная ферма должна выравниваться по уровню перед закреплением, а монтировать эти достаточно массивные конструкции – тяжело. Чтобы не портить собственные нервы и будущую крышу, гораздо проще и безопаснее будет нанять настоящих специалистов.

Конечно, помощь монтажников является платной, однако только профессиональная бригада может гарантировать качество и долговечность крыши. Кроме того, любые работы с объектами тяжелее 10 кг на высоте свыше трех метров по умолчанию считаются опасными – не стоит подвергать себя риску, если рабочие руки ждут новых заказов!
Тем, кто уже начал или только планирует начать возводить собственный дом, жизненно необходимо обратиться за помощью в компанию СтройГруппМонтаж.

Установка стропильной системы любой сложности (как и наиболее простой, описанной выше, так и более сложных вариантов, нерассмотренных здесь) будет выполнена по эталону качества с полным соблюдением всех норм безопасности и трудовой этики. Бригада рабочих справится со своей задачей в течение минимального срока, и стропильный каркас крыши будет не только ровным и надежным, но и выполненным в разы быстрее.

Помимо монтажа стропильных систем, в перечне услуг, оказываемых работниками фирмы, находится целый список работ повышенной сложности. СтройГруппМонтаж поможет каждому обзавестись домом собственной мечты, главное – вовремя обратиться!

Установка стропильной системы в Коломне

Без стропильной системы сложно представить современные строения, особенно кровлю. Именно этот элемент является «скелетом» конструкции, на который и приходится основная часть нагрузки. Если уделить этому фактору особое внимание, то можно рассчитывать на долговечность сооружения.

Сегодня установка стропильной системы в Коломне не проблема, ведь наша компания ООО «Доммстрой» быстро и качественно выполнит все необходимые работы. При этом мы учитываем сразу несколько факторов:

дизайнерское исполнение;
материалы, их качество и надежность;
особенности местного климата.

Наши сотрудники обладают колоссальным опытом, что позволяет им проводить работы по установке стропильных систем как наклонного, так и висячего типа. Таким образом клиент всегда может рассчитывать на выбор, что для нас является немаловажным фактором, ведь мы дорожим каждым, кто обратится к нам.

Основным материалом для изготовления стропильных систем является древесина, однако иногда используются и металлические конструкции. В данном случае все зависит от пожеланий клиента, а также особенностей строения. Но по мере возможностей от использования металлических изделий лучше отказаться и отдать преимущество именно деревянным.

Мы заранее проектируем будущую конструкцию, что позволяет нашим клиентам взглянуть на стропильную систему еще до того, как она будет возведена. Таким образом вы сможете оценить масштабы предстоящего строительства.

Во время возведения стропильной системы стоит также предусмотреть возможность появления дополнительной нагрузки на конструкцию. Это может возникнуть в результате выпадения осадков, падение какого-то предмета и прочее. Если заранее предусмотреть подобные моменты, то в дальнейшем не возникнет никаких неприятностей с конструкцией. Наши сотрудники продумывают и такие возможности, что гарантирует безопасное использование стропильной системы на протяжении многих лет.

Установка стропильной системы в Коломне теперь не займет много времени. Сотрудники нашей компании достаточно быстро разрабатывают всю необходимую документацию, после чего тут же приступают к выполнению работы. Лояльная ценовая политика позволит вам не откладывать все необходимые работы на более поздние сроки. При этом мы гарантируем качество наших услуг, ведь уверены в профессионализме каждого из наших сотрудников. Установка стропильной системы в Коломне предлагается нашей компанией.

Монтаж стропильной системы двухскатной крыши — пошаговая инструкцияСтройкод

При проведении строительных работ, связанных с монтажом стропильной системы двухскатной крыши всегда стоит проявлять особую осторожность. Так как все проводимые работы будут проводиться на достаточно большой высоте.

Падение, с которой по неосторожности или нарушении техники безопасности будет нести за собой тяжёлые последствия для здоровья. К тому при подъёме строительных материалов наверх также часто возникают определённые сложности, из-за которых скорость проведения работ существенно снижается.

Начало работ по монтажу

Монтаж двухскатной крыши начинается в первую очередь с того, что необходимо:

Оценить несущие способности опорных стен, на которые в последующем ляжет нагрузка всей стропильной системы крыши;
Желательно составить проект с чертежами и необходимыми вычислениями для оценки угла наклона, высоты конька, площади покрытия кровельным материалом, а главное, количество требуемого материала для конструкции стропил;
Рассчитать стоимостные затраты, чтобы оценить свои финансовые возможности. Если появляется желание в будущем сделать пространство под крышей жилым, то надо учитывать, что стропильной системы мансардной крыши понадобиться как больше строительных материалов, так и больше соответственно денежных средств;
Определиться с количеством необходимых людей для проведения всех работ. В случае отсутствия необходимого багажа знаний надо обратиться за помощью к настоящим профессионалам за консультацией;
Приобрести весь необходимый инструмент для работы с деревом и соответствующие крепёжные элементы. Чтобы потом из нехватки, например, гвоздей не бросать все работы и бежать в ближайший строительный магазин;
Закупить все необходимые материалы из нужных пород деревьев. Естественно, при этом стоить помнить, что при монтаже всей стропильной системы двухскатной крыши используется только просушенный пиломатериал без повреждений.

Только после всего этого можно будет, наконец, приступать к выполнению всех работ.

Выбор типа стропил по условиям последующей эксплуатации и этапы возведения

Любая двухскатная крыша может быть выполнена в одном из двух вариантов.

Стропила висячего варианта

В этом случае элементы представляют собой симметричные треугольные конструкции. В середине отсутствуют упорные элементы и достаточно большое количество свободного пространства. В этом случае возможна даже мансарда, для которой всегда необходимо наличие места, чтобы будущие комнаты небыли маленьких размеров.

Такой вариант является более простым к монтажу и экономически более выгодным, так как требует меньшего количества строительных материалов. Но здесь, главное, надо учесть то, что площадь ската кровли не была настолько большой, чтобы в дальнейшем не было провисания элементов под действием выпадающих осадков.

Стропила с конструкциями наслонного типа

Под каждое стропило в этом случае устанавливаются лежень и опоры. В таком случае каждое стропило получает дополнительный опорный элемент.

Чтобы монтировать такой тип придётся потратить чуть больше строительных материалов. Но при этом кровля сможет выдержать куда более значительные нагрузки под действием большого количества осадков и значительных порывах ветра.

Можно, конечно, сконструировать крышу без стропильной системы. В этом случае балки укладываются прямо на фронтоны, которые являются несущими. Но такой вариант не является приемлемым для жилых помещений. Так как он подходит только для технических помещений.

В независимости от выбранного типа конструкции надо заметить, что каждый элемент при монтаже имеет определённые особенности.

Поэтапное возведение стропильных элементов

Мауэрлатный брус

В независимости от типа строительных материалов, используемых для стен в качестве основной опоры под всю крышу. Обязательно проводится укладка гидроизоляции. Чтобы не было в процессе последующей эксплуатации скопления сырости и возникновения плесени и гнили.

Желательно использовать в качестве мауэрлата брус с размерами 150х150 миллиметров. Его укладка проводится строго посередине опорных стен. Не надо проводить укладку на самый край опорных стен, чтобы не допустить неравномерного распределения массы всей конструкции.

Крепёж проводится через специальные анкерные элементы. Они способствуют надёжному крепежу всей крыши для продолжительной эксплуатации.

Также надо позаботиться о запилах непосредственно самих стропил.

Потолочные балки

Для надёжного стягивания мауэрлата проводится установка потолочных балок. С их помощью можно будет компенсировать силу, действующую на распирание стен под действием силы тяжести крыши.

В качестве материала используется брус с размерами до 150 миллиметров. Расстояние между ним от 0,5 до 1,2 метра. Оно зависит от площади скатных элементов.

Если монтируются висячие стропила, то используются затяжки.

В качестве крепежа используются саморезы, длиной до 250 миллиметров. В качестве усилителей могут использоваться специальные перфорированные уголки из металла. Можно вкрутить саморезы и сквозь непосредственно сам стяжной брус. Но так делали раньше, когда дополнительные элементы были в дефиците.

Лежень

Он укладывается параллельно мауэрлату. Его укладка проводится строго посередине строго под будущим коньком кровли. Для наклонных стропил это будет дополнительным третьим элементом служащим опорой для будущей крыши.

Толщина бруса может быть снижена до 100 миллиметров. В будущем эти горизонтальные элементы могут стать прекрасной основой для укладки утеплителя в потолочном пространстве.

Главное, надо помнить, что под лежень в качестве опоры должна быть одна из внутренних стен строения. Укладывать его в воздух категорически запрещается. Иначе под действием силы тяжести все элементы в последующем провиснут и это приведёт к проседанию и изгибу всей поверхности кровли.

Стропила и коньковый брус

Для начала необходимо надо будет определиться с высотой будущей кровли. Расстояние от лежня до конькового бруса должно соответствовать условиям розы ветров местности, где находится строение.

При слишком высоком уровне не придётся рассчитывать на безопасную эксплуатацию крыши. Для этого придётся учесть среднюю высоту в данной местности. Превышение критической отметки приведёт к парусированию скатов. А при сильных порывах ветра, возможно, опрокидывание конструкции и разрушение кровли.

Для стропил может использоваться доска шириной до 150 миллиметров и толщиной до 70 миллиметров уложенная на ребро через специально подготовленные запилы на мауэрлатах.

Боковые прогоны

Между стропилами для связки всех основных элементов проводится крепёж этого дополнительного элемента. С его помощью будет обеспечена дополнительная жёсткость и устойчивость конструкции.

Брус крепится со внутренней стороны стропил. Для этого также используются саморезы. Желательно, чтобы прогоны были цельные. Если же это невозможно, то надо будет проводить захват прогонов между собой. Тогда единство целостности не будет нарушено. И вся стропильная система станет единой целой.

Установка каждого прогона проводится из бруса до 100 миллиметров.

Опоры

Завершающим этапом укрепления стропил станут опоры. Они будут способствовать не прогибанию стропильных досок или бруса под действием массы кровли с будущими осадками.

Установка проводится строго вертикально на дополнительные лежни. С их помощью теперь крыша приобретёт окончательный скелет и сформируется для установки обрешеточной системы.

Фронтоны

Фронтонами проводится закрытие пространства внутри крыши от сквозного продувания через всю крышу.

Желательно ещё в них провести вентиляционные решётки, чтобы обеспечить циркуляцию крыши во избежание сырости.

Обшивка может быть выполнена в самом экономичном варианте из досок с толщиной от 25 до 50 миллиметров.

Важные элементы любой деревянной конструкции

Все крепёжные элементы должны быть выполнены из оцинкованных или нержавеющих материалов. Иначе в последующем при возникновении конденсации влаги пойдёт локальное гниение.

Для защиты деревянных конструкций от паразитов проводится обязательно обработка с помощью специальных противопожарных и антипаразитных составов.

Выводы

Только выполнив все вышеперечисленные условия, можно будет получить идеальный двухскатный вариант кровли.

При этом также стоит не забывать о мерах личной безопасности, чтобы исключить повреждение как элементов конструкции вследствие их падения с высоты, так и самих работников.

Монтаж стропильной системы в Москве и Московской области по выгодным ценам

«СК СтройКров» предлагает услугу монтажа стропильной системы любых размеров и уровня сложности «под ключ». В работе мы используем качественные материалы, профессиональный инструмент, соблюдаем технологию, благодаря чему вы получаете отличный результат по доступной стоимости. Крыши, монтируемые руками наших специалистов, прекрасно выполняют возложенные на них защитные функции и имеют презентабельный внешний вид.

Стропильная система – это основной элемент крыши, на который приходится значительная нагрузка. Установку стропильной системы рекомендуют проводить после того, как выровняли стены и углы дома (это касается в первую очередь работ по замене кровли старого дома).

Разновидности монтажа стропильных систем

Для скатных крыш используют три основных вида стропильных конструкций: висячую, наслонную и комбинированную.

Висячая система

Устройство стропильных конструкций, при котором вертикальные брусы кровли опираются только на стены здания, называется висячим. Такая система позволяет перекрывать широкие пролеты, существенно превышающие длину бруса (как правило, длина бруса составляет 6 м). Чтобы уменьшить распирающую силу, оказываемую на стены дома системой висячих стропил, их соединяют затяжками – горизонтальными брусами или досками.

Этапы монтажа висячей стропильной конструкции

Первый шаг – выравнивание стен, прокладка гидроизоляционного материала и монтаж мауэрлата, в роли которого могут выступать деревянные брусы или скрепленные друг с другом доски одинаковой ширины. От сползания со стен их предохраняют шпильки, которые вставляются вертикально в стены дома в предварительно рассверленные отверстия.
Шаг второй. Стропильные ноги собираются в коньковой части крыши на брус, при этом балка конька может располагаться как между стропильными ногами, так и под ними.
Шаг третий — закрепление стропильных ног к стяжкам и мауэрлату. Для этого применяются болты и стальные уголки. Чем выше располагаются стяжки, тем большей прочностью (или толщиной) они должны обладать. Если сооружать кровельную конструкцию без затяжек, стены дома могут «разъехаться» от запредельного давления кровли.
Четвертый шаг. Установка подкосов – брусов, соединяющих стропильные ноги с затяжками и мауэрлатом. Располагать их следует так, чтобы угол между подкосами и стропилами был около 90⁰.

Такая сборка стропильной конструкции поможет уменьшить нагрузку на стены, распределив её одинаково по всей площади соприкосновения мауэрлата со стенами. Кровлю, собранную с помощью висячей стропильной системы, можно устанавливать на деревянные и кирпичные стены, возведенные из блоков или отделанные облицовочными материалами. Главное, чтобы опора кровельной системы приходилась на мауэрлат.

Наслонная стропильная конструкция

Эта стропильная система представляет собой кровельное перекрытие, опирающееся и на стены, и на промежуточную опору, роль которой может выполнять внутренняя стена дома или специально поставленные в нужных местах опорные балки. Наслонная кровля считается более надежной для использования в средней полосе РФ и её северных регионах. При установке стропил своими руками чаще всего выбирается именно наслонная конструкция, способная выдерживать высокие снеговые нагрузки.

Установка наслонной кровли

Технология монтажа наслонной конструкции аналогична методике возведения висячих перекрытий, с той лишь разницей, что с помощью дополнительных элементов: опорных коньковых стоек и внутренних прогонов обеспечивается и поддержка скатов, и снижение нагрузки на коньковую балку.

Установка стоек, представляющих собой опорные бруски, выполняется в процессе сборки стропильной конструкции. Как опоры для конькового прогона их рекомендуется монтировать, если ширина поверхности крыши внушительная или конструкцией дома предусмотрена внутренняя стена. В этом случае внутренняя стена послужит опорой и для затяжек, и для вертикальных коньковых стоек.

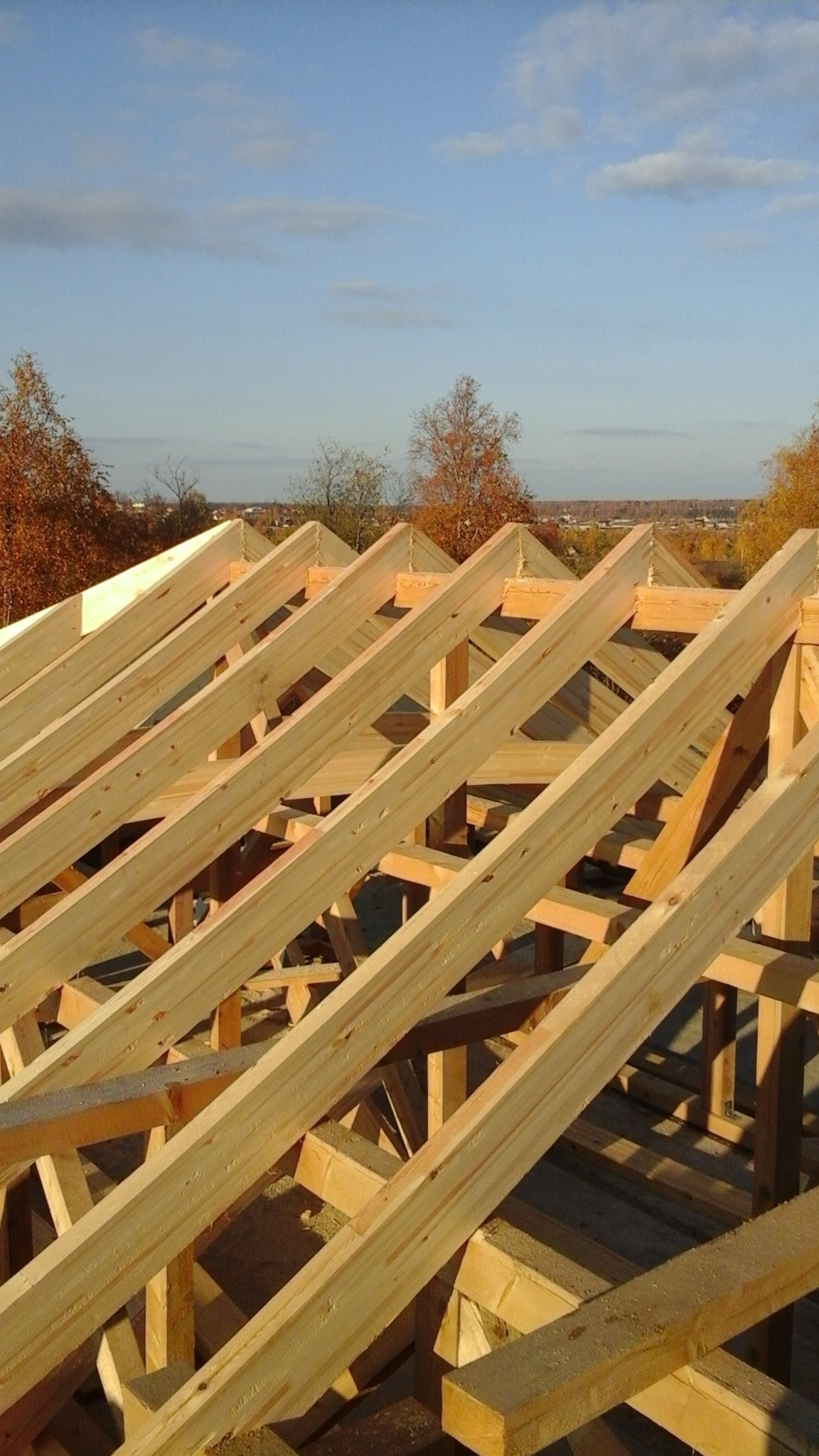

Установка стропильной системы

Висячие стропила применяют для обустройства кровли домов или бань из деревянного сруба. В двух верхних венцах стены делается несквозная выемка – врубка, которую будут использовать для укладки балок. Далее собираются стропильные фермы, которые:

могут быть собраны на земле и на крышу поднимаются в готовом виде;
могут быть собраны непосредственно на крыше.

До начала строительных работ требуется обязательно сделать эскиз крыши и рассчитать ее габариты. Шаг и сечение стропил, а еще необходимость монтажа дополнительных типов опор и подкосов буду определены расчетом. Лучше всего доверить эту работу профессионалам.

Сотрудничество с компанией «СК СтройКров» имеет ряд преимуществ:

большой опыт работы;
квалифицированные сотрудники;
гарантия на выполненные работы.

Наши специалисты знают все нюансы работы с различными материалами и типами стропильных систем. Доверяя нам объект, вы можете быть уверены в том, что установка крыши будет проводиться профессионалами, четко соблюдающими все технологии.

Наши объекты по монтажу стропильной системы

В первом случае фермы последовательно поднимаются наверх. В затяжках просверливаются отверстия, с помощью которых стропила крепятся к балкам сруба. Сперва закрепляются крайние фермы, а затем начиная с центральной все остальные, контролируя их вертикальность отвесом. До полного монтажа стропильной системы крыши можно использовать дополнительные укосины. Когда все фермы будут установлены, их соединяют обрешеткой. Для этого используют брусья, доски, фанеру или другие материалы в зависимости от того, каким будет кровельный материал.

Для сбора ферм на крыше нужно участие четырех мастеров. Стропильные ноги соединяют горизонтально, а потом поднимают веревками и устанавливают на крышу. Этот вариант установки требует больше времени и сил, в ходе него возникает больше сложностей (например, могут мешать установке последующих ферм предыдущие).

Монтаж стропильной системы наслонного типа

Монтаж стропильной системы наслонного типа начинается после выравнивания стен. Сперва на чердачное перекрытие простилают гидроизоляционный материал. На него укладывается мауэрлат и лежень. Установка стропильной системы может обходиться и без лежня, но с ним кровля будет надежнее. Вначале определяют серединную ось, по которой будет проходить лежень, ведя замеры от мауэрлата. Действовать нужно согласно проекту, особенно если углы наклона скатов крыши будут разными. Лежень прикрепляют к стенам изнутри с помощью металлических скоб или скруток из проволоки (скрутки могут быть заложены во время возведения стен).

Далее в монтаже стропильной системы наступает момент установки стоек и прогона, а также установки стропильных ног. Они крепятся к мауэрлату подшивным бруском и соединяются между собой внахлест или запилом на угол.

Комбинированная конструкция крыши

Крыши современных домов отличаются разнообразием, использованием приемов наслонного и висячего типов. Чем больше проектировщики ввели в кровельную систему элементов, тем презентабельнее будет выглядеть крыша, но и тем сложнее и дороже обойдется её установка. Крыши, в которых объединены разные типы элементов и конструкционные решения, называются комбинированными.

Поскольку строительный рынок изобилует разного рода кровельными материалами, позволяющими покрывать самые сложные и изысканные конструкции, то все больше застройщиков выбирают комбинированные кровли.

Чтобы не ошибиться в подсчетах и учесть факторы, влияющие на надежность и прочность крыши, перед началом строительства необходимо сделать чертеж будущей кровли и подсчитать необходимое количество строительных, утеплительных и кровельных материалов.

Как рассчитать допустимую нагрузку на стропильную конструкцию при монтаже

Стропила и другие элементы кровли, соединяющиеся между собой в процессе установки крыши, составляются в треугольники. Треугольник, как геометрическая фигура, считается самым прочным из всех фигур. Поэтому, если крыша сложная, напоминающая четырехугольник, трапецию, неправильный многоугольник, с помощью установки опор к стропильным ногам, введения в систему затяжек и прогонов удается мысленно раздробить всю кровлю на более надежные и жесткие элементы – треугольники.

Расчет нагрузки строится на выявлении и учете постоянного давления на кровлю, переменных и снеговых нагрузок.

Постоянные нагрузки

Представляют собой суммарный вес кровельной конструкции: стропил, затяжек, опорных брусков, обрешетки, утеплителя, кровельного материала. Покровные материалы также имеют собственный вес, который указывается при их производстве.

Имейте в виду:

Самые легкие кровли – ондулиновые, их вес на 1 м2 стропильной конструкции не превышает 3 – 4 кг.
Классический шифер, который постепенно теряет популярность из-за своего высокого веса (около 10 – 14 кг на 1 м2), уступает позиции более легкой битумно-полимерной черепице (мягкая черепица 1,5 раза легче шифера) и профлисту, вес которого в 2 раза меньше.
Самой тяжелой, по оценкам специалистов, признана сланцевая и стремительно входящая в моду зеленая кровля. Такие типы кровель предъявляют особые требования к структуре, видам и частоте установки стропил. При проектировке зданий с тяжелыми крышами, вес кровли изначально закладывается в проект. В этом случае конструкторы отказываются от деревянных стропил, заменяя их на железобетонные системы. Существуют стандарты и по расстояниям между опорным элементами.

При соблюдении правил установки кровельной системы, нагрузка на стропила не превышает 40 – 45 кг/м2.

Переменные нагрузки

Ветровые. На состояние крыши влияют и порывы ветра. Если они в вашем регионе достигают существенных величин, то этот фактор следует учитывать при проектировке кровельной системы: длин стропил, расстояния между ними, способов крепления элементов системы между собой и пр. Для каждой области определен свой показатель ветровой нагрузки. Данные о максимальных возможных воздействиях ветра на жилые и хозяйственные постройки сведены в СНиП.

Снеговые нагрузки. Вес снега также оказывает влияние на целостность и устойчивость кровли. Правильно собранная стропильная система поможет избежать провисания стропил и прогонов, разрыва кровельного материала, образования течей и пр. Если угол наклона скатов менее 20⁰, то снеговой покров не может скатиться с них самостоятельно и задерживается на крыше, создавая при этом дополнительную нагрузку. В зависимости от места расположения скатов с малыми наклонами (отдельно-стоящие, сооруженные вдоль более крутых скатов, переходящие один в другой, чередующиеся со скатами разной высоты) снеговая нагрузка на 1 м2 кровли может увеличиваться до 150 – 250 кг.

Чтобы избежать преждевременного разрушения крыши, необходимо учитывать все сопутствующие факторы.

Как рассчитать угол наклона крыши

Угол наклона скатов влияет на выбор кровельных материалов и сейсмоустойчивость крыши. Так, если вы собираетесь крыть крышу мягкой черепицей, то угол наклона должен быть не менее 5⁰. Для металлочерепицы, ондулина, профнастила идеальный наклон скатов 20 – 45⁰. Именно от угла наклона кровли будет зависеть возможность обустройства чердачного помещения.

Обратите внимание:

Чрезмерное увеличение угла наклона приводит к удорожанию кровельных работ. Происходит это за счет увеличения покрывной площади, количества и длины стропил, утеплителя, гидроизоляционного материала.
На крыши с запредельно малым углом наклона повышается воздействие природных факторов. На малоуклонных кровлях скапливается снег, хуже сводятся потоки воды, возникающие во время сильных и затяжных дождей, но увеличивается противостояние ветровым нагрузкам.
В качестве стропил обычно используют обрезную доску толщиной не менее 50 мм или брус от 100х50 мм до 150х200 мм. Стандартная длина бруса – 6 м. Если длина одной из сторон вашего дома более 5,5 м, то для покрытия крыши придется сращивать стропила, что приведет к снижению их устойчивости на излом. Решить проблему можно изготовлением более сложных ферм или многоскатных крыш.

Толщина стропильного бруса выбирается в зависимости от длин стропил. Так, если длина стропил не превышает 3 м, то применять брус толщиной более 100 мм нецелесообразно. И наоборот, при длине стропил 6 м хотя бы одна из сторон бруса должна быть не менее 150 – 200 мм.
На шаг укладки стропил оказывают влияние угол наклона ската и толщина самого стропильного бруска. Так, не рекомендуется расстояние между стропилами делать больше 140 см, иначе обрешетка может провиснуть, повредив кровельный материал.

Узнать цену монтажа стропильной системы

Выполнить расчет нагрузок, спроектировать устойчивую стропильную систему, которая не будет подвергаться чрезмерным природным воздействиям, вам помогут специалисты СК «СтройКров». Наши проектировщики обладают необходимыми знаниями и опытом, позволяющими возводить красивые и надежные кровельные системы. Обращайтесь, мы будем рады сделать крышу вашего дома роскошной и прочной!

Узнать цену монтажа стропильной системы или заказать данную услугу можно по телефонам, указанным на сайте или оставив заявку в форме ниже.

Как заказать услугу?

Позвоните нам по тел. (495) 231-06-74,
(985) 444-33-53 или заполните заявку на
сайте. Наши менеджеры оперативно позвонят Вам, ответят на все интересующие вопросы и согласуют время приезда замерщика

Процедуры установки радиационного барьера

Большинство крыш жилых домов представляют собой чердаки или воздушные пространства, которые могут
разместить эффективную систему лучистого барьера. В новом жилом строительстве,
установить систему лучистого барьера довольно просто. На следующих изображениях показаны пять
возможные места для установки системы лучистых барьеров на чердаке.

Location 1 — относительно новое приложение, в котором излучающий барьерный материал
крепится непосредственно к нижней части настила крыши.

Местоположение 2 может дать застройщику преимущества во время строительства нового
жилой дом. Перед укладкой кровельного настила излучающий барьер накрывается поверх
стропила или фермы таким образом, чтобы изделие могло опускаться на 1-1 / 2 — 3 дюйма
между каждым стропилом.

В позициях 3 и 4 радиационный барьер прикреплен либо к граням, либо к
низы стропил или верхние пояса стропильных ферм.Места 3 и 4 могут быть
используется либо с новым строительством, либо с модернизацией существующего дома. С участием
либо Расположение 2, 3 или 4, пространство между обшивкой крыши и излучателем
барьер обеспечивает канал, по которому теплый воздух может свободно перемещаться, как показано на Рисунке 2.

В Локации 5 излучающий барьер выложен на чердачном этаже поверх
существующее утепление чердака. Как обсуждалось ранее, это место подвержено
последствия накопления пыли.Это расположение не подходит, если большая часть
мансарды используется для хранения, так как поверхность лучистого барьера должна подвергаться воздействию
чердак. Кроме того, вентиляционные отверстия на кухне и в ванной и встраиваемые светильники не должны
быть покрытым лучистой преградой.

Для достижения наилучших характеристик с помощью излучающих барьеров, установленных в местах 1
через 4, на торцы фронтона также следует укладывать излучающий барьерный материал.
Для чердаков, которые открыты для пространства над гаражами или навесами для автомобилей, лучистый барьер
должен выступать в гараж или навес на восемь футов или более, чтобы добиться того же
эффект как установка лучистого барьера на концах фронтона.Не нужно прикрывать
фронтон заканчивается Локацией 5.

Излучающие барьеры, отражающие с одной или обеих сторон, могут использоваться с
любое из этих мест. Однако, если лучистый барьер отражается только на одном
сторона, отражающая сторона должна быть обращена к основному чердачному пространству для Участков 1 и
5. Поскольку поверхность, обращенная вниз, с меньшей вероятностью оседает на ней, рекомендуется
также рекомендуется, чтобы светоотражающая сторона была обращена вниз к основному чердаку.
место для ячеек 2, 3 и 4.

Так как правильная вентиляция чердака важна для достижения наилучшей производительности
лучистого барьера, могут потребоваться некоторые изменения в вентиляционных отверстиях чердака для достижения
ожидаемая производительность. При отсутствии вентиляционных отверстий на коньке или фронтоне рекомендуется
что то или другое будет установлено. Всегда проверяйте существующие коньковые вентиляционные системы, чтобы
убедитесь, что рубероид не закрывает вентиляционное отверстие, и проверьте потолок
вентиляционные отверстия, чтобы они не были покрыты изоляцией.

При установке излучающего барьера следует соблюдать осторожность, чтобы не сжать
существующая изоляция присутствует на чердаке. Эффективность существующего утеплителя
зависит от его толщины, поэтому, если он сжимается, его R-значение уменьшается.
Например, обрешетка R-19, сжатая до 3-1 / 2 дюйма (до верхней части мансардного этажа 2X4
балки) теперь будет примерно R-13.

Соображения безопасности

Установщик должен носить соответствующую одежду и оборудование в соответствии с рекомендациями.
от производителя лучистого барьера.Работа с обычной изоляцией может
вызывают раздражение кожи, глаз и дыхательной системы. Если есть сомнения по поводу
воздействие изоляции, защитной одежды, перчаток, средств защиты глаз и
следует надевать средства защиты органов дыхания.
Будьте особенно осторожны с электропроводкой, особенно в местах соединения.
коробки и старая проводка. Никогда не вставляйте скобами через проводку, рядом с ней или над ней.
Перед установкой излучающего барьера отремонтируйте любую очевидную потертую или дефектную проводку.
монтаж.
Работайте на чердаке только при умеренных температурах.
Работа с партнером. Это не только ускоряет работу, но и
означает, что вам будет оказана помощь в случае возникновения проблемы.
Если чердак недостроен, смотри, куда идешь. Если вы ошибетесь
место, вы можете провалиться через потолок. Шагать и стоять только на чердаке
балки или фермы или центр прочной подвижной рабочей поверхности.
Следи за своей головой.На большинстве чердаков кровельные гвозди проникают сквозь
нижняя сторона крыши. Каска может пригодиться.
Убедитесь, что чердак хорошо вентилируется и освещается.
Не закрывайте утопленные светильники или вентиляционные отверстия излучающим материалом.
(устройство мансардного этажа).

Другие разделы

Стропильные шпалы и крыши с мелким уклоном

A. Джордан Трусделл, инженер-строитель из Блэксбурга, Вирджиния., отвечает: В простой двускатной крыше стропила несут динамические и статические нагрузки, которые толкают вниз и наружу к верху несущих стен. Эта горизонтальная нагрузка — или тяга — может быть значительной, особенно на крышах с низким скатом. Чтобы противостоять толчкам, IRC требует наличия структурного конька (необходимого для любой крыши с уклоном менее 3/12) или для надежного соединения каждой пары стропил друг с другом непрерывной балкой потолка (R802.3, 2006 IRC ).

Кодекс позволяет устанавливать балки над верхней пластиной, но только при определенных условиях.Предыдущие строительные нормы и правила разрешали размещать стропильные шпалы над пластиной на высоте двух третей расстояния между верхней пластиной и коньком, но IRC 2006 теперь ограничивает эту высоту одной третью расстояния между пластиной и коньком (см. Сноска A, таблица R802.5.1, 2006 IRC). Если ваш гараж имеет ширину 24 фута и крышу 4/12, новые стропильные балки можно разместить не более чем на 16 дюймов от плиты без дополнительных инженерных работ.

С практической точки зрения сложно использовать высокие стропильные шпалы на крыше с низким скатом, потому что сила в каждой шпалере возрастает пропорционально уклону.А когда стропильные стяжки используются над плитой, пролет стропил должен быть уменьшен на целых 33 процента по сравнению с пролетом, допустимым, когда стяжки находятся на пластине. Вот формула, которую я использую для определения силы стяжки: T = W / 2 x H / hx прогон / подъем, где W равняется нагрузке на стропила, H равняется высоте конька, а h равняется расстоянию от конька до центра стяжки (иллюстрация ниже) .

В этом примере, когда W = 960, усилие стяжки на плите, когда стропила на 24 дюйма по центру с шагом 4/12 и размахом 12 футов, составляет 1440 фунтов.Перемещение стропильных стропил только на 16 дюймов от плиты (максимум, разрешенный кодексом) увеличивает усилие стяжки с 1440 фунтов до 2160 фунтов. Сравните это с крышей 12/12 с аналогичным каркасом, имеющей аналогичные нагрузки: сила стяжки на плите составляет 480 фунтов — и только 720 фунтов, когда стяжки находятся на высоте 4 фута от плиты (опять же, максимум, разрешенный кодексом).

Легко недооценить количество крепежей, необходимых для каждого соединения стропила с стропильной балкой (и для любого центрального стыка в этой сборке).Чтобы найти количество крепежных элементов на соединение, разделите усилие стяжки на 100 фунтов на гвоздь (типичная вместимость гвоздя 16d). Как видите, даже на плите требуется 15 гвоздей для каждого соединения в вашей 4/12 кровле; переместите стропильные стропы вверх, и вам понадобится 22 гвоздя на каждое соединение. Другой вариант, который потребует меньшего количества крепежных деталей, — это использование болтов вместо гвоздей (см. Practical Engineering, 5/96, где представлена таблица с болтами и гвоздями).

Если конструкция стропил значительно не переоценена и вы не сможете найти способ прибить новые шпалы, не раскалывая существующие пиломатериалы, маловероятно, что вы сможете поднять потолок более чем на 15 процентов от общей высоты крыши без посторонней помощи. инженера-строителя.

TimberLOK 6 «Руководство по установке стропил / фермы на верхнюю плиту

КатегорииСпросите FastenMaster Product PRO Spotlight PROTips

Видео о продукте

PRO прожектор

Советы PRO

— ПРОСМОТРЕТЬ ВСЕ ВИДЕО —Цементная плитаКорпус Cortex для настила 18-22) Гипсокартон к деревянному стержнюFastenMaster FiveSHOT ™ FastenMaster Ненесущий соединительFlatLOK Конструкционный шуруп для дереваFLEX 180 Клей для горячего расплава Конструкционный клей FLEX 40 Конструкционный клей на основе горячего расплаваFrameFAST Структурная каркасная системаРамкаFAST Инструмент HB220 Двухпоточная насадка для структурного каркасаHB220 Крепежный клей для дерева HB220 Аппликатор для структурной адгезии HB220 ВинтыСистема бокового натяжения для настиловLedgerLOK Шуруп с плоской головкой для деревянных конструкцийШурупы для структурной древесины PAMFast с автоматической подачей oofПлиткаНержавеющая кровляЧерепицаШурупы из нержавеющей сталиСтальной каркасШурупы для основания полаСтеклянная доска с пазами TC-120 Скрытый крепеж для твердой древесиныКонтактный шов TC-G Зажим для стыкового шва TC-GЗамена сквозного болтаПистолет с зубчатым захватом Tiger для установки зубчатого шурупа с зубчатым лезвиемПневматический пистолет с зубчатым лезвием Tiger для установки зубчатых пазов Пневматический пистолет с зубчатым лезвием Палубный винтTrapEase FasciaTrapEase3 AutoFeed Composite Deck Винт Винт с триммером

Модернизация мансардных окон на ферменной крыше

Вопрос:

Этим летом у меня будет новая крыша дома. Мы хотим установить световые люки в нескольких местах. Высота стропильных ферм составляет 2 фута. c., но мы хотели бы установить 4-футовый. квадратный световой люк в одном месте. Я хотел бы сам установить световые люки непосредственно перед тем, как подрядчик по кровле установит кровлю, но я не уверен, как вырезать часть одной фермы, не нарушая целостность конструкции крыши. Вы можете помочь?

Дэвид Грэм, Нарамата, Нет

А:

Редактор и строитель Майк Гертин из Восточного Гринвича, Род-Айленд, отвечает: Ремонт крыши — прекрасное время для установки световых люков.Однако стропильная крыша может значительно усложнить установку светового люка. Строительные нормы и правила запрещают любую модификацию ферм крыши (надрез или резку) в полевых условиях, потому что, разрезав любую часть стропильной фермы, нельзя доверять ее целостности. Поэтому вам действительно следует проконсультироваться с вашим местным строительным инспектором, прежде чем продолжить. Но самый простой способ, который я нашел для модернизации широкого светового люка без перепроектирования ферм, — это переоборудовать крышу вокруг светового люка из объемной древесины, как если бы это была крыша с решетчатой крышей.

Во-первых, вы должны спланировать место для светового люка. Потому что 4 фута. световые люки имеют размер, чтобы довольно близко поместиться между каркасом крыши на расстоянии 24 дюйма. c., возможно, вам придется прорезать одну или две стропильные фермы, чтобы обрамить проем. На самом деле я предпочитаю располагать световые люки так, чтобы их стороны приходились на середину пролётов ферм, а не рядом с существующими фермами. Эта стратегия дает немного больше места для проскальзывания новых стропил и потолочных балок.

Затем рассчитайте размер стропил и балок перекрытия, которые будут поддерживать крышу в том месте, где вы разрезаете фермы.Я использую строительные кодовые книги или таблицы пролетов, чтобы определить размер и расстояние между стропилами. Прежде чем углубиться в столы, измерьте расстояние между внутренним краем верхней стеновой плиты и нижней стороной обшивки крыши. Это предельная высота, с которой вам придется работать при выборе подходящего размера стропил.

Вы не должны выдвигать пяточный пропил на стропилах слишком далеко за внутренний край верхней плиты. Обычно высота стропильной фермы на верхней плите ограничивает размер стропил до 2×8 или 2×6.Балки потолка могут быть немного выше. Выбор премиальных пород, таких как пихта Дугласа, или премиальных сортов, таких как избранные конструкции, может оказаться необходимым, чтобы уйти от стропил 2 × 6 на более длинных пролетах.

Если вы не можете поддерживать крышу должным образом, я предлагаю использовать два 2-футовых. световые люки или оставлять ферму открытой в шахте светового люка. Но давайте предположим, что вы можете измерить стропила и балки потолка и перейти к следующему этапу их резки и установки.

Если возможно, я снимаю несколько листов обшивки крыши в том месте, где будет проходить новый световой люк, что дает вам достаточно места для установки каркаса. Если этот вариант невозможен, пиломатериал можно пропустить через небольшие отверстия, прорезанные в обшивке на коньке, а обрамление может быть выполнено изнутри полости крыши.

Вырежьте достаточно стропил для обеих сторон крыши. Даже если вы сделаете грубый проем для светового люка только с одной стороны, вам необходимо перестроить обе стороны крыши. Удвойте стропила с каждой стороны чернового проема, подготовьте коллекторы и искалечите стропила.

Не обрезайте стропильные фермы, пока большая часть нового каркаса не будет установлена на место.Не вдаваясь в подробное описание логистики, вставьте стропила и сначала установите их. Когда стропила будут на месте, прыгайте на крышу и забивайте гвозди через кровельную обшивку в стропила везде, где это возможно.

Далее устанавливаем балки перекрытия. Затем подготовьте коньковую доску, которая будет помещаться между фермами крыши, которая останется неповрежденной после того, как вы разрежете фермы для проема светового люка. С помощью сабельной пилы вырежьте секции верхнего пояса одной или двух ферм таким образом, чтобы может сдвинуть доску конька на место.Чтобы прорезать пластины фермы в верхней части фермы, потребуется лезвие для резки металла. Кстати, гребень этот не конструкционный. Он нужен только для того, чтобы помочь передать противодействующие силы стропил.

При установленном коньке стропила поддерживают крышу, и вы можете вырезать секции стропильных ферм на пути открытия нового светового люка. Остальная часть фермы может остаться. Фактически, некоторые части фермы должны остаться, чтобы поддерживать потолок и фасцию.

Затем определите точное расположение потолочного проема для светового люка, а также каркаса в перекрытиях и балках.Разметьте проем светового люка на нижней стороне обшивки крыши и обрежьте верхние пояса ферм достаточно коротко, чтобы можно было установить коллекторы и поврежденные стропила. Обязательно закрепите все соединения стропил / перекрытий металлическими соединителями. Проделайте то же самое с остальными сегментами поясов стропильных ферм. Затем установите шахту светового люка. Если вы не готовы к замене крыши, запланируйте окончательный разрез обшивки крыши и установку светового люка непосредственно перед установкой новой крыши.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

Где установить солнечную батарею?

Конструкция солнечной батареи на черепичной или черепичной скатной крыше зависит от того, будет ли система прикреплена к стропилам или настилу крыши, и нет однозначного ответа, какой вариант лучше. Это действительно зависит от несущей конструкции всего здания и системы крепления.Сказал S-5, что это лучший вариант! Генеральный директор Роб Хэддок должен прикрепить к стропилам.

«При креплении почти к любой крыше, которая поддерживается деревянными стропилами или стропилами, а затем покрывается фанерой или настилом OSB, самый простой и безопасный подход — прикрепить рельсы или стеллажи к стропильной ферме, но прикрепить их к каждой, не каждую вторую или третью, тем самым равномерно распределяя нагрузки по всем фермам », — сказал он. «Конечно, есть и другие соображения, которые могут сэкономить много денег и избежать возможных сбоев.”

Солнечная установка Preformed Line Products, прикрепленная только к настилу крыши

Поверхность крыши передает нагрузки на конструкцию здания. Положительные нагрузки давят на крышу (снеговые нагрузки), а отрицательные — подтягивают (ветровые нагрузки). Когда солнечная система монтируется на крышу, к грузовой цепи добавляется больше компонентов. Положительные и отрицательные нагрузки теперь переносятся через солнечную систему и монтажные компоненты на конструкцию здания. Прикрепление солнечной энергии к стропилам устраняет несколько промежуточных этапов передачи нагрузки и позволяет перейти непосредственно к основным компонентам здания.Но это не значит, что системы, прикрепленные к палубе, являются второстепенным выбором.

«Крепление [только] к настилу удобно по многим причинам, не в последнюю очередь из-за того, что нам не нужно искать ферму для крепления», — сказал Хэддок. «При прикреплении к ферме или стропилам мы должны не только найти то, что мы не можем видеть, но и найти центр этого, чтобы врезаться в лаг, мы должны предварительно просверлить его, чтобы он не раскололся, и так далее. Когда мы прикрепляемся только к палубе, нам не нужно ничего этого делать, но мы должны быть уверены, что крепление адекватно, чтобы выдерживать точечные нагрузки, которые мы прилагаем к нему.”

Производитель монтажных материалов Preformed Line Products оставляет возможность установки стропильных или палубных систем на усмотрение установщика, хотя глобальный менеджер по рынку Джон Маркевич предпочитает использовать этот настил.

«Лучше предлагать то, что предпочитает покупатель, и он сам может выбрать», — сказал он. «Но прямая установка на настил имеет гораздо больше преимуществ: упрощенная компоновка, обход препятствий на крыше, попадание в модуль там, где он должен быть установлен».

Менеджер по продукту PLP Дастин Грэф объяснил преимущества настенных систем.

СИЛОВЫЙ ДИСК PLP может быть прикреплен к крыше

«При креплении к стропилам есть возможность расколоть стропила. Вы также не знаете наверняка, находитесь ли вы в балке », — сказал он. «Это может привести к смещению всей системы в любом направлении, если вам придется ударить по стропилам. С нашим диском POWER DISK [безрельсовой системой] вы можете положить его куда угодно. Если у вас есть препятствие, например вентиляционное отверстие, вы переместите его через ногу, и это не повлияет на компоновку массива.”

Пятнадцать лет назад PLP выпустила монтажный кронштейн Easy Foot, который можно было установить на настил или стропила. Маркевич сказал, что когда PLP разработала безрельсовую систему POWER DISK, компания снова выбрала вариант «монтировать где угодно».

«Когда мы выпустили безрельсовый, мы решили использовать ту же концепцию, которая проверена в течение 15 лет, что позволяет прикреплять где угодно», — сказал он. «Люди беспокоятся о прочности настила, но у нас не было проблем с Easy Foot в течение 15 лет.”

Ecolibrium Solar — на другой стороне. Безрельсовая система EcoX компании в основном крепится к стропилам, но у нее есть возможность крепления на палубе. Джона Коулз, менеджер по продуктам Ecolibrium, сказал, что компания предлагает стропильные крепления для наиболее надежных соединений и устойчивости к ветровым и снеговым нагрузкам. Коулз сказал, что стропильные системы подключаются непосредственно к конструкции здания, в то время как системы, прикрепляемые к настилу, полагаются на соединение настилов с конструкцией, и это может быть неизвестно.

«Стропильные соединения обычно более эффективны с точки зрения утверждения проекта», — сказал он. «Принимая консервативные предположения, относительно просто проверить, выдержит ли стропильная установка нагрузку солнечной энергии на крышу. Сложнее подтвердить, что настил на данном участке имеет необходимую прочность для установленного на палубе массива ».

Пример безрельсовой установки стеллажа EcoX с креплениями, расположенными в шахматном порядке по стропилам (показано зелеными линиями).Шатание распределяет прижимную силу по всем стропилам и является наилучшей практикой на участках со снеговыми нагрузками.

Ecolibirium предлагает надежные варианты крепления настила, когда толщину настила, материал, состояние и соединение с конструкцией можно легко проверить, часто только при строительстве нового здания.

«Обычно стропила прочнее, чем настила, что означает, что требуется меньше креплений», — сказал Коулз. «Наша основа EcoX примерно в три раза прочнее, когда она прикреплена к стропилам, по сравнению с креплением к настилу OSB.”

При креплении к настилу или стропилам герметизация проемов в крыше по-прежнему важна. Материалы для оклейки одинаковы в обоих случаях, но различаются типы креплений или винтов. PLP включает 1 1/2 дюйма. винты для настила для систем, прикрепленных к настилу, и 2 1/2 дюйма. шурупы для стропильных систем.

«Когда стеллажи продают свои монтажные ножки, они не обязательно включают крепеж», — сказал Маркевич. «Мы предлагаем специальные винты для прямого монтажа на настил. Мы не оставили это на волю случая.Для стропильных систем мы также включаем правильный крепеж ».

Крепление солнечной батареи к стропилам — самый простой и надежный вариант, но крепление к настилу — это нормально. Просто потребуется немного больше инженеров, чтобы гарантировать успешную установку.

«В любом случае (ферма / стропила или только настил) прикрепление и передача точечной нагрузки через грузовую цепь и на конструкцию является очень важным этапом, который никогда не следует упускать из виду. Об этом не следует догадываться, а следует проверять и разрабатывать, чтобы доказать адекватность, — сказал Хэддок.

Конечно, если кто-то хочет полностью избежать этой дискуссии, установите солнечную батарею на металлической крыше. При использовании правильно спроектированных компонентов солнечная батарея прикрепляется либо к швам (металлическая крыша со стоячим фальцем), либо к ребрам (металлическая крыша с торцевым креплением) — никогда к стропилам и редко к настилу.

Установка стропил | DoItYourself.com

Стропильные шпалы были изобретены для соединения двух противоположных стропил. Этот инструмент помогает укрепить стены и сохранить их вместе даже при огромном давлении, вызванном весом крыши.Когда конек проседает, это означает, что стропил недостаточно, чтобы удерживать стены вместе. Установка крыши без профессиональной помощи может потребовать терпения. Однако вам понадобится пара или более помощников, потому что вы не можете сделать это в одиночку. Ниже приведено пошаговое руководство по правильной установке стропильных стропил при условии, что вы находитесь в процессе установки крыши. Еще один совет, который следует иметь в виду, — стропильные шпалы необходимо устанавливать на самой нижней возможной части каркаса крыши.

Шаг 1 — Установите два стропила в качестве временных опор на стену

При установке стропил вам потребуются два помощника. Для начала нужно поставить в верх стены пару стропил. Затем прибейте их к дальнему концу коньковой доски в качестве временной опоры.

Шаг 2 — Прибейте стропила к торцевой опоре стены

Когда вы уже установили стропила на концах двух стен, возьмитесь за крайнюю часть коньковой доски и используйте уровень, чтобы убедиться, что она установлена ровно. .Затем попросите вашего помощника прибить гребневую доску к опоре.

Шаг 3 — Установите стропила

Поместите одно стропило сбоку от коньковой доски и затем прибейте его на месте тремя гвоздями 16d. Поместите другое стропило на разметку и затем прибейте его на место, используя гвоздь того же размера. Если вы используете 2 x 4, используйте два концевых гвоздя. Нижний конец стропила необходимо прибить к стеновой плите с помощью пары гвоздей 16d, а затем прикрепить соединение с металлическим анкером. Чтобы прибить его на место, используйте гвоздь или винт того типа, который требуют производители.

Шаг 4 — Установите другие стропила

Добавьте больше стропил, так как ваш проект требует, чтобы конек был установлен ровно, а стропила были измерены правильно. Проверяйте уровень по ходу.

Шаг 5 — Разрежьте стропильные стяжки

Вырежьте стропильные стяжки в соответствии с вашими размерами и углом, который требуется для вашего проекта. Он должен быть точно обрезан, чтобы соответствовать двум стропилам, убедившись, что он соответствует углу крыши.

Шаг 6 — Установите стропильные стропы

Поместите стропильные стяжки на место.Концы должны быть прижаты к стропилам, которые должны находиться на расстоянии ½ дюйма от краев стропил. Используйте уровень перед их окончательной установкой. Они должны быть идеально выровнены. Когда у вас будет правильный размер, прибейте их на место с помощью трех гвоздей 10d с обоих концов.

HC520 — MiTek Индустрия жилищного строительства

Ураганы Галстуки

HC / HCPRS / HHCP / LFTA / RT / TSP

Референсная серия: GBC, H, HCP, HS, TSP

Эти анкеры связывают фермы и стропила с верхними плитами и могут использоваться для привязки деревянных элементов каркаса для противодействия подъемным и боковым силам.

Материалы: См. Таблицу нагрузок

Поверхность: G90 цинкование; HHCP4-TZ — цинкование Г-185.

Установка

Используйте все указанные крепежи.
TSP Мин. Забивание гвоздями — Заполнить все круглые отверстия.
TSP Max Nailing — Заполнить все круглые и алмазные отверстия.
Для достижения перечисленных полных допустимых нагрузок крепежные детали должны быть установлены в соответствии с таблицей нагрузок.
В зависимости от шага на некоторых моделях может потребоваться насечка «Птичий пасть», чтобы установщики могли заполнить все отверстия для гвоздей.
Разработчик должен определить, требуется ли сплошная блокировка.
LFTA6, RT4, RT5 и RT7 поставляются в равных количествах в левой и правой версиях. Показаны изображения левой версии.

Анкер стропильный двусторонний RT3A

Рисунки при сильном ветре

MiTek Stock #	Скачать или просмотреть файлы
LFTA6
РТ
RT10
RT15
RT16A
RT16M
RT20
RT3A
RT7A
RT8A
