Что это такое


Устройство служит для нагрева воды в бане. Его принцип работы основан на физических свойствах горячей воды, расширяющейся и поднимающейся вверх, а холодная при этом остается внизу.


Обычно теплообменник небольшого размера, поэтому жидкость в нем быстро нагревается. К нему присоединяются две трубы – снизу и сверху. Таким образом, горячая по верхнему патрубку, замещаемая снизу холодной, поднимается в бак, который может находиться как в парилке, так и в смежном помещении, как правило – в мойке. При этом вода низкой температуры по нижней трубе постоянно без принудительной подачи добавляется в устройство для нагрева.

Варианты нагрева воды в бане от печи


Выделяют следующие модели:


1. Емкость самоварного типа – устанавливается на выходной патрубок дымохода. Нагрев происходит за счет тепла уходящих в трубу дымовых газов. К штуцеру на дне бака подсоединяется кран для разбора горячей воды. Если у вас нет помывочной, то данный вариант будет отличным решением для нагрева. Мы рекомендуем обратить внимание на следующие условия эксплуатации:

  • использование бака самоварного типа допускается только с печами для бань;

  • запрещается эксплуатировать пустой бак во время работы печи;

  • если вы хотите получить «финскую сауну» данный вариант нагрева воды вам не подойдет, так как в случае долгого разогрева парной жидкость начнет кипеть, из-за чего образуется тяжелый пар.


2. Теплообменник самоварного типа (небольшого размера с возможностью подключения к баку), который можно расположить в любом месте. Удобен тем, что при его наличии, бак можно разместить в помывочной. Из очевидных преимуществ перед остальными вариантами – быстро нагревает воду.


3. Теплообменник, который устанавливается на стартовый дымоход.


4. Стартовый дымоотвод + бак-рюкзак – вариант с нахождением в парной и отсутствием регулируемой конвекции для прогрева помещения.

Емкость соприкасается со стенкой трубы дымохода, за счет чего происходит нагрев жидкости. Из недостатков также можно отметить, что данная модель не имеет защиты от жесткого инфракрасного излучения, и в случае сильного нагревания, вода начинает кипеть.


5. Дымоход-конвектор со встроенным в него нагревателем.


Особенности: регистр находится внутри трубы, из которой выходят 2 одинаковых штуцера ¾ дюйма с внутренней резьбой. С помощью патрубков устройство соединяется с баком, висящим в удобном месте.


Может быть:

  • Вмонтирован в печь – при появлении накипи теряет КПД.

  • Расположен возле дымохода (на нем) – медленнее обеспечивает нагрев до необходимой температуры, зато на его внутренней поверхности ничего не оседает, к нему имеется легкий доступ, и его ремонт не составляет труда.


Выбор зависит от пользователя: чему отдать предпочтение, производительности или комфорту в обслуживании, экономии полезной площади или топлива.

Различие по видам


Простейшие конструкции теплообменников представляют собой змеевики с выведенными из резервуара концами: один забирает жидкость комнатной температуры, другой – выпускает уже горячую.


Более сложные являются системой, состоящей из двух металлических резервуаров с антикоррозионными свойствами – цилиндрической и прямоугольной формы с соединительными трубами.

По месту расположения бака с водой


Выделяют два способа:

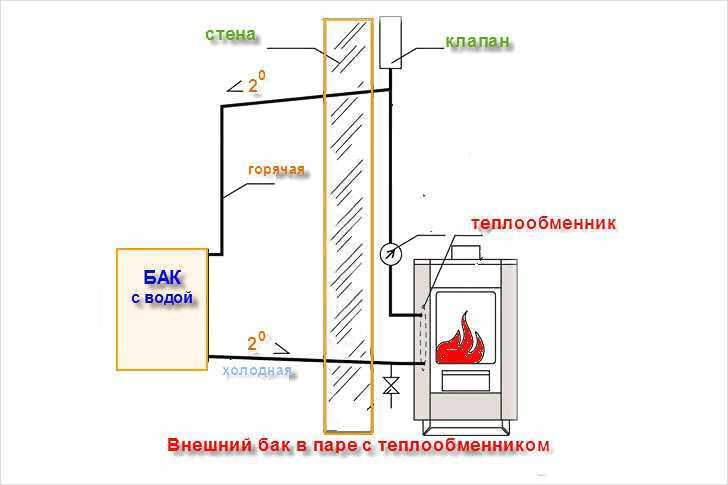

  1. На этой фотографии представлен вариант монтажа теплообменника в парной, а бака в помывочной.

  2. Второй вариант – это монтаж теплообменника с баком внутри парной.

Преимущества установки теплообменника в парной

  • высокая скорость нагрева воды;

  • экономия свободного пространства парной;

  • широта вариантов установки бака – в парилке или в душевой.

Особенности установки и работы теплообменника


Устанавливается между топкой и конвектором:

  • встраивается в печь;

  • крепится на дымоход;

  • или встраивается в него.


Производительности устройства емкостью в 5 л хватит для быстрого наполнения горячей водой 120-литрового бака. Пользоваться просто – достаточно организовать своевременную подачу жидкости (бесперебойность можно обеспечить использованием циркуляционного насоса) и «кормить» топку дровами.


При монтаже теплообменника (рекуператора) для бани необходимо учесть следующие моменты:

  • суммарная протяженность труб для подачи воды должна укладывается в 3 м, что минимизирует теплопотери;

  • при диаметре соединительных труб в 1 дюйм, допускается не применять циркуляционный насос.


Чем дольше эксплуатируется теплообменник, тем более оправданной с экономической точки зрения оказывается установка.

Правила установки теплообменника на банную печь


Необходимо руководствоваться следующими правилами:

  • Теплообменник обязан потреблять не более 10% от общей энергии, производимой печью, тогда последняя будет функционировать с хорошим КПД.

  • Трубы нужно прокладывать так, чтобы вода шла самотеком, то есть под 250-градусным уклоном на прямой подаче и 30-градусным – на обратной.

  • Важно заложить запас мощности на остывание после прогорания топлива.

  • Требуется обеспечить достаточный объем воды для каждой отдельной модели, ведь если ее будет слишком мало, она быстро закипит, что чревато образованием отложений на стенках и возникновением пожароопасной ситуации, а если чересчур много, придется долго ждать, прежде чем принять душ.


Как подключить теплообменник, если бак находится в парной:

  • Вход в бак горячей воды должен быть как min на 5 см выше, чем верхний штуцер регистра. Это нужно для лучшей циркуляции.

  • Верхний регистр от 1,4-1,5 м от пола, это при том, что подиум под печь составляет 15 см. Низ бака в парной должен быть не ниже 1,5 м, а лучше выше.

  • Если бак высотой 0,5 м, то тогда мы имеем в сумме установку 2,0 м. Значит до потолка еще полметра. И тут возникает вопрос: как заливать жидкость. Если есть водопровод, то вода будет поступать без проблем.


Второй вариант подключения: бак ставим ниже, а штуцер для подводящего контура ставим сбоку. Но есть нюанс, если уровень воды будет ниже верхнего штуцера, циркулирования не будет. В теплообменнике она будет стоять и периодически доходить до кипения, а в баке она так и будет прохладной.


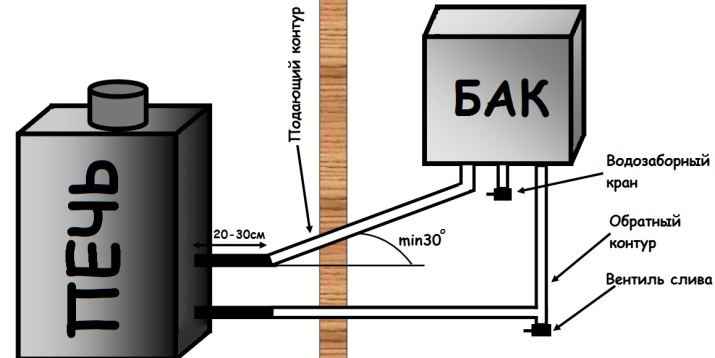

Если требуется разместить бак в помывочной, следует соблюдать те же принципы, что и при его расположении в парной.

Чем и как соединять внешний бак с теплообменником


Помните, что элементы, контактирующие с печкой, накаляются, температура их поверхности превышает 100 0С. Поэтому патрубки должны быть из нержавейки (чугун не подойдет, так как он подвержен коррозии). А вот обычные трубы допускаются из металлопластика, их даже можно заменить гибкими шлангами. Главное, чтобы диаметр был 1 дюйм или 3/4, иначе циркуляция будет плохой.


Уплотнители используйте из тангита, прокладки для фитингов – из паронита. Не стесняйтесь заменять заводские элементы нестандартными, но выполненными из термостойкого материала. Не забудьте о сливном кране – он просто необходим, чтобы законсервировать систему на сезон холодов или для быстрого удаления застоявшейся жидкости. В обратном случае, во время морозов оставшаяся вода замерзнет и разорвет трубы.

Обзор печей с теплообменником


Существуют встраиваемые модели теплообменников. Ниже мы рассмотрим популярные из них.

Банная печь с бойлером


Начнем с того, насколько такое решение обосновано с экономической точки зрения. Монтаж данного устройства повышает КПД используемого оборудования. С ним отработанные газы не просто бесполезно улетают в атмосферу, но и попутно нагревает воду, которую затем можно использовать для купания или других бытовых нужд. Поэтому он многократно оправдывает факт своей установки в долгосрочной перспективе.

Везувий Скиф 16 ВЧТ


Мощная и скоростная, с право- или левосторонним расположением нагревателя воды, оборудованная сеткой. Может похвастать стальной топкой с толстыми стенками (8 мм), благодаря которым не боится даже постоянного воздействия высоких температур.

Торнадо 20М2


Производительная, тяжелая (125 кг). Оснащена чугунной дверцей, встроенным теплообменником и вместительным боковым кожухом, рассчитанным на 240 кг камней. Должна устанавливаться на усиленный фундамент. Зато и КПД впечатляющее.

Harvia 20 SL Boiler


Каменка от финского производителя, весящая 75 кг, с 40 кг камней. Современная, с рекуператором в виде бака, с выносной конструкцией и вмонтированным конденсатором, рассчитана на парилку площадью до 20 м3. Обладает устойчивыми ножками и нержавеющей рамкой, отличается плавными формами и привлекательным дизайном.

Установка и подключение теплообменника и бака в бане

  • Найдите подходящее место для монтажа выносного резервуара. Если все детали конструкции располагаются в одном помещении, его чаще всего вешают на ближайшую к нагревательному агрегату стену, выше рекуператора на 200-300 мм.

  • Закрепите дюбелями деревянные плашки – это те направляющие, на которые вы навесите бак. Это нужно, чтобы емкость не прикасалась своей горячей поверхностью к элементам интерьера.

  • Укрепите сборку кронштейнами – для большей надежности.

  • Оснастите выносной бак 4 патрубками, после чего, используя фитинги, два первых соедините с соответствующими у бака (для прямой и обратной подачи воды), третий закройте клапаном, к четвертому подключите душ (кран).

  • Установите (в нижней точке) вентиль на реверсной линии – для слива воды.

  • Подключите все элементы и проверьте систему на отсутствие протечек.

Что нужно знать об эксплуатации


Если вы ознакомились с инструкцией, купили теплообменник в баню, убедитесь, что выполняются следующие условия:

  • Крепежные соединения должны быть подвижными – это поможет минимизировать деформацию узлов рекуператора под влиянием высоких температур.

  • Уплотнители обязаны быть изготовлены из термостойких материалов.

  • Емкость выносного резервуара выбирается из такого расчета, чтобы он вмещал объем воды, нагреваемый за 2 часа.

  • Важно, чтобы соблюдалась полная совместимость с отопительным агрегатом.

  • Устройство должно потреблять не более 10% энергии, вырабатываемой печью.

Безопасность при эксплуатации


Чтобы предупредить возникновение аварийных ситуаций, соблюдайте следующие меры предосторожности:

  • не крепите трубы непосредственно к стенам;

  • следите, чтобы в баке всегда хватало воды, иначе быстро столкнетесь с проблемой накипи или даже с пожароопасной ситуацией;

  • постоянно проверяйте работу аппарата и бейте тревогу при ее резком нарушении;

  • используйте только термостойкие прокладки и регулярно обращайте внимание на то, в каком они состоянии.

Простейшие теплообменники


Для облегчения выбора агрегата предлагаем вам ознакомиться со следующими вариантами.

Змеевик для печей


Простейший вариант теплообменника – труба (из алюминия, меди или другого пластичного и антикоррозионного металла), загнутая в спираль или, реже, иной формы. Носитель по нему эффективно движется самотеком, если общая его длина менее 3 м. Нагревается за счет раскаленного воздуха, а не контакта с огнем. На концах такой конструкции производят резьбу (наружную) – для фитингового соединения с баком.


Располагать змеевик можно как прямо в топке, внутри, так и вне ее. Форма его бывает самой разной, начиная от простейших U-образных подков, продолжая уже упомянутыми спиралями с различным количеством витков и заканчивая сложными сварными регистрами. Последние делают ради повышения надежности и уменьшения энергопотерь, но так как они получаются крупногабаритными, то их, как правило, ставят в просторные каменки.

Прямоугольный бак на трубе


Это еще один тип – уже не внутренняя цилиндрическая емкость, а конструкция, состоящая из воздухонепроницаемого корпуса, выполненного из нержавеющей стали.


Принцип действия остается таким же – нагреваемая жидкость поднимается в резервуар, охлажденная идет обратно. В реализации для него подойдет дымоход диаметром Ф115мм (без применения переходника) или 110мм (с использованием), а попадание отработанного пара в комнату почти исключено. Правда, система должна быть герметичной, важно своевременно пополнять конструкцию водой.

Рекомендации опытных мастеров


Вот еще несколько советов, подсказывающих, как установить теплообменник в бане максимально рационально:

  • Если не планируете использовать циркуляционный насос, делайте трубопровод под уклоном в 50, чтобы жидкость смещалась за счет самотека.

  • Не берите слишком большой бак и/или не заливайте в него чересчур много воды, она ведь просто не успеет дойти до комфортной температуры за нужное вам время.

  • Уделяйте максимум внимания герметизации – при сборке не стесняйтесь по несколько раз проверить качество каждого соединения.


Выбирайте долговечные материалы и подходящую конструкцию, верно производите расчеты, строго следуйте инструкциям и рекомендациям. Грамотный мастер знает, как сделать и подключить теплообменник в бане, ведь правильная установка будет залогом безопасной эксплуатации оборудования, а значит и комфортного купания после парилки.


Напоследок видео о том, как устроена универсальная модель теплообменника:




Как правильно выбрать бак для воды в баню и как его подключить

Какая же баня без горячей воды? А вот чтобы ее нагреть, вовсе не нужен бойлер – ведь есть печь и огонь в печи. А вода греться будет с помощью теплообменника.
Но сначала нужно определить, какой конкретно будет лучше бак для бани: на трубу, выносной или встроенный, из какого он будет сделан материала – в общем, каким он должен быть, чтобы в процессе эксплуатации бани его не пришлось менять на другой.

Можно, конечно, найти печи для бани с баком, но что делать, если печь есть, а емкости для нагрева – нет? Тогда можно найти баки для бани на заказ или сделать их самостоятельно, использовав обычный сварочный аппарат – и все дела.

Выносной, встроенный или на трубе?

Баки для бань бывают встроенными, выносными и на трубе — и у каждого свои плюсы и минусы. Сравнивайте и оценивайте — какой именно подойдет для вашей бани.

Преимущества бака, встроенного в печь

Когда-то баки для воды в баню только и встраивались в печь – так, чтобы нижняя часть котла помещалась в верхней части топки – самой горячей. И днище бака в этом случае напрямую контактирует с печным огнем. Воду из такой емкости можно черпать напрямую, а можно и выводить через встроенный кран.

Выносной бак для бани: плюсы и минусы

Благодаря возможности установить в печь теплообменник, сам бак можно не привязывать к определенному месту – его можно даже установить в моечной. По известным законам физике холодная вода будет опускаться в теплообменник, а горячая подниматься назад.

Бак на трубе – горячая вода без проблем!

Но бывает так, что баня используется не два-три часа, а целый день – например, когда в ней моются, но время после топки уже прошло. Тогда идеальный вариант – это бак на трубе, в котором вода будет постоянно нагрета до нужной температуры. Это на той трубе, через которую и выходит дым из печи – а его температура способна достигать 500?С. Такие баки могут быть достаточно габаритными – ведь нагревательная площадь трубы достаточно велика, и вода будет греться быстро и равномерно.

Если вам необходимо повысить влажность в парилке, советуем ознакомиться со статьёй http://stroy-banya.com/banshikam/kak-podnyat-vlazhnost-v-parilke.html

Есть и еще один плюс такой конструкции – в такой бане утечка дыма через трещину в трубе невозможна, т.к. бак в этом случае служит своеобразным предохранителем.

Чугун, сталь или нержавейка?

От материала, из которого изготовлен бак, зависит достаточно много – и скорость нагрева-остывания воды, и долговечность самого бака.

Чугун: горячая вода на целый день

Издавна бак в бане был из тяжелого чугуна – вода грелась долго, дров уходило уйма, зато горячей она была до самого вечера и мыться целый день могла вся семья. Кроме того, чугуну не страшны ни коррозия, ни высокие температуры. А вот его солидный вес – недостаток, конечно, явный.

Нержавеющие баки для бани: легкие и долговечные

Но сегодня все большую популярность приобретает бак для бани из нержавейки – от него не нужно изолировать влагу, теплопроводимостью он обладает превосходной, а коэффициент деформации из-за резких колебаний температур ничтожно мал и ни в какое сравнение не идет со свойствами черных металлов.

Лучшие марки для таких баков — 8-12X18h20 (304) и 08X17 (430), которые еще используются для изготовления посуды. Они устойчивы к даже запредельным температурам, гигиеничны и не поддаются коррозии или деформации.

Делаются такие баки для бани из прочной и тонкой листовой нержавеющей стали, куда монтируются для ввода и подачи воды специальных шаровых кранов. Уход за такими баками предельно прост.

Эмалированные баки – хороши при осторожном обращении

Избавят от неприятной ржавчины и эмалированные баки. Единственный их недостаток – это возможные сколы, которые и приведут к коррозии. Но их можно обработать специальной термостойкой краской – если только сам бак в печь вставляться не будет.

Схема подогрева: от тэна или печи?

Выгоднее ли топить печь, чтобы подогреть воду или в этом плане эффективнее тэн зависит от того, сколько в будущем человек одновременно будут париться в бане и как быстро нужна будет горячая вода для моечной. К примеру, для одного человека достаточно емкости и в 50 литров, а вот для всей компании – не менее 70.

Подробнее о том, как топить печь, расскажет статья http://stroy-banya.com/banshikam/kak-pravilno-topit-banyu.html

Способность бака быстро прогреваться зависит и от его стенок – чем они толще, тем он будет дольше греться и весить тоже будет больше. У бака объемом до 50 литров это 0,8-1 мм, а у более габаритного – стены не бывают тоньше 1,5 мм.

Как грамотно установить и подключить бак для воды?

Итак, как правильно установить бак в бане? Если в моечной вода будет идти из-под крана, то есть под постоянным давлением, необходима так называемая закрытая система водоснабжения. Для этого идеальным вариантом будет печь со змеевиком внутри, к которому и подключится сам бак. Но можно реализовать и такой способ: бак будет подвешен на саму печь. Для этого подойдет самая простая конструкция на 50-120 литров, которую не сложно сварить и самостоятельно. Наиболее оптимальный вариант – бак на 80 л из неоцинкованного железа, который можно приобрести в любом строительном магазине.

Правильно подключенный бак в бане будет выглядеть так: вода греется в регистре и поднимается в бак. В нем она понемногу остывает и опускается вниз, в сам регистр. Вот так возникает естественная циркуляция, а чтобы ее улучшить, забор воды делать целесообразнее из обратки – хоть это и не всегда удобно, ведь в таком случае ждать придется долго, пока бак нагреется. Зато самой водой уже можно пользоваться, как только протопится печь. Но более эффективно и продумано, если продумана возможность переключать забор воду с прямого на обратки – это куда удобнее. Если же вход и выход в бак сделать снизу, то циркуляция будет происходить медленнее.

А сама схема будет выглядеть так:

1. Бак для горячей воды устанавливается в парилке, под полками и подключается трубами к змеевику банной печки.
2. Для правильной циркуляции у бака верхний отвод соединяется с таким же верхним отводом печного змеевика, а нижний – с нижним. Так отвод горячей воды будет идти сверху, а холодной – снизу.
3. На входе холодной воды устанавливается обратный и предохранительный клапан – он называется еще взрывником.
4. Согласно инструкции бака-накопителя устанавливается давление срабатывания предохранительного клапана.

И работать вся эта конструкция будет так: заполненный бак станет греться через змеевик и при потреблении горячей воды он автоматически станет наполняться через подвод холодной. По мере нагрева воды, если ее пока не использовать, это давление будет расти, и при достижении критической точки сработает взрывник – он сбросит это давление.

Если все сделать правильно, то горячая вода в бане будет в таком количестве, сколько нужно – и под таким напором, под каким комфортно будет мыться после парилки.

  • Автор: Владимир
