Устройство двускатной крыши с висячими стропилами: Висячие стропила крыши — конструкции, устройство и узлы (фото, видео)

Содержание

Висячая стропильная система двухскатной крыши своими руками, как рассчитать конструкцию, схему и ширину пролета стропил, видео и фотопримеры


Содержание статьи:


1. Проектирование стропильной системы

2. Применение висячих стропил

3. Применение наслонных стропил

4. Установка системы висячих стропил

5. Устройство свеса крыши


Залогом надежности и долговечности крыши вашего дома является правильный расчет и последующий сбор несущих конструкций, которые должны быть способны выдержать оказываемые на кровлю нагрузки. Основой несущей конструкции крыши, как правило, является наслонная или висячая стропильная система.

Проектирование стропильной системы


Работа над созданием стропильной системы начинается с составления проекта. Это достаточно сложное дело, требующее наличия соответствующих знаний и немалого опыта. На этом этапе должна быть оценена потенциальная нагрузка на кровлю, произведен расчет висячих стропил, подобрано оптимальное сечение стропил, расстояние между ними, определена форма фермы.


При составлении проекта необходимо:

  • выбрать тип крыши и оптимальный для конкретной местности угол наклона скатов;
  • выбрать кровельный материал;
  • произвести детальный расчет стропильной системы с учетом местных климатических условий (ветровых нагрузок, количества осадков и т.д.).


Необходимо понимать, что недооценка одного из факторов или ошибка при расчетах могут стать причиной деформации стропильной системы, разрушения материала кровли, а то и полного обрушения крыши.

Применение висячих стропил


Висячие стропильные системы находят свое применение, как правило, в тех случаях, когда в зданиях нет несущих внутренних стен. В качестве опор используются только две внешние стены строений. При такой конструкции стропильные ноги работают исключительно на изгиб и сжатии, горизонтальных нагрузок не возникает. С целью уменьшения распирающего усилия, оказываемого на стены, применяют висячие стропила с затяжкой. Выполнена она может быть из деревянного бруса либо металла. Читайте также: «Как выполнить монтаж стропильной системы двухскатной крыши – пошаговое руководство».


Располагаться затяжка может в различных местах, в зависимости от того, какую конструкцию имеет крыша. К примеру, при устройстве мансардного этажа затяжку располагают у основания, в результате чего она одновременно играет роль балки перекрытия. Необходимо учитывать тот факт, что при более высоком расположении затяжки в стропильной системе она испытывает более серьезные нагрузки. Поэтому, если принято решение использовать верхнюю затяжку, то следует применять более мощные конструкции и максимально надежные крепления.


Важный момент, который необходимо учитывать, когда устанавливаются висячие стропила — ширина пролета между ними, которая может варьироваться от шести до десяти метров.В зависимости от этого подбирается наиболее оптимальная конструкция, для изготовления которой могут быть использованы брус, бревна и доски. Соединение элементов осуществляется посредством врубки, а также при помощи болтов, стальных профилей, нагелей, гвоздей.

Применение наслонных стропил


Если в здании предусмотрено наличие внутренней капитальной стены, то в качестве опорной конструкции при строительстве крыши чаще всего применяют наслонную стропильную систему. Ее ключевым отличием от конструкции висячих стропил является наличие дополнительного внутреннего элемента, опирающегося на несущую внутреннюю стену либо колонну. В связи с этим передача нагрузки идет исключительно на изгиб. Преимущество наслонных стропил заключается в том, что вся конструкция получается более легкой, и на ее сооружение требуется меньшее количество лесоматериала.


В некоторых случаях, когда общая кровля обустраивается над несколькими пролетами, практикуется одновременное применение как висячих, так и наслонных стропил. В той части здания, где внутренние опоры отсутствуют, используют висячую систему, а в той, где они имеются, — наслонную.

Установка системы висячих стропил

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.


После того как все работы по укладке мауэрлата завершены, можно приступать непосредственно к монтажу стропильной системы крыши. Однако предварительно еще потребуется сооружение лесов для подъема рабочих и строительных материалов на необходимую высоту. Эти конструкции обеспечат не только удобство, но и безопасность всего рабочего процесса.


Висячая стропильная система двухскатной крыши, которую часто можно увидеть на фото в специализированных книгах или журналах по строительству, обустраивается из деревянного бруса, имеющего сечение не менее 200х50 миллиметров. При применении материала с меньшим сечением существует вероятность провисания кровли в процессе эксплуатации.


Устройство висячих стропил выполняется в следующем порядке:

  • при помощи предварительно построенных лесов осуществляется подъем двух брусьев и выполняется их соединение;
  • на стропильных ногах делаются выемки, которые обеспечат более надежное крепление к мауэрлату;
  • делаются пометки на стропилах, чтобы не перепутать впоследствии правую ногу с левой;
  • производится установка стропил и их соединение;
  • для скрепления стропильных ног в верхней части делается выемка таким образом, чтобы брусья не нахлестывались друг на друга, а один брус упирался в другой. Крепление стропил к мауэрлату осуществляется при помощи гвоздей;
  • после подготовки двух стропильных ног следует их тщательно измерить и изготовить два отдельных шаблона (для правой и левой ноги). Благодаря этому остальные стропила можно будет изготовить непосредственно на земле, не прибегая к их подъему на крышу;
  • вторая пара стропильных ног устанавливается на противоположной от первой стороне кровли, и между ними протягивается бечевка, которая будет выполнять функцию уровня для ровной установки остальных пар;
  • расстояние между стропилами определяет заранее составленная схема висячих стропил, в процессе подготовки которой учитывается ряд факторов, в частности угол наклона крыши, материал, используемый для покрытия кровли, ветровые нагрузки в конкретной местности и т.д. Чтобы работать было удобнее, целесообразно на мауэрлате заранее сделать пометки, обозначающие необходимое расстояние, и уже по ним устанавливать стропила;
  • для регулирования расстояния между стропилами в верхних точках рекомендуется временно устанавливать доску со специально нанесенной разметкой, аналогичной разметке на мауэрлате;
  • высота стропильных ног регулируется по предварительно натянутой между крайними парами бечевке, и в том случае, если стропила оказываются короче, чем нужно, то используют дополнительные деревянные прокладки;
  • при достаточно большом расстоянии между опорными стенами конструкция висячих стропил может быть недостаточно устойчивой, что обусловливает необходимость использования затяжки – горизонтально расположенного бруса;
  • при значительной ширине зданий затяжку, как правило, изготавливают путем стыкования между собой нескольких досок. Для надежного скрепления этих досок между собой используют гвозди, а со стропильными ногами они соединяются при помощи болтов или шпилек;
  • особое внимание при установке затяжек следует уделять контролю расстояния между ними, которое должно соотноситься с расстоянием между стропильными ногами. Контролировать можно при помощи специальных дощечек небольшой ширины с нанесенной на них разметкой, соответствующей разметке на мауэрлате;
  • конек каждой стропильной пары также целесообразно соединить с ее затяжкой, что придаст конструкции дополнительную жесткость и предотвратит ее деформацию под собственным весом.

Если изготавливаются висячие стропила своими руками, то вначале их можно скреплять с мауэрлатом, используя обычные гвозди. Однако после того, как сборка будет завершена, желательно места соединения дополнительно укрепить при помощи полосок из тонкой стали, называемых шинками. Этими стальными полосками оборачивают стропильные ноги, а затем через них в мауэрлат вбивают гвозди или вкручивают шурупы на глубину около 30 миллиметров. Благодаря такому креплению существенно снижается риск повреждения кровли при сильных порывах ветра.


Устройство стропильной системы дома из газобетона, советы специалистов:

Устройство свеса крыши


Проектируя висячие стропила расчет следует проводить с учетом карнизного свеса, в противном случае придется осуществлять наращивание стропил по длине. Совсем без свеса обойтись нельзя, поскольку эта деталь кровли обеспечивает отвод стекающей воды на определенное расстояние от стен, предотвращая их чрезмерное намокание, появление плесени и грибка, гниение. Традиционно рекомендуется оставлять свес длиной от сорока до шестидесяти сантиметров, однако в некоторых случаях он может достигать метровой длины. Большой свес также обеспечивает защиту от сильного ветра, снижая вероятность срыва кровли при его сильных порывах.


Как было сказано выше, если размеры стропильных ног недостаточны для устройства карнизного свеса, то необходимо позаботиться об их удлинении при помощи досок необходимой длины.


Стоит отметить, что иногда это может оказаться даже более целесообразным и экономически выгодным вариантом, чем использование более длинных цельных брусьев для стропил, поскольку:

  • работать с конструкционными элементами меньшей длины значительно удобнее;
  • стоимость более длинного бруса выше;
  • в случае возникновения необходимости ремонта свеса дополнительная доска может быть легко заменена на новую. Если же используются цельные брусья, то на ремонт придется затратить намного больше времени и средств.


Таким образом, висячая стропильная система представляет собой несущую кровельную конструкцию, применяемую при возведении зданий без внутренних опор. Соблюдая основные правила проектирования и монтажа, можно быть абсолютно уверенным в надежности и долговечности такой конструкции.

Висячие стропила — конструкция и узлы крыши

Содержание

  • Виды стропильных систем
  • Основные узлы висячей стропильной системы
  • Особенности конструкции висячих стропил
    • Треугольная шарнирная арка
    • Арка шарнирная с бабкой
    • Арка шарнирная с приподнятой затяжкой
    • Арка шарнирная с ригелем
    • Арка с подвеской и подкосами
  • Способы крепления стропильных ног
    • Двойным зубом
    • Болтом и хомутом
  • Принципы расчета
  • Монтаж висячих стропил

Приветствую вас, друзья! В сегодняшней статье мы подробно рассмотрим все аспекты, касающиеся висячих стропил. Они являются основными составляющими элементами кровли, вместе с которыми формируют каркас замкнутого типа, который обладает высокой прочностью и устойчивостью к воздействию осадков и ветровой нагрузки.

Но прежде чем мы начнем, я кратко хотел бы остановлюсь на видах стропил, которые бывают двух видов – наслонные и висячие – и особенностями их применения.

Виды стропильных систем

Различаются между собой наслонные и висячие стропильные системы способом передачи весовой нагрузки от крыши дома на его стены:

  • Для строения, в конструкции которого не предусмотрены внутренние несущие перегородки, стропильные балки опираются только на внешние стены – такие стропила называются висячими. В этом типе сооружений всегда применяется затяжка, которая объединяет ноги балок, что позволяет существенно снизить распирающую нагрузку от стропил.
  • В случае, если здание обладает внутренними несущими стенами или промежуточными опорами, в конструкции таких сооружений используются наслонные стропила. Эти сооружения, в отличие от висячих элементов, характеризуются простотой в изготовлении и применении, а также меньшим количеством используемого материала. Однако, для их применения потребуется возведение дополнительных перегородок и опорных узлов внутри строения.

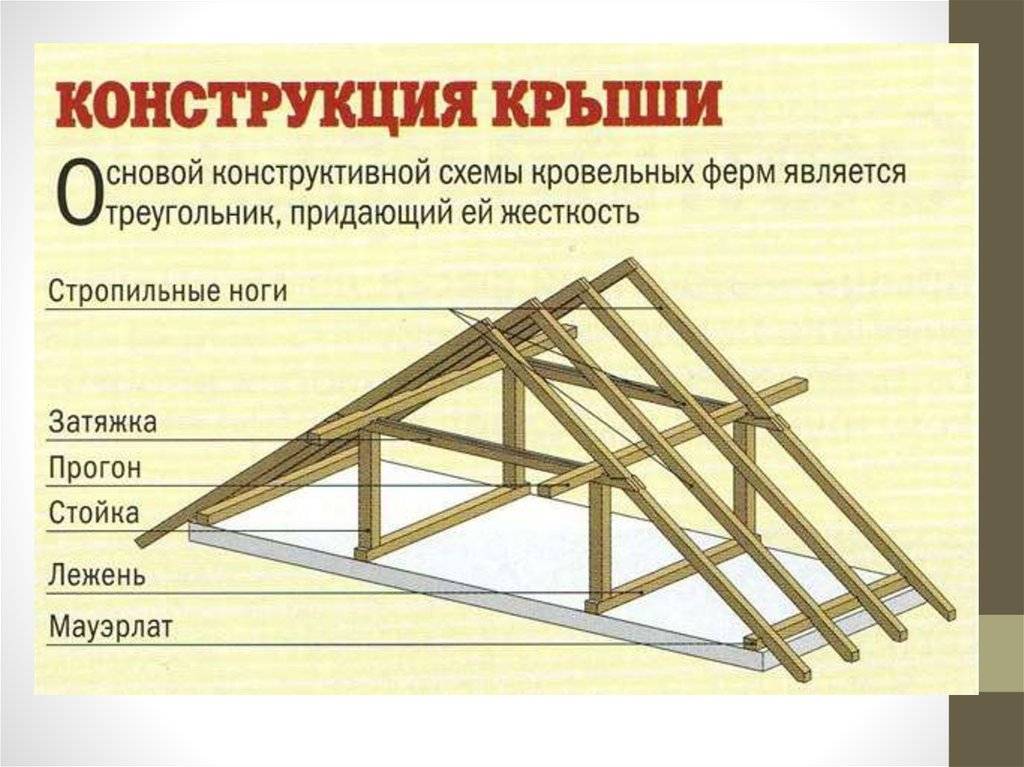

Основные узлы висячей стропильной системы

Висячая стропильная система состоит из следующих элементов:

  • Стропильные ноги. Это опорные брусья, в задачу которых входит формирование двускатной крыши. Они изготавливаются из досок или брусков, имеющих следующие размеры: 50х150 либо 100х150 миллиметров. Шаг установки варьируется в диапазоне от 0,6 до 1,2 метра, в зависимости от многих факторов.
  • Мауэрлат – представляет собой брус сечения 100х100 или 150х150 миллиметров. Он монтируется в верхней части несущих стен, в том месте, где на них будут опираться стропильные балки, и выступает в роли устройства по распределению веса кровли, передаваемого на стены и фундамент здания.
  • Затяжка – горизонтальная балка, которая осуществляет стягивание нижних участков стропильных ног. Данный элемент способствует компенсированию нагрузки на распирание, действующую на главные узлы кровли.
  • Подкосы и стойки – это подпорки, выполняющие функцию поддержания стропильных ног, дополнительно защищая их от воздействия нагрузки на изгиб. Они примыкают к верхним или нижним частям балок.
  • Прогон – является элементом, на которую опираются ноги стропил в верхней части крыши.
  • Обрешетка. Представляет собой обрезные доски или бруски, которые предназначены для передачи нагрузки от кровли на стропильные ноги.
  • Конек крыши. Это участок, в котором соединяются 2 ската крыши.

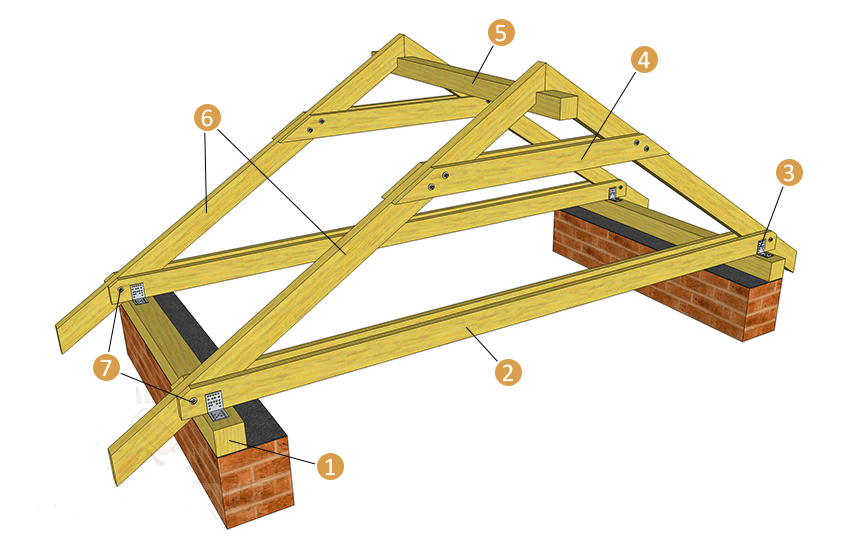

Основные элементы стропильной системы с висячими стропилами

Особенности конструкции висячих стропил

Крыша с висячими стропилами является наиболее простым вариантом фермы, обладающей треугольной формой. Она способна перекрывать пролёты длиной до 17 метров. В её состав входят две стропильные ноги, упирающиеся друг в друга и затяжка, которая их дополняет.

Такая система считается распорной и благодаря её особенностям, возникающее напряжение не передаётся на стены здания.

Всего существует пять видов конструкций, образованных висячими системами.

Треугольная шарнирная арка

Такая конфигурация имеет замкнутую треугольную форму, в которой стропильные балки работают на изгиб, а затяжка — на растяжение. Для того чтобы система правильно работала, высота конька должна быть не меньше 1/6 длины пролёта фермы. Эта конструкция пользуется большой популярностью при устройстве чердаков.

Арка шарнирная с бабкой

Эта конструкция основана на подвешивании бабки к арочному коньку. Система такого типа работает на растяжение, которое возникает от изгиба самой затяжки. В зависимости от характера и назначения конструкции, подвеска может изготавливаться из дерева либо металла. Затяжка может быть выполнена из отдельных компонентов, которые фиксируются на нижнем участке подвески при помощи болтовых соединений.

Арка шарнирная с приподнятой затяжкой

Данная конструкция является аналогом треугольной арки, но в отличие от последней, затяжка фиксируется не внизу стропильных ног, а вверху сооружения. Такая форма соединения весьма популярна при создании полноценных мансардных помещений. Крепление затяжки к стропильной ноге осуществляется посредством врубки полусковороднем и при помощи болтового соединения. Чем выше располагается затяжка, тем большее растягивающее усилие она воспринимает.

Арка шарнирная с ригелем

В этой конфигурации в качестве опорного узла выступает неподвижный элемент шарнирного типа. Крепление с мауэрлатом осуществляется за счёт опорного бруса или посредством врубки зубом. Сами распределительные балки необходимо жёстко закреплять к несущим стенам. При больших распорных нагрузках внизу конструкции может устанавливаться затяжка.

Арка с подвеской и подкосами

Этот тип является некоторым подобием трёхшарнирной арки с подвеской. В систему висячих стропил, конструкция которых претерпела небольшие изменения, были введены подкосы, избавившие сооружение от избыточного напряжения. Когда на подвеску воздействует растягивающее напряжение, происходит сжатие подкосов и арка приобретает жёсткую структуру.

Способы крепления стропильных ног

Соединение основных элементов висячих конструкций чаще всего осуществляется при помощи двух методов.

Двойным зубом

Способ используется в тех случаях, когда крыша является достаточно пологой и угол наклона скатов относительно горизонтальной поверхности составляет менее 35 градусов.

Применяться может двойной зуб как с шипом, так и без него. Для первого элемента в балке делаются два упора, в крайнем из которых вырезается шип, а в стропильной ноге устраивается соответствующее отверстие, подогнанное по размерам. Для правильной работы конструкции, геометрические размеры этих компонентов должны максимально совпадать.

Болтом и хомутом

Технология заключается в следующем: в стропильной ноге срезается торцовая часть, далее она устанавливается на балку в то место, где вырезана выемка и закрепляется болтом. Это соединение должно располагаться перпендикулярно верхней части стропильного элемента. В некоторых случаях может использоваться соединение с использованием хомута.

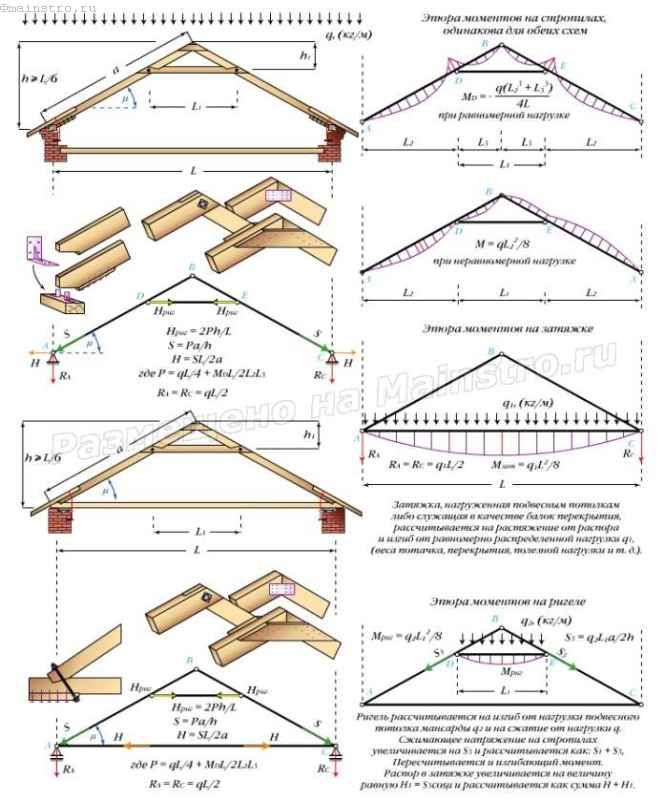

Принципы расчета

Для проведения грамотного расчёта стропильной конструкции необходимо руководствоваться следующими принципами:

  • Климатическими факторами, преобладающими в конкретном регионе – следует учесть такие моменты, как средний уровень осадков, выпадающих за год, а также снеговые и ветровые нагрузки;
  • Типом конструкции висячих стропил;
  • Значениями углов наклона, в соответствии с которыми будут установлены скаты;
  • Высотой стропильного треугольника;
  • Размерами и количеством карнизных свесов;
  • Расстояниями между стропилами;
  • Архитектурной формой строения;
  • Характеристиками материалов, которые предполагается использовать в конструкции крыши.

Стропильная система проектируется с учётом конструктивных особенностей будущего сооружения: в расчёт идёт не только длина пролёта фермы и размер сечения стропильных ног, но и характеристики таких важных деталей, как ригели, подкосы и бабки.

Монтаж висячих стропил

Для проведения работ по монтажу стропил потребуются следующие инструменты:

  • строительный уровень;
  • топор;
  • молоток;
  • нож;
  • карандаш;
  • отвесное приспособление;
  • рулетка;
  • ножовка.

В качестве примера рассмотрим монтаж треугольной трехшарнирной арки с приподнятой затяжкой, как одного из самых популярных вариантов, позволяющих сделать мансарду.

Для установки системы с висящими стропилами необходимо выполнить следующие шаги:

  • Осуществить подъём на перекрытие стропильного бруса;
  • Установить и соединить стропила в верхней части. Сделать это можно несколькими способами:
    • выполнив запил на обеих стропильных ногах (что увеличивает прочность всей конструкции), а соединение выполнить с помощью болта и гайки;
    • запилить стропила в стык, и соединить металлической пластиной или набив брусок;
  • Сделать разметку в месте опирания стропила на мауэрлат, после чего на стропильной ноге сделать выемку, позволяющую увеличить надежность опоры. Провести эту же операцию по формированию выемки на второй балке;
  • После того, как ферма подогнана по размерам, на ее основы нужно сделать шаблоны для левой и правой стропильной ноги – это позволит удобно подготовить новые фермы на земле, не занимаясь их подъемом наверх. В качестве основы для шаблона можно использовать фанеру;
  • Установить стропила на край кровли и зафиксировать к мауэрлату при помощи гвоздей;
  • Подготовить еще одну ферму, и смонтировать ее на противоположной стороне крыши. Между ними натягивается веревка, которая будет выступать в роли уровня для следующих стропильных ферм;
  • Установить горизонтальный брус (затяжку). Данный компонент используется для связывания стропильных ног и уменьшения распорных сил, передающихся от кровли на стены строения – чем выше она закреплена, там большие нагрузки на растяжение испытывает. Врубка затяжки в стропило выполняется полусковороднем, а крепление осуществляется с помощью болтов. Лучше если затяжка будет из цельного бруска, но при необходимости наращивания используются гвозди или болты;
  • Выполнить установку остальных ферм кровли в соответствии с разметкой.

Изначально, при формировании системы из висячих стропил, фиксация ног к мауэрлату выполняется с использованием гвоздей. После завершения сборки, данный участок рекомендуется укрепить:

  • специальными полосами (шинами), изготовленными из тонкой стали. Для этого стропильный брус оборачивают шиной, далее с обеих сторон в металлическую полосу забивают гвозди либо ввинчивают шурупы.
  • Металлическими уголками (крепление осуществляется на саморезы).

Используя перечисленные метод дополнительного крепления, можно значительно усилить конструкцию кровли и избежать её повреждений при различного рода нагрузках. В заключении рекомендую ознакомиться с подробным видео-гайдом по устройству двускатной кровли с использованием висячих стропил:

Если у вас появились вопросы по другим разновидностям конструкций висячих стропил – пишите об этом в комментариях, подробно разберем.

‘;
blockSettingArray[0][«setting_type»] = 6;
blockSettingArray[0][«elementPlace»] = 15;
blockSettingArray[1] = [];
blockSettingArray[1][«minSymbols»] = 0;
blockSettingArray[1][«minHeaders»] = 0;
blockSettingArray[1][«text»] = ‘

‘;
blockSettingArray[1][«setting_type»] = 6;
blockSettingArray[1][«elementPlace»] = 15;
var jsInputerLaunch = 15;

Поделиться с друзьями:

Размер гребневой доски | Объяснение требований норм и правил – Тренажер по строительным нормам

Требования к коньковым доскам

для жилых построек можно найти в разделе R802.3 Международного жилищного кодекса 2018 года. В этом разделе будет указано, какого размера должна быть коньковая доска и для каких целей она служит.

Когда требуется коньковая балка?

Международный Жилищный Кодекс охватывает нормативные требования к каркасу крыши. Предписывающие требования включают использование коньковой доски для соединения стропил на коньке. Когда используется коньковая доска, сборка крыши требует установки непрерывных связей поперек конструкции, чтобы предотвратить воздействие нагрузки крыши на стены, на которые опираются стропила.

Этими стяжками могут быть сами потолочные балки, или, если потолочные балки не предусмотрены, необходимо установить стропильные стяжки. Когда сборка крыши не связана непрерывными связями на концах стропил, тогда требуется коньковая балка.

Коньковая балка не подпадает под предписывающие требования правил. Когда требуется коньковая балка, она должна быть спроектирована инженером, чтобы выдерживать нагрузки на крышу.

Стропила, связи и коньковая доска действуют как ферма, но когда связи сняты, коньковая доска не может нести нагрузку на крышу сама по себе, поскольку она не считается несущим элементом конструкции. При отсутствии стяжек поперек конструкции распор стропил от сборки крыши может сместить опорные стены, на которые опирается система крыши.

Вот почему потребуется коньковая балка, чтобы выдерживать нагрузки крыши и не смещать стены. Опять же, коньковая балка должна быть спроектирована инженером, чтобы убедиться, что ее размер достаточен для поддержки нагрузок, которые она будет нести.

Коньковая доска и коньковая балка

Часто коньковую доску путают с коньковой балкой, поэтому очень важно понимать разницу между ними, поскольку они могут звучать одинаково, но все же очень разные по назначению. служить.

Обычно коньковая доска устанавливается между стропилами в верхней части кровельной системы в качестве основы для крепления гвоздями для соединения противоположных стропил и обеспечения элемента каркаса, на который могут опираться стропила.

Что касается коньковой балки, то она предназначена для восприятия нагрузок на крышу, включающих вес крыши и временную нагрузку, такую ​​как дождь или снег. Коньковая балка также должна быть достаточно прочной, чтобы выдерживать нагрузки, создаваемые стропилами, которые она несет, чтобы свести к минимуму прогиб.

Каков минимальный размер коньковой доски?

Когда используется коньковая доска, Раздел R802. 3 требует, чтобы коньковая доска имела номинальную толщину не менее 1 дюйма и глубину не менее края среза стропила, который она обслуживает.

На приведенном ниже рисунке показано это:

Как видно на рисунке, глубина коньковой доски должна быть не меньше глубины среза стропила, а не только фактической глубины стропила. Это связано с тем, что из-за наклона стропила глубина выреза больше фактической глубины стропила.

Ограничения коньковой доски

Как мы упоминали ранее, когда непрерывные связи не предусмотрены, вместо коньковой доски следует использовать коньковую балку для несущей нагрузки на крышу, однако есть еще один вариант, который стоит упомянуть, когда конек потребуется балка.

Часто это можно пропустить, потому что оно находится в другом разделе, R802.4.4 . В этом разделе говорится об опорах стропил и упоминаются коньковые доски, так как на них опираются стропила.

В нем говорится, что для кровельных конструкций с уклоном крыши менее 3:12 (уклон 25 %) вместо коньковой доски необходимо использовать коньковую балку. Это связано с тем, что крыши с малым уклоном приводят к очень высоким нагрузкам на нижний конец стропил, что приводит к большому доверию стропил к опорным стенам.

В связи с этим нормы требуют, чтобы элемент, который поддерживает эти стропила, в данном случае коньковая доска, был спроектирован как балка, чтобы противодействовать большим нагрузкам, приложенным к нижнему концу стропила, и адекватно поддерживать крышу в сборе. Как и раньше, коньковую балку должен проектировать инженер.

Таким образом, предписывающие положения для коньковых досок применяются к кровельным конструкциям с минимальным уклоном 3:12 (уклон 25 %), где кровельная конструкция связана поперек конструкции непрерывными стропильными связями или потолочными балками.

Чтобы узнать больше о требованиях к коньковой доске, обязательно ознакомьтесь с разделом R802.3 Международного жилищного кодекса (IRC) 2018 года.

* Справочный источник – Международный жилой кодекс 2018 г. [Купить на Амазоне]

Размер коньковой доски с маркировкой, сравнение коньковой доски с коньковой балкой

Свод правил Калифорнии, раздел 8, раздел 1716.2. Деревянная и легкая стальная рама, жилая / легкая коммерческая.

Перейти к основному содержанию

Эта информация предоставляется бесплатно Департаментом производственных отношений.
со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для
удобства пользователя, и не делается никаких заявлений или гарантий, что информация
является текущим или точным. Полный отказ от ответственности см. на странице https://www.dir.ca.gov/od_pub/disclaimer.html.

Подраздел 4. Приказы о безопасности строительства

Статья 29. Монтаж и строительство

Вернуться к индексу
Новый запрос


(а) Сфера применения и применение.

Настоящий раздел распространяется на работы, непосредственно связанные с каркасом новостроек.
или сооружений, использующих операции, методы и процедуры, связанные с жилыми домами.
каркасные работы, т. е. балки или фермы, опирающиеся на каркасные стены.

(б) Определения.

(1) Нижняя пластина. Нижний горизонтальный элемент каркасной стены. Иногда называется
подошва.

(2) Карнизы. Нижний край скатной крыши.

(3) Лицевая панель. Наружная обшивка по периметру крыши.

(4) Балка. Одна из серии параллельных балок, используемых для создания несущей конструкции.
система для настила пола или плоской крыши, на которую крепится обшивка.

(5) Номинальный размер. Для целей настоящего раздела обозначение товарного размера
стандартной ширины и глубины из стандартного пиломатериала и клееного бруса
оценки; больше стандартного фактического размера нетто готового, выделанного пиломатериала.
Приблизительный приблизительный размер, присвоенный куску материала для удобства.
в отношении произведения, например 2 x 4.

(6) Стропила. Один из ряда конструктивных элементов крыши, предназначенных для поддержки
нагрузки на крышу. Элемент каркаса, который проходит вверх и вниз по скату скатной крыши.
Балки, которые наклоняются от конька крыши к карнизу и составляют основную часть
тело каркаса крыши. Стропила плоской крыши иногда называют
лаги крыши.

(7) Работы по каркасу жилых домов. Для целей настоящего раздела жилые
К каркасным работам относятся: установка лаг пола, обшивка пола, планировка
и монтаж стен, навешивание и прибивание гвоздей из панелей сдвига, установка и крепление
кровельные фермы и стропила, монтаж стартовой доски, обшивки крыши и фасции
доска; установка окон, сайдинг и наружная отделка.

(8) Уклон крыши. Для целей настоящего раздела угол наклона крыши
поверхности, заданной как отношение вертикального подъема к горизонтальному пробегу. Крыша 7:12
имеет 7 футов вертикального подъема для 12 футов горизонтального хода.

(9) Обшивка. Покрытие конструкционной панели крепится к стойкам, лагам пола,
и/или стропила/фермы.

(10) Защитные кожухи. 2-дюймовая номинальная планка, в центрах не превышающая 4 фута, надежно
крепится к обшивке крыши для обеспечения опоры на наклонной крыше.

(11) Стартовая плата. Материал обшивки дощатый, укладываемый на карниз и фронтон
заканчивается в плоскости обшивки и виден снизу.

(12) Стад. Вертикальный элемент каркаса в стенах и перегородках, также называемый
в качестве настенной стойки, прикрепленной к горизонтальной опорной плите внизу и верхней плите
выше.

(13) Верхняя пластина. Верхний горизонтальный элемент каркасной стены, поддерживающий балки перекрытия,
стропила или другие элементы конструкции.

(14) Ферма. Сборный конструкционный элемент крыши, состоящий из треугольных связей
(стенки фермы) между потолочной балкой (нижний пояс) и стропилом крыши (верхний
хорда) обычно устанавливается параллельно другим фермам для создания опорной конструкции
система для кровли, после которой крепится обрешётка. Нижний пояс часто служит
в качестве потолочной балки. Каждый элемент обычно подвергается только продольному напряжению,
либо растяжение, либо сжатие.

(15) Опорная пластина фермы. Временная опорная конструкция, возведенная около середины пролета
площади с большим открытым пролетом, например, гаража, для поддержки ферм во время
монтаж.

(c) Возведение стен.

(1) Прежде чем вручную поднимать каркасные стены высотой 15 футов и более, временно
ограничители, такие как планки на системе фундамента/пола или ремни на стене
нижняя пластина должна быть установлена ​​для предотвращения непреднамеренного горизонтального скольжения или подъема
нижней плиты каркасной стены.

(2) Только анкерные болты не должны использоваться для блокировки или крепления при подъеме.
каркасные стены высотой 15 футов и более.

(d) Стабилизация конструкций.

Работники не должны работать или ходить по верхним плитам, балкам, стропилам, фермам,
балки или другие конструктивные элементы, пока они не будут надежно закреплены и поддержаны.

(e) Работа с верхней плитой, балками и каркасом конструкции крыши.

(1) Когда сотрудники ходят/работают на верхних плитах, балках, стропилах, фермах,
балки или другие подобные конструктивные элементы на высоте более 15 футов над уровнем земли
или уровнем пола ниже, защита от падения должна быть обеспечена лесами, ограждениями,
системой индивидуальной защиты от падения с высоты или другими средствами, предусмотренными статьей CSO.
24, Защита от падения.

Исключения: (A) Когда сотрудники ходят/работают на надежно закрепленных балках,
стропила или стропильные фермы с межосевым расстоянием не более 24 дюймов и более
чем 6 футов от незащищенной стороны или края, они должны считаться защищенными
от падений между балками, стропилами или стропильными фермами.


(B) При установке лаг пола сотрудники должны быть защищены от
падает на высоту до 15 футов включительно над уровнем окружающего грунта или пола
внизу при стоянии или работе с балками, лежащими на боку сверху
пластина на центральном расстоянии не более 24 дюймов при ходьбе/работе внутри
24 дюйма верхней пластины или другой несущей конструкции.

(2) Опорная пластина фермы. Где во время установки используется опорная плита фермы
ферм, он должен быть построен из досок 2×6, уложенных горизонтально, закрепленных линейно
к доске 2×6, уложенной на ребро, опирающейся на деревянные элементы (ножки) 2×4, расположенные на расстоянии
более 6 футов по центру и прикреплены к диагональным распоркам, надлежащим образом закрепленным
чтобы выдержать предполагаемую нагрузку. Все размеры материала являются минимальными и номинальными.

(f) Работы на полах и других пешеходных/рабочих поверхностях. При работе с полами
и другие прогулочные/рабочие поверхности, которые впоследствии будут ограждены рамным экстерьером
стены, работники, непосредственно занимающиеся планировкой и возведением каркасных
каркасные стены должны быть защищены от падения стандартными ограждениями, как указано
в Разделе 1620 вокруг всех незащищенных сторон или краев или другими предписанными способами
в соответствии со статьей 24 CSO, Защита от падения, когда пол или пешеходная/рабочая поверхность
находится более чем на 15 футов выше окружающего грунта или уровня пола ниже.

(g) Работа над стартовой доской, обшивкой крыши и лицевой панелью.

(1) При установке стартовой доски, обшивки крыши и облицовочной доски сотрудники
должны быть защищены от падения строительными лесами, ограждениями, средствами индивидуальной защиты от падения с высоты.
системы или другие средства, предусмотренные Статьей 24 CSO, Защита от падения, следующим образом:

(A) Для сооружений высотой более одного этажа, где высота падения превышает
15 футов над окружающим грунтом или уровнем пола ниже, или

(B) При работе на крышах с уклоном более 7:12.


ИСКЛЮЧЕНИЕ к пункту (g)(1)(B): Для крыш с уклоном до 12:12 можно использовать защитные ограждения.
в качестве защиты от падения до 15 футов включительно, если измерять от карниза до
окружающий уровень или уровень пола ниже.

(2) Работники, работающие внутри торцевой фермы или стропила, считаются
защищены от падений в местах, где была установлена ​​и закреплена торцевая ферма
чтобы выдержать боковую силу в 200 фунтов, и работник устанавливает фасцию
или стартовая доска, работающая изнутри торцевой фермы или стропила.

(3) Когда работа должна выполняться за пределами торцевой фермы или стропила, работник
должны быть защищены от падения с помощью строительных лесов или средств индивидуальной защиты от падения с высоты.
система или другие средства, предусмотренные Статьей 24 CSO.


ИСКЛЮЧЕНИЕ к пункту (g)(3): Работа кратковременная и с ограниченным воздействием.
и опасности, связанные с монтажом и установкой необходимых предохранительных устройств.
равны или превышают опасности, связанные с фактической конструкцией, эти положения
может быть временно приостановлено, если работа выполняется квалифицированным лицом.

(з) Установка Windows. Проемы в стенах должны быть ограждены в соответствии с требованиями раздела
1632. Ограждение может быть снято непосредственно перед установкой
компоненты окна, если для установки необходимо снять ограждение
окно(я).

(i) Леса.

(1) Если используются леса, они должны быть сконструированы в соответствии со всеми
применимые требования Статей 21 и 22 CSO (Подмости).

(2) Там, где леса установлены параллельно и рядом с каркасной конструкцией.
стены, внутренние перила могут быть опущены для установки балок, стропил или
фермы, если платформа лесов находится на расстоянии 15 футов или менее от внутреннего пола
уровнем ниже, а верхняя плита выше соседней рабочей платформы.

(3) Когда в качестве платформы для защиты кромок используются леса:

(A) Платформа не должна быть ниже верхней плиты более чем на 2 фута по вертикали,
и должны быть полностью обшиты досками.

(B) Расстояние между внутренним краем платформы и зданием или
стена конструкции не должна быть больше 16 дюймов.

(4) Дополнительные положения, когда в качестве защиты краев используются леса с металлическим каркасом
платформа:

(A) Нижняя доска размером 2 x 6 или больше должна быть закреплена параллельно краю
к внешней рейке.

(B) Леса должны быть закреплены на растяжение и сжатие к конструкции в
или в верхней части лесов на каждом конце и на каждом другом шпангоуте, чтобы не
превышают 20-футовые интервалы.

(C) Ограждения должны выступать не менее чем на 42 дюйма по вертикали над
карнизы, если внешний край платформы выступает менее чем на 12 дюймов по горизонтали
за карнизом.

(к) Обучение:

Работники, подвергающиеся опасности падения, должны быть обучены в соответствии с требованиями
Разделов 1509 и 3203, чтобы признать опасность падения, связанную с возведением
и строительные работы, которые они будут выполнять, и должны быть обучены
процедуры, которые необходимо соблюдать, чтобы свести к минимуму эти опасности. Такое обучение
должны быть задокументированы в соответствии с Разделом 3203.

ПРИМЕЧАНИЕ

Цитируемый орган: статья 142.3 Трудового кодекса. Ссылка: Статья 142.3, Трудовые отношения.
Код.

ИСТОРИЯ

1. Новый раздел, поданный 5-1-2002; оперативный 5-1-2002. Отправлено в OAL для печати
только в соответствии с разделом 142.3(а)(3) Трудового кодекса (Реестр 2002 г., № 18).

2.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
