Устройство кровли из панелей сэндвич: Требования к монтажу кровельных сэндвич-панелей

уклон крыши, устройство, технология монтажа узлов и кровли своими руками – фото и видео

Крыша здания подвергается весьма серьезным нагрузкам, а поэтому и требования к кровельным материалам достаточно высокие. Конструкция должна, с одной стороны, обеспечивать теплоизоляцию дома, особенно если это жилое строение, защищать от действия погодных факторов, а с другой – выдерживать нагрузки – механические и связанные с климатическими условиями.

Процесс монтажа

Кровля из сэндвич панелей полностью соответствует заданным условиям, и при этом предоставляет дополнительные преимущества.

Кровельные сэндвич панели

Изделие состоит, как правило, из трех основных слоев: двух внешних – ПВХ, металл, магнезитовая плита, и слоя утеплителя между ними. В зависимости от назначения здания и условий его эксплуатации применяются различные сэндвич панели.

Для крыши дома рекомендуется выбирать плиты с металлическим верхним слоем, так как он обеспечивает высокую прочность и стойкость к действию влаги, ультрафиолета и ветра. Используется сталь с цинковым, алюцинковым и полимерным покрытием, защищающим металл от коррозии.

Схема соединения

В качестве теплоизолятора могут применяться различные материалы.

• Минеральная вата – базальтовая или стеклянная. Такой наполнитель отличается высокими тепло- и звукоизоляционными свойствами, совершенно негорюч, но довольно тяжел. Стеклянный обладает более высокой прочностью, благодаря большей длине волокна и очень стоек к действию влаги. Монтаж кровли из сэндвич панелей с базальтовым наполнителем нельзя проводить в дождливую или сырую погоду.

• Пенополистирол – куда более устойчив к действию влаги при сравнительно одинаковых теплоизоляционных свойствах. При строительстве частных домов, как правило, выбирается полимерный утеплитель, так как изделие в этом случае обладает меньшим весом.
• Пенополиуретан – лучший теплоизолятор среди наполнителей плит. Но также как и пенополистирол, нестоек к горению и деформируется под действием высоких температур. Для устройства крыши следует выбирать специальные марки – самозатухающий полимер, не поддерживающий горение.

Размеры плит довольно сильно колеблются. Ширина листа составляет, как правило,1м, толщина – от 40 до 150 мм, длина полотна может изменяться от 2 до 6 м и более. На фото приведен образец продукции.

Устройство кровли из сэндвич панелей

Конструкция относится к категории каркасных и в первом приближении порядок действий выглядит как сооружение несущего металлического, как правило, каркаса, обшивка сэндвич панелями и устройство других узлов – конька, водостока и тому подобное. Монтаж системы характеризуется определенными особенностями, вполне выполнимыми своими руками. На фото – конструкция из SIP-панелей.

• Первое требование – уклон кровли из сэндвич панелей: при установке на скат одного полотна и отсутствии дополнительных элементов параметр допускается не менее 5 градусов. Если предусматривается соединение сэндвич панелей, то уклон должен составлять больше 7 градусов.

• Второе – не допускается коррозии на металлическом несущем каркасе или поражений на деревянной. При обнаружении таковых следует немедленно заменить поврежденные элементы.
• Все узлы и элементы – прогоны, стойки, стропила, балки должны быть строго сбалансированы по вертикали и горизонтали, и полностью соответствовать требованиям проекта. Перекосы недопустимы.
• Стропильная система должна быть гидроизолирована. При сооружении кровли из сэндвич панелей нужно помнить, что этот материал не способствует циркуляции воздуха и конденсирует влагу, а поэтому помещения должны очень хорошо вентилироваться.

• Подъем панелей осуществляется с помощью подъемников с вакуумными присосками или струбциной с резиновыми или войлочными прокладками. Поднимать необходимо по одной плите, так как материал легкий и имеет большую парусность. Нельзя допускать его накапливания. При подъеме необходимо учитывать уклон крыши.
• Не следует снимать с изделий упаковочный материал, перед креплением удаляется только часть в месте соединения. На кровле из сендвич панелей узлы монтируются после настила полотна, а поэтому остальная упаковка убирается только после монтажа всех соединительных элементов.

Кровля из сэндвич панелей: порядок действий

1. Первая панель укладывается таким образом, чтобы ее можно было закрепить к прогону или стропилу, ближайшему к коньку. Крепление своими руками осуществляется саморезами с уплотнительными шайбами. Саморез должен устанавливаться точно под 90 градусов, уклон недопустим. Количество крепежа зависит от длины полотна и требований проекта.
2. Следующие элементы размещаются с учетом уклона и соединяются пазо-гребневым методом, крепление осуществляется только к прогонам.
3. Перед стыковкой на места соединения следует наносить силиконовый герметик –нейтральный или щелочной. Рекомендуется размещать уплотнительный материал в стыке для улучшения герметизации. При использовании плит с минеральным наполнителем, эта процедура является обязательной.
4. При фиксации крайних панелей используется большее число саморезов.

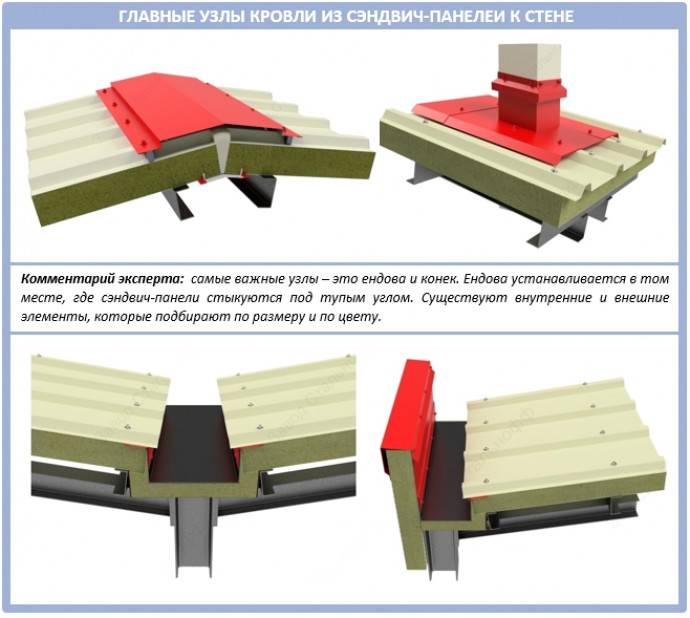

После окончания настила осуществляется монтаж узлов – конька и водостоков. Строение конька заметно отличается от конструкции от обычного варианта.

1. На первом этапе монтажа узла устанавливается внутренняя планка, а все полученное пространство между кровельными полотнами заполняется монтажной пеной, как это показано на фото. Если наполнитель – минвата, то в стыках размещается этот же теплоизолятор. После высыхания пена удаляется.
2. Размещаются полиуретановые профилированные прокладки, а затем к гребням SIP-панелей фиксируется приконьковая планка.
3. Сверху вновь закрепляется полиуретановая прокладка на клейкой основе, а затем устанавливается финишная коньковая планка.
4. После окончания монтажа удаляется упаковочный материал.

Сэндвич панели для кровли крыши

Хотите жить под надежной и прочной крышей, но не желаете тратить недели и месяцы на обустройство сложного кровельного сэндвича — выбирайте кровельные сэндвич панели из оцинкованного железа. Вы получаете практически готовую крышу. Ее установка не займет много времени, в отличии от многослойной крыши.

Профлист, гидро- и пароизоляция, утеплитель и обрешетка заменяются на готовые сэндвич панели для кровли. Это очень упрощает строительство крыши и экономит ваши деньги при одинаковых коэффициентах теплопроводности.

Конечно, вместе с достоинствами, есть и недостатки, такие как: не поменять отдельную панель при повреждении, «точка росы» разрушает минеральную вату при колебаниях температуры и некоторые другие (читайте ниже).

Сэндвич панель кровельная — готовое решение для скатной крыши

Если делать классический кровельный пирог, то это масса слоев: 2 уровня обрешетки, паро и гидроизоляция, утеплитель, кровельное покрытие. Сэндвич-панель исключает большую часть этой конструкции и тем упрощает монтаж кровли. При выборе панелей крыши необходимо исходить из их надежности и энергоэффективности. И в первую очередь, эти качества присущи сэндвич-панелям для крыши здания. Применение кровельных сэндвич панелей — это возможность провести монтаж кровли в минимальные сроки и без использования сложного оборудования.

Сделать заказ

(495) 640-89-32

Рисунок ниже позволяет подсчитать, сколько же экономит покупатель при выборе сэндвич кровли. И дело не только в деньгах, но и во времени. Вам не придется отдельно монтировать каждый слой пирога. Достаточно точно и правильно состыковать отдельные элементы.

Описание сэндвича для крыши

Крыша из кровельных панелей отличается простотой в сочетании с практичностью. Выступающие над плоской поверхностью грани придают конструкции дополнительную жесткость. Для соединения отдельных элементов сэндвич кровли между собой используется специальный замковый механизм. Швы получаются максимально герметичными. Вода ни при каких обстоятельствах не проникнет в дом. Ни через год, ни через десять не придется решать проблему гидроизоляции.

Радует покупателей и обширная цветовая гамма изделий. Всегда есть возможность подобрать кровлю в тон фасаду. Отсутствуют и сезонные ограничения. Монтаж можно выполнять в любое время года. В составе нет компонентов, негативно воздействующих на человека. Даже при нагреве от прямых солнечных лучей кровля не станет источником головной боли или загрязнения воздуха.

Не доставляет проблем и транспортировка панелей. Листы имеют небольшой вес. Не приходится нанимать спецтранспорт. Готовая кровля защищает не только от осадков, но и обеспечивает дополнительную звукоизоляцию. Отсутствуют ограничения по климатическим зонам. Не меняется при этом и срок эксплуатации.

Преимущества сэндвич панелей для кровли

1. Одна конструкция обеспечивает тепло- и пароизоляцию. Наружные поверхности имеют привлекательный внешний вид. Им не требуется дополнительное декорирование. Не нужно регулярно красить крышу, т.к. окраска производится стойкими порошковыми красками. Все остальное уже предусмотрено.
2. Покупатель получает готовый кровельный сэндвич. Не приходится покупать нужные материалы по отдельности, думать о толщине слоя утеплителя.
3. Не приходится укреплять фундамент и несущие стены. Минимизируется риск трещин, незапланированной просадки.
4. Обширная цветовая гамма. Можно подобрать цвет для дома в любом стиле. Можно остановить внимание на точном сочетании цветов или выбрать контрастное.
5. Сэндвич крыша устойчива к нагреву, огню. В составе нет вредных для человека компонентов. Крыша не сгорит даже при непосредственном воздействии пламени.
6. Несущая способность значительно выше, чем у аналогов.
7. Благодаря замковой технологии швы получаются предельно тонкими. Отсутствуют мостики холода, повышается звукоизоляция.
8. Квадратный метр конструкции весит до 40 кг. Не требуется спецтехника для подъема панелей на крышу. Все работы можно провести вручную.
9. В составе нет вредных для человека летучих веществ, формальдегидов.

Сделать заказ

(495) 640-89-32

Недостатки кровельных сендвич-панелей

1. В северных регионах профессионалы стараются не применять сэндвич-панели для обустройства крыши. Причина — значительные перепады температур по сезонам, создающие внутренние напряжения в панелях.
2. Нагрев и охлаждение приводят к тому, что отдельные элементы периодически сжимаются и расширяются. Данный процесс естественен для металла, но его нужно учитывать в процессе монтажа, чтобы система оставалась в первоначальном виде долгие годы.
3. Еще один важный момент касается минеральной ваты. Она начинает разрушаться при многократном прохождении через «точку замерзания воды». Как следствие, ухудшаются эксплуатационные качества всей конструкции. Не стоит забывать и о том, что минеральная вата со временем стареет, ухудшается устойчивость к огню.
4. К тому же ремонтопригодность подобных панелей находится под большим вопросом. Для замены одного элемента придется демонтировать весь «пирог», что приводит к значительным расходам.

Структура панелей нашего производства

Отличительная особенность разных модификаций сэндвич-панелей — покрытие. От того, насколько оно качественное, зависит срок эксплуатации изделия. Именно финишное покрытие испытывает основную нагрузку от перепадов температур, осадков. По нему ходят рабочие в процессе ремонта или уборки снега.

Кровельный сэндвич включает в себя наружные слои из оцинкованного профлиста с дополнительным полимерным покрытием и внутренние – пенополистирол или иной материал в качестве утеплителя.

Использование в процессе производства только качественных материалов позволяет предлагать покупателям только качественные кровельные элементы, устойчивые ко всем внешним воздействиям, в том числе механическим нагрузкам.

Сделать заказ

(495) 640-89-32

Какие используют сэндвичи для крыши

В России покупателям чаще всего предлагаются модификации с облицовкой из стального холодного проката толщиной 0,4-0,7 мм. Для защиты от коррозии применяется горячее цинкование (25-50 мкм). Для придания декоративных качеств все наружные поверхности окрашиваются в заводских условиях. Толщина полимерного слоя 25-200 мкм.

Для соединения отдельных плит между собой применяются замковые механизмы ROOF LOCK и Z-LOCK.

Какие утеплители применяются в сэндвич крыше:

• преимущество отдается базальтовой минвате. Чтобы снизить усадку, волокна при монтаже располагают вертикально. Плотность готового изделия находится на уровне 90-140 кг/м2, коэффициент теплопроводности — 0,043 Вт/м2. Но нужно помнить, что минвата весит больше, чем иные модификации утеплителя;
• стекловата. Легче минеральной ваты, теплопроводность ниже на 10%. Рекомендованная эксплуатационная температура для панелей со стекловатой – не ниже -400С;
• если речь идет о перекрытии легкой постройки без мощного основания, можно обратить внимание на пенополистирол в качестве утеплителя. Его теплопроводность не превышает 0,0022 Вт/м2;
• если хотите получить качественную защиту от огня и воспламенения, можно обратить внимание на пенополиизоцианурат. Его считают улучшенной модификацией стекловаты.

Благодаря трапециевидной форме сэндвич кровля выдержит даже давление снега, повышенную нагрузку от ветра. Для полноценной защиты кровли от внешнего негативного воздействия вы можете приобрести в нашей компании подходящую по размерам и характеристикам водосточную систему.

Сфера применения утепленных панелей крыши

Сэндвич кровлю с утеплителем из минваты в соответствии со строительными нормативами можно использовать для перекрытия любых зданий и сооружений. Это относится и к жилым домам, и к промышленным цехам, и к торговым центрам.

Благодаря особой конструкции, наличию базальтового наполнителя улучшаются теплотехнические характеристики объектов. Монтаж занимает минимальное время, а декоративные свойства сэндвич-панелей для кровли не имеют равных среди конкурентов. Не приходится каждую весну прокрашивать детали. На поверхности, если соблюдены правила монтажа, не будет ржавчины.
