Устройство обрешетки под металлочерепицу: правильный шаг и расчет количества

расчет шага, монтаж в видео инструкции

• Как определить расстояние между обрешеткой, ее шаг: основные правила

• Как выполнить расчет

Металлочерепица на сегодня – это самый популярный материал для металлической кровли. Для ее установки, в частности, требуется точное соблюдение правил, по которым формируется обрешетка – основа из дерева для устройства крыши. Поэтому считается одним из краеугольных процессов устройства всей кровли.

Обрешетка для металлочерепицы практически становится носителем непосредственной нагрузки от материала для кровли, которую она равномерно через стропильные ноги передает на все важные несущие конструкции дома.

Обрешетка крыши под металлочерепицу: основные характеристики ↑

При ее устройстве используют материалы типа доски, бруса и фанеры, которые располагают под прямым углом к уже оборудованным стропилам.

Обрешетка для металлочерепицы бывает двух типов – разряженной и сплошной. При этом оборудовать ее можно в один и два слоя.

Однослойная
Конструкция основы собирается на стропилах горизонтально, а бруски, соответственно, параллельно коньку.

Двухслойная
Обрешеточный настил кладется в два слоя, при этом второй представляет собой диагональный ряд из брусьев.

Прежде чем начать устройство обрешетки под металлочерепицу должен быть вычислены ее шаг и какой должна быть толщина материала.

Чтобы избежать слабого крепления кровельного материала к основе, нестыковки и других дефектов покрытия, для нее используется строганная калиброванная доска.

При устройстве обрешеточного настила строго запрещено использование необрезанных или наполовину обрезанных досок, поскольку при укладке металлочерепицы приходится ходить по конструкции, а дощатые отрезы с повреждениями могут просто не выдержать веса человека.

Какие пиломатериалы выбрать под размер обрешетки ↑

Чаще всего в качестве деталей обрешеточного настила в этом случае применяют три типа материала.

Обрезная доска для обрешетки крыши двух размеров 24(25) или 32х100 мм:

• первый вариант – самый популярный, можно сказать, универсальный, т. к. подходит к любому типу кровли;
• второй – используют под металлочерепицу.

Брусья 50х50 мм или 40х60 мм в основном применяют для покрытий крыши, шаг стропил которых достаточно большой – от 1 м.

Как определить расстояние между обрешеткой, ее шаг: основные правила ↑

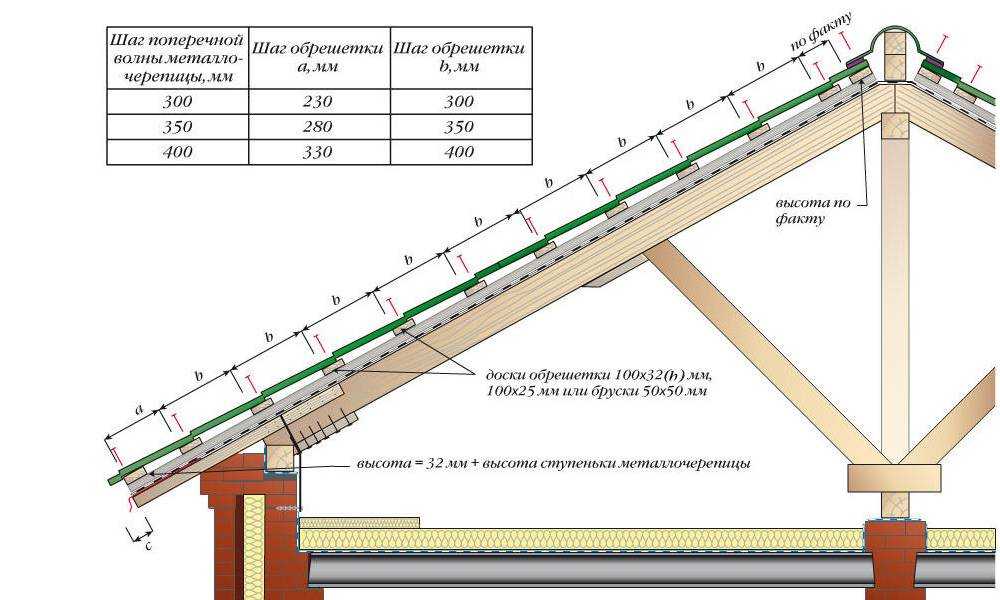

Этот параметр зависит от конкретного типа профиля по длине листа данного материала для кровли. Тем не менее существуют общие установки, касающиеся определения шага, с которым устанавливают основу.

Первые два доски имеют меньший шаг, чем элементы брусьев. Кстати, это относится не только к свесам карнизов, но и к ребрам скатов и конькам.

Можно проверить, насколько правильно рассчитано расстояние между ними. Для этого параллельно друг другу на земле раскладывают два отреза из доски и накладывают на них элементы черепицы. Если выступ для стока воды будет большой, то она станет выливаться через желоб. В случае маленького – ветер будет задувать воду между желобом и лобовой доской.

Правильная обрешетка под металлочерепицу выполняется с учетом:

• уклона ската кровли,
• расстояния от ее выступа до крайних брусков основы,
• присутствия водосточной трубы,
• волны листа кровельного материала.

Некоторые особенности – как сделать обрешетку ↑

Монтаж обрешетки под металлочерепицу начинается с оформления карнизного свеса, прямая линия которого и станет основой для последующих шагов по монтажу обрешеточного настила. Стропильный шаг для нее изменяется в пределах 6–9 см.

Первый элемент не должен выходить за пределы карниза. При этом необходимо восполнить разницу уровней точек опоры последующих черепичных модулей. Для этого первую делают толще на пару сантиметров.

После 3–4 рядов досок, последующие для удобства укладывают на скат. Элементы настила, расположенные в одном ряду, соединяют на стропилах.

Соединение внахлест категорически запрещено. Чтобы придать всей конструкции жесткость, их необходимо крепить на одном стропиле.

Расстояние от первой доски до карниза должно составлять минимум 5 см, а между другими – в 6–8 раз больше.

Если с крыши должен быть обустроен водосток, то кронштейны для него необходимо установить заранее, до крепления желобов. То же касается и карнизной планки, которую устанавливают до монтажа материала для кровли.

В случае утепленной кровли возникает необходимость в использовании антиконденсатной пленки. Она предназначена для защиты покрытия от ветра и влаги. Пленка обеспечивает чердаку тепло и вентиляцию для стропил и основы.

Над основой может быть расположена ветровая доска (3,5–5,5 см). На заключительном этапе устанавливают коньковую планку, надежно закрепив дополнительными элементами (3х10 см).

В некоторых местах, например, примыкания труб, мансардных окон, ендовы и т. д. выполняют сплошной настил. В отличие от разряженной, где расстояние между брусьями 3-5 см, в случае сплошной – величина зазора составит всего 1–2 см. Для предотвращения скопления конденсата под кровлей рекомендуется использовать также вентиляционную пленку.

Как выполнить расчет ↑

Чтобы рассчитать пиломатериалы по готовой системе стропил, проводят точный замер. При помощи рулетки измеряют длину и высоту каждого ската. В расчеты добавляют также расходы: на выпуск основания за карниз, лобовые доски и т. д.

Проще всего посчитать сплошное основание. Для этого нужны всего лишь данные о площади крыши и размерах доски. Рассчитать разреженную сложнее, поскольку при расчетах принимается во внимание также шаг между брусками или досками. Чаще подобные расчеты выполняют при помощи компьютерных программ.
