Особенности монтажа СИП-панелей
В статье рассмотрены основные узлы монтажа СИП дома с подробным описанием и схемами. Можно скачать PDF схемы монтажа.
Перед чтением рекомендуем ознакомиться со статьёй о базовой информации по СИП монтажу, используемых инструментах и терминах, которые встречаются дальше в тексте.
Пример монтажа узлов СИП панелей приведен для использования панелей с толщиной изоляции пенополистирола 150 мм и стенками из ОСП 12 мм.
В зависимости от климатических условий и задач заказчика может быть целесообразно использование более толстых панелей с изоляцией 200 мм
Напомним, при строительстве дома на монолитной плите нет необходимости использовать обвязочный брус и СИП панели в качестве пола. Поэтому мы подробнее остановимся на особенностях монтажа на ленточном и свайном фундаменте.
Что касается плиты, то на ней экономически эффективнее использовать другие методы утепления чернового пола, например, экструдированным пенополистиролом высокой плотности.
На фундамент укладывается 2 и более слоев гидроизоляции для предотвращения насыщения дерева влагой. Это условие относится ко всем типам фундаментов.
Гидроизоляция должна быть достаточно прочной, чтобы под весом всего дома не нарушились свойства надежной изоляции от влаги на протяжении десятков лет.
На гидроизоляцию укладывается обвязочный брус и надежно закрепляется к ленте с шагом в 400 мм или к оголовкам свай. Обвязочный брус должен быть размером минимум 45х145 мм, но лучше использовать больший размер, например, 90х145 мм или 145х145 мм.
Подробнее про особенности его монтажа в описании обсустройства фундаментов.
Закрепить обвязочный брус в ленту необходимо с помощью анкерных болтов диаметром 12-14 мм. Гайка болта должна утапливаться в брус и не торчать наружу. Для этого следует заранее просверлить в нем небольшое отверстие большего диаметра, чем гайка.
В фундамент анкер должен входить не менее чем на 100 мм.
Закрепить обвязочный брус к свае можно с помощью шпильки 12-16 мм с 2 гайками. Идеальный вариант — это в центр оголовка сваи вварить шпильку с заходом внутри сваи на 100-200 мм с последующим бетонированием сваи и привариванием к ней оголовка. На сваю укладывается также 2 и более слоев гидроизоляции, и шпилька проходит через обвязочный брус насквозь. Обрезается по уровню бруса и фиксируется гайкой с заранее подготовленным отверстием, чтобы гайка была утоплена в брус.
На обвязочный брус начинают укладку СИП панелей в соответствии с планом укладки. Для пола имеет смысл использовать панели шириной 625 мм, чтобы увеличить количество балок-лаг. Проект фундамента должен учитывать наличие точек опоры и обвязочного бруса под всеми внутренними стенами.
В качественном строительстве стараются сократить количество мостиков холода и, соответственно, термошвов.
Поэтому целесообразно внешнюю стену СИП панели смонтировать до прикрепления обвязочного бруса, а половую панель начать за этой внешней стеной (см. Узел 1.1). Данное решение потребует использования более высокой стеновой СИП панели.
Экономный вариант предусматривает монтаж стеновых СИП панелей непосредственно на половые панели. В этом случае будет 3 термошва, вместо 1. (см. Узел 1.2), но панели можно использовать меньшей высоты. Для строителей такое решение более быстрое и простое, так как не нужно обрезать каждую стеновую панель. Но жить-то в доме Вам!
Выбрав один из этих вариантов, можно приступать к монтажу напольных СИП панелей. Они или будут сдвинуты к центру дома на 12 мм (толщину стенки ОСП стеновой панели) в первом варианте, или будут идти вровень с обвязочным брусом — по 2 варианту.
Напольные панели монтируются согласно плана раскладки с использованием информации по монтажу Узла №2 Панель-Панель.
Важный нюанс — нижняя часть напольных СИП панелей покрывается мастикой, чтобы защитить их от влаги, находящейся в земле. По возможности нижний тепловой зазор напольных панелей также герметизируется. В случае невозможности получения доступа к нему после монтажа панели необходимо нанести герметик заранее
на уже установленную панель.
Существует также альтернативное мнение, что мастику нельзя использовать на нижнюю часть перекрытий первого этажа. В случае проникновения влаги изнутри дома в перекрытия пола ей будет некуда выходить. Это может происходить из-за некачественной заделки швов (например, просто запенили, вместо применения технологии термошва).
Рекомендация: обеспечить нормальную вентиляцию подцокольного пространства, что обеспечит сохранность панели от влаги с земли и позволит выводить пар из внутренних конструкций.
Крепление напольных панелей к обвязочному брусу выполняется сначала саморезом 4х60 мм по диагонали со стороны торцов.
Это необходимо для предотвращения смещения панелей в плоскости фундамента. После окончания монтажа всех напольных панелей торцы их закрываются антисептированной сухой строганой доской 45х145 мм (торцевая доска на схеме).
По технологии все вкладки брусов в панель должны быть предварительно запенены качественной монтажной пеной-клеем. Для того, чтобы пена сработала максимально эффективно, перед нанесением пены поверхности следует сбрызгивать водой из распылителя. Полимеризация пены происходит под воздействием влаги, и это простое действие позволит добиться лучшего качества затверждения пены.
Когда пол полностью готов, начинается монтаж соединительного бруса крепления стеновых СИП панелей. Можно использовать 45х145 мм (на схеме) или 90х145 мм — в зависимости от проекта дома и требуемого баланса прочностных и тепловых характеристик. Брус крепления стен запенивается снизу и кладется на напольную СИП панель.
Есть модификация технологии, когда между этой доской и напольной СИП панелью укладывается рулонный утеплитель из вспененного полиэтилена шириной с брус и толщиной 2-3 мм или в доске делаются 2 канавки 3-4 мм и укладывается шнур из вспененного полиэтилена 6-8 мм (на схеме эти варианты утеплителя не представлены).
Закрепляется соединительный брус стены высокопрочным конструкционным саморезом TORX M8x280 мм (фиолетовый на схеме). Длина самореза выбирается такой, чтобы он проходил через половую панель до середины обвязочного бруса). Шаг крепления — 400 мм. Это очень важный узел крепления стены к фундаменту, не рекомендуем на нем экономить!
Не забудьте про правильное расположение доски крепления на напольной СИП панели. При работе по Варианту №1 доска идет вровень с панелью. При работе по экономичному Варианту №2 доска смещена внутри дома на 12 мм (толщина ОСП стеновой панели). Перед установкой стеновой панели доска крепления к полу сбрызгивается водой и пропенивается со всех сторон (зеленый шов на схеме).
Крепление стеновой панели к доске крепления осуществляется с 2 сторон (снаружи и изнутри дома) с помощью конструкционных саморезов TORX 4×60 мм с шагом 150 мм.
Важно! Рекомендуем начинать сборку стеновых панелей с угла дома.
Не забудьте в углах дома оставлять зазор между досками крепления стеновых панелей в 12 мм для внутренней ОСП-плиты стеновой панели.

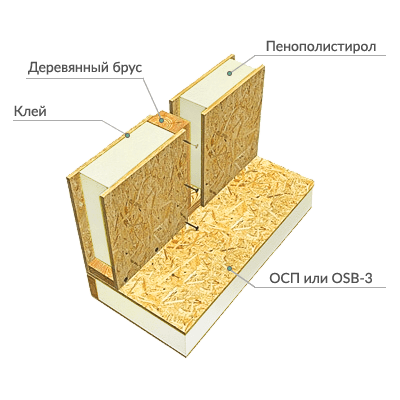

СИП панели соединяются между собой при помощи соединительного бруса.
Размеры его могут быть разными: для панелей с толщиной утеплителя 150 мм используется сухой строганый антисептированный брус шириной 145 мм и толщиной 90 мм (см. схему Вариант №1). Пазы выборки в утеплителе делают глубиной 40-45 мм.
Легконагруженные конструкции могут соединяться брусом/доской 145х45 мм (см. схему Вариант №2).
Такой же облегченный вариант иногда используется для панелей крыши. Глубина выборки паза в этом случае 20-25 мм.
Также используется сухая строганая доска 145х25 мм для вставки в пазы выборки в торцах СИП панелей. Например, в нижней и верхней части стены, по периметру напольных панелей, это торцы свесов крыши.
Перед вставкой бруса в паз панели необходимо увлажнить поверхности водой с помощью разбрызгивателя, далее нанести монтажную пену- клей в паз СИП панели.
Если правильно выбран размер бруса и глубина выборки утеплителя в СИП панели, то тепловой шов между стенками панелей составит 3-5 мм.
Для качественной герметизации шва необходимо использовать шнур Изолон и герметик (см. выше). В этом случае тепловой зазор называем термошвом — он будет эластичным, воздухо-влагонепроницаемым и обеспечит долгий срок эксплуатации СИП дома.
В дешевом СИП строительстве не применяют технологию термошва. Все тепловые зазоры запениваются монтажной пеной, которая после высыхания обрезается.
Очевидный минус этого решения в том, что пена под воздействием кислорода постепенно разрушается и крошится. В шов будет попадать влага, и это будет не только мостик холода, но и вероятность повреждение бруса и торца панели грибками.
Торцы среза ОСП плит СИП панели наиболее подвержены грибковому повреждению, поэтому они должны обрабатываться антисептиком. В идеале — покупать СИП панели сразу с обработанными торцами + самостоятельно обрабатывать торцы при проведении распила цельной панели.
Если используется СИП-панель толщиной 200 мм, для более прочного варианта подойдет соединительный брус 195х90 мм, а для облегченного – 195х45 мм.
Прочный вариант применяется, если дом возводят объемный или в несколько этажей. Также используется доска 195х25 мм для заделки торцов панелей.
В дешевом СИП строительстве строители могут сэкономить на использовании качественного бруса нужной толщины. Существует 2 варианта замены бруса досками меньших размеров.
Вариант №3
Вместо бруса 90х145 мм используется 2 сухие строганые доски 45х145 мм, скрепленные саморезами и пеной между собой.
Очевидно, что это соединение со временем даст значительный мостик холода.
Вариант №4
Используется 3 доски для воссоздания размера бруса 90х145 мм. Этот вариант более сложный в изготовлении, но мостик холода будет меньше, чем в варианте №3.
Варианты №3 и №4 не рекомендованы, они могут применяться только в крайнем случае при невозможности использовать брус нужного размера.
Существует несколько вариантов схем монтажа узла. Варианты «Эконом» с торчащими наружу досками и 3 термошвами мы приводить не будем, как не рекомендованные. Тем более что они ничего, кроме 20 минут времени работы строителей, не экономят.
Правильный угол содержит 1 термошов. В одной из панелей необходимо сделать вырез утеплителя и внутренней части ОСП под размер второй панели. После этого термоножом делается дополнительная выборка утеплителя под брус 45х145 мм и производится монтаж внутреннего бруса.
Во второй панели делается выборка утеплителя под брус 45х145 мм (указан на схеме) или (при необходимости конструктивного усиления этого угла) используется выборка и брус 90х145 мм.
Этот угловой брус сначала фиксируется к первой панели саморезами типа TORX 4×60. Закрепить необходимо таким образом, чтобы оставалось место для стенок ОСП второй панели. Если монтируем угол стены, то не забываем о необходимости наличия крепежного бруса по полу.
Вторая панель с готовым пазом вставляется в последнуюю очередь. После выравнивания по уровню во всех плоскостях производится закрепление панелей к крепежным брусам по периметру.
Использования только саморезов 4х60 мм недостаточно для надежного крепления угла. Основной крепежный элемент в этом узле — это конструкционный саморез TORX 8×200, который крепится через вторую панель в крепежный брус первой панели с шагом 400 мм.
По такому же принципу монтируются острые углы в СИП строительстве.
Важно обрезать крепежный брус под нужным углом и учесть, что в случае размещения бруса под углом в панели с 150 мм утеплителя ширина бруса должна быть более 150 мм.
Возможно, будет необходим сухой строганый брус размером 45х195 мм или больше.
Также толщина используемого бруса может быть увеличена, когда необходимо усилить элемент конструкции.
Соединение СИП панелей под тупым углом, например, 135 градусов, возможно производить по аналогии с узлом СИП панель — СИП панель (см. выше), но соединительный брус нужно использовать длиннее, так как в панели он стоит также под углом.
Для упрощения монтажа саморезов под углом, возможно, имеет смысл засверлить сверлом отверстие на 2,5-3 мм.
Это позволит исключить уход самореза в сторону от нужного направления.
Также возможно применение в монтаже более толстого бруса — при необходимости усилить конструкцию.
Монтаж оконного и дверного проема на схемах показан в разрезе плоскости стены.
СИП панели монтируются таким образом, чтобы получился оконный проем необходимого размера.

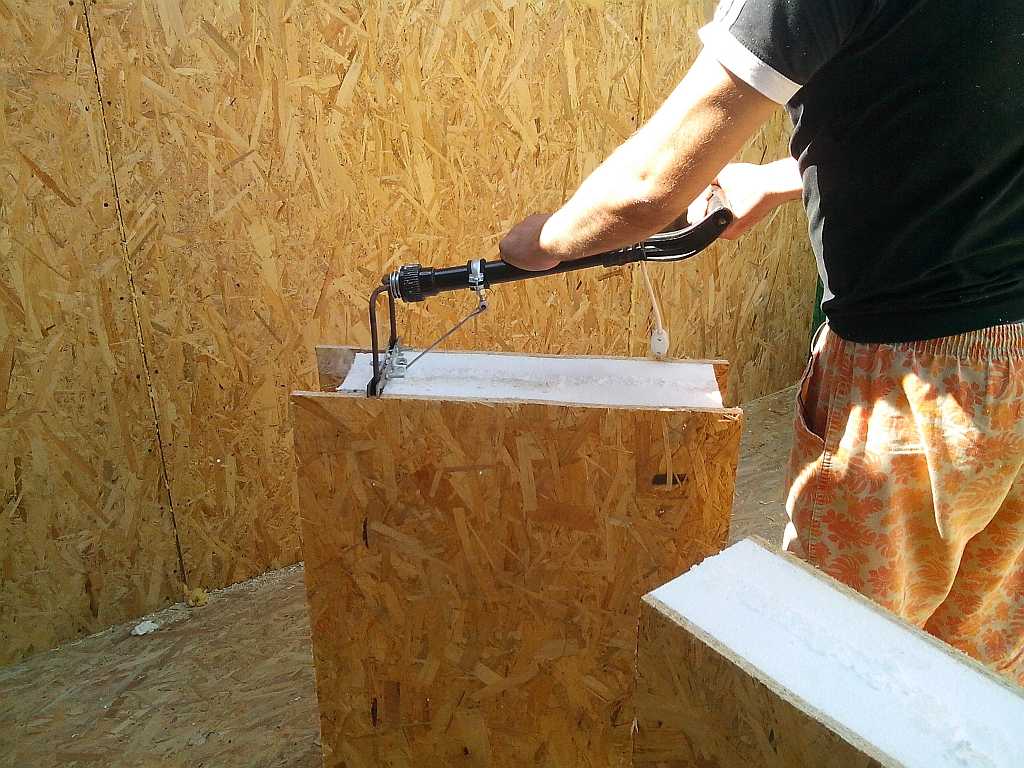

Далее в панелях с помощью термоножа делается выборка утеплителя на глубину 45 мм и в получившийся паз по периметру проема
укладывается брус 45х145 мм.
Брус закрепляется на саморезы, и все швы запениваются, а снаружи после высыхания пены покрываются герметиком.
Брус утапливается заподлицо в панель. Важно обеспечить выравнивание бруса по уровню. Это значительно облегчит последующий монтаж окон.
Дверной проем монтируется во многом аналогично оконному. При монтаже стен нижний крепежный брус остается на полу до окончания монтажа всех участков стены. Это необходимо для обеспечения ровной плоскости стены.
По окончании строительства проема двери крепежный брус в нем выпиливается и убирается.
Небольшая вставка СИП панели над дверью может быть смонтирована и вставлена отдельно. Очень важно обеспечить единую плоскость панелей слева и справа от двери.
Как вариант можно заранее закрепить соединительный брус по верху панелей, это упростит выравнивание плоскости.
Есть вариант монтажа с выборкой в нишах (окна, дверь) всего в 25 мм и использовании бруса, соответственно, размерм 145х25 мм.
На иллюстрации приведен пример вкладки соединительного бруса в проем до этапа закрепления его саморезами.
Монтаж межэтажного перекрытия в СИП доме может быть выполнен также несколькими вариантами.
Мы не рекомендуем использовать монтаж перекрытия на металлические уголки (такую рекомендацию и схемы можно встретить в интернете), это решение — недостаточно надежное.
В наших вариантах панели пола 2 этажа опираются на стены 1 этажа и скреплены насквозь с крепежным брусом 2 этажа. (конструкционный саморез 280 мм с шагом 400 мм на схеме).
Есть мнение, что дешевле изготовить перекрытие с использованием стандартной каркасной технологии — деревянные лаги и вата. Но, если учесть все тонкости правильного монтажа каркасных перекрытий и влаго/пароизоляцию ваты, то вариант с СИП панелями будет не намного дороже.
Для перекрытий чаще всего используют СИП панели шириной 625 мм, что позволяет увеличить количество лаг и прочность конструкции. Лагами в данном случае выступают крепежные брусы в СИП панелях.
Крепежный брус потолка 1 этажа, пола 2 этажа и лаг пола может быть как 45х145 мм, так и 90х145 мм в зависимости от необходимой конструктивной прочности здания.
Вариант №1
Монтаж стены первого этажа заканчивается брусом 45х145 мм в паз стеновой панели.
На него опирается СИП панель межэтажного перекрытия. Имеет смысл сразу собирать целый ряд из панелей и закреплять перекрытия по рядам согласно спроектированного плана раскладки панелей.
В Варианте №1 панель перекрытия имеет сдвиг на 12 мм внутрь дома для того, чтобы ОСП панель стены 2 этажа закрывала перекрытие. Это позволяет сделать 1 термошов, вместо 4. Но в данном случае необходимо использовать более высокие стеновые СИП панели.
Сами лаги на схеме не показаны, только стык со стеной 1 и 2 этажа.
Панель перекрытия в процессе монтажа необходимо фиксировать на временный крепеж к крепежному брусу стены 1 этажа. После выкладки ряда вдоль стены следует смонтировать на панелях крепежный брус стен 2 этажа и стянуть конструкцию длинным конструкционным саморезом TORX 8×400 мм с шагом 400 мм.
СИП панели стен 2 этажа обрезаются изнутри на толщину перекрытия + в них делается выборка утеплителя термоножом под крепежный брус пола 2 этажа.
Узел соединения стены из СИП панелей представлен в варианте с перекрытием потолка 2 этажа также из СИП панелей.
Так же, как в межэтажных перекрытиях (см. выше), это перекрытие может быть выполнено по разным технологиям, в том числе — и представленной на схеме.
Внешняя стена из ОСП идет до конца стены. Внутри делается вырез под установку перекрытия и выборка для соединительного бруса. Монтаж начинается с установки этого соединительного бруса и приведения всех брусов этой стены к одной плоскости с использованием лазерного уровня.
СИП панели перекрытия монтируем с уже закрепленной в них торцевой доской. Монтаж панелей следует проводить рядами, закрепляя панели на временный крепеж, чтобы не съезжали по плоскости монтажа.
Используем спроектированный план раскладки панелей. Для перекрытий чаще всего берутся СИП панели шириной 625 мм.
Заканчивается узел стены установкой балки под названием «мауэрлат».
Это скошенный под угол наклона стены толстый брус, например, 150х150 мм. Мауэрлат закрепляется через панель перекрытия к соединительному брусу стены 2 этажа с помощью конструкционных саморезов TORX 8×280 мм с шагом 400 мм.
На панели крыши, которая также чаще всего имеет ширину 625 мм, монтируется стопорный брусок 50х50 мм — для упора в мауэрлат и исключения соскальзывания панели с крыши при монтаже. Этот брусок необходим только для удобства начала монтажа панели и не будет нести основную конструктивную нагрузку.
Основной крепеж СИП панели крыши — это конструкционные саморезы TORX 8×240 мм также с шагом 400 мм.
По окончании монтажа крыши торцевые части панелей крыши зашиваются доской 45х145 мм или 25х145 мм.
Существует вариант монтажа крыши с СИП панелью только до начала стены. Дальше вынос крыши идет с использованием соединительного бруса панелей (стропил), но без утеплителя внутри. Это решение позволяет сэкономить на необходимой площади панелей, но в конечном итоге зависит от длины пролета и необходимости обрезки панелей или использовании целых.
Прогон — это толстый брус, скошенный под угол крыши, который передает нагрузку на стены со средней части крыши (между мауэрлатом и коньком). Прогон требуется при пролете крыши более 4 метров длиной.
Брус прогона монтируется в стены в подготовленную для него нишу. Из ниши необходимо выбрать утеплитель термоножом и установить соединительный брус согласно схеме.
Прогон нельзя устанавливать в неподготовленный проем, опирая только на ребро ОСП плит!
Соединение панелей крыши выполняется на месте установки бруса прогона. В качестве соединительного используется 45х145 мм или 90х145 мм (согласно проекту и расчетам).
Перпендикулярные мауэрлату, прогону и коньку соединительные бруски будут являться стропилами крыши.
СИП крыши не трубуют отдельной стропильной системы под ними.
Основной крепеж узла — это конструкционный саморез TORX 8×360 мм и 8х280 мм.
Длинный саморез должен проходить в том числе через соединительный брус под прогоном. Саморезы 280 мм идут в местах пролета, между стенами.
Возможно усиление конструкции с помощью оцинкованных монтажных уголков, которые дополнительно фиксируют стропила к прогону. При их использовании понадобится делать небольшой вырез в следующей СИП панели под уголок.
Наиболее популярное решение — это использование в панелях крыши СИП панелей с толщиной утеплителя 200 мм. В этом случае применяется более широкий брус 45х195 мм или 90х195 мм.
Существуют решения, предусматривающие использование стандартной стропильной системы ПОД СИП крышей. Это дает возможность повысить прочность конструкции, но увеличивает и время монтажа.
Конёк или коньковая балка — основной несущий элемент крыши, расположенный в самом верху каркаса. Обычно это балка 150х150 мм или большего размера. Для длинных толстых балок имеет смысл использовать качественные решения из клееного бруса.
Они дают минимальную деформацию и провис.
Соединительные бруски СИП панелей крыши являются одновременно стропильной системой, обвязываются между собой с помощью доски 45х145 мм саморезами TORX 4×95. Доска обвязки идет в этом случае вдоль наружного слоя СИП панели.
Основной несущий крепеж узла — это конструкционный саморез TORX 8х240 мм. В случае крепежа через поперечное сечение стропил толщиной 45 мм имеет смысл просверлить отверстие 5-6 мм под саморез в стропилах для исключения их растрескивания при монтаже.
Стропила также имеет смысл зафиксровать монтажными уголками к коньковой балке, а также оцинкованной пластиной соединить между собой стропила разных скатов крыши.
Крыша дома из СИП-панелей – устройство, монтаж кровли из СИП-панелей
Когда любой владелец земельного участка выбирает материалом для строительства дома – СИП, то рано или поздно возникает вопрос: как делать крышу? Выбирать классический вариант со стропильной системой или все-таки делать ее из того же материала, что и весь дом.
У каждого из способов есть свои недостатки, и свои достоинства. Например, крышу на стропильной системе необходимо дополнительно утеплять, если последний этаж задумывается, как мансардный. А в случае с СИП-панелями, крыша нуждается в оборудовании вентиляционной системы, но даже с этим нюансом подобный вариант в несколько раз лучше, чем традиционный.
В случае стропильной кровли есть вероятность некачественно монтажа или подбора плохих материалов. В случае с СИП-панелями такого быть не может, как и при возведении домов такой способ монтажа прост, но эффективен.
Дом из СИП-панелей со скатной крышей
Единственное условие, при котором нельзя делать крышу из СИП – это желание клиента иметь плоскую крышу. Кровля из панелей делается только с небольшим уклоном, хотя чаще всего строиться двухскатная крыша или возводится мансардных этаж. Так возможно без лишних затрат создать уютный, теплый чердак, в котором можно оборудовать дополнительную жилую комнату.
Устройство крыши из СИП-панелей
Главной отличительной особенностью можно назвать устройство мауэрата.
В отличие от традиционных способов, в этом он является одновременно и стыковочным брусом, а его верхняя часть делается под углом, который соответствует наклону крыши.
До начала монтажа стоит правильно оценить дом и выбрать способ крепления панелей. Всего их может быть три:
Без прогонов
В этом случае частями стропильной системы будут являться коньковый и стыковочные брусья, мауэрлат. Такой вариант подходит для небольших домов, в которых расстояние между коньком и мауэрлатом не будет превышать четырех метров. В случае если длина больше – необходимо делать промежуточные прогоны.
С промежуточными прогонами
Это способ увеличить несущую мощность крыши, а также прочность кровли. Верхняя грань всех брусьев, в том числе и конькового, и в этом случае должна быть скошена под угол крыши. Такой вариант подойдет для больших домов, а также для мансардных этажей.
Со стропильной системой
Стропильная система чаще всего необходима, как некая страховка или в случае если зона чердака разделена на две зоны: холодную и теплую.
Именно в этом случае проще всего их грамотно организовать. Но в случае с СИП все иначе. Используя этот материал нет необходимости строить стропила по всей длине и ширине крыши, а можно ограничится только жилой зоной или вообще использовать вариант с промежуточными прогонами. Так как большое количество брусьев, которые будут использованы при строительстве стропил только увеличат итоговую стоимость дома.
Монтаж крыши
Проблема монтажа крыши из СИП-панелей в том, что если, например, дом можно построить вдвоем, то для укладки плит потребуется уже 4 человека, а то и тяжелая техника для подъема плит на высоту. Что несколько усложняет строительство. Но если выбирать компании профессионалов, то никаких проблем вы не заметите. Все профессиональные бригады состоят из достаточного количества монтажников.
Также есть стандарты, которые применяются при строительстве крыш из СИП-панелей:
- Шаг бруса должен равняться 625 мм;
- Оптимальная толщина одной панели – 224 мм, допускается 174 мм.
При этом браком будут названы: плиты тоньше указанной ширины, толщина ОСП – меньше 12 мм.
Последствия нарушения стандартов различные. Возможны и легкие недостатки, вроде провисания потолка, так и полное разрушение конструкции.
Монтировать СИП-панели можно разными способами:
- перпендикулярно коньковому брусу;
- параллельно маэурату.
На рынке существуют панели, предназначенные специально для укладки крыши – с вмонтированными ребрами жесткости. Такой вариант позволяет делать монтаж разными способами без потери качества.
Выбор кровли крыши из СИП-панелей
Для крыш из СИП-панелей можно использовать разные варианты кровли. Но ее стоит выбрать до того, как начнутся работы. Ведь многие из материалов требуют определенного наклона крыши. Например, для мягкой кровли потребуется не менее 12 градусов. Для металлочерепицы необходим уже более крутой наклон, что вполне объясняется ее особенностями – снег и прочие осадки просто не задерживаются на ней.
В Европе распространена кровля, сделанная из солнечных панелей. Это способ не только защитить СИП-панели от осадков и, соответственно, порчи, но и сделать, и так экономичные дома, более автономными.
Наши рекомендации
Делать крышу из СИП-панелей стоит только в случае, есть необходим мансардный этаж или же он планируется в будущем. В том варианте, когда чердак планируется эксплуатироваться, как дополнительная кладовка, то смысла делать его теплым, конечно же, нет.
При выборе стропильной системы и кровли стоит проконсультироваться у профессионалов до начала монтажных работ. Ведь от этого зависит и то, какие материалы использовать, и насколько быстро будет возведена крыша. Обязательно доверяйте монтаж кровли крыши дома из СИП-панелей только проверенным компаниям. Неправильная укладка или несоответствие стандартам приведет к попаданию воды внутрь крыши и, соответственно, к ухудшению качеств панелей и возможному разрушению всей конструкции. Обезопасьте себя выбирая только проверенных строителей.
У нас вы можете купить дом из СИП-панелей и обговорить возможность сделать из того же материала и крышу. У нас работают профессиональные монтажные бригады, которые делают свою работу качественно и в срок. А для проверки соответствия дома проектной документации у нас работает отдел технического контроля, который пристально следит за ходом работ – от начала стройки и до передачи ключей.
Насколько просто установить структурно-изолированные панели?
Поделиться статьей
Автор: Джефф Бисон, Premier Building Systems, региональный менеджер
Структурно-изолированные панели (SIP) просты в установке
Позвольте мне рассказать вам историю о том, насколько простой может быть установка SIP.
Работая в индустрии SIP почти 20 лет, я работал со многими домовладельцами, которые сами установили SIP. Пару лет назад я пришел на работу, где семья строила дом площадью 1300 квадратных футов. Они выполняли всю работу по установке SIP с помощью своих двух сыновей-подростков. Это было потрясающе!
Они прекрасно проводили время, работая вместе, делая перерывы каждые несколько часов, готовя еду для всех нас. На второй день я был там, я стоял рядом со старшим сыном, 19, и я сказал ему: «Твои родители замечательные». И он такой: «Да, они в порядке». Я сказал: «Хорошо? Вы все прекрасно ладите. И он сказал: «Ваше восприятие ваших родителей меняется со временем. Когда я был моложе, я смотрел на своих родителей и думал: «Вы двое — самые неловкие люди, которых я когда-либо видел в своей жизни». Потом, когда я стал старше, немного поумнел, я думаю: «Знаешь что? Я думаю, эти двое могут быть в порядке. Но у меня такое чувство, что когда они уйдут на пенсию и я буду проводить с ними больше времени, я буду думать: «О, нет, у меня все получилось с первого раза.
Эти двое чокнутые!» Я почти уверен, что он шутил; они были отличной семьей. Я пробыл там полтора дня, помогая им строить дом. К тому времени, когда я ушел, они были почти готовы со своими стеновыми панелями.
Почему SIP так легко установить?
С SIP вы получаете каркас, обшивку и изоляцию в одном. Согласно исследованию RS Means, SIP могут быть установлены на 55% быстрее, чем каркасная конструкция. SIP-панели могут быть отправлены на площадку в готовом к сборке виде (RTA). Они поставляются с предварительно установленными пиломатериалами и жатками, чтобы максимизировать скорость и эффективность на месте. Если вы нанимаете команду, то, как правило, оптимальной будет команда из пяти человек. С двумя людьми, устанавливающими, двумя людьми, готовящими следующий SIP к установке, и одним человеком, наносящим герметик, разрезающим небольшой пиломатериал и помогающим поднимать панели на место, SIP будут установлены в кратчайшие сроки. Как быстро они могут подняться? Ну, я знаю бригаду, которая устанавливала наружные стены и панели крыши на 1,900 квадратных метров дома за две минуты.
Вы мне не верите? Ну вот и доказательство на видео. Хорошо, это покадровое видео, но вы все равно можете увидеть, как быстро и легко установить SIP. Этот дом сгорел за один день.
Застрял внутри Палочки?
Вы можете столкнуться со многими проблемами при кадрировании с 2x. Каркасные конструкции подвержены проблемам с термитами и влагой (грибковое разложение). В то же время SIP-плиты Premier имеют кожух OSB, обработанных боратом цинка (ZB), которые, согласно гарантии производителя OSB, «будут функционировать без нарушения структурной целостности из-за повреждений, вызванных термитами и грибковым распадом». И если вы когда-либо ходили на склад пиломатериалов и пытались купить больше, чем несколько прямых пиломатериалов, вы знаете, насколько это может быть проблемой.
Хотите прямые стены? Удачи сегодня с пиломатериалами.
Поверите ли вы, что 70 процентов строителей домов случайно замуровывают себя стеной, когда используют палки для возведения дома? Стик-фрейминг — это так сложно. Строители просто начинают повсюду строить стены и в конце концов запираются в созданной ими ограде? Создатели случайно стоят у последней стены, прежде чем осознают, что совершили большую ошибку и не предусмотрели себе выхода. Целые строительные бригады часто оказываются в ловушке на верхних этажах многоэтажных домов, потому что забывают построить лестницу.
Фактический заводской чертеж типичной конструкции SIP.
Насколько мне известно, такого никогда не случалось, но я уверен, что вы поняли суть. SIP, с другой стороны, собираются вместе, как огромная головоломка, в то время как каркас из палочек требует дополнительных сотен деталей и дополнительной работы для решения компонентов, из которых состоит стена без SIP. При покупке пакета SIP в Premier вы получите набор рабочих чертежей.
Эти чертежи покажут вам, куда идет каждый SIP, где они соединяются и где требуется минимальное количество пиломатериалов. На заводских чертежах будут указаны размеры каждой панели. Рабочие чертежи обычно просматриваются покупателем SIP, строителем, инженером и любыми другими заинтересованными сторонами. После окончательной доработки и утверждения рабочих чертежей SIP изготавливаются и отправляются на строительную площадку для установки.
Структурные панели — решение
Если вы хотите построить дом, рассмотрите SIP-панели в качестве варианта каркаса. Особенно, если вы хотите пообщаться со своей семьей над проектами, основанными на задачах, и вы говорите своей второй половинке: «Давайте купим пиломатериалы и научимся строить». Забудьте о древесине! SIP намного проще в установке, к тому же они возводятся гораздо быстрее, чем каркас из палочек. Избегайте проблем, возникающих при строительстве с помощью палочек, и используйте SIP. Все, что вам нужно сделать, это следовать чертежам магазина и собрать свою головоломку.
Как только головоломка будет завершена, у вас будет отличный энергоэффективный дом.
Об авторе
Джефф Бисон, магистр делового администрирования, продает конструкционные изолированные панели более 20 лет и консультирует как домовладельцев, так и архитекторов. Если вы хотите связаться с Джеффом напрямую, с ним можно связаться по адресу [email protected].
УЗНАТЬ БОЛЬШЕ
Статьи по теме
Руководство по оценке стоимости установки SIP
Вы приняли решение построить свой следующий проект с использованием конструкционных теплоизоляционных панелей, теперь необходимо рассчитать стоимость установки строительного комплекта Innova SIP. Стоимость установки вашего строительного комплекта будет зависеть от ряда факторов, включая уровень приобретенного строительного комплекта. Компания Innova предлагает строительные комплекты с характеристиками ветровой нагрузки 120 миль в час, 150 миль в час и 180 миль в час в округе Дейд.
Дизайн землетрясений также может быть добавлен к любому из наших уровней строительного набора. Конструкции с более высокими ветровыми характеристиками и сейсмическими требованиями будут иметь больше анкеров и стяжных ремней для подъема и дополнительных стяжек для бокового смещения. Количество анкеров и стяжек может повлиять на продолжительность монтажа. Высота стен, конфигурация, наклон и длина кровельных панелей могут повлиять на продолжительность вашей установки SIP. Приподнятые палубы также увеличивают время процесса установки. Наличие надлежащих инструментов и оборудования для установки также является важным фактором оптимизации процесса установки. Одним из основных преимуществ строительства SIP является то, что многие из традиционных строительных этапов были значительно сокращены или даже устранены. Конструкция SIP позволяет использовать открытые потолки, поскольку для большинства проектов не требуются инженерные фермы крыши. Благодаря SIP-панели Innova MGO отпадает необходимость в гипсокартоне внутри.
Подумайте об экономии времени за счет устранения обшивки, осмотров и процесса навешивания гипсокартона, которые объединены в одну экономящую время операцию по установке SIP-панели Innova. Большинство монтажных бригад SIP состоят из 4-5 человек. См. раздел «Инструменты и оборудование для подрядчиков»
, чтобы убедиться, что у вас есть все необходимое для установки. Мы рекомендуем, чтобы вилочный погрузчик Tele-handler находился на строительной площадке для разгрузки строительного комплекта SIP-панелей и установки панелей крыши. Если ваш проект имеет ограниченный доступ к строительной площадке, может потребоваться кран. Если ваш строительный комплект Innova SIP доставляется морским грузовым контейнером, вам понадобятся 8-футовые вилы, чтобы разгрузить контейнер вместе с машиной. Если ваш строительный комплект Innova доставляется обычным грузовым бортовым перевозчиком, вы можете разгрузить комплект с помощью обычных 4-футовых вилочных захватов.
Руководство по установке Innova SIP
Используйте приведенные ниже примеры, чтобы помочь вам рассчитать продолжительность установки вашего строительного комплекта Innova:
Строительный комплект:
3 спальни, 2 ванные комнаты, дом площадью 920 квадратных футов
120 скорость ветра в милях в час
Внутренние и наружные стены SIP, панели крыши SIP
Высота внешней стены 8 футов, 10 футов
Внутренние, наружные двери и окна включены в продолжительность
Тип панели SIP: Стены SIP из цементного волокна James Hardie, панели крыши SIP OSB
Требуемая рабочая сила:
Бригада из 5 человек, 5 дней (1 неделя) для установки полного строительного комплекта Innova SIP на бетонную плиту
Добавьте рейтинг ветра 180 миль в час — добавьте 2 дня бригады
Добавьте рейтинг сейсмостойкости — добавьте 1 день бригады
Установка SIP в первый раз — добавьте 30% к расчетному времени работы бригады
Строительный комплект:
3 спальни, 2 ванные, дом 1200 квадратных футов
Ветровая нагрузка 180 миль в час, сейсмическая зона 4 рейтинг
Внутренние и наружные стены SIP, SIP панели крыши
Высота наружной стены 8 футов, 12 футов
Установка противоударного окна включена в продолжительность
Внутренние и наружные двери включены в продолжительность
Тип панели SIP: Innova HIP MGO SIP стеновые панели, MGO SIP панели крыши
Требуемая рабочая сила:
Бригада из 5 человек , 9 дней для установки полного строительного комплекта Innova SIP на бетонную плиту.
Первая установка SIP — добавьте 30% к расчетному времени работы бригады
Строительный комплект:
4 спальни, 2 1/2 ванные, дом 2300 кв. футов
Скорость ветра 150 миль в час
Наружные стены из SIP, панели крыши из SIP
Высота первого этажа +12 футов, высота верхней части крыши +40 футов
Внутренние перегородки, обрамленные металлическими стойками (не включены в оценку продолжительности работы бригады)
Высота наружной стены 10 футов
SIP-панель Тип: SIP-панели James Hardie Cement Fibre SIP-стены, OSB SIP-панели крыши
Требуемая рабочая сила:
Бригада из 5 человек, 20 дней (4 недели) для установки полного строительного комплекта Innova SIP на каркасном настиле
Окна и двери в комплект не входят в оценке продолжительности
Палуба первого уровня не включена в продолжительность
2-й этаж представляет собой обычный каркас и включен в продолжительность
Добавьте рейтинг сейсмостойкости — добавьте 3 дня бригады
Первая установка SIP — добавьте 30% к оценке времени бригады
Строительный комплект:
5 спален, 3 1/2 ванные комнаты, дом 4100 квадратных футов
скорость ветра 180 миль в час, сейсмическая зона 3, рейтинг
Внутренние и внешние стены из SIP, панели крыши из SIP
Внешняя / внутренняя высота стен 8 футов, 12 футов, 24 фута windows (установка включена в продолжительность)
Внутренние и наружные двери (установка не входит в продолжительность)
Тип SIP-панели: Innova HIP Стеновые SIP-панели MGO, MGO / OSB SIP-панели для крыши
Требуемая рабочая сила:
Бригада из 5 человек, 30 дней (6 недель) для установки полный строительный комплект Innova SIP на каркасном настиле.
Первый монтаж SIP-панелей – добавьте 30% к оценке рабочего времени
2-й этаж является традиционным каркасом и включен в смету. При использовании метода панельного подсчета важно понимать эффективность работы в обычный день. Учитывая время подготовки бригады, утренние и дневные перерывы, обед, сбор в конце дня и другие непроизводительные ежедневные задачи, фактическая производительность труда составляет около 6 часов за 8-часовую смену. По этой причине многие установщики SIP работают по 10 часов в смену, чтобы повысить производительность. Как только команда уйдет, лучше оставить их настраивать панели, чем останавливать импульс, подбирать инструменты, очищать, а затем снова настраивать на следующее утро, прежде чем вы сможете снова начать настройку панелей. Эти дополнительные два часа в день, устанавливающие панели, могут быть одними из самых продуктивных часов, поскольку бригада обычно вырабатывает ритм с установкой панелей. Установка первой панели может занять час, затем вы устанавливаете 6 панелей во второй час.
Прежде чем вы будете готовы установить какие-либо панели, вам необходимо сначала установить напольную плиту. Плита пола должна быть идеально ровной, используйте прокладки и лазерный уровень. Если плита пола не выровнена, вы будете бороться с каждой панелью, и вы никогда не получите герметичные соединения между панелями. Калькуляцию работ по монтажу плиты я бы посчитал отдельно от работ по установке панелей.
При расчете стоимости установки методом подсчета панелей важно учитывать каждую панель, независимо от размера. Предположим, что у нас есть дом площадью 1200 квадратных футов с 195 отдельными стеновыми и кровельными панелями (внутренними и внешними панелями) со строительным комплектом, рассчитанным на скорость ветра 150 миль в час без учета сейсмических соображений. Среднее время команды на установку SIP-панели составляет 20 минут, поэтому 195 панелей x 20 минут = 4039 минут, 4039 / 60 минут = 67,3 часа работы команды. Это число следует разделить на 7,5 продуктивных часов в день, то есть примерно 9человеко-дней, чтобы завершить эту установку.
Если бы ваша средняя стоимость человеко-часа составляла 45 долларов в час, это дало бы вам почасовую стоимость экипажа в размере 225 долларов за час экипажа (бригада из 5 человек). Стоимость рабочей силы для этой установки составит 16 200 долларов (72 часа x 225 долларов в час бригады) плюс аренда вилочного погрузчика с телескопическим погрузчиком, строительные леса, инструменты и оборудование, а также применимая страховка подрядчика, накладные расходы и прибыль. Для проекта такого размера вы должны добавить один день бригады для проектирования сейсмостойкости и 1 дополнительный день для проектирования комплекта для оценки скорости ветра 180 миль в час.
Метод оценки количества панелей предполагает установку на уровне земли с хорошим доступом вокруг строительной площадки и соответствующей площадкой для хранения материалов. При оценке сложности проекта необходимо учитывать ограниченный доступ к площадке и ограниченную зону подготовки. Кроме того, конструкции с большими или несколькими оконными и дверными проемами потребуют большего количества рабочих часов, поскольку ударные проемы требуют большего количества стоек, ремней, анкеров и соединений в верхней и нижней пластинах для каждого проема.
