Водяной теплый пол устроен как контура в виде змеевиков из труб (обычно в отапливаемой бетонной плите), по которым от коллектора циркулирует вода с температурой +30 +45°С.
Контура из труб соединяются с распределительным коллектором теплого пола. Вся обширная поверхность греющей плиты водяного теплого пола равномерно нагрета и отдает тепло посредством мягкого теплового излучения, равномерно обогревая все помещение.
В системах водяного теплого пола применяется следующее оборудование для водяного теплого пола:
- Труба теплого пола диаметром 8, 12, 16, 17, 20 мм и магистралей 36 и 32 мм
- Распределительные коллекторы теплого пола
- Интегрированные коллекторы со встроенным смесительным узлом
- Насосно-смесительные узлы теплого пола
- Автоматика (термостаты, электроприводы для коллекторов, коммутационные блоки)
- Комплекты фитинга для пластиковой трубы теплого пола
- Шкафы для коллекторов
- Поворотные направляющие для труб 16, 17, 20, 26, 32 мм
- Крепежные элементы: хомуты, гарпунные скобы и т.п.
- Демпферная лента
- Теплоизоляция для труб
- Теплоизоляция или маты для теплого водяного пола
Кроме того, необходимо выбрать тип системы и технологию устройства теплых водяных полов.
В зависимости от конструкции перекрытия, а также особенностей здания применяются различные виды или типы водяного теплого пола: бетонные или безбетонные (настильная, сухая) системы.
Запросите бесплатный расчет водяного пола для Вашего дома
Водяной теплый пол бетонного типа — самый популярный. В этом случае трубы контуров заливаются бетонной стяжкой, монтируются в толще монолитного перекрытия или фундамента. Технология монтажа труб теплого водяного пола предусматривает их крепление по армирующей сетке или арматуре, по теплоизолирующим матам по направляющим рельсам или гарпунными скобами, или по матам с бобышками. На водяной теплый пол рекомендуется заливать стяжку из бетона М300 (В22,5).
Водяной теплый пол конструкция
Бетонная система водяного теплого пола:
- в бетонной стяжке по сетке (самый распространенный), по направляющим, на гурпунных скобах, на клипсах, на подложках с фиксирующими бобышками,
- в монолитных межэтажных перекрытиях (система MultiLevel),
- в фундаментной плите (утепленная шведская плита -УШП),
- На водяной теплый пол рекомендуется заливать стяжку из бетона М300 (В22,5).
Водяной теплый пол в Новосибирске (как и везде) чаще всего делается под стяжку, хотя в случае деревянных перекрытий все чаще применяется теплый водяной пол без стяжки в виде сухих настильных систем.
Настильные системы теплого пола (сухой, безбетонный тип) делятся на ряд подвидов: полистирольные и деревянные в разных вариантах и исполнениях. Монтаж данных систем отличается отсутствием «мокрого» процесса (т.е. отсутствием бетонных работ), что позволяет смонтировать систему быстро и чисто.

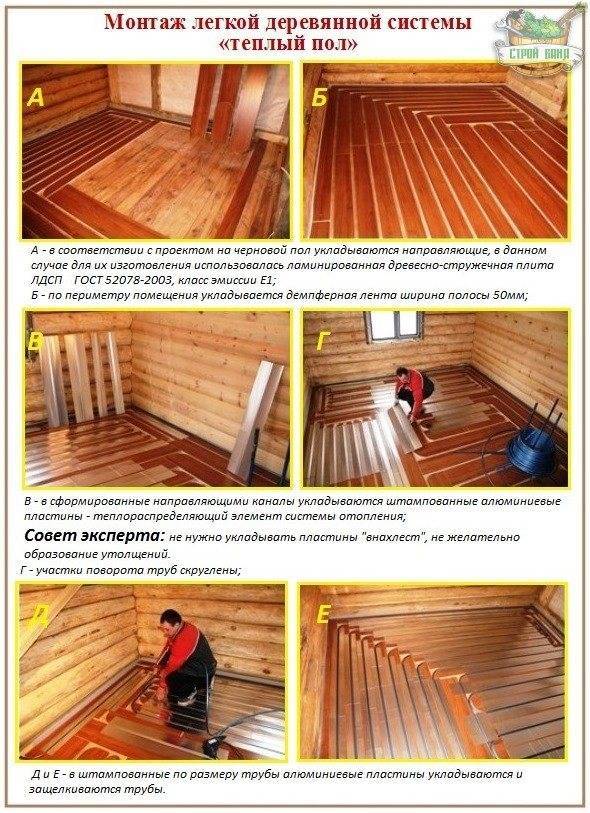

Облегченные настильные системы водяного теплого пола (сухой водяной теплый пол без стяжки):
- системы с алюминиевыми теплораспределительными пластинами
- полистерольная система
- модульная система по лагам
- реечная система по лагам
- универсальная фольгированная система теплого пола
- тонкая система теплого водяного пола Thermotech Minifloor 8 mm
При проектировании учитываются как используется водяной теплый пол под плитку, ламинат, линолеум или паркетную доску.
Закажите предварительный расчет водяного пола бесплатно
На главную
Конструкция тёплого водяного пола
В вашем браузере отключена поддержка JavaScript. Для просмотра этой страницы нужно включить JavaScript. Чтобы узнать, как это сделать, нажмите здесь.
Статьи о водяных теплых полах
Преимущества и недостатки
Преимущества и недостатки водяного теплого пола как основного отопления
Достоинства и недостатки полового отопления
Преимущества водяного теплого пола для жилого помещения
Недостатки теплого водяного пола
Преимущества водяного теплого пола
Достоинства и недостатки водяного теплого пола
Расчет
Выбор труб для систем напольного отопления
Как правильно самостоятельно подобрать трубы для теплого водяного пола?
Расчет показателей для водяных теплых полов
Проектирование водяного теплого пола
Расчет теплого водяного пола
Как правильно рассчитать проект будущего водяного теплого пола?
Комплектующие
Применение теплообменников в системе обогрева помещения «водяной теплый пол»
Теплоизоляционные материалы применяемые при устройстве теплого водяного пола
Гофрированная нержавеющая труба для теплого водяного пола как альтернатива трубе Rehau
Комплектующие для водяного теплого пола
Водяной теплый пол, подложка
Труба из сшитого полиэтилена для водяных теплых полов
Монтаж
Водяные теплые полы своими руками
Монтаж водяного теплого пола в квартире
Водяной теплый пол своими руками
Монтаж напольного отопления
Схемы укладки водяных полов
Как сделать теплый водяной пол самостоятельно?
Как смонтировать водяной теплый пол самостоятельно? Краткое руководство
Водяной теплый пол своими руками
Производим монтаж водяного теплого пола своими руками от начала и до конца
Монтаж водяных теплых полов
Водяной теплый пол своими руками
Водяной теплый пол из гофрированной нержавеющей трубы
Монтаж и подключение теплого водяного пола
Прочее
Как своими руками отремонтировать водяной теплый пол
Устройство теплых полов в деревянных домах и в домах с деревянными перекрытиями
Водяной теплый пол и тепловой насос как основной источник тепла
Напольное отопление в квартире
Теплые водяные полы НЭСО
Водяной теплый пол в квартире
Напольное отопление под ламинат
Водяной теплый пол – комфорт и удобство
Экономя эксплуатационных расходов при помощи водяного теплого пола и теплового насоса
Сравнение отопление полом с другими системами отопления
Особенности водяного теплого пола
Качественная стяжка для теплого водяного пола
Отопление дома с помощью теплых водяных полов
Водяной теплый пол как основная система отопления дома
Сравнение теплых водяных полов с другой системой отопления
Теплые стены
Комфорт теплых водяных стен.
Для чего нужны стены, способные нагреваться?
Достоинства тёплых водяных стен
Тёплый дом при помощи отопления стенами
Солнечный коллектор/батарея
Системы отопления, работающие на солнечной энергии
Тепловой насос
Выбор теплового насоса
Тепловые насосы грунт-вода
Главные критерии выбора теплового насоса для отопления
Тепловой насос для отопления дома: прогноз на будущее
Тепловые насосы в отоплении
Соблюдение экологического баланса при прокладке контура теплового насоса
Главные критерии выбора теплового насоса для отопления
Что собой представляет тепловой насос?
Советы по сборке и монтажу теплового насоса
Прочее
Геотермальный обогрев скважин
Ресурсосберегаюшая комбинированная система теплоснабжения
Теплоаккумуляционная и теплонасосная система теплоснабжения на основе возобновляемых источников энергии
Самостоятельное устранение течи трубы отопления
Выбор и установка пластиковых труб отопления
Классификация систем отопления по энергоносителю
Отопление загородных домов (коттеджей)
Руководство по использованию теплых полов с деревянными полами
Вернуться к разделу Техническое обслуживание и уход
Вы планируете установить в своем доме систему подогрева пола? Это отличный вариант, который поможет вам сохранить ноги в тепле зимой и не разориться, когда дело доходит до оплаты счетов за отопление.
Кроме того, система подогрева пола работает с большинством типов напольных покрытий из натурального дерева, и вы можете наслаждаться неподвластной времени красотой и долговечностью напольного покрытия из натурального дерева, а также теплым и уютным домом. Однако всегда есть потенциальные проблемы, с которыми вы рано или поздно столкнетесь. Хорошая новость заключается в том, что всех этих проблем можно избежать. Вот несколько полезных и полезных советов для вас, вашего деревянного пола и вашей системы подогрева полов.
Одна очень важная вещь, которую вы должны помнить, когда дело доходит до системы подогрева пола с деревянным полом, заключается в том, что вам необходимо постоянно контролировать температуру . Обычно это означает, что температура системы теплого пола должна поддерживаться постоянной и немного ниже. Почему? Что ж, настоящие деревянные полы — это натуральные материалы. Даже будучи разрезанными на куски, половицы и блоки, они по-прежнему реагируют на изменения в окружающей среде.
Колебания температуры являются одним из факторов, которые больше всего могут повлиять на состояние вашего деревянного пола.
При высокой температуре половые доски расширяются, а при низкой температуре они сжимаются. Хотя это естественное движение деревянных половиц, как правило, не о чем вам нужно беспокоиться, потому что пол сам контролирует его и вскоре вернется в свою первоначальную форму, важно иметь в виду, что иногда изменения настолько значительны, что деревянные половые доски могут сильно повредиться и даже сломаться в результате чрезмерного движения. Поэтому важно поддерживать в системе теплого пола постоянную температуру и не допускать значительных колебаний.
Большинство проблем, влияющих на ваш настоящий деревянный пол и связанных с системой подогрева пола, обычно возникают из-за некоторых из следующих условий:
- Значительные колебания температуры
- Горячие точки
- Неравномерное распределение тепла
- Повышенная влажность и уровень влажности в помещении
- Настройка системы отопления на слишком высокую температуру
- Мытье пола избыточным количеством воды
Если некоторые из перечисленных выше условий присутствуют или произошли, с полом могут возникнуть некоторые проблемы, в том числе:
- Коробление половиц
- Наличие зазоров между половицами
- Для паркетных полов – расслаивание или отделение верхнего слоя
- Подъем половиц
- Ослабленная изоляция пола
- Отсутствие равномерного и эффективного распределения и передачи тепла через пол
Чтобы избежать вышеперечисленных вопросов и проблем, вот что вы можете сделать:
- Всегда обращайтесь к профессиональным установщикам деревянных полов и полов с подогревом
- Убедитесь, что вы выбрали правильную систему теплого пола, соответствующую вашим потребностям, требованиям и особенностям пола
- Не устанавливайте систему теплого пола под дешевыми и некачественными паркетными полами
- Не устанавливайте систему подогрева пола под паркетным полом
- Убедитесь, что половицы приклеены прочным, износостойким и высококачественным клеем для деревянных полов
- При установке системы напольного отопления убедитесь, что соблюдены все требования по обслуживанию и установке
- Обычно горячие точки появляются при отсутствии эффективных отражающих пластин, рассеивающих тепло, или в местах, где стяжка слишком тонкая
- Не включайте и не выключайте систему отопления слишком часто
- Убедитесь, что вы не увеличиваете и не уменьшаете температуру системы подогрева пола чрезмерно
- Всегда чистите деревянный пол в соответствии с рекомендациями производителей деревянных полов или других специалистов в этой области
.
