Утепление крыши гаража снаружи и изнутри своими руками

Утепление крыши гаража преследует несколько целей. Для этого можно использовать разные материалы, отличающиеся по качеству, составу, цене, внешнему виду и другим факторам. Особенности утепления крыши гаража зависят от ее конструкции. Значение имеет и материал исполнения – бетон или дерево.

Содержание

1. Нужно ли утеплять крышу гаража
2. Какой утеплитель лучше использовать для крыши гаража
3. Пенопласт
4. Стекловата
5. Пеноизол
6. Минвата
7. Полимеры
8. Как правильно утеплить крышу гаража
9. Утепление крыши гаража изнутри
10. Утепление крыши гаража снаружи
11. Особенности утепления крыши гаража
12. Утепление деревянной крыши гаража
13. Утепление бетонной крыши гаража
14. Как утеплить односкатную крышу гаража
15. Как утеплить двускатную крышу гаража
16. Заключение

Нужно ли утеплять крышу гаража

Теплоизоляция крыши гаража решает несколько задач. Одна из них – комфорт владельца постройки. Нередко люди внутри находятся часами, потому температура в помещении очень важна, особенно зимой.

Другая сторона вопроса – губительный для металла конденсат. Его образование провоцируют перепады температур. Утепление гаража эту проблему решает.

Какой утеплитель лучше использовать для крыши гаража

Большинство владельцев хотят утеплить крышу гаража дешево, но при этом качественно. Есть разные материалы, отвечающие обоим требованиям.

Пенопласт

Пенопласт является вспененной пластической массой. У него хорошая теплоизоляция при небольшой толщине и другие достоинства:

• низкий вес;
• невысокая цена;
• простота в монтаже;
• стойкость к грибкам, плесени, гниению.

Основной недостаток пенопласта – горючесть. Эта проблема решается добавлением антипиренов, обеспечивающих способность к самозатуханию. Такой состав у марки ПСБ-С.

Пенопласт бывает листовым, в виде шариков или крошки – для утепления крыш обычно используют первый вариант

Стекловата

Стекловата – разновидность минеральной ваты. У нее волокнистая структура и ряд преимуществ:

• низкая цена;
• гибкость;
• шумопоглощение;
• хорошая теплоизоляция;
• стойкость к вредителям и грызунам;
• нет подверженности грибкам, плесени, гниению;
• простота монтажа;
• паропроницаемость;
• виброустойчивость;
• отсутствие усадки, расслоения со временем.

Стекловата пожаробезопасна – горение не поддерживается благодаря высокой температуре плавления

Пеноизол

Этот материал является карбамидно-формальдегидным пенопластом. Он универсален, привлекает низкой теплопроводностью. Пеноизол часто называют жидким пенопластом из-за его консистенции – твердым он становится после высыхания.

Преимуществ у него много:

• упругость;
• отсутствие запаха после высыхания;
• нет способности к горению;
• стойкость к микроорганизмам и грызунам;
• создание бесшовного покрытия.

Пеноизол дешевле пенопласта, сохраняет свои свойства десятилетиями.

Для утепления пеноизолом требуется специальное оборудование

Минвата

Минеральная вата может быть стеклянной, каменной, шлаковой. При ее использовании обязательна паро- и гидроизоляция. Преимуществ несколько:

• невысокая цена;
• гибкость;
• простота монтажа;
• низкая теплопроводность;
• пожаробезопасность;
• нет усадки;
• стойкость к грибкам, плесени;
• отсутствие токсичности;
• непривлекательность для грызунов, насекомых.

Основной недостаток минеральной ваты – низкая прочность.

По характеристикам базальтовая вата лучше стеклянной, продают ее обычно в рулонах

Полимеры

Среди полимеров для утепления крыши гаража популярен экструдированный пенополистирол. Он является разновидностью пенопласта и обладает массой преимуществ:

• низкая теплопроводность;
• стойкость к сильным морозам, перепадам температур;
• высокая прочность на сжатие, изгиб;
• долговечность;
• экологичность;
• стойкость к агрессивным веществам – кислотам, щелочам, спиртовым растворам, маслам, краскам;
• простота монтажа.

Экструдированный пенополистирол дороже пенопласта. Среди его недостатков недостаточная пароизоляция и чувствительность к УФ-излучению.

В отличие от пенопласта, экструдированный полистирол не крошится, практически не впитывает влагу

Как правильно утеплить крышу гаража

Утеплить крышу гаража можно изнутри или снаружи. От используемого способа зависит выбор материалов, комплекс работ.

Утепление крыши гаража изнутри

Изнутри крышу гаража утепляют, когда перекрытия сделаны из железобетонных плит или деревянных балок. Если есть обшивка, то нужно ее демонтировать. Дальнейший алгоритм:

1. Установить гидроизоляционную пленку. Должно быть небольшое провисание, чтобы влага не попадала в утеплитель.
2. Уложить между стропилами утеплитель в рулонах или плитах.
3. Для закрепления использовать деревянные планки.
4. Натянуть слой пароизоляции, закрепить клейкой лентой.
5. Обшить помещение изнутри. Можно использовать дерево, МДФ, гипсокартон.

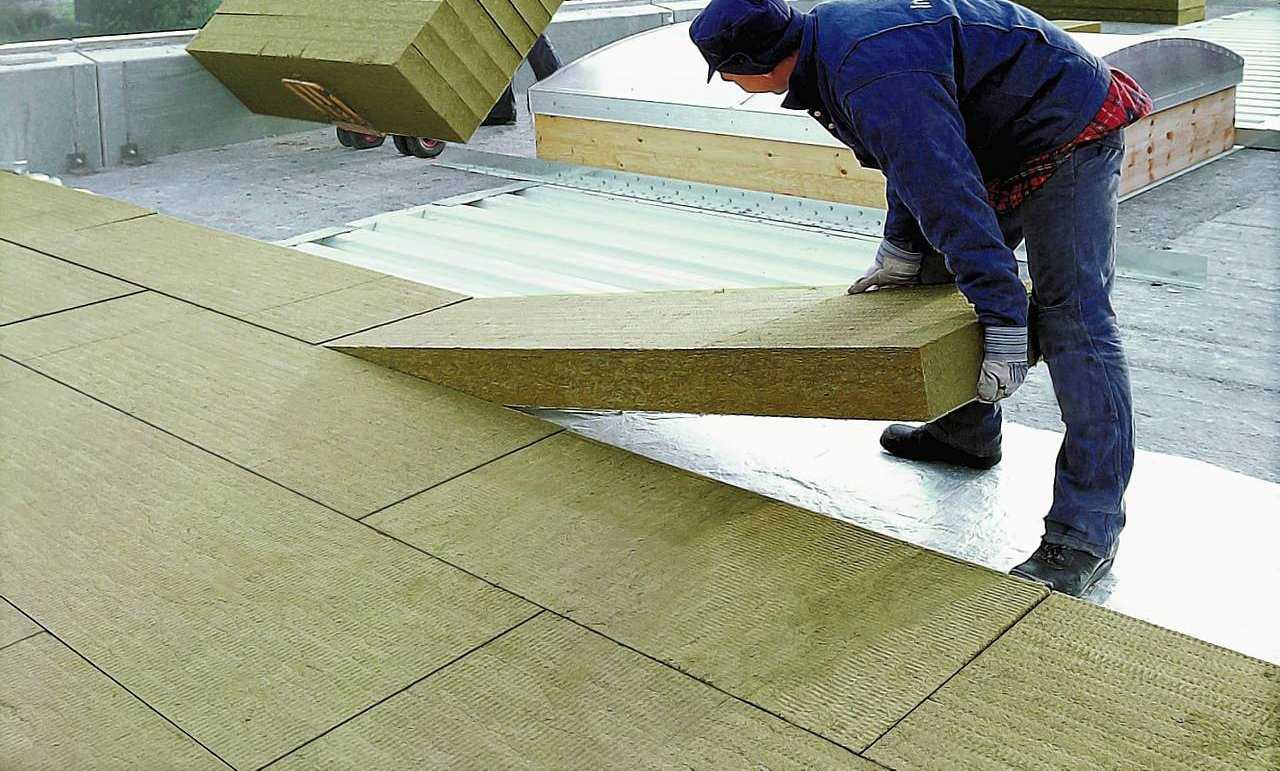

Утепление крыши гаража снаружи

Утеплить бетонную крышу гаража снаружи проще. Алгоритм:

1. Подготовить рабочую поверхность – убрать посторонние предметы, мусор, пыль.
2. Смонтировать обрешетку из деревянных панелей иди брусьев. Сначала закрепить их по вертикали, после горизонтально.
3. Настелить пароизоляционный слой из пленки.
4. Уложить утеплитель в плитах или рулоне.
5. Настелить гидроизоляцию.
6. Сделать обрешетку.
7. Уложить кровлю.

Целесообразно производить все работы еще на этапе строительства. В противном случае придется демонтировать старую кровлю.

Проще всего утеплять гараж снаружи пенопластом. Его плиты следует укладывать внахлест от 10 см, фиксируя скотчем.

Особенности утепления крыши гаража

Нюансы утепления гаражной крыши зависят от ее конструкции – плоская, одно- , двускатная. Значение имеет и материал исполнения – дерево, бетон.

Утепление деревянной крыши гаража

Если крыша деревянная, начинать укладку утеплителя можно, когда установлена стропильная конструкция. Сначала балки зашивают листовым материалом. Затем действуют по стандартному алгоритму. Если утеплитель укладывать снаружи, то порядок такой:

1. Между стропилами зафиксировать пароизоляционную мембрану. Удобно использовать для этого скобы. Мембрана должна немного провисать.
2. Установить обрешетку.
3. Уложить утеплитель.
4. Герметизировать стыки.
5. Уложить гидроизоляцию.
6. Смонтировать кровлю.

Есть использовать для утепления пеноизол, то изоляционные слои не нужны. Материал можно сразу распылять между балками.

Все деревянные элементы следует обрабатывать антисептиком

Утепление бетонной крыши гаража

Бетонную крышу гаража можно утеплить снаружи или изнутри. Первый вариант эффективнее, но придется делать облицовку. Утепление изнутри дешевле, но объем помещения уменьшится.

Если перекрытие выполнено из бетонных плит, оптимально использовать пенопласт, минеральную или стеклянную вату.

Работу следует начинать с выравнивания поверхности. Если утеплитель неустойчив к грибкам, то потолок обработать специальным средством. Крепить материал к бетону следует с помощью каркаса – деревянного или металлического.

Как утеплить односкатную крышу гаража

Большая часть гаражей имеет односкатную крышу. Ее проще и дешевле сделать, легко эксплуатировать. Конструкция основана на деревянном каркасе.

Чтобы правильно утеплить односкатную крышу гаража, важно закрыть утеплитель со всех сторон. Если выбирать стеклянную или минеральную вату, то толщиной от 150 мм. Стыки должны прилегать плотно.

Для утепления односкатной крыши гаража без чердака уместно использовать сыпучие материалы. В качестве облицовки подойдет мягкая кровля или профнастил.

Если односкатная крыша сделана из бетона и требует не только утепления, но и ремонта, начинать нужно с тщательной очистки перекрытия. Важно заштукатурить все трещины и щели. На этом этапе поверхность выравнивается. Обязательно ее загрунтовать, а после крепить теплоизоляцию. Эффективно использовать экструдированный пенополистирол, поверх которого можно уложить арматуру и залить стяжку. Останется настелить мягкую кровлю.

Если использовать вспененный пенополистирол, то предварительно следует смонтировать короб из деревянного бруса. Делают это уже после ремонта перекрытия.

Как утеплить двускатную крышу гаража

Утеплять двускатную крышу сложнее, поскольку есть проблемное место – верхняя точка, где соединяются балки. На коньке не должно быть щелей. Поверхность нужно тщательно осмотреть, для герметизации использовать монтажную пену.

Важное правило утепления мансардной крыши в гараже – использовать легкие материалы и не забывать о вентиляции. Эффективнее производить работы снаружи.

Алгоритм такой:

1. Низ стропил подшить обрезной доской, фанерой или OSB-плитой.
2. Уложить пароизоляцию. Для герметизации стыков использовать фольгированный скотч.
3. Уложить утеплитель. Пустот быть не должно.
4. Настелить гидроизоляцию, стыки проклеить.
5. Сделать зазор для вентиляции.
6. Установить обрешетку.
7. Смонтировать кровлю.

Если мансардная крыша ломаная, лучше использовать для утепления экструдированный пенополистирол или минвату в плитах. Монтировать материал следует изнутри, герметизируя стыки скотчем.

При утеплении гаража с мансардой важно не оставлять пустоты – это значительно снижает эффективность изоляции

Заключение

Утепление крыши гаража можно произвести своими руками. Для этого есть много недорогих стройматериалов – листовых, рулонных, сыпучих. Особенности утепления зависят от типа крыши и материала ее исполнения. При выборе последнего нужно учитывать устойчивость к неблагоприятным факторам, срок службы.

Утепление кровли изнутри пенополиуретаном — заказать услугу утепления ППУ крыши внутри

Принимаем заявки на утепление кровли изнутри пенополиуретаном с гарантией от 10 лет на материал и работу. Предлагаем услуги владельцам зданий и сооружений, строительно-монтажным предприятиям, эксплуатирующим организациям на территории Европейской России, Севастополя и Крыма. Минимальный объем заказа — 500 м². Договор, полный пакет бухгалтерской документации. Оплата безналичным платежем с НДС.

Мы предлагаем профессиональное и быстрое решение ваших задач по теплоизоляции кровель изнутри напылением пенополиуретана в полном соответствии с требованиями СП-50 .13330.2012 и с гарантировано долговременным результатом. Метод универсален и позволяет работать с металлом, бетоном, шифером, деревом и пр. и пр. Малый вес готового покрытия обеспечивает возможность использования в «возрастных» зданиях и сооружениях.

Теплоизоляция скатных и плоских крыш из любых материалов

Технология применяется для утепления скатных и плоских крыш цехов, жилых домов, общественных зданий и т.д. и т.п. Вы получаете:

• грамотный теплотехнический расчет, подробную смету с обоснованием каждого пункта;
• напыление закрытоячеистым пенополиуретаном производства DOW Izolan, Huntsman, BASF, Synthesia с применением профессиональных высокотехнологичных установок высокого давления;
• услуги высококвалифицированных операторов под руководством опытных прорабов;
• до 800 м² готового покрытия в смену при работе одной бригады или до 3500 м² в сутки при необходимости форсирования работ;
• при необходимости — гидроизоляция кровли снаружи, антикоррозионная зашита металлоконструкций, огнезащитное покрытие утеплителя.

Утепление кровли изнутри может быть выполнено по вашему проекту, при этом наши инженеры бесплатно оценят его на соответствие вашим ожиданиям с точки зрения энергосбережения. Мы порекомендуем оптимальное решение с учетом всех особенностей сооружения, однако окончательное решение остается за вами. Предлагаем понятные условия сотрудничества: специалисты обследуют ваш объект, мы с вами обсуждаем все тонкости заранее и согласовываем смету. Таким образом стоимость услуг фиксируется до начала работ и не может быть изменена без вашего согласия.

Утепление крыши изнутри пенополиуретаном позволяет забыть о теплоизоляции не менее чем на 30-50 лет, поэтому обходится дешевле любых других теплоизолирующих конструкций.

ППУ не имеет аналогов и по скорости производства работ. Так например при утеплении складских помещений пенополиуретаном силами всего одной бригады изолировщиков можно утеплить до 500м2 кровли из металлопрофиля. А при напылении на плоские поверхности работы выполняются еще быстрее.

НУЖНА КОНСУЛЬТАЦИЯ СПЕЦИАЛИСТА?

Оставить заявку

Утепление скатной крыши изнутри

Напыление ППУ позволяет утеплять изнутри скатные крыши в любых их вариациях при условии наличия доступа к требующей обработки поверхности. Метод не требует сооружения каркаса, использования пленок/мембран — функции пароизоляции выполняет сам пенополиуретан за счет малой паропроницаемости готового покрытия. Это значительно ускоряет производство работ в сравнении с любыми другими материалами.

При утепления скатной кровли изнутри напыляемым ППУ не имеет значения количество плоскостей их форма и угол наклона — технология одинаково эффективна как для односкатных или двухскатных, так и для вальмовых или купольных крыш.

С пенополиуретаном нет никаких ограничений по утеплению бесчердачных кровель производственных, складских помещений разного рода. Благодаря высокой адгезии к большинству строительных материалов, напыляемая пена позволяет получить бесшовный теплоизолирующий слой на всех поверхностях, включая несущие конструкции и примыкания.

С помощью ППУ можно выполнять даже утепление шиферной крыши изнутри — за счет малого веса готового покрытия (не более 3-4 кг/м² при высоких требованиях к теплосопротивлению конструкции) методика применима и для материалов с малой механической прочностью.

При этом нет каких-то особых требований к состоянию покрытия — оно может быть как новым, так и старым. Допускается наличие небольших повреждений, сколов, изношенных деталей крепежа и пр. Более того, готовое покрытие служит своеобразным связующим для всех элементов, значительно увеличивая несущую способность конструкции.

Теплоизоляция скатной кровли изнутри напыляемым ППУ — самый технологичный способ. Пена сохраняет начальную геометрию и эффективность весь срок эксплуатации. При четком следовании технологии не отслаивается от основания, не слеживается, не осыпается, не намокает.

Утепление плоской крыши изнутри

Напыляемый пенополиуретан позволяет выполнять утепление плоской крыши изнутри как при устройстве теплоизоляции в полном объеме «с нуля», так и для дополнительной теплоизоляции уже утепленной снаружи крыши. Метод применим для любых конструкций — сборных и монолитных железобетонных или легких металлических, шиферных и пр.

Утепление или доутепление крыш снаружи в большинстве случаев равноценно полному капитальному ремонту и обойдется недешево (так обычно для этого необходим полный демонтаж гидроизоляции, «мокрого» утеплителя, реконструкция стяжки). Поэтому, если восстановление гидроизоляции в ближайшее время не требуется, теплоизоляция плоской кровли пенополиуретаном изнутри позволит существенно сэкономить средства.

Пена наносится непосредственно на основание, технология не требует применения крепежа и каких-либо дополнительных материалов, поэтому по скорости работ не имеет равных. Например, крышу с фото площадью 1250 м² бригада ГК «Бегемот» утеплила за 2 рабочих смены. Ни одна другая технология даже не приблизится к такому результату.

Для железобетонных конструкций утепление крыши изнутри пенополиуретаном выполняют по перекрытиям любого типа — ребристым, П-образным, плоским сборным и монолитным.

Утепление металлической кровли изнутри

Профнастил (профлист), фальц, металлочерепица

Утепление металлической крыши изнутри закрытоячеистым пенополиуретаном решает две задачи: получение эффективной и долговечной теплоизоляции и/или устранение условий для появления конденсата. При этом, в качестве «сопутствующего бонуса» улучшаются эксплуатационные характеристика самого кровельного полотна.
Взаимные подвижки элементов кровельного полотна из-за температурного расширения и воздействия переменных снеговых нагрузок неизбежны для любой металлической кровли: из профлиста, сэндвич-панелей, металлочерепицы или листового металла с фальцевым соединением. Очень часто именно этот фактор приводит к потере герметичности соединений и является первопричиной возникновения протечек (мы уже касались этой проблемы в разделе о ремонте крыши из профнастила).

Для утепления металлической кровли изнутри мы применяем специализированные пенополиуретаны. Они обладают достаточной эластичностью и прочностью сцепления, поэтому способны компенсировать деформации металла. Напыленный сплошным монолитным слоем, ППУ связывает воедино все элементы кровельного полотна. «Закупориваются» швы и др. места возможных течей. Пена практически гидрофобна, поэтому даже при возникновении повреждений, рассыхании прокладок крепежных саморезов помещение остается защищенным от протечек. Кроме того, значительно возрастает несущая способность покрытия.

Утепление крыши из профнастила изнутри выполняют непосредственно по кровельному покрытию с «оборачиванием» прогонов из швеллеров или профильных опорных труб пеной.

Возможность бесшовной изоляции мостов холода, которыми являются металлические несущие конструкции, является существенным аргументом в пользу данной технологии.

Многослойный напыляемый закрытоячеистый ППУ отличает малая паропроницаемость, и очень низкая теплопроводность. Сочетание этих характеристик позволяет предотвратить появление конденсата на внутренних поверхностях металлической кровли производственного здания напылением толщиной всего в 35-50мм (для средней полосы РФ). Дополнительный бонус — защита от увлажнения и, соответственно, от коррозии опорных металлоконструкций.

Для выполнения требований СП 50-Тепловая защита зданий, для производственных помещений с температурным режимом 18°C потребуется всего 50-70мм ППУ. А при утеплении овощехранилищ  толщина утеплителя определяется, исходя из специфики хранящейся в нем продукции и может варьироваться в пределах 80-150 мм.

Вне зависимости от типа крыши и материала кровли, при утеплении изнутри напыляемым пенополиуретаном выполняются все принципы качественного утепления:

• нет швов по всей площади утеплителя — нет мостиков холода и путей проникновения влаги к обработанной поверхности;
• нет воздушных промежутков между утеплителем и основанием — нет условий для конденсации влаги на поверхности и внутри слоя утеплителя.

Чтобы получить качественный результат, необходимо скрупулезно соблюдать все этапы технологического процесса. Так, перед теплоизоляцией кровли изнутри основание требует обязательной подготовки — очистки от побелки, копоти, масляных и иных загрязнений, удаления ржавчины, просушки и обеспыливания.

ГК “Бегемот” осуществляет эти операции механизированным способом и с применением специальных моющих агентов. Тщательная очистка обрабатываемой поверхности по всей площади перед напылением ППУ — необходимый шаг для обеспечения хорошей адгезии полиуретановой пены к основанию.

Получить квалифицированную консультацию или оставить заявку на утепление крыши изнутри напылением ППУ вы можете письмом на  электронную почту [email protected], через форму обратной связи или по телефону 8-800-302-90-50.

ИЗОЛЯЦИЯ БЕТОННОЙ КРЫШИ | БЕТОННАЯ КРОВЕЛЬНАЯ ПЛИТА

Компания по производству полистирола является ведущим национальным поставщиком полистирольной бетонной кровельной изоляции или продукции для изоляции перевернутой кровли в Южной Африке. Поговорите с нами сегодня!

Что такое изоляция крыши из бетонных плит?

Бетонная изоляция крыши, также известная как изоляция перевернутой крыши.

Это когда слой изоляции укладывается поверх вашей (уже гидроизолированной) бетонной плиты, чтобы изолировать бетонную плиту и здание от солнца и холода, а также защитить гидроизоляцию от разрушения на солнце.

 ​

На приведенном выше снимке, сделанном на крыше конференц-центра Кейптауна, показано, как укладывается изоляция крыши.

Изоляция перевернутой бетонной крыши — отличный способ утеплить здания с бетонной крышей в Южной Африке.

Изоляция крыши для вашей бетонной плиты является важным аспектом вашей постройки!

ЦЕНЫ ОНЛАЙН

Почему изоляция бетонной крыши так важна?

Бетонные плиты могут быть очень горячими и очень холодными

Изоляция бетонной кровли важна и необходима для строительства в Южной Африке.

В Южной Африке жаркое лето и холодная зима.

Учтите, что когда на улице 40 градусов и солнце припекает бетонную плиту крыши, плита поглощает это тепло, делая ее очень горячей.

​

Это тепло передается в плиту и внутрь дома и здания, существенно меняя уровень комфорта здания.

Без хорошего теплоизоляционного слоя над бетонной плитой крыши единственный способ борьбы с жарой — наличие внутри здания надежно работающих систем охлаждения.

Обратное происходит, когда очень холодно.

Изоляция снижает внутренние затраты на ОВКВ

Что требуется в соответствии со строительными нормами SANS 10400 XA?

Требования к изоляции крыши по регионам Южной Африки в зависимости от климатических зон

Существует много экономичных изоляционных материалов, подходящих для этого применения.

​

Позвоните нам, если вам нужна помощь!

Требования к теплоизоляции

Значения R по регионам

​

​

Йоханнесбург, Блумфонтейн:

Зона 1 | R-значение = 3,7

​

Претория, Полокване:

Зона 2 | R-значение = 3,2

​

Махадо (Луойс Тричардт), Нелспруит:

Зона 3 | R-значение = 2,7

​

Кейптаун, Порт-Элизабет:

Зона 4 | R-значение = 3,7

​

Восточный Лондон, Дурбан, Ричардс-Бей:

Зона 5 | R-значение = 2,7

​

Апингтон, Кимберли:

Зона 6 | R-значение = 3,7

Как установить изоляцию бетонной крыши?

Установка на самом деле очень проста!

Шаг 1:

​

Бетонная плита отлита

​

Шаг 2:

​

Поверх плиты заливается слой стяжки (для стока). на вершине Гидроизоляционный слой.

​

Этап 4:

​

На полистирол кладется фильтровальная ткань, а затем поверх фильтровальной ткани кладется 50-миллиметровый слой камня для балласта.

Какие теплоизоляционные материалы подходят для изоляции бетонных крыш?

Недавние крупные проекты

Мы поставили много крупных проектов по строительству крыш, но расширение крыши конференц-центра Кейптауна — одно из наших любимых!

Бетонные кровельные настилы — они имеют ряд преимуществ по сравнению со стальными

Бетонные настилы — один из наиболее распространенных типов кровельных настилов с малым уклоном для коммерческих зданий. Стальные и деревянные кровельные настилы являются другими наиболее распространенными типами. По данным исследования рынка Национальной ассоциации кровельных подрядчиков (NRCA) за 2015–2016 годы, бетонные настилы составляют примерно 13–14% рынка новых и модернизированных конструкций с малым уклоном. В этой статье рассматриваются преимущества бетонных крыш, различные типы и некоторые меры предосторожности, которые следует предпринять для обеспечения успеха.

Преимущества бетонных настилов

Несмотря на множество преимуществ бетонных настилов, есть две основные причины их учитывать. Они основаны на желаемой огнестойкости и конструктивных требованиях.

Бетон может иметь широкий диапазон плотностей в зависимости от типа и количества используемого заполнителя, количества воды, используемой в смеси, и от того, вводится ли воздух в виде пены за счет использования поверхностно-активных веществ и т.п. Бетон для кровли обычно относится к одной из нескольких категорий, в зависимости от требований. Свойства каждого типа охватывают диапазон в зависимости от сырья. В следующей таблице показаны диапазоны плотности, за которыми следуют типичные ожидаемые значения свойств.

* Значения для бетонной несущей плиты являются приблизительными, основанными на опубликованной плотности.

Разработчики и специалисты по спецификации всегда должны помнить, что фактические значения свойств будут зависеть от типа и источника заполнителя, объема используемой воды и других факторов, влияющих на сырье. Всегда консультируйтесь с местными поставщиками, чтобы обеспечить выполнение требований.

Когда бетон используется в качестве структурного элемента, проектировщики обычно указывают прочность на сжатие. Это лишь приблизительно связано с прочностью на сжатие крупного заполнителя, и Американский институт бетона (ACI) 213R-03 сообщает, что для типичной прочности на сжатие строительных плит — примерно до 5000 фунтов на квадратный дюйм — «нет надежной корреляции между прочностью заполнителя и прочность бетона».

Существует пять основных типов бетонных крыш, а именно:

Конструкционные бетонные настилы

Они отлиты на месте и становятся неотъемлемой частью конструкции. В них используется бетон нормальной массы, и они рассчитаны на тяжелые нагрузки. Сверху можно приклеить пеноизоляцию, такую ​​как полиизо, а затем кровельную мембрану. Кроме того, несущий настил крыши можно утеплить залитым на месте легким изоляционным бетоном с установленной сверху кровельной мембраной.

Структурный бетонный композитный настил

Они основаны на системе настила из стальных панелей, покрытой обычным или легким конструкционным бетоном. Нагрузки воспринимаются комбинацией стального настила и бетона, которые действуют как единый компонент. Как правило, стальные панели имеют тиснение для обеспечения механического сцепления с бетоном. Как и кровельные настилы из конструкционного бетона, композитные настилы обычно изолируются с помощью наклеенных пенопластовых изоляционных панелей или легкого изоляционного бетона, заливаемого на месте.

Настилы из легкого изоляционного бетона

Настилы из легкого изоляционного бетона (LWIC) можно заливать на различные системы настилов, рассчитанные на несущие нагрузки. Это может быть любой из двух уже описанных типов конструкционного бетонного настила или настил из конструкционной стали. В то время как опубликованные свойства LWIC основаны на использовании легких заполнителей или пенобетона, LWIC также может включать пенопластовые плиты. На следующем рисунке показана заливка легкого изоляционного бетона на плиты, уложенные в тонкий слой LWIC.

Когда это сделано, бетон полностью герметизирует пену, которая часто представляет собой пенополистирол. На изображении система Siplast, а получившаяся структура показана здесь:

Укладывая плиты разной толщины в сочетании со сглаживанием поверхности, можно добиться положительного уклона, обеспечивающего хороший дренаж.

Сборные железобетонные настилы

Существует несколько типов, но обычно сборные элементы состоят из армированного, предварительно напряженного или последующего натяжения бетона нормальной массы. Это могут быть доски Т-образной или полой формы. Сборная сборная конструкция обычно покрывается слоем залитого легкого изоляционного или конструкционного легкого бетона, который служит выравнивающим слоем. Поскольку сборные доски обычно покрываются залитым бетоном, для целей настоящей статьи они считаются эквивалентными залитым конструкционным плитам. Как и в предыдущих типах, кровля комплектуется наклеенным пенопластом и мембраной.

Конструкционные бетонные плиты

Это относительно тонкие (обычно ¾ дюйма) плиты заводского изготовления, которые привинчиваются к опоре из конструкционной стали (например, С-образные швеллеры). Концептуально их можно рассматривать как аналогичные стальным панелям настила, которые устанавливаются поверх стальных балок, но обеспечивают большую противопожарную защиту. Изоляцию можно прикрепить механически или приклеить с последующим нанесением мембраны.

Преимущества настилов из литого бетона

Независимо от того, являются ли они конструкционными или изоляционными, монолитные бетонные настилы имеют ряд преимуществ.

• Классы огнестойкости: В соответствии со стандартными методами испытаний строительных конструкций и материалов ASTM E119 на огнестойкость, Американский национальный институт стандартов (ANSI) и Underwriters Laboratories (UL) перечисляют минимальные толщины бетона, необходимые для различных классов огнестойкости. Следующая таблица является сводкой из ANSI/UL 263 Design No. J718.

По мере уменьшения плотности уменьшается теплопроводность и, следовательно, повышается огнестойкость. Однако с уменьшением плотности уменьшается и прочность на сжатие.

• Показатели подъемной силы ветра: когда ветер поднимается вверх и над зданием, он создает подъемное давление, которое воздействует на кровельные мембраны вверх. Значительно ограничивая поток воздуха вверх в сборку крыши, сопротивление этой направленной вверх силе увеличивается. Настилы из литого бетона можно эффективно герметизировать в местах проходов и на краях крыш, что значительно снижает количество воздуха, который может проникать вверх. Это показано на следующей схеме, сравнивающей настил из литого бетона со стальным настилом.

Существуют две основные причины, по которым бетонные настилы могут потенциально повысить устойчивость к ветровым нагрузкам, в зависимости от характеристик бетона и общей конструкции крыши. Во-первых, крепеж в конструкционном бетоне имеет гораздо более высокую прочность на отрыв по сравнению со сталью. Например, для креплений № 14 соотношение составляет более 2:1. Во-вторых, система стального настила с приклеенной мембраной и механически прикрепленной изоляцией может быть в конечном счете ограничена силой отрыва крепежных элементов. Это имеет тенденцию ограничивать сопротивление ветровой нагрузке для крыш со стальным настилом примерно до 1-180 фунтов на квадратный фут при испытаниях на ветровую нагрузку 12×24. Тем не менее, полностью склеенные конструкционные системы бетонных перекрытий в аналогичных испытаниях достигли 1-300 фунтов на квадратный фут или выше.

Несмотря на то, что сопротивление ветру часто обсуждается с точки зрения скорости ветра, фактическая причина подъема крыши ветром несколько сложнее. Повреждение крыши, вызванное ветром, происходит, когда давление воздуха под кровельным узлом больше, чем давление воздуха над крышей здания. Когда ветер обдувает здание, давление непосредственно над поверхностью крыши уменьшается. В то же время внутреннее давление воздуха увеличивается из-за проникновения воздуха через отверстия, трещины и т. д. В результате возникает результирующая восходящая сила на кровельную систему. В то время как бетонные настилы при правильной установке могут значительно уменьшить поток внутреннего воздуха в сборку крыши, если проникновение через бетонный настил будет сделано позже, они должны быть тщательно герметизированы, чтобы предотвратить движение воздуха вверх.

Воздушный барьер: Международный кодекс энергосбережения (IECC) считает бетон в следующих формах эффективным воздушным барьером при условии, что все швы и стыки герметизированы.

• Цементная плита толщиной не менее 1/2 дюйма (12 мм).

• Портландцементно-песчаная смесь или гипсовая штукатурка толщиной не менее 5/8 дюйма (16 мм).

• Сборный и монолитный железобетон.

Как отмечалось ранее, настилы из литого бетона эффективно герметизируют проходы. Однако при работе с любым бетонным настилом важно тщательно продумать примыкание крыши к стене и убедиться, что все зазоры закрыты и загерметизированы.

• Тепловая масса: повышение энергоэффективности зданий обычно достигается за счет повышения теплоизоляции. Фактически, в большинстве кодов моделей теплоизоляция используется как единственный метод повышения энергоэффективности ограждающих конструкций. Тем не менее, есть много признаков того, что тепловая масса также может быть средством как для повышения комфорта пассажиров, так и для снижения энергопотребления. Тепловая масса влияет на динамический поток тепла в здания и из них, но ей не уделяется столько внимания, как тепловому сопротивлению для повышения энергоэффективности ограждений зданий. Бетон может значительно увеличить тепловую массу сборки. Эта тепловая масса может помочь смягчить колебания температуры в салоне и тем самым улучшить комфорт пассажиров. Кроме того, он может ослаблять и задерживать тепловые потоки, вызванные солнцем, перенося пиковый тепловой поток с середины дня на более поздний вечер. Это может помочь повысить энергоэффективность, особенно для зданий, занятых только в дневное время.

• Возможность добавления уклона: во время установки к залитому бетонному настилу можно добавить уклон. Это обсуждалось ранее в разделе LWIC. Достигнув положительного шага бетона, можно устранить необходимость в конической изоляции из пенопласта, но при этом обеспечить дренаж.

Недостатки литого бетонного настила

• Вес: Проектировщики крыш должны учитывать дополнительный вес, создаваемый бетонными настилами. Важно понимать вес местного бетона, а не просто полагаться на данные из национальных справочников. Всегда консультируйтесь с инженером-строителем. Преимущество конструкционных бетонных плит заключается в том, что добавленный вес ниже, чем у монолитного бетона. Тем не менее, бетонные плиты требуют тщательной герметизации стыков и проходов, чтобы уменьшить движение воздуха в сборку.

• Содержание воды: монолитные кровельные настилы при заливке содержат большое количество воды. Это верно для обычного конструкционного бетона и, что важно, количество воды значительно увеличивается при использовании легкого конструкционного бетона. В конструкционном бетоне с нормальным весом используются обычные заполнители (т. Е. Твердые породы) с низкой скоростью поглощения влаги, в то время как в легком бетоне используются сланцы и глины, которые расширяются воздухом, чтобы сделать их менее плотными, но они имеют более высокую скорость поглощения влаги.

На строительной площадке, независимо от типа бетона, в смесь часто добавляют дополнительное количество воды, чтобы снизить вязкость и обеспечить легкое течение бетона, чтобы в конечном продукте не было зазоров или пустот. Заполнитель для легкого бетона часто преднамеренно загружают водой из-за пустот. Это необходимо для того, чтобы вода, необходимая для отверждения бетона, не попала в заполнитель.

Обычно в кровельной промышленности требуется 28-дневный период отверждения перед испытанием настила крыши на «сухость» и пригодность для кровельного покрытия. Эта рекомендация была получена из рекомендаций бетонной промышленности относительно соответствующего количества времени, необходимого для затвердевания бетона и достижения адекватной прочности на сжатие; однако 28-дневный срок не связан с количеством воды в бетоне, а только со временем отверждения. Кровельная промышленность теперь понимает, что бетон продолжает затвердевать и выделять избыточную влагу (то есть высыхать) в течение значительного времени. Важно отметить, что более высокое содержание влаги в легком бетоне (относительно нормального веса) означает, что требуется гораздо более длительное время высыхания.

При заливке бетонного покрытия часть воды из смеси расходуется в процессе отверждения, а часть испаряется; но скорость испарения низкая, поэтому большое количество воды остается в структуре бетона в течение длительных периодов времени. Удержание влаги усугубляется методами строительства, при которых бетон укладывается на несъемные невентилируемые металлические формы (или другие непроницаемые основания). В то время как сам бетон, как правило, не повреждается этой влагой, влага обычно мигрирует в кровельную систему, где она поглощается материалами, более чувствительными к влаге.

Существует несколько технических рекомендаций, которые были выпущены для повышения осведомленности о возможных проблемах с влажностью, связанных с бетонными настилами крыш. К ним относятся Национальная ассоциация подрядчиков по кровельным работам, Ассоциация производителей асфальтовых кровель, Институт однослойных кровель, Ассоциация производителей полиизоциануратной изоляции и Международный институт консультантов по ограждающим конструкциям.

Лучше всего дать бетону полностью высохнуть; однако выходить за рамки 28 дней нецелесообразно. Таким образом, должны быть реализованы более реалистичные идеи для размещения потенциального субстрата; те следуют.

• Установка ингибитора парообразования на верхнюю поверхность бетонного настила. Ассоциация подрядчиков по кровельным работам Среднего Запада (MRCA) рекомендует использовать замедлитель парообразования менее 0,01 проницаемости для новых бетонных кровельных настилов. С практической точки зрения, парозамедлитель менее 0,01 проницаемости является эффективным барьером для пара — влага практически не проникает в кровельный узел. Подробнее об использовании замедлителей испарения см. в этом руководстве.

Существует три класса парозащитных барьеров: Класс I, II и III. Каждый из них имеет разную степень проходимости. Замедлитель пара класса I имеет показатель проницаемости от 0,01 до 0,1; парозамедлитель класса II имеет коэффициент проницаемости от 0,1 до 1,0; а замедлитель пара класса III имеет рейтинг проницаемости от 1 до 10. MRCA рекомендует использовать замедлитель пара лучше, чем класс 1, на новых бетонных настилах крыш из-за его способности предотвращать попадание влаги в систему крыши.

Несмотря на то, что отраслевые рекомендации указывают на использование замедлителя парообразования на бетонных перекрытиях, проектировщики должны учитывать потенциальные проблемы при установке кровельной системы с двойной пароизоляцией. Влага, которая попадает между кровельной мембраной и пароизоляционным материалом на настиле крыши, по существу задерживается.

Для получения дополнительной информации о влаге в бетонных перекрытиях см. эту статью Кирби.

Преимущества и недостатки конструкционных бетонных плит

• Конструкционные бетонные плиты улучшают огнестойкость кровельных конструкций, но из-за их относительно небольшой толщины не обладают такой же огнестойкостью, как перекрытия из литого бетона.

• Бетонные плиты отверждаются на заводе и поэтому не имеют проблем с влажностью, характерных для настила из литого бетона.

• Бетонные плиты аналогичны стальным панелям настила крыши в том смысле, что они не препятствуют проникновению воздуха и влаги в сборку крыши. На следующей схеме показано, что такие системы можно «улучшить» за счет герметизации отверстий и нанесения самоклеящегося ингибитора парообразования на настил из бетонных плит.

Приклеивание замедлителя пара непосредственно к бетонному основанию гарантирует, что точка росы ниже точки росы, при условии, что над пароизолятором установлен необходимый уровень изоляции. Хорошим примером такого продукта является замедлитель паров SA компании GAF. Для большинства замедлителей испарения нанесение непосредственно на стальной настил не соответствует многим нормам пожарной безопасности. Бетонные плиты могут стать хорошим основанием для нанесения замедлителя пара, а также повысить огнестойкость.

Выводы

Бетонные настилы имеют ряд преимуществ по сравнению со стальными настилами. К ним относятся улучшенные рейтинги огнестойкости и рейтинги подъема ветра. Кроме того, IECC классифицирует бетон как воздушный барьер при условии, что швы и стыки герметичны.
