Утепление чердачного перекрытия по деревянным балкам

Теплоизоляция межэтажного перекрытия — является основой строительства холодного чердака. Утеплитель сохраняет тепло внутри помещения и защищает его от холода, который поступает с стороны чердака.

Для утепления перекрытия холодного чердака по деревянным балкам применяют различные теплоизоляционные материалы, о них мы рассказывали в статье: чем утеплить чердак в частном доме.

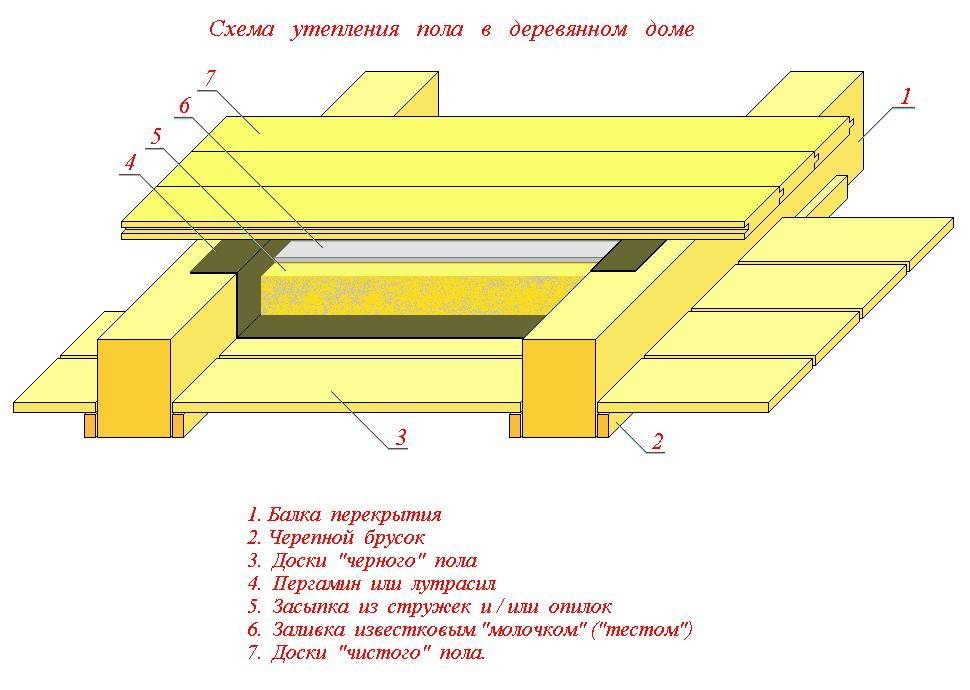

Технология и схема утепления

Рекомендуемая толщина утеплителя (для европейской части России) составляет 30 см, высота балок перекрытия редко превышает 20 см. Поэтому первый слой минеральной ваты толщиной 20 см укладывается между ними, а остальные 10 см поверх балок. Разбежка швов должна быть максимальной.

Для создания жесткого пола необходимо сделать обрешетку, внутри которой будет располагаться последний слой утеплителя. Ее высота должна быть больше последнего слоя на 2 см. Это необходимо для вентиляции. Между стеной и доской пола оставляют зазор для движения воздуха.

Во время установки листов или рулонов базальтовой ваты контролируется отсутствие зазоров. Они будут формировать «мостики холода», которые станут причиной повышения тепловых потерь.

В качестве примера можно рассмотреть технологию укладки минеральной ваты на пол чердака.

Последовательность монтажа

Перед проведением работ нужно снизить влажность в помещении до минимального значения. Для этого следует провентилировать чердак. Чем меньше естественная влажность дерева, тем ниже риск образования на нем плесени и грибка.

Работы по утеплению рекомендуется проводить в летнее время.

1. Основание для укладки теплоизоляционного материала можно делать из плит OSB или досок толщиной 2 см. Крепится основание к балкам перекрытия снизу при помощи саморезов.

2. Со стороны комнаты на основание крепится пароизоляционная пленка с заходом на стены по 20 см с каждой стороны. Между составными частями пленки должен быть напуск 15-20 см, все стыки герметично проклеиваются скотчем или монтажной лентой. Пароизоляция с фольгированным слоем более эффективно отражают тепло.

3. Первый слой утеплителя (20 см) укладывают между балок перекрытия. Плиты укладываются с разбежкой швов в 40-50 см.

4. Для укладки следующего слоя (10 см) в поперечном направлении по отношению к лагам прибивают обрешетку. Эта технология укладки исключает образование мостиков холода по лагам перекрытия. Придавливать верхний слой нельзя, обрешетку рекомендуется делать высотой не менее 12 см. Это обеспечит свободное размещение утеплителя (10 см) и вентиляционный зазор (2 см) для его просушки.

5. Чтобы воздух беспроблемно поступал под доски пола, при монтаже оставляют зазор в 20-30 см по краям стен, утеплитель в этом месте остается открытым.

Насыпная теплоизоляция – целлюлозная эковата или керамзит, просто засыпаются в пространство между лагами, предварительно застеленное поверх балок пленкой. Дополнительная обрешетка не требуется, доски кладутся на лаги после того, как материал равномерно распределяется в нише пола.

Напыляемый ППУ можно применять прямо на деревянное основание из досок и по лагам.

Утепление чердачного перекрытия повышает энергоэффективность дома, снижает уровень шума и способствует снижению затрат на отопление.

Утепление чердачного перекрытия по деревянным балкам

Содержание

Спросите у любого строителя про необходимость утепления конструкций теплоизоляцией Baswool, и он обязательно скажет вам, что утеплять нужно все строения, в которых предполагается жить и работать человеку.

Исключения составляют только временные зданий, где человек проводит мало времени, малые архитектурные формы и строения, что размещаются в очень теплых климатических поясах.

Процесс утепления деревянного перекрытия из балок

Для этих зданий основательная теплоизоляция не нужна, так как температура на улице даже зимой не опускается до крайних значений. Особенное внимание следует уделять утеплению чердачных перекрытий. Об этом процессе сейчас и пойдет речь.

1 Особенности и назначение

Утеплению перекрытий нужно уделять не меньше внимания, чем утеплению стен или пола. Кто-то может возразить, мол, зачем концентрироваться не теплоизоляции перекрытий, если намного важнее защитить от потерь тепла стены.

Действительно, стены являются едва ли не главной конструкцией, что охлаждает дом даже с пеноплексом и пенопластом. Это объясняется их большой площадью, протяжностью и толщиной. Стена в зимнее время года может промерзать, тем самым серьезно опуская свою температуру, а значит и температуру внутри помещения.

Есть и другой момент, который касается расходования ресурсов на обогрев дома. Чрезмерное тепло от радиаторов может прогреть стену полностью, но почти половину тепловой энергии она будет отдавать наружу.

У строителей такой процесс на профессиональном жаргоне называют «греть улицу». Как вы сами понимаете – это как минимум нерентабельное использование ресурсов.

Однако чердачные перекрытия имеют не меньшую приоритетность. Чтобы понять, зачем нужен расчет и устройство теплоизоляции для перекрытий, стоит обратиться к законам физики.

По этим законам теплый воздух всегда стремится вверх, а холодный находится внизу. Если мы говорим о доме или комнате, то здесь пространство большую часть времени замкнуто, а потому воздуху особо некуда деваться. В итоге более теплые воздушные потоки находятся преимущественно под потолком.

Если же потолок у вас холодный, то они охлаждаются, и опускаются ниже, освобождая место для воздуха с более высокой температурой как минераловатные утеплители Техноблок. В итоге получается своеобразная обратная циркуляция, когда температура в помещении медленно падает, а все из-за неутепленного перекрытия, что имеет пониженную температуру.

Перекрытие из балок, защищенное пленкой пароизоляции

Особенно важно утеплять чердачные перекрытия. Ведь чердак – это, по сути, неэксплуатируемое помещение. Его редко утепляют должным образом, оставляя в виде своеобразного буферного пространства. Поэтому температура в нем, хоть и выше чем снаружи, но все-таки довольно низкая.

Если у вас стоят монолитные или сборные чердачные перекрытия, то вам еще крупно повезло. Бетон, хоть он и не слишком хорошо противостоит нагрузкам, но все же является материалом с высокой плотностью. Он медленно охлаждается и создает существенные препятствия для пониженных температур.

Однако у многих зданий чердачные перекрытия кладутся по деревянным балкам. Устройство по деревянным балкам дает возможность выполнять работу своими руками, и существенно сократить затраты на обустройство перекрытия, однако его теплоизоляционные свойства сложно назвать приемлемыми.

Простейшее перекрытие такого типа состоит из балок, на которые набивают деревянные доски, а внутренности в лучшем случае заливают небольшой стяжкой или засыпными материалами.

Толщина таких перекрытий с фольгированным утеплителем тоже не отличается внушительными показателями. Расчет показывает, что хотя они и дают достаточную прочность для чердака, но теплоизоляция у них находится на очень слабом уровне.

К счастью, выполнить обустройство теплоизоляции таких перекрытий можно своими руками, так как утеплить чердачное перекрытие реально по стандартной процедуре, что заключает в себе всего несколько этапов.

к меню ↑

2 Виды материалов для утепления перекрытий

Обратимся к конкретным утеплителям, что чаще всего используются для теплоизоляции перекрытий.

Утеплители могут быть самыми разнообразными, их толщина и оптимальные характеристики определяется после того, как будет выполнен расчет всех параметров.

Впрочем, расчет нужен далеко не всегда. Так, если вы собрались утеплять стандартное чердачное перекрытие с основанием из железобетонной плиты, то вам хватит и 7-10 см утепления минватой или примерно 5 см утепления пеноплексом.

Использование минеральной ваты для заполнения проемов между балками

Если же надо защищать перекрытия по деревянным балкам, то тут необходимая толщина будет немного больше, так как деревянные перекрытия, даже с наполнением не дают того же сопротивления потере температур. Поэтому поверх основных конструкций по балкам придется уложить слой утеплителя побольше.

Из самых популярных материалов для утепления потолка, что представлены на рынке, чаще всего пользуются:

• Минватой;
• Пенопластом;
• Пеноплексом;
• Засыпкой из керамзита или других подобных материалов.

Использование минеральной ваты совершенно оправдано. Ведь этот материал экологичен, легко поддается обработке. Укладывать его можно поверх любых элементов, причем работа выполняется по элементарному алгоритму и своими руками. Из инструментов вам потребуются только самые простые и доступные.

Минвата имеет хороший показатель теплопроводности, она практически не пропускает тепло. Да и укладывать ее по балкам или между ними очень легко. Это объясняется относительной мягкостью и упругостью рассматриваемого материала.

Если пенопласт нужно очень тщательно вырезать и подгонять под конкретный размер, то минвату можно просто своими руками затолкать в нужное место и утрамбовать. При этом вы еще и поспособствуете ликвидации мостиков холодного воздуха, что часто появляются в неплотно утепленных конструкциях.

Проблемы минеральной ваты тоже всем известны. Главный ее недостаток – это набухание при контакте с водой и избыточным количеством влажного горячего пара. Поэтому такой утеплитель нужно в обязательном порядке защищать Изоспаном (пароизоляционной пленкой) и гидроизоляцией.

Утепление чердачного перекрытия пенопластом как и утепление потолков в частном доме считается еще одним хорошим решением. Пенопласт, в отличие от минеральной ваты, воды не боится совершенно. Он также не пропускает пар и имеет очень низкую стоимость.

Фактически его стоимость почти в 2-3 раза ниже стоимости минваты, особенно образцов от популярных производителей.

Пенополистиролом также можно утепляться своими руками. Причем работать c ним даже немного легче, так как материал имеет крайне низкий вес. У вас не возникнет никаких проблем с его транспортировкой или укладкой.

Утепленное пенопластом чердачное перекрытие

Пеноплекс является разновидностью пенополистирола. Пеноплексом чаще всего пользуются, когда надо максимально уменьшить толщину утеплителя или же чердак планируется к эксплуатации.

Достоинства Пеноплекса(помимо стандартных плюсов пенопласта) заключаются в повышенной прочности, устойчивости к огню, и отличных показателях, что влияют на теплоизоляцию.

Расчет показывает, что Пеноплексом можно заменить плиты пенопласта, что почти вдвое превышают их толщину. При этом толщина Пеноплекса в 10 см будет требоваться, только если вам необходимо защитить дом, что находится в очень холодной зоне. В противном случае достаточно будет плит толщиной до 6-8 см.

У обычного же пенопласта этот показатель может равняться 15 см. Если говорить об утеплении поверх балок, то здесь конечно предпочтительнее использовать второй вариант, но помните и о том, что Пеноплекс стоит дороже пенопласта.

Из засыпных материалов чаще всего выделяют керамзитовую засыпку. По своим характеристикам она уступает предыдущим вариантам, но зато инструкция к действиям при обустройстве утепления из керамзита вообще не требуется.

Все что нужно сделать – это своими руками засыпать утеплитель и выровнять его, а затем забить досками по балкам.

к меню ↑

2.1 Технология утепления и ее нюансы

Утеплять чердачное перекрытие можно самостоятельно. Особенно если работать надо с деревянными балками. Здесь уже все подготовлено для работы. От вас требуется только заполнить пространство между балками и сделать это максимально качественно.

Этапы работы:

1. Подготавливаем основание, очищаем его от грязи.
2. Подготавливаем утеплитель и потолочную плитку из пенополистирола.
3. Отделываем основание Изоспаном или любым другим пароизоляционным материалом. Особенно это важно, если вы утепляете чердак над баней. Пенопласт в пароизоляции не нуждается.
4. Монтируем утеплитель.
5. Настилаем поверх утеплителя слой гидроизоляции.
6. Монтируем доски для защиты.

   Чердачное перекрытие из балок, на этапе строительства

Почти не имеет значения, используете вы минвату или пенополистирольные материалы, в любом случае они монтируются по одинаковой технологии.

При необходимости их можно дополнительно закрепить дюбелями, но только в том случае, если перекрытие у вас имеет основание и не состоит из одних только балок, на которые с двух сторон набили дощатый настил. Паро- и гидроизоляцию крепят с помощью обычного степлера к элементам балок или обрешетке.

к меню ↑

2.2 Утепление перекрытия жидким пенополистиролом (видео)

Чердачное перекрытие по деревянным балкам: устройство, конструкция

Чердак это техническая зона завершающая строение. Чердак — техническое помещение, оно редко используется как жилое пространство, здесь может размещаться оборудование необходимое для обеспечения жизнедеятельности дома, прокладываться инженерные сети. Разница температур в жилой зоне и технической должна составлять 3°-4° не более. Поэтому техническое помещение требует утепления.

Конструкция чердака с перекрытием

Строительство мансарды, которая, безусловно, расширяет жилую площадь, обходится значительно дороже, требует определённых знаний, времени и трудозатрат. Устройство холодного чердачного перекрытия в разы дешевле и проще.

Устройство чердачного перекрытия по деревянным балкам представляет собой слоеный пирог:

• дощатый щит или накат;
• пароизоляция;
• вентиляционный зазор;
• утеплитель;
• вентиляционный зазор;
• пароизоляция;
• пол.

Вентиляция осуществляется через фронтоны или скаты крыши. Делают также слуховые окна, располагая и на противоположных скатах, чтобы воздух проникал во все уголки помещения.

Слуховые окна элемент сложный для монтажа, но полезный. Они могут иметь разную форму треугольную, овальную, располагают их на высоте 1 метра от пола, оборудуют решетками, жалюзи. Через них удобно выходить на крышу для её осмотра, обслуживания, проверки дымохода, антенны и прочего.

Балки для устройства чердака

Перекрытия чердака делается по деревянным балкам после того как завершен монтаж несущих элементов. Это самый простой и оптимальный способ для грамотного обустройства технической зоны.

Конструкция чердачного перекрытия делается обычно из деревянных балок. Эти несущие элементы имеют ряд преимуществ:

• максимальное покрытие 4, 5 м между опорами;
• малый вес, нагрузка на здание, экономия на фундаменте;
• простота установки, без использования подъемной техники, крана;
• доступность дерева как недорогого материала;
• скорость в работе, возможность установить чердачное перекрытие за день, два;
• возможность использования любых звукоизоляционных материалов.

Для изготовления балок используют хвойные породы дерева, устойчивые к влаге, гниению, грибку. Сечение балок для чердачного перекрытия должно соответствовать нагрузке, во внимание следует принимать климатические условия, толщину теплоизолирующего материала. Используют габариты балок 150х200 мм, если предполагается серьёзная нагрузка на чердачное перекрытие. К примеру, планируется установка бака для воды, трансформатора. При минимальной нагрузке используют балки 100х150 мм.

Желание сэкономить и установить балки 50х100 мм не вызывает одобрения. Слишком значимым элементом дома является чердачное перекрытие, обеспечивающее теплоизоляцию, звукоизоляцию и надёжность потолка. Качество перекрытия гарантирует экономию тепла, расходов на отопление.

Рассчитать количество деревянных балок чердачного перекрытия можно так. Длину помещения разделить на 60-100см (расстояние между балками), к полученному значению добавить 2 штуки, которые будут укладываться на стены. Укладка балок должна приходиться на несущие и наружные стены.

Монтаж деревянных балок чердачного перекрытия

Устройство чердачного перекрытия осуществляется в несколько этапов, каждый из которых определяет качество и надёжность конструкции. Алгоритм работы выглядит так:

1. Подготовка. Отрезается нужная длина, древесина обрабатывается специальным составом, защищающим от гниения, набухания и прочих неприятностей, края балки оборачиваются рубероидом, затем готовый элемент поднимается наверх.

2. Укладка двумя способами:

• без выступа за наружные стены;
• с выпуском за наружные стены.

Необходимо положить по длине на нужном расстоянии по отношению к прочим элементам конструкции, при любом способе укладки учитывается:

• максимальная ширина пролёта не должна превышать 4, 5 метра;
• брус укладывается на торцы стен, в некоторых случаях используют мауэрлат — это толстый брус, закрепленный с помощью толстых гвоздей или стальных шпилек в стены по периметру;
• под каждый балочный слой укладывается рубероид для обеспечения гидроизоляции;
• шаг деревянных балок выбирается от размеров теплоизоляционного материала.

3. Чердачное перекрытие по деревянным балкам осуществляется с учетом устроения наката, который представляет собой покрытие из досок, плит. Между верхним и нижним накатом укладывается гидроизоляция, пароизоляция, утеплитель. Нижний настил перекрытия делается на опорах к которым крепятся доски, но лучше использовать плиты, листы фанеры толщиной 15-20мм. Крепления осуществляются саморезами с шагом в 10-15мм, чтобы надёжно держались теплоизолирующие материалы.

Для того чтобы смонтировать наиболее прочную конструкцию нужно на низ каждой балки набить деревянные бруски 50х50мм, они образуют выступ, на который кладутся доски или листы. Закрепить накат нужно к брускам также саморезами. Преимущества такой конструкции в исключительной надёжности, недостатки – проявятся в отделке потолков, на которых эти бруски придется заделывать, скрывать. Монтировать такую конструкцию следует в том случае, если планируется активное использование чердака.

Видео по теме:

4. Конечным этапом монтажа чердачного перекрытия по деревянным балкам является устройство пола, для чего сверху нашиваются доски, выполняющие роль чернового пола. Для чистового пола используется плотно уложенная шпунтованная доска.

Черный пол монтируется на всё те же бруски, сверху. Но прежде чем приступать к последнему этапу следует сделать:

• укладку пароизоляции мембранного типа;
• теплоизоляцию;
• ещё слой мембранного полотна.

Готовая конструкция является важным элементом перекрытия крыши и всего строения.

Значение пароизоляции и способы её монтажа

Пароизоляция чердачного перекрытия обеспечивает сохранность деревянного перекрытия. Она продлевает срок эксплуатации кровли, способствует созданию оптимального микроклимата в жилых помещениях, забирая излишнюю влагу, и препятствует потери тепла. Выбирать материал для пароизоляции следует тщательно, без намерений сэкономить.

Пароизоляционный материал имеет разную структуру сторон. С одной стороны шероховатая поверхность впитывающая влагу, другая сторона с плёнкой препятствует проникновению влаги в теплоизоляционный слой.

Пароизоляция укладывается как уже понятно, между потолком и утеплителем в чердачные перекрытия. Используются материалы:

• полиэтилен;
• полипропилен.

Армированные специальной сеткой полотна могут иметь перфорацию. Можно использовать и не перфорированную плёнку, оставляя при укладке зазоры. Армированная плёнка имеет металлизированную поверхность. Стелется плёнка вниз металлизированной поверхностью, чтобы отражать потери тепла.

Слой, состоящий из волокон, впитывает влагу, испаряя её затем естественным путём. Материалы отличаются прочностью, стойкостью к ультрафиолетовым лучам.

Существуют также другие пароизоляционные материалы, которые можно использовать, обустраивая перекрытие чердака по деревянным балкам, пароизоляцией. Это лаки и мастики, асфальтовые, битумные, битумно-кукерсольные. Сегодня такие материалы редко используют, предпочитая нетканые полотна синтетического происхождения. Это так называемые «дышащие мембраны», способные пропускать влагу, воздух, многослойные, однослойные, оснащённые алюминиевой фольгой.

Материал кладут с нахлестом на стену на 20см, крепят степлером, шероховатой стороной вниз.

Видео по теме:

Утепление чердачного перекрытия

Утепление чердачного перекрытия с учётом деревянных балок этап важный, и с точки зрения выбора материала и с точки зрения монтажа. Правильный выбор материала для теплоизоляции должен учитывать следующие факторы:

• стоимость;
• доступность;
• легкость монтажа;
• климатические условия;
• экологичность;
• противопожарная безопасность.

Не стоит забывать о весе утеплителя, чтобы не создавать лишнего напряжения для всей конструкции строения.

На современном рынке строительных материалов множество предложений. Вот некоторые виды утеплителя наиболее востребованные:

1. Керамзит, сыпучий материал, небольшого веса, с высокими характеристиками теплосбережения, невысокой стоимостью;
2. Вермикулит, природный сыпучий утеплитель с аналогичными показателями;
3. Перлит, сыпучий утеплитель природного происхождения, имеющий примерно такие же показатели теплопроводности;
4. Минеральная вата, выпускается в рулонах и плитах, утеплитель с низкой теплопроводностью, высокими экологическими показателями. Подробнее читайте в статье технология утепления чердака минватой;
5. Стекловата, аналог минеральной ваты, имеющий искусственное происхождение, обладает большей химической стойкостью по сравнению с минватой;
6. Пенополистирол, выпускается в виде плит, боится грызунов, имеет довольно низкие теплоизоляционные свойства и низкую стоимость;
7. Экструдированный пенополистирол, не горюч, имеет более высокую способность теплосбережения, чем пенополистирол обычный;
8. Пенополиуретан, в плитах выпускается, имеет отличную теплостойкость, при напылении создает сплошную защитную плёнку для тепло и гидроизоляции.
9. Торфяные плиты, изготовленные из мха, имеющие природное происхождение бывают влагостойкими, имеют малый вес и отличную теплозащиту;
10. Камышит, самый практичный и дешёвый материал, с отличными характеристиками, который можно изготовить своими руками.

Если толщина утеплителя выше балок, нужно сделать дополнительную укладку реек, чтобы появился воздушный зазор. Насыпные утеплители распределяются между балками равномерно, плиты укладываются встык, без зазоров.

Гидроизоляция чердака

После того, как межэтажный пирог готов, смонтирован пол, следует подумать о гидроизоляции холодного помещения чердака. Некоторые советуют вовсе отказаться от неё, но всё же, проложить слой гидроизоляционного материала под кровлю не помешает. Чтобы не было протечек, конденсата следует устанавливать диффузионные мембраны. Не будет попадания снега, дождя, которые значительно снижают теплоизоляционные свойства чердака. Особенно нужна гидроизоляция, если в качестве кровельного материала используют профнастил.

Посмотрите еще статьи:

Элементы утепления чердачного перекрытия по деревянным балкам | Гараж Гараж

Сегодня мы постараемся рассказать, для чего и как осуществляется утепление чердачного перекрытия по деревянным балкам, какой материал лучше выбрать и как его правильно уложить. Так как кровля осуществляет лишь функцию защиты от осадков и ветра, то стоит обратить особое внимание на утепление чердачных перекрытий. Для утепления используют различные материалы с дополнительной защитой от ветра и влаги. Если чердак не будет эксплуатироваться, наиболее оптимальный вариант — это постелить утеплитель прямо на перекрытия холодного чердака. Это дает экономию на монтаже полноценного пола.

Мастер за работой(источник фото: Яндекс.Картинки)

Ставьте лайки и подписывайтесь на канал «tvoygarazh.ru» . Это позволит нам публиковать больше интересных статей.

Если же стоит вопрос, какая должны быть толщина утеплителя, то стоит обратить внимание на упаковку материала. Каждый производитель указывает на ней коэффициент теплопроводности. Стоит принять во внимание, что существует два класса этого показателя (А и Б). Первый означает показатель для сухой среды, второй — для влажной. И чем меньше этот уровень, тем лучшей теплоизоляцией обладает материал.

Технология утепления чердачного перекрытия довольно проста, хотя для каждого материала существует свой подход. К каждому из материалов прикладывается подробная инструкция, в которой четко указана технология утепления чердачного перекрытия данным материалом.

Процесс утепления

Большая часть малых частных домов и дач имеют деревянные перекрытия. Такая конструкция наиболее популярна, ведь является легкой и простой в монтаже. Чердачные перекрытия такого типа чаще всего имеют такую структуру:

• Обшивка жилой части дома.
• Слой пароизоляции.
• Брусы перекрытия.
• Утеплитель для чердачного перекрытия.
• Слой гидроизоляции.
• Конечная отделка.

Сооружение перекрытия в частном доме чаще всего начинается с установки деревянных балок. Стоит отметить, что рекомендуется использовать брус длинной до 4 м, так как при большей длине придется прибегнуть к установке дополнительных подпорок или же использовать металлические конструкции.

Схема расположения изоляции (источник фото: Яндекс.Картинки)

После установки балок монтируется слой пароизоляции. Она крепится снизу балок и не дает пару с нижнего помещения попасть на слой теплоизоляции. Для такого вида работы лучше всего использовать армированный полиэтилен или полипропилен. Эти материалы являются значительно прочнее своих аналогов, а процесс монтажа — значительно проще. Ко всем этому рекомендуется использовать сплошной слой пароизоляции. Если конструкция перекрытия не позволяет этого, то поперек балок крепится обрешетка, на которую прикрепляется пароизоляция с перехлестом в 10-15 см.

До того как чердачный пирог будет полностью упакован, стоит обработать все деревянные элементы специальным раствором, который защитит их от гниения и паразитов, что благоприятно скажется на всей конструкции перекрытий.  Далее укладывается выбранный тип теплоизоляции. Укладывается он между балок в несколько слоев. Количество слоев определяется из показателя теплопроводности вещества. Рекомендуется соблюдать нахлест для лучшего удержания температуры. После теплоизоляции укладывается слой пленки для изоляции от влаги.

Если требуется создать функционирующие помещение, то необходимо позаботиться о том, чтобы на чердаке был надежный и крепкий пол. Чаще всего, проводя утепление перекрытия, используют толстую фанеру, МДФ или ДСП. Листы укладываются поверх балок и надежно крепятся шурупами.

Виды утеплителя и их укладка

Прежде, чем приступить к процессу утепления, стоит выбрать оптимальный утеплитель для чердачного перекрытия. Идеального варианта для утепления не существует, все материалы имеют свои недостатки. Но чтобы выбрать наиболее подходящий, надо обратить внимание на основные факторы:

• Показатель теплоизоляции материала и ценовой показатель.
• Пожароопасность вещества и легкость монтажных работ.
• Экологическая чистота и прочность.
• Весовой показатель.
• Устойчивость к различным внешним факторам.

Схема утепления чердачного перекрытия (источник фото: Яндекс.Картинки)

Покупатель должен определить, какие из факторов являются для него наиболее значимыми. А уже после подбирать материал.

Утепление перекрытия чердака минватой — наиболее популярный способ. Существует много разновидностей этого изделия. Специалисты рекомендуют прибегать к утеплению именно базальтовой ватой, так как она имеет наилучшие показатели теплопроводности. Материал обладает и другими преимуществами: не горит, лишь может плавиться, и то при температуре свыше 1000°С, его монтаж крайне прост, он абсолютно экологически чист и не пригоден для жизни грызунов. А его стоимость приятно удивляет. К минусам можно отнести то, что материал сильно сминается и впитывает большое количество влаги.

Вторым по популярности является утепление чердачного перекрытия пенопластом. Это весьма дешевый материал. Он прост в монтаже, имеет хорошие показатели теплоизоляции. Но существует ряд минусов. Пенопласт опасен при пожарах. Под действием температур он выделяет опасные вещества, которые могут навредить жильцам дома. Пригоден для жизни грызунов. А при температуре свыше 60°С начинает деформироваться.

Утепление чердачных перекрытий также подразумевает использование пенополистирола. Материал схож с пенопластом, но технология его изготовления намного качественней и дороже. Он обладает теми же положительными качествами, только все они усилены. Но он имеет те же недостатками: материал весьма горюч, токсичен и деформируется при нагреве.

Наилучшим материалом является пенополиуретан. Его минус заключается лишь в стоимости. Выше было подробно указано как утеплить чердачное перекрытие и каких норм придерживаться при выборе изоляционных материалов. Процедура перекрытия подразумевает определенный СНиП, которого стоит придерживаться. Соблюдая все правила монтажа и выбрав оптимальный материал, дом станет значительно теплее и прослужит не один десяток лет.

Ставьте лайки и подписывайтесь на канал «tvoygarazh.ru» . Это позволит нам публиковать больше интересных статей.

Читать еще: Установка автоматики для откатных ворот

Утепление чердачного перекрытия по деревянным балкам.

От того, насколько правильно утеплен дом и в частности выполнено ли утепление чердачного перекрытия по деревянным балкам зависит весь комфорт в жилом помещении частного дома.

Есть разнообразные системы, которые могут снабдить комнаты хорошим теплом. Например, утепление пола дома, утепление стен или другие дополнительные системы по утеплению и отоплению, так же должны быть правильно подобраны материалы для утепления или теплоизоляции стен дома, но любые работы могут пойти насмарку, если нет хорошего утепления чердачного перекрытия и крыши. Вся поверхность потолка и чердака в первую очередь нуждаются в установке систем утепления.

В доме, как правило, утепляется не только стены, но и подвальное и чердачное помещение. Чердак может использоваться по разному , его функциональные возможности велики. Там можно оборудовать мансарду или помещение для хранения старых вещей. Поэтому стоит задуматься об утеплении крыши и чердачного перекрытия.

К вопросу утепления деревянного чердачного перекрытия по деревянным балкам надо подходить существенно, потому что это один из этапов хорошей теплоизоляции во всем доме. Чердак – это не просто пустое пространство, это важный элемент всего дома.

Когда в доме присутствует чердак, он вносит в теплоизоляцию своеобразный баланс, уравновешивая температурный режим дома. Например, если летом жарко – в доме будет прохладно и комфортно, и наоборот. Поэтому когда начинают утеплять чердачное перекрытие, общий климат во всех комнатах значительно улучшается, повышается и теплоизоляция. Чтобы правильно и точно произвести работы связанные с утеплением, следует знать некоторые требования и нормы, по которым должны проводиться работы.

У многих людей в домах страдает герметичность укладки утепления, это свидетельствует о том, что неправильно организованы все слои теплоизоляции. А в таком случае накопляется конденсат и по поверхности стен и потолка начинает стекать жидкость, это непременно приведет к разрушению кровли или вообще всей конструкции дома. Поэтому работы должны проводить квалифицированные работники, которые знают, как хорошо установить утепление чердачного перекрытия.

Рекомендации по утеплению чердачного перекрытия по деревянным балкам

Когда производятся ремонтно-строительные работы, связанные с теплоизоляцией чердака, нужно обязательно позаботиться о качестве этого утепления. Строители должны начинать утеплять чердачное перекрытие только после завершения всех работ по кровельному монтажу.

Чтобы правильно провести утепление, нужно следовать некоторым рекомендациям.

Первое, на что надо обратить внимание – это на ширину балок и всех перекрытий на чердаке. Если все эти балки сами по себе создают очень крепкий каркас, то можно к ним снизу прибить рейки, с помощью которых потом произвести установку слоев утепления или же сразу обшить потолок гипсокартоном или фанерой, предварительно растянув пароизоляцию и приступить к утеплению чердачного перекрытия. Это если дом только построен.

Если дом жилой, то нередко пол на чердаке дома уже уложен каким-либо материалом. Например, поверх балок перекрытия могут укладываться доски. Тогда их придется сначала демонтировать. Пространство под деревянным настилом очищается от загрязнений. Элементы, покрытые грибком, затираются металлическим инструментом (например, щеткой) и обрабатываются антисептическим составом.

Вторая рекомендация напоминает нам о расчетах. Нужно правильно рассчитывать расстояние промеж балок, сразу нужно нарезать материал так, чтобы он входил плотно, в случае ошибки пострадает качество вашей укладки. Чтобы обойти эту проблему надо продуманно укладывать утеплительные плиты.

Следующее правило – это получение полной состыковки. Необходимо чтобы утеплитель верхнего слоя обязательно перекрыл места стыков нижнего, а размер перекрывающей плиты должен быть несколько больше, нежели места стыков. Там, где находятся окна, теплоизоляцию нужно проводить перпендикулярно плоскости, и постепенно переходить к откосу.

Теплоизоляция чердачного перекрытия.

Технология утепления перекрытия любым утеплителем заключается в послойном уложении пленки и утеплителя.

Порядок утепления чердачного перекрытия:

– парогидроизоляция;

– утеплитель;

– пароизоляция;

– верхний настил, доски, фанера и т. д.

Утепление чердачного перекрытия по деревянным балкам минватой.

Данный материал имеет множество преимуществ, но и недостатки у него также имеются.

Этот утеплитель представляет собой волокно, структура которого состоит из нитей, расположенных в хаотичном порядке. Чаще всего такие плиты изготавливаются из стекловолокна или базальтового состава. За счет данного расположения внутри материала образуется прослойка воздуха, которая и позволят теплу аккумулироваться внутри.

Преимуществами данного материала являются: плотность, износостойкость, безопасность в случае пожара, простота сборки, плюс ко всему минвата “дышит”, что существенно сказывается на микроклимате в доме.

Но недостатком данного материала является повышенная способность впитывать влагу. Но на данный момент выпускается не гигроскопичная минвата которая не впитывает влагу? изготовленная из камня или обработанная специальным составом.

Благодаря своей не гигроскопичности такая минвата стала идеальным материалом для утепления помещений снаружи и изнутри, и существуют разные способы утепления стен дома минеральной ватой, потому как она не боится влаги, пропускает пар через себя без потери теплоизоляционных свойств, одним словом «дышит»

На первом этапе укладываем полиэтиленовую пленку, парогидроизоляцию. Когда производиться монтаж по утеплению чердачного перекрытия по деревянным балкам минватой, вся поверхность должна быть подготовлена и покрыта специальной пленкой, пароизоляционного или полиэтиленового состава. С помощью такой пленки можно защитить от влаги, если будут воздействовать пар или влага. Необходимо края пленки оставить с запасом по периметру стен чердака, причем этот запас должен быть равен высоте минваты. Укладывается парогидроизоляция в нахлест друг на друга не менее 10 см. и проклеивается двухсторонним скотчем или клеем.

Второй этап утепления чердачного перекрытия по деревянным балкам минватой основан на выкладывании теплоизоляционных плит. Эти строительные материалы укладывают во всех пустых промежутках, подгоняя листы под нужные размеры между балок. Укладывая плиты минеральной ваты между деревянных балок чердачного перекрытия нужно нарезать минвату так, чтобы она плотно входила в межбалочное пространство. Стоит укладывать утеплитель в два слоя, тем самым сохраняя в доме еще больше тепла. При работе нужно смотреть, какая именно конструкция у чердака, и тогда уже выбирать толщину утеплительных плит. Ни в коем случае минвату нельзя сжимать, сдавливать.

На третьем этапе укладываем пароизоляционный слой.

Часто строители, чтобы добиться лучшего утепления, используют дополнительные плиты и кладут их еще и сверху балок. Эти маты ложатся впритирку друг к другу с небольшим нахлестом. Но данный способ применяется при условии, что по чердаку хождение не предусматривается.

Если чердачное помещение в будущем будет служить в качестве кладовки или мансардным жилым помещением, то половые доски можно уложить прямо на балки.

При использовании дополнительного слоя утепления на балки укладываются лаги, между ними утеплитель, гидроизоляция и сверху половые доски.

Утепление чердачного перекрытия по деревянным балкам пенопластом, пенополистролом.

Теплоизоляция деревянного чердачного перекрытия с помощью пенопласта или экструдированного пенополистирола (ЭПС) имеет немало преимуществ, такие как дешевизна, легкость сборки, водонепроницаемость.

Недостатком данного материала является высокий риск возгорания и полистирольные утеплители не “дышат”.

Технология укладки данного утеплителя такая же как и укладка минваты.

Утепление чердачного балочного перекрытия начинается с укладывания и закрепления  парогидроизоляции, тщательно вымеренного по площади утепляемой поверхности. Затем укладываются листы пенопласта, ЭПС, а на него снова укладывается слой пароизоляции. Если у этого «бутерброда» будут зазоры между пенопластом или ЭПС и балками – их необходимо будет запенить монтажной пеной.

Утепление деревянного чердачного перекрытия опилками.

Утепление посредством опилок имеет много преимуществ, опилки это экологически чистый материал, который не содержит ядовитых добавок, имеет небольшой вес и сравнительно низкую цену. Но недостатком данного материала является риск его возгорания и впитывание влаги.

Утепление деревянного чердачного перекрытия с помощью керамзита.

Керамзит это материал из глины, которая приготовлена особым образом, с помощью ее обжига. К преимуществам данного материала относят, то, что материал экологически чистый, доступный по цене, обладает не высокой теплопроводностью. Недостатком является сложность транспортировки на высоту чердака.

Такие работы по утеплению чердачного перекрытия по деревянным балкам позволяют сделать потолок в жилье утепленным. Но, как и понятно, сам чердак после этого теплым не станет.

Монтаж покрытия для пола утепленного чердака по деревянным балкам.

Теперь необходимо защитить теплоизоляцию от механических воздействий. С этой целью можно использовать все ту же доску. Материал укладывают на балки перекрытия, а затем дополнительно шлифуют, чтобы получить ровную поверхность. На такой черновой настил необязательно укладывать финишное покрытие. Задача пола на чердаке – обеспечить основу под ногами, по которой можно без проблем передвигаться.

Смотрите видео: Утепление чердачного перекрытия минватой

Источник-Построй дом сам.

Утепление чердачного перекрытия по деревянным балкам: материалы

Утепление чердачного перекрытия по деревянным балкам

Чердачные помещения в частном доме требуют утепления, если хозяева не желают выбрасывать деньги на ветер, отапливая окружающее пространство. Утепление межэтажного перекрытия по деревянным балкам выполняет двойную задачу: препятствует проникновению холодных масс воздуха в зимний период и защищает от жары в летний. При этом утепляющий слой должен пропускать пары, чтобы не образовывался конденсат в чердачном помещении. Чтобы добиться выполнения этих условий требуются работы по качественному утеплению кровли. Поскольку чердачное пространство является не совсем стандартным помещением, то его теплоизоляция не простая задача. Сложность в том, что кровля в непосредственной близости к улице, и, как правило, наклонной конструкции. Сделать атмосферу в частном доме комфортной для проживания в любое время года -задача правильно проведенного утепления чердака, например эковатой. В отличие от остальных помещений дома, чердачное пространство больше всего расположено к потере тепла из-за непосредственного соприкосновения с окружающей средой. [toc>

Требования к чердачным перекрытиям

Приступая к утеплению чердака, следует знать какие строительные нормы и правила существуют для чердачных перекрытий. Чтобы не нарушить основные параметры, которым должна отвечать конструкция чердака утепление перекрытия холодного чердака следует проводить с учетом основных требований. Для чердачных перекрытий это прочность и соответствие противопожарным нормам.

Чердачные перекрытия по деревянным балкам

Прочность перекрытий чердака должна соответствовать назначению подкровельного пространства. Если на чердаке устроена мансарда, то перекрытия должны выдерживать вес полов, мебели и людей в ней находящихся. Балки перекрытий не должны прогибаться, а допустимая нагрузка не должна превышать 100 кг на квадратный метр.

Монтаж деревянных перекрытий

Второе основное требование — пожаробезопасность, что особенно важно для домов с деревянной конструкцией.

Важно! Все конструктивные деревянные элементы должны быть обработаны специальными огнезащитными составами.

Огнестойкость, т.е. способность материала и плит перекрытия не возгораться, измеряемая в часах, регламентируется следующими нормативами:

• железобетонные перекрытия — 1 час;
• деревянные перекрытия из балок с огнеупорной засыпкой — 45 мин.;
• деревянные перекрытия из балок без засыпки — 15 мин;
• не защищенные деревянные конструкции — 5 мин.

Утепление чердачного перекрытия

Перед тем как приступить непосредственно к укладке теплоизолирующих материалов следует определить тип перекрытий на чердаке. Наиболее распространены два вида перекрытий вне зависимости от конструкции дома (кирпичный, деревянный или блочный). Для каждого вида перекрытия существуют свои правила, которые будут рассмотрены несколько ниже, а перед этим приведем виды теплоизоляционных материалов используемых в перекрытиях чердачного помещения, также проводиться изоляция подвала).

Элементы различных видов перекрытий

Виды утепляющего материала для перекрытий

Утепление чердака опилками отошло в прошлое, в настоящее время теплоизоляция чердачного перекрытия проводится современными материалами (например, эковатой), отвечающими строительным нормам и требованиям приведенным выше. Основные виды: 1.Минеральная (базальтовая вата). Этот утеплитель выпускается многими производителями и в настоящее время очень распространен. Он весьма экологичен, поскольку представляет собой базальтовые волокна вперемешку с каменной крошкой. Это качественная защита от грызунов, материал обладает прочностью, устойчивостью к влаге, после намокания не теряет своих свойств и формы. Минватой можно в кратчайшие сроки и без особых усилий утеплить чердак, раскатав и уложив рулон, при этом не остается щелей и зазоров, чего трудно добиться при укладке изоляционных плит. Утепление изнутри чердачного помещения минватой — оптимальный по простоте и экономичности вариант. Но к использованию следует подходить индивидуально и осторожно, поскольку базальтовое волокно иногда вызывает аллергию.

Укладка минваты

Совет! Для российских климатических условий достаточно использовать минвату толщиной 20 см. Не забываем пользоваться защитными очками при работе с минватой. Теплоизоляция требует укладки пароизоляционного слоя.

2.Эковата. Изоляция чердака эковатой более предпочтительна, чем минватой, поскольку это материал не вызывает аллергии. Сделанная из волокон целлюлозы, эковата продается в мешках и укладывается меж балок. Этот утеплитель не горит, так как пропитан специальными огнеупорными составами. Также при изоляции эковатой требуется устройство пароизоляции. Из минусов можно отметить высокую стоимость утепления эковатой.

Утепление чердака эковатой

3.Стекловата. Разновидность минеральной ваты, но с определенными особенностями, связанными с сырьем, из которого она производится. Поскольку на производство стекловаты идут отходы стекольной продукции, при ее использовании образуется пыль вредная для человеческого организма. Работа по укладке должна проводиться в специальной одежде, с использованием очков и респиратора. Относится к бюджетному варианту утеплителей. К плюсам следует отнести высокую теплоизоляцию, низкую стоимость, отсутствие токсичности, не горючесть. Необходима пароизоляция.

Стекловата для теплоизоляции чердачного перекрытия

4.Пенопласт. Изоляция чердака пенопластом самый экономичный способ. Этот материал имеет невысокую плотность и хорошо режется ножом. Укладка пенопластовых плит должна проводиться очень плотно, а крупные щели заделываются строительной пеной. Изоляция пенопластом огнеупорна, при больших температурах плавится с выделением ядовитых газов.

Пенопласт для утепления чердачных перекрытий

5.Вспененный полиуретан (пеноплекс). Относится к современным технологичным материалам. Утепление чердака пенополиуретаном производится путем нанесения его распыляющими устройствами. Цена на полиуретан достаточно высока и технология укладки его не самая простая. К преимуществам следует отнести высокую скорость нанесения полиуретана на стены и потолки изнутри чердака. Весь этаж можно покрыть пеноплексом за несколько часов, при этом добиться полного отсутствия зазоров, в отличие от теплоизоляционных плит. Этот вариант сравним с утеплением эковатой. Рекомендуется укладка пароизоляции изнутри.

Пеноплекс

6.Насыпные материалы. В старых конструкциях домов использовались смесь опилок и сухих листьев. Утепление деревянного перекрытия сохраняло тепло в частном доме, но имело высокую пожароопасность. В настоящее время, при устройстве насыпного утепления пользуются перлитом, шлаком или керамзитом. Такая теплоизоляция несколько тяжелее первых четырех видов, поэтому следует тщательно рассчитать прочность конструкции перекрытий и подшивки потолка. Чаще используется при перекрытиях, сделанных из плит. Керамзитом также неплохо делается изоляция подвала.

Утепление чердака насыпными материалами

Правильный способ утепления рулонным материалом и утеплителем в виде плит, состоит в укладке его на балки несколькими слоями в шахматном порядке. Такой метод использования теплоизоляторов позволит избежать образования щелей.

Утепление чердачного перекрытия каркасного дома

Правильное утепление мансарды и потолка чердака

Утепление плитного перекрытия

Как упоминалось выше, перекрытия существуют двух видов. Перекрытие чердачного этажа железобетонными плитами встречается в больших домах с несколькими этажами. Конструкция из плит, которые могут быть пустотелыми или цельными, также требует утепления. Здесь процесс устройства теплоизоляции несколько проще, поскольку имеется ровная плоскость, на которую можно уложить любой утеплитель.

Утепление бетонных перекрытий

Плитные перекрытия чаще всего засыпают шлаком или керамзитом, поскольку прочность плит достаточно высокая. Толщина утепляющего слоя варьируется от 25 до 35 см, предварительно укладывается пароизоляция. Теплый чердак с мансардой требует устройства цементной стяжки.

Керамзит для утепления чердачных перекрытий

Для укладки рулонного теплоизолятора требуется оснащение плит перекрытия лагами (брусками). С помощью винтов по бетону или дюбелями лаги крепятся на перекрытиях, после чего между ними укладывается утеплитель.

Утепление чердачного перекрытия по лагам

Теплый чердак требует обязательного устройства гидроизоляционного слоя, если же не планируется эксплуатация чердачного этажа, можно сделать его холодным и сэкономить на гидроизоляции и напольном покрытии.

Гидроизоляция чердачного перекрытия

Утепление ЖБ чердачного перекрытия

Утепление балочного перекрытия

Балочное перекрытие более распространено в конструкциях частных домов. Утепление в таком случае производится методом укладки теплоизоляторов между балок. Перед этим обязательно должна быть сделана пароизоляция, для выведения влаги из помещений дома. Специализированные пароизоляторы работают как клапан, обладая способностью пропускать изнутри воздух и не пропускать холодные массы внутрь.

Подготовка к утеплению балочного перекрытия

Идеальный вариант, если удается устроить сплошной пароизоляционный слой. Но когда конструктивные особенности чердачного перекрытия препятствуют этому, то пленку следует укладывать между балками внахлест и крепить строительной лентой для герметичности.

Утепление чердачного перекрытия по балкам

При недостаточной высоте балок, для того чтобы утеплитель можно было уложить вровень, следует прибить по верху дополнительные рейки. Для качественного утепления изнутри балочного чердачного перекрытия, а также чтобы получить теплый чердак в доме, можно уложить несколько видов различного теплоизолятора.Утепление пола чердака даст дополнительный эффект.

Утепление перекрытий по деревянным балкам

пирог холодного чердака по деревянным балкам, конструкция, теплоизоляция пола, как правильно утеплить

Содержание:

Помещение на чердаке частного домовладения используется для разных целей: хранения временно ненужных вещей, установки оборудования или обустройства жилых комнат. В зависимости от того, для чего служит свободное пространство под кровлей, выбирают способ устройства чердачного перекрытия.

Что представляет собой чердак

Чердачное помещение ограничивают скаты крыши и потолок жилого этажа. Это место часто используют для обустройства дополнительной жилой площади.

Чердак частных домовладений бывает двух видов:

1. Жилым. Его называют мансардой. В ней можно оборудовать гостиную, рабочий кабинет, спальню, библиотеку и т.д. Высота помещения в данном случае должна составлять не меньше 220 сантиметров. Кроме этого в ней нужно обеспечить вентиляцию, естественное освещение, выполнить утепление скатов.
2. Нежилым. Такое чердачное пространство, как правило, используют для размещения технического оборудования, хранения старых или ненужных вещей. При этом  будет достаточно 2-метровой высоты, а естественное освещение обустраивать не обязательно. Вместо утепления скатов делают теплоизоляцию чердачного перекрытия.

При принятии решения о ремонте или перестройке дома нужно заранее определиться, для каких целей будет задействован чердак, чтобы сделать расчет и проект перекрытия. От этого зависит перечень необходимых материалов и промежуток между балками. Они должны обеспечить требуемую прочность и несущую способность.

Функциональное назначение перекрытий

Конструкция чердачного перекрытия зависит от параметров строения и целей, для которых планируется использовать подкровельное пространство. На чердак возлагается функция своеобразной воздушной прослойки, которая отделяет холодную крышу от обогреваемых этажей.

Пол на чердаке выполняет ряд задач:

• несущую. На перекрытие, находящееся между верхним жилым этажом и чердачным пространством, возложена несущая функция, поэтому его делают надежным, и прочным, поскольку по нему будут передвигаться люди, на нем планируют размещать оборудование и обустраивать места хранения;
• изолирующую. В холодном чердачном помещении температура мало отличается от той, что вне дома. В этом случае полы на чердаке несут термоизолирующую функцию, тем самым не допуская охлаждения воздуха на жилых этажах. Чтобы сохранять тепло, требуется теплоизоляция перекрытия чердака. Такую работу желательно доверить профессионалам.

Особенности устройства и конструкции перекрытий

Поскольку перекрытие чердаков выполняет две функции – несущую и изолирующую, они имеют многослойное строение. Каждый из элементов «пирога» дополняет друг друга, что обеспечивает создаваемой конструкции долгий срок эксплуатации, прочность и способность выдерживать большие нагрузки.

Устройство пола на чердаке предполагает наличие следующих слоев:

1. Чистовой пол. Такое название получило напольное покрытие, которое укладывают на черновое основание. Если это мансарда, тогда при обустройстве чистового пола укладывают линолеум, ламинат, паркет и т.д. В нежилом помещении финишное напольное покрытие может отсутствовать.
2. Черновое основание. Представляет собой дощатый настил, который монтируют на лаги. Черновой пол выстилают из обрезной доски толщиной 4 –5 сантиметров или с целью экономии из необрезной.
3. Лаги. Это прочные, ровные деревянные элементы, укладываемые перпендикулярно относительно балок перекрытия для создания напольного покрытия. Когда выполняется обустройство чердачного перекрытия по деревянным балкам, между лагами помещают утеплитель, который снизу защищают слоем пароизоляции, а поверх накрывают гидроизоляционным материалом. Если не применять изолирующие слои, тогда через несколько лет потребуется ремонт.
4. Балки. Каркас перекрытий строят из толстых и прочных балок, которые либо монтируют на выступах стен, либо вмуровывают в них. Они должны выдерживать всю массу конструкции. Также может быть сделана плоская кровля по деревянным балкам, что достаточно практично.
5. Обшивка потолка. Со стороны комнат перекрытия оформляют отделочным материалом, например, натуральной древесиной или гипсокартоном.

Виды чердачных перекрытий

Для устройства перекрытия холодного чердака используют материалы, отличающиеся по весу, долговечности, стоимости и несущей способности.

Различают несколько видов перекрытий в зависимости от того, из чего они сделаны:

1. Деревянные элементы. Для их изготовления можно задействовать балки, имеющие сечение 150х150 или 200х200 миллиметров. Достоинство этого варианта заключается в том, что дерево является достаточно прочным и одновременно относительно легким материалом, поэтому деревянные элементы не оказывают дополнительную нагрузку на фундамент дома. Кроме этого их большим преимуществом можно назвать небольшую цену и доступность. Но такое чердачное перекрытие используют, когда размер постройки не превышает 6 -10 метров, поскольку это максимальная длина пиломатериалов.
2. Металлическая продукция. Двутавры из металла отличаются прочностью, способностью выдерживать большой вес без деформации. Но они весят прилично, поэтому в деревянных домах их используют крайне редко, а вот для кирпичных и газобетонных зданий они являются оптимальным вариантом.
3. Железобетонные изделия. Формованные балки перекрытий, произведенные из армированного сверхпрочного бетона, задействуют для многоэтажных домов, поскольку они отличаются большим весом и такой же длиной.

Из всех вышеперечисленных видов перекрытий в частном малоэтажном домостроении в большинстве случаев отдают предпочтение деревянным балкам. У них оптимальное соотношение между ценой и качеством. При грамотно выполненных расчетах и соблюдении технологии ремонт перекрытию в ближайшие годы не потребуется. Также необходима вентиляция на чердаке частного дома, для обустройства которой понадобятся дополнительные знания.

Требования к устройству пирога

Поскольку от качества монтажа и ремонта чердачных перекрытий зависит безопасность пребывания в доме, к их обустройству предъявляется ряд требований.

Чтобы знать величину максимально допустимой нагрузки, которую способна выдержать конструкция, необходимо выполнить соответствующие расчеты, а потом, основываясь на их результатах, приступают к разработке проекта, из которого будет ясно, как правильно утеплить чердачное перекрытие в доме.

Требования касаются:

1. Несущей способности. Она напрямую зависит от материала изготовления балок и от промежутка между ними.
2. Расстояния между несущими элементами. Максимально допустимое значение для данного параметра в соответствии со строительными нормами равно4 метрам.
3. Устойчивости к температурным перепадам. Нужно, чтобы балки без проблем могли выдерживать такие изменения. Дело в том, что разница между температурой воздуха в жилых этажах и на чердаке всегда превышает 4 градуса.
4. Изоляции. Пирог чердачного перекрытия холодного чердака должен защищать помещения домовладения от проникновения холода и влаги с подкровельного пространства.

В процессе проектирования следует учитывать требования к балкам, используемым для обустройства перекрытия на чердаке, чтобы результат получился надежным и долговечным. Расстояние между ними нужно рассчитывать, исходя из нагрузок, оказываемых на них.

Технология создания чердачного перекрытия по деревянных балкам

При наличии опыта выполнения строительных работ смонтировать перекрытие холодного чердака по деревянным балкам можно собственноручно. Выполняют этот процесс на заключительном этапе проведения кровельных работ.

Последовательность действий будет следующей:

1. Монтаж несущих балок. Для небольшого по площади частного дома подойдут деревянные перекрытия, сделанные из бруса, имеющего сечение 150х150 или 200х200 миллиметров. Их укладывают на бетонную или кирпичную кладку стен.
2. Установка лаг. Их помещают на ребро перпендикулярно балкам с шагом 60 сантиметров. Лаги делают из досок сечением 150х50 миллиметров.
3. Укладка термоизоляции. Утеплитель размещают между лагами – он защитит от проникновения холода с чердака.
4. Монтаж чернового и чистового пола.
5. Обшивка несущих балок со стороны помещения с целью оформления поверхности потолка.

При утеплении пола чердака не следует забывать об обустройстве гидро- и пароизоляции.

Настил мансарды 101: все, что вам нужно знать

Фото: istockphoto.com

Из-за высокой стоимости нового строительства, не позволяющей домовладельцам увеличивать площадь своих домов, многие, по понятным причинам, стремятся усложнить работу существующих пространств, в том числе любое недостроенное пространство. Чердаки — лучший выбор, когда домовладельцы решают получить дополнительное пространство для хранения или добавить гостевую комнату, но не все конструкции чердаков способны выдержать вес нового жилого помещения.Если вы когда-нибудь задумывались, поддерживает ли ваш чердак настил для хранения вещей или, что еще лучше, переоборудование чердака, продолжайте читать. Мы объясним наиболее важные факторы и объясним, как узнать, что можно безопасно делать со своим чердаком.

МОЖЕТЕ ЛИ ВЫ ДОБАВИТЬ ПОЛ ЧЕРДАК?

Распространенное заблуждение состоит в том, что для подготовки чердака к заселению требуется немного больше, чем установка настила над балками чердака. В некоторых домах это может быть так; во многих других, однако, оригинальная балочная конструкция, поддерживающая потолок в комнате, никогда не была предназначена для удержания чего-либо большего, кроме гипсокартона.Частично это сводится к балкам:

• Если ваши балки 2×6 или 2×8, они не подходят для поддержки чердачного пола в новой жилой зоне (а также мебели и людей, которые будут их использовать).
• Если балки больше, они могут поддерживать чердак, но единственный надежный способ узнать наверняка — попросить инженера-строителя осмотреть вашу систему поддержки чердака. В некоторых случаях даже большие балки не поддерживают новую жилую площадь, поэтому жизненно важно, чтобы инженер взглянул на них.

Помимо размеров балок, следует также учитывать расстояние между ними. Стандартное расстояние между балками для установки материалов перекрытия чердака составляет 16 дюймов по центру (ОС), то есть расстояние от центра одной балки до центра следующей балки составляет 16 дюймов. Балки на чердаках, которые никогда не предназначались для установки полов или преобразования в жилое пространство, часто имеют 16 дюймов OC или 24 дюйма OC.

Если существующий пол на чердаке не подходит для преобразования в жилое пространство, еще не все потеряно.Кодировать можно практически любой чердачный этаж — вопрос лишь в том, сколько дополнительных структурных опор для этого потребуется.

Фото: istockphoto.com

ПОДВЕДЕНИЕ ЭТАЖА К КОДУ

Изменение системы балок чердачного этажа — дело профессионалов. Но прежде чем даже они смогут приступить к работе, связанной с изменением структуры вашего дома, им почти наверняка придется получить разрешение. Это включает в себя представление плана предполагаемых изменений местным строительным органам, которые проанализируют планы и выдадут разрешение на реконструкцию, если планы соответствуют строительным нормам.Только тогда они смогут приступить к работе.

Тип модификаций, выбранных для усиления балок, будет зависеть от рекомендаций инженера, но обычно используются следующие методы для усиления низкорослых чердачных балок:

• Перемычка: Если существующая балочная система находится очень близко Чтобы быть достаточным для поддержки нового перекрытия чердака, добавление перемычки между балками может быть всем, что требуется. Перемычка включает в себя обрезку новых деревянных элементов и установку их перпендикулярно между существующими балками.Это служит для стабилизации балок и уменьшения провисания. Перемычка обычно устанавливается в каждом пространстве балок, и часто требуется несколько элементов моста.
• Зарегистрированные балки: В зависимости от существующей конструкции чердака подрядчик может иметь возможность «родить» существующие балки, прикрепив к ним новые балки того же размера. Рифленые балки опираются на те же несущие стены, что и существующие балки, но они также крепятся непосредственно к старым балкам; они плотно прикручены друг к другу, чтобы снизить риск провисания или поломки.
• Добавление LVL: Ламинированный шпон (LVL) производится с помощью процесса нагрева и давления, в результате которого получаются деревянные балки, которые для своих размеров намного прочнее, чем обычная древесина. В зависимости от конструкции вашего чердака инженер может порекомендовать установку LVL между существующими балками, чтобы привести конструкцию пола в соответствие с нормами.
• Добавление инженерных двутавровых балок: Двутавровые балки, названные так потому, что они напоминают заглавную букву «I» с конца, предназначены для выдерживания типичных нагрузок (веса) пола.Инженер может порекомендовать установить двутавровые балки над или рядом с существующими балками, чтобы добавить структурную опору.

Проконсультируйтесь со специалистом по напольным покрытиям

Найдите лицензированных экспертов по напольным покрытиям в вашем районе и получите бесплатную, бесплатную смету для вашего проекта.

+

ДОПОЛНИТЕЛЬНЫЕ КОНСТРУКТИВНЫЕ ТРЕБОВАНИЯ

Фото: istockphoto.com

При строительстве домов выбираются определенные стены, которые будут несущими стенами и рассчитаны на то, чтобы выдержать вес конструкции над ними.Дома, построенные с целью отделки будущей жилой площади на чердаке, не потребуют усиления балок или дополнительного вертикального усиления.

Если ваш дом не был спроектирован для поддержки будущей переоборудования чердака, не только потребуется модификация балочной системы, инженер может потребовать дополнительное вертикальное усиление, установленное в полу (ах) под чердаком, чтобы выдержать вес нового чердака. . Это может включать установку структурных столбов в одной или нескольких частях дома (которые часто могут быть скрыты в существующей стене).

Другие структурные проблемы также являются факторами, включая наличие достаточного места для установки лестницы на чердак. Строительный кодекс часто требует доступа по лестнице на чердак, если пространство будет использоваться как спальня. Если вы собираетесь установить только чердак для сидения, вы можете обойтись просто лестницей.

РАССМОТРЕНИЕ ПОМЕЩЕНИЯ НА ПОМЕЩЕНИИ

Высота над чердаком определяет, сколько полезной площади у вас есть. Хотя местные нормы и правила различаются, во многих сообществах потолок в готовой жилой зоне (включая чердаки) не может быть ниже 6 футов 8 дюймов до 7 футов 6 дюймов от пола.Это не значит, что вы не можете использовать чердаки, где наклонный потолок ниже; это пространство просто не будет засчитываться в официальную жилую площадь вашего дома. Например, вы можете соорудить шкафы для хранения вещей или кубрик на пологих сторонах чердака; Однако когда оценщик измеряет квадратные метры готового чердака, только та часть, где потолок соответствует минимальным стандартам высоты, будет записана как жилая площадь.

Очевидно, что ограниченное количество полезной площади может повлиять на то, как вы собираетесь ее использовать.Маленькие спальни уютно расположены на чердаке со скошенными потолками, но вы можете пересмотреть свои планы, если на вашей полезной площади не умещается больше, чем кровать.

УСТАНОВКА ПОЛА ЧЕРДАКА ТОЛЬКО ДЛЯ ЛЕГКОГО ХРАНЕНИЯ

Если балки вашего чердака не выдерживают веса, необходимого для отделки жилого помещения, но инженер очистил их для поддержки настила пола для легкого хранения, вы можете установить ½-дюймовую фанеру или ориентированно-стружечная плита (OSB) в панелях размером 4 на 8 футов поверх существующих 16-дюймовых балок OC.Для балок с расстоянием между балками 24 дюйма OC используйте более толстую ¾-дюймовую фанеру, чтобы предотвратить провисание между ними. Если вы знакомы с основными методами столярных работ и обрамления, установка террасного настила для хранения на чердаке — это удобный проект для рукоделия. Просто помните: этот тип мансардного пола обеспечит место для хранения предметов излишка и сезонных вещей, но он не пройдет проверку в качестве пола жилого помещения.

Фото: istockphoto.com

ПРЕОБРАЗОВАНИЕ ЧЕРДАК В ЖИВОЕ ПОМЕЩЕНИЕ

Настил чердака, предназначенный для жилого помещения, необходимо укладывать в соответствии со строительными нормами.Некоторые общины разрешают домовладельцам строить собственное строительство, но они по-прежнему подлежат всем проверкам, требуемым строительной администрацией. Принятый настил пола для жилого помещения, как правило, представляет собой черновой пол с гребенчатым пазом толщиной ¾ дюйма, приклеенный и прикрученный к балкам. Производитель чернового пола может указать схему крепления, например, один винт через каждые 6 дюймов по краю панели и через каждые 8 ​​дюймов в поле (в центре панели).

Даже если это разрешено вашим сообществом, преобразование чердака в жилое пространство — сложный проект, за который большинство домовладельцев не готовы взяться.Он включает в себя установку розеток, выключателей и (потенциально) водопроводных и канализационных труб, если будет добавлена ​​ванная комната. Чердаки вентилируются свежим воздухом, поэтому необходимо принять меры для перенаправления вентиляции чердака через пространство для стропил, а затем стропила необходимо изолировать. Переоборудование чердака — отличный способ расширить жилую площадь вашего дома, но лучше всего доверить работу лицензированному подрядчику.

Фото: istockphoto.com

Проконсультируйтесь со специалистом по напольным покрытиям

Найдите лицензированных экспертов по напольным покрытиям в вашем районе и получите бесплатную и бесплатную смету для вашего проекта.

+

Изоляция чердаков и чердаков | Изоляция из древесного волокна

Утеплитель мансардного этажа

Преимущества утепления чердачного этажа

Если чердак не будет использоваться для жилых помещений, рекомендуется надлежащим образом изолировать чердак, чтобы предотвратить проникновение тепла в неиспользуемое чердачное пространство. Подсчитано, что 25% внутреннего тепла уходит через неизолированные крыши или чердачные перекрытия. При утеплении чердаков проще всего разместить гибкую изоляционную обрешетку Pavaflex между балками перекрытия деревянного пола.Этот воздухопроницаемый натуральный утеплитель должен плотно прилегать к балкам, чтобы не оставалось зазоров по краям. Однако не закрывайте вентиляционные зоны чердака, иначе конденсация станет серьезной проблемой. Жесткие древесноволокнистые плиты Pavatherm также можно разрезать по размеру, чтобы они плотно прилегали к балкам, но это может быть сложной задачей для выполнения на месте.

Есть несколько вариантов дополнительной теплоизоляции над изоляцией полости чердака.Если настил пола должен быть уложен на чердаке, он должен быть уложен поверх балок, а затем поверх чердака можно уложить изоляционный слой из древесного волокна. Существуют различные варианты утепления чердаков из древесноволокнистых плит в зависимости от доступного пространства и требований к тепло- и акустике. Если требуется гораздо меньшее значение коэффициента теплопередачи U, то на пол можно уложить слой плитки Pavatherm с квадратными краями. Pavatherm бывает различной толщины от 40 до 160 мм, поэтому чем толще слой, тем ниже результирующий коэффициент теплопроводности. Pavatherm подходит для средних нагрузок на сжатие, поскольку имеет прочность на сжатие не менее 20 кПа, но если ожидается большая нагрузка на чердак, настоятельно рекомендуется использовать Pavaboard с очень высокой прочностью на сжатие 150 кПа. Основным преимуществом полного покрытия площади пола является устранение тепловых мостиков через балки перекрытия. Это также снизит как воздушный шум (например, разговоры, музыка), так и шум от ударов (например, шаги, движущаяся мебель) через чердак, а также снизит риск перегрева собственности в более теплые летние месяцы за счет добавления тепловой массы к конструкции. .Если чердак никогда не будет использоваться и укладка настила пола не требуется, просто поместите Pavatherm встык поверх балок. Однако по нему нельзя ходить, поэтому для безопасности положите несколько прогулочных досок поверх Pavatherm , убедившись, что доски сидят на балках.

Если требуемый коэффициент теплопередачи соответствует или почти соответствует требованиям изоляции полости чердачного перекрытия, но при этом возникает проблема с ударом или шумом шагов, рассмотрите возможность укладки слоя Softboard Standard Natural , который обеспечивает хорошую прочность на сжатие и очень хорошее снижение шума при ударе. а также некоторое снижение уровня шума в воздухе через полы.Эти плиты бывают различной толщины — до 19 мм, поэтому они не будут занимать слишком много высоты в помещении. Как правило, он укладывается плавучим образом непосредственно на верхнюю часть основания. Также будут реализованы другие преимущества древесного волокна, такие как уменьшение тепловых мостиков и добавление тепловой массы к площади пола.

Другой вариант — использовать очень тонкую подкладочную плиту Pavastep , которая имеет толщину 8 мм и помогает снизить ударный шум через пол. Его можно уложить плавающим способом или приклеить к деревянному или бетонному основанию, и поверх него можно укладывать большинство отделочных покрытий пола.

Изоляция чердачной крыши

См. Раздел «Изоляция крыши изнутри».

Изоляция чердачных стен

См. Раздел «Изоляция внутренних стен».

Калькулятор U-значения

Чтобы рассчитать ваши собственные значения U для различных конструкций, попробуйте> Бесплатный калькулятор U-значения.

Советы по повышению эффективности изоляции чердака

Статистика показывает, что 85 процентов потерь тепла в доме происходит прямо через чердак.Дома, построенные до энергетического кризиса в начале 70-х годов, могут иметь лишь небольшую изоляцию из стекловолокна на чердаке или пустые полости между балками. В любом случае дом, вероятно, тратит энергию — и деньги домовладельцев.

Количество изоляции, обеспечиваемой материалом, измеряется его значением R. Чем выше число в R-значении, тем эффективнее изоляция. Дома, построенные до 1970-х годов, вероятно, имеют R-значение 11 или меньше, но сегодняшние стандарты требуют, чтобы R-value достигал 38 или более, в зависимости от местоположения дома.

В некоторых домах между балками потолка может быть серый материал. Если это старый дом, это может быть минеральная вата. В новом доме, скорее всего, будет выдувная целлюлоза. В любом случае его можно оставить на месте и добавить изоляцию.

При работе с изоляцией надевайте перчатки, защитные очки и хорошую маску для твердых частиц, особенно при использовании стекловолокна.

В некотором смысле с утеплителем из жесткого пенопласта легче работать, но со стекловолокном обычно легче забраться на чердак.

Не волнуйтесь, если изоляция из стекловолокна в доме кажется слишком тонкой. Он расширится до 6 дюймов в толщину.

Чтобы вырезать войлок по размеру, положите его на кусок фанеры. Затем поместите короткий отрезок 2х4 в то место, где вы хотите разрезать, поставьте ногу на 2х4 и опереться на него, чтобы сжать стекловолокно. После сжатия его легко разрезать канцелярским ножом.

Если у вас уже есть шесть дюймов изоляции и вы хотите получить рекомендованный R-38, добавьте «чердак».«Он также сделан из стекловолокна, но у него нет бумажной основы. Чтобы установить его, просто положите его на балки. Продолжайте добавлять слои, пока не дойдете до R-38.

Обратите внимание на новую беззудную полиэтиленовую пленку. С ним намного проще работать и он безопаснее, поэтому стоит дополнительных затрат.

Изоляция из пенопласта

для чердаков

Изоляция из пенополиуретана

может использоваться двумя распространенными способами для изоляции чердака и защиты дома от других повреждений, связанных с погодой и влажностью.

Пена для утепления чердачного этажа (вентилируемые чердачные помещения)

Метод использования распыляемой пены на чердаке часто диктуется строительной наукой и принципами проектирования, которых придерживается ваш архитектор и / или строитель. В традиционном вентилируемом чердаке на чердачном этаже используется изоляция, чтобы изолировать потолок от сезонной жары и / или холода. Распылительная пена используется там, где используются традиционные войлоки из стекловолокна или целлюлоза; между балками пола. Остальное, если чердак оставить неизолированным и хорошо вентилируемым через щипцы, софиты и коньки в конструкции крыши.Этот тип инженерной системы наиболее распространен в США, но может быть не самым эффективным.

Пена для утепления чердачного этажа (чердачные помещения без вентиляции)

В этом приложении, которое считается наиболее эффективным, большинство производителей SPF-индустрии, пена распыляется непосредственно на нижнюю часть крыши между балками, вниз по краю и в области потолка, на торцы фронтона стены и эффективно герметизация и изоляция всего чердачного помещения от проникновения воздуха.

Традиционная практика изоляции нижней стороны крыши на чердаке вызвала много споров в строительной отрасли, поскольку «стандартные» методы кровли и проектирования требуют вентиляции чердака, чтобы уменьшить проблемы с влажностью и накоплением тепла в помещении. жаркие летние месяцы.

Тем не менее, на вентилируемом чердаке летом температура станет примерно 130 градусов. Нет причин, по которым ваш кондиционер и вентиляционные каналы должны работать в таких суровых условиях.Также существует возможность образования влаги из-за конденсации на этих приборах.

Нанесение аэрозольной пены непосредственно на нижнюю часть кровельного настила теперь изолирует чердак от сильного тепла, которое когда-то излучалось через горячую черепицу и крышу. На чердаке уже нет суровых температур. Короче говоря, чердак теперь становится «кондиционированным» пространством дома, которое так же комфортно, как и любая другая комната в доме. Большинство строителей и дизайнеров скажут вам, что эта система бесполезна, потому что древесина должна дышать, а черепица на вашей крыше теперь будет перегреваться, становиться слишком жарко и скручиваться.

Было проведено большое количество исследований по проблеме «дышащей древесины», и было обнаружено, что большинство производителей мебели фактически сушат древесину в печи перед использованием. Они утверждают, что если древесине дать «дышать», это со временем усугубит ее ухудшение. Сушеная древесина, используемая для изготовления всей мебели, содержит небольшое количество влаги. Если эта влага продолжит высыхать, вы начнете видеть трещины и расколы. Они принимают дополнительные меры, чтобы убедиться, что древесина полностью запечатана. Древесина должна быть полностью запечатана.У правильно отделанной и ухоженной мебели этой проблемы не будет. Возможно, поэтому мы красим и свой дом, и заборы, и все остальное. Я знаю человека, который несколько лет назад поставил забор, дал ему дышать, а теперь он падает, потому что он гнилой. Вот и все, чтобы дышать деревом…

ELK Premium Building Products утверждает, что их черепица не имеет никаких проблем при использовании на не вентилируемом настиле крыши. Вот вам и завивка черепицы…

Кровельная система с изоляцией из аэрозольной пены снижает потребление энергии несколькими способами.Потери энергии из каналов, расположенных на чердаке, практически исключены. Верх здания намного плотнее, что снижает инфильтрацию и эксфильтрацию, поэтому лишняя влага не попадает на чердак. Также снижается проникновение через потолок. К тому же температура чердака ниже, что еще больше снижает энергетические нагрузки.

В стандартной системе теплоизоляции изоляция потолка снижает передачу тепла от чердака к жилому помещению (летом). Температура на чердаке в течение дня часто может приближаться к 140F.Большая часть этого тепла поступает в чердак в результате многоступенчатого процесса. Во-первых, солнечная энергия согревает черепицу и обшивку. Затем горячая оболочка передает тепло остальной части чердака за счет теплопроводности, конвекции и лучистой теплопередачи. Температура 140F нижней поверхности крыши запускает процесс теплопередачи.

Изоляция поверхности крыши с помощью аэрозольной пены снижает температуру поверхности чердака (температура, обеспечивающая теплопередачу). Как кондуктивная, так и конвекционная теплопередача пропорциональны разнице температур, поэтому теплопередача будет уменьшаться пропорционально падению температуры поверхности.Теперь в этой зоне будет примерно такая же температура, как и в жилой зоне вашего дома.

Преимущества включения чердака в изолированное пространство:

Утечка в воздуховоде и потеря / теплоотдача из воздуховодов — гораздо меньшая проблема.
Воздухонепроницаемость крыши проще, чем потолка.
Пыль и неплотная изоляция с меньшей вероятностью попадут в жилые помещения.
Испытания показывают, что затраты на электроэнергию ниже, когда чердак герметичен.
Дополнительную информацию можно получить в ASHRAE (8700-527-4723) в публикации под названием «Вентилируемые и герметичные чердаки в жарком климате».

Super-Insulate the Net Zero Building Envelope

Постройте и изолируйте сводчатый потолок : Используя каркас крыши правильного размера, можно построить наклонные потолки с пространством для достаточной теплоизоляции. Фермы с ножничными и параллельными поясами можно заказать практически в любой конфигурации. Неплотную изоляцию можно надуть на потолок с уклоном крыши 2 из 12 или меньше, хотя вам следует проконсультироваться с установщиком изоляции для получения рекомендаций. Другой вариант — и, как правило, менее дорогой — это стропила с двутавровыми балками.Шестнадцатидюймовые двутавровые балки позволяют разместить R-60 и вентиляцию. Лучше всего использовать плотную изоляцию для большего значения R и предотвращения оседания изоляции на крышах с уклоном на крышу 3 на 12 или более.

Жесткая внешняя изоляция: Возможно, наиболее эффективная компоновка — это нанесение на настил крыши слоя жесткой изоляции с низким ПГП толщиной от четырех до шести дюймов. Листы утеплителя удерживаются планками обшивки, которые также создают вентиляционный канал. Второй слой кровельной обшивки и рубероида закрывает сборку.Дополнительная изоляция может быть помещена между стропилами с использованием войлока, плотного набивки или распыляемой пены низкой плотности для достижения желаемого общего R-значения.

Дополнительным преимуществом правильно утепленной крыши является защита от ледяных завалов.

Выдувная изоляция

Плотная обдувная изоляция имеет два преимущества по сравнению с более распространенной изоляцией из войлока. Во-первых, плотная упаковка естественным образом заполняет все щели и трещины, в то время как при ручной резке войлок неизбежно остаются пустоты и сжатие, что приводит к ненужным потерям тепла.Заполните стены и пол плотным стекловолокном или целлюлозой, чтобы получить необходимые изоляционные свойства. Плотная изоляция значительно дешевле, чем распыляемая пена с закрытыми порами, и в ней используются методы, известные всем строителям. Плотное стекловолокно имеет коэффициент сопротивления R около 4,2 на дюйм. Например, Owens Corning ProPink L77 имеет R-значение 4,25 рэнд за дюйм. Выдувная целлюлоза — это хорошая натуральная, переработанная и более экологичная альтернатива стекловолокну. Независимо от материала, плотная упаковка должна быть надлежащей плотности (3.5 фунтов на кубический фут), чтобы избежать оседания, и его следует защитить от влаги с помощью эффективного влагобарьера.

Пена для спрея с закрытыми порами

Изоляция из пенопласта с закрытыми порами имеет несколько важных преимуществ. Он может обеспечить такую ​​же изоляцию в стене 6 дюймов, что и стена 12 дюймов, заполненная стекловолокном или целлюлозой, и, таким образом, обеспечит примерно на 6 дюймов больше дополнительного жилого пространства с каждой стороны дома. Пенопласт с закрытыми порами, также называемый пеной высокой плотности, непроницаем для водяного пара, что делает его хорошим выбором для чердаков или подвесных помещений.Самое главное, это значительно улучшает герметичность. Однако при нынешних ценах на эквивалентные значения R это примерно в два-три раза дороже, чем плотное стекловолокно, вставленное между стенками стоек с двойным смещением. Пены для распыления, в которых используются пенообразователи на основе гидрофторуглеродов (ГФУ), оказывают серьезное негативное воздействие на глобальное потепление и окружающую среду. Новые пенообразователи на основе гидрофторолефинов (HFO) решают проблему парниковых газов, но пока не получили широкого распространения. В зависимости от местных затрат и климата, стекловолокно или целлюлоза могут быть лучшим выбором для вашего общего подхода к изоляции.Однако в других случаях уникальные качества распыляемой пены с низким содержанием углерода делают ее идеальной для решения тепловых проблем или снижения рисков влажности в определенных местах каркаса здания, таких как герметизация и изоляция краевых балок в двухэтажном строительстве.

Жесткая вспененная плита

Жесткая изоляция из пенопласта может использоваться в качестве разумной альтернативы выдувному стекловолокну или целлюлозе в ограниченных пространствах, где требуется большее значение R. Для эффективного использования жесткого пенопласта конструкции стен, потолка и пола должны быть спроектированы таким образом, чтобы их можно было использовать наиболее экономично.Хорошие применения для жесткой изоляции включают:

• на внешней стороне стандартных стен, где требуется дополнительная R-ценность
• над обшивкой крыши как часть невентилируемого сводчатого потолка для обеспечения адекватной теплоизоляции возле карниза низкосклонной крыши вместо ферм с приподнятым каблуком
• в местах, где водопровод или воздуховоды должны располагаться слишком близко к наружной обшивке стен

Некоторые широко используемые жесткие изоляционные материалы также имеют высокий GWP. По этой причине предпочтительны пенополистирол (EPS), плиты из минерального волокна и пробка.

Изоляция пола

Хотя в идее о том, что полы теряют меньше тепла, чем стены или потолки, может быть доля правды, для достижения цели нулевого чистого потребления энергии все же важно обеспечить их хорошую изоляцию. Это означает достижение примерно такого же R-значения для полов, как и для потолков и стен. Конструкции пола сильно различаются в зависимости от климата, поэтому существует несколько вариантов утепления полов:

Подлое пространство: Установка 12-дюймовых двутавровых балок и продувка плотной изоляции доведут полы до R-45.Может возникнуть соблазн снизить затраты, выбрав изоляцию из войлока, но большое количество проводов и труб, присутствующих на большинстве полов, затрудняют правильную установку. В этом случае несущий пол служит воздушной преградой. Большинство строителей предпочитают тщательно заклеивать периметр каждого листа пола строительным клеем. В местах для обхода необходимы вентиляционные отверстия в фундаменте. Эти вентиляционные отверстия обычно прорезаны в балке обода, где они вытесняют изоляцию и способствуют проникновению воздуха в изолированное пространство. Отверстия для пролезки лучше закрыть в фундаментной стене, где они не будут мешать утеплению.Если фундаментная стена в основном находится ниже уровня земли, можно установить колодец.

Изолированная плита: Полы из плит на одном уровне, как правило, имеют меньше утечек воздуха, чем полы с деревянным каркасом, хотя проходы сантехники необходимо герметизировать. В более холодном климате для достижения необходимого R-значения ниже плитного пола требуется от 8 до 10 дюймов дорогостоящего экструдированного полистирола или пенополистирола высокой плотности. Следует соблюдать осторожность, чтобы установить изоляцию такой же толщины по периметру, где потери тепла являются наибольшими.В более теплом климате может потребоваться гораздо меньше или даже нулевая изоляция в зависимости от местных условий, что делает плиту более экономичной в таком климате. Узнать больше об утепленных плитах можно здесь.

Изолированный подвал: В случае сплошных подвалов стены ниже уровня земли в идеале должны быть изолированы снаружи, чтобы тепловая масса бетонной стены доходила до тепловых границ здания. Самый простой способ сделать это — возвести стену подвала из изоляционных бетонных опалубок. Вероятно, это будет самый дорогой вариант.В качестве альтернативы, поместите двухдюймовые слои пенополистирола высокой плотности напротив бетона, расположив стыки в шахматном порядке, а затем постройте каркасную стену размером 2 × 4 дюйма с изоляцией из войлока R-21, чтобы получить в общей сложности около R-38 в стене подвала. . В зависимости от требований к проекту можно утеплить пол над подвалом и объявить это нижнее пространство безусловным.

Воздуховоды и изоляция HRV / ERV

Может возникнуть соблазн провести вентиляционные каналы от блоков HRV / ERV через чердаки или полости в наружных стенах, где они могут повлиять на изоляцию.Самое простое и наименее затратное решение — разместить их над потолком и добавить дополнительную изоляцию над воздуховодами. Но лучший подход — спроектировать дом так, чтобы воздуховоды находились в кондиционируемом пространстве. Это можно сделать с помощью софитов, подвесных потолков или утепленных герметичных пазов. В некоторых проектах весь чердак входит в тепловую границу, утепляя крышу. Аналогичный подход можно использовать с невентилируемым пространством для обхода, хотя это может быть более сложной задачей. Любое из этих решений должно быть интегрировано на этапе проектирования и проанализировано на предмет рентабельности.

Утеплить чердак, не удаляя пол

Q. Кто-то уложил пол на чердаке моего 100-летнего дома и использовал это место для хранения вещей. Я не думаю, что они кладут какой-либо утеплитель под этот пол, потому что у потолка кухни, который находится под чердаком, холодно. Можно ли это изолировать? Если да, то как? Я не хочу рвать старый пол. J.B. Ann Arbor. A. Не снимая напольного покрытия, у вас есть возможность обдувать рыхлую изоляцию (стекловолокно или целлюлозное волокно) поверх пола.Это, конечно, не позволит использовать эту территорию для хранения вещей. Но если это не проблема, то покрытие пола изоляцией было бы относительно простым решением.

Еще одна идея — раскатать поверх пола войлок из стекловолокна. Плотно соединенные вместе, они улучшат тепловые характеристики этой части вашего чердака. И, если в какой-то момент вы действительно захотели использовать пол для хранения, вы можете просто свернуть войлок и удалить их (или, лучше, сложить ненужные поверх других, чтобы увеличить толщину изоляции).

Однако удаление любого из войлоков (или, в первую очередь, освобождение места для хранения) серьезно снизит эффективность всей установки. Гораздо лучше иметь изоляцию, покрывающую всю площадь пола, особенно с учетом пустот под половыми досками. В этом случае тепло, поднимающееся в полую область, будет быстро перемещаться к неизолированной части пола.

Еще один (и, вероятно, лучший) вариант, хотя он потребует дополнительных усилий, — заполнить полость между балками и нижней стороной пола выдувной изоляцией из целлюлозного волокна, а затем наложить дополнительную изоляцию сверху. пола.Этого можно добиться, просверлив отверстия в половицах и вставив в них сопло устройства для выдувания изоляции. Изоляция заполнит полости. Это даст лучший результат, так как изоляция будет размещена непосредственно над той областью, где она больше всего необходима.

Тем не менее, любая проводка ручки и трубки в полости должна быть изолирована от окружения изоляцией. Эта электрическая система предназначена для воздушного охлаждения; закрытие может привести к перегреву проводов.

Плюс, имейте в виду, что ни один из этих сценариев не позволит вам выполнить герметизацию мансардного этажа под половицами. Это важный компонент утепления. Но вы можете решить, что удаление пола — это слишком много усилий для потенциальной выгоды. Таким образом, продувка пустот, заполненных изоляцией, в некоторой степени поможет уменьшить потоки воздуха из нижнего дома на чердак. Не идеально, но определенно лучше того, что есть в настоящее время.

В любом случае продувка изоляции под полом даст вам несколько вариантов.Если затем вы решили наматывать изоляцию сверху, вы могли бы в определенное время откатить часть ее обратно, и потеря тепловых характеристик была бы значительно меньше, чем если бы полости оставались полыми. Точно так же, если вы надуваете рыхлый утеплитель поверх пола с заполненными пустотами, вы можете откинуть его в сторону, если вам нужно немного места для хранения.

Что бы вы ни выбрали, имейте в виду, что хранение предметов на чердаке не подходит ни для хранимых предметов (из-за огромных циклов и колебаний температуры и влажности), ни для лучшей изолирующей функции.Лучше найти другие места для хранения вещей, а мансардный этаж выделить под толстую массу утеплителя.

Золтон Коэн — бывший домашний инспектор, сертифицированный ASHI, из Каламазу. Напишите Золтону Коэну, Around the House, P.O. Box 2007 Kalamazoo, MI 49003, или свяжитесь с ним через Michigan Live по адресу www.mlive.com/forums/homeimprovement/.

Следы двоения от теплопередачи

Читатель пишет о недавнем осмотре дома Кейп-Код 1950 года, который он рассматривает для покупки.

На втором этаже читатель заметил несколько слабых черных полос на каждом стропиле / балке в комнате, в которой был единственный возврат кондиционера. Пятна начинались в футе или около того над полом и следовали за угловатым подъемом, но не доходили до потолка. Только в этой комнате читатель заметил эти полосы.

Инспектор читателя сказал, что полосы были результатом комбинации радиатора и возврата кондиционера, создавая турбулентность воздуха, в результате чего грязь и пыль оседали на стеновых панелях.Он не записал это во время домашнего осмотра, так как считал это нормальным для Кейп-Кодса.

Читатель хочет знать, является ли данное состояние причиной для тревоги?

Уважаемый читатель:

Объяснение вашего домашнего инспектора о том, что полосы состоят из грязи и пыли, осевшей на стене, верно, но это только половина объяснения.

Это явление называется двоением изображения. Обычно это не признак серьезной проблемы. Это происходит потому, что теплопередача через каркас стен и потолка, включая стойки, балки и стропила, вызывает появление холодных пятен на утепленных стенах и потолках в холодную погоду.В некоторых случаях в прохладных местах скапливается пыль и грязь, затемняя их.

Возможно, вам никогда не приходилось задумываться об этом, но дерево проводит тепло. Деревянный каркас в наружной стене дома позволяет некоторой части тепла в доме течь наружу через древесину. Это называется тепловым мостом. И хотя древесина не проводит столько тепла, как некоторые другие конструкционные материалы, используемые в зданиях, такие как сталь и каменная кладка, она проводит гораздо больше, чем изоляция между стойками в той же стене.

Степень сопротивления материала теплопередаче выражается значением R, причем лучшие изоляторы имеют более высокие значения R. Изоляция из стекловолокна, установленная между панелями два на четыре в типичной стене с каркасом 3 1/2 дюйма, имеет значение R, равное 11. Напротив, стойки два на четыре в стене имеют коэффициент сопротивления R, равный 4.38.

Этот тепловой мостик на деревянных стойках приводит к тому, что поверхность стены на стойках становится холоднее, чем между ними.

В этих более прохладных областях частицы в воздухе с большей вероятностью «оседают» на поверхности — процесс, который объясняется конденсацией влаги на стене или снижением кинетической энергии в воздухе рядом со стеной.Гальванические частицы постепенно затемняют эти участки стены.

Тот же принцип применяется к потолкам ниже неотапливаемого чердака, а в районе Кейп-Код — к участкам стены или потолка, прикрепленным к стропилам.
