Утепление крыши бетонной: Плоская крыша — как ее утеплить?

Плоская крыша — как ее утеплить?

Всем хозяевам частных домов знакома проблема утепления кровли. В стандартных постройках с крышей, располагающейся под углом, эта задача решается размещением утепляющего слоя в стропильной системе и при необходимости – внутреннем утеплении. Однако, все становится намного сложнее, если необходимо утеплить плоскую крышу – как это сделать, знают очень немногие и задача становится очень непростой. О способах решения проблемы с плоскими крышами поговорим далее.

Отличия от традиционных решений

Создание теплоизолирующего слоя на плоских кровлях – совершенно иная задача, нежели утепление обычных двухскатных или многоскатных крыш. Здесь используются другие принципы укладки изоляции и применяются другие технические решения

Наружная укладка

При таком подходе, все слои утепления и гидроизоляции располагаются с наружной стороны перекрытия. Соответственно, требуется создание такого сберегающего тепло «пирога», который сможет выдержать все температурные и климатические изменения. Существует два основных типа плоских крыш, утепляемых по разному:

  • Классические
  • Инверсионные

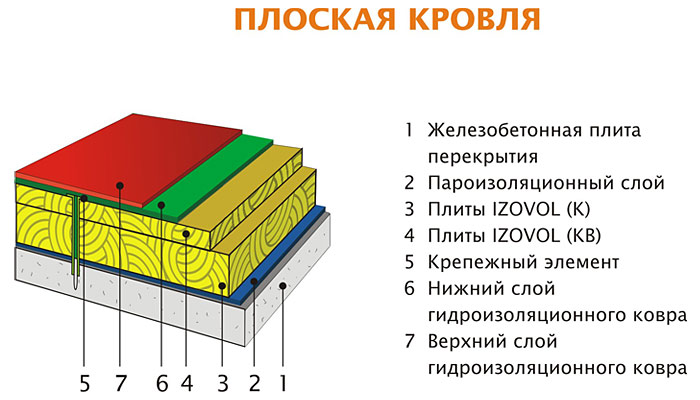

Классическая кровля утепляется по стандартной схеме и укладка слоев производится в следующем порядке, если считать снизу вверх:

  • Плита перекрытия
  • Пароизоляционная пленка
  • Утеплитель
  • Гидроизоляция

Данная схема обладает существенным недостатком – внешняя гидроизоляция требует периодического ухода и ремонта. Его производят раз в два три года и это влечет дополнительные расходы, хотя, такое устройство кровли обходится немного дешевле другого варианта — инверсионного.

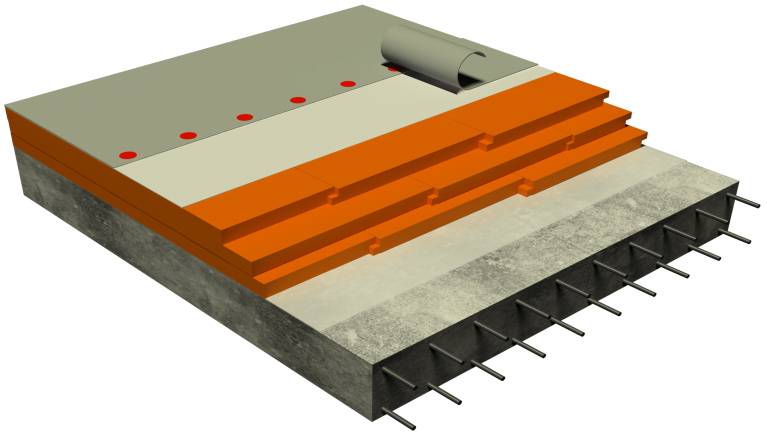

Такая разновидность кровель считается более дорогой в обустройстве, но, лучше выдерживает перепады температур и не требует столь частого ремонта. Принципиальны ее отличием от классического варианта будет другая схема укладки слоёв и обустройства:

  • Первой будет, как и в предыдущем случае плита перекрытия
  • Потом – стяжка
  • Далее идет гидроизоляция
  • Следующий – утеплитель
  • Поверх укладывается специальная пленка — фильтр
  • Накрывает пирог керамзит или гравий, толщиной не менее 50 миллиметров

Подобное решение позволяет защитить гидроизолирующую прокладку и значительно увеличить срок ее службы.

Внутреннее расположение утеплителя

Разбираясь, как утеплить плоскую крышу снаружи, не стоит забывать, что утепление можно произвести и изнутри. Особенно актуально такое решение при наличии неиспользуемого или технического чердачного помещения. В этом варианте все необходимые материалы крепятся к перекрытию изнутри. Однако, от необходимости обустройства наружной гидроизоляции это не освобождает.

Этот способ утепления менее эффективен, чем наружный, но, в некоторых случаях он может оказаться единственно возможным. Здесь все составляющие конструкции и схема их расположения будут соответствовать классическому наружному утеплению, с той лишь разницей, что они будут располагаться не снизу вверх, а сверху вниз, в обратной последовательности.

 Отличается лишь создание теплоизолирующей конструкции в жилых помещениях, когда внешняя сторона собираемого пирога будет выступать в роли потолка. В этом случае, внешней составляющей собираемого «пирога» будет декоративное покрытие. Это может быть, как натяжной потолок, так и любое другое решение, больше подходящее по внешнему виду или соответствующее вкусу хозяина дома.

Разные типы изоляции

Различают однослойные и двухслойные виды теплоизоляции. При однослойной укладке используют только один слой теплоизолятора одинаковой плотности. При создании эксплуатируемой кровли потребуется внешняя бетонная стяжка и теплоизолятор, рассчитанный на высокие нагрузки. Такой вариант подходит, если вы решаете, как утеплить бетонную крышу – она спокойно выдержит вес и сохраняющих тепло составляющих, и защищающую их бетонную стяжку при необходимости.

 Двухслойная схема подразумевает использование теплоизолирующих материалов разной плотности. При этом, первый из них будет выполнять роль основного изолятора. А второй, более плотный, распределяет механическую нагрузку по площади и защищает внутренний слой. Такая конструкция значительно легче и может применяться для работ в зданиях с непрочными перекрытиями.



технология теплоизоляции, как правильно утеплить

Содержание статьи:

  1. Особенности утепления плоской кровли
  2. Устройство плоской крыши
  3. Материалы для утепления крыш плоского типа
  4. Технология утепления кровли изнутри и снаружи
  5. Способы укладки по железобетонному и деревянному основанию
  6. Заключение

В сферах промышленного и гражданского строительства плоские кровли являются основным видом покрытий зданий. В индивидуальном домостроении наблюдается обратная тенденция, хотя и здесь нередко встречаются дома с плоскими крышами.

Так как под плоским перекрытием индивидуальных домов находятся жилые помещения, одна из основных задач строительства ─ обеспечение комфортности проживания находящихся в них людей. Этого можно добиться утеплением крыши, одновременно позволяющим избежать весомых расходов на отопление.

Особенности утепления плоской кровли

Утепление плоской крыши индивидуальных домов немного отличается от тех же процессов в промышленно-гражданском строительстве. Если конкретно рассматривать эти работы, то можно выделить следующие особенности:

  • Основаниями для монтажа теплоизоляционного пирога на плоских крышах индивидуальных домов обычно служат железобетонные плиты перекрытий или деревянные балки с уложенными на них древесными листами. Намного реже встречается заливной бетонный монолит и никогда не используется профлист, столь популярный в сфере промышленного и коммерческого строительства.
  • Для наружного утепления плоской крыши индивидуальных домов применяются жесткие плитные материалы. В промышленно-гражданском строительстве на поверхности плоской кровли можно встретить и минеральную вату, способную в больших объемах адсорбировать влагу с потерей своих гидрозащитных свойств. Также в этой сфере используется значительно большее количество утеплительных материалов и технологий ─ пенобетон, засыпные керамзит, вермикулит, пеностекло, бумажная эковата, напыляемые полиуретан, полистирол.
  • Утепление всех индивидуальных домов с плоскими крышами производятся снаружи в отличие от гражданского строительства, где в силу больших пространств можно встретить и внутреннюю теплоизоляцию.
  • Основная схема кровельного пирога индивидуальных домов ─ инверсионная крыша. Это вариант, при котором гидрозащитный ковер укладывается на несущее основание и сверху накрывается утеплителем. В общегражданском строительстве довольно часто встречаются и неинверсионные крыши, где утеплитель накрывают гидравлической изоляцией.
  • Следует отметить, что в частном домостроении используют более дорогие и качественные стройматериалы, которые укладывают специалисты высокой квалификации.

Устройство плоской крыши

Все плоские крыши делят на эксплуатируемые и неэксплуатируемые. Соответственно отличаются и конструкции их кровельных пирогов. Однако в каждом из этих типов плоских крыш можно выделить следующие основные слои:

Гидроизоляционный ковер. Его укладывают сразу на основания из древесных материалов или бетонных плит. В индивидуальном домостроении в качестве гидрозащитного ковра обычно используют наплавляемые в два слоя битумно-полимерные рулоны. Благодаря полимерным модификаторам, этот материал более пластичен, чем чисто битумный, и способен справляться с небольшими деформациями оснований. Намного реже используют различные полимерные, полимерно─битумные мастики, не имеющие в отличие от рулонов защитных посыпок.

Уклонобразующие слои. Минимальный уклон любой плоской крыши должен составлять 1° или 1,5%. Чтобы его сформировать, используют образующие уклоны слои из керамзита, цементно-песчаной стяжки или клиновидных плит утеплителя. Стяжка может быть сформирована в любом месте кровельного пирога, керамзит обычно насыпают на водоотталкивающий ковер, а клиновидный утеплитель наклеивают на теплоизолятор из аналогичного материала.

Утеплитель. Основной вид утеплителей для плоских крыш ─ это плиты из пенопластов высокой плотности, экструзионного пенополистирола XPS, пенополиуретана PUR или пенополиизоцианурата PIR. Теплоизолятор редко наклеивают на кровельный ковер и обычно монтируют в свободной раскладке, фиксируя на основании лишь крайние плиты.

Защитные покрытия утеплителя. Для предохранения теплоизоляционных плит от механических повреждений, напитывания влагой, используют защитные материалы ─ полиэтиленовые пленки, поливинилхлоридные (ПВХ) мембраны, геотекстильные полотна, самоклеящиеся полимерно-битумные рулоны.

Обычно на этой стадии завершается процесс устройства большинства неэксплуатируемых плоских крыш.

Финишные покрытия. Если кровля является эксплуатируемой, продолжают монтаж кровельного пирога, заливая сверху стяжку, насыпая балласт из гравия или щебня, грунт для формирования газона или песок под укладку тротуарной плитки.

Половые покрытия. В индивидуальных домах практикуют покрытия эксплуатируемой кровли из тротуарной плитки на песчаной подушке, террасной доски на лагах или групноразмерного керамогранита на опорах.

Материалы для утепления крыш плоского типа

Основное требование к материалам для утепления плоской крыши ─ их низкая теплопроводность. Но далеко не всегда этот параметр является определяющим при выборе утеплителя. Весомыми могут оказаться и такие факторы, как стоимость, экологичность, водопоглощение, паропроницаемость, горючесть теплоизолятора.

Пенополистиролы

Это наиболее длинная линейка теплоизоляционных материалов на основе вспененных полистиролов, полученных по разным технологиям. Их отличительные особенности:

  • Низкая теплопроводность порядка 0,03─0,05 Вт/(м∙°К), возрастающая с увеличением плотности материала.
  • Незначительное водопоглощение всех типов в пределах 0,2─0,4%, за исключением обычного пенопласта ПСБ, у которого этот показатель доходит до 4%.
  • Очень низкая паропроницаемость порядка 0,03─0,04 мг/(м∙ч∙Па).
  • Горючесть класса Г4 (материал горит) или Г3 (в пенополистирол добавлены антипирены, после чего он не поддерживает горение).
  • Боязнь ультрафиолетового излучения, при котором материал разлагается.

На строительном рынке встречаются пенополистиролы (пенопласты) следующих модификаций:

ПСБ ─ беспрессовой пенопласт плотностью до 50 кг/м3, полученный из слипшихся между собой гранул полистирола, вспененных в среде водяного пара. Материал не отличается высокой прочностью и имеет довольно высокое водопоглощение, что делает проблематичным его применение на плоских эксплуатируемых кровлях. Беспрессовый пенополистирол наиболее высокой плотности вполне может быть уложен под стяжку неэксплуатируемых плоских крыш.

ПС ─ прессованный пенополистирол, намного превосходящий свой аналог по плотности, показатель которой может доходить до 600 кг/м3. Так как технология прессования существенно повышает прочностные характеристики пенопласта, материал может быть эффективно использован даже на эксплуатируемых плоских кровлях.

ППТ ─ плиты пенополистирольные теплоизоляционные, в которых вспененные гранулы не слипаются, а термически спекаются. Как результат, водопоглощение материала падает до 0,5%, что позволяет использовать его в грунтах. Все остальные характеристики теплоизоляционных плит ППТ мало чем отличаются от обычного пенопласта, поэтому его применение в плоских кровлях под значительными нагрузками не приветствуется.

ЭППС ─ экструзионный пенополистирол является материалом, позволяющим получить оптимальную стоимость утепления кровли. Его производят по методу экструзии ─ выдавливания вспененной массы полистирола через фильеры экструдера. В результате материал приобретает равномерную мелкоячеистую структуру с закрытыми порами. Хотя плотность экструзионного пенополистирола не превышает 45 кг/м3, благодаря мелким (0,1 -0,2 мм) ячейкам значительно вырастают его прочностные характеристики без утраты низкого коэффициента теплопроводности. Это сделало экструдированный пенополистирол наиболее популярным теплоизолятором в строительной сфере. Он без проблем может быть использован для утепления в любых плоских кровлях.

Следует отметить, что современные материалы с добавлением наночастиц графита (Технониколь Carbon), стабилизирующими физические характеристики теплоизолятора, обладают теплопроводностью около 0,03 Вт/(м∙°К).

Пенополиуретан

Пенополиуретан получают при помещении в закрытую форму изоцианата и полиола. В результате химической реакции оба компонента вспениваются и после полимеризации получают готовую пористую плиту. Основные характеристики пенополиуретана:

  • Коэффициент теплопроводности 0,022─0,03 Вт/(м∙°К).
  • Плотность 40─160 кг/м3.
  • Водопоглощение ─ не более 1%.
  • Паропроницаемость 0,02─0,05 мг/(м∙ч∙Па).
  • Горючесть классов Г4 и Г3 для материалов с антипиренами.

Благодаря современным технологиям, был разработан ближайший аналог пенополиуретанов ─ полиизоцианурат (PIR). В результате получили пожаробезопасный материал с классами горючести Г1 или Г2. При этом его теплопроводность осталась на очень низком уровне в пределах 0,21─0,23 Вт/(м∙°К).

Минеральные ваты

Минваты являются главным конкурентом жестких плитных утеплителей. На рынке встречаются две их разновидности ─ из базальтового и стеклянного волокна.

В строительной сфере наибольшей популярностью пользуется минвата из базальта, основные характеристики которой:

  • Коэффициент теплопроводности 0,035─0,039 Вт/(м∙°К).
  • Плотность 30─220 кг/м³.
  • Паропроницаемость 0,25─0,35 мг/(м∙ч∙Па).
  • Водопоглощение 1-2%.
  • Сорбционное увлажнение за сутки 0,9─1% по объему.

Минеральная вата из стекловолокна обладает коэффициентом теплопроводности 0,038─0,046 Вт/(м∙°К) и может сорбционно увлажняться не более, чем на 1,7%.

Благодаря мягкой структуре, минвату не используют без обрешетки на эксплуатируемых плоских крышах. В сфере промышленно-гражданского строительства ее часто укладывают на неэксплуатируемые плоские кровли, где основанием служит ребристый профильный лист.

В индивидуальном домостроении минеральную вату в основном применяют для внутреннего утепления скатных крыш и мансардных этажей.

Технология утепления кровли изнутри и снаружи

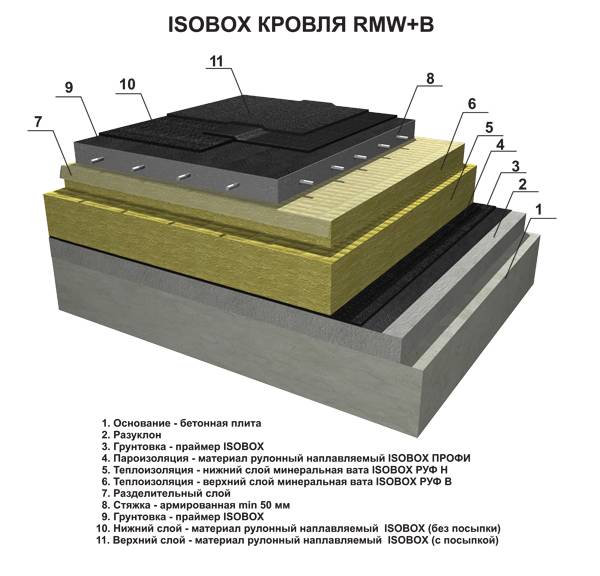

Существует множество вариантов формирования наружного кровельного пирога плоских крыш ─ инверсионные, неинверсионные, для эксплуатируемых и неэксплуатируемых кровель. В индивидуальном домостроении наиболее часто используют неэксплуатируемые крыши по бетонному основанию, стандартный кровельный пирог которых устраивают следующим образом:

  1. Очищенную поверхность бетонных плит высушивают и грунтуют битумным праймером.
  2. Наплавляют два слоя полимерно-битумной рулонной гидроизоляции ─ первый с верхним покрытием из полимерной пленки, а второй с защитными посыпками.
  3. Укладывают на верх плиты экструзионного пенополистирола с L-образной кромкой, фиксируя их стыки клей-пеной.
  4. Накрывают утеплитель геотекстильным полотном и насыпают на верх керамзит, формируя таким способом уклонобразующий слой. Вместо керамзитовой засыпки можно использовать плиты в форме клиньев из экструдированного пенополистирола, наклеенные на слой утеплителя.
  5. Затем заливают 50 мм цементно-песчаную стяжку, усиленную арматурными прутьями. Мокрых и трудозатратных процессов избегают, монтируя сборную стяжку из асбестоцементных листов (АЦЛ) минимальной толщиной в 20 мм.
  6. Грунтуют стяжку битумным праймером и сверху наплавляют два слоя полимерно-битумных рулонов, верхний обязательно с засыпкой (к примеру, Техноэласт ЭПП и Техноэласт ЭКП).

Внутреннее утепление плоской крыши может принести результат, если наружная теплоизоляция окажется недостаточной для комфортного нахождения людей в нижних помещениях. В этом случае рациональнее использовать экологически безопасные, негорючие и паропроницаемые минеральные ваты, которые по всем перечисленным показателям превосходят экструзионный пенополистирол.

Для утепления базальтовой минватой низа крыши поступают следующим образом:

  1. Формируют на потолке деревянную обрешетку на толщину плит утеплителя, при этом расстояние между брусом делают на 10-20 мм меньше их ширины.
  2. Помещают в пространство между брусками диффузионную мембрану. Она предохраняет утеплитель от увлажнения через бетон и обладает высокой паропроницаемостью.
  3. Затем укладывают плиты из базальтового волокна в обрешетку, где они удерживается в проемах за счет собственной упругости.
  4. По завершении работ закрывают утеплитель листами гипсокартона, фанеры или ориентированно-стружечных плит.

Способы укладки по железобетонному и деревянному основанию

Перед укладкой утеплителя плоской крыши, на железобетонное или деревянное основание настилают кровельный ковер. На бетон обычно наплавляют полимерно-битумные рулоны, обладающие высокой эластичностью. Так как с горючей древесной основой эта технология невозможна, практично использовать самоклеящуюся рулонную гидроизоляцию, которая показывает даже лучшую сцепляемость с поверзностью.

Как по бетонной, так и по деревянной основе плоских крыш, можно использовать широкий ряд гидроизоляционных мастик на битумной, битумно-полимерной и полимерной основах. Все они обладают высокой эластичностью и отличными гидрозащитными качествами при нанесении в два-три слоя.

Заключение

Для утепления плоской крыши используют материалы с низкой теплопроводностью, от которых требуется определенная жесткость и прочность для противодействия физическим нагрузкам. Лучше других с этой задачей справляются плитные утеплители из групп пенополистиролов и полиуретанов. Так как пенопластовые материалы стоят намного дешевле полиуретановых, их в плоских крышах используют намного чаще.

Если необходимо утепление кровли изнутри, лучшим кандидатом являются плиты из базальтового волокна.

Поделиться ссылкой

Легкий изоляционный бетон | The Strong Company, Inc.

ЛЕГКИЙ ИЗОЛЯЦИОННЫЙ БЕТОН

Кровельный наполнитель Strong-Seal®

Кровельный наполнитель представляет собой предварительно смешанную цементную смесь, специально разработанную для новых и заменяющих легких изоляционных конструкций настила. Наполнитель для крыш разработан таким образом, чтобы быть легким, огнеупорным, достаточно универсальным, чтобы его можно было наносить на различные основания, изолирующим и простым в применении.

Использование:

  • Замена кровли: дренажные системы с использованием наполнителя крыши и, в некоторых случаях, пенополистирола, обеспечивают экономичное решение для существующих плоских крыш, поврежденных из-за скопления воды.

  • Подложки

    : Материал для заполнения крыши подходит для укладки поверх большинства структурно прочных кровельных систем, включая бетон, металл, дерево или другие легкие бетоны.

Физические свойства

Объемная плотность:

Плотность во влажном состоянии:

Время отверждения:

Наполнение крыши 1:4

33–38 фунтов/куб. фут

65–70 фунтов/куб. фут

12–16 часов 9 0005

Заполнение крыши 1:6

20–22 фунта/куб. фут

45–49 фунтов/куб. фут

24–72 часа

Прочность на сжатие

1 день:

28 дней:  9 0005

Смешанная вода:

100–125 фунтов на кв. дюйм

300–350 psi

6–8 галлонов на мешок

140–175 psi

6–8 галлонов в мешке

Strong-Seal® Quick Level Plus

Quick Level Plus представляет собой предварительно смешанную цементную быстросхватывающуюся смесь, специально разработанную для выравнивания кровельного основания, где перед нанесением нового грунта существует пруд или неправильный уклон жесткая система утепления. Состав Quick Level Plus позволяет наносить жесткую изоляцию либо механическим креплением к конструкции, либо горячим асфальтовым шваброй жесткой изоляционной плиты на поверхность Quick Level Plus, в большинстве случаев, в тот же день.

Примечание. Quick Level Plus предназначен для непосредственного нанесения на металлическую поверхность.

Использование:
Конструкция новой жесткой изоляционной системы для отвода воды с поверхности существующей крыши основывается на концепции ровности поверхности. Однако существующая поверхность может быть неровной из-за ям, образовавшихся в результате сжатия основания, прогиба конструктивных элементов или смещения колонн, поддерживающих кровельные конструкции. Quick Level Plus разработан для исправления многих из этих условий, чтобы новая система жесткой изоляции обеспечивала эффективное удаление воды.

Условие A: Существующее здание было спроектировано с уклоном в конструкции крыши, но со временем колонны изменили свою относительную высоту и создали условия для пруда. Quick Level Plus может исправить эти условия запруживания и позволить установить новую жесткую изоляционную систему постоянной толщины и мембрану, которые будут эффективно отводить воду.

Условие B: Существующая система крыши была установлена ​​как плоская, но со временем элементы конструкции прогнулись и образовались пруды. Коническая жесткая система изоляции предназначена для создания уклона и позволяет новой кровельной мембране сбрасывать воду. Использование Quick Level Plus обеспечивает выравнивание существующей поверхности, чтобы система жесткой изоляции работала так, как было задумано. Без Quick level Plus новая коническая жесткая система изоляции образует такие же пруды на новой крыше.

Физические свойства

Объемная плотность:

Плотность во влажном состоянии:

Время схватывания:

42–47 фунтов/куб. фут

80–85 фунтов/куб. фут

2–3 часа

28 дней:

Прочность на сжатие

2 часа:

1 день:

> 50 фунтов на кв. дюйм

> 250 фунтов на кв. дюйм

> 325 фунтов на кв. Вода:

От 2½ до 3 галлонов в упаковке

ВОЗВРАТ К ДОМУ

Легкий Изоляционный бетон | Litecrete Inc.

  • Вы находитесь здесь:
  • Главная
  • »

  • Легкий изоляционный бетон

Легкий изолированный бетон (также известный как LWIC) представляет собой материал, предназначенный для использования в качестве изоляции и подложки для поддержки и крепления крыши мембраны на склоне крыши. Системы LWIC состоят из заполнителя или ячеистого бетона. Наиболее широкое применение LWIC — это кровельное основание и теплоизоляция для промышленных и коммерческих зданий с крышами с малым уклоном. LWIC является «неструктурным» в традиционном смысле. Существуют и другие формы бетона, в том числе «легкий», которые носят конструкционный характер.

Установки LWIC представляют собой комбинацию компонентов, каждый из которых выполняет определенную функцию. Субстрат, легкий изоляционный бетон и формованный полистирол (MEPS), образующие систему LWIC. Субстратом может быть оцинкованный металлический настил (предпочтительно с нижними прорезями), конструкционный бетон (залитый на месте или сборный) или прочная существующая наплавляемая кровельная мембрана. Функция цемента в LWIC состоит в том, чтобы связать компоненты вместе и создать прочность. Цемент, используемый в LWIC, представляет собой портландцемент.

Атрибуты, создающие постоянное рыночное использование

Системы LWIC были известны в прибрежных районах как имеющие историю устойчивости к сильным ветровым нагрузкам. Покрытие из бетонного раствора связывает систему со структурным основанием, помогая обеспечить высокую устойчивость к ветровым нагрузкам.

Кроме того, системы LWIC можно использовать повторно, обеспечивая экономичную изоляцию. Большинство систем LWIC, которые перекрываются в наши дни, остаются на месте и ремонтируются только в случае необходимости, многие добавляют только новую мембрану без добавления стоимости новой изоляции при перекрытии.

Системы LWIC хорошо зарекомендовали себя на рынке и имеют более чем 60-летний опыт непрерывного использования. Сокращение доступной рабочей силы и продолжающийся рост затрат на замену и утилизацию жестких плат указывают на то, что LWIC будет по-прежнему оставаться конкурентоспособной силой на рынке в течение многих лет.



Философия дизайна

Основой конструкции системы LWIC является герметизация изоляции MEPS легким изоляционным бетоном. Во всех конструкциях на основание наносится слой изолирующего бетона, обычно называемый слоем цементного раствора. В большинстве случаев платы MEPS встроены в этот первый слой.

Толщина панелей MEPS ступенчатая для создания положительного уклона к дренажу. Уклон в основном создается за счет укладки ступенчатой ​​плиты из пенополистирола, встроенной в бетонный раствор. Изменение толщины верхнего слоя LWIC создает окончательный положительный уклон.

Наконец, наносится верхний слой LWIC для создания гладкой наклонной монолитной поверхности для нанесения кровельной мембраны.

Изоляция

Пенополистирол (EPS), используемый в LWIC, является предпочтительным материалом. Он используется в виде досок различной толщины, обычно от 1 до 16 дюймов. Эти платы перфорированы с различной конфигурацией отверстий и/или прорезей, чтобы позволить LWIC проходить через платы и связывать систему вместе.

EPS служит основным изолирующим компонентом системы (номинальное значение R, четыре на дюйм). Этот легкий материал используется для увеличения толщины и создания уклона к дренажу.
