Утепление оконных пластиковых откосов внутри и снаружи

  • Ремонт окон
  • Статьи
  • Утепление оконных пластиковых откосов

Поделиться

Вконтакте

Одноклассники

Telegram

Скопировать ссылку


Время чтения ~ 5 минут

Нет времени читать?


Дата: 23.12.2022

Автор: Дмитрий Костин

Рейтинг:

Содержание:

  • Чем утеплять откосы пластикового окна?
  • Как сделать утепление откосов пластиковых окон снаружи?
  • Как утеплить откосы пластиковых окон внутри?
  • Что делать, если дует из окна?

Утепление оконных пластиковых откосов требуется при увеличении затрат на обогрев. Она вызвана появлением конденсата, сырости в помещении. Нередко это сопровождается образованием плесени. О том, как справится с этими проблемами в доме, расскажут эксперты компании «Скорая оконная помощь».

Чем утеплять откосы пластикового окна?

Утепление оконных пластиковых откосов требуется при увеличении затрат на обогрев. Она вызвана появлением конденсата, сырости в помещении. Нередко это сопровождается образованием плесени. О том, как справится с этими проблемами в доме, расскажут эксперты компании «Скорая оконная помощь».


Для этой цели подходят следующие материалы:

  • пенопласт. Это очень доступный по стоимости вариант. Он нетоксичен, мало весит, обладает хорошими теплоизолирующими качествами. Для утепления оконных пластиковых откосов изнутри подходят плиты толщиной от 2 см и плотностью 35. Однако этот материал гигроскопичен, плохо выдерживает перепады температур, не подходит для длительной эксплуатации;
  • экструдированный пенополистирол (пеноплекс). Он намного прочнее и плотнее пенопласта, что отражается на цене;
  • минеральная вата. Поставляется в плитах и рулонах. Утеплитель для откосов требует использования мембраны из-за способности впитывать влагу, а также особой техники монтажа из-за склонности к деформации;
  • сэндвич-панель. Долговечный материал для утепления окон и теплоизоляции из-за своей структуры, включающей ПВХ-пластины и пены между ними;
  • теплая штукатурка. В этом материале сочетается свойства шпатлевки и пены. Поэтому он хорошо заполняет пустоты, которые нужно устранить при утеплении откосов пластиковых окон. Изолирующие качества теплой штукатурки могут быть улучшены с помощью полимерных и керамических присадок.

Как сделать утепление откосов пластиковых окон снаружи?


Можно выполнить:

  • оштукатуривание. Заделайте все места соединения и прилегающие части раствором;
  • комбинированное утепление. В этом случае используется утеплитель и штукатурка. Полимерными материалами заполняют откосы и прилегающую стену. На них фиксируется теплоизолирующий клей с саморезами. После высыхания используется штукатурка. Важно защитить оконную конструкцию от клея;
  • сочетание сэндвич-панелей и утеплителя. На первом этапе монтируют панели, а полость между ней и стеной заполняют вторым материалом.


Важно! Утепление откосов пластиковых окон в квартирах, расположенных выше первого этажа, требует соблюдения правил безопасносности. Работы проводятся на высоте, что связано с риском для здоровья человека. Поэтому их выполнять должны только квалифицированные мастера.

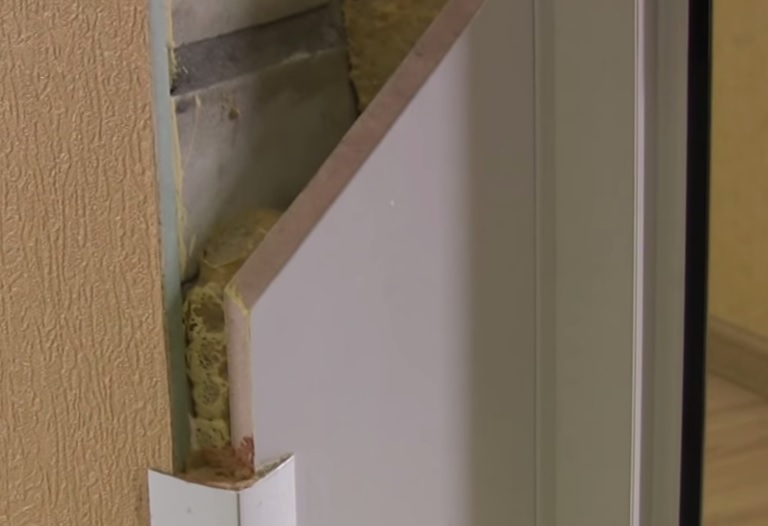

Как утеплить откосы пластиковых окон внутри?


Важно действовать поэтапно:

  • срезать излишки монтажной пены. Для этого можно использовать канцелярский нож;
  • проложите гидроизоляцию. Сделать это нужно между рамой поверх пены и стеной. Гибкая часть должна закрыть проем, что предотвратит скопление влаги и разрушение пены;
  • грунтование. Позволяет обеспылить поверхность и создать сцепку с утеплителем;
  • фиксация утеплителя. Для лучшего прилегания нужно убрать пыль и зашлифовать плиту с помощью наждачной бумаги средней абразивности. Для теплоизоляции используйте специальный клей или клей-пену;
  • прижим материала к откосам. По инструкции выдержите время экспозиции. Можно зафиксировать материал для утепления откосов окон ПВХ саморезами;
  • устранение излишков клея. Сделайте это после его высыхания;
  • отделка. Это финальный этап работ.

Что делать, если дует из окна?


Во время ремонта окон или при монтаже оконных систем образуются зазор между подоконником и стеной. В процессе установки щель заделывают, однако со временем происходит разрушение отделки, из-за этого возникает необходимость в ремонте для устранения сквозняков. Его проводят поэтапно:

  • удаление декоративной отделки и монтажной пены. Поверхности защищают и устраняют пыль;
  • заполнение щели свежей монтажной пены. Важно учитывать способность материала к расширению. Затвердевшую пену обрезают канцелярским ножом;
  • штукатурка. После проводится финишная отделка. При необходимости изоляция с внешней стороны здания.


Если вам требуется утепление откосов ПВХ окон, обратитесь к фирму «Скорая оконная помощь». Отзывы клиентов подтверждают нашу хорошую репутацию на рынке. Мы работаем в Москве и области, выполняем необходимые работы профессионально и под ключ. Предоставляем гарантию качества каждому клиенту.

Другие статьи

Смотреть все статьи

  • 27.04.2023

    ~ 5 минут

    3.7

    Москитные сетки

    С приходом тепла возрастает необходимость проветривания. Для защиты от насекомых требуется москитная сетка. О том как ее выбрать, установить и отремонтировать расскажут эксперты компании «Скорая оконная помощь».

  • 27. 04.2023

    ~ 4 минуты

    3.4

    Устранение щелей в окнах

    Зазоры и щели в окнах способствуют ухудшению микроклимата в помещении. Продувание, конденсат, холод, доносящийся от окон, делает пребывание в нем недостаточно комфортным. Заделка оконных щелей поможет вам исправить все эти недочеты. В этой статье эксперты компании «Скорая оконная помощь» расскажут, как правильно проводить герметизацию, какие материалы можно использовать.

  • 11.04.2023

    Как правильно ухаживать за пластиковыми окнами?

    Чтобы остекление радовало вас долгие годы, требуется уход за пластиковыми окнами как зимой, так и летом. Как правильно сделать это, расскажут эксперты компании «Скорая оконная помощь». Наши мастера профессионально проводят ремонт и обслуживание систем в Москве и области.

  • 02. 03.2023

    ~ 6 минут

    3.6

    Не поворачивается и не опускается ручка на пластиковом окне

    Если заклинила ручка на пластиковом окне, не стоит предпринимать чрезмерных усилий в попытке вернуть ее в желаемое положение. В противном случае может потребоваться серьезный ремонт фурнитуры. О том, как избежать его, расскажут эксперты фирмы «Скорая оконная помощь».

  • 09.02.2023

    ~ 5 минут

    5

    Почему промерзают окна

    Холод от окон — распространенная проблема с остеклением в частных домах. Она значительно снижает комфорт пребывания в помещении. В этой статье эксперты компании «Скорая оконная помощь» разберут основные причины проблемы и способы ее устранения.

  • 26. 01.2023

    Почему текут окна пластиковые в частном доме?

    Если протекают пластиковые окна, то это нарушает комфорт пребывания в помещении. Поэтому так важно как можно скорее определить причину проблемы и устранить ее. О том, как сделать это правильно, расскажут эксперты компании «Скорая оконная помощь».

  • 19.01.2023

    ~ 5 минут

    3.3

    Стеклопакет потеет изнутри. Что делать?

    Запотевание стекол — проблема, с которой может столкнуться каждый владелец квартиры или частного дома. Она нарушает комфорт пребывания в помещении, что заставляет решать ее как можно скорее. Из этой статьи вы узнаете, почему потеют пластиковые окна, как правильно поступить в этой ситуации. На эти вопросы ответят эксперты компании «Скорая оконная помощь».

  • 13. 01.2023

    ~ 5 минут

    3.3

    Как перевести окно в зимний режим

    Остекление окнами ПВХ помогает повысить теплозащиту. Для поддержания благоприятного микроклимата важно следить за фурнитурой. Эксперты компании «Скорая оконная помощь» рассказали, как перевести пластиковые окна в зимнее положение. Это поможет вам чувствовать себя комфортно в помещении в холода.

  • 23.12.2022

    ~ 5 минут

    3.3

    Шведское утепление

    Это технология предполагает врезку трубчатого эластичного материала в древесины. После регулировки замков и створок, герметизации стеклопакета она устраняет все зазоры, которые провоцируют появление мостиков холода в помещении. Используемые материалы долго служат, хорошо выдерживают смену времен года.

  • 22. 12.2022

    ~ 6 минут

    Верхний угол пластикового окна не прижимается – что делать?

    Невозможность нормально использовать окно — проблема, с которой можно столкнуться даже при качественном остеклении. И важно решить ее как можно быстрее для нормальной эксплуатации. В данной статье эксперты компании «Скорая оконная помощь» расскажут о том, что делать, если не закрывается верх пластикового окна, как решить другие проблемы.

Заказать бесплатный* выезд инженера для оценки стоимости

Напишите нам

Будем рады ответить на Ваши вопросы!

Как правильно утеплить оконные откосы

Эффективность металлопластиковых окон зависит не только от подбора комплектации конструкций в соответствии с условиями эксплуатации. На энергосбережение ПВХ-окон напрямую влияет правильность монтажа, а также утепление оконных откосов — как снаружи, так и внутри.

Теплоизоляция откосов решает сразу несколько задач и может выполняться с использованием разных материалов. Но вне зависимости от того, какой утеплитель будет применяться, утеплять оконные откосы нужно с соблюдением нескольких базовых принципов.

Зачем нужно теплоизолировать оконные откосы

Утепление откосов снаружи и внутри — практически обязательный этап установки конструкции. Отделка откосов с использованием утеплителя позволяет решать сразу несколько задач:

  • Во-первых, она обеспечивает теплоизоляцию. Зазоры между краем проема и оконным блоком необходимо перекрыть материалом с низкой теплопроводностью. Если этого не сделать, то теплопотери по периметру окна возрастут, что снизит энергосберегающий эффект от установки современных металлопластиковых окон.
  • Во-вторых, отделка с утеплением обеспечивает еще и герметичность. При этом зазор полностью перекрывается, обеспечивая защиту не только от продувания, но и от попадания влаги или пыли. Влага здесь наиболее опасна — она не только повышает теплопроводность утеплителей, но и способствует коррозии металлического крепежа, а также постепенному разрушению краев оконного проема.
  • В-третьих, отделка откосов с их теплоизоляцией и соблюдением стандартов ДСТУ дает возможность нормализовать температурно-влажностный режим в помещении. Это, в свою очередь, снижает риск поражения конструкций грибком и появления конденсата на профиле и/или стеклопакетах.

Таким образом, утепление откосов при установке металлопластикового окна — это необходимая процедура, призванная защитить от теплопотерь и обеспечить оптимальный микроклимат в помещении.

Важно! Утепленные откосы снаружи и внутри помещения нужно отделать. Отделка не только придает конструкции завершенный и стильный внешний вид, но и обеспечивает теплоизоляционным материалам защиту от влаги и воздействия других внешних факторов.

Материалы для теплоизоляции откосов

Для теплоизоляции откосов могут использоваться разные материалы. Объединяет их низкая теплопроводность, но есть и отличия, которые нужно учитывать при выборе:

  • Полиуретановая монтажная пена. Ее стоит рассматривать не как отдельный утеплитель, а как материал, который используется при монтаже, но при этом обладает теплоизоляционными характеристиками. Саморасширяющаяся пена заполняет зазор между профилем и краем проема и, кроме того, может использоваться в качестве герметика при утеплении.
  • Пенопласт/экструдированный пенополистирол. Пористые плитные материалы с различной плотностью и невысокой теплопроводностью. Пенопласт стоит недорого, пенополистирол чуть дороже, но оба материала с успехом применяются для утепления откосов. Толщина плиты зависит от конструкции откоса.
  • Минеральная вата. Волокнистый рулонный или плитный материал, который также может с успехом использоваться для утепления оконных откосов. При намокании эффективность теплоизоляции снижается, потому откосы нужно защищать от контакта с влагой. С другой стороны, в отличие от пенопласта и пенополистирола минеральная вата не горит и не поддерживает горение, потому выигрывает у них по пожарной безопасности.
  • Фольгированные рулонные утеплители. Имеют двухслойную структуру: основу составляет вспененный полимер (ПВХ или полиэтилен), а снаружи находится тонкий слой алюминиевой фольги. Пористая основа снижает теплопроводность откоса, а фольга играет роль «теплового зеркала», отражая обратно в помещение ИК-лучи.
  • Кроме гибких рулонных материалов для теплоизоляции откосов могут применяться также сэндвич-панели. Благодаря многослойной структуре, высокой прочности и малой теплопроводности они одновременно используются и как утеплитель, и как отделочный материал.
  • Еще один материал для теплоизоляции откосов — штукатурка с низкой теплопроводностью. Использование такой штукатурки поможет одновременно выполнить и выравнивание поверхностей, и их утепление. Основной минус — значительный расход материала, потому что толщина теплоизоляционного слоя должна быть достаточной.

Внутренняя теплоизоляция оконных откосов

Говоря об утеплении откосов, чаще всего имеют в виду их отделку со стороны помещения. И действительно, внутри оконные откосы нуждаются не только в обшивке, но и в утеплении. В зависимости от выбранного материала технология теплоизоляционных работ может отличаться. Потому здесь мы приведем лишь базовый алгоритм:

  • На первом этапе необходимо удалить излишки монтажной пены (если монтаж проводился с использованием пароизоляционных лент, как того требует ДСТУ, то удалять пену не требуется).
  • Края проема и примыкающие к ним плоскости обрабатываются проникающими составами с антигрибковыми компонентами.
  • Крупные неровности на краях проема выравниваются штукатурными составами на цементной основе.
  • По периметру окна наклеиваются теплоизоляционные панели. Чаще всего для этой цели используется полиуретановая клей-пена, которая одновременно выступает в качестве герметика для щелей.

После завершения монтажа теплоизоляционного слоя выполняем финишную отделку. В качестве финишного покрытия может использоваться штукатурка для внутренних работ, гипсокартон, панели из пластика или МДФ и т. д.

Утепление откосов снаружи

Наружная теплоизоляция откосов не менее важна. Но при этом стоит учесть, что снаружи монтажный шов должен остаться паропроницаемым — т.е. в отделке нежелательно использовать материалы, препятствующие диффузии водяного пара. Традиционные решения с применением пенополистирола или пенопласта не позволяют реализовать такую схему, и их применение может серьезно нарушить микроклимат в помещении.

При теплоизоляции внешних откосов желательно использовать паропроницаемые утеплители:

  • Минеральную вату (плотные плиты, которые можно штукатурить).
  • Штукатурку с низкой теплопроводностью.

Технология монтажа аналогична описанной выше. При этом в качестве финишной отделки также рекомендуется использовать паропроницаемые шпаклевки и фасадные краски.

В большинстве случаев утеплять оконные откосы нужно обязательно — это позволит не только снизить теплопотери, но и избежать ряда других проблем с микроклиматом. С другой стороны, технология теплоизоляции содержит ряд неочевидных нюансов, потому своими руками эти операции нужно выполнять только при наличии знаний и навыков. В остальных случаях утепление оконных откосов стоит доверить квалифицированным специалистам.

Узнайте больше о всех преимуществах оконных систем WDS 8S, WDS 7S, WDS 6S, WDS 5S. Для заказа окон WDS в вашем городе советуем обращаться в брендовые салоны, представленные в разделе «Где купить». Чтобы ознакомиться с другими материалами, перейдите в раздел «Все статьи».

Изоляция воронки — SureSlope DST

ПРИМЕНЕНИЕ

ПРОДУКТ ТОЛЩИНА РАЗМЕРЫ ИЗДЕЛИЯ ХАРАКТЕРИСТИКИ УПАКОВКИ
Вересклон мин. макс. ширина длина штук в упаковке
ДСТ 4×4 0,5″ 1,5″ 48″ 48″ 32
ДСТ 8×8 0,5″ 2,5″ 96″ 96″ 5

ТЕПЛОВЫЕ ХАРАКТЕРИСТИКИ

ПРОДУКТ LTTR ЗНАЧЕНИЕ ТОЛЩИНА * РСИ НАКЛОН
Вересклон в мм за фут процента
Летнее время 4×4 5,7 0,5″-1,5″ 12,7–38,1 мм 1,00 0,5″ 4%
ДСТ 8×8 8,6 0,5″-2,5″ 12,7–63,5 мм 1,51 0,5″ 4%

* RSI – это метрическое выражение значения R (m 2 • K/W).

ТИПОВЫЕ СЕЧЕНИЯ

ЗАГРУЗКИ

Общие ресурсы

Брошюры

Кровельная изоляция ACfoam Polyiso и аксессуары

Направляющие

ACfoam-упаковка и руководство по загрузке

PIMA-2015 Руководство по теплотехническому проектированию крыш и стен

Технические характеристики

Руководство по теплоизоляции кровли ACfoam Polyiso.0005

Atlas RWI-Политика обслуживания клиентов

Разное

PIMA-Polyiso Roof Insulation EPD

Листы технических данных

SureSlope DST-Технические паспорта

90 002 Лист данных Atlas Polyiso LEED

SDS

SureSlope DST, MTR, TES и CKT-SDS

Технические бюллетени

Технические бюллетени Atlas

Atlas TB 02-Вторичное содержание полиизоцианурата Atlas

Atlas TB 05-ACFoam Обновление приложения: наслоение

Atlas TB 07-ACFoam Вес продукта

Atlas TB 08-Сертификация LTTR третьей стороны

Atlas TB 09-ASTM и стандартные классификации CAN/ULC

Atlas TB 11-ASTM C1289-11 ACF Значения LTTR oam

PIMA Технические бюллетени

PIMA TB 101 – Состояние образцов изоляции крыши

PIMA TB 102 – Прочность на сжатие

PIMA TB 104 – Огнестойкость кровельных систем

PIMA TB 105 – Испытание на огнестойкость Определения

PIMA TB 107 — Стабильность размеров кровельных материалов

PIMA TB 108 — Конические изоляционные системы

PIMA TB 109 — Полиизо, хранение и транспортировка

PIMA TB 110 — Полиизо и однослойные материалы

90 002 PIMA TB 111-Класс А и Класс 1 Кровельные конструкции

PIMA TB 111C — Правила кровельных работ в Канаде

PIMA TB 112 — Влага, образующаяся во время строительства

PIMA TB 113 — Многослойная кровельная изоляция Polyiso

PIMA TB 115-Энергоэффективная кровля и замена кровли

PIMA TB 116-Экологически безопасное строительство и LEED 2009

PIMA TB 117-Типы изоляции полиизо

Знаете ли вы?

Типы строительных конструкций – знаете ли вы

Atlas Tapered Polyiso Cricket Design – знаете ли вы? -Знаете ли вы

Измерение толщины Atlas Polyiso-Знаете ли вы

Многослойное нанесение Atlas ACfoam — знаете ли вы

Ремонт, восстановление и замена кровли — знаете ли вы? er 2015 Выпуск

A устанавливается четырехсторонняя коническая система изоляции для создания уклона в сторону водостока. (Фото: The Garland Company)

Для любой конструкции ключевым фактором является прочный фундамент. Независимо от того, является ли этот фундамент основанием здания или изоляцией под кровельной системой, фундамент закладывает основу. При проектировании кровельной системы с малым уклоном на подложке менее ¼:12 правильно спроектированная коническая изоляционная система становится основой прочной кровельной системы, обеспечивающей долговременную защиту.

Учитывая, что большинство коммерческих зданий имеют пологие крыши, неудивительно, что 40% всех проблем, связанных со строительством, связаны с проникновением воды. Целью систем изоляции конической кровли является устранение скопления / стоячей воды на мембране, когда настил крыши не обеспечивает надлежащего уклона. Правильно спроектированная система изоляции конической кровли не только обеспечивает необходимое значение теплопроводности и поддержку кровельной системы, но и помогает продлить срок службы кровельной системы, поскольку обеспечивает требуемый дренаж. Запруженная вода может создать огромные нагрузки. на крышу здания с аннулированием большинства гарантий в районах, где запруженная вода существует более 48 часов.

Чтобы рассказать о преимуществах и компонентах конических изоляционных систем, в этой статье будут рассмотрены:

  • требования строительных норм и правил, касающиеся положительного дренажа и уклона крыши;
  • конструктивных элементов, которые необходимо учитывать в конических системах изоляции;
  • два наиболее распространенных типа конических изоляционных систем;
  • Роль, которую играют сверчки
  • достижение значений R; и
  • опасности стоимостного инжиниринга

Строительные нормы и правила

Одна из первых вещей, которую следует учитывать при изучении возможностей использования конических изоляционных систем, — это требования строительных норм и правил. Требования Международного строительного кодекса к кровельным покрытиям с малым уклоном в новом строительстве гласят, что все системы мембранных кровельных покрытий, кроме кровель из каменноугольной смолы, должны иметь расчетный уклон не менее ¼:12. Когда речь идет о замене кровли, отклонения от этого требования могут быть приемлемыми, если присутствует положительный дренаж. Ключом к этому исключению является положительный дренаж. Поскольку на крышах с уклоном менее ¼:12 трудно добиться положительного дренажа, настоятельно рекомендуется придерживаться требований строительных норм и правил, чтобы избежать возможных проблем с запрудой воды.

Как правило, коническая изоляция является наиболее экономичным методом обеспечения положительного дренажа при замене коммерческих крыш с небольшим уклоном. Тем не менее, конический легкий изоляционный бетон следует рассматривать как альтернативу конической изоляции, поскольку он может быть более эффективным из-за конфигурации, деталей и местоположения крыши. В новом строительстве может быть дешевле наклон конструкции для достижения необходимого дренажа.

Соображения по проектированию

Как и в случае с любым продуктом или системой, правильный дизайн и установка конических изоляционных систем напрямую связаны с их характеристиками. Без этого общая эффективность системы может быть поставлена ​​под угрозу. При проектировании конической системы изоляции, скорее всего, будет использоваться полиизоциануратная изоляция. Это жесткая пенопластовая изоляция, используемая в большинстве конструкций коммерческих крыш с малым уклоном. Изоляция из полиизоцианурата совместима практически с любой кровельной мембраной, а также с различными композитными материалами и, среди прочих преимуществ, обеспечивает превосходные значения теплопроводности.2

Конические полиизопанели изготавливаются стандартных размеров 4 фута на 4 фута с минимальной толщиной ½ дюйма по нижнему краю и максимальной толщиной 4 дюйма для одной плиты. Плоская подложка из полиизола, часто называемая плоским наполнителем, используется под продолжающимися повторяющимися конусообразными панелями.

Рис. 1: Четырехсторонняя коническая система (Источник: PIMA)

Как указывалось ранее, в соответствии с Международными строительными нормами и правилами требуется уклон ¼ дюйма на фут. Тем не менее, различные стандартные (⅛” и ½” на фут) и специальные уклоны (1/16” и ⅜” на фут) доступны и приемлемы в зависимости от полевых условий и параметров здания. Различные степени наклона могут быть необходимы для устранения или преодоления отклонений в существующем настиле крыши или обратных уклонов в существующем настиле крыши.

В дополнение к размерам панелей и требуемому уклону необходимо учитывать существующие элементы крыши, такие как бордюры, кромки, накладки в стенах, а также внутренние и внешние места водостока, компенсационные швы и высоту парапетных стен. рассмотрение на начальном этапе проектирования. Например, площадь крыши, имеющая расстояние 50 футов от края крыши до водостока с конической системой изоляции с уклоном ¼ дюйма на фут и минимум 2 дюйма у водостока, будет иметь толщину 14½ дюймов на краю крыши. Эту толщину необходимо учитывать при работе с гвоздями по дереву при разработке деталей края крыши, а также при определении высоты отливов стен и бордюров.

Двухсторонние и четырехсторонние системы

Существует множество способов проектирования конической изоляционной системы, но чаще всего используются двух- и четырехсторонние конические системы. Специалисты отрасли рекомендуют использовать четырехходовую систему (рис. 1) как наиболее эффективный способ отвода воды с крыши. Предполагая, что у вас есть квадрат, а слив находится в центре этого квадрата, четырехходовая система предназначена для стока вниз от края периметра со всех четырех сторон под углом 45 °.

Рисунок 2: Двусторонняя коническая система (Источник: Professional Roof)

Двусторонняя коническая система (Рис. 2) имеет более прямоугольную форму, две самые длинные стороны которой наклонены к водосточному желобу. Теоретически поверхность плоская. Таким образом, коническая изоляция начинается на абсолютно ровной поверхности с нижней точкой, которая находится на дренажной линии. Уклон идет от этой точки к высокой точке либо по периметру крыши, либо в точке между двумя водосточными линиями. После создания основного уклона устанавливаются сверчки как между сливами, так и между торцом здания и водостоком для направления воды к водовыпускам.

В идеале, коническая система, двусторонняя или четырехходовая, в сочетании со сливами устранит любые проблемы с скоплением воды. Чтобы вода не скапливалась в канализации, важно убедиться, что стоки правильно собраны, чтобы создать импульс для воды, стекающей в канализацию. Согласно NRCA, стоки должны быть расположены в квадратных, постепенно сужающихся отстойниках, сформированных в изоляции, чтобы облегчить локальный дренаж. Типичный внутренний водосточный узел занимает площадь примерно 4 фута на 4 фута с коническим уклоном ½ дюйма на фут. Как правило, если изоляция имеет толщину 2 дюйма или менее, достаточно 4 фута на 4 фута. Если толщина изоляции достигает 3 дюймов или больше, 8 футов на 8 футов создают более плавный уклон, сохраняя при этом необходимый импульс.

Хотя настоятельно рекомендуется использовать систему с четырехсторонним конусом, существуют веские причины рассмотреть возможность установки системы с двусторонним конусом при определенных условиях (рис. 2). По данным Ассоциации производителей полиизоциануратной изоляции (PIMA), некоторые исключения включают:

  • Сложность расположения существующих дренажей
  • Несколько сливов в нижней точке
  • Стоимость
  • Ограничения высокой точки
  • Места проникновения на крышу

Сверчки: вторичное применение

Рисунок 3: Сверчки, наиболее часто используемые в двусторонних конических системах, являются вторичным применением конической изоляции. (Источник: PIMA)

Сверчки — это вторичное применение конической изоляции, используемой для отвода воды с бордюров крыш, ендов и низких точек в водостоки и шпигаты. Сверчки (рис. 3) чаще всего используются в сочетании с двусторонними коническими системами в нижних точках конической системы. Обычно они имеют ромбовидную или треугольную форму и наклонены вверх от места слива, шпигата или водостока, чтобы вода не оставалась в нижних точках, а также помогали направлять воду вокруг механических узлов на крыше.

При проектировании сверчка необходимо спроектировать два элемента — наклон и конфигурацию сверчка. Общее правило для проектирования достаточного уклона в сверчках состоит в том, что его уклон должен быть в два раза больше уклона прилегающего поля крыши. Как правило, это предотвратит скопление воды на поверхности сверчка. Можно ожидать некоторого количества остаточной воды, но она должна испариться в течение 48 часов.3

При проектировании конфигурации сверчка NRCA рекомендует проектировщикам учитывать важность геометрии сверчка и уклона долины и предоставлять рекомендации, приведенные в таблице 1.

R-значение

Когда дело доходит до R-значения, профессиональные дизайнеры могут указать требуемое тепловое сопротивление крыши различными способами. Например, в одной спецификации может потребоваться минимальное значение R, а в другой может потребоваться среднее значение R по всей крыше. Судя по всему, код требует минимальной толщины, исходя из требований энергоэффективности. Однако обычно используется среднее значение R из-за физических ограничений уклона, длины крепежа и высоты оклада, а также общей заботы о бюджете.

Стоит отметить одно важное изменение: PIMA недавно обновила свою сертифицированную QualityMark программу R-value, включив в нее новый метод испытаний для определения долговременного термического сопротивления (LTTR) полиизоциануратной изоляции. В результате новые значения LTTR снизятся примерно на 7% по сравнению с текущими значениями. Минимальные значения R приведены в Таблице 2.

Расчет стоимости

Изоляция часто является одним из самых дорогих компонентов кровельной системы, что делает ее целью расчета стоимости. Известный автор и эксперт по кровле Уэйн Тобиассон, возможно, подвел итог лучше всех. «Деньги, потраченные на скат крыши, — лучшая сделка в строительной отрасли».

В дополнение к потенциальным проблемам с дренажем, решение оценить стоимость конической системы изоляции может привести к нарушению строительных норм и правил и аннулированию гарантии производителя кровли, которая обычно требует принудительного дренажа и, в частности, исключает участки с скоплением воды.

Обратите особое внимание на ширину сверчка или седла; признаком стоимостной инженерии является уменьшение веса сверчков или седел. Указанное значение R также требует тщательной оценки. Иногда предлагается минимальное значение R, в то время как в других случаях спецификация требует достижения среднего значения R. Дизайн системы, требующей минимального значения R 20, по сравнению с системой, требующей среднего значения R 20, будет сильно различаться, как и стоимость.

Ссылки

  1. PIMA, Технический бюллетень по коническим изоляционным системам № 108, июль 2011 г. (http://c.ymcdn.com/sites/www.polyiso.org/resource/resmgr/technical_ бюллетени/tb108_jun30. pdf)
  2. PIMA, Технический бюллетень по коническим изоляционным системам № 108, июль 2011 г. (http://c.ymcdn.com/sites/www.polyiso.org/resource/resmgr/technical_bulletins/tb108_jun30.pdf)
  3. Professional Roofing, Still Water Runs Deep, июль 2012 г.
