Утепление плит перекрытия: Утепление плиты перекрытия, ее торцов и чердачных перекрытий

Содержание

Как выполняется утепление плиты межэтажного перекрытия

Принципы утепления плит перекрытия между этажей. Чем лучше утеплить межэтажное перекрытие в частном доме? Можно утеплять чердачное и подвальное перекрытие.

В статье

Как выполняется утепление плиты межэтажного перекрытия

Виды утеплителей и их свойства

Строительство зданий не обходится без перекрытий. Даже одноэтажный небольшой дом уже содержит их между подвалом, чердаком и основными помещениями. Утепление перекрытий в жилом помещении является необходимой и выгодной процедурой, поскольку позволяет сократить около 15% тепловых потерь, одновременно защищая от излишних шумов: как с улицы, так и из смежных помещений.

Современная промышленность предлагает множество видов утеплителей. Подавляющее большинство их полностью отвечает требованиям экологической и пожарной безопасности. Они также весьма долговечны, просты в укладке и приемлемы по ценам.

Выбор материала зависит также от конструкции перекрытий. Для нагружаемого пола лучшим вариантом станет прочный и устойчивый к сжатию материал, который достойно разделит нагрузки, передающиеся конструкции. Чаще всего рекомендуется использовать минераловатные плиты либо экструдированный пенополистирол (ЭППС), к тому же обладающий лучшими гидро- и пароизолирующими свойствами.

В последнее время популярны фольгированные минеральные плиты: наружный слой специальной фольги отражает тепло, повышая теплоизоляцию. Среди новинок можно отметить полистиролбетон – перспективный материал, простой в использовании, с высокими показателями теплозащиты.

В ненагружаемых перекрытиях, чаще всего балочных, выполненных из дерева, основную нагрузку на полы получают лаги, а утеплитель находится в пространстве между ними и не несет дополнительных функций. Здесь можно использовать эковату, пенополиуретан, пенопласт и другие утеплительные засыпки, что зачастую обходится дешевле.

Технология применения

Железобетонное перекрытие требует утепления независимо от его расположения в доме. Вначале с помощью цементно-песчаной смеси заполняются швы и неровности, затем укладывается пароизоляционная пленка, швы которой проклеиваются внахлест.

На следующем этапе идет укладка самого утеплителя. Толщина слоя должна быть рассчитана заранее, в случае её недостаточности допустимо укладывание плит в два слоя с расхождением стыков. Поверх делают цементно-песчаный слой, который скрепляют металлической сеткой. Там, где планируется использование значительного количества воды, необходим гидроизоляционный слой, в противном случае пол готов к чистовой операции – укладке ковролина, ламината, плитки и т. д.

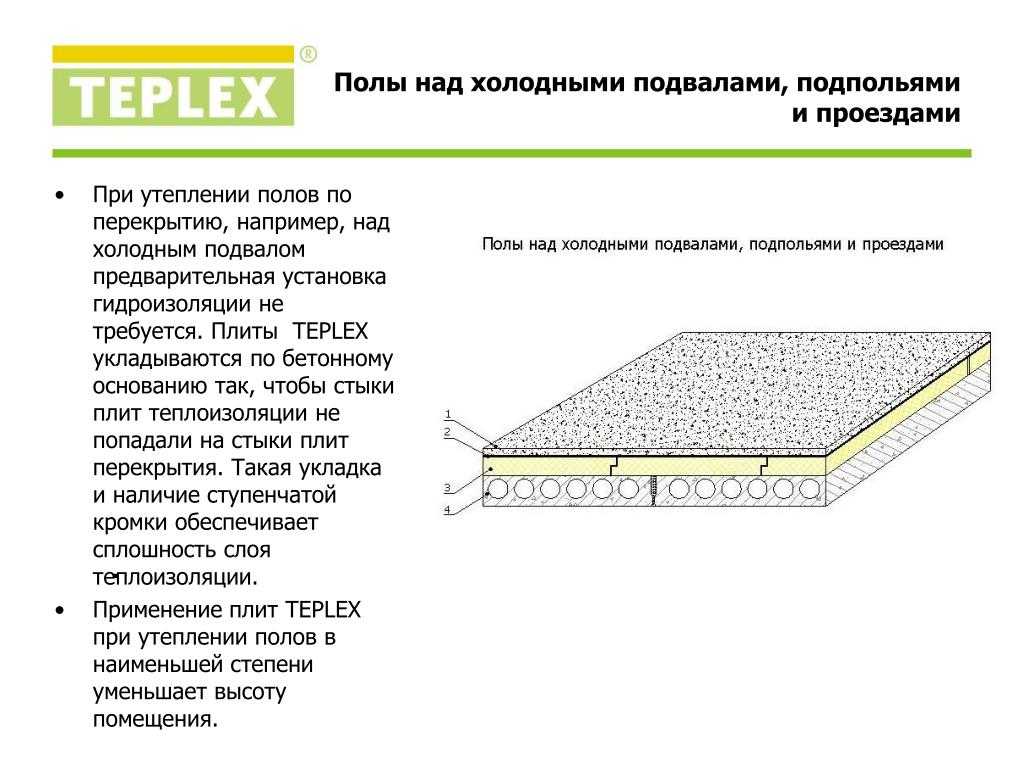

Утепление балочных деревянных перекрытий над подполом требует первым делом обеспечения вентиляции и сухости подвального помещения. Затем к лагам пола прибиваются бруски, по которым в свою очередь делается сплошной дощатый накат, либо можно использовать ориентированно-стружечные плиты (OSB). После укладывается водозащитная пленка и сам утеплитель. Далее опять кладут доски или OSB-плиты, а затем финальное покрытие.

Дополнительные меры для успешного утепления перекрытий

Следует тщательно изучить свойства выбираемого материала: влагостойкость, долговечность, экологическую и пожарную безопасность. Сертифицированный товар от надежного производителя должен отвечать высочайшим эксплуатационным характеристикам.

Необходимо позаботиться об устройстве огнезащитного пласта и пропитке деревянных конструкций антипиреновыми составами, особенно в случае приобретения полимерных утеплителей.

Не только материал утеплителя влияет на результат, но и аккуратность монтажа в процессе выполнения работы.


Дата публикации статьи: 4 ноября 2013 в 13:21
Последнее обновление: 29 сентября 2021 в 11:10


Для чего нужно утепление плит перекрытия

При постройке жилых домов зачастую используют бетонные плиты перекрытия. Эти железобетонные изделия применяются как для перекрытия этажей, так и при постройке стен. Изготавливаются они из высококачественного бетона с использованием армированного каркаса. Надежность и долговечность строений в основном зависит от качества используемых материалов.

Причины утепления
перекрытия чердака

Возводя частный дом с чердачной комнатой нужно правильно
ее утеплять. Утепление пола чердака в холодных и неиспользуемых помещениях
позволит предотвратить образование конденсата в глубине дома.

Несколько причин, по которым
утепляется перекрытие чердака:

  1. Качественная теплоизоляция позволяет поддерживать в жилом доме температуру, примерно соответствующую точке образования росы.
  2. Разные температуры на стыке прилегания перекрытий и стен приводят к возникновению плесени и вредной флоры, способствующей появлению аллергии.

Нормы по утеплению
чердачных железобетонных плит

Чтобы произвести качественное утепление чердачного
перекрытия и продлить срок службы покрытия кровли и стропил нужно использовать
паробарьер. Стоит знать как укладывать пароизоляцию правильно. Пароизоляция
укладывается на плиту, а сверху уже теплоизоляция. Это позволит избежать
образования влаги на деревянных и металлических частях чердачного помещения.
При нарушении пароизоляционного слоя, как следствие, ухудшаются
теплоизоляционные свойства утеплителя.

Материалы для утепления

Наиболее эффективным считается применение следующих
теплоизоляционных материалов:

  1. Сыпучие. Самый дешевый, но вполне эффективный
    материал. В качестве засыпки применяют различные отходы производства, это может
    быть шлак, опилки. Отлично зарекомендовал себя керамзит, материал, имеющий
    низкую удельную массу и хорошие теплотехнические характеристики. Иногда
    применяют гранулы пенопласта, но в этом случае существует большая вероятность
    развести на чердаке грызунов.
  2. Рулонные материалы. Представителем этого
    семейства является всем известная стекловата и ее разновидности. Обладает
    отличными теплоизолирующими свойствами, легко монтируется. Правда, этот
    материал не отнесешь к числу экологически чистых, но, его применение на нежилых
    чердаках, вполне оправданно. Тем более это экономически выгодно, а также
    отвечает пожарным требованиям.
  3. Плитный утеплитель. Наиболее востребован
    такой материал как минеральная (базальтовая) вата. Выпускается различными
    производителями, отличается размерами и теплотехническими показателями. Для
    утепления чердачных перекрытий применяется вата разной плотности и толщины.
    Иногда в целях снижения теплопотерь используют и пенополистирол, в частности
    экструдированный.

Этот материал является хорошим утеплителем, но существует и несколько отрицательных факторов. Во-первых, это уже упоминавшиеся грызуны, во-вторых, повышенная пожароопасность материала.

В последнее время популярным становиться такой материал, как пеноизол. Не смотря на значительную стоимость, утепление по такой технологии очень эффективно. Но выполнение таких работ требует специального оборудования, и производится только специализированными организациями.

Технологии утепления

Самым эффективным будет утепление межэтажного перекрытия,
если оно выполняется в процессе строительства. Именно в этом случае можно
учесть все тонкости и применить все доступные материалы.

Если межэтажное перекрытие еще не готово, а только
представляет собой набор деревянных балок, уложенных на несущие стены,
необходимо смонтировать на нижней поверхности слой пароизоляции, а после этого
подшить потолок нижнего этажа. В результате, если смотреть на перекрытие со
стороны верхнего этажа, оно будет представлять собой несколько длинных коробов,
образуемых балками и покрытием потолка.

Вот в эти короба и нужно уложить утеплитель. После того
как материал будет уложен в пространство между балками, его необходимо накрыть
вторым слоем пароизоляции. Листы или полотнища необходимо соединить между собой
внахлест и проклеить. Сразу по верхнему слою пароизоляции монтируются лаги, на
которые впоследствии будут укладываться доски пола верхнего этажа.

Для этого со стороны потолка нижнего этажа или подвала
устраивается каркас по деревянным брускам или металлическим профилям. Между
элементами каркаса при помощи специального крепежа закрепляется утеплитель. Далее
по каркасу вплотную к утеплителю монтируется нижний слой пароизоляции и
потолочное покрытие.

Какова бы ни была причина промерзания пустотных плит,
надо существенно снижать влажность в помещениях, обязательно проверить
эффективность работы вентиляции и проконтролировать качественную работу системы
отопления. Все работы по ремонту здания и устранению причин промерзания следует
проводить тщательно и аккуратно. Забыв про какую-то деталь, вы рискуете
столкнуться с этой проблемой вновь, и очень скоро.

О компании

ООО «Новотех-Строй» реализует широкий ассортимент материалов для капитального строительства: железобетонные изделия, нерудные материалы, керамзит, бетон, цементный раствор, стеновые блоки, тротуарная плитка и многое другое. В своей работе мы ориентируемся на постоянно растущий спрос со стороны участников строительного рынка.

Ищете железобетонные изделия в Казани с доставкой в кратчайшие сроки? Тогда спешите оставить зявку по телефонам: +7 (843) 290-57-41, +7 (843) 226-77-00!


Гарантии оплата и прочее

Гарантии

«Новотех-Строй» гарантирует качество поставляемой продукции. С каждым клиентом мы заключаем договор, подтверждающий обязательства с обеих сторон.

Оплата

Мы принимаем оплату как на рассчетный счет, так и наличными.

Доставка

Мы производим доставку нашей продукции по Казани и Республике Татарстан.

Каталог продукции

Ознакомьтесь с нашим каталогом. Если Вы по какой-то причине не нашли того, что искали, обратитесь к менеджеру.

Заказать звонок

!

Мы используем cookie-файлы. С их помощью мы заботимся о Вас, улучшая работу этого сайта

ЭКСПОЛ | Изоляция бетонного пола

Ассортимент продукции EXPOL для изоляции под бетонным полом (плитой) обеспечивает теплоизоляцию и прочность там, где это необходимо. До 10% теплопотерь здания приходится на бетонную плиту. Здание с теплоизоляцией под полом обеспечивает теплую, сухую и здоровую внутреннюю среду для жильцов и снижает затраты на отопление и охлаждение.

EXPOL ThermaSlab (EPS – пенополистирол), EXPOL Platinum Board (графитовый наполнитель EPS – пенополистирол), 9Продукты 0005 EXPOL SLABX200 (пенополистирол) и EXPOL X (экструдированный полистирол XPS) не деградируют со временем, а это означает, что теплоизоляционные характеристики сохраняются на протяжении всего срока службы здания. Изоляция бетонного пола EXPOL подходит как для жилых, так и для коммерческих зданий.

По сравнению с другими изоляционными материалами пенополистирол обладает превосходной устойчивостью к проникновению воды. Образцы пенополистирола, извлеченные после 30 лет пребывания в земле, показали содержание воды менее 1% по объему. Доски, периодически погружаемые в воду в течение одного и того же времени, показали содержание воды менее 4%.

Чтобы увидеть, как продукты EXPOL для изоляции бетонных полов интегрируются в новые изменения строительных норм и правил, которые должны быть внесены 1 мая 2023 года, см. EXPOL FLOOR / SLAB INSULATION CALCULATOR

EXPOL Изоляция для бетонных полов

EXPOL-X Изоляция для бетонных полов

9 0002 EXPOL SLABX200 Изоляция бетонного пола

EXPOL Platinum Изоляция бетонного пола

Предложение EXPOL Изоляция краев бетонной плиты и Изоляция под плитой или их комбинацию, чтобы соответствовать новым повышенным требованиям к изоляции в Строительном кодексе.

Мы используем ряд эксклюзивных продуктов EXPOL для разработки правильного решения для вас, включая EXPOL ThermaSlab, EXPOL Platinum Board, SLABX200 и EXPOL-X (XPS).

Сочетая подходящие продукты, вы можете достичь желаемого коэффициента сопротивления теплопередаче – независимо от того, соответствует ли он строительным нормам или выше.

Чтобы увидеть, как продукты EXPOL для изоляции бетонных полов интегрируются в новые Изменения строительных норм и правил, которые должны быть внесены 1 мая 2023 года, см. КАЛЬКУЛЯТОР ИЗОЛЯЦИИ ПОЛОВ / ПЛИТ EXPOL

EXPOL Edge Only

EXPOL Кромочная изоляция с изоляцией под перекрытием

В связи с тем, что вафельный фундамент становится предпочтительным методом строительства,

EXPOL предлагает несколько решений для повышения изоляции стандартной конструкции Waffle Pod Floor .

Чтобы узнать, как продукты EXPOL для изоляции бетонных полов интегрируются в новые Изменения строительных норм и правил, которые должны быть внесены 1 мая 2023 года, см. КАЛЬКУЛЯТОР ИЗОЛЯЦИИ ПЛИТЫ EXPOL FLOOR.







EXPOL может предложить MAXRaft и MAXRaft Plus+ в соответствии с потребностями вашей сборки.

EXPOL MAXRaft Plus

EXPOL MAXRaft

Если для вашего проекта требуется наилучшая изоляция бетонных плит, то высокоэффективные продукты, такие как MaxSlab, станут решением.

Эта специально разработанная конструкция покрывает всю плиту изоляцией, обеспечивающей превосходные тепловые характеристики.

Чтобы узнать, как продукты EXPOL для изоляции бетонных полов интегрируются в новые Изменения строительных норм и правил, которые должны быть внесены 1 мая 2023 года, см. КАЛЬКУЛЯТОР ИЗОЛЯЦИИ ПЛИТЫ EXPOL FLOOR.

EXPOL MAXSlab

EXPOL расходные материалы EXPOL ThermaSlab (EPS – пенополистирол), EXPOL SLABX200 (пенополистироловая плита) ) EXPOL Platinum Board (графитовый пенополистирол – пенополистирол) и EXPOL X (XPS – экструдированный полистирол) для изоляции под бетонным полом (плитой). В зависимости от применения один продукт будет более подходящим, чем другой.



Загрузить брошюру «Изоляция бетонного пола»

EXPOL ThermaSlab S Sheets содержат переработанные материалы и могут быть переработаны.

Продукты

EXPOL Листы ThermaSlab S и H (EPS – пенополистирол) являются наиболее экономичными продуктами для изоляции под бетонной плитой. Такая плотность подойдет для большинства жилых этажей и позволит достичь значений R, превышающих строительные нормы.
Посетите EXPOL ThermaSlab S и H (EPS – пенополистирол)

EXPOL Листы ThermaSlab VH (EPS – пенополистирол) обычно требуются в коммерческих целях, где вероятны очень высокие нагрузки. Также смотрите EXPOL-X для таких ситуаций.
Посетите EXPOL ThermaSlab VH (EPS – пенополистирол)

EXPOL Platinum Board (графитовый пенополистирол) листы подходят для изоляции под бетонной плитой. EXPOL Platinum Board (графитовый пенополистирол) – Пенополистирол) продукт премиум-класса, который обеспечивает превосходные значения R по отношению к толщине, обычно используется, когда толщина является проблемой или требуются высокие значения R.
Посетите EXPOL Platinum Board (пенополистирол с добавлением графита)

EXPOL SLABX200 специально разработан для изоляции бетонных плит. Он обеспечивает бескомпромиссную прочность на сжатие 200 кПа при деформации 10% и исключительные показатели изоляции. Специально разработанный для жилых и коммерческих проектов, его высокая производительность дает инженерам и проектировщикам душевное спокойствие, одновременно повышая тепловые характеристики здания.

Посетите EXPOL SLABX200 (Плита из пенополистирола)

EXPOL X (Экструдированный пенополистирол XPS) поставляется только целыми листами. EXPOL-X (XPS – экструдированный полистирол) обладает высокой водостойкостью и чрезвычайно высокой прочностью на сжатие.
Посетите EXPOL X (XPS – экструдированный полистирол)

Установка для:

EXPOL ThermaSlab S и H (EPS – вспененный полистирол) стирол)
EXPOL ThermaSlab VH (EPS – пенополистирол)
EXPOL Platinum Board (графитовый наполнитель EPS – пенополистирол)
EXPOL SLABX200 (EPS – пенополистирол)
EXPOL X (Экструдированный полистирол XPS)

Процесс укладки изоляции бетонного пола EXPOL быстрый и простой. Просто соедините листы вместе поверх DPC (полиэтилена). Важно, чтобы листы полистирола не располагались под какими-либо фундаментами или утолщениями несущих стен.

Листы можно склеить скотчем, но это не обязательно. После того, как листы уложены, уложите сверху армирующую сетку, используя необходимые сетчатые стулья. Дополнительную информацию см. в нашем документе Masterspec .

Компоненты системы

EXPOL PodSticks

Используется в качестве альтернативы сетчатым/барным стульям. Обеспечивает лучшую опору для стальной сетки по сравнению с полистиролом

EXPOL EX1300 Резак для полистирола с горячей проволокой Резак предназначен для резки Geofoam, SLABX200 и EXPOL Tuff Pods. Это портативное решение для резки полистирола на строительных площадках. Вместо того, чтобы использовать ручную пилу, которая создает беспорядок и может нанести ущерб окружающей среде. EX1300 позволяет пользователю выполнять точные и чистые разрезы полистирола, практически не оставляя беспорядка.

EX1300 легко режет блоки GeoFoam, SLABX200 и Tuff Pod до различных размеров и позволяет прорезать каналы и канавки в блоках GeoFoam, SLABX200 и Tuff для проведения сантехнических работ.

Какой продукт лучше всего использовать под мой бетонный пол?

Это во многом зависит от проекта и требуемых качеств.

EXPOL ThermaSlab S и H Grade – листы являются наиболее экономичным продуктом для изоляции под бетонной плитой.
EXPOL ThermaSlab VH – рекомендуется для коммерческого применения, где вероятны очень высокие нагрузки.
EXPOL Platinum Board (пенополистирол с добавлением графита) — это продукт премиум-класса, который обеспечивает превосходные значения R по отношению к толщине.
EXPOL SLABX200 – специально разработан для изоляции бетонных плит. Он обеспечивает бескомпромиссную прочность на сжатие 200 кПа при 10% деформации и исключительные показатели изоляции.
EXPOL-X (Экструдированный полистирол XPS) – обладает высокой водостойкостью и чрезвычайно высокой прочностью на сжатие.

Значительна ли разница в цене между продуктами?

Да есть. EXPOL ThermaSlab S и H являются наиболее экономически эффективными, а EXPOL X имеет самую высокую цену. Пожалуйста, уточняйте цены у вашего поставщика.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

ПРОИЗВОДСТВЕННЫЙ СТАНДАРТ

Все продукты и марки пенополистирола, поставляемые EXPOL для бетонных полов, соответствуют производственному стандарту AS 1366 Часть 3 1992. 9000 3

Более подробная информация обо всех контакт с продуктами EXPOL 0800 86 33 73

ISORAD Однонаправленный: Изоляция под плитой для обогрева пола

ИЗОРАД однонаправленный

Жесткая теплоизоляция пола с подогревом — Под плитой, большая площадь

ISORAD предлагает оптимальное решение для изоляции под плитой и крепления труб большого диаметра для проектов большой площади, где система лучистого отопления встроена в бетон. Его также можно установить под открытыми террасами, тротуарами и парковками для ускорения таяния льда и снега.

НОВОЕ СТРОИТЕЛЬСТВО
Коммерческое. Промышленный. Институциональный. Сельскохозяйственный.

КУПИТЬ ЭТОТ ПРОДУКТ   СМОТРЕТЬ ПРОЕКТЫ

Преимущества

УСТРАНЯЕТ ПОТЕРИ ТЕПЛА
Эффективный тепловой барьер. ISORAD предотвращает потери тепла через почву, обеспечивает стабильную изоляцию и максимально повышает энергоэффективность здания.

ИДЕАЛЬНО ДЛЯ БОЛЬШИХ ПОВЕРХНОСТЕЙ
Эффективные приподнятые канавки. Облегчает установку труб большого диаметра в системе водяного или гликолевого отопления больших размеров.

ПРОЧНОСТЬ И ДОЛГОВЕЧНОСТЬ
Блокирующиеся панели высокой плотности. Благодаря высокой плотности и 4-сторонней системе блокировки ISORAD количество поломок на стройплощадке снижается, а панели остаются на месте во время установки.

УСТАНОВКА: ПОВЫШЕНИЕ ЭФФЕКТИВНОСТИ
Сокращение трудозатрат. За счет сочетания жесткой изоляционной панели и системы крепления труб в одном изделии отпадает необходимость крепления труб к проволочной сетке. Это упрощает и ускоряет монтаж как теплоизоляции, так и системы теплого пола.

Эффективный тепловой барьер

  • Обеспечивает непрерывную и равномерную изоляцию под бетонной плитой.
  • Повышает комфорт и энергоэффективность.
  • Экономит энергию год за годом.
  • Стабильное и постоянное значение изоляции.

Эффективные приподнятые канавки

  • Превосходное удержание труб диаметром 3/4″ или 1″.
  • Однонаправленная установка и равномерный интервал между трубками.
  • Трубку легко вставить между канавками, пройдясь по ней.

Блокирующиеся панели высокой плотности

  • Предлагаются панели высокой плотности для удовлетворения требований крупных коммерческих, промышленных, институциональных или сельскохозяйственных зданий.
  • Выдерживает многократные пешеходные нагрузки во время установки.
Сокращение трудозатрат
  • Крупноформатные панели ускоряют монтаж изоляции.
  • Приподнятые канавки облегчают линейную установку труб большого диаметра.
  • Сокращает количество компонентов и шагов, необходимых для установки системы.

Соответствие требованиям и сертификаты

ISORAD позволяет легко выполнять строительные нормы и требования к строительным стандартам энергоэффективного строительства, таким как Energy Star и Passive House.

  • ASTM C-578, тип II (ISORAD однонаправленный 200)
  • ASTM C-578, тип IX (ISORAD, однонаправленный 300)
  • Сертифицированный продукт с низким выбросом химических веществ:
    GREENGUARD — UL 2818, GREENGUARD Gold — UL 2818



Может способствовать получению баллов LEED. Сертификат соответствия
предоставляется по запросу.

Установка

Продукт ISORAD быстро и легко устанавливается.
Чтобы обеспечить максимальную изоляцию, следуйте рекомендуемым методам установки.

Установка ISORAD требует установки изоляции и труб до заливки бетона, которые должны покрывать систему отопления.

Обратитесь к применимым требованиям строительных норм и правил и целевым показателям энергоэффективности, чтобы определить значение изоляции выбранного продукта.



  1. Подготовка почвы:  Выровняйте дробленое гранулированное основание или песок, панели должны иметь прочное основание и иметь хорошую опору.
  2. Уложите пароизоляционный полиэтилен по всей поверхности (если это указано в строительных нормах и правилах вашего региона) для обеспечения воздухонепроницаемости, защиты от влаги и контроля почвенного газа.
  3. Установите изоляционные панели по всей изолируемой поверхности.
  4. Вставьте трубку, пройдясь по ней, чтобы зафиксировать ее между канавками.
    • Система приподнятых канавок позволяет устанавливать трубы диаметром 3/4″ или 1″ и размещать трубки на расстоянии, кратном 3″.
    • Расстояние между трубами должно быть определено специалистом по системе отопления и в соответствии с потребностями здания для обеспечения его производительности.
    • При необходимости используйте фиксаторы для крепления трубок.
  5. Установите проволочную сетку, если это необходимо для армирования плиты.
  6. Залить бетонную плиту.
    • Рекомендуется слой бетона высотой не менее 3 дюймов над приподнятыми канавками. Обратитесь к применимым нормативным требованиям для типа здания и определите требуемую толщину в соответствии с прикладными нагрузками.
    • Трубы должны быть полностью погружены в бетон.

УСТОЙЧИВОЕ ЗДАНИЕ

ДОЛГОСРОЧНАЯ ЭФФЕКТИВНОСТЬ

  • Стабильное значение изоляции из года в год.
  • Повышенный комфорт и экономия энергии благодаря водяному лучистому отоплению.

Технические характеристики

  • Панели 48″ x 96″
  • Приподнятые канавки для труб с внутренним диаметром 3/4″ или 1″
  • Система блокировки с 4 сторон
  • Прочность на сжатие 20 фунтов на кв. дюйм (140 кПа) или 30 фунтов на кв. дюйм (210 кПа)



Толщина Трубки* ISORAD 200
Значение R
ИСОРАД 300
Значение R
1 13/16″
(общий 3 1/16″)
3/4″


1″

R7.6 R7.7
2 7/16″
(общий 3 11/16″)
3/4″


1″

Р10.2 Р10.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены
