Утепление пола по грунту – устройство и расчет толщины термоизоляции

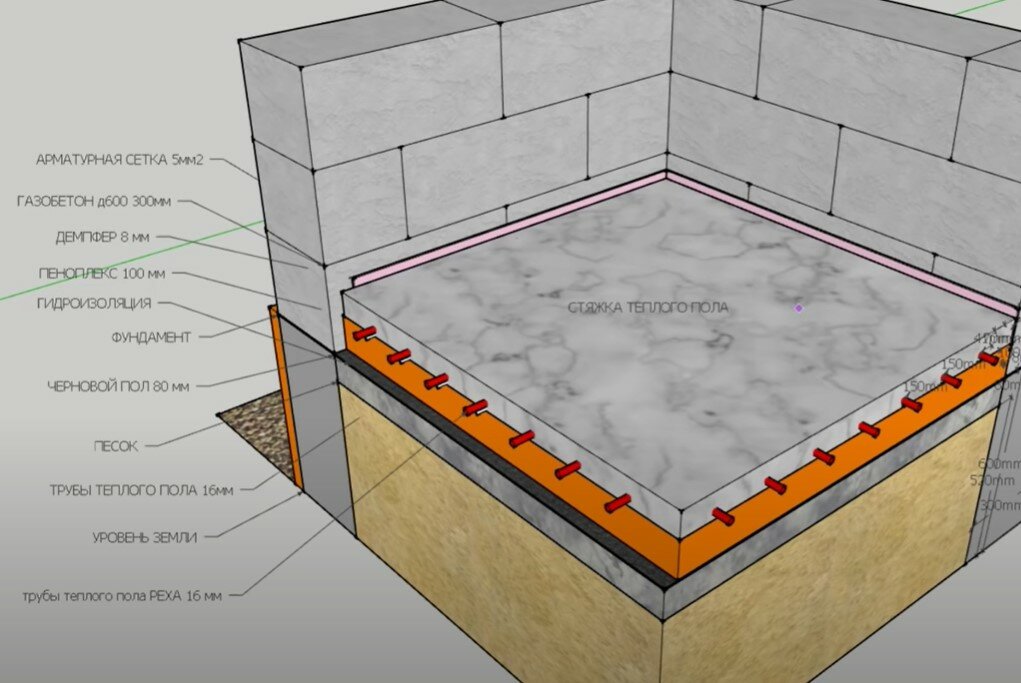

Мы уже перечисляли их выше. Теперь остановимся подробнее на каждом этапе.

Подушка из гравия и песка

На подготовленную землю ложится 7-20-сантиметровый слой крупного щебня. Его задача — еще больше уплотнить грунт и стать барьером для грунтовых газов. Щебень также необходимо тщательно утрамбовать. Сверху для выравнивания насыпают песок (от 15 до 30 сантиметров). Его смачивают водой — важно использовать насадку-распылитель на шланг — и вновь берутся за виброплиту.

Гидроизоляция

Призвана защитить конструкцию от влаги, поступающей из земли. Может быть использована обычная полиэтиленовая пленка или рубероид. Если вы отказались от бетонного слоя, на утрамбованную подушку из песка лучше положить специальную долговечную полимерную мембрану. И пленки, и мембраны следует монтировать внахлест, так чтобы одна полоса материала заходила на другую на 10-15 сантиметров. Стыки проклеивают строительным скотчем или мастикой.

Подготовка основания

Верхний плодородный пласт почвы нужно снять. Если есть необходимость, можно поднять уровень земли, например, с помощью грунта, который остался после обустройства фундамента. Главное — не использовать торф или чернозем. Далее поверхность нужно разровнять, утрамбовать почву. Для этих целей подойдет специальное приспособление — виброплита. Как следует утрамбованный нижний слой предотвратит проседание и растрескивание слоев «пирога» в будущем.

Бетонное основание

Вместо песка, как мы упоминали выше, может быть использована стяжка. Цементно-песчаным раствором заливают щебень. Так с большей вероятностью у вас получится ровная поверхность для следующего утепления плиты по грунту.

Отметим, что до заливки необходимо разместить на внутренней поверхности фундамента тонкий слой утеплителя высотой с весь «пирог».

Утеплитель

Над гидроизоляцией помещают утеплитель. Способ его укладки зависит от вида материала. К теплоизоляционным продуктам предъявляют ряд требований. Они должны быть прочными, водостойкими, долговечными, экологичными и, конечно, с низкой теплопроводностью. Чем утеплить пол по грунту, расскажем ниже.

Пароизоляция

Еще один слой пленки/мембраны укладываем на теплоизоляционный материал. При использовании утеплителей, склонных впитывать жидкость, например минваты, следует провести тщательную гидроизоляцию, чтоб не допустить проникновения цементно-бетонного раствора внутрь плит.

Стяжка

Финальную стяжку для большей прочности нужно армировать. Для этого используется металлическая или пластиковая сетка. Например, сетка из стальных прутков диаметром 3-4 миллиметра, с ячейками 10х10 сантиметров. Ее устанавливают на специальные фиксаторы и заливают цементно-песчаным раствором. Толщина стяжки должна получиться не менее шести сантиметров. Когда она полностью застынет, поверх нее для идеального результата можно нанести самовыравнивающийся раствор. И уже на него смонтировать финишное напольное покрытие. На этапе заливки стяжки также можно установить теплый пол. Читайте подробнее о заливке теплого пола своими руками в нашей статье.

Утепление пола по грунту – устройство и расчет толщины термоизоляции

Мы уже перечисляли их выше. Теперь остановимся подробнее на каждом этапе.

Подушка из гравия и песка

На подготовленную землю ложится 7-20-сантиметровый слой крупного щебня. Его задача — еще больше уплотнить грунт и стать барьером для грунтовых газов. Щебень также необходимо тщательно утрамбовать. Сверху для выравнивания насыпают песок (от 15 до 30 сантиметров). Его смачивают водой — важно использовать насадку-распылитель на шланг — и вновь берутся за виброплиту.

Гидроизоляция

Призвана защитить конструкцию от влаги, поступающей из земли. Может быть использована обычная полиэтиленовая пленка или рубероид. Если вы отказались от бетонного слоя, на утрамбованную подушку из песка лучше положить специальную долговечную полимерную мембрану. И пленки, и мембраны следует монтировать внахлест, так чтобы одна полоса материала заходила на другую на 10-15 сантиметров. Стыки проклеивают строительным скотчем или мастикой.

Подготовка основания

Верхний плодородный пласт почвы нужно снять. Если есть необходимость, можно поднять уровень земли, например, с помощью грунта, который остался после обустройства фундамента. Главное — не использовать торф или чернозем. Далее поверхность нужно разровнять, утрамбовать почву. Для этих целей подойдет специальное приспособление — виброплита. Как следует утрамбованный нижний слой предотвратит проседание и растрескивание слоев «пирога» в будущем.

Бетонное основание

Вместо песка, как мы упоминали выше, может быть использована стяжка. Цементно-песчаным раствором заливают щебень. Так с большей вероятностью у вас получится ровная поверхность для следующего утепления плиты по грунту.

Отметим, что до заливки необходимо разместить на внутренней поверхности фундамента тонкий слой утеплителя высотой с весь «пирог».

Утеплитель

Над гидроизоляцией помещают утеплитель. Способ его укладки зависит от вида материала. К теплоизоляционным продуктам предъявляют ряд требований. Они должны быть прочными, водостойкими, долговечными, экологичными и, конечно, с низкой теплопроводностью. Чем утеплить пол по грунту, расскажем ниже.

Пароизоляция

Еще один слой пленки/мембраны укладываем на теплоизоляционный материал. При использовании утеплителей, склонных впитывать жидкость, например минваты, следует провести тщательную гидроизоляцию, чтоб не допустить проникновения цементно-бетонного раствора внутрь плит.

Стяжка

Финальную стяжку для большей прочности нужно армировать. Для этого используется металлическая или пластиковая сетка. Например, сетка из стальных прутков диаметром 3-4 миллиметра, с ячейками 10х10 сантиметров. Ее устанавливают на специальные фиксаторы и заливают цементно-песчаным раствором. Толщина стяжки должна получиться не менее шести сантиметров. Когда она полностью застынет, поверх нее для идеального результата можно нанести самовыравнивающийся раствор. И уже на него смонтировать финишное напольное покрытие. На этапе заливки стяжки также можно установить теплый пол. Читайте подробнее о заливке теплого пола своими руками в нашей статье.

Руководство по утеплению пола | ЭДФ

Коротко о теплоизоляции пола

За счет теплоизоляции пола вы можете сократить выбросы углекислого газа в своем доме, повысить комфорт и снизить расходы на электроэнергию. Больше никаких холодных ног, когда вы готовите утреннюю чашку чая!

Итак, что такое изоляция пола и можно ли утеплить любой пол? Основными источниками потерь тепла в домах являются деревянные полы и сквозняки, которые проходят через щели между половицами, плинтусами и вокруг труб, другими словами, тепло наружу, холод внутрь. Утеплять можно как деревянный, так и бетонный пол.

Как правило, утеплять пол нужно только на первых этажах или этажах над неотапливаемыми помещениями, такими как гараж. Затем вы можете дополнить это утеплением чердака или полых стен.

Преимущества утеплителя пола

Преимущества теплоизоляции пола могут быть значительными. 10-20% потерь тепла из здания могут проходить через полы, если они не изолированы в разумных пределах. По данным Energy Saving Trust, вы можете сэкономить от 40 до 65 фунтов стерлингов на счетах за электроэнергию за счет теплоизоляции пола. Когда вы суммируете это с другими сбережениями, которые вы можете сделать на изоляции остальной части вашего дома, плюс время, которое вы будете жить в своем доме, экономия может сложиться.


Снижение теплопотерь/отходов

Тепло поднимается вверх, поэтому правильная изоляция вашего дома означает, что вы сохраняете больше тепла внутри дома. Проверьте дом и посмотрите, где вы чувствуете сквозняки. Затем вы можете попытаться устранить их с помощью изоляции пола. При этом также стоит подумать об утеплении чердака, чтобы вы могли избавиться от любых сквозняков через потолки, например, из чердачных люков, пропускающих горячий воздух в холодное пространство под крышей. Сочетание холодного воздуха через пол и горячего воздуха из щелей в чердачном люке может привести к очень быстрой потере тепла. И то, что вы потеряете на этажах, вы заплатите в своем счете.

Экономьте деньги

Правильно изолируя подвесные деревянные полы, вы можете сэкономить деньги (и для некоторых это может означать предотвращение или снижение топливной нехватки). Поскольку вы сохраняете больше тепла в своем доме с помощью теплоизоляции пола (и крыши), вы уменьшаете количество потребляемой энергии (и, следовательно, ваш счет), сохраняя при этом уют в доме.

Практически не требует обслуживания

Изоляция пола после установки не требует обслуживания.

Это гарантия будущего вашего дома

В отличие от новых зданий, во многих старых домах не был утеплен пол при первой постройке, поэтому, инвестируя в утепление пола, вы можете обновить свой дом и улучшить свой EPC. рейтинги.

Какие есть варианты утепления пола?

Ваш первый вопрос может заключаться в том, нужна ли мне теплоизоляция пола? Если вы не уверены, возможно, вам придется обратиться за профессиональным советом или проконсультироваться в фонде энергосбережения. После того, как вы определили, что вам нужна теплоизоляция пола, проверьте свои строительные нормы , чтобы убедиться, что любая работа, которую вы выполняете, соответствует этим стандартам. (Либо это сделает ваш установщик, либо вы можете проверить это сами через местное Управление по надзору за строительством.)

Как утеплить пол

1. Изоляция деревянного пола: Для деревянных полов (также называемых подвесными деревянными полами). Это будет заключаться в поднятии пола и размещении между балками специальной минеральной ваты или жесткого пенопласта. Вы можете сделать это самостоятельно или вызвать профессионала. Затем вы также можете заделать щели в ваших половицах, используя специальный эластичный герметик между досками.
2. Для бетонных полов . Если ваш дом новее, то, скорее всего, первый этаж у вас бетонный. Сплошные полы должны быть менее подвержены потерям тепла, чем подвесные полы. Но утеплить их еще можно, уложив сверху новый слой жесткого пеноизолятора. Обычно это будет покрыто ДСП плюс выбранное вами напольное покрытие. Однако имейте в виду, что, делая это, вы поднимете уровень пола.
3. Верх и зад: Если в вашем доме есть чердак, его действительно стоит утеплить. Уложить чердачную изоляцию так же просто, как развернуть ковер. Материал из минерального волокна укладывается между балками, а затем поверх балок на чердаке или крыше. Этот толстый материал задерживает тепло, обычно теряемое через крышу, и предотвращает проникновение сквозняков.
4. Исключение сквозняков: проверьте двери, радиаторные трубы, половицы и дымоходы. Все это можно эффективно запечатать специальным герметиком, который можно приобрести в магазине «Сделай сам».
5. Добавить ковры. Если у вас деревянные полы, вы можете сохранить тепло, постелив коврики и ковры, а также заделав щели между досками.

Сколько это будет стоить?

Цены зависят от того, делаете ли вы это сами или привлекаете специалистов. Это также может ничего не стоить вам, если вы имеете право на получение государственного гранта по программе ECO, который выделяется, чтобы помочь домовладельцам повысить энергоэффективность своего дома.

Чтобы узнать, имеете ли вы право на бесплатное или субсидированное утепление чердака, позвоните нам по телефону 0333 200 5119.(1) и мы организуем бесплатную, ни к чему не обязывающую оценку с одним из наших квалифицированных монтажников, который посетит ваш дом, чтобы проверить его пригодность. Это действительно стоит сделать. И если вы получите зеленый свет, установка будет не только бесплатной, но и сэкономит ваши деньги в будущем.

Попрощайтесь со сквозняками, которые тратят энергию и деньги. Поступая таким образом, вы не только экономите энергию для своего дома, но и вносите свою лепту, чтобы помочь Британии достичь чистого нуля.

Узнайте больше об утеплении пола здесь:

Изоляция пола — это лишь один из многих способов сделать ваш дом более энергоэффективным.

Связанные статьи

Что такое изоляция и как она работает?

19 окт. 2020

Узнать больше

Изоляция зимнего сада: сделайте комнату для использования круглый год

19 окт. 2020

Подробнее

Изоляция цокольных этажей. Проектирование зданий

Изоляция является важным компонентом конструкции пола, и необходимо учитывать ряд факторов:

• Положение изоляции внутри конструкции пола.
• Тепловые характеристики; значения k и R.
• Приложенная нагрузка на пол.
• Термомост.
• Утечка воздуха.
• Конденсат.
• Утепление пола.

Подземные несущие перекрытия могут иметь изоляцию ниже или выше бетонной плиты. Выбор, который сделает проектировщик, повлияет на температуру внутри здания следующим образом:

• Если изоляция установлена ​​под плитой, теплоемкость здания увеличивается, что помогает поддерживать постоянную внутреннюю температуру.
• Если теплоизоляция будет установлена ​​над плитой, то здание гораздо быстрее отреагирует на систему отопления.

Подвесные полы обычно изолируются таким образом, чтобы обеспечить меньшую тепловую массу и быстро реагировать на систему отопления. В случае подвесного бетона изоляция устанавливается над настилом либо под стяжку, либо под деревянную обшивку. Подвесные деревянные полы обычно утепляют между лагами.

Выбор подвесного пола позволяет дизайнеру использовать один и тот же дизайн независимо от состояния грунта на площадке. Полость под полом можно вентилировать, чтобы уменьшить накопление радона или метана. Это также позволяет расширить глинистую почву, не затрагивая структуру пола.

Тепловые характеристики пола имеют решающее значение для общей энергоэффективности здания. Примерно 15% тепла теряется через пол, и теплоизоляция может уменьшить это.

Минимальный стандарт для новых жилых помещений рассчитывается как условное здание с использованием предельных значений в таблице 4 утвержденных документов L1A, L1B, L2A и L2B. Оценка эффективности жилища путем расчета TER и TFEE.

TER – Целевой уровень выбросов CO2 рассчитывается и выражается как масса CO2, выделяемого в килограммах на квадратный метр площади пола в год.

TFEE — Целевой коэффициент энергоэффективности ткани рассчитывается и выражается как количество потребляемой энергии в киловатт-часах на квадратный метр площади пола в год.

Если здание построено с использованием условной спецификации здания, целевое значение CO2 будет достигнуто. Строителю/проектировщику разрешается изменять спецификацию при условии, что одинаковые общие TER и TFEE достигаются при расчете фактической или заводской производительности.

Если здание построено в соответствии с условными строительными спецификациями, целевой показатель выбросов CO2 будет достигнут. Строителю/проектировщику разрешено изменять спецификацию при условии, что при расчете фактических ставок достигаются одинаковые общие TER и TFEE.

В таблице ниже показаны целевые значения U, указанные в соответствующих таблицах документов, утвержденных строительными нормами.

Несмотря на то, что они дают оптимальные значения U для целевых выбросов CO2, для реконструкции и расширения существует заявление о том, что «последующие улучшения должны выполняться только в той мере, в какой они технически, функционально и экономически осуществимы», при этом будет сделано допущение, если толщина изоляции пола в пристройке или ремонте создает проблемы с существующими уровнями пола.

Материалы будут сжиматься при воздействии на них нагрузки. является одним из важных факторов, которые следует учитывать при проектировании первого этажа и определении его изоляции.

Используемая изоляция должна выдерживать приложенные нагрузки с минимальным сжатием.

Если изоляция находится под плитой, стяжкой или деревянными панелями, вся нагрузка действует на изоляцию. Точечные нагрузки распределяются по слоям над изоляцией так, что нагрузка, действующая на изоляцию, меньше, чем нагрузка, действующая на поверхность пола.

Точечная нагрузка, приложенная к полу, где изоляция расположена под тонкой стяжкой, приведет к более высокой приложенной нагрузке на изоляцию, чем в случае, когда изоляция была расположена под более толстой плитой перекрытия, потому что нагрузка приходится на меньшую площадь изоляции под стяжку.

Постоянная нагрузка от стяжки и плиты перекрытия также должна учитываться при расчете общей нагрузки на изоляцию. Это полезный момент, чтобы объяснить разницу между:

[править] Активные и статические нагрузки

Фактическая нагрузка на пол, действующая на изоляционный материал, состоит из двух компонентов:

• Постоянная нагрузка, которая обусловлена ​​весом материалов, уложенных на изоляцию.
• Расчетная нагрузка, связанная с использованием пола.

Для конкретных применений следует следовать указаниям и рекомендациям, содержащимся в BS EN 1991-1:2002 и BS EN 1990:2002+A1:2005, и это поможет проектировщику обеспечить достаточную прочность пола. для поддержки любых приложенных нагрузок над нагруженной площадью.

[править] Стандартные значения

Стандартные значения доступны проектировщику для стационарных нагрузок, прикладываемых компонентами здания, и предполагаемых активных нагрузок для различных типов использования здания. Они формируют требования к конструкции пола, но имеют меньшее значение при рассмотрении требований к сопротивлению сжатию пола, поскольку активные нагрузки, вероятно, будут локализованы для точечных нагрузок, а не для равномерно распределенных нагрузок.

Общие потери тепла из жилых помещений измеряются с помощью SAP 2009 или SBEM. Оба требуют учета потерь тепла от общего количества линейных тепловых мостов.

Тепло теряется через края пола, где оно соприкасается со стеной. Это может привести к холодным точкам и потенциальным проблемам с конденсатом, если изоляция пола не перекрывает изоляцию стены.

Утечка воздуха является важным фактором общих тепловых характеристик оболочки здания. До 10% общих теплопотерь здания может быть вызвано утечкой воздуха.

Строительные нормы и правила включают целевые значения воздухонепроницаемости для снижения уровня потерь тепла из-за утечки воздуха, а сбалансированные вентиляционные системы рекомендуются для обеспечения соответствующих воздухообменов контролируемым образом.

[править] Поверхностная конденсация

Для предотвращения локализованной поверхностной конденсации необходимо установить температурный коэффициент (известный как f-фактор).

Информационный документ BRE IP 1/06 содержит рекомендации и ограничения по типам зданий и f-фактору, необходимому для предотвращения поверхностной конденсации и роста плесени.

Как правило, для внутренней среды жилых помещений достаточно f-фактора не менее 0,75. Нежилые значения варьируются от 0,30 до 0,90 в зависимости от активности в здании.

Риск образования конденсата на поверхности можно уменьшить или устранить, если следовать рекомендациям по непрерывной изоляции, приведенным в Аккредитованных деталях конструкции.

Поверхностная конденсация ожидается в точках, где температура поверхности составляет менее 75% внутренней температуры воздуха (дополнительную информацию и метод расчета см. в Информационном документе BRE IP17).

С повышением изоляционных характеристик строительной ткани это чаще происходит там, где очевидны промежутки в изоляции

Конденсация внутри ткани здания не является проблемой, за исключением случаев, когда она происходит внутри или рядом с чувствительным к влаге материалом, таким как древесина или изоляция из минеральной ваты.

Конденсация строительной ткани происходит, когда влага из внутренней части здания выходит через ткань и задерживается влагонепроницаемым барьером.

Лучшими методами устранения или уменьшения этой проблемы является использование соответствующего пароизоляционного слоя (VCL) в правильном положении или создание «дышащей» конструкции. VCL всегда находится на теплой стороне изоляции.

Надлежащая практика для первых этажей:

• Убедитесь, что все тепловые мостики и мостики холода устранены по внешнему периметру пола.
• Грунтовые несущие плиты должны иметь подходящую влагонепроницаемую мембрану, которую можно размещать над или под изоляцией.
• Подвесные полы должны иметь вентилируемое пространство под полом с минимальной высотой 150 мм. Слой пароизоляции должен располагаться над изоляционным слоем.

[править] Подвесные полы

Подвесные полы используются, когда существует проблема загрязнения почвы или проблема стабильности почвы или земли. Полость под полом можно проветривать, чтобы избежать накопления радона или метана.

[править] Подземная опорная плита

Это приложение, опирающееся на грунт, и земля и почва на участке должны быть достаточно прочными и устойчивыми, чтобы выдержать вес здания или дома.

Для получения информации о характеристиках сайта вы можете связаться с местными властями. В любом случае, скорее всего, вам потребуется провести обследование участка, чтобы выяснить:

1. Загрязнение почвы
2. Стабильность
3. Тип почвы

Если есть сомнения относительно грунта или его калифорнийского коэффициента несущей способности (CBR), лучшим вариантом является подвесной пол.

[править] Над плитой под стяжкой

Изоляция укладывается на бетон, который находится непосредственно на поверхности земли. Затем поверх утеплителя устанавливается стяжка. Этот подход позволяет избежать «поглотителя тепла» бетона непосредственно под полом, как описано в случае грунтовых несущих перекрытий под плитой.

Этот метод укладки хорошо подходит для полов с подогревом. Стяжка поверх утеплителя обеспечивает равномерную температуру, без горячих точек, по всему пролету пола, а тепло сохраняется после отключения отопления. Может быть достигнута хорошая температура окружающей среды.

[править] Над плитой под ДСП

Без теплых полов это хороший вариант. ДСП поверх изоляции предотвращает отвод тепла, как описано выше, и обеспечивает более теплое ощущение под ногами, чем бетон или стяжка, и быстрее устанавливается, поскольку стяжка не требует времени для высыхания.

[править] Полы холодильных камер

Основная функция теплоизоляции пола холодильных камер состоит в том, чтобы предотвратить промерзание грунта и основной конструкции из-за низких температур внутри здания -32ºC.
